Вентиляция чистых помещений: правила проектирования и монтажа систем вентиляции

Система вентиляции чистых помещений

Грамотная организация воздушных потоков является основным требованием, которое получает система вентиляции в технологически чистых помещениях, так как если схема будет некорректной, то и чистота воздуха не будет соблюдаться. Есть несколько основных схем организации воздушных потоков. Например, можно сделать однонаправленный поток через наклонную решетку, которая будет располагаться под углом к выбранной точке.

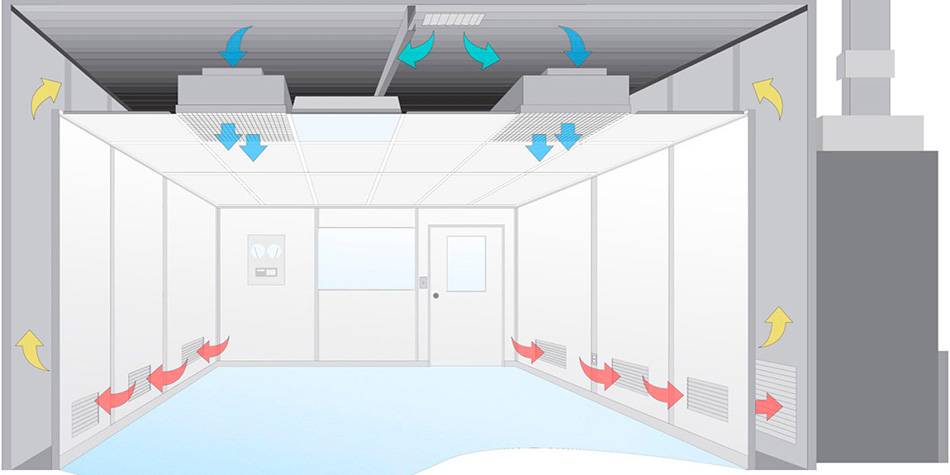

Поток может быть и не однонаправленным, если использовать потолочные диффузоры. При использовании потолочной перфорированной панели приточный воздух может создавать однонаправленный поток. Также можно создать не однонаправленный воздух через кольцевой воздушный шланг. Вытяжка должна осуществляться с помощью вытяжных вентиляторов, которые имеют обратный клапан.

На подобных объектах заниматься созданием систем вентиляции должны профессионалы, так как тут есть много нюансов, связанных с тонкостями процесса воздухообмена и с тонкостями работы самого оборудования.

Особенности проектирования системы вентиляции чистых помещений

Проектирование и монтаж систем вентиляции и кондиционирования чистых помещений требует навыков в работе со спецоборудованием, а также знаний норм и требований, предъявляемых к чистым помещениям.

Существует три схемы организации воздухообмена в чистых помещениях:

• все потоки воздуха движутся параллельно;
• неупорядоченное направление – подача чистого воздуха происходит в разные стороны;
• смешанное направление – наблюдается в больших комнатах, когда в одной части воздух движется параллельно, а в другой части – неупорядоченно.

В зависимости от размеров комнаты и места расположения рабочей зоны выбирают оптимальный проект системы вентиляции, но наиболее оптимальным решением является вентиляция с однонаправленным потоком чистого воздуха.

Для чистых помещений применяется исключительно приточно-вытяжная система вентиляции и кондиционирования. Ее суть заключается в следующем: сверху под давлением с определенной скоростью поддается поток чистого воздуха, который «выдавливает» загрязненный воздух, находящийся в помещении, вниз к воздухозаборникам.

Охлажденный воздух поддается с невысокой скоростью, как правило, в верхнюю часть помещения (примерно на 1/4 объема комнаты) через потолочные панели. Он будто обтекает пространство, опуская пыль вниз, к вытяжке, при этом создается минимальный уровень раздражения. При такой вентиляции не появляются сквозняки, вихри пыли, осевшей на пол. Кроме того, подаваемый воздух предварительно подготавливается до требуемой температуры и влажности.

Вы можете бесплатно получить эскизный проект вентиляции чистого помещения

Перейти

Основой системы вентиляции и кондиционирования служит приточно-вытяжная установка с рециркуляцией, состоящая из следующих элементов:

1. корпус;
2. фильтры;
3. увлажнитель воздуха;
4. теплообменники;

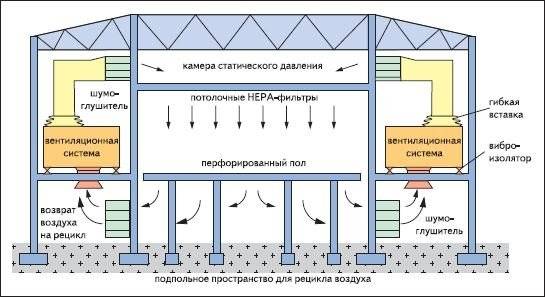

5. вентиляторы.Общая схема системы вентиляции чистых помещений.

Особые требования предъявляют к фильтрам. Фильтрационная система состоит из трех групп фильтров, через которые последовательно проходит поток воздуха:

• фильтр грубой очистки (первая степень фильтрации)  – удаляет из воздуха механические загрязнения;
• фильтр тонкой очистки (вторая степень фильтрации)  – удаляет бактерии и другие микроорганизмы;
• микрофильтр HEPA и ULPA с абсолютной очисткой (удаляет 99,999995% микроорганизмов).

Фильтры грубой и тонкой очистки располагаются в центральном кондиционере, а фильтры HEPA и ULPA – непосредственно в воздухораспределителях.Фильтры HEPA и ULPA

В зависимости от размеров помещения, давления воздуха, способа размещения мебели определяется количество и характеристики воздухозаборников и воздухораспределителей.

Существует ряд правил, которые нужно учитывать в ходе проектирования вытяжной вентиляции чистых помещений:

Необходимо поддерживать положительный дисбаланс давления воздуха в чистых помещениях

Перепад давления должен составлять не менее 10 Па при закрытых дверях.
На этапе проектирования важно учесть высоту потолков. Если они выше 2,7 м, то более рационально использовать способ локальной вентиляции рабочего места

В этом случае поток чистого воздуха поступает непосредственно в то место, где человек работает.

Для помещений длиной до 4,5 м вместо фальшпола устанавливаются настенные решетки на высоте от 0,6 м до 0,9 м. Направленная струя воздуха обволакивает комнату и движется к решеткам, постепенно вытесняя загрязненный воздух.

«Чистые» комнаты следует располагать около тех помещений, в которых уровень чистоты максимально высокий.
Для строительства чистых помещений используются исключительно экологические материалы с высокой герметичностью, что позволит поддерживать стабильную циркуляцию воздуха.
В чистых помещениях нужно применять HEPA-фильтры  и CAV-регуляторы: первые обеспечивают высокое качество очистки подаваемого воздуха, а вторые определяют порционность его подачи.

Ниже представлены наиболее оптимальные системы вентиляции и кондиционирования чистых помещений.

А) Однонаправленный поток поддается через вентиляционную решетку.

Б) Воздух поддается в разные стороны за счет диффузоров, расположенных на потолке.

В) Однонаправленный поток поступает в комнату за счет перфорированной панели на потолке.

Г) Воздух подается непосредственно на рабочую зону через воздухораспределитель, расположен на потолке.

Д) Поток чистого воздуха движется в противоположных направлениях за счет оборудования кольцевых воздушных шлангов.

Состав проекта вентиляции

В основной комплект входит общая информация по чертежам с указанием ведомости рабочих схем и планов, а также перечень прилагаемых расчетов, технических документов и ссылок на определенные источники. Приводится список комплектов исполнительных чертежей.

Общие указания включают перечень оснований для составления документации, например, задание на проект, ТЭО, утвержденные обоснования вложений в возведение несложных строений. В описании приводятся строительные правила и нормы, обязательные для выполнения.

Исходные данные

Проект вентиляции для частного дома: исходные данные – количество комнат

Проектирование проходит на основе инженерного задания, архитектурных схем и дизайнерского проекта строения. Согласовывается проект с государственными органами надзора и контроля, строителями и другими службами.

В состав исходной информации включаются сведения:

• месторасположение и соседние строения;
• климатические данные региона, температура, скорость ветра;
• информация об эксплуатации строения (график работы, нахождения жильцов).

Приводится конструктивное описание здания, его расположение относительно сторон света. Дается список помещений в форме таблицы с указанием объема и площади пола.

Графическая часть

Чертежи разрабатываются на стадии рабочего проектирования и дополнительно к основному комплекту включают деталировку пересечений и узлов основного оснащения с вычерчиванием обвязки устройств. Первостепенное подающее и удаляющее оборудование подается в чертежах в виде структурного изображения.

Схематически показывается оборудование окончания вентиляционных оголовков на кровле. На чертежах приводятся таблицы с указанием габаритов вентиляционных коробов, обозначаются зоны профилактического обслуживания. На каждом чертеже пишутся особые примечания.

Описательная часть

В пояснительной записке приводятся сведения о расходе энергии и мощности электрического вентилятора и другого оснащения. Описываются характеристики и свойства вентиляционной системы, например, размеры, форма трубопроводов, энергопотребление.

Составляется таблица показателей расчетов магистрали по помещениям,и приводятся основы проектирования автоматических модулей для управления системой. Добавляются спецификации оборудования, вставляются схемы вентиляционной магистрали в аксонометрии.

Нормы воздухообмена в чистых помещениях

С развитием новейших технологий потребность в чистых производственных помещениях выросла. В промышленности применяются все более дорогостоящие и сложные материалы.

В данных условиях цена ошибки при производстве современной продукции из-за несоответствия промышленной среды и оборудования рабочих мест очень высока.

В операционной комнате достичь стерильной атмосферы можно одним способом – выталкивание внутренних воздушных масс притоком свежего кондиционированного воздуха

Во всем мире общепризнанным документом, устанавливающим нормы вентиляции чистых помещений, проектирования, строительства, оснащения и аттестации, а также делящим их на особые классы чистоты является серия стандартов ISO 14644,имеющая общее название «Чистые помещения и связанные с ними контролирующие среды», разработанная Международной организацией по стандартизации (ISO).

В эту категорию нормативов входит 9 регулирующих документов.

Нормативы ISO 14644 «Чистые зоны и связанные с ними контролируемые среды».

№ документа	Краткое название
ISO 14644-1	Классификатор чистоты воздушных масс
ISO 14644-2	Нормы контроля и мониторинга для подтверждения соответствия ISO 14644-1
ISO 14644-3	Способы тестирования
ISO 14644-4	Проектировка, строительный процесс, ввод в действие
ISO 14644-5	Обслуживание
ISO 14644-6	Определения и термины
ISO 14644-7	Изолирующие конструкции (боксы, укрытия с очищенным воздухом и т.д.)
ISO 14644-8	Классификатор молекулярных загрязнений воздушных масс
ISO 14644-9	Классификатор чистоты поверхностей по концентрации частиц

В России используется утвержденная подборка стандартов ГОСТ Р ИСО 14644, которая представляет собой перевод международного норматива ISO 14644 «Чистые помещения и связанные с ним контролируемые среды».

Документация, регламентирующая российские стандарты разработана Техническим комитетом по стандартизации ТК 184 «Обеспечение промышленной чистоты» и общественным учреждением Ассоциацией инженеров по контролю микрозагрязнений (АСИНКОМ).

В зависимости от класса чистоты промышленного помещения и проводимых в нем технических процессов, предъявляются разные нормы к оснащению и оборудованию воздухообмена.

Существует 9 классов помещений, в которых допускается определенная концентрация пыли и микроорганизмов в воздухе согласно нормам ГОСТ ИСО 14644-1-2000.

Таблица пределов максимальной концентрации частиц в помещениях в соответствии с классами чистоты принятых Международной организацией по стандартизации ISO

Системы подготовки вентиляционного воздуха должны обеспечивать его чистоту по числу аэрозольных частиц и, в случае необходимости, наличию микроорганизмов в чистых зонах соответственно требованиям ГОСТ Р 52249-2009 «Правила производства и контроля качества лекарственных средств».

Кроме того, они должны поддерживать перепад давления по отношению к окружающим помещениям более низкого класса чистоты.

Особенности воздухообмена

Для поддержания чистоты воздуха, в технологически чистых помещениях должна применяться вентиляция с избыточным объемом притока, по сравнению с вытяжкой в прилегающих к ней комнатах.

• Если помещение без окон, то приток должен преобладать над вытяжкой на 20%.
• Если в ЧП есть окна, допускающие инфильтрацию, то производительность воздухоснабжения должна быть выше вытяжки на 30%.

Именно такая система воздухообмена препятствует проникновению загрязнений, и обеспечивает движение воздуха из чистой комнаты в смежные с ней помещения

Большое внимание проектировщиков уделяется способам подачи воздушной смеси на такие объекты и зависит от их назначения

Приток в ЧП с классом чистоты от 1 до 6, должен подаваться воздухораспределительным устройством сверху вниз, создавая равномерные однонаправленные воздушные потоки небольшой скорости, от 0,2 до 0,45 м/с. В комнатах с более низким классом чистоты, допускается создание не однонаправленного потока, посредством нескольких потолочных диффузоров. Кратность воздухообмена для ЧП устанавливается в зависимости от их назначения, от 25 до 60 раз в час.

Распространённые схемы проектирования

Система вентиляции чистых помещений помогает соблюдать нормы температуры, влажности, приемлемого количества посторонних веществ. Она не допускает появления турбулентности, запыления, разницы во влажности на разных участках.

Системы должны выполнять действия:

• удалять отработанный воздух, подавать чистый;
• ограждать рабочее место от микроорганизмов, вредных веществ;
• не допускать перемещение воздушных масс из других зон.

Такие условия соблюдаются за счет ламинарного характера течений, который обеспечивают ламинарные потолки и распределители.

Существуют наиболее распространенные схемы организации вентиляции в чистых комнатах:

• Поток воздуха идет в одном направлении через вентиляционную решетку.
• Воздух направлен в разные стороны через потолочные диффузоры, которые находятся на потолке.
• Воздушная масса поступает в одном направлении через перфорированную потолочную панель.
• Воздух проходит через потолочный воздухораспределитель в локальную зону.
• Чистый воздушный поток направлен в противоположные стороны через кольцевые шланги.

Схемы 1, 3 – параллельные, 2 – неупорядоченная. В больших залах применяются также смешанные схемы, но оптимальными считаются параллельные.

Особенности проектирования системы вентиляции чистых помещений

Проектирование и монтаж систем вентиляции и кондиционирования чистых помещений требует навыков в работе со спецоборудованием, а также знаний норм и требований, предъявляемых к чистым помещениям.

Существует три схемы организации воздухообмена в чистых помещениях:

• все потоки воздуха движутся параллельно;
• неупорядоченное направление – подача чистого воздуха происходит в разные стороны;
• смешанное направление – наблюдается в больших комнатах, когда в одной части воздух движется параллельно, а в другой части – неупорядоченно.

В зависимости от размеров комнаты и места расположения рабочей зоны выбирают оптимальный проект системы вентиляции, но наиболее оптимальным решением является вентиляция с однонаправленным потоком чистого воздуха.

Для чистых помещений применяется исключительно приточно-вытяжная система вентиляции и кондиционирования. Ее суть заключается в следующем: сверху под давлением с определенной скоростью поддается поток чистого воздуха, который «выдавливает» загрязненный воздух, находящийся в помещении, вниз к воздухозаборникам.

Охлажденный воздух поддается с невысокой скоростью, как правило, в верхнюю часть помещения (примерно на 1/4 объема комнаты) через потолочные панели. Он будто обтекает пространство, опуская пыль вниз, к вытяжке, при этом создается минимальный уровень раздражения. При такой вентиляции не появляются сквозняки, вихри пыли, осевшей на пол. Кроме того, подаваемый воздух предварительно подготавливается до требуемой температуры и влажности.

Основой системы вентиляции и кондиционирования служит приточно-вытяжная установка с рециркуляцией, состоящая из следующих элементов:

• корпус;
• фильтры;
• увлажнитель воздуха;
• теплообменники;
• вентиляторы.

Особые требования предъявляют к фильтрам. Фильтрационная система состоит из трех групп фильтров, через которые последовательно проходит поток воздуха:

• фильтр грубой очистки (первая степень фильтрации) – удаляет из воздуха механические загрязнения;
• фильтр тонкой очистки (вторая степень фильтрации) – удаляет бактерии и другие микроорганизмы;
• микрофильтр HEPA и ULPA с абсолютной очисткой (удаляет 99,999995% микроорганизмов).

Фильтры грубой и тонкой очистки располагаются в центральном кондиционере, а фильтры HEPA и ULPA – непосредственно в воздухораспределителях.

В зависимости от размеров помещения, давления воздуха, способа размещения мебели определяется количество и характеристики воздухозаборников и воздухораспределителей.

Существует ряд правил, которые нужно учитывать в ходе проектирования вытяжной вентиляции чистых помещений:

Необходимо поддерживать положительный дисбаланс давления воздуха в чистых помещениях

Перепад давления должен составлять не менее 10 Па при закрытых дверях.
На этапе проектирования важно учесть высоту потолков. Если они выше 2,7 м, то более рационально использовать способ локальной вентиляции рабочего места

В этом случае поток чистого воздуха поступает непосредственно в то место, где человек работает.
Для помещений длиной до 4,5 м вместо фальшпола устанавливаются настенные решетки на высоте от 0,6 м до 0,9 м. Направленная струя воздуха обволакивает комнату и движется к решеткам, постепенно вытесняя загрязненный воздух.
«Чистые» комнаты следует располагать около тех помещений, в которых уровень чистоты максимально высокий.
Для строительства чистых помещений используются исключительно экологические материалы с высокой герметичностью, что позволит поддерживать стабильную циркуляцию воздуха.
В чистых помещениях нужно применять HEPA-фильтры и CAV-регуляторы: первые обеспечивают высокое качество очистки подаваемого воздуха, а вторые определяют порционность его подачи.

Ниже представлены наиболее оптимальные системы вентиляции и кондиционирования чистых помещений.

• Однонаправленный поток поддается через вентиляционную решетку.
• Воздух поддается в разные стороны за счет диффузоров, расположенных на потолке.
• Однонаправленный поток поступает в комнату за счет перфорированной панели на потолке.
• Воздух подается непосредственно на рабочую зону через воздухораспределитель, расположен на потолке.
• Поток чистого воздуха движется в противоположных направлениях за счет оборудования кольцевых воздушных шлангов.

Заявка

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Это интересно: Чистка сплит-систем своими руками: как почистить самостоятельно в домашних условиях

Классы чистоты

Класс чистоты помещения – это четко регламентированные требования по уровню содержания в воздухе различного рода примесей и частиц. Классы чистоты различаются по количеству колониеобразующих бактерий на единицу объема.

На примере чистых помещений медицинских учреждений – установлены 3 класса чистоты:

1. Помещения с первым классом чистоты должны иметь самую низкую концентрацию бактерий – не более 10 бактерий / м3. К помещениям первого класса относятся операционные для трансплантаций, сложной ортопедической и сердечной хирургии, палаты интенсивной и ожоговой терапии, терапии лейкемии;
2. Ко второму классу чистоты относятся помещения с низким уровнем микробной обсемененности — в пределах 50–200 бакт/м3. Это операционные для проведения срочных операций, помещения операционных блоков (включая коридоры), родильные, предродовые палаты, палаты для недоношенных и травмированных детей;
3. Помещения третьего класса имеют концентрацию бактерий 200–500 шт/м3. Это палаты интенсивной терапии для людей с заболеваниями сердца, новорожденных, стерилизационные, детские перевязочные и процедурные комнаты.

Баланс воздухообмена

По нормам в технологически чистых помещениях должна применяться вентиляция воздуха, для сбалансированного обмена нужны вытяжки, местная и общеобменная, фильтры. Регулирование ресурсов происходит с помощью клапанов, корректирующих воздушные потоки.

Рекомендуемые фильтры

Системы очистки в помещениях, требующих повышенной степени обеззараживания атмосферы, ставятся многоступенчатые. В специальной таблице указывается взаимосвязь классов чистоты со степенью фильтрации. Более тонкие модели защищаются на входе крупными, которые не пропустят насекомых.
Финишная преграда монтируется на стене, потолке чистой зоны, этого требует технология. Как и то, что воздуховоды не должны выделять мелких частиц, лучше выбирать из нержавеющей стали.

Подведем итог, в деле по вентилированию помещений есть типовые решения и индивидуальные. Полностью рассчитать, какой вариант стоит выбрать, могут только специалисты. Установка под руководством профессионалов убережет время, нервы и возможно чье-то здоровье.

Обустройство вентиляции и кондиционирования чистых комнат. Общие принципы

Чистые помещения различаются типом стерильности, который определяется по предельно допустимой концентрации взвешенных частиц (ПДК):

• А – ПДК≤1 мкм/м3;
• В – ПДК≤5 мкм/м3.

На основании классификации зонам назначается класс чистоты по стандарту 209D. Для удаления из входящего потока взвешенных частиц в установках стоят фильтры трех классов очистки:

• грубой
• тонкой
• особо тонкой

Организация кондиционирования чистых помещений помимо блоков очистки содержит теплообменники и увлажнители. Так создается требуемый микроклимат.

Особенности системы

Установки работают по принципу избыточного притока, что позволяет рассчитать необходимую производительность воздухоснабжения. Поступающий объем должен превышать вытяжной:

• на 20% и более, если в зоне нет оконных проемов
• на 30% в чистых помещениях с окнами.

В проекте задействуют один из известных способов воздухораспределения. Оптимальное направление потока зависит от назначения зоны.

• Ниспадающий слаботурбулентный. Подается в верхнюю часть пространства через перфорации в потолке. Низкая скорость дает возможность потоку омывать все зоны, осаждать пыль и удаляться.
• Горизонтальный однонаправленный. Относится к вытесняющей вентиляции чистых помещений. Вход и выход – через отверстия в противоположных стенах за счет перепадов давления.
• Схема «сверху-вниз» тоже работает по поршневому принципу. Применяется на вредных производствах с источниками газов или пыли, по плотности превышающих воздух (гальваника, табачные цеха). Загрязненная среда прижимается к полу и вытесняется к напольной перфорации.

Еще один способ продувания локальных зон чистых помещений – подача струи на рабочее место. Каждый метод применяется с учетом условий на конкретном объекте.

Монтаж чистой вентиляции

При проектировании и исполнении системы циркуляция воздушной смеси создается путем правильной организации потоков. Ту или иную схему монтажа принимают на основании технологических процессов.

• Ламинарное движение (без завихрений) осуществляется через наклонную решетку
• Многопоточная система вентиляции, кондиционирование чистых помещений используют потолочные диффузоры. Позволяет создать зоны с разными условиями по температуре и влажности
• В операционных реализуется модель вертикального движения (однонаправленная) посредством отверстий в потолке
• Кольцевой шланг создает неоднонаправленный поток. Применяется в помещениях с низким классом чистоты

Критерии подбора оборудования для систем: экономия электроэнергии, повышение качества воздуха и оптимизация его расхода, комфорт персонала.

Скорость воздухообмена в чистых помещениях

С развитием новейших технологий потребность в чистых помещениях выросла. В промышленности используются все более дорогие и сложные материалы.

В этих условиях цена ошибки при производстве современной продукции из-за несоответствия производственной среды и оборудования рабочего места очень высока.

В операционной стерильная атмосфера может быть достигнута одним способом: вытесняя внутренние воздушные массы притоком свежего кондиционированного воздуха

Во всем мире общепризнанный документ, устанавливающий стандарты вентиляции чистых помещений, проектирования, строительства, оборудования и сертификации, а также делящий их на специальные классы очистки, представляет собой набор стандартов ISO 14644, совместно известные как Чистые помещения и связанные с ними контролирующие среды, разработанный Международной организацией по стандартизации (ISO).

В эту категорию стандартов входят 9 нормативных документов.

Стандарт ISO 14644 Чистые зоны и связанные с ними контролируемые среды».

номер документа	Короткое имя
ISO 14644-1	Классификатор чистоты воздуха
ISO 14644-2	Стандарты контроля и мониторинга для подтверждения соответствия ISO 14644-1
ISO 14644-3	Методы испытаний
ISO 14644-4	Проектирование, строительство, ввод в эксплуатацию
ISO 14644-5	Услуга
ISO 14644-6	Определения и термины
ISO 14644-7	Изоляционные конструкции (боксы, укрытия с очищенным воздухом и др)
ISO 14644-8	Классификатор молекулярного загрязнения воздушных масс
ISO 14644-9	Классификатор чистоты поверхности по концентрации частиц

В России используется утвержденный набор стандартов ГОСТ Р ISO 14644, что является переводом международного стандарта ISO 14644 Чистые помещения и связанные с ними контролируемые среды».

Документация, регулирующая российские стандарты, разработана Техническим комитетом по стандартизации ТК 184 «Обеспечение промышленной чистоты» и государственным органом «Ассоциация инженеров-контролеров микрозагрязнение (АСИНКОМ).

В зависимости от класса чистоты производственного помещения и выполняемых в нем технических процессов к оборудованию и воздухообменному оборудованию предъявляются разные стандарты.

Различают 9 классов помещений, в которых допускается определенная концентрация пыли и микроорганизмов в воздухе по нормам ГОСТ ISO 14644-1-2000.

Таблица предельных значений максимальной концентрации частиц в помещениях согласно классам чистоты ISO

Системы подготовки вентиляционного воздуха должны обеспечивать его чистоту по количеству аэрозольных частиц и, при необходимости, наличие микроорганизмов в чистых помещениях в соответствии с требованиями ГОСТ Р 52249-2009 «Правила изготовления и контроля качества лекарственных средств».

Кроме того, они должны поддерживать перепад давления по отношению к окружающим областям более низкого класса очистки.

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
3. Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

Приблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Климат-контроль и энергосбережение

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:

• функции климат-контроля,
• функции вентиляции и отопления с помощью внутрипольных конвекторов,
• элементы интеграции с системой отопления и охлаждения,
• видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

Почему о системе вентиляции надо подумать еще до строительства здания? Как оценить систему вентиляции в арендуемом помещении?

Вопросами размещения вентиляции специалисты предприятия должны озадачиться еще на этапе проектирования объекта, если планируется строительство собственного здания. Это позволит заранее учесть аспекты, рассмотренные выше, а в последующем — без труда соблюдать предписанные санитарными правилами нормы.

Однако чаще всего мелкие и средние юридические лица арендуют помещения и «заселяются» в готовое здание с уже имеющейся системой вентиляции.

Поэтому стоит изучить требования к системе вентиляции, кондиционированию для предприятий вашей отрасли до того, как вы подпишите договор аренды, так существующая в помещении система вентиляции может их не обеспечивать.

При разговоре с арендатором уточните:

• можно ли установить локальные вытяжные зоны в имеющуюся систему вентиляции;
• разделены ли потоки вентиляционных каналов от производственных и санитарно-бытовых помещений;
• есть ли техническая возможность установить вентиляцию и ее комплектующие.

Обычно выясняется, что работы по монтажу новой системы или принципиально невозможны, или очень дорогостоящие. Да и сам арендодатель может быть против дополнительных ремонтов в помещениях и переоборудования вентиляции.

Основные системы вентилирования для автомоек

Все устройство вентилирования воздуха в помещениях автомойки можно разделить на следующие типы:

• Приточная вентиляция.
• Вытяжная вентиляция.
• Система рекуперации.

Подача свежего воздуха осуществляется приточной системой во все помещения мойки, его температура не должна быть слишком низкой (не ниже +15°). Такой баланс выдерживают по двум причинам: комфортной работы персонала, и для предотвращения выпадения конденсата на поверхностях помещений.

Но, устроить качественный обогрев воздуха, довольно затратное дело по энергоресурсам. В основном используют три типа нагрева приточного потока: электрическое иди водяное нагревание, а также способом рекуперации.

В последнем варианте подогрев подаваемого свежего воздуха осуществляется за счет удаляемых теплых масс из помещений мойки. Также допускается смешивание холодного потока с уже очищенным.

Полностью собранная система состоит с таких основных узлов:

• Воздухозаборника с мощностью позволяющей всасывать массу воздуха с улицы в достаточном объеме.
• Станция очистки приточного воздуха.
• Узла рекуперации подаваемого потока, и осушения воздуха.
• Вентиляционных каналов распределяющих воздушную массу по помещениям.
• Вытяжного блока удаляющего загрязненный воздух со всей постройки.
• Станции очистки устраняемой из автомойки загрязненной массы.

Работоспособность всей системы вентилирования автомойки будет, зависит от ее конструктивных элементов. В особенности используемых материалов для сборки.

Особенности вентиляции общественных зданий

От чистоты воздуха в закрытом пространстве зависит не только уровень комфорта, но и самочувствие людей, которые пребывают в нем постоянно. Если квартиру или дом человек может оборудовать согласно своим личным предпочтениям, то в общественном здании вопрос вентилирования целиком передан в ведение застройщика и управляющей компании.

Загрязнение неминуемо в месте скопления большого количества людей. Этот фактор не зависит от каждого, но наличие в кабинетах десятков компьютеров, оргтехники, специального профессионального оборудования неминуемо ведет к необходимости усиленного вентилирования. В некоторых случаях причиной становятся некачественные строительные материалы, применяемые при ремонте помещений, дешевая офисная мебель.

Главный враг чистого воздуха — дым от сигарет. Здания, где предусмотрены помещения для курящих, нуждаются в особенно внимательном проектировании вентиляционных систем. Требуются достаточно большие материальные затраты и неукоснительное соблюдение норм законодательства. Дым не должен проникать в соседние залы или долго задерживаться в специально оборудованных комнатах.

Вентиляция общественных зданий разрабатывается на этапе формирования проекта архитекторами. Она создается с учетом индивидуальных конструктивных характеристик всего строения и его отдельных площадей. Процедура регламентируется законодательно установленными техническими СНиП. Нормативные акты принимает исполнительная власть. Они определяют:

• правила осуществления деятельности по градостроению;
• инженерные изыскания;
• архитектурно-строительное проектирование.

Для зданий и сооружений действуют строительные нормы и правила 41-01-2003. Они освещают вопросы отопления, вентиляции и кондиционирования.
