Вентиляция кровли из профлиста: рекомендации по проектированию и монтажу

Ошибки, допускаемые при монтаже изоляционных пленок на утепленной кровле

Даже при наличии воздушных зазоров в кровельном пироге вентиляция не в состоянии обеспечить удаление всей влаги, если при монтаже гидроизоляционной или пароизоляционной пленки были допущены ошибки. Эти материалы имеют внешнее сходство, но у них разное функциональное назначение. Если перепутать изоляционную продукцию, тогда может произойти следующее.

Допустим, вместо гидроизоляционной пленки задействовали слой пароизоляции. Такой материал для не допускает проникновения пара с двух сторон. Если настелить его поверх теплоизолятора, влага попавшая из воздуха в утеплитель в нем так и останется, поскольку не найдет выхода. В результате он будет все больше намокать и со временем утратить свои функциональные характеристики. Владельцы недвижимости будут иметь проблемы с большими потерями тепла.

Предположим, вместо пароизоляционного материала для вентиляции скатных крыш
уложили диффузионную мембрану. У гидроизоляционных пленок одна сторона отличается водонепроницаемостью, а вторая – тем, что «дышит». Их располагают под кровельным покрытием к утеплителю дышащей стороной. При этом между слоями нужно оставлять вентиляционную отдушину.

В таком случае влага частично уходит через воздушную прослойку, а оставшаяся посредством воронкообразного отверстия в пленке попадет под кровлю, откуда улетучится. Когда вода в результате протечки проникнет через кровельное покрытие, она осядет и дальше не сможет пройти и не удалится аналогично влаге из утеплителя.

Если гидроизоляционная пленка уложена наоборот – дышащей стороной от теплоизолятора, попавшая снаружи влага проникнет через воронки в слой утеплителя и оттуда у нее не будет выхода. В итоге обустройство кровельного пирога потеряет смысл.

Если причиной протечек стали саморезы

Разрушаются со временем и резиновые уплотнительные шайбы. Если дело совсем плохо, саморезы лучше заменить совсем, но в остальных случаях есть несколько решений:

• Если саморезы оказались просто плохо затянутыми (нерадивая бригада, например), тогда просто подтяните их сами.
• Если саморезы были ввинчены с нарушением технологии, криво или под наклоном, тогда прокладка будет неплотно прилегать к профилю с одной стороны. Туда-то вода и попадет при первом же дожде. В этом случае аккуратно раскрутите крепление, осмотрите на предмет целостности и снова завинтите его строго перпендикулярно к поверхности крыши.
• Если саморезы были закручены в нижнюю волну (такая технология существует и даже пользуется популярностью), и именно это приводит к протечкам – не отчаивайтесь. Да, вам придется повозиться, но это еще не конец света: снимайте все листы с к кровли, крепите их по-новому в верхнюю волну (все листы придется немного сместить, чтобы попадать креплением прямо в обрешетку), а старые дыры заделайте и покрасьте.
• Если саморезы просто старые или некачественные, и у них рассохлись резиновые прокладки, идите в строительный супермаркет и приобретайте новый набор. Берите такие, какие выпускает известный производитель и на которых есть маркировка OF, SFS или FM. У таковых уплотнительная шайба сделана из особо атмосферостойкой резины EPDM.

Вот и все секреты!

Устройство вентиляции кровли из мягкой черепицы

Мягкая черепица — популярный кровельный материал, который подходит для устройства крыш любой формы. Под действием солнечных лучей поверхность гонтов нагревается и образует монолитное покрытие, которое не пропускает воздух и влагу.

Эта особенность накладывает определенные требования к устройству подкровельной вентиляции, которая должна обеспечивать постоянную циркуляцию воздуха.

Функциональное назначение

Изменение температуры воздуха, а вместе с ним и поверхности крыши, приводит к образованию конденсата на стропильной системе и внутри кровельного пирога.

Повышенная влажность приводит к образованию грибка и плесени, которые разрушают деревянные конструкции. Система вентиляции кровли удаляет насыщенные влагой воздушные пары и выравнивает температуру в кровельном пироге.

В летний период это снижает нагрев мягкой черепицы и подкровельного пространства. Зимой препятствует таянию снежного покрова и образованию наледи и сосулек.

Проектирование вентиляции

Работа системы вентиляции основана на естественной конвекции, воздух при нагревании поднимается вверх.

Классическая схема – холодный воздух поступает в подкровельное пространство через отверстия в карнизном свесе и выходит наружу через отверстия в коньке или аэраторы.

Устройство карнизного свеса

При проектировании системы вентиляции, для доступа воздуха в подкровельное пространство используют софиты или проход под капельником, который закрывается пластиковой сеткой.

Софиты — это специальные панели, которые используются для подшивки карнизного свеса. Бывают двух видов: сплошные и перфорированные. Материал: пластик, металл или алюминий. Перфорированная поверхность свободно пропускает воздух, при этом защищает кровлю от мусора, насекомых и мелких птиц.

При установке софитов, гидроизоляционную пленку не доводят до края карнизного свеса, а обрезают ближе к стене дома, чтобы не перекрывать доступ воздуха.

Недостатком такого метода является стекание конденсата через отверстия перфорации, а в зимнее время — возможно образование сосулек.

Метод вентиляции через проход под капельником тоже имеет свои недостатки. Скопление снега на водостоках перекрывает доступ воздуха и вентиляция перестает работать.

Отток воздуха через конёк и аэраторы

Выход воздушных потоков может осуществляться через: вентилируемый конек, точечные аэраторы, инерционные аэротурбины.

• Вентилируемый конёк – для его устройства между скатами кровли формируют проход, который закрывается коньковым аэратором. Некоторые строители делают его самостоятельно, другие используют готовые решения в виде пластикового элемента или ленты с отверстиями для выхода сверху покрывается гонтами мягкой черепицы и не портит внешний вид крыши.
• Кровельный аэратор – это труба круглой формы диаметром от 6 до 12 см, сверху имеет зонт для защиты от осадков и мусора. Монтируется на деревянное основание, в котором предварительно делают проход. Нижняя часть аэратора (юбка) промазывается мастикой и прикручивается аэраторы устанавливают на крышах сложной формы, над мансардными окнами, на длинных скатах где затруднено движение воздуха. Устройства небольших размеров монтируют на каждых 60 кв.м поверхности крыши, большие располагают на каждых 100 кв.м.
• Аэротурбины, установленные на поверхности крыши, начинают вращаться при любом дуновении ветра. При этом они эффективно вытягивают застоявшийся под кровлей воздух.

Вентиляционные зазоры и гидроизоляция

Чтобы система вентиляции работала правильно, нужно обеспечить беспрепятственное прохождение воздушного потока под кровлей. Для этого в кровельном пироге с помощью контробрешетки формируют вентзазоры.

При использовании гидроизоляционной пленки делают два вентиляционных зазора: один между утеплителем и пленкой, второй между пленкой и деревянным основанием, на которое будет укладываться мягкая черепица. Это нужно для просушки утеплителя и вывода из него насыщенных паров.

При использовании супердиффузионной мембраны достаточно одного вентзазора. Мембрана хорошо пропускает воздух и укладывается непосредственно на утеплитель и позволяет ему «дышать».

Про пленки и мембраны можно почитать тут.

Для чего нужна герметизация кровли

В зависимости от типа крыши, ее уклона и внешних климатических условий, герметизация необходима:

1. Для изолирования подкровельного пространства от проникновения атмосферных осадков и водяных паров.
2. Для качественной гидроизоляции и теплоизоляции.
3. Для ликвидации мостиков холода на стыках листов материала.
4. Для защиты крепежных элементов кровли и торцов кровельного материала от воздействия внешних природных факторов, приводящих к коррозии.
5. Для увеличения общего срока эксплуатации кровельного материала.

Внимание! Стоит учитывать, что к герметизации теплых крыш, особенно при использовании в качестве утеплителя минеральной ваты, предъявляются более серьезные требования, нежели к таким работам на холодной крыше. Это связано с повышенной восприимчивости утеплителя к влажности и необходимости его вентиляции

Самыми проблемными местами, которые требуют первоочередной тщательной герметизации являются:

1. Места примыкания листов профнастила к вертикальным стенам, каналам вентиляции и дымоходам.
2. Стыки материала шатровой крыши.
3. Места крепления листов кровли к обрешетке.
4. Коньки, ендовы и карнизы крыши.
5. Нахлест листов профнастила друг на друга, если угол наклона крыши менее 12 градусов. В таком случае герметик наносится на верхнюю волну нижнего листа и прижимается сверху следующим листом профнастила.

Почему возникает конденсат

• Отвод конденсата.
• Просушка кровельных слоёв.

Первую задачу решают подкладочный ковёр и карнизный капельник. Вторая задача решается организацией достаточной вентиляции подкровельного пространства, которая обеспечивается устройством притока наружного воздуха в карнизной части кровли и удалением воздуха из коньковой части. Поскольку кровельный конёк должен быть защищён от попадания атмосферных осадков и насекомых, для вентиляции кровли из битумной черепицы выполняют монтаж специального элемента.

Этот кровельный вентиляционный элемент имеет несколько названий: дефлектор, вентиль, аэратор, продух. Суть одна. Он обеспечивает одновременно выпуск воздуха и герметичность конька, предохраняя эту часть крыши от попадания осадков, листвы, насекомых, птиц и прочих посторонних предметов. Отметим что монтаж элементов вентиляции конька напрасен, если не выполнено условие свободного поступления воздуха из карнизной части крыши и движение его по воздушной прослойке в кровле.

Как покрыть крышу своими руками

Как уже было отмечено, монтаж односкатной крыши из профлиста своими руками не является особо сложной задачей. Конечно, любую работу можно доверить профессионалам, чтобы избавить себя от хлопот, однако обустройство односкатной крыши из профнастила своими руками обойдется гораздо дешевле.

После того, как определена конструкция кровли и выбран угол наклона, можно приступать непосредственно к монтажным работам, которые состоят из следующих этапов:

1. Установка мауэрлата. С этой целью используется брус сечением 15×10 сантиметров. В некоторых случаях может понадобиться монтаж армированного пояса под мауэрлат, в который вставляются стальные шпильки, а уже на них надевается сам брус. Это делается с целью обеспечить одинаковый угол наклона кровли с обеих сторон.
2. Монтаж стропильных ног и их крепление к мауэрлату. Чаще всего для фиксации каждой стропильной ноги к мауэрлату используются два перекрестных гвоздя длиной в 15 сантиметров или более, либо металлические скобы.
3. Обустройство обрешетки. Для крыш с минимальным уклоном рекомендуется делать сплошную обрешетку, либо обрешетку с шагом до 30 сантиметров. При повышении уклона это расстояние также увеличивается – до 50-100 сантиметров, в зависимости от крутизны кровли. Расстояние между стропильными ногами зависит ещё и от прочности листов профнастила: для материала с меньшей прочностью обрешетка должна быть более плотной. Установка обрешетки производится снизу вверх, при этом каждый брусок крепится к стропилу на один гвоздь или скобу.
4. При необходимости к стропильным ногам крепятся дополнительные свесы – кобылки – под которые укладывается рубероид для защиты от сырости. Впоследствии эти свесы подшиваются софитными панелями.
5. Монтаж гидроизоляционного слоя, который укладывается снизу вверх, а затем крепится к стропилам рейками, фиксируясь посредством гвоздей или строительного степлера. Если вентиляция крыши недостаточно эффективна, тогда вместо обычной гидроизоляционной пленки рекомендуется использовать специальную антиконденсатную, которая пропускает наружу водяные пары.
6. Монтаж листов профнастила на крышу. Желательно выбирать листы такой длины, которая превышает длину кровельного ската. Помимо самого материала, для покрытия односкатной крыши профнастилом потребуются лестница, шуруповерт, веревка, степлер, скобы и кровельные саморезы. Укладка профилированных листов производится вертикальными полосами, слева направо, начиная с нижнего угла и с нахлестом в одну волну. Каждый лист фиксируется посредством 9-12 саморезов, которые вкручиваются только во впадины. Следует использовать саморезы с резиновым уплотнителем для предотвращения протечек.

Порядок закрепления листов на кровле

Листы профнастила важно крепить специальными саморезами. Если уклон крыши составляет меньше 12°, то все стыки листов (имея наложение не менее 25 см) закрепляются герметиком

Инструкция по укладке профнастила на крышу:

• крепление листов саморезами производятся строго по нижней волне через одну. В самом нижнем и верхнем ряду саморезами крепится каждая волна;
• при вкручивании саморезов следует использовать невысокую скорость вкручивания, так как при надавливании возможно образование прогиба материала;
• при наложении нахлеста в одну волну следует использовать специальную резиновую прокладку (при уклоне кровли до 16°), тогда как при наложении листа в две волны прокладки не требуется;
• крепить листы к обрешетке рекомендуется специальными саморезами, имеющими цветное полимерное покрытие и резиновые кольцевые прокладки, а между самими листами — специальными заклепками;
• торцевые планки и конек укладываются после наложения основного покрытия всей кровли.

Крепление саморезами

Последним этапом покрытия кровли профнастилом является установка выходов для труб, воздуховодов и планок примыкания.

Правильная технология укладки покрытия — залог качественной укладки.

Почему необходима вентиляция?

Тёплый воздух, поднимающийся из нагретого помещения, способствует скапливанию конденсата в подкровельном пространстве, в результате чего дом начинает отсыревать. Последствиями этого могут быть:

• появление плесени и грибка;
• ржавчина на металлических деталях;
• порча теплоизоляционного слоя;
• быстрый износ несущих конструкций;
• перегревание кровли изнутри, в зимнее время способствующее подтаиванию снега и образованию сосулек на карнизе.

ОСТОРОЖНО!
Чтобы избежать всех этих неприятных явлений, необходима качественная система вентиляции крыши из профнастила. Она состоит из трёх основных компонентов: карниза, конька и вентиляционных окошек на кровельной плоскости.. Система вентиляции

Система вентиляции

Карниз

Обустройство карниза может быть проведено с помощью пластиковых воздухопроводящих решёток, которые монтируются в нижние карнизные доски или специального «дышащего» материала, закладываемого между началом кровли и стенами. Можно также просто оставить между карнизом и стенами дома воздушный промежуток, но следует учитывать, что этот способ снижает теплоизоляционные характеристики здания.

Кровельная плоскость

Самый простой вариант для данного элемента вентиляционной системы – установка обычных слуховых окошек, т.е. небольших сквозных решёток, защищённых сверху козырьками от дождя и снега.

Можно также провести монтаж полноценных вентиляционных шахт, но обойдётся это значительно дороже, и, кроме того, требует соблюдения целого ряда норм и правил, относящихся к технике безопасности. Так, например, следует учитывать высоту шахты относительно конька и т.д.

Конёк

Кровля из профнастила позволяет использовать любой стандартный конёк и монтировать его предельно просто, без всяких дополнительных элементов. Дело в том, что профиль такого покрытия подразумевает волну, высота которой не менее 30 мм, что обеспечивает достаточный зазор для свободного прохождения воздушных потоков.

Коньковая планка

Рекомендации СНиП для крыши из профлиста

Давайте обратимся к официальным данным. Так, согласно СНиП, строительным нормам и правилам, крыть профнастилом можно любую крышу, скат которой имеет уклон не менее 8°. Только так осадки не смогут проникать сквозь стыки и места крепления. Шаг обрешетки при таком раскладе нужно делать 40 см.

Но 8° — это минимальный угол наклона для крыш хозяйственных и промышленных построек, а для жилых домов этот порог – 10°. Современные строительные фирмы и вовсе дают гарантии на свою работу только при условии, что они кроют профнастилом крышу с уклоном не менее 12°. А вот максимальный угол для крыши из профлиста может быть хоть 70°.

Поэтому для профилированного стального листа в качестве кровельного материала СНиП рекомендуют 20° уклона как самый оптимальный вариант. Но что делать, если вам необходимо построить почти плоскую крышу? Для гаража, хозпостройки или беседки? Тогда просто следуйте нашим советам – и никаких проблем не возникнет.

Выбор угла наклона

Для небольших кровель используют профилированный лист С18, С20, С21. В конструкциях с крупными пролетами, широким шагом стропил применяется настил НС35, Н60.

Большое влияние на выбор схемы монтажа, конструкции стропил и обрешетки имеет угол наклона кровли. Согласно СНиП II-26-76* минимальное его значение 10° — для жилых зданий, 8° — для навесов и промышленных объектов.

Оптимальный угол наклона скатов крыши рассчитывают, исходя из факторов:

• собственный вес кровли;
• масса снегового покрова;
• ветровая нагрузка;
• прочность профнастила.

Слишком малый угол наклона может стать причиной протечек покрытия, поэтому швы дополнительно герметизируют. Одновременно увеличивается действующая вертикальная нагрузка. В этом случае стропила должны быть более прочными и массивными, а обрешетка уложена с меньшим шагом. Профнастил монтируют с нахлестом в 2 волны.

Если подъем скатов слишком крутой, это приводит к увеличению боковой нагрузки от ветра. При сильных порывах высоко поднятая крыша может быть сорвана. Поэтому придерживаются «золотой середины» — принимают угол наклона кровли 15°-30°. В этом случае вода беспрепятственно стекает с поверхности. Нахлест листов профнастила можно уменьшить до одной волны.

Вентиляция фальцевой кровли

Фальцевая крыша, как и все остальные виды кровель, нуждается в нормальной циркуляции воздуха в подкровельном пространстве. И это обеспечивают с помощью зазора между покрытием и теплоизоляционным слоем не менее 50 мм, для чего собирают обрешётку из бруса 50х40 или 50х50 мм. К тому же утеплитель для большей надёжности защищают пароизоляционной плёнкой.

Для вывода влаги из вентзазора на крыше монтируют выход вентиляции для фальцевой кровли на расстоянии от конька не более чем 0,6 м.

Выход вентиляции для фальцевой и мягкой кровли используется для отвода влаги из вентзазора

Уложенная по всем правилам и хорошо проветриваемая фальцевая кровля прослужит около 25 лет без капитального ремонта.

Устройство кровельного пирога для профнастила

Приступая к работам по обустройству крыши с помощью профнастила, рекомендуется узнать нюансы будущей конструкции

В первую очередь обращают внимание на изоляцию звуков. Обусловлено это тем, что металл является «шумным» материалом и при воздействии атмосферных осадков в подкровельном помещении жильцы будут слышать дождь, град и даже порывы ветра

Ввиду этого под обрешетку укладывают утеплитель, толщина которого составляет минимум 150 мм.

Тем не менее, одного слоя утеплителя в качестве шумоизоляции явно недостаточно, как и использование полимерных материалов. Поэтому при установке кровли из профнастила, эксперты настоятельно советуют составлять пирог крыши из следующих слоёв:

• система стропил;
• контробрешетка;
• утеплитель в виде плит;
• подложка для гидроизоляции;
• обрешетка под профлист;
• кровельный профнастил.

Контрообрешетка устанавливает над стропилами, т.к. служит основой для рулонного утеплителя, если крыша односкатная. Минимальный уклон крыши из профнастила составляет 10°. Если кровля обладает двумя скатами или изготовлена по типу вальмовой, многощипцовой, то используют утеплитель в виде плит. Его расположение — между стропильной системой и брусьями.

Если стропильная система изготовлена из металла, то дополнительно устанавливают контрообрешетку под слой утеплителя. Укладка гидроизоляции происходит непосредственно на слой утеплителя. Цель этих мероприятий — исключение возможности попадания влаги. После того как гидроизоляция уложена, можно начинать монтаж обрешетке под профлист, учитывая вентиляционный зазор.

Какими материалами допускается обшивать карнизы

Для подшивания карнизных свесов можно применять различные варианты. Для любого из них предъявляются требования к надежной защите, возможности теплоизоляции, защитным свойствам от осадков, а также возможности проветривания.

Помимо этих задач используемые варианты не должны терять своих начальные свойства длительное время.

Свесы крыши могут подшиваться следующими материалами:

Профнастил. Это, по сути сталь, обладающая защитным полимерным покрытием, которым обеспечивается защита металла. К тому же оно позволяет подобрать необходимый цвет.

Стальная основа создает требуемую устойчивость к механическим и температурным влияниям.

Вентиляция происходит используя зазоры, создаваемые волнами листов. Можно заказать изготовление листов требуемого размера. За счет этого можно понизить траты времени и средств во время подшивки.

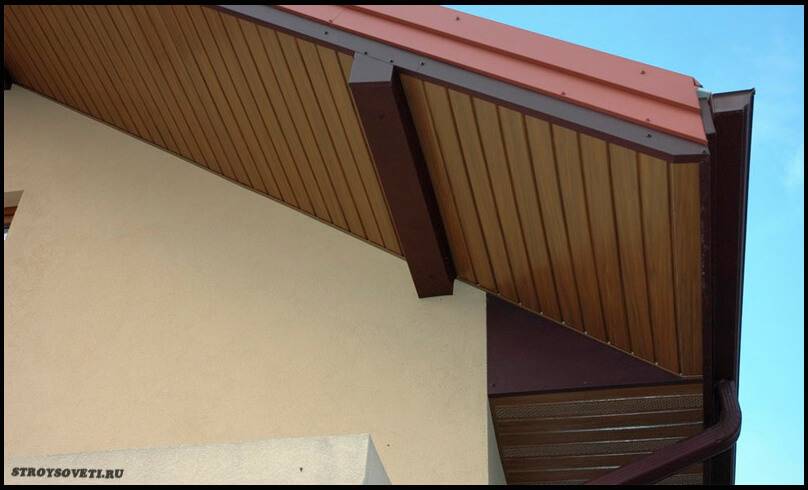

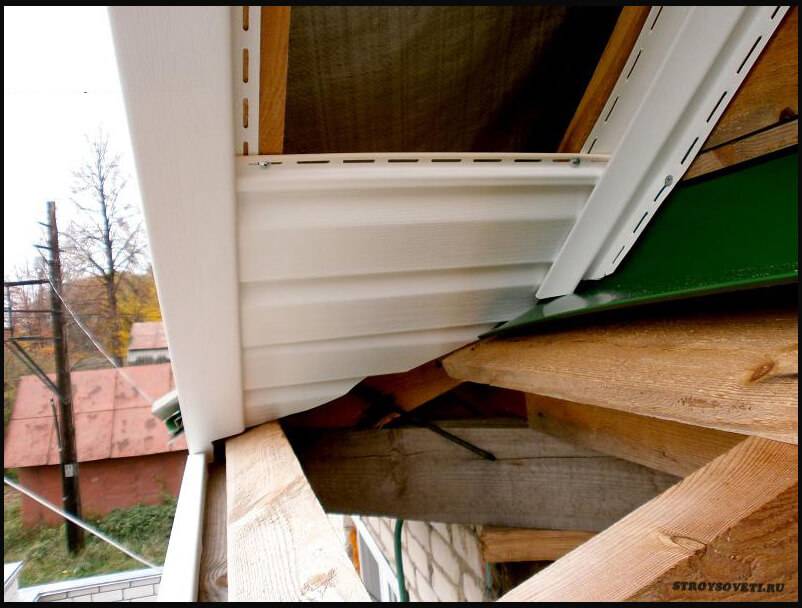

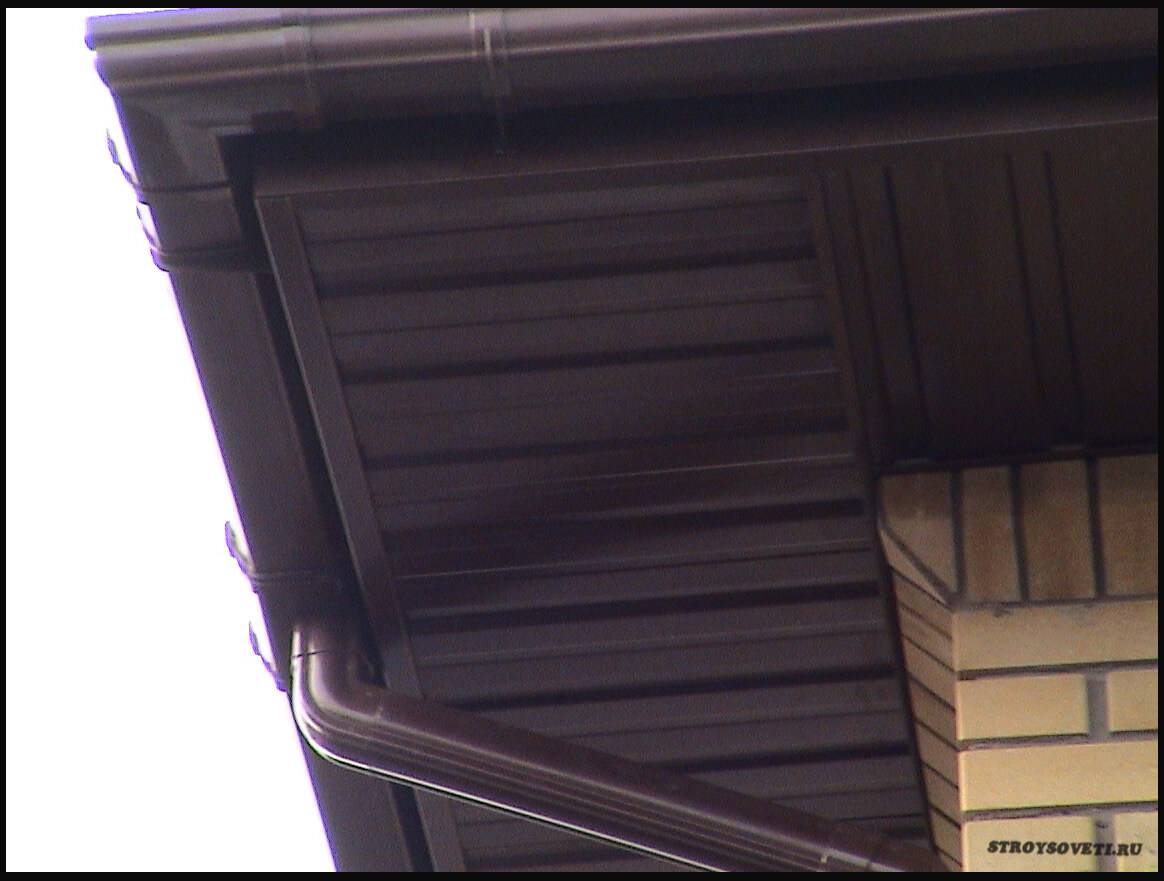

Софиты. Это пластмассовые панели, производимые для обработки карнизов. Очень распространенный вариант. Схож с сайдингом, но обладает большей толщиной. К тому же имеется перфорация, созданная для вентилирования. Дополнительно в состав пластика включаются частицы, защищающие его от воздействия ультрафиолета, что делает его более стойким.

Софиты устанавливаются в перпендикулярной плоскости карниза, а не вдоль, как профнастил.

Деревянная вагонка. Так как материал эксплуатируется под воздействием различных погодных явлений, выбирать его следует со всей внимательностью, контролируя качество.

Стоит контролировать также толщину. Ее не следует выбирать слишком тонкой. После этого следует проверять уровень влажности – не должно быть повышенного содержания влаги, но и пересушенная тоже не очень хорошо. Оптимальной является вариант, который хранится на протяжении от 1 месяца на открытом пространстве с влажностью аналогичной окружающему воздуху.

Строганные или обрезные доски. Подбирается толщиной до 2 см. Должна набиваться, с зазором до 1,5 см. Главным достоинством является то, что обеспечивается качественный уровень вентиляции по всей плоскости крыши и внутренних пространств.

ПВХ вагонка. Является самым экономичным материалом. Следует подбирать с влагостойкими свойствами.

От проекта – к реализации

Итак, первым делом нужно вычислить угол наклона будущей крыши, толщину стропил и шаг будущей обрешетки.

Согласно современным Строительным Нормам и Правилам II-26-76 для каждого кровельного материала определен свой минимальный угол наклона

Но все же есть смысл также обращать внимание на то, какой именно угол указал производитель той или иной марки профнастила – обычно минимальное значение больше

Но что вообще сам по себе значит минимальный угол наклона? Это тот уклон, при котором перелива воды между гофрами не произойдет, а, значит, не станут образовываться лужи. Правда, и в этом случае также не учитываются снеговые нагрузки, и то, что сильный ветер способен заталкивать воду и снег в отдельные элементы кровли.

Вот хороший пример достаточно плотной обрешетки под профнастил:

Еще примите во внимание, что чем выше ребро, тем лучше для самой крыши, и тем реже можно делать обрешетку. При выборе угла наклона крыши из профнастила обязательно учитываются погодные условия конкретной местности

Так, профнастил как кровельный материал отличается особо высокой парусностью, а потому в ветреных регионах крыши с таким покрытием нельзя делать слишком крутыми

При выборе угла наклона крыши из профнастила обязательно учитываются погодные условия конкретной местности. Так, профнастил как кровельный материал отличается особо высокой парусностью, а потому в ветреных регионах крыши с таким покрытием нельзя делать слишком крутыми.

С другой стороны, прогнуть такой достаточно тонкий материал способны и 1,5 метра снега на доме, а потому с этой стороны профнастил тоже хрупок. Вот почему вычислять угол вам придется тщательно, со всеми расчетами и ответственностью. Но чем ниже скат односкатной крыши, тем качественнее должна быть гидроизоляция и тем плотнее должны быть стыки.

Кроме ветровой нагрузки, односкатные крыши подвергаются целому ряду природных и физических сил, которые родом как из внешней среды, так и из самой постройки. Это влажность, атмосферные осадки и водяной пар, ветер, солнце, перепады температур и агрессивные химические вещества, которые находятся в воздухе. Причем тут воздух? Скажем, есть огромная разница для кровельного покрытия, которое находится на доме в тихом регионе и возле моря.

А теперь давайте разберемся с вопросом вентиляции. Односкатные крыши без чердака, которые называют совмещенными, строят тогда, когда уклон минимален. Их вентиляция происходит за счет наружного воздуха, который проходит через воздушные прослойки в кровельном пироге или через специальные каналы в верхних панелях. Только так на крыше не будет собираться конденсат:

При более близком рассмотрении эти же процессы выглядят так:

Еще одна задача при строительстве односкатной крыши под профнастил состоит в том, чтобы защитить подкровельное пространство от жары. Дело в том, что любое кровельное покрытие, сделанное из металла, под прямыми солнечными лучами в летние дни сильно нагревается. А современные гидроизоляционные пленки с металлизированным напылением на внешней стороне хорошо защищают от такой жары, ведь работают как отражатели невидимых тепловых лучей.

Односкатные крыши можно строить как с чердаком, так и без него. Если наличие чердака на планируется, тогда и кровля, и перекрытие объединяются в одно целое. Т.е. попросту само пространство чердака исчезает, превращаясь в небольшой вентиляционный проем, или и вовсе без него. Невентилируемые односкатные крыши строятся из многослойных или сплошных панелей, либо в очень простых проектах:
