Односкатная крыша своими руками пошаговый инструктаж по обустройству + особенности односкатной кровли

Инструкция по выполнению работ

Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:

  • для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
  • на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
  • сечение стоек, подкосов и прогонов – 10 х 5 см;
  • обрешетка делается из досок толщиной 20—25 мм и шириной 10—15 см.

Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.

Укладка мауэрлата

Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.

Технология укладки мауэрлата на стены из разных материалов выглядит так:

  1. В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
  2. Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.
  3. В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.

Монтаж стропил пошагово

Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.

Дальше действуйте в таком порядке:

  1. Чтобы нарастить внутреннюю перегородку до высоты наклонной плоскости крыши, соберите каркас из вертикальных опор, связанных снизу лежнем, а сверху – прогоном. Месторасположение каждой стойки должно совпадать с шагом стропил, которые будут на них опираться. Для устойчивости закрепите раму подкосами.
  2. Примерьте стропило по месту и подрежьте его снизу в трех опорных точках, дабы увеличить площадь прилегания к мауэрлату и лежням, как изображено на фото.
  3. Установите стропильную ногу и прикрепите ее с помощью саморезов на стальных уголках, Операцию повторите в 3 точках, затем переходите к следующей балке.
  4. Подрежьте ноги карнизных свесов, а после зашейте их снизу и по бокам вагонкой. Это удобнее делать, пока не уложено кровельное покрытие.

Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:

Обрешетка и финишное покрытие

Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).

Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:

  • под металлочерепицу – 35 см;
  • для профнастила и шифера – 50—60 см;
  • под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.

Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается в нашем руководстве.

Расчёт нагрузки на стропильную систему двускатной кровли

Стропильная система испытывает определённые нагрузки, которые можно разделить на два вида.

  1. Постоянные нагрузки, действующие независимо от любых других факторов. Их величина определяется конструкцией кровельного пирога и состоит из веса гидроизолирующих и парозащитных плёнок, утеплителя, доборных элементов, крепежа и любых других элементов кровельного покрытия, включая финишное. На практике средний вес всех составляющих кровли дома составляет порядка 40–45 кг/м2. Более точно эту величину можно вычислить, просуммировав значения удельной нагрузки каждого используемого материала, которые можно взять из справочных таблиц. Рассчитывая вес кровли, рекомендуется заложить запас прочности величиной в 10%.

  2. Переменные нагрузки. К таковым относятся воздействия ветра и снега в зависимости от их интенсивности. По сути, кровля дома представляет собой парус, воспринимающие нагрузку от ветра. Сила непосредственного воздействия на кровлю по нормали зависит от угла наклона ската — чем он меньше, тем ниже нагрузка. Одновременно на подветренном скате возникают завихрения, и появляется нагрузка на крышу с обратным вектором воздействия. При ураганных ветрах усилие на отрыв может достигать 630 кг/м2. К переменным нагрузкам относятся и снеговые воздействия. Нужно заметить, что они также имеют чётко выраженные региональные показатели.

Очевидно, что тщательный расчёт нагрузок от снега и ветра с учётом местных климатических условий жизненно необходим при выборе конструкции и материалов кровли. Эти нагрузки можно определить по карте, составленной на основании СНиП 2.01.07–85.

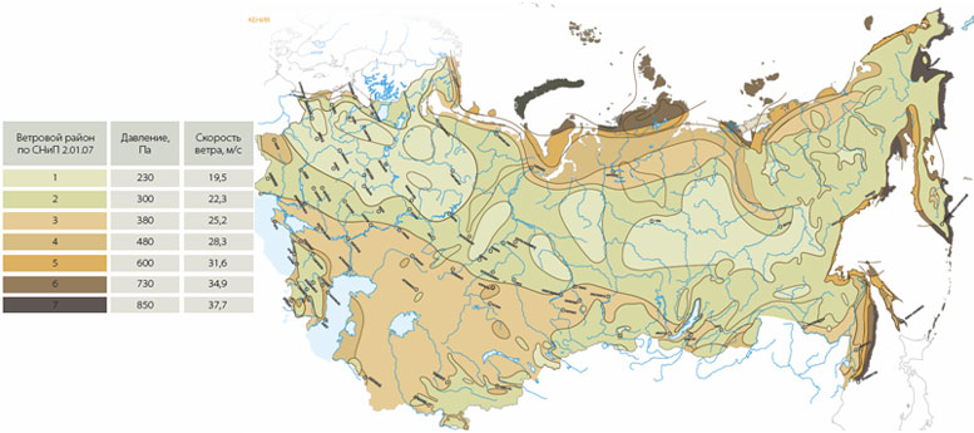

По карте можно определить величину ветровой и снеговой нагрузки в регионе строительства

Отмеченные на картах значения снеговой и ветровой нагрузки для каждого района называются нормативным. Для того чтобы получить расчётную снеговую нагрузку, нормативную величину нужно умножить на специальный коэффициент, который учитывает угол наклона крыши. Этот коэффициент равен:

  • 1 при уклоне менее 25o;
  • 0,7 при угле наклона от 25 до 60o;
  • 0 для более крутых скатов.

Расчётная ветровая нагрузка определяется умножением нормативного значения на коэффициент, учитывающий высоту здания и тип местности, в которой ведётся строительство.

Высота здания, м
Зона55–1010–20
А (побережья водоёмов и другие открытые участки, территории без лесных массивов (степи, тундра и пр.)0,7511,25
B (участки с лесом, городскими домами и другими препятствиями для ветра (в том числе рельефными складками) высотой от 10 м)0,50,650,85
C (плотно застроенный городской массив, в котором средняя высота зданий составляет 25 м)0,40,40,55

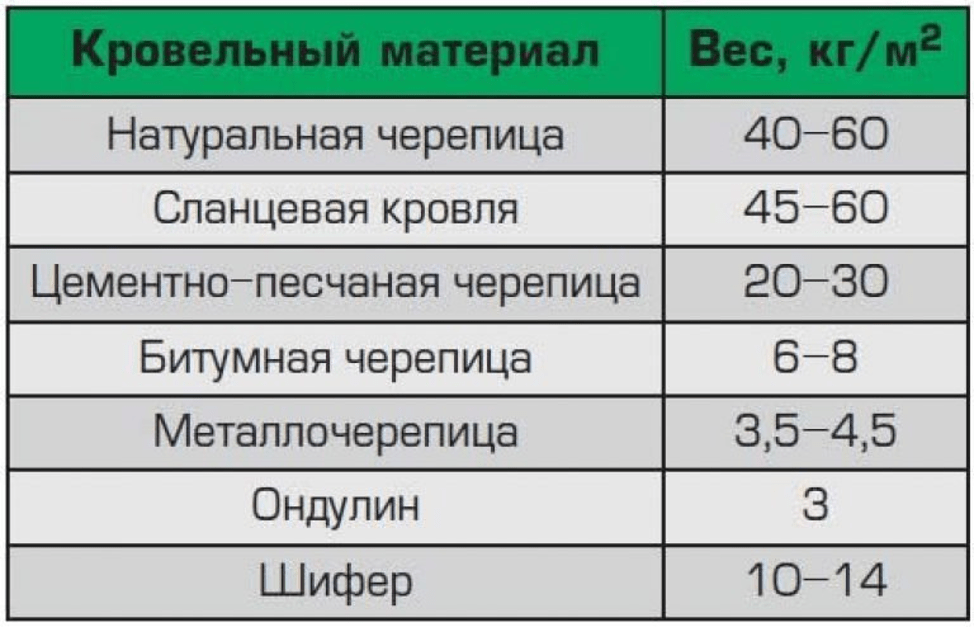

Удельную нагрузку наиболее популярных кровельных материалов можно взять из следующей таблицы.

Таблица: весовые показатели некоторых материалов для крыши

Наименование кровельного материалаМасса 1 м2, кг
Пролимерно-битумная мягкая черепица7–8
Рулонно-битумные полимерные кровли4–8
Металлочерепица4–6
Ондулин3–4
Лист профилированный, фальцевая кровля4–6
Черепица цементно-песчаная40–50
Черепица керамическая35–40
Шифер10–14
Сланцевые материалы40–50
Медные листовые материалы8

Учитывать особенности воздействия разных видов нагрузок можно только в совокупности, поэтому расчёты подобного характера нужно доверить опытному специалисту.

Фото односкатной крыши

https://www.youtube.com/watch?v=isx9IagCHIA

Также рекомендуем просмотреть:

  • Конек крыши
  • Система крыши
  • Угол крыши
  • Устройство крыши
  • Ломаная крыша
  • Проект крыши
  • Утепление крыши
  • Четырехскатная крыша
  • Мансардная крыша
  • Вальмовая крыша
  • Крыша дома своими руками
  • Труба на крыше
  • Крыша из ондулина
  • Гидроизоляция крыши
  • Течет крыша
  • Ремонт крыши
  • Правильная крыша
  • Плоская крыша
  • Крыша из шифера
  • Как сделать крышу
  • Стропильная система
  • Крыша из металлочерепицы
  • Снегозадержатели на крышу
  • Кровля крыши
  • Снег на крыше
  • Профнастил для крыши
  • Крыша гаража
  • Красивая крыша
  • Зеленая крыша
  • Установка крыши
  • Двухскатная крыша
  • Крыша бани
  • Монтаж крыши
  • Покрыть крышу
  • Крыша дома

Делаем крышу своими руками

Пошагово рассмотрим процесс создания кровли пристройки, имеющей один скат, самостоятельно.

Шаг 1. Определившись с проектом и решив, какой будет создаваться односкатная кровля, можно приступать к ее монтажу. Первым делом требуется уложить мауэрлат, на который и будет опираться система стропил. В данном случае мауэрлат нужно закрепить на несущей стене пристройки и на параллельной ей несущей стене. Для начала следует в тело стены установить болты.

Вначале устанавливаются болты

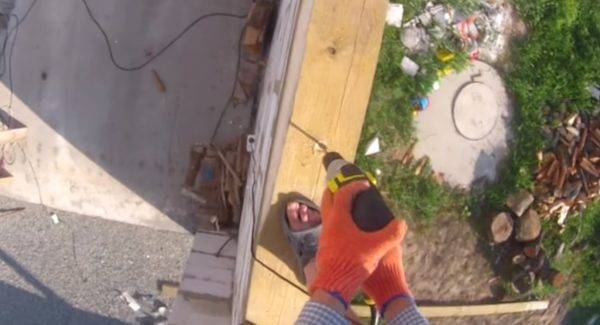

Шаг 2. Далее нужно просверлить в брусе, подобранном для мауэрлата, отверстия под болты. Чтобы нанести отметки на брус, по которым будут выполняться отверстия, можно уложить его поверх болтов и постучать в области них молотком. На дереве останутся отпечатки. Вот по ним и изготавливаются отверстия нужного диаметра.

В брусе сверлятся отверстия

Шаг 3. После этого мауэрлат нужно установить на его законное место, надев отверстиями на болты. А в области верхней части отверстий нужно сделать выемки для гаек, которыми мауэрлат будет притягиваться к торцу стены.

Установлен мауэрлат

Проделываются выемки для гаек

Шаг 4. Требуется закрутить все гайки на болтах, держащих мауэрлат.

Закручиваются гайки

Шаг 5. На мауэрлате нужно сделать разметку по местам крепления стропил в соответствии с выбранным шагом. Для этого используются карандаш и угольник.

Нанесение разметки

Шаг 6. Также на стене дома, противоположной предыдущей, крепится второй брус на болты, только закрепляется он выше в соответствии с выбранным углом ската. И на него также наносится разметка для установки стропильных ног.

Крепление второго бруса

Шаг 7. Стропильные ноги нужно подготовить к установке – обработать деревозащитными составами, а затем – сделать необходимые спилы, которые позволят их установить.

Создание спилов на стропильных ногах

Шаг 8. В соответствии с нанесенной разметкой стропильные ноги нужно установить. Один край упирается на мауэрлат, а второй – на доску, закрепленную на стене

Доски важно зафиксировать при помощи крепежного элемента

Установка стропильных ног

Процесс установки стропил

Шаг 9. Далее останется только сделать обрешетку – перпендикулярно стропильным ногам. И закрепить на ней выбранный кровельный материал.

В данном случае отмечается значительная экономия материалов, так как не нужно отдельно изготавливать фронтон – его заменит стена дома. В противном случае понадобится сделать подъем стены до требуемого уровня крыши или же создать фронтона кровли. Но и расход материалов будет больше.

Схема сооружения стропильной системы односкатной крыши над пристройкой

Также монтаж односкатной крыши, если она слишком большая, подразумевает установку дополнительных опор – подстропильных ног. Они одним концом должны упираться в балки перекрытия, давая опору стропилам. Это позволит избежать прогиба кровли под своим собственным весом. Если этой мерой пренебречь, то брус, использованный для создания стропил, со временем начнет провисать и может деформироваться, что отрицательно скажется и на состоянии остальных элементов кровли, в том числе и самого кровельного покрытия.

Если нужно укладывать теплоизоляционные материалы, а также гидроизоляцию, то они монтируются на этапе, следующим за созданием обрешетки. К ней сначала фиксируется гидроизоляционный материал (для крепления можно использовать строительный степлер), после чего укладывается слой утеплителя. Но понадобится смонтировать и уровень контробрешетки, к которой непосредственно будет прикрепляться сам кровельный материал.

Утепление односкатной крыши

Процесс укладки кровельного покрытия будет зависеть от того, какой материал был выбран

Важно максимально придерживаться технологии укладки того типа материала, который используется. Обычно инструкции по монтажу предоставляет производитель покрытия

Видео – Создание односкатной кровли

Односкатная крыша – прекрасный вариант простой кровли, который позволит сэкономить деньги и время. С задачей ее возведения справиться сможет любой, даже начинающий строитель. Это – наилучший вариант для обустройства беседок, пристроек и простых сооружений на приусадебном участке или возле частного дома.

Что надо знать о выборе материала

Как и в любой другой конструкции, на долговечность и надежность влияет правильно подобранный материал. Чтобы знать, как сделать односкатную крышу правильно, необходимо придерживаться следующих рекомендаций:

Для сооружения каркаса понадобятся стропила, которые монтируются на мауэрлат

В этом случае необходимо уделить внимание влажности древесины, норма которой составляет 20%. Из пород деревьев выбирают хвою и лиственницу

Диаметр балок может быть разным, все зависит от массы конструкции. По технологии сечение бруса не должно быть меньше 10 см. Для увеличения срока службы крыши все деревянные элементы необходимо обработать пропиткой.
Если будет предусматриваться мансардное помещение, то следует позаботиться о наличии оконного проема.
Для изготовления обрешетки подбираются доски меньшего качества. Но доска не должна быть сучковатой и влажной. Допустимая толщина досок составляет 2 см.
Для монтажа торцевой планки используют обрезные доски. Чтобы обеспечить надежность местам соединения элементов кровли, рекомендуется комбинировать все крепежи: саморезы, гвозди и анкера. Для усиления конструкции применяются скобы, металлические уголки и другие крепежные детали.
Пенополистирол или минеральная вата послужат утеплительными материалами.
Для предотвращения конденсата укладывается пароизоляционная пленка. Под само кровельное покрытие укладывается слой гидроизоляции.
Если угол ската маленький, то применяется наплавляемое покрытие, а если угол большой, то монтируют металлическую черепицу или шифер.

Стропильная система должна быть прочной и надежной, поэтому предпочтение отдают клееному брусу. Такой материал превосходит обычный брус по множественным показателям.

Как рассчитать нагрузку разного типа?

Кровельная нагрузка делится на 2 типа:

Постоянная. Такой нагрузкой считается вес стропильной системы, кровельного материала, слоя тепло и гидроизоляции, всех элементов кровли. Сюда же относят вес дымоходной трубы, спутниковых антенн для телевизора, обшивка чердака (если таковой имеется).
Чтобы рассчитать постоянную нагрузку на крышу, нужно просуммировать вес всех выше перечисленных элементов.

Временная. К временной нагрузке относят вес снежного покрова зимой, периодическое воздействие ветра.
Здесь порядок расчетов будет в разы сложнее предыдущего вида, поскольку придется учесть данные в конкретном регионе о силе, направлении ветра, возможный объем снега

Причем во внимание следует брать не только средние данные, но и предельные шквальные погодные проявления.

Снеговая

Давление, которое снег будет оказывать на крышу, зависит от показателя наклона ската. Для Москвы и области снеговая нагрузка при угле наклона ската в 30 градусов будет около 130 кг на 1 кв. м.

В средней полосе России с небольшими периодическими снегопадами хватит уклона в 30-35 градусов. Своим ходом снег сможет сходить с односкатки уже под углом 15 градусов и выше. Верхним пределом наклона считается показатель в 60 градусов. Делать крышу круче не рекомендуется.

Для точного вычисления снеговой нагрузки используется формула:

  • Sg – масса снега на 1 квадратный метр кровли, что выпадает в заданном регионе.
  • µ – коэффициент на поправку, учитывается угол наклона ската. Для крыш с показателем до 25 градусов составляет 1, свыше 25 градусов коэффициент будет 0,7.

Ветровая

Для расчета ветровой нагрузки на 1 квадратный метр понадобится формула:

  • Wo – сила ветра в определенном регионе согласно общепринятым нормативам.
  • k – коэффициент поправки, который учитывает рельеф региона, высоту над землей.

Чтобы получить общий показатель ветровой нагрузки, полученный результат умножают на площадь кровли.

Поэтому опытные строители рекомендуют к полученному результату добавлять еще 20%.

Для местности с частыми сильными бурями делать слишком крутую или пологую крышу не стоит – ее может сорвать резкий порыв ветра. Плоскость ската необходимо направить в наветренную сторону.

Уход за односкатной крышей

Если было принято решение построить крышу с одним скатом, то стоит помнить о том, что за ней нужно правильно ухаживать:

Понадобится выполнять регулярную очистку от снега, особенно в случае больших снегопадов и весной.
Важно постоянно контролировать состояние деталей конструкции крыши, а также своевременно устранять выявленные недостатки. Обязательно нужно осматривать конструкции стропил

В некоторых случаях древесина может быть ослаблена в связи с поражением гнилью или грызунами.
Во время осмотра также рекомендуется удалять скапливающийся между волнами шифера мусор, так как он негативно влияет на состояние кровли. Во время дождя в этих местах будет скапливаться большое количество воды, которая через некоторое время может разрушить шифер. В таком случае снег будет накапливаться быстрее.

Если соблюдать данные правила, то частный дом с односкатной кровлей будет служить много десятков лет. Чтобы исключить сложности из-за чрезмерного количества осадков, понадобится ещё на этапе составления проекта продумать то, как будет проходить обслуживание кровли, а также предусмотреть размещение удобных выходов на крышу.

Изготовить крышу подобного типа несложно, понадобится лишь придерживаться изложенных в нашей статье правил и грамотно составить чертёж будущей конструкции.

Гидроизоляция плоской или малоуклонной односкатной крыши

Этот вопрос достаточно важен, поэтому рассмотрим его отдельно. Плоские или почти плоские односкатные крыши, которые обычно застилают рулонными кровельными материалами, требуют усиленной гидроизоляции.

Поэтому для них вначале выполняется первичная гидроизоляция поверх ровной поверхности (плиты или сплошного настила на балках перекрытия), потом монтируется утеплитель под стяжку, далее – еще два или более слоев гидроизоляции.

Необходимый для стока дождевой воды уклон обеспечивается так называемой «разуклонкой», то есть насыпью из керамзита, которая позволяет увеличить толщину стяжки с одной стороны и уменьшить с другой.

Для ремонта или улучшения свойств плоской кровли часто пользуются жидкими битумно-полимерными мастиками, наносимыми в два-три слоя.

Также эти мастики используют для гидроизоляции примыканий кровли, например, к парапету. Однако в целом кровли с уклоном менее 5…10 градусов в одноэтажных частных домах используются редко – климат нашей страны не располагает к подобному стилю застройки. Чаще подобные варианты применяются в многоэтажном строительстве.

При малоуклонных крышах удобна также гибкая черепица. Она укладывается поверх слоя гидроизоляции и дает надежную защиту от атмосферных осадков.

Определяем высоту, на которую требуется поднять стену

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.

Как высчитать параметры односкатной крыши

При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.

Пример рисунка в ScratchUp

Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.

Типы

Различают 2 основных типа:

  1. Фронтальный или фронтонный. Выступает гармоничным продолжением крыши за границами ската. Длина колеблется от 40 до 100 см (точный показатель зависит от расположения выпуска карниза). Допустимо увеличение в большую сторону. Назначение – защита фасада дома от осадков. Фронтальный тип редко оставляют открытым, практически всегда закрывают подшивкой. По устройству бывают оформленными заподлицо или с выступом.
  2. Боковой или карнизный. Чаще применяется при двускатном типе крыши. Проходит вдоль боковых стен дома. Длина колеблется 50-60 см. Оставить открытым или обшить – решают хозяева.

Монтаж односкатной стропильной системы над пристройкой

Очень часто возникает необходимость сделать пристройку к основному зданию. Для соответствия дополнительного строения общему экстерьеру рекомендуется делать односкатную крышу. Кроме того, такая конструкция не будет задерживать осадки.

Стропильная система каркасного дома в этом случае должна иметь наклон около 20 градусов. Опорой для стропильных ног станут несущая стена дома и противоположная стена пристройки. Если пристройка имеет длину более 4,5 метров, то необходимо установить подкосы, которые обеспечат жесткость стропильной системе. Подкосы рекомендуется устанавливать под углом не более 45 градусов.

Для изготовления стропильных ног используют доски 5*20 см, которые устанавливаются с шагом 0,7 метра. Подкосы можно сделать из досок размером 5*15 см, а для обрешетки лучше выбрать доски 2,5*10 см.

Сооружение стропильной системы с одним скатом выглядит следующим образом:

  • На кирпичную стену пристройки укладывают гидроизоляционный материал, а поверх него вровень с внутренней плоскостью стены устанавливают брус сечением 10*15 см. Фиксацию бруса выполняют болтами, установленными с промежутком 8-10 см.
  • В несущей стене дома делают пазы глубиной 12 см и шириной немного больше толщины стропилины. Расстояние между пазами должно составлять около 0,7 метра. Еще одним ответом на вопрос, как закрепить стропила на односкатной крыше, может стать использование П-образных металлических кронштейнов, зафиксированных на стене.
  • Из доски размером 5*20 см делают шаблон стропилин.
  • По шаблоны изготовляют все стропилины и устанавливают их согласно сделанным пазам или кронштейнам. Верхняя часть крепится металлическими уголками, прикрученными с одной стороны к стене, а другой к стропилине. Внизу фиксацию выполняют скобами или уголками.
  • Используя обрезок доски, делают шаблон подкоса. При этом следует помнить, что угол наклона не должен превышать 45 градусов, а упор внизу нужно расположить ниже высоты противоположной стены на 0,2-0,3 метра.
  • Чтобы определить расположение пазов под подкосы, нужно визуально провести вертикальную линию от верхнего паза и отступить на 5 см в какую-либо сторону. Пазы также должны располагаться на расстоянии 0,7 метра друг от друга.
  • Чтобы установить подкос в паз, нужно сделать спил нижнего угла подкоса. При этом величина спила должна составлять 0,1 м.
  • Для определения линии верхнего запила подкос устанавливают в паз, а верх прикладывают к стропилине. Место их пересечения определяет верхний спил.
  • По этому шаблону нужно изготовить остальные подкосы и установить их, используя металлические зубчатые пластины.
  • Карнизы формируются с помощью кобылок, установленных на наклонных стенках пристройки. Под кобылки обязательно нужно укладывать гидроизоляцию.
  • Далее обшивают стропильную систему ветровой доской по всему периметру и наколачивают обрешетку.

По приведенной схеме можно выполнять монтаж односкатной стропильной системы над верандами и хозяйственными блоками.

Виды стропильной системы

Система стропильных элементов крыши – каркас, который несет на себе и распределяет вес крыши по периметру несущих стен, придавая устойчивость конструкции. В зависимости от размещений опор выделают два типа стропил:

  1. Наслонная. Этот способ организации стропильной системы подразумевает использование внутренних перегородок для того, чтобы получить дополнительную опору. На несущую стену, расположенную посредине помещения, устанавливают стойки, которые поддерживают стропильные ноги в середине. Если задействовать две несущие внутренние перегородки, можно таким образом перекрыть постройки с шириной до 16 м.

  2. Висячая. Это более сложная стропильная система, которая опирается только на внешние стены, поэтому для ее стабилизации требуется больше вспомогательных элементов. Наибольшая ширина постройки, которую можно оборудовать висячими стропилами, составляет 7,5 м, причем для этого потребуется довольно сложная конструкция из двух подкосов, бабки и затяжки. Чтобы правильно рассчитать висячую стропильную систему требуются глубоки знания и опыт.

Схема крепления стропил к мауэрлату

Состав стропильной системы

Схема односкатной крыши для сооружения шириной до 4,5 м наслонного типа включает в себе ограниченное количество элементов. Основой для стропильной системы служит мауэрлат, изготовленный из прочного бруса 150х150 мм.

Его закрепляют на верхнюю обвязку постройки вдоль стен, на которые монтируют скаты. Чтобы сформировать уклон крыши, стены возводят разной высоты. Также крыше требуются стропильные ноги, из изготовляют из досок размером 50х150 мм.

С обои концов доски выполняют запилы для к мауэрлату. Ноги устанавливают на мауэрлатный брус, вставляя его в запилы, фиксируя с помощью металлических уголков.

Конструкция стропильной системы

Конструкция стропильной системы

Чтобы равномерно распределить вес кровельного материала на все стропильные ноги, требуется монтаж обрешетки. Для мягких видов кровли, не способных самостоятельно держать форму, используют сплошной тип обрешетки из влагостойких фанерных листов.

Если же используется профнастил или черепица, достаточно приколотить рейки 25х50 мм поперек стропил с шагом 20-13 см. В усложненную стропильную систему односкатной крыши входят затяжка, подкосы, стойка и бабка.

Все элементы изготавливают из древесины первого сорта, просушенной до оптимальной влажности 15-18%, ошкуренной и обработанной антисептической пропиткой глубокого проникновения.

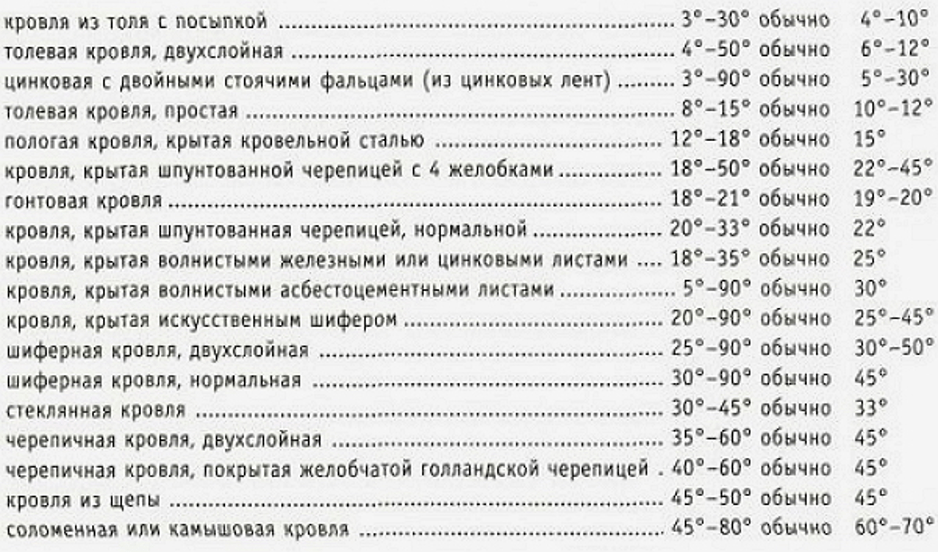

От чего зависит угол наклона односкатной крыши

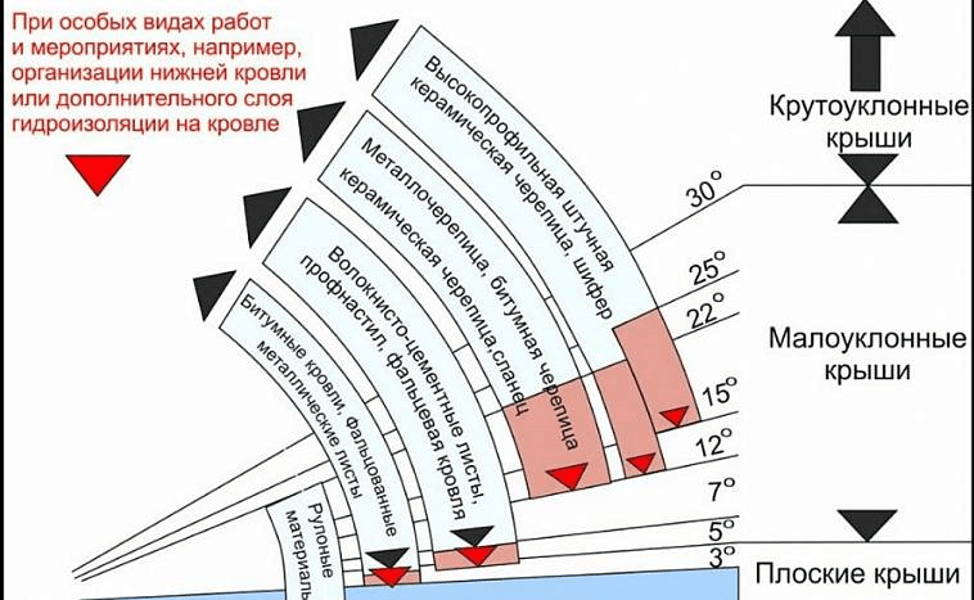

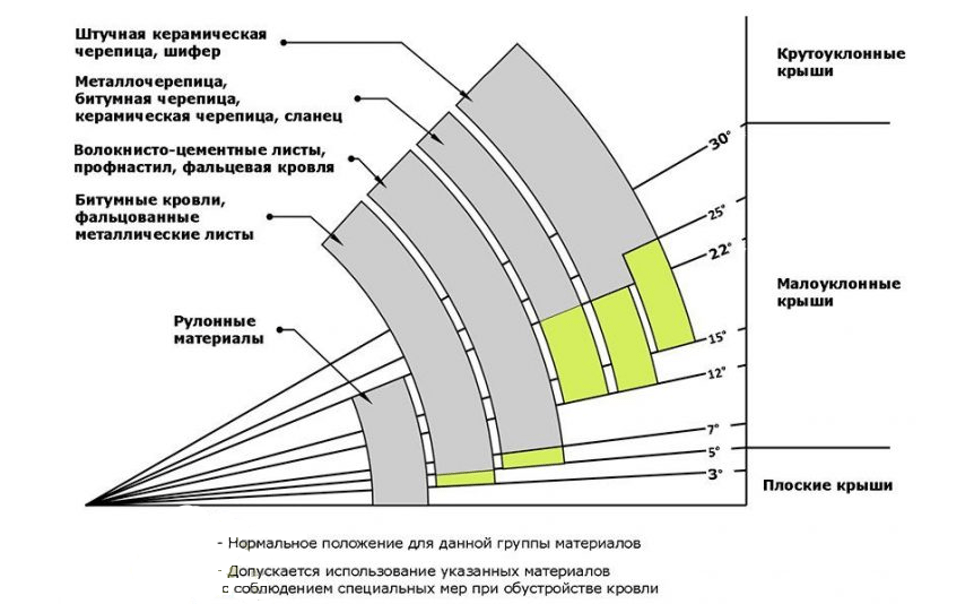

Различают плоские (до 5 градусов к горизонтали), малоуклонные (5…30 градусов) и крутоуклонные (свыше 30 градусов) односкатные крыши. При этом плоские и малоуклонные крыши требуют устройства очень тщательной гидроизоляции и отвода воды – это связано с тем, что снег на таких поверхностях задерживается и начинает таять снизу, от тепла, излучаемого домом.

Снеговые и ветровые нагрузки

Эти параметры имеют большое значение при выборе угла наклона.

Считается, что с крыши, имеющей уклон менее 20 градусов, снег не сползает, остается лежать на поверхности. При большем уклоне сохранность снежного покрова зависит от типа кровельного материала. На крышах с углом наклона более 50 градусов снежный покров не задерживается, вне зависимости от покрытия, кроме определенных случаев (немедленное оледенение, сложные конструкции).

Необходимость учитывать вес снегового покрова связана с расчетом крыши на прочность, поэтому до начала проектирования необходимо уточнить снеговые нагрузки данного региона. Информацию можно найти в СП 20.13330.2016, раздел 10 «Снеговые нагрузки». Там же в разделе «Воздействия ветра» есть данные для расчета ветровой нагрузки.

Упрощенно «прикинуть» снеговую нагрузку можно по карте РФ (районирование территории по весу снегового покрова и ветровые районы). Следует понимать: эти данные упрощены и не учитывают возможных нюансов, связанных с преобладающими ветрами, характером местности и другими факторами.

Ветровая нагрузка считается в том числе с учетом высоты здания и зоны его расположения. Зона А – открытые пространства, зона В – лесные массивы, городская плотная застройка.

При высоте постройки менее 10 м допустимо не принимать во внимание ветровую нагрузку, за исключением зданий, расположенных на больших открытых пространствах.

При расчете оптимального угла наклона конструкции необходимо учитывать:

  • для снижения ветровой нагрузки необходимо уменьшать угол ската;
  • для снижения снеговой нагрузки (обеспечение соскальзывания снега) следует увеличивать угол.

Таким образом, принятое решение – компромисс между желанием избавиться от регулярной чистки крыши от снега и нежеланием заново настилать сорванное ветром покрытие. Примеры расчета с учетом снеговой и ветровой нагрузки показаны ниже.

Выбор типа покрытия

В зависимости от того, насколько круто скат наклонен к горизонтали, можно выбрать тот или иной кровельный материал. Иногда встречается обратная задача – кровельный материал уже выбран, теперь необходимо определить допустимый угол наклона.

Более детально перечислены допустимые и обычно применимые углы кровли для разных материалов в таблице ниже.

Внимание: для крутоуклонных крыш неприменимы тяжелые хрупкие материалы! Также необходимо учитывать надежность крепления отдельных элементов и правильно рассчитывать гидроизоляцию!

Вес кровельного материала можно принять ориентировочно по таблице ниже или выяснить самостоятельно у производителя/продавца.

Важно: при расчете стоит опираться на максимальную цифру, это даст необходимый запас прочности конструкции!

Утепление и гидроизоляция

Здесь только одно правило: чем меньше , тем тщательнее должна быть гидроизоляция. Так, для плоских и малоуклонных конструкций необходимо устраивать двухслойную изоляцию с тщательной проклейкой стыков и обязательной укладкой полотнищ (рулонов, пленки) внахлест с запасом не менее 20 см.

Утепление крыши зависит от региона проживания, его температурного диапазона, планируемой эксплуатации помещений под кровлей, отопления здания в целом и других нюансов. Расчет теплоизоляции здесь подробно излагаться не будет.

Тип и удельный вес выбранных материалов необходимо определить заранее, это требуется для расчета сборной нагрузки от «кровельного пирога» на общую конструкцию и несущие стены.

Что важно знать при монтаже крыши из профнастила

Помимо всего вышеперечисленного, есть ещё некоторые особенности, с которыми стоит ознакомиться тому, кто хочет обустроить односкатную крышу из профнастила:

Чем толще профилированные листы, тем выше их прочность, однако вместе с этим повышается и вес кровельной конструкции. Толщину и вес профлистов обязательно нужно учитывать до того, как покрыть односкатную крышу профнастилом своими руками, обустроив для тяжёлой кровли более прочную систему стропил.
Помимо этого, следует учесть, что массивная кровля из профнастила с усиленной опорной системой оказывает повышенную нагрузку на фундамент и стены. По этой причине, наиболее правильным будет предусмотреть использование таких материалов ещё на этапе проектировки здания. Если же производится реконструкция крыши, то устанавливать их можно только при демонтаже таких же тяжелых покрытий.
Не последнее значение имеет и тот факт, что использование профлистов большой толщины и особо прочных стропильных элементов ведет к удорожанию постройки в целом.
Наибольшую проблему в плане возникновения протечек представляет тающий снег, проникающий в подкровельное пространство через малейшие щели
Поэтому в морозных регионах с частыми снегопадами следует уделить особое внимание водонепроницаемости кровельного покрытия.
Не следует пренебрегать обустройством эффективной вентиляционной системы для кровли

При плохом проветривании процесс конденсации приводит зимой к образованию ледяных наростов и сосулек на карнизных свесах
В жаркое время года эффективная циркуляция воздуха не менее важна, способствуя некоторому остыванию кровельного сооружения, что особенно важно для битумных элементов.

Наконец, стоит отметить, что наряду с простыми односкатными крышами из профнастила в последние годы встречаются и более сложные конструкции. Примером может служить интересное сочетание двух разноуровневых односкатных кровель, которые вместе образуют некое подобие двухскатной крыши, но без общего конька. Такое устройство кровли выгодно отличается тем, что несмотря на наличие двух скатов, здесь нет слишком большой нагрузки на фундамент и стены – ни от самого кровельного сооружения, ни от скоплений снега на крыше в зимний сезон.

Что же касается основных правил и порядка монтажа, то каждый скат на таких кровлях обустраивается в соответствии с теми же принципами, что были перечислены для обычной односкатной крыши.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
