Технология монтажа гибкой черепицы
Как и все строительные процессы, укладка битумной черепицы делится на два этапа: подготовка, и непосредственный монтаж кровельного материала.
Подготовительные работы
Первая подготовительная операция – это установка капельника. Собой этот элемент, изготовленный из окрашенного стального оцинкованного листа, представляет уголок длиною до 3 м. Ширина каждой полки варьируется в пределах 15-25 см. Назначение капельника – усилить карнизный свес и создать условия, при которых стекаемая с крыши вода не попала бы под обрешетку.
Крепят капельник к обрешетке кровельными гвоздями, которые забивают в верхнюю полку в шахматном порядке через каждые 15 см. Соседние планки устанавливают между собой внахлест со смещением минимум 3 см.

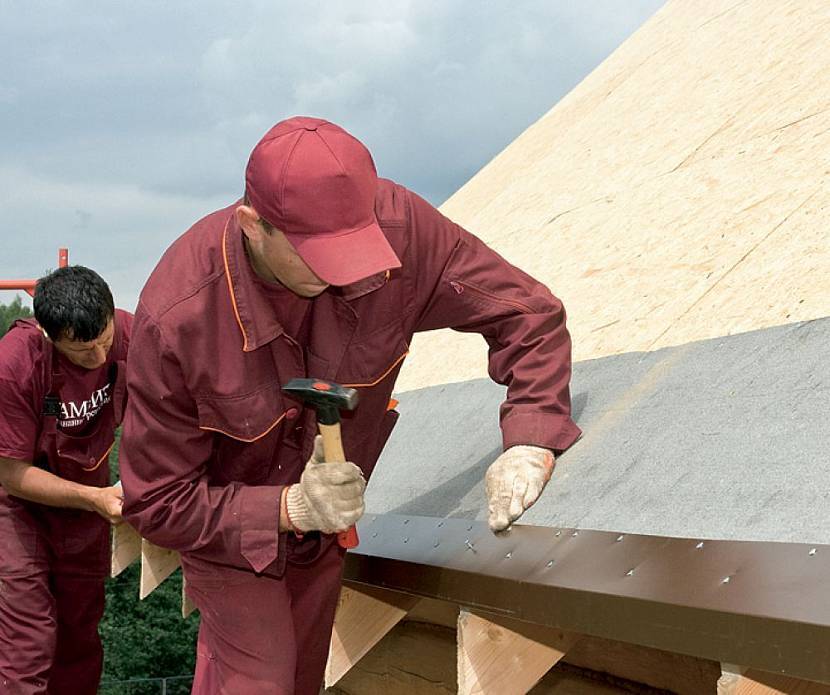

Монтаж капельникаИсточник eltctricon.ru
Монтаж подкровельного (подкладочного) ковра
Сначала, что такое подкровельный ковер. Это рулонный материал из категории битумно-полимерных. Его укладывают на обрешетку, чтобы:
- Выровнять незначительные дефекты уложенной на стропила обрешетки.
- Увеличить гидроизоляционные качества кровельного покрытия.
- Предотвратить образование конденсата на деревянном настиле.
Итак, технология укладки мягкой черепицы на крышу начинается с монтажа подкровельного материала. В первую очередь его полосами укладывают на ендовы и карнизы. Но начинать надо с ендов. Подкладочный материал имеет ширину 1 м, поэтому его раскладывают так, чтобы он закрывал скаты от ендовы в две стороны по 50 см. При этом материал этого типа является самоклеящимся, поэтому обрешетку под ним не обрабатывают клеящими составами.

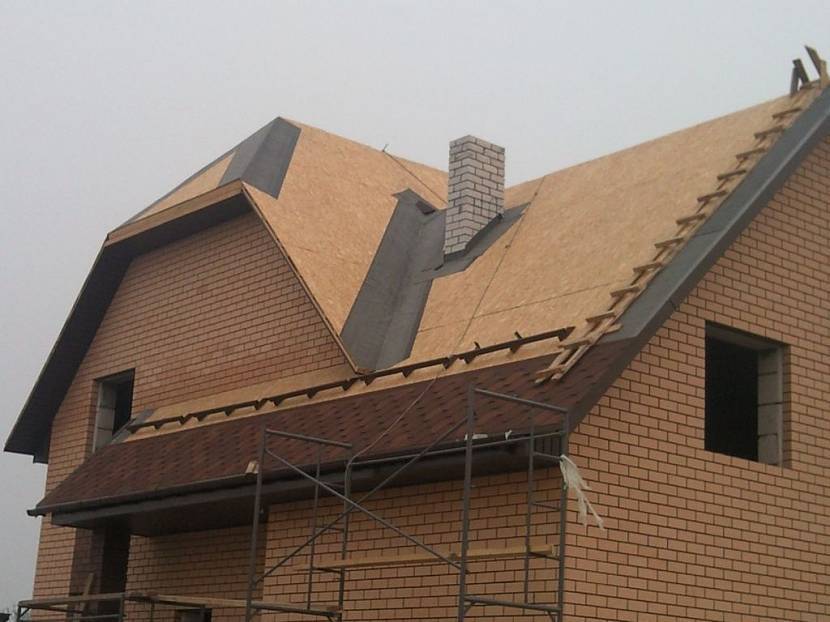

Подкладочный материал, уложенный на ендовуИсточник gorizont-k.ru
Затем укладывают покрытие на свесы вдоль карниза. При этом вертикальную свисающую полку капельника прикрывают наполовину. Далее закрывают рулонным материалом оставшуюся открытую площадь ската крыши. Здесь несколько нюансов:
- полосы подкровельного ковра укладывают на уже уложенные (на карниз и на ендову) так, чтобы горизонтальные стыки покрывались внахлест в 10 см, вертикальные в 15;
- в каждую уложенную полосу забивают оцинкованные гвозди в местах нахлеста, то есть шляпки крепежей должны оставаться под краем соседней полосы, шаг крепежа 20-25 см;
- полосы подкладочного ковра, которыми накрывают основную часть ската, укладывают перпендикулярно карнизу и коньку крыши, начиная снизу, раскатывая рулон вверх;
- каждую полосу крепят по периметру гвоздями;
- для повышения герметизации стыков края полос промазывают битумной мастикой.

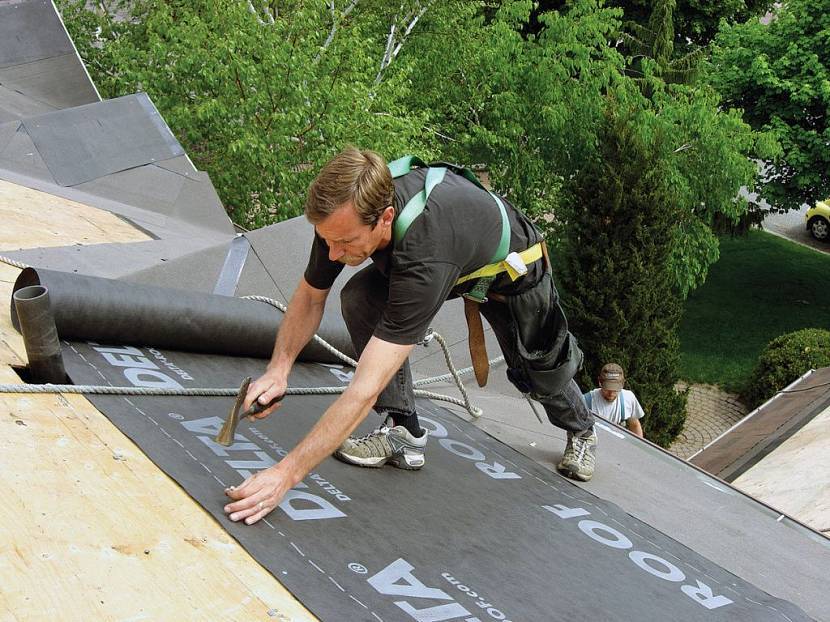

Укладка подкладочного материала на скат крышиИсточник eltctricon.ru
После того как подкровельный ковер будет полностью уложен, монтируют фронтонные планки. Они закрывают края уложенного материала вдоль ската и не дадут впоследствии проникнуть под него влаге. Монтаж планок производят точно так же, как и в случае с карнизными элементами.
Теперь необходимо усилить гидроизоляционные качества ендовы, потому что этот элемент подвергается самым большим нагрузкам от дождя и таящего снега. Для этого используют ендовый ковер – материал рулонного типа, изготовленный на основе резинобитумного состава, усиленного полиэстеровой сеткой. Он подбирается в цвет битумной черепицы.
Его просто раскладывают на ендову, приклеивая к подкладочному ковру битумной мастикой, которую наносят под края материала шириною 10 см. Дополнительно уложенную полосу пробивают по краям кровельными гвоздями. Шаг между крепежами – 20-25 см, отступ от краев полосы – 3 см.

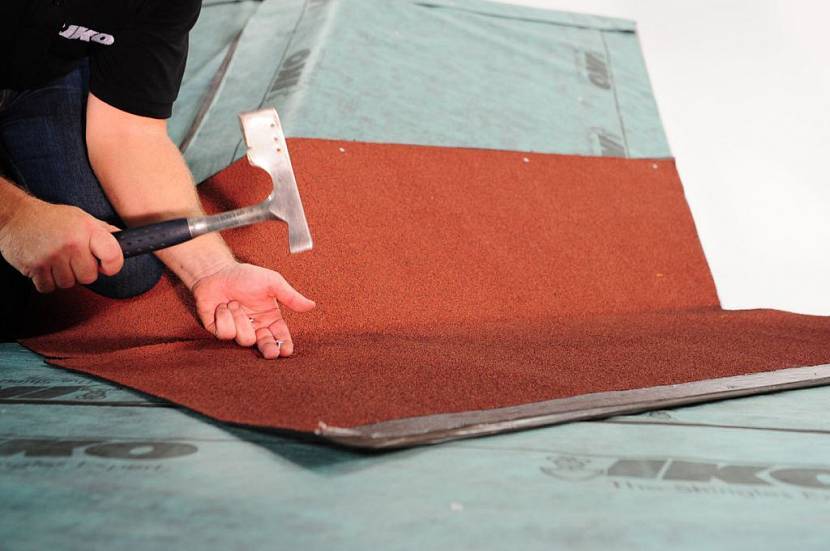

Монтаж ендового ковраИсточник famy.hr
Когда нужна вентиляция кровли
С тем, что любому жилому дому нужна вентиляция, поспорить сложно – ее всегда выполняют в виде слуховых окон, продух, каналов в стенах или с помощью специальных электрических приборов, усиливающих тягу.
А вот к вентиляции подкровельного пространства не все хозяева относятся с требуемой серьезностью. Однако есть типы крыш, которые обязательно необходимо оборудовать отдельной вентиляционной системой:
- крыши, покрытые гибкой черепицей, нуждаются в хорошем вентилировании из-за своих конструктивных особенностей. Дело в том, что битумная черепица монтируется с помощью клея, для нормальной прочности крыши шаг обрешетки должен быть минимальным. Самое эффективное решение – сплошная обрешетка из влагостойкой фанеры, сбитых досок или OSB-плит. Такая конструкция не имеет естественных зазоров, еще и сам материал черепицы не пропускает воздух – это приведет к застаиванию воздушных масс, нарушению микроклимата под крышей и даже в доме. Чтобы избежать этого, выполняют зазоры на фронтонах, по линии карниза и в коньке крыши. Дополняют вентиляцию специальными элементами (аэраторы, дефлекторы).
- крыши мансардного типа тоже нуждаются в усиленной вентиляции, ведь здесь предполагается проживание людей, которым нужно достаточное количество кислорода и свежего воздуха. Но главная функция системы в таких конструкциях – сбережение тепла в холодный период и поддержание прохладной температуры зимой. Здесь используется естественная циркуляция воздуха – теплый поток вытесняется холодным, который идет снизу. Такой метод позволяет усилить теплоизоляцию, которая на мансардных крышах пролегает прямо под потолком. Обязательно нужна пароизоляционная мембрана, которая будет выводить влажный пар из жилой мансарды на улицу, в то же время, защищая от скопления конденсата внутреннюю поверхность кровли и утеплитель.
- крыши, обработанные металлопрофилем, должны иметь количество воздуховодов, равное 1% от общей площади ската. При этом количество и размеры отдушин для приточного воздуха должны соответствовать слуховым окнам для оттока. Расстояние от утеплителя до кровельных листов не должно быть меньше 5 см, поэтому для обрешетки выбирают брус соответствующей толщины.
Особенности организации вентиляции некоторых видов кровли
Вентиляция крыши из металлочерепицы организуется при помощи специальных кровельных вентилей, которые располагаются непосредственно на кровле. Обустройство такой воздушной циркуляции обеспечивает достаточную вентиляцию всего пространства под кровлей. Благодаря высокой технологичности материалов, конструкция вентилей дает возможность разместить их под разным углом на коньке.
Установку можно делать на планку любой конфигурации и во время строительства кровли и уже на смонтированную кровлю. Гидроизоляция для кровли из металлочерепицы делается с использованием специальной пленки, предотвращающей накопление конденсата и способной улавливать водяные пары. Защита от осадков осуществляется специальным фильтром. При монтаже вентиль устанавливается в местах, не препятствующих воздушной циркуляции. Для создания дополнительной тяги и улучшения вентиляции используются особые вытяжные устройства – дефлекторы. Их можно заменить вентиляторами
Специалисты обращают внимание, что вентиляция крыши из гибкой черепицы требует воздушного промежутка между основанием и гидроизоляцией не менее 5-10 мм
Как сделать вентиляцию крыши – следует изучить перед началом строительства. Для правильного обустройства вентиляционной системы понадобятся специальные материалы и комплектующие, которые будут установлены на свесе карниза, коньке и скате крыши. Вентиляция необходима, прежде всего, чтобы стропила, обрешетка, утеплитель и другие элементы конструкции были изолированы от чрезмерной влажности. Циркуляция воздуха требуется между покрытием крыши и слоем гидроизоляции, между гидроизоляцией и утеплителем. Пароизоляционная пленка устанавливается внахлест и герметизируется специальной лентой. Правильная конструкция кровли предполагает присутствие трех вентиляционных контуров:
Потоки циркуляции воздуха
- движение воздуха необходимо между кровельным покрытием и гидроизоляционным слоем;
- воздушная циркуляция должна осуществляться во всем пространстве между гидроизоляцией и утеплителем;
- вентиляция пространства под кровлей является обязательной частью вентиляционной системы дома.
Экономия на обустройстве системы вентиляции не представляется целесообразной, поскольку может привести впоследствии к более серьезным затратам. Качественный материал для кровли также увеличит срок службы всего дома в целом.
Требования к вентиляции кровли
Главное предназначение вентиляции кровли — осушение кровельного пирога и вывод из-под кровли всех видов влаги, снижающей изоляционные качества и несущую способность стройматериалов.
При условии правильного монтажа вентилирование дает следующие преимущества:
- охлаждает черепицу летом;
- создает условия для равномерного прогрева всех зон подкровельного пространства в холодное время;
- выводит из-под кровли случайно попавшую влагу, что предотвращает появление наледи;
- улучшает эксплуатационные условия стропильной и кровельной системы, исключающие появление коррозии и плесени;
- создает комфортные условия в огражденном крышей чердаке или мансарде, что является актуальным при наличии обустроенных помещений.
Кровельный пирог, смонтированный с нарушением технологии, даже при самой совершенной вентиляционной системе, может стать причиной неэффективного проветривания и накопления влаги внутри. Воздух не сможет свободно циркулировать, если хотя бы один слой уложен с нарушением правил.
Циркуляция воздушных масс под крышей — не только гарантия отсутствия конденсата на металлочерепице, а еще и термическая прослойка. Она не дает проникать холоду в подкровельное пространство при охлаждении отделочного материала или теплу при нагреве
Главное, что правильная кровельная вентиляция обеспечивает длительный эксплуатационный ресурс для всех материалов кровли.
Устройство слуховых и фронтонных окон
Традиционный способ проветривания чердака – установка слуховых и фронтонных окон. Слуховые окна делаются на скатах крыши при отсутствии фронтона. Если есть фронтон, в нем устанавливаются фронтонные окна. Конечно, вентиляция не первостепенная функция чердачных окон.
Как фронтонные, так и слуховые вентиляционные окна располагают так, чтобы в пределах чердака был сформирован естественный воздушный поток без стимуляции вентиляторами
Они предназначены, в первую очередь, для выравнивания давления в чердачном пространстве с уличным во время порывистого ветра. Если ветер обтекает крышу, на чердаке будет давление воздуха более высоким, чем снаружи.
Это способствует по законам физики образованию подъёмной силы, которая снимает крыша. Слуховые и фронтонные окна препятствуют ее образованию, выравнивая давления. Так как никто не хочет, чтобы крыша дома лежала после бури рядом с домом на огороде, слуховые/фронтонные окна нужно делать в любом случае.
Выбор типа слухового окна зависит от эстетических предпочтений хозяина. Оно может быть овальной, трапециевидной или двускатной треугольной крышей. Сейчас их нередко дополняют панорамными окнами, вмонтированными в скаты
Вторая функция чердачных окон – проветривание. Для полноценной вентиляции крыши только окон недостаточно, но как дополнительный способ борьбы с конденсатом они зарекомендовали себя достаточно хорошо.
Существуют следующие типы чердачных окон:
- Фронтонные – самые распространенные конструкции в двускатных крышах. Как и все чердачные окна для целей вентилирования пространства должны располагаться на противоположных фронтонах напротив друг друга. Геометрическая форма фронтонных окон может быть любой.
- Дромеры или кукушки – декоративные конструкции окон, располагающиеся в кровле и выступающие за ее пределы. Дромеры – по большей мере декоративные окна, тем не менее на отлично справляющиеся с функциональными задачами слуховых окон.
- Антидромеры – окна в скатах крыши не выступающие за их пределы, а наоборот слегка утопленные в них.
- Мансардные окна располагаются вровень со скатом крыши.
Все типы окон нуждаются в тщательной гидроизоляции во избежание протекания. Слуховые окна на чердаке в зависимости от того является он жилым или нет, могут застекляться или же остаются открытыми и забираются декоративной решёткой. Застекленные окна обеспечивают необходимую вентиляцию только при открытии створки.
Для устройства слуховых окон продают готовые комплекты с коробкой и наличником для наружной отделки места установки. Изготавливают коробки окон для вентиляции через фронтон из пластика или древесины. Конфигурация окон может быть абсолютно любой. В принципе, в любой момент эксплуатации крыши можно прорезать слуховые или фронтонные окна.
В идеале слуховые окна должны быть все время открыты, но нужно вставить решетку от птиц
Для устройства вентиляционного окна во фронтонной неутепленной стенке вырезается проем равный по форме и по размеру коробке окна. Окно устанавливается в отверстие и закрывается наличником.
В теплоизолированных фронтонах место для окон нужно заранее предусмотреть и установить короб. Короб обеспечит правильную установку рамы, облегчит установку, будет противостоять оседанию утеплителя.
Для обеспечения регулярной циркуляции воздуха окошки на фронтоны монтируют таким образом, чтобы между оконной нижней гранью и верхней линией перекрытия было не меньше 80см и не больше 100см.
Размеры слуховых окон должны быть не меньше 60см на 80см. Расстояние между несколькими окнами должно быть не меньше метра
Более доступной и простой альтернативой фронтонным окнам в бетонных и кирпичных стенах являются вентрешетки с трубкой. Они устанавливаются еще проще.
Перфоратором или станком с буром, снабженным алмазной коронкой, в противоположных стенах выбирают отверстия. Между стеной и тыльной поверхностью решетки наносится герметик. В отверстие заводится венттруба до решетки. Решетка фиксируется.
2
Ширина вентилируемого подкровельного пространства зависит от примененного вами кровельного материала. Подкровельным пространством называют воздушный зазор между нижней частью кровельного материала и гидроизоляционной пленкой или мембраной, за которой находится слой утеплителя. К примеру, если крыша вашего дома покрыта металлочерепицей или любым другим материалом на основе металла, вентилируемый зазор должен составлять не менее 2,5 сантиметров.
При использовании мягкой (битумной) черепицы или прочих рулонных материалов толщина воздушного зазора должна быть не менее 5 сантиметров. Указанные нормы должны соблюдаться, когда делается вентиляция мансарды. Основными элементами системы подкровельной вентиляции являются аэраторы и софиты. Первые играют роль вытяжных отверстий, а вторые обеспечивают приток свежего воздуха, а, значит, препятствуют образованию конденсата и капельной влаги.
Аэраторы бывают обычные, монтируемые в наклонную плоскость кровельного ската, и коньковые, которые устанавливаются в самой верхней точке кровли, то есть на коньке. Количество аэраторов зависит от типа кровельного материала и рекомендаций производителя, однако существует и общее правило. Оно гласит, что на каждые 500 кв.м. вентилируемой площади должен быть 1 кв.м. вентиляционных отверстий. Такое соотношение позволяет качественно проветривать помещение, избегая ощутимых утечек тепла.
Наиболее эффективными считаются коньковые аэраторы, так как они имеют большую площадь выпускных отверстий. Вентиляция мансардного этажа при помощи коньковых аэраторов реализуется довольно просто и не вызывает затруднений даже у новичков. Главное – следовать инструкциям, использовать качественный крепеж и обеспечить хорошую гидроизоляцию в местах примыкания кровельного материала.
Как уже упоминалось ранее, важной частью систем кровельного воздухообмена являются софиты. Софиты – это перфорированные сайдинг-панели, предназначенные для обшивки карнизных свесов кровли по всему периметру здания
Кроме возложенной функциональной нагрузки, они придают кровле завершенный вид
Софиты бывают не только перфорированными, но и неперфорированными. Необходимое количество перфорированных софитов определяется с учетом площади кровельных скатов. Использование этих элементов возможно только в том случае, если при монтаже «пирога» был предусмотрен специальный зазор между материалами
Кроме возложенной функциональной нагрузки, они придают кровле завершенный вид. Софиты бывают не только перфорированными, но и неперфорированными. Необходимое количество перфорированных софитов определяется с учетом площади кровельных скатов. Использование этих элементов возможно только в том случае, если при монтаже «пирога» был предусмотрен специальный зазор между материалами.
Для достижения максимального эффекта лучше использовать один вид аэраторов: либо коньковые, либо наклонные, чтобы обеспечить лучший воздухообмен. Правильная установка софитов и аэраторов сводит на нет образование конденсата и капельной влаги. Когда используется принудительная вентиляция, в подкровельное пространство устанавливаются приточные вентиляторы
Особое внимание здесь следует уделять подключению вентилятора или вентиляторов к электросети. При этом необходимо обеспечить пожаробезопасность и более-менее свободный доступ для их обслуживания, замены или ремонта
Вентиляция подкровельного пространства
Влага всегда абсорбируется в подкровельном слое. Это происходит по причине:
- конденсата воды внутри жилого помещения,
- абсорбции влаги на внутренней поверхности металлической кровли,
- накопление влаги из внешней среды.
Время эксплуатации кровельной подконструкции уменьшается из-за негативного влияния избыточной влажности, из-за которой происходит распространения плесени, вредных грибков.
Дифференциация давления и воздушных потоков является основой действия вентиляции. В связи с этим рекомендуется создать достаточное поступление воздуха из-под карнизных и фронтонных свесов кровли.
Необходимо учитывать вид покрытия кровли при выборе вентиляции подкровельного пространства.
К составляющим покрытия кровли относят: вентили KTV, вентилируемые коньки и вентиляционные выходы с колпаком-дефлектором.
Инструктаж по монтажу системы вентилирования
Монтажом системы вентилирования можно заняться самостоятельно или пригласить специалистов, имеющих незаурядный опыт кровельных работ. Обращаться к дешевым мастерам не стоит – качество их услуг может не соответствовать даже самой минимальной стоимости.
Если связаться с горе-мастерами, то придется заплатить три раза – за их работу, за испорченную кровлю, за исправление ошибок настоящими специалистами
В случае, когда заниматься монтажными работами будет бригада строителей, можно озвучить им свои предпочтения и проверить проект, который они впоследствии предоставят
Нужно обратить внимание, устраивает ли предложенный вариант притока и отвода воздушных масс
Эффективный вариант притока в мансардное помещение – клапаны, встраиваемые в конструкцию окна. Они так устроены, что могут проветривать помещение даже тогда, когда створка закрыта. Производители предлагают модели для вертикальных и наклонных (мансардных) окон.
Окна с клапанами обеспечат надежное поступление свежего воздуха в нужном количестве в мансардное помещение
Для монтажа окон лучше воспользоваться услугой по установке, особенно, если оно большого размера. Если делать это самостоятельно, можно лишиться гарантии. В случае возникновения каких-либо проблем претензии предъявлять будет некому.
Если принято решение заниматься самостоятельным монтажом системы вентиляции в мансардном помещении, то предстоит следовать инструкции к тем элементам, которые нужно устанавливать.
Чаще всего своими руками монтируют софиты и вентилируемый конек. В зависимости от типа материла будет отличаться и сам набор инструментов для выполнения их установки. Чтобы поставить аэраторы на крыше обычно обращаются к специалистам, имеющим оборудование для проделывания соответствующих отверстий.
Аэраторы выпускают самых разных размеров, форм, цветов. Это позволяет им отлично вписаться, не выбиваясь из цветовой гаммы кровельного покрытия
Для монтажа вентканалов используют герметик, чтобы хорошо изолировать стыки. В вытяжной системе часто ставят вентилятор или аэротурбину. Вытяжной вентилятор предстоит поместить прямо в вентиляционный канал, закрепив и подключив его согласно прилагаемой инструкции.
При самостоятельном обустройстве вентиляции мансарды важно помнить, что суммарная площадь вытяжных отверстий должна быть на 20% больше, чем приточных. В противном случае будет проблема с тягой
Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия
Если же есть сомнения в собственных силах, то лучше обратиться к специалистам, которые правильно спроектируют и обустроят вентиляцию самого дома и мансардного помещения. Это будет залогом длительного срока эксплуатации мансарды и всего дома, а также обеспечит здоровую атмосферу в помещении.
Благоприятный микроклимат мансарды станет настоящим подарком ближайшие 20-30 лет. Вентилируемая кровля при надлежащем уходе может прослужить и дольше
Вентиляция односкатной крыши
Чаще односкатные крыши устанавливают над верандами и террасами, где вентиляция не нужна. И совсем другая ситуация, когда она над жилым домом. Вентиляция односкатной крыши оборудуется очень просто и это большое преимущество конструкции. Не нужно приобретать аэраторы или монтировать конек специальной формы, а только правильно собрать саму кровлю.
Односкатная крыша непременно нуждается в вентиляции. Под кровельным материалом оставляется место для свободного продвижения воздушных потоков. Движение осуществляется снизу вверх. Поэтому между теплоизоляционным слоем и гидроизоляцией оставляется просвет. Часто просверливают дополнительные вентиляционные отверстия в коленчатых стенках.
Холодный чердак или теплый: обзор технологии обустройства подкровельного пространства
Утепленная или неутепленная крыша, что выбрать?
Предстоит строительство крыши, и вы не знаете, что предпочесть: тёплый или холодный чердак? Я расскажу, какой способ устройства подкровельного пространства предпочтителен и почему. Кроме того, вы узнаете, как и с применением каких материалов можно обустроить чердачное помещение в частном доме.
Разница между способами устройства подкровельного пространства
Чем отличаются друг от друга холодный и теплый чердак? Разница заключается в способе утепления, в способе устройства вентиляции кровельного пирога и, как следствие, в способе эксплуатации чердачного помещения.
Такое решение актуально при устройстве неэксплуатируемых чердачных помещений, неважно, что уложено поверх стропил – мягкая кровля или жесткая. Такой способ организации кровель позволяет сэкономить порядочно средств. Ведь вместо того, чтобы теплоизолировать большие скаты, утеплитель укладывается на деревянное перекрытие , площадь которого меньше
Ведь вместо того, чтобы теплоизолировать большие скаты, утеплитель укладывается на деревянное перекрытие , площадь которого меньше
Такой способ организации кровель позволяет сэкономить порядочно средств. Ведь вместо того, чтобы теплоизолировать большие скаты, утеплитель укладывается на деревянное перекрытие , площадь которого меньше.
При правильном обустройстве эксплуатируемых чердачных помещений, наряду с теплоизоляцией скатов утепляется перекрытие. В этом случае утеплитель выполняет функцию звукоизоляции.
Способы вентиляции подкровельного пространства
В то время как тёплый воздух выходит через размещённые в верхней части слуховые окна и аэраторы, его замещает холодный воздух, поступающий через нижние продухи. То есть, в подкровельном пространстве функционирует полноценная приточно-вытяжная вентиляция, основанная на разности уровней расположения вентиляционных отверстий.
Какой чердак лучше
Преимущество такого решения в простоте реализации и в экономии средств, так как утеплять перекрытие проще, чем скаты. При желании неэксплуатируемый чердак можно использовать традиционно в качестве складского помещения, то есть, вместо сарая для хранения временно ненужных вещей.
Например, вам нужна детская комната в доме или комната отдыха в бане, а пристраивать полноценный второй этаж не по средствам. В этом случае достаточно грамотно утеплить уже существующую кровлю и помещение будет не менее комфортным, чем обычное жилье, разве что к наклонным стенам придется привыкнуть.
Технология утепления перекрытий в холодных чердаках
Делается это затем, чтобы снизу через перекрытие в волокно изоляции не проникал пар. Ведь влажная вата приобретает дополнительную теплопроводность и тогда утепление будет бесполезным.
Поверх утеплителя, уложенного вровень с верхом лаг набивается дощатый или фанерный настил. Укладывать поверх волокнистого утеплителя гидроизоляцию не стоит, так как материал должен вентилироваться.
Холодный чердак или теплый: обзор технологии обустройства подкровельного пространства Как сделать холодный чердак или теплый? Читайте о технологии обустройства подкровельного пространства в статье
Что такое вальмовая крыша
До преступления к проектным работам по конструкции крыши сначала необходимо знать, детально изучить ее строение.
Вальмовая крыша – один из видов ассортимента четырехскатных крыш. В ее конструкции два продольных ската стандартной конструкции (трапециевидная), торцевые – в виде наклонных треугольников (вальмы). Все скаты соединяются коньком.
Характеристики вальмовой крыши
Во время монтажа крыши основные затруднения возникают с установкой кровельного каркаса (стропил). Это связано с присутствием нескольких типов стропил их назначением:
- центральные (рядовые);
диагональные (накосные);
угловые (нарожные).
Во время количественных и прочностных расчетов необходимо учитывать следующие данные:
- количество выпадения атмосферных осадков;
- «розу» ветров, скорость долговременных и кратковременных ветровых потоков и создаваемую ими нагрузку;
- Кровельный материал.
Вальмовая кровля имеет много преимуществ перед остальными четырех скатными крышами:
- Высокая степень сопротивления к нагрузкам от ветровых потоков.
- Высокая устойчивость карнизов к мощным ветровым потокам.
- За счет схождения ребер жесткости на пике каркасе (коньковая балка) конструкция не подвергается деформациям.
- Вальмовая крыша позволяет делать карнизы больших размеров и защищать значительную площадь от атмосферных осадков.
- Здание гармонично вписывается в любой ландшафтный дизайн за счет эстетически привлекательной кровли.
