Вентиляция мансарды в частном доме: как сделать вентиляцию через фронтоны и слуховые окна

Конструкция мансарды

Внутреннее помещение мансардного этажа в плане может иметь разные формы – треугольник, трапеция, сложная ломаная линия. Я выбрал самый оптимальный вариант – трапеция или треугольник с обрезанным верхом. То есть помещение в мансарде будет иметь наклонные стены, но ровный потолок. Чтобы этот потолок получить, пришлось поперек стропил сверху пустить балки перекрытия. Сверху сформируется небольшой холодный чердачок (холодный треугольник), снизу – мансарда. Контур утепления будет кинут вдоль скошенных стен мансарды (по скатам) и перекрытию из балок. Оставшийся холодный треугольник сможет вентилироваться через слуховые окна фронтонов.


Поперечные балки, образующие потолок мансарды


Общий вид дома, кровля которого покрыта металлочерепицей, но еще не утеплена изнутри

Гибридный тип

На мансардном этаже есть возможность установить гибридную вентиляцию. Она обеспечивает естественную вытяжку. В системе поддерживается низкое давление. Холодный воздух поднимается вверх.

Схема естественной вентиляции в частном доме и на мансарде

Каналы устанавливаются таким образом, чтобы обеспечить естественную тягу воздуха. Особенность гибридной вентиляции – контроль потоков. Используется механический регулятор или дистанционный блок с пультом.

По экологичности есть разделение по классам:

  • эконом;
  • стандарт;
  • эко.

В гибридной вентиляции применяются фильтры для удаления пыли, аллергенов.

Вентиляция в Вашем городе

Вентиляция

Между тем,  вентиляция — не единственный способ улучшить качество воздуха в помещении. Наиболее важным является контроль источников загрязнения воздуха. Речь идет о повседневных привычках, таких как запрет на курение в комнате, забота о том, чтобы бактерии и грибы не размножались в квартире.

Качество воздуха в доме явно зависит от того, применены ли для строительства материалы с низким уровнем вредных выделений. Природные материалы, такие как древесина, камень или стекло, считаются в первую очередь такими.

При разумном выборе материалов на стадии строительства, хорошее качество домашнего воздуха может поддерживаться , даже если установлена ​​менее дорогая и энергоемкая система вентиляции.

Вентиляция

Дополнительные устройства вентиляции мансарды

Выход воздуха у конька обеспечивается коньковым аэратором. Устанавливается он на верхнем ребре крыши вместо конька по всей длине. Чтобы в щели аэратора не проникал мусор, насекомые, листва деревьев, они прикрыты решетками. Сочетание конькового аэратора и карнизных продухов отлично вентилирует подкровельное пространство.

Закрывая карнизные свесы, тоже необходимо позаботиться о щелях для воздуха. Доски прибиваются с зазорами. Но более простой и эстетичный вид имеют пластиковые или металлические софиты с пробитыми отверстиями.

Если нужно монтировать своими руками вентиляцию мансарды уже готового дома, в карнизные свесы устанавливаются вентиляционные решетки. Они продаются в строительных магазинах, производятся разного цвета и небольшого размера. В закрытом карнизе выпиливаются отверстия для решеток, которые крепятся саморезами.

Крышный аэратор – это пластиковая труба с зонтиком наверху. Аэраторы можно устанавливать даже на полностью готовые крыши. Усиленный вариант аэратора – дефлектор он же вентилятор, создающий пониженное давление. Очень эффективно удаляет пары и влагу, что весьма актуально для жилых мансард.

Дополнительные кровельные аксессуары

Коньковый аэратор является тем самым дополнительным устройством, которое способствует выходу воздушных потоков и находится у конька. Располагают такой аксессуар вдоль всего верхнего ребра крыши. Все щели аэратора прикрываются решеткой. Это не допускает проникновение внутрь различного мусора и насекомых. Коньковый аэратор совместно с карнизными продухами превосходно вентилируют пространство под кровлей.

Стоит помнить о том, что при закрытии карнизных свесов необходимо оставить небольшие зазоры для воздуха. Рекомендуется использовать в этих целях пластиковые или же металлические софиты с небольшими отверстиями. Такой способ один из самых простых, но довольно эстетичных с виду.

В ситуации, когда вентиляцию мансарды нужно монтировать самостоятельно у готового дома, в карнизные свесы монтируются вентиляционные сетки. Их можно приобрести в любом специализированном магазине. В том случае, если необходимо сделать верхние продухи в полностью собранной крыше, где конек закрыли, используют аэраторы.

Кровельный аэратор представляет собой трубу из пластика, наверху которой расположен зонтик. Его можно установить на любой крыше.

Разновидности труб для вентиляции

Основная задача вентиляционной системы – отвод загрязненного воздуха из помещения.

Эффективность и надежность всей системы зависит от выбора типа вентиляционной трубы.

  • минимальный диаметр трубы для вентиляции в частном доме должен составлять 15 см;
  • поверхности воздуховода должны быть устойчивы к коррозии;
  • вес конструкции влияет на сложность монтажных работ и обслуживание;
  • размер сечения воздуховода влияет на пропускную способность;
  • все элементы системы должны соответствовать требованиям пожарной безопасности.

Важным критерием выбора вентиляционной трубы является материал, из которого она изготавливается. Ниже рассмотрены самые популярные из них.

Пластиковые трубы

Пластиковые воздуховоды производятся из полипропилена, полиуретана и поливинилхлорида. Они отличаются большим разнообразием форм и размеров, наиболее популярными являются круглые и прямоугольные.

Данные типы труб получили широкое распространение благодаря целому ряду достоинств.

Преимущества круглых и прямоугольных пластиковых воздуховодов:

  • относительно небольшой вес, благодаря чему монтаж системы может осуществляться одним человеком, кроме того, не создается избыточная нагрузка на подвесные кухонные конструкции;
  • низкая уязвимость для воздействия влаги и химических веществ;
  • хорошая герметичность;
  • простота в обслуживании;
  • широкий диапазон рабочих температур;
  • низкий уровень шума при работе;
  • большой срок службы;
  • эстетичный вид;
  • экологичность;
  • устойчивость к появлению коррозии.

К недостаткам пластиковых труб можно отнести необходимость использовать дополнительные соединительные элементы при монтаже, а также то, что сам процесс установки достаточно сложный и требует специальной подготовки.

Гофрированные трубы

Самым дешевым вариантом для вентиляционной системы является гофрированная труба. Она состоит из металлических колец, обернутых ламинированной фольгой.

В изначальном состоянии кольца плотно прилегают друг к другу, но в процессе монтажа расстояние между ними способно увеличиваться за счет растягивания оболочки, а сама труба может вытягиваться и изгибаться под нужным углом.

Этими свойствами объясняется универсальность труб при монтаже: они легко устанавливаются в самых труднодоступных местах, а весь процесс не вызывает особой сложности.

Важно помнить! При неполном растяжении гофрированной трубы, а также сильном изгибе появляется дополнительное сопротивление потоку воздуха, что вызывает характерный шум. Основные преимущества гофрированных воздуховодов:

Основные преимущества гофрированных воздуховодов:

  • срок службы — до 50 лет;
  • допустимое нагревание поверхностей — до 250 °С;
  • устойчивость к воздействию влаги и коррозии;
  • относительно легкий монтаж.

Металлические воздуховоды

Материалом для изготовления металлических вентиляционных труб служит оцинкованная или нержавеющая сталь. Они устойчивы к появлению ржавчины и имеют небольшой вес.

Такой тип воздуховода стоит выбирать для установки в помещениях с повышенным содержанием влаги и большими колебаниями температур.

Для монтажа металлических вентиляционных труб достаточно минимальных знаний и навыков.

Тканевые воздуховоды

Воздуховод такого типа представляет собой вентиляционный канал, сделанный из ткани, закрепленный с помощью специальных колец на потолке. За счет давления воздуха, проходящего внутри, конструкции придается форма трубы.

Материалом для изготовления служат полиамид, полиэстер или полиэфир. Тканевые воздуховоды встречаются достаточно редко и изготавливаются на заказ. Для проектировки потребуется опытный специалист.

Основные преимущества:

  • быстрый монтаж;
  • небольшой вес;
  • отсутствие конденсата;
  • низкий уровень шума;
  • устойчивость к коррозии;
  • удобство в обслуживании.

Помимо материала, при подборе и расчете воздуховода необходимо учитывать форму сечения. Большей популярностью пользуются круглые трубы, они оказывают меньшее сопротивление потоку проходящего воздуха.

Прямоугольные трубы не нарушают эстетичный вид помещения, их можно монтировать вплотную к стене.

Гофрированные и тканевые воздуховоды бывают только круглыми в сечении, пластиковые и металлические могут быть и круглой, и прямоугольной формы.

Размеры сечения рассчитываются по специальной формуле для каждого конкретного помещения. На практике часто встречаются диаметры 100-120 мм для круглых труб и размеры 55×110, 60×122 – для прямоугольных.

Вентиляция теплого чердака

Современные отопительные системы не предусматривают наличия естественной циркуляции. Это значит, что если вы желаете обустроить мансарду в чердачном помещении, конструкция кровли должна быть проветриваемой. Для этого крыша из листового или гибкого материала обязана иметь подготовленную вентилируемую зону. Для этого надо навесить контррейку на стропила.

При наличии металлического покрытия для кровли специалисты рекомендуют пользоваться ветрозащитной пленкой. Шиферный лист хорошо справляется с поставленной задачей и без использования контрреек, потому что воздушная масса без проблем проходит из нижней зоны помещения в верхнюю. Подшивка получает специальный вход. При этом выход воздуха происходит посредством конька.

Проветривание чердака надо выполнять точно так же, как и в случае с другими помещениями в здании. Воздух, проникая в теплый чердак посредством окон, далее покидает его через вентиляцию. Если она не предусматривается в конструкции, на кровле создаются аэраторы.

 Полезные советы

Ниже предлагаем вам ознакомиться с рядом полезных советов от опытных мастеров.

Если отверстия располагаются вдоль хребта кровли, им надо уделить особое внимание. Как показывает практика, обычно их размещают как можно ближе к конструкции хребта

Перед тем как сделать вентиляцию на чердаке, надо приобрести решетку или диффузоры для вентиляционных труб

Это позволяет ограничить приток воздуха, одновременно гарантируя долговечность конструкции и сохранение комфортных микроклиматических условий внутри. Важным условием качественной вентиляции является размещение продухов. Отверстия разрабатываются так, чтобы предотвратить разбавление вредных частиц в воздушной массе, либо полное блокирование ее доступа. Установку непрерывных софитов следует выполнить прямо под карнизами. Они должны включать в себя экранирующую сетку. В последнее время большее предпочтение отдается отверстиям из пластика или алюминия. Причина заключается в том, что эти материалы не способны поддаваться влиянию коррозии. Отличный вариант – установка вентилятора с внешней стороны крыши. Он будет вытягивать воздух. Между приточной системой и оборудование надо соблюсти расстояние, равное 8 метрам и больше. Перед выполнением монтажных работ следует задуматься о месте установки системы. Согласно мнению экспертов, выбирать следует самое чистое место в комнате. Чтобы нагревать и охлаждать воздух, можно воспользоваться специальным рекуператором. Вентиляционная система должна обеспечивать достаточный уровень устойчивости к воздействию атмосферных явлений. Делается она так, чтобы справляться с климатическими условиями любого уровня сложности. Вне зависимости от участка кровли, площадь вентиляционных каналов должна находиться на уровне от 400 до 500 квадратных сантиметров на метр. Этот показатель полностью соответствует параметрам высоты зазора, равной 4-5 сантиметрам. Всегда помните о том, что пыль, попадающая через вентиляционные зазоры, характеризуется гигроскопичностью. Соответственно, в будущем под ее воздействием утеплитель может увлажниться. Чтобы защитить вентиляционные продухи, устанавливаемые на коньки, ендовы и карнизы от попадания птиц, насекомых и листьев, можно воспользоваться специальными вентиляционными элементами. Найти их можно в ассортименте от известных производителей. Бытует мнение, что при существенном увеличении высоты зазора качество проветривания сильно улучшается. На самом деле, эффект прямо противоположный. Появляется турбулентность, в результате которой повышается уровень сопротивления для потока воздуха. Как результат, теплообмен под крышей становится хуже.

В некоторых видах конструкций устанавливается специальное вентиляционное окно на чердаке. Помните о том, что оно используется не только для выполнения прямого функционального назначения, но и достижения привлекательности экстерьера здания. Соответственно, следует присматриваться не только к эффективным, но и красивым конструкциям.

 Выводы

Правильное устройство вентиляции на крыше позволяет увеличить срок ее эксплуатации. Как показывает практика, обустраивая продухи на чердаке (отверстия), многие делают их слишком маленькими или слишком большими – нужно всегда придерживаться золотой середины. Обустройство следует вести в зависимости от используемых типов материалов и функционального предназначения помещения. Ошибки, допущенные при проектировании, гарантированно приведут к плохим результатам в будущем. Не будет лишним предварительно проконсультироваться со специалистами.

Характеристики ломаной крыши

Ломаная кровельная система является подвидом двускатной крыши, но с более сложной конфигурацией. Такое название кровля получила из-за своей формы, здесь присутствует наибольшее количество ломаных линий и фигур. Именно поэтому проектировать ее довольно непросто, а зачастую неподготовленному пользователю и вовсе невозможно справиться с данной задачей. Однако, получив определенные навыки и запас знаний, можно выполнить работу своими руками. Внешне кровельная система больше похожа на четырехскатную крышу, такой эффект достигается за счет наличия множества изломов, а также установки стропил в два яруса. При этом нижние стропила имеют более крутой угол установки (от 60 градусов) по сравнению с верхним рядом (менее 30 градусов). Также к особенностям можно отнести и ширину кровли, ведь в данном случае оптимальное значение параметра – 5-6 м. Благодаря такой конструкции, мансардная ломаная крыша позволяет увеличить подкровельное пространство и получить наиболее комфортную высоту потолков.

В целом стропильная система мансардной крыши набором элементов не отличается от привычной для многих пользователей двускатной кровли. Здесь также требуется рассчитать и установить следующие детали:

  • мауэрлат – основание для стропильной системы, выполняется из бруса с прямоугольным сечением 10х15 см;
  • двухуровневые стропила – висячие и наслонные;
  • стойки вертикальные – подпорки для установки затяжек;
  • затяжка – опора для висячих стропил и бабки;
  • подкосы – подпорки для стропильных ног;
  • бабка – подпорка для подкосов, установленных под верхними стропильными ногами;
  • стяжки – придают жесткость всей стропильной системе, соединяют наслонные стропила и стойки.

Стоит отметить, что устройство ломаной мансардной крыши не требует особо точного расчета снеговой нагрузки, так как такой тип кровли имеет основные скаты с углом наклона 60 и более градусов. То есть снежные массы на поверхности не будут задерживаться, а значит и оказать существенное давление не смогут. Это далеко не единственное преимущество кровли такого вида. Также среди достоинств можно отметить 3 положительных качества.

  1. Большое подкровельное пространство, в котором можно устроить жилую комнату либо помещение хозяйственного назначения. Также мансардный этаж позволяет заметно увеличить общую жилую площадь дома, но при этом не потребуется столько усилий и финансовых вложений, как в случае надстройки полноценного этажа.
  2. Ломаная мансардная крыша придает всему строению презентабельный вид, экстерьер выглядит роскошно и оригинально.
  3. Заметно снижаются теплопотери через кровлю. Что в итоге приводит к сокращению расходов на отопление.

Разумеется, говоря о достоинствах, стоит упомянуть и о возможных недостатках. В частности, владельцы мансардных этажей с данным типом крыши должны понимать, что несмотря на наличие большого подкровельного пространства, все же часть потолка и стен могут иметь скошенную форму, из-за чего продумывать дизайн интерьера придется особенно тщательно. Также необходимо прибрести специальные мансардные окна, стоимость которых немного выше стандартных оконных систем. Кроме того, планируя создать жилую комнату в мансарде, следует позаботиться о качественной тепло- и гидроизоляции. Если перечисленные трудности не являются проблемой, то можно сказать, что мансарда с ломаной крышей имеет больше достоинств, чем недостатков. Конечно, избежать большинства проблем можно лишь при условии правильного монтажа кровельной системы.

Особенности организации вентиляции второго этажа

Естественную вентиляцию второго этажа можно организовать двумя способами. Первый из них предусматривает наличие входной двери, перекрывающей поступление воздуха снизу. Таким образом, воздушное пространство делится на независимые блоки.

Дверь с лестницы на второй этаж должна иметь эффективное уплотнение. Кроме этого, здесь целесообразно установить дверной доводчик. Он будет автоматически возвращать дверь в исходное положение

Разделить воздушное пространство этажей можно и при помощи двери, установленной перед лестницей, ведущей вверх.

Схема естественной вентиляции второго этажа аналогична схеме первого:

  1. Через стеновой или оконный приточный клапан в комнаты поступает чистый воздух.
  2. Через неплотности или переточные решетки воздух из комнат перетекает в санузел, другие вспомогательные помещения.
  3. «Грязные» воздушные потоки уходят через вентиляционную шахту.

Приточные клапаны монтируют в жилых комнатах, вытяжные — в гардеробной, холле, ванной. В дверях всех помещений оставляют переточные щели либо устанавливают решетки.

Чтобы вентиляция нормально функционировала, нужно не только обеспечить герметичность входной двери на этаж. Необходимо ликвидировать и другие пути возможного перетока воздушных струй между этажами — места, где проходят коммуникации, неплотности в перекрытиях.

Второй способ применяют, когда планировка выполнена так, что с лестницы на второй этаж дверь не предусмотрена. Здесь выполняют индивидуальную изоляцию воздушного пространства каждого помещения.

С этой целью во всех комнатах второго этажа врезают приточные клапаны, а двери делают герметичными и постоянно держат их в закрытом состоянии. Для вывода загрязненных воздушных масс в помещениях предусматривают каналы естественной вентиляции.

Недостаток второго способа — необходимость в увеличении числа вентиляционных каналов. В идеале у каждого помещения должен быть индивидуальный канал, оканчивающийся на крыше.

При объединении вентиляционных каналов двухэтажного дома нельзя соединять санузлы и кухни с жилыми комнатами. Недопустимо совмещение и размещение друг возле друга вытяжки канализационных стояков и вентсистем помещений

Объединение вентиляционных каналов ухудшает работу системы. Бывают случаи, когда сделать это все же необходимо, но даже если выбран такой вариант, конструкция получится довольно сложной.

Существуют обстоятельства, при которых не всегда удается создать необходимый воздухообмен при помощи естественной вентиляции на верхнем этаже:

  1. Практически невозможно полностью исключить воздухообмен между этажами.
  2. Вентиляционные каналы второго этажа имеют меньшую высоту, следовательно, сила тяги в них ниже по сравнению с каналами нижнего уровня.

Исходя из этих причин, для обеспечения комфортной обстановки здесь лучше применить принудительную вытяжную вентиляцию.

Что собой представляет вентиляция чердака

По сути, вентиляция чердака — это инженерная система, обеспечивающая внутри него свободное перемещение воздушных потоков. Они поступают с улицы через специальные приспособления, например, слуховые окна, вентиляционные решетки и отверстия.

Основное функциональное назначение системы воздухообмена чердака заключается в постоянной подаче требуемого объема свежего воздуха и удалении застоявшегося.

Если она неправильно сконструирована, то нарушается микроклимат в помещениях. Это влечет за собой порчу стропильной конструкции и ее разрушение.

Чтобы вентиляция действовала безотказно, необходимо соблюсти правила:

  1. холодный воздух должен поступать с нижней части чердачного помещения, а выходить из верхней;
  2. воздушные массы должны свободно перемещаться по всей площади помещения.

В наиболее проблемных местах крыши делается точечное вентилирования, если угол наклона ската равен 450, например, в местах установки ендовы, вальмы. Для этого используются аэраторы, механизмы принудительного побуждения движения воздуха – инерционные турбины.

Устройство вентиляции холодного чердака

В холодный чердак поток воздуха свободно поступает сквозь специальные отверстия, за счет чего происходит естественная вентиляция. Конструктивные особенности системы обуславливаются формой крыши и видом материала, который используется для кровли.

При устройстве вентиляционных каналов следует соблюсти перечисленные ниже условия:

  • поток воздуха должен свободно перемещаться по поверхности потолочного перекрытия, не поднимаясь к коньку;
  • вентиляционные каналы следует оснастить задвижками для регулирования интенсивности процесса проветривания.

Если кровля двухскатная, то на чердаке можно на противоположных фронтонах поставить слуховые окна либо устроить отдушины с вентиляционными решетками.

Их необходимо закрыть сетками, чтобы защитить от проникновения москитов других насекомых. В помещении будет организован горизонтальный воздушный поток.

При вальмовой форме следует предусмотреть на свесах карниза зазоры, через которые воздух будет свободно попадать в помещение чердака. Для его вывода следует сделать у конька отверстия.

Если угол наклона кровли составляет 450 и более, то проветривание помещения осуществляется за счет разницы наружной и внутренней температуры.

При небольших углах наклона систему вентиляции можно усилить электрическими вентиляторами либо инерционными турбинами.

Вентиляционные отверстия необходимо расположить на равном расстоянии друг от друга по всему периметру дома. Но зашивка деревянных свесов должна быть сделана неплотной.

В противном случае отверстия высверливаются в наружных стенах. Общая площадь вентиляционных каналов должна составлять 0,2% от площади дома.

Вентиляцию можно не делать, если для кровли используется ондулин либо шифер. Воздух свободно перемещается между волнами материала.

Устройство вентиляции теплого чердака

Пространство между потолочным перекрытием и крышей можно использовать как дополнительную площадь для постоянного проживания.

Она признается жилой, если отвечает требованиям, предъявляемым к жилым помещениям санитарно-гигиеническими правилами и нормами.

Если предусмотрена мансарда, то конструкцию вентиляции чердака следует тщательно продумать и выбрать оптимальный вариант.

Особенности системы в зависимости от типа кровли:

  • оцинкованный металлический лист – создание вентилируемой области посредством нашивки на стропильную конструкцию контррейки;
  • металлочерепица – необходима укладка на обрешетку пароизоляционного слоя из полимерной пленки;
  • шифер, ондулин – свободное поступление холодного воздуха с нижней части кровли и отвод теплого воздуха через волны материала.

В современных домах для удаления отработанного воздуха из-под потолка мансардного помещения используют специальные аэраторы. Приспособления предотвращают возникновение конденсата и его проникновение в жилое помещение.

Схемы обустройства вентиляции:

  • установка на крыше трубы, оснащенной дефлектором;
  • использование фронтальных вентиляционных решеток или сеток;
  • устройство теплоизолированного вентиляционного канала через отверстие, расположенное в верхней части крыши либо наружной стены.

Принудительная вентиляция мансарды

При монтаже принудительного воздухообмена в вентиляционный канал устанавливается вентилятор. Особенно необходима установка прибора при наличии коротких вентиляционных каналов, которые не способны обеспечить качественную тягу. При установке вентилятора в загородном доме приток воздуха монтируется таким же образом, как и при естественной системе. Устанавливается крышный вентилятор с наружной стороны на расстоянии более 8 м от приточных отверстий

Также очень важно, чтобы установка вентилятора осуществлялась не близко к окнам, так как в них может засасываться отработанный воздух

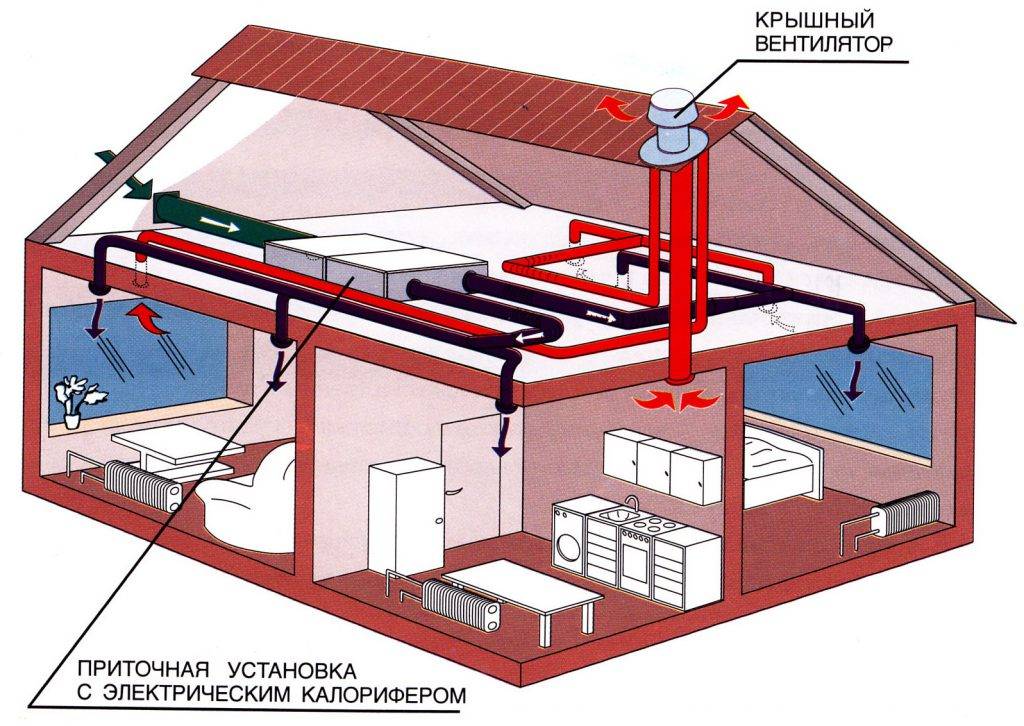

Схема принудительной вентиляции здания, включая мансарду

Производительность, установленного на крыше вентилятора зависит от:

  • габаритов крыльчатки: диаметр больше – выше производительность;
  • угла загиба лопаток: чем он больше, тем большее количество воздуха будет переработано;
  • мощности электродвигателя.

Повысить показатели производительности лучше всего методом установки нескольких вентиляторов. Использование мощного кулера для нецелесообразно.

Система вентиляции мансарды является очень важным элементом создания комфортабельных условий в доме. Монтировать ее необходимо в соответствии с нормативными требованиями строительной отрасли. Как правило, система вентиляции разрабатывается на этапе проектирования самого здания и устанавливается в момент возведения крыши.
