Вентиляция в квартире своими руками: обзор нюансов обустройства вентиляционной системы

5 Монтаж вытяжного вентилятора

Для квартиры с пластиковыми окнами зачастую требуется обеспечивать максимально возможную эффективность воздухообмена, поскольку внутреннее пространство герметично. Если пересмотреть проектирование вент каналов не представляется возможным, как и внесение в их конструкцию существенных изменений, целесообразно оборудовать в кухне и санузле вытяжные вентиляторы. Они в широком ассортименте представлены в специализированных магазинах.

Установка вытяжного вентилятора в ванную и туалет

Возникает закономерный вопрос – как правильно определить мощность агрегата? Специалисты рекомендуют высчитывать соответствующее значение по простым формулам: для кухни необходимо умножить объём помещения на 10, а для санузла – на 7.

Для помещений с высокой влажностью (ванные комнаты) имеет смысл приобретать устройства с интегрированным гигрометром. По мере повышения уровня влажности, агрегат будет включаться автоматически. Для оборудования квартиры своими руками это лучший вариант, поскольку не требуется постоянно контролировать работы приспособления.

Аппарат с гигрометром

Вентилятор, оснащенный таймеров – оптимальный выбор для туалетов. На сегодняшний день это самый эффективный способ автоматического включения вытяжных устройств с определенным временным интервалом.

Аппарат с таймером

Для кухни подходят в первую очередь вентиляторы, дополненные декоративной сеткой, препятствующей проникновению в помещение мелких частичек мусора и насекомых. При желании такую сетку можно снять за несколько секунд и очистить в проточной воде моющим средством.

При реализации вентиляции в квартире своими руками следует четко исполнять инструкцию!

Представляем пошаговое действие по установке вентилятора:

1.Берем приобретенное устройство.

Вытяжной вентилятор

2. Вставляем его в отверстие в стене, предварительно подключив провода.

3. Прикручиваем вентилятор саморезами, так же можно посадить на клеющую основу.

Полностью установленный вентилятор.

Теперь вы знаете, как сделать вентиляцию в квартире с минимальными финансовыми затратами и максимальной эффективностью. Как видите, вовсе не обязательно приобретать дорогостоящие климатические комплексы, для начало нужно разобраться с уже работающей системой. Придерживаясь простых рекомендаций можно нивелировать любые проблемы, относящиеся к качественному воздухообмену.

Видео по теме

Схемы вентиляции

Схема организации принудительной вентиляции в частном доме может быть:

• приточной (вентилятор работает на приток воздуха в комнаты);
• вытяжной (вентилятор вытягивает воздух на улицу);
• комбинированной приточно-вытяжной.

В первых двух случаях система состоит из вентиляционного канала (на вытяжку либо приток) с вентилятором и фильтрами, который дополняется отдушинами или воздуховодами для естественного тока воздуха. А в третьем вентиляция выстраивается из двух вентканалов, имеющих каждый свой нагнетатель.

Потоки воздуха в частном доме

Приточная

При приточной вентиляции воздух забирается с улицы, очищается и подогревается или охлаждается по необходимости, а только потом подается в помещения. Выход его наружу из коттеджа происходит по обычным вытяжным воздуховодам и через подоконные отдушины. То есть происходит его механическое нагнетание внутрь, а уходит он уже на улицу самостоятельно естественным образом через вентиляционные отверстия, двери и окна.

Воздухообмен в доме в приточной вентиляцией

Если вентиляция устраивается в небольшом по квадратуре частном доме, то описанный выше способ ее организации является наиболее оптимальным. Достаточно правильно рассчитать необходимый воздухообмен и мощность вентилятора.

Монтаж вентиляции после вряд ли вызовет трудности. Воздуховоды для нее обычно делаются из гибких гофрированных труб соответствующего диаметра. А вентиляционное оборудование со всеми фильтрами, ионизаторами и т.п. приобретается в виде готовой установки. Ее надо будет лишь закрепить в выбранном месте и соединить с вентканалами.

Приточный клапан в частном доме

Вытяжная

В вытяжной вентиляции все происходит наоборот. Приток свежего воздуха в дом происходит естественным образом. Для этого обустраиваются отдушины и вентиляционные шахты с отверстиями в стенах. А вот вытягиваются использованные воздушные массы из комнат уже принудительно с помощью механической вытяжки с вентилятором.

Главный недостаток данного варианта – втягивание в дом холода с улицы по зиме вместе с поступающим извне свежим воздухом. Если коттедж построен в местности с холодным климатом и низкими зимними температурами, то компенсировать этот момент придется большим объемом тепла от обогревателей. А это дополнительные траты на отопление.

Однако если поток холодного уличного воздуха пустить не через отдушины непосредственно во внешних стенах, а через подпол, то он по пути до жилых комнат немного нагреется. И проблема будет не такой серьезной

Но при проектировании данный вопрос крайне важно просчитать и все предусмотреть заранее

Конструктивные особенности вытяжной вентиляции

Приточно-вытяжная

Комбинированный вариант состоит из двух принудительных подсистем. Одна используется на приток воздуха, а вторая на вытяжку. Они могут быть разъединенными, каждая сама по себе, и пересекающимися в рекуператоре.

Это самая сложная в проектировании и устройстве вентиляция. Она требует сложных расчетов и большого количества воздуховодов. Однако используя ее, хозяин коттеджа гарантирует себе максимально комфортный микроклимат в жилище. Такая система позволяет в автоматическом режиме контролировать все параметры комнатного воздуха. Не зря именно ее часто выбирают в качестве одного из элементов «умного дома».

Как оборудовать приточно-вытяжную вентиляцию в частном доме

Зачем нужна вентиляция в квартире

Основная задачи приточной системы вентиляции воздуха в квартире заключается в обеспечении постоянно циркуляции свежего воздуха. Роль механизма для вывода отработанных потоков играют специализированные вытяжные вентиляторы. Они по умолчанию имеются в каждой квартире, так как устанавливаются в процессе строительства дома.

Однако механизм приточной вентиляции отсутствует. Поступление свежего воздуха осуществляется естественным путем, но его количества может не хватать. В этом случае и используется система приточной вентиляции. Конструкции для ее создания классифицируются на три типа:

• клапаны (для стен и для окон);
• механические проветривали;
• бризеры.

Обзор цен на приточные вентиляционные установки

Сегодня купить установку приточной вентиляции не проблема. Огромное разнообразие моделей и марок даёт возможность точно подобрать прибор под требуемые условия их эксплуатации, где в основе лежит воздухообмен внутри помещений. При этом сами установки приточно-вытяжной вентиляции настолько просты, что установить их своими руками несложно.

Модель	Характеристики	Цена, руб.
Бризер Tion O2 ТОР	Тип установки – настенный. Тип нагрева – электрический. Мощность – 1,45 кВт. Производительность – 120 м³/ч. Уровень шума – 32 Дб. Размеры: 514×454х163 мм. Вес – 9 кг.	33000
Siegenia-Aubi Aeropac SN	Производительность – 70 м³/ч. Мощность – 40 Вт. Питание – 220 В. Размеры: 467×270х132 мм. Вес – 3 кг.	19000
Вентс Твин Фреш Стандарт Р-50	Производительность: 35−58 м³/ч. Мощность: 3,5−4,6 Вт. Температура перемещаемого воздуха: от -20°С до +50°С. Питание – 220 В. Частота вращения вентилятора: 570−1100 об/мин. Нагреватель – керамический.	20000
Вентс Твин Фреш Стандарт СА-60	Производительность: 35−58 м³/ч. Мощность: 2,8−4,8 Вт. Питание – 220 В. Скорость вращения вентилятора: 1150−2100 об/мин.
Blauberg FRESHBOX 100	Тип – приточно-вытяжной. Производительность: 30−100 м³/ч. Мощность: 12−45 Вт. Скорость вращения: 2200 об/мин. Вес – 31 кг. Температура перемещаемого воздуха: от -20°C до +60°С.	34500

Принудительная вентиляция в квартире с пластиковыми окнами – это самый эффективный способ добиться оптимального воздухообмена в комнатах. При этом нет необходимости продумывать вытяжку, как это делают в частных домах. Ведь вентиляционная шахта, пронизывающая весь многоквартирный дом, уже должна обеспечивать отток загрязнённого воздуха с максимальной производительностью. Но надо учитывать и тот факт, что приток воздушных масс надо организовывать в жилых помещениях. Именно так в них лучше будет происходить замена воздуха.

Воздушный клапан в стене в качестве приточного устройства

Понимать надо и то, что разнообразие вентиляционных приточных установок даёт возможность подобрать ту, которая полностью устроит владельца квартиры. В таблице выше были показаны модели и цены на них, и это всего лишь малая часть модельного ряда. Конечно, простой воздушный клапан – это дешёвый вариант. Но и эффективность работы у него низкая.

Если у вас возникли вопросы относительно темы, рассмотренной в этой статье, мы готовы их выслушать и ответить. Пишите свои комментарии, редакция нашего онлайн-журнала постарается ответить на них.

Watch this video on YouTube

Предыдущая ИнженерияАнализируем и выбираем самый экономный способ отопления гаража
Следующая ИнженерияВыбираем и монтируем пластиковые трубы для водопровода самостоятельно: полезные советы мастерам

Почему клапан обмерзает

Это явление происходит в районах с низкими зимними температурами. Источником мороза является конденсат, падающий на сильно охлажденные поверхности вентилятора. Чтобы устранить проблему, необходимо определить причину замерзания:

1. Естественная система отвода отработанных газов неэффективна или не работает вообще. Результат: водяной пар остается внутри помещения и частично выходит наружу через клапан подачи.
2. Мощность системы отопления не рассчитана на инфильтрацию (приток естественного воздуха) приточным агрегатом. Нагреватель переохлаждается и конденсируется.
3. Неправильный монтаж, например, вентилятор слишком близко к окну, слишком далеко от радиатора или недостаточная изоляция труб.
4. Внутренняя часть слишком плотно драпируется, в результате чего вдоль стены образуется холодная зона. Фрост накапливается на обложке.

Среди мнений пользователей есть жалобы на понижение температуры после установки вентиляторов, в буквальном смысле – сильные удары от клапанов. Напоминаем простое правило: прохождение воздуха через элемент зависит только от работы вытяжки. Попробуйте отрегулировать поток на настенной заслонке или частично закрыть выпускное отверстие.

На фотографии слева показана правильная установка вентилятора, холодный воздух смешивается с теплым потоком от радиатора. Справа, клапан слишком низкий.

Принудительная вентиляция в квартире своими руками. Преимущества

• улучшается воздухообмен;
• нормализуются микроклиматические показатели внутренней среды;
• выравнивается уровень влажности;
• конденсат не скапливается на стенах;
• сырость перестает скапливаться внутри ванной, санузла;
• предотвращается появление плесени, болезнетворных бактерий, микроорганизмов, средой размножения которых является теплая влажная среда;
• несвежие запахи быстро выводятся через вентканалы.

Организацию принудительной приточной, вытяжной или комбинированной конвекции вполне можно сделать своими руками. Это довольно просто, не требует больших финансовых затрат, при этом достаточно эффективно. При этом результат вложенных усилий окупится в первое же время функционирования механической системы.

Виды

Существует два основных принципа работы вентиляционных систем в многоквартирных домах: естественный и принудительный. Вне зависимости от используемого вида, его легко спроектировать и создать самостоятельно, более того, в ряде частных ситуаций может потребоваться использование комбинированной методики.

Естественная

Суть осуществления циркуляции воздуха в квартире естественным способом сводится к самостоятельному поступлению и уходу воздуха из помещения. Этот процесс осуществляется за счет разницы температурных отметок между свежим, только что поступившим воздухом, и уже отработанным.

Практически все жилые дома многоквартирного типа оборудуются системой вентиляционных шахт, основная задача которых заключается в обеспечении выхода отработанного воздуха из помещений наружу.

Решетки, ведущие к этим каналам, как правило, располагаются на кухне и в ванной комнате. Их окончание находится на крыше здания. В таком случае, каждая квартиры оборудуется отдельным воздуховодом, которые соединяется с общей системой каналов.

Процесс естественной циркуляции воздуха выполняется так: холодные потоки, которые обладают большим весом, чем горячие, попадают в комнату, тем самым заставляя подниматься теплые объемы наверх, к решеткам вентиляции. За счет такой простой процедуры и осуществляется естественное проветривание помещения.

Принудительная

Дополнительная вентиляция принудительного работает за счет специализированных механизмов. Она используется тогда, когда естественного проветривания помещения не хватает для обеспечения комфортных условия для жизнедеятельности человека. Существует три основных вида принудительных вентиляционных систем:

• приточный – работает за счет предоставления дополнительных потоков свежего воздуха, что приводит разницу температур в показатель, достаточный для вытеснения отработанных масс в систему вентиляционных каналов;
• вытяжной – работает за счет усиления оттока отработанных воздушных масс;
• комплексный – два вышеописанных типа используется совместно.

Все описанные выше вентиляционные системы принудительного типа можно спроектировать своими руками, для этого достаточно обладать минимальными теоретическими знаниями и базовыми навыками работы с инструментами.

Важно, перед монтажом принудительной вентиляционной системы, нужно убедиться в стабильности работы системы каналов и, при необходимости, выполнит их чистку. Началом монтажа принудительной системы является установка приточных устройств

В большинстве случаев, этого вполне хватает.

Проверка вентиляции перед началом работы

Приступайте к проверке действующей вентиляционной системы. В результате вы определите, почему вентиляция работает не так, как должна.

Начните с элементарной проверки вытяжки при помощи бумаги. Для этого возьмите полосу газетной бумаги шириной около 3 см и длиной порядка 15 см, поднесите ее на расстояние 5-6 см к вентиляционной отдушине и понаблюдайте за поведением бумаги.

Проверка вентиляции

В нормальных условиях бумага будет наклоняться в направлении вытяжного отверстия.

Если бумага не отклоняется либо же еле заметно шевелится, с вентиляцией что-то не в порядке.

Далее вам нужно установить, в чем конкретно заключается проблема. Откройте окна и двери, а затем повторите проверку с использованием бумажной полосы. Если бумага начала заметно отклоняться в вентиляционную отдушину – с ходами все в порядке. При отсутствии же каких-либо изменений можете сделать вывод, что засор находится именно в канале.

Проверка вентиляции с помощью листа бумаги

От засоров нужно избавиться. С чисткой каналов также можно справиться собственными силами. В этом вам поможет приведенное далее руководство.

Зачем нужна вентиляция

В каждой квартире предусмотрена пассивная вентиляция. Циркуляция воздуха происходит через открытые окна, щели под дверью между комнатами. Комнаты с повышенным образованием влаги и выделением запахов соединены с вытяжной вентиляционной шахтой.

Вентиляция в квартире выполняет следующие функции:

• вытяжка лишней влаги, защита от сырости и плесени;
• отток неприятных запахов, продуктов горения;
• предотвращение скопления пыли.

Неисправности вентиляции заметить несложно. В углах скопления пыли, даже сразу после уборки, окна в комнатах запотевают. В ванной появляется сырой запах, стыки кафеля чернеют. Перестроить вентиляцию в частном доме можно, а в многоэтажках это делать запрещено.

Обеспечить нормальную циркуляцию воздуха в квартире с плохой вентиляцией или в маленькой глухой комнате можно своими руками или с помощью специалистов.

Способы улучшения вентиляции в квартире

Что делать, если чистка вентиляции не помогла? Вполне возможно, что нарушена циркуляция воздуха внутри самой квартиры. Разобравшись с причинами этого нарушения, можно улучшить вентиляцию воздуха в жилом помещении.

Нарушение циркуляции воздуха между отдельными комнатами

Первым делом надо повторить проверку с помощью полоски бумаги, но при этом открыть все межкомнатные двери. Если бумага при таких условиях притягивается, то нарушена циркуляция воздуха между отдельными помещениями квартиры. Чтобы ее улучшить, рекомендуется при установке дверей делать зазор между их нижней кромкой и полом в несколько сантиметров.

Если двери уже установлены или делать такой зазор не хочется, например, в ванной комнате или санузле, то можно насверлить в двери ряд отверстий, с наклоном внутрь. Впоследствии их следует задекорировать мелкоячеистой сеткой. Такая конструкция обеспечит вентиляцию при плотно закрытых дверях и не нарушит уединения людей в ванной комнате или санузле.

Воздухонепроницаемые стеклопакеты

Еще одной причиной нарушения вентиляции может стать установка пластиковых окон со стеклопакетами. В домах советской постройки приток свежего воздуха извне подразумевался через небольшие щели и зазоры в деревянных оконных рамах. Качественно установленные пластиковые окна в полностью закрытом состоянии исключают такую подпитку. Как следствие, нарушается и вентиляция в квартире. Поэтому если задумывается установка стеклопакетов, то предпочтение следует отдавать моделям с системой микропроветривания.

Уже установленные стеклопакеты, лишенные таких функциональных особенностей, несложно самостоятельно модифицировать. В продаже имеются недорогие вентиляционные клапаны, устанавливаемые на раму и сворку окна.

Недостаточность естественной вентиляции

Некоторые помещения, такие как кухня, туалет или ванная комната, целесообразно оснастить дополнительными устройствами вентиляции, чтобы испарения воды и запахи вытягивались как можно быстрее, а не распространялись по всей квартире. Самое простое решение этой проблемы состоит в установке прибора, обеспечивающего принудительную вентиляцию. Вентилятор, приспособленный к длительной работе в условиях повышенной влажности, может крепиться на выходе вентиляционного канала вместо решетки или внутри воздуховода.

Как правило, современные дома уже на этапе строительства оснащаются комплексной системой приточно-вытяжной вентиляции. Но требуется провести серьезную перестройку всей квартиры, если возникнет желание установить ее в старых домах. Проверенная столетиями система естественной вентиляции является более предпочтительной, если нормально справляется со своими задачами, а для улучшения ее работы достаточно воспользоваться вышеперечисленными методами.

Проверка эффективности естественной вентиляции в своей квартире

Если вы увидели, что на стенах вашего жилища стал появляться грибок, в углах помещений образовываются темные пятна, а воздух нередко отдает неприятным (застойным) запахом, необходимо сразу же проверить качество работы естественной вентиляции. Такую проверку вы можете провести своими руками в любое время.

Берете небольшой листок (шириной около 2 см) обыкновенной бумаги и подносите его к вентрешеткам, которые, как было сказано, чаще всего монтируются в туалете и на кухне. Когда бумажка притягивается к каналу или активно колышется, говорят о нормальном функционировании естественной вентсистемы. Если же листок остается полностью неподвижным, следует приступать к модернизации вентиляции.

Проверка работы вентсистемы

Не рекомендуется производить проверку системы воздухообмена в квартире при помощи зажженных спичек и огонька зажигалки. Вполне возможно, что в вентканале присутствует газ (попасть туда он может по разным причинам). Если вы поднесете к решетке огонек, он может воспламениться либо взорваться, что чревато большими проблемами.

Наиболее частой причиной нарушений в работе воздуховодов многоквартирных домов признается засорение вентиляционных каналов. Они могут на протяжении нескольких десятков лет не очищаться. Естественно, что это приводит к их серьезному загрязнению. Своими руками вы можете прочистить лишь небольшой отрезок канала возле самого входного отверстия. Иногда это помогает улучшить воздухообмен, но чаще подобные мероприятия к реальным результатам не приводят.

Также естественное проветривание жилища может функционировать некачественно из-за действий ваших соседей по многоэтажке. Возможно, они делали ремонт в своей квартире и перекрыли какой-либо канал или же удалили по незнанию важный элемент вентиляционной системы.

Приточные канальные мульти-системы

Канальная вентиляция – это комплекс воздуховодов, проложенных во всех комнатах. Сердце системы – приточное оборудование, размещенное на входе.

Схема построения и работы вентиляции определяется типом вентустановки. Обозначим особенности двух наиболее экономичных и эффективных способов организации подачи воздуха: вентиляции с рекуперацией и применения VAV-агрегатов.

Принцип работы комплекса с рекуперацией

Рекуператор является составляющим элементом приточно-вытяжной установки. Теплообменник позволяет значительно снизить потребление энергоресурсов, обеспечивая передачу тепла от разогретого вытяжного воздуха холодным поступающим потокам.

Для функционирования рекуператора помимо приточного воздуховода требуется монтаж вытяжных каналов, что сказывается на стоимости системы. Эффективность работы некоторых теплообменников достигает 95%

В вентиляционных системах устанавливаются теплообменники двух типов: пластинчатые и роторные.

Пластинчатые рекуператоры. Конструктивно представляют собой кассету, установленную в воздуховод. Воздушные потоки «разрезаются» блоком из пластин. Теплый воздух проходит с одной стороны пластины, а холодный с другой. Вследствие теплообмена образуется конденсат, подлежащий удалению.

Особенности работы пластинчатых рекуператоров:

• свежий приточный и отработанный воздух не перемешиваются;
• вероятность обмерзания зимой;
• в рекуператорах, изготовленных из паропроницаемых тонких пленок, не скапливается конденсат.

Однако срок службы такого оборудования ограничен десятью годами.

Роторные рекуператоры. Принцип перераспределения тепла базируется на вращении барабана, через который двигаются разносторонние воздушные струи. Постепенно, вращаясь в барабанной установке, отработанный воздух «делится» теплом с сектором ротора. Когда разогретый участок ротора попадает в холодный приточный поток, воздух нагревается, а ротор охлаждается.

Роторные рекуператоры отличаются компактными размерами и высокой энергоэффективностью. Недостаток устройства – частичное смешивание грязного и свежего воздуха. В холодное время выключение роторных моделей нежелательно

VAV-система – вентиляция по потребностям

Variable Air Volume (VAV) установка –эффективная вентиляционная система, обеспечивающая приток и подогрев воздуха с минимальным расходом энергии. Комплекс позволяет регулировать параметры и режим вентиляции для каждой комнаты отдельно.

Стандартная вентсистема подает воздух без учета времени суток, назначения помещения и количества проживающих. Производительность VAV-системы выбирается пользователем исходя из конкретных условий эксплуатации.

Пример работы VAV-вентиляции. Допустим, что комплекс с максимальной производительностью в 300 куб.м/ч обслуживает два помещения: спальню и гостиную. Если бы зимой для подогрева воздушного потока до комфортной температуры мощности калорифера не хватило, то в случае с обычной вентиляцией пришлось бы снизить суммарную производительность. Как результат, в обеих комнатах стало бы душно.

Работу VAV-системы можно скорректировать: в течение дня подавать воздух в гостиную, а в ночное время – в спальню. К каждой комнате подведен отдельный выключатель вентиляции

Регулировка производительности позволяет сэкономить до 25-50% энергии по сравнению с традиционной вентиляцией.

Помимо снижения счетов за электроэнергию VAV-система имеет и другие преимущества:

• отсутствие обмерзания оборудования;
• «отработка» выводится через имеющиеся вентканалы, поэтому не надо обустраивать сеть вытяжных воздуховодов;
• низкая стоимость эксплуатации.

Недостаток VAV-вентиляции – высокая цена оборудования и трудности при сборке и наладке работоспособности комплекса. Проектирование и монтаж должны выполнять специалисты.

Приборы для принудительной вентиляции в квартире

Принудительная вентиляция комнаты осуществляется специальными приборами. Механическая вентиляция нужна, если естественная система воздухообмена со своими функциями не справляется.

Механическую вентиляцию обеспечивают:

• вентиляторы (вытяжные и приточные);
• кухонные вытяжки;
• клапаны притока воздуха.

Многие ошибочно относят к вентиляционным приборам кондиционеры. Кондиционер изменяет температуру воздуха, очищает его, но он не обеспечивает приток воздуха. Сегодня есть кондиционеры с приточной трубой: только их можно назвать вентиляционным элементом.

Следует помнить: кондиционер не относится к вентиляционным приборам!

Работа приборов принудительной вентиляции сопряжена с затратами электроэнергии. Делать ее непрерывной невыгодно. Современные приборы можно включать или выключать в зависимости от потребностей. Можно сделать так, чтоб агрегат включался, когда в комнате зажигается свет.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

• Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

  Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке

• Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
• Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

• Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
• Внести размеры на схему (можно перерисовать).
• Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

  Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

• Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
• Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
• Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

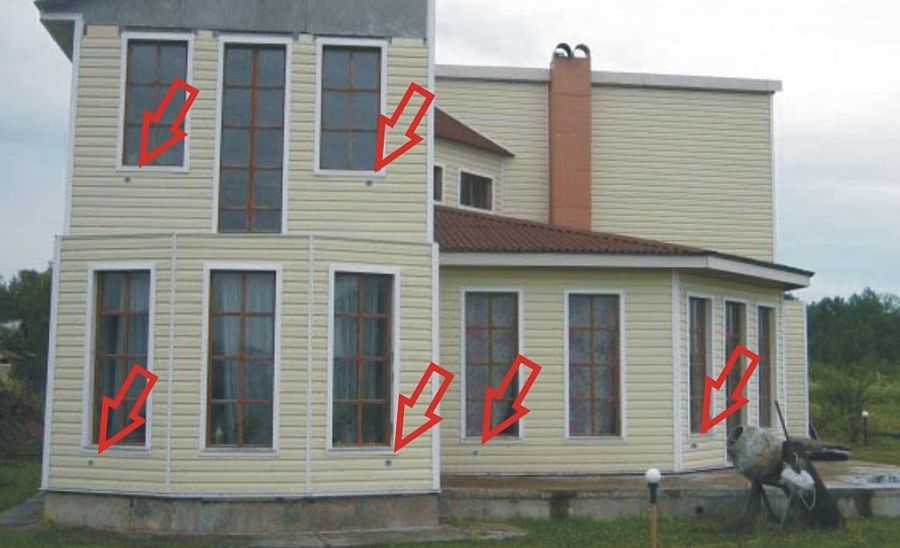

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Система очистки воздуха для квартиры – установка Тион

Приточная вентиляционная установка обязательно должна обеспечиваться системой очистки, потому что входящий снаружи воздух – это в первую очередь пыль. Для этого используются различные фильтрационные материалы. Рассмотрим, как очищается входящий воздух на примере приточной установки Тион Бризер 02. На фото ниже показано, из каких фильтров состоит данный прибор.

Приточная вентиляционная установка Тион Бризер 02

В установке используется трёхступенчатый фильтрационный слой, состоящий из разных фильтрационных материалов:

1. Первая ступень задерживает крупные твёрдые примеси.
2. Вторая задерживает мелкие частички, пыльцу и дым. Это фильтр в виде гармошки, изготовленный из волокнистого материала.
3. Третья – это адсорбционно-каталитический фильтр, задерживающий микробыи запахи. В основе устройства лежит активированный уголь мелкими гранулами.

Сами установки приточной вентиляции Тион классифицируются по производительности, которая зависит от размеров и скорости вращения вентилятора. Сегодня производитель предлагает три позиции с производительностью 45, 70 и 120 м³ воздуха в час.

Что касается обычных стеновых клапанов, то внутри них располагается фильтр для воздуха в квартиру в виде свёрнутого в цилиндр материала. Здесь производители используют материалы, разные по структуре, основное требование к которым –максимальная очистка подаваемого воздуха. Фильтр может быть установлен или внутрь трубы клапана, или в наружный блок, установленный на внутренней стенке комнаты в квартире.

Воздушный клапан с фильтром, расположенным внутри крышки

Выбор фильтров воздуха для квартиры

К выбору фильтрационного материала надо подходить с двусторонней позиции. Чем он плотнее, тем чище воздух на выходе, но при этом снижается скорость прохождения воздушных масс, и, соответственно, производительность самого клапана. Поэтому фильтры делятся по степени очистки:

1. Сетчатые фильтры, которые задерживают загрязнения размерами в пределах 10 мкм. Они относятся к категории фильтров грубой очистки с маркировкой G3 и G
2. Материалы средней очистки, обозначаемые G5, с помощью которых задерживаются частицы размерами в пределах 1 мкм.
3. Абсолютная очистка. Это материалы, через которые проходят только мельчайшие частички размерами меньше 0,1 мкм. Их маркировка − G7.

Клапаны притока

Приточные клапаны навсегда помогут решить проблему недостатка свежего воздуха. Их можно установить в любой комнате.

Приточные клапаны по способу установки делят на два типа:

• устанавливаются в стену (стенные);
• устанавливаются в пластиковые окна (оконные).

Стенные клапаны имеют форму трубы. Они монтируются в стену, соединяя пространство комнаты с улицей. Оконные клапаны заранее предусматриваются при установке пластиковых окон.

Оконные клапаны самостоятельно установить нельзя, такую работу делают только специалисты. Стенной клапан легко можно вмонтировать в стену своими руками. Производительность стенного оборудования гораздо больше. В оконный клапан нельзя установить фильтр.

Приточные клапаны обеспечивают постоянный и равномерный приток воздуха. Некоторые приборы содержат фильтр и подогревательный элемент. Клапаны не пропускают шум с улицы.
