Фокусирующий цоколь — P
P14.5s — фокусирующий цоколь с одним контактом, диаметром корпуса (ориентирующей части) 14.5 мм. В некоторых случаях вместо типа цоколя указывается тип лампы. MR16 (цифры могут различаться) — стандартный типоразмер галогенных ламп накаливания с отражателем. Обычно, цоколь используется штырьковый(g9, g4, g23 и т.д.).R50 (цифры показывают диаметр лампы) — типоразмер рефлекторных ламп. Они служат для создания направленного света. В большинстве случаев цоколь используется резьбовой — е27 или е14.2D — это компактные люминесцентные лампы. Колбы ламп выполнены в форме двух дуг.Цоколь G10q или GR8.
Видео описание
Посмотрите полезное видео о светодиодных лампочках:
Галогенные источники света
Галоген-лампы имеют форму трубки, применяются для решения дизайнерских задач при работе над стилем натяжного потолочного покрытия. Галогеновые лампочки содержат в своей конструкции рефлектор в форме диска, выполняющий функцию регулировки направления пучков света. Отличительной особенностью «галогенок» является постоянная невысокая температура. Эти лампы не нагреваются, поэтому безопасны при использовании именно для натяжных потолков. Кроме этого, они не испускают никаких вредных для человека или животных веществ.
Люминесцентные
Эти лампочки имеют покрытую люминофором внутреннюю поверхность. Пространство в центре такого источника света заполняется газом в смеси с небольшим количеством ртути в виде пара. Принцип действия люминесцентных ламп состоит в следующем. Внутрь лампы посылается заряд, превращающийся в волны ультрафиолета, покрытие из люминофора реагирует ровным, ярким, постоянным свечением. Различают компактные и линейные лампы.
Газоразрядные
Эти лампы работают на энергии электрической дуги, возникающей внутри них. Используются для создания мощного источника света. Требуют большого слоя люминофора, чем предыдущий вид.
Газоразрядная лампаИсточник yunimag.ru
Энергосберегающие источники света
Энергия, потребляемая этими лампочками, может быть в несколько раз больше, чем у некоторого количества неэкономных лампочек старого образца. При этом на рынке можно купить энергосберегающие экземпляры с практически любым диаметром цоколя. Все они будут служить от 25 до 100 тысяч часов.
Филаментные
Филаментные лампы выглядят очень странно, но привлекательно со своими жёлтыми «палочками» и полосочками внутри стеклянной колбы (диодами), поэтому сейчас они имеют возросшую популярность. Конструкция этого типа осветительных приборов предполагает наличие таких элементов:
- рассеивателя (деталь из специального стекла);
- нитевидных светодиодов, драйвера (для безопасной работы при перепадах напряжения в сети);
- цоколя (выполняется только из специального инновационного стойкого материала).
Неотразимые филаментные лампочкиИсточник www.ecostarlighting.com.cn
Энергосберегающие лампы
Разновидностью люминесцентной является так называемая энергосберегающая лампа. Обычная мерцающая люминесцентная лампочка действительно гораздо экономнее обычных ламп накаливания. Они бывают со встроенным электронным пускателем (интегрированные) и неинтегрированные. Потребление электричества таких лампочек в 5 раз ниже по сравнению с обычными.
Энергосберегающие лампы довольно капризны к напряжению. При частых скачках или постоянно низком напряжении они не доживают до года. Частые включения и выключения снижают срок службы «экономок». Период достижения яркого свечения энергосберегающей лампы достигается через 100-200 часов работы, затем начинается ремиссия. Обычных лампочек ремиссия настигает через год работы. Гарантия производителя на энергосберегающие лампы составляет от 1 до 3 лет при условии нормальной эксплуатации.
Цветопередача дорогой «экономки» гораздо выше по сравнению с лампами накала. В технологии их изготовления применяется пятиполосный люминофор. Такой свет наиболее близок к солнечному. Мерцание в современных энергосберегающих лампочках практически полностью отсутствует. Его частота составляет 20 тыс. герц и абсолютно незаметна глазу. Что касается морозостойкости, то при температуре выше -10 и нормальном напряжении «экономка» разгорается. Если же температура воздуха очень низкая, то электроника таких ламп будет долго не запускаться. Во влажной среде они ведут себя капризно
Утилизация таких ламп требует осторожности, так как они содержат ртутные соединения
Характеристики
Размеры цоколей не всегда имеют прямую пропорциональность с необходимой мощностью светового потока на выходе. Например, Е40 имеет диаметр витков 40 мм, а R7, всего 7 мм. А выдаваемая мощность первых достигает результата в 1000 Вт, вторые могут светить на все 1500 Вт.
Маркировка цоколей всех электролампочек представлена заглавными, строчными буквами и цифрами. Под числом подразумеваются геометрические характеристики. Латинский алфавит означает следующее:
| B | Штифтовый (байонет) | s | 1 контакт |
| E | Резьбовой (Эдисона) | d | 2 контакта |
| G | Штырьковый | t | 3 контакта |
| K | Кабельный | q | 4 контакта |
| P | Фокусирующий | p | 5 контактов |
| R | С утопленными контактами | ||
| S | Софитный | ||
| T | Телефонный | ||
| W | Бесцокольные лампы |
Маркировка Если цифра стоит сразу за заглавной буквой, то она указывает на наружный диаметр цоколя (Е27) или расстояние между центральными точками выступающих контактных элементов (G4). Дополнительно могут быть указаны A (автомобильная лампа), U (энергосберегающая) или V (коническая форма нижней части цоколя).
Какие бывают цоколи и их маркировки?
Цоколи бывают из металла, пластика или керамики.
На практике применяются два основных вида:
- резьбовые (маркируются буквой Е).
- штырьковые (маркируются литерой G).
У цоколей первого вида снаружи имеется винтовая резьба, при этом:
- резьбовые держатели применяются в компактных энергосберегающих, диодных, галогенных лампах, которые вставляют в люстры и бра;
- миньоны Е14 в декоративном или классическом исполнении используются в быту;
- изделия с цоколем наибольшего размера применяются в приборах уличного и промышленного освещения;
- такие элементы устанавливаются в лампы накаливания повышенной мощности: металлогалогенные, ртутные или натриевые.
Виды и маркировки резьбовых цоколей ламп освещения на 220 вольт приведены в таблице:
| Тип | Диаметр (мм.) | Наименование цоколя |
| E5 | 5 | Микроцоколь (LES) |
| E10 | 10 | Миниатюрный (MES) |
| E12 | 12 | Миниатюрный (MES) |
| E14 | 14 | »Миньон» (SES) |
| E17 | 17 | Малый (SES)(110В) |
| E26 | 26 | Средний (ES)(110В) |
| E27 | 27 | Средний (ES) |
| E40 | 40 | Большой (GES) |
Штырьковый держатель:
- встречается практически во всех существующих видах ламп;
- соединение источника света с патроном в цоколе такого типа реализовано с помощью двух металлических элементов, которые являются токопроводящими контактами;
- фиксация лампы в патроне зависит от плотности прилегания контактных отверстий и штырьков.

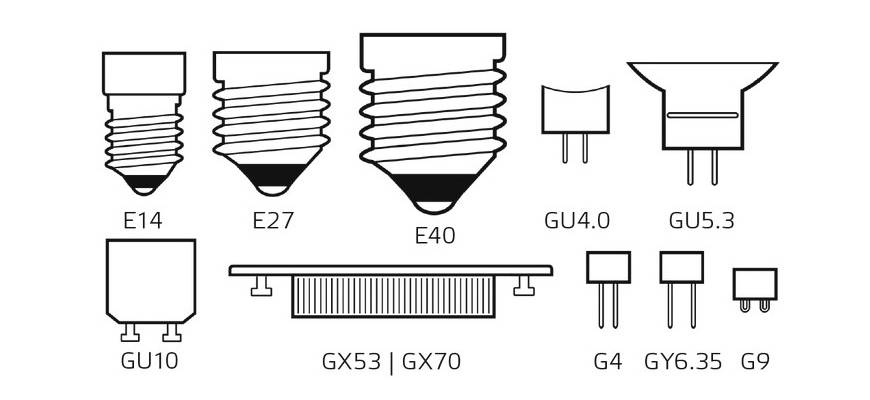

Типоразмеры и разновидности штырьковых цоколей приведены в таблице:
| Тип | Расстояние между штырьками (мм.) | Цоколь | Патрон | Лампа |
| G4, GU4, GY4 | 4 | G4 | G4 | Галогенная G4 |
| G5 | 5 | G5 | G5 | Люминесцентная G5 |
| G5.3, GU5.3, GX5.3 | 5,3 | GU5.3 | GU5.3 | Галогенная GU5.3 |
| GY6.35 | 6,35 | GY6.35 | GY6.35 | Галогенная GY6.35 |
| G9 | 9 | G9 | G9 | Галогенная G9 |
| GU10 | 10 | GU10 | GU10 | Галогенная GU10 |
| G12 | 12 | G12 | G12 | Металлогалогенная G12 |
| G13 | 13 | G13 | G13 | Люминесцентная G13 |
| GX24 | 24 | GX24 | GX24 | Люминесцентная GX24 |
Основные типы цоколей описаны в видеоролике от канала Chipdip.
Дополнительные виды цоколей
Наряду с традиционными, существуют и дополнительные виды цоколей ламп освещения, применяемые в промышленности и автомобилестроении.
Нетипичные виды креплений и их особенности представлены в таблице:
| Вид | Характеристика |
| С утопленным контактом | Применяются в лампах, имеющих незначительный вес и размер. |
| Штифтовые | Являются усовершенствованным аналогом цоколя резьбового типа и отличаются удобной и максимально быстрой заменой лампочки в патроне. |
| Софитные | Применяются в освещении дорогих отелей и магазинов, в приборах автомобиля, а также задействованы при организации освещения различных публичных мероприятий. |
| Фокусирующие | Используются в мощных прожекторах и фонарях. |
| Телефонные | Устанавливаются в лампочках, которые монтируются в электронные пульты управления, щитки сигнализации и автоматики. |
Обзор новых моделей ламповых цоколей, способных заменить традиционные, приведен в видео от канала Waterleak.
Маркировка цоколей
В системе маркировочных обозначений используются буквенно-цифровые сочетания.
Первая буква указывает на тип цоколя:
- E — резьбовой (Эдисона);
- G — штырьковый;
- R — с утопленным контактом;
- S — софитный;
- P — фокусирующий;
- T — телефонный.
Число, следующее за заглавной буквой, — это величина внешнего диаметра соединительной части элемента или расстояние между штырьками (мм).
Строчные буквы указывают численность контактных пластин или гибких соединений:
- s — один контакт;
- d — два контакта;
- t — три;
- q — четыре;
- p — пять.
В маркировке штырьковых видов могут указываться геометрические особенности цоколя — на это указывает ещё одна заглавная латинская буква:
- U;
- X;
- Y;
- Z.
Маркировка основных видов цоколей.
Назначение лампового цоколя
У лампового цоколя два предназначения:
- Обеспечение работы прибора. У цоколя и патрона есть контакты в результате соединения которых происходит питание источника света от электросети.
- Возможность смены лампы в случае ее выхода из строя или необходимости замены на устройство с другими параметрами. Соединение “цоколь-патрон” должно обеспечить безопасность и простоту проведения этой операции.
Некоторые виды осветительных приборов не имеют цоколя. Их присоединяют к электрической цепи при помощи гибких проводков.
Как правило, такой вариант используют для ламп малой мощности, которые подвержены физическому воздействию или тряске. Соединение “патрон – цоколь” в этом случае будет слабым местом, вследствие чего произойдет обрыв контакта.
Безцокольная лампа W5W рассчитана на 12 В. Ее производят для автомобильной осветительной системы, где прибор работает в условиях тряски и повышенной вибрации
Штырьковые цоколи – многообразие форм-факторов
Как правило, данный тип соединения предназначен для того, чтобы вставлять 2 контактных штырька в специальные разъемы с подпружиненными зажимами внутри. Подобная фиксация считается достаточно надежной, поскольку используется только для стационарных осветительных приборов, где исключается тряска. С такими цоколями выпускаются как галогенные, так и маленькие светодиодные лампочки, причем последние меньше по размерам и мощности. Как правило, это G4, а также G 6,35 и G9, их подключают к напряжению 12 или 24 В. Помимо указанной основной маркировки используются для штырьковых соединений и дополнительные буквенные указатели. Цифры обозначают расстояние между контактами
В частности, наиболее часто встречается контакт U, то есть, когда фиксация происходит путем поворачивания лампы в патроне. Их штырьки имеют небольшое расширение на конце, которое надежно удерживает колбу после того, как цоколь вставляется в отверстия и проворачивается в специальных пазах. Маркировка X обозначает похожее соединение, с единственным отличием, что после установки лампы защелкивается дополнительный замок для удержания в разъемах. Существуют еще контакты с маркировками Y и Z для источников света специального назначения, различаются они в основном формой корпусов.
Лампочки со штырьковыми цоколями
Отдельно стоит упомянуть особенности оснований существующих моделей ламп. Как уже говорилось, между штырьками всегда соблюдается расстояние, указанное в маркировке цифровой позицией, это стандарт. При этом между контактами может располагаться выступ, который при установке лампы помещается в специальное гнездо патрона. Форма зависит от модели, то есть при одной и той же маркировке не может быть двух разных цоколей. Выступы бывают как круглыми, например – у ламп G53, нередко использующихся для освещения верстака, так и квадратными – у довольно распространенных G24. В последнем случае присутствуют специальные замки для более надежной фиксации.
Различается и форма колб источников освещения. Она может быть как прямолинейной, причем в то же время состоять из одной сложенной вдвое трубки или же из двух, спаренных перемычками, так и кольцевой. Есть лампы спирального типа, те самые привычные всем экономные галогенные. Довольно распространены раструбные светодиодные, у которых колбы имеют шаровидную форму или же представляют собой выгнутый сегмент сферы, из-за чего пучок света направлен в единственно возможном направлении. Причем несколько отличающихся по форм-фактору колбы ламп могут иметь цоколь одной разновидности, например, G24.
Маркировка цоколей
Для быстрой идентификации используют код, состоящий их букв латинского алфавита и цифр. Информация присутствует на упаковке. Некоторые производители указывают основные геометрические размеры крепежа. Заглавная литера в коде обозначает типоразмер, число указывает на диаметр фиксатора (либо сечение колбы, либо расстояние между внутренними частями контактов), а дополнительная маленькая буква определяет число стержней. Иногда в обозначение вводят дополнительное 2- или 3-значное число, указывающее на длину лампочки.
В России действует ГОСТ 25834-83, регламентирующий маркировку. Отдельные требования к нанесению информации формирует стандарт 18620-86. Отечественный регламент требует указания даты изготовления, товарного логотипа производителя и условного обозначения лампочки. Для ряда изделий стандарт требует перечисления данных, обеспечивающих безопасность применения. На фиксаторы распространяются отдельные нормативные акты ГОСТ 17100-79 и 28108-89.
Основная буква
Заглавные литеры в маркировке обозначают:
- B – типоразмер с креплением на штифтах;
- BA – колодку штифтового типа для автомобильных лампочек (отличиями являются разные длина штифтов и требования к минимальному пути утечки тока);
- BM – специальную взрывозащищенную версию для применения в рудниках;
- E – стандартный вариант с винтовой резьбой, разработанный Т. Эдисоном;
- F – крепление с единым контактным стержнем и корпусом лампочки, используемым в качестве второго контакта;
- G – конструкцию с контактными пластинами (в группу входит не используемый в XXI в. типоразмер Bi-Post);
- K – кабельный (или эластичный) вариант подключения;
- P – типоразмер с фокусирующим элементом;
- R – схему со скрытыми внутри корпуса пластинами;
- S – цилиндрический фиксатор софитного типа без штифта;
- SV – вариант S, оснащенный коническими наконечниками;
- T – телефонный формат;
- W – бесцокольную схему (сопряжение с патроном осуществляется посредством стеклянной колбы).
Маркировка цоколей состоит из букв латинского алфавита и цифр.
Изредка в маркировку вводят дополнительную букву, позволяющую определить назначение или конструктивные особенности продукции. Например, изделия для автомобилей обозначают литерой А.
Число
Используемая в маркировке цифра позволяет уточнить конструктивные особенности:
- диаметр корпуса – для изделий форматов В, ВА, ВМ и К;
- внешний диаметр резьбы – для узлов с резьбовым стаканом Эдисона;
- характеристики штыря контакта – для продукции формата F;
- положение стержней (например, расстояние или диаметр окружности, на которой установлены элементы) – для продукции стандарта G;
- диаметр секции, обеспечивающей боковое центрирование, – для изделий типа Р;
- поперечное сечение изолятора, включающее сопряжение с патроном, – для лампочек типоразмеров R и S;
- внешнее расстояние между контактными пластинами – для продукции стандарта T;
- толщину и ширину монтажной стеклянной лопатки (значения разделены символом х) – для автомобильных индикаторов формата W.
Строчные буквы
В обозначении бывают следующие строчные литеры:
- a – указывает на стандартное круглое сечение контактного штифта;
- b – используется для маркировки стержней с рифленой внешней поверхностью (встречается редко);
- c – применяется для маркировки контактов со специальным профилем;
- s – указывает на наличие единого стержня для подвода питания;
- d – применяется для обозначения узлов с 2 контактами.
Существуют лампы со светодиодными пластинами.
Существуют изделия с дополнительными спиралями или светодиодными пластинами, требующие вновь подачи питания. При применении 3, 4 или 5 контактов в кодировку вводят буквы t, q и p соответственно. Для выделения числа позиционных плоскостей из кода используют знак тире.
Разберемся с ассортиментом
Современные лампочки освещения, продаваемые на рынке осветительных приборов, представлены в огромном ассортименте. Причем они отличаются не только принципом работы (например, лампы накаливания, светодиодные и т.д.), но и видами цоколей. В связи с этим существуют различные классификации, отражающие различные особенности данного элемента ламп освещения. Самая распространенная классификация делит лампочки по типу цоколей на следующие виды:
- штырьковые. Не очень распространенный вид. Он обозначается буквой G, отражающей расстояние, имеющееся между контактами. Это расстояние указано в миллиметрах. С помощью букв X ,U, Y и Z отображают модификацию изделия. При этом они не являются взаимозаменяемыми. Такие типы цоколей подходят для различных типов ламп освещения (галогенных, ламп накаливания и люминесцентных);
- резьбовые. Это традиционный вид, который широко представлен в различных типах ламп. Его еще часто называют винтовой. Резьбовые цоколи маркируются буквой Е. Как правило, после буквы идет какая-нибудь цифра (например, Е40). Она отражает диаметр резьбы. Используется для современных источников света – светодиодных лампочек.
Все возможные типы данных элементов, применяемых для светодиодных и других видов лампочек, приведены в следующей таблице.
Виды цоколей
Эта таблица содержит разновидности как штырьковых, так и винтовых моделей. В этой таблице также приведены цоколи для ламп освещения, имеющие маркировку R. Она означает, что элемент имеет утопленные контакты. Такие изделия предназначены для приборов, характеризующиеся высокой интенсивностью работы. Такие цоколи применимы для изделий, работающих от переменного тока.
Какие бывают цоколи и их маркировки?
Цоколи бывают из металла, пластика или керамики.
На практике применяются два основных вида:
- резьбовые (маркируются буквой Е).
- штырьковые (маркируются литерой G).
У цоколей первого вида снаружи имеется винтовая резьба, при этом:
- резьбовые держатели применяются в компактных энергосберегающих, диодных, галогенных лампах, которые вставляют в люстры и бра;
- миньоны Е14 в декоративном или классическом исполнении используются в быту;
- изделия с цоколем наибольшего размера применяются в приборах уличного и промышленного освещения;
- такие элементы устанавливаются в лампы накаливания повышенной мощности: металлогалогенные, ртутные или натриевые.
Виды и маркировки резьбовых цоколей ламп освещения на 220 вольт приведены в таблице:
| Тип | Диаметр (мм.) | Наименование цоколя |
| E5 | 5 | Микроцоколь (LES) |
| E10 | 10 | Миниатюрный (MES) |
| E12 | 12 | Миниатюрный (MES) |
| E14 | 14 | »Миньон» (SES) |
| E17 | 17 | Малый (SES)(110В) |
| E26 | 26 | Средний (ES)(110В) |
| E27 | 27 | Средний (ES) |
| E40 | 40 | Большой (GES) |
Штырьковый держатель:
- встречается практически во всех существующих видах ламп;
- соединение источника света с патроном в цоколе такого типа реализовано с помощью двух металлических элементов, которые являются токопроводящими контактами;
- фиксация лампы в патроне зависит от плотности прилегания контактных отверстий и штырьков.
Типоразмеры и разновидности штырьковых цоколей приведены в таблице:
| Тип | Расстояние между штырьками (мм.) | Цоколь | Патрон | Лампа |
| G4, GU4, GY4 | 4 | G4 | G4 | Галогенная G4 |
| G5 | 5 | G5 | G5 | Люминесцентная G5 |
| G5.3, GU5.3, GX5.3 | 5,3 | GU5.3 | GU5.3 | Галогенная GU5.3 |
| GY6.35 | 6,35 | GY6.35 | GY6.35 | Галогенная GY6.35 |
| G9 | 9 | G9 | G9 | Галогенная G9 |
| GU10 | 10 | GU10 | GU10 | Галогенная GU10 |
| G12 | 12 | G12 | G12 | Металлогалогенная G12 |
| G13 | 13 | G13 | G13 | Люминесцентная G13 |
| GX24 | 24 | GX24 | GX24 | Люминесцентная GX24 |
Основные типы цоколей описаны в видеоролике от канала Chipdip.
Дополнительные виды цоколей
Наряду с традиционными, существуют и дополнительные виды цоколей ламп освещения, применяемые в промышленности и автомобилестроении.
Нетипичные виды креплений и их особенности представлены в таблице:
| Вид | Характеристика |
| С утопленным контактом | Применяются в лампах, имеющих незначительный вес и размер. |
| Штифтовые | Являются усовершенствованным аналогом цоколя резьбового типа и отличаются удобной и максимально быстрой заменой лампочки в патроне. |
| Софитные | Применяются в освещении дорогих отелей и магазинов, в приборах автомобиля, а также задействованы при организации освещения различных публичных мероприятий. |
| Фокусирующие | Используются в мощных прожекторах и фонарях. |
| Телефонные | Устанавливаются в лампочках, которые монтируются в электронные пульты управления, щитки сигнализации и автоматики. |
Обзор новых моделей ламповых цоколей, способных заменить традиционные, приведен в видео от канала Waterleak.
Маркировка цоколей
В системе маркировочных обозначений используются буквенно-цифровые сочетания.
Первая буква указывает на тип цоколя:
- E — резьбовой (Эдисона);
- G — штырьковый;
- R — с утопленным контактом;
- S — софитный;
- P — фокусирующий;
- T — телефонный.
Число, следующее за заглавной буквой, — это величина внешнего диаметра соединительной части элемента или расстояние между штырьками (мм).
Строчные буквы указывают численность контактных пластин или гибких соединений:
- s — один контакт;
- d — два контакта;
- t — три;
- q — четыре;
- p — пять.
В маркировке штырьковых видов могут указываться геометрические особенности цоколя — на это указывает ещё одна заглавная латинская буква:
- U;
- X;
- Y;
- Z.
Маркировка основных видов цоколей.
Типы и обозначение цоколей ламп
Цоколь является конструктивным элементом лампочки, позволяющий устанавливать и закреплять ее в патроне. Он оборудуется токопроводящими контактами, через которые подается питание. Данный конструктивный элемент может быть керамическим, металлическим или пластиковым. Кроме того он обеспечивает герметизацию колбы, наполненной инертным газом. В связи с разнообразием цоколей, возникла необходимость их обозначения.
Примером такой маркировки служат следующие буквенные обозначения:
- Е – стандартный,
- G – штырьковый,
- R – с утопленным контактом,
- B – штифтовой,
- F – с одним штырьком и т.д.
Соединительная часть цоколя имеет определенный диаметр, обозначаемый цифрами, наносимыми после буквенной маркировки. Эти же цифры могут обозначать расстояние между контактами. После цифр могут быть вновь нанесены буквы, указывающие на количество контактов: s – 1, d – 2,t – 3, q – 4, p – 5.
Некоторые типы ламп имеют дополнительную буквенную маркировку, наносимую после первой буквы.
- А – означает автомобильную лампу,
- V – наличие конического цоколя,
- U – указывает на энергосбережение.
Виды и типы цоколей автомобильных ламп
Кроме обозначений лампочек есть еще и маркировка по присоединительному цоколю. Разные цоколи предотвращают установку лампочек в другие патроны. Существует несколько основных обозначений по цоколю:
- P – наличие этой буквы в начале маркировки говорит о том, что у лампы фланцевый тип цоколя;
- BA – так обозначаются цоколи штифтового типа, при этом штифты располагаются симметрично относительно друг друга;
- BAY – в этом цоколе штифтового типа один из штифтов отличается по высоте;
- BAZ – цоколь данного типа также относится к штифтовым моделям, только имеется смещение штифтов по радиусу и высоте;
- SV – лампочка софитная, т.е. имеется два цоколя с противоположных сторон;
- E – данный тип цоколя имеет резьбовую поверхность;
- W – цоколь лампочки выполнен из стекла.
В обозначении может быть также зашифровано и количество контактов, которые имеет цоколь. Они обозначаются маленькими латинскими буквами:
- s – такой цоколь имеет только один контакт;
- d – в данном цоколе используется два контакта;
- t – этот тип цоколей выполнен в трехконтактном варианте;
- q – цоколь с четырьмя контактами;
- p – присоединительный цоколь с пятью контактами.
Как правильно подобрать нужный цоколь?
По этому критерию выбор осуществить довольно просто: нужно учитывать параметры светильника, имеющегося в наличии.
Производители выпускают множество светодиодных осветительных устройств. Ими можно заменить как лампы накаливания, так и галогенные.
Для первой группы взаимозаменяемыми являются цоколи Е14, Е27, Е40. Для второй — GU10, G4, GU5.3. В лампах встраиваемых, используемых для подсветки мебели, применяют цоколь GX53
При выборе следует знать некоторые нюансы:
- Модели с держателями G9 рассчитаны только на 220 В.
- Если в схеме присутствуют электронные выключатели и диммеры, нельзя использовать маленькие лампы, имеющие цоколи Е14 и Е27.
- Поскольку существует много вариантов осветительных приборов со штырьковым разъемами, при выборе можно легко допустить ошибку. По этой причине не нужно избавляться от перегоревшей лампы.
К светодиодным источникам света производители адаптировали почти все виды цоколей. Чтобы прибор работал стабильно и долго, нужно учитывать и допустимую мощность для определенного светильника.
Так, если ограничение по этому параметру составляет 40 Вт, то нельзя устанавливать лампу на светодиодах, рассчитанную на 6 Вт.
Совместимость с другими размерами
Соединение цоколя позволять при необходимости заменить деталь или произвести ремонтные работы. Напрямую этот вариант не совместим с другими, но проблему можно решить использованием специальных переходников.
Применение цокольных переходников
Когда нужно вставить лампу в не предназначенный для нее патрон, можно использовать специальные адаптеры. Они просто позволяют прейти, например, с размера E14 на E27 без потери мощности или каких-либо других качеств.
Но недостаток тоже есть – удлинение конструкции, что не всегда удобно. Если лампочка сильно выступает из плафона, это негативно влияет на внешний вид светильника, также повышается риск, что лампочку можно случайно задеть и разбить. Поэтому применение адаптеров не всегда целесообразно.
Цокольный адаптер с 14 на 27 мм.
Что касается ассортимента переходников, тут не будет проблем. Они представлены в ассортименте в магазинах осветительной техники, также нужный адаптер можно заказать в интернете. Переходники производятся компаниями Космос, OBI, Lemanso, E.Next и десятками других. Есть даже модели для совмещения разных типов цоколей, например с G9 на E27 или наоборот. Доступны модели двойного типа, с одного входа может выходить сразу два патрона для ламп. Стоимость начинается от десятка рублей и может доходить до нескольких сотен.

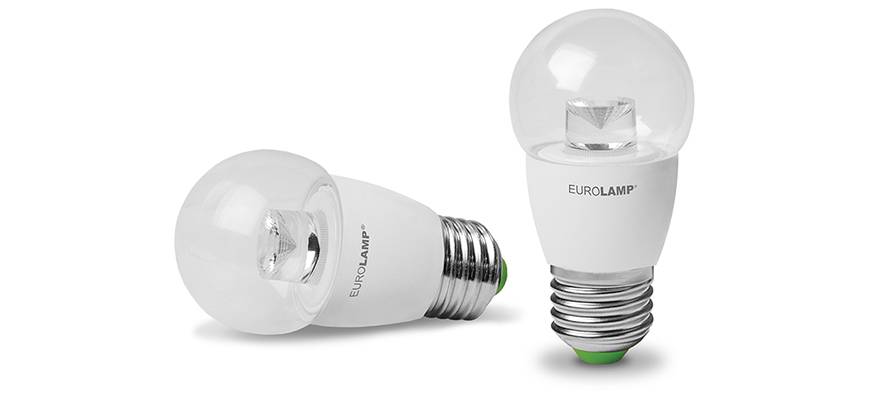

Цоколи светодиодных ламп
Классификация ламп по типу цоколя — чрезвычайно удобный способ, который используется многими продавцами осветительной техники, как в нашей стране, так и за рубежом. Цоколь служит для крепления лампы в патроне. Также через него осуществляется подача электроэнергии. Светодиодные (LED — Light Emitting Diode) лампы сравнительно недавно стали доступны для рядового покупателя. Еще несколько лет назад они стоили неоправданно дорого. Однако последнее время эта технология развивается бурными темпами. Стоимость одного люмена, произведенного светодиодными источниками света, понизилась в несколько раз, а технические параметры, такие как световая отдача, яркость, энергоэффективность, уже давно превзошли показатели других видов ламп. К тому же надо отметить одну особенность, которая в наибольшей мере присуща светодиодным лампам. Раньше было принято, что каждый класс осветительных приборов выпускался со своим видом цоколя. Это обуславливалось как конструктивными особенностями каждого вида ламп, так и преимущественными областями применения. Разработчики и производители светодиодных ламп поступили иначе. Изначально была сделана ставка на прямую замену ламп старого образца. Т.е. для замены лампы накаливания, галогенной, люминесцентной, энергосберегающей на светодиодный аналог достаточно иметь информацию о ее цоколе и просто приобрести светодиодную с таким же. В результате получим множество неоспоримых достоинств – от сбережения электроэнергии и экономии бюджета до отсутствия вредных веществ (ртуть, тяжелые металлы), ультрафиолетового излучения и пульсаций.
Теперь обсудим, какие же цоколи для светодиодных ламп пользуются наибольшей популярностью. Начнем с цоколя «Эдисона», резьбового соединения с патроном разного диаметра. Исторически он использовался в лампах накаливания. Число, указанное после буквенного обозначения в этом случае обозначает диаметр цоколя в миллиметрах. Т.е., например, маркировка Е27 говорит о том, что перед Вами цоколь «Эдисона» диаметром 27мм, а светодиодная лампа G9 аналогично имеет ширину цоколя 9 мм.
Обозначение другого класса цоколей начинается с латинской буквы G. Это штырьковое соединение с патроном, где последующие цифры показывают расстояние между контактами (тоже в миллиметрах). Вторая буква в маркировке указывает на некие особенности цоколя. К примеру, GU10 предполагает наличие утолщений на конце штырьков. Данный вид цоколя использовался либо в галогенных (G4, G9, GU5.3, GU10, GX53), либо люминесцентных (G13, G5, G23, G24) лампах.
Отдельно надо отметить цоколь, название которого начинается с латинской буквой R. Так маркируется цоколь с утопленным контактом, последующая цифра показывает его толщину в миллиметрах. Этот вид соединения применяется для линейных галогенных ламп в прожекторах.
В этой статье мы не будем останавливаться на других видах соединений и цоколей, т.к. в настоящий момент они либо практически не применяются в светодиодных лампах, либо исторически мало используются на территории РФ.
В таблице наглядно представлены все основные типы цоколей для светодиодных ламп.
В заключение отметим некоторые сложности, с которыми можно столкнуться при прямой замене ламп на светодиодный аналог:
- Габаритные размеры светодиодных ламп могут отличаться от размеров тех традиционных ламп, на смену которым они пришли.
- Трансформаторы от галогенных ламп не подходят для питания светодиодных.
- Не всегда возможно использование диммеров от ламп накаливания и «галогенок». Дело в том, что для этого эффекта в светодиодных лампах применяются специальные электронные устройства, работающие по принципу ШИМ (широтно-импульсная модуляция). Для получения качественного диммирования рекомендуем поменять и старый выключатель с реостатом на специальный контроллер. Это позволит управлять световым потоком светодиодной лампы, в том числе и дистанционно. Другой вариант – это покупка диммируемой светодиодной лампы. В этом случае в драйвер монтируется специальная микросхема, позволяющая лампе менять яркость при изменении входящего напряжения. Такие лампы стоят несколько дороже обычных.
- При демонтаже люминесцентной лампы необходимо предварительно удалить ПРА (пускорегулирующий аппарат), из светильника, а затем подключить светодиодную лампу непосредственно к клеммам.
Обо всем этом подробнее Вы сможете ознакомиться на нашем сайте в других статьях, а также разделах и описаниях конкретных ламп.
Применение переходников
Случается такое, что не получается найти лампу необходимой конструкции для использования. Или проводятся ремонтные работы, под рукой есть лампа, но она не подходит к патрону люстры. Для таких случаев у ремонтников обычно есть с собой переходники.
Еще одна частая ситуация – от E14 недостаточно света даже с использованием мощных светодиодных вариантов. А вот E27 могли бы справиться с задачей. Или одной лампы E27 недостаточно, а две было бы в самый раз.
На рынке доступны такие переходники:
Междуразмерные. Стандартный вариант, когда, например, с винтового E14 нужно перейти на винтовой E27.
-
Межтипные. Используются, чтобы с одной конструкции цоколя перейти на другую, например переход винтовой E27 на штырьковый GU10.
Разветвители. К одному патрону можно прикрутить сразу две или даже три лампочки. Такие переходники представлены в основном для ламп Эдисона.
Переходники действительно помогут решить определенные проблемы, но и у них есть один недостаток – удлинение конструкции. Между патроном и цоколем появляется дополнительный элемент, поэтому лампа может сильно выпирать из плафона.
