Самодельный вихревой индукционный нагреватель из сварочного инвертора

Принцип работы индукционного нагревателя

Индукционный нагрев невозможен без использования трех основных элементов:

• индуктора;
• генератора;
• нагревательного элемента.

Индуктор представляет собой катушку, обычно выполненную из медной проволоки, с ее помощью генерируют магнитное поле. Генератор переменного тока используют для получения высокочастотного потока из стандартного потока домашней электросети с частотой 50 Гц.

В качестве нагревательного элемента применяется металлический предмет, способный поглощать тепловую энергию под воздействием магнитного поля. Если правильно соединить эти элементы, можно получить высокопроизводительный прибор, который прекрасно подходит для подогрева жидкого теплоносителя и отопления дома.

Галерея изображенийНезависимо от конструктивной сложности, габаритов и решаемых задач основными его компонентами являются индуктор, генератор вихревых токов и нагревательный элементНесомненным преимуществом индукционных нагревателей является быстрый разогрев при существенно более низких потребностях в электроэнергии по сравнению с другими нагревающими приборамиВеским минусом индукционных нагревателей признают обязательную необходимость в наличии источника энергии. Без электричества прибор совершенно бесполезенЕсли самодельный индукционный нагреватель установить на металлический отопительный трубопровод, то он будет не только эффективно греть теплоноситель, но и стимулировать движение нагретой жидкости по контуруДля того чтобы инвертор нормально работал в схеме с индукционной катушкой, его подключают через терморегулятор. К выходам подключают выпрямительные диоды, иначе система будет работать как электромагнит, а не как индукционный нагревательСамым простым генератором индукционных токов для самодельного нагревателя послужит инвертор, применяемый обычно в электросваркеИндукционную катушку, вырабатывающую вихревые токи, подключают к полюсам инвертора, при включении которого в сеть сразу начинает генерироваться тепловая энергияПринцип индукции применяется не только в подготовке теплоносителя и нагреве санитарной воды для гигиенических целей. Он используется в плавке металловСборка простейшего индукционного нагревателяБыстрое разогревание вихревыми токамиОбязательный доступ к источнику энергииНагрев металлической трубкиМодернизация обычного инвертораИспользование инвертора в качестве генератораТочки подключения индукционной катушкиПрименение индукции в плавке металлов

С помощью генератора электрический ток с необходимыми характеристиками подается на индуктор, т.е. на медную катушку. При прохождении через нее поток заряженных частиц формирует магнитное поле.

Принцип действия индукционных нагревателей основан на возникновении электротоков внутри проводников, появляющихся под воздействием магнитных полей

Особенность поля состоит в том, что оно обладает способностью на высоких частотах изменять направление электромагнитных волн. Если в это поле поместить какой-нибудь металлический предмет, он начнет нагреваться без непосредственного контакта с индуктором под воздействием созданных вихревых токов.

Высокочастотный электрический ток, поступающий от инвертора к индукционной катушке, создает магнитное поле с постоянно изменяющимся вектором магнитных волн. Помещенный в это поле металл быстро разогревается

Отсутствие контакта позволяет сделать потери энергии при переходе из одного вида в другой ничтожными, чем и объясняется повышенный КПД индукционных котлов.

Чтобы подогреть воду для отопительного контура, достаточно обеспечить ее контакт с металлическим нагревателем. Часто в качестве нагревательного элемента используют металлическую трубу, через которую просто пропускают поток воды. Вода попутно охлаждает нагреватель, что значительно увеличивает срок его службы.

Электромагнит индукционного прибора получают путем намотки проволоки вокруг сердечника из ферромагнита. Полученная в результате катушка индукции разогревается и передает тепло нагреваемому телу или протекающему рядом теплоносителю через теплообменник

Процесс производства индукционного котла

Для того чтобы изготовить вихревой прибор отопления необходим следующий инструмент:

• Сварочный инвертор (как для сборки корпуса, так и для последующего подключения котла).
• Болгарка.

Для корпуса понадобятся:

• Металлические трубы таких диаметров, чтобы свободно входили друг в друга (зазор около сантиметра).
• Патрубки (сгоны) для монтажа на трубы отопления.
• Проволока.

Самодельный индукционный котел

Инструкция:

Варятся два «стакана» один большего диаметра, другой меньшего. Так, чтобы входили друг в друга. Внешний будет корпусом прибора, а на внутренний по слою изоляции наматывается катушка, концы которой выводятся через дно верхнего «стакана».
Соединить детали корпуса можно либо фланцами, либо заварить намертво. Фланцевое соединение позволит в дальнейшем разбирать и собирать прибор, не прибегая к грубым методам.
Когда две детали соединяются, то получается лабиринт, в котором нагревается теплоноситель.
С помощью сгонов, полученный прибор соединяется с системой отопления. Его приваривают, либо прикручивают муфтами

При монтаже важно помнить, что холодная вода будет поступать снизу, а выходить горячая сверху.
Электрику лучше располагать выше котла, чтобы в случае протечки избежать замыкания.

Виды

Вихревые токи замыкаются по контуру, ограниченному магнитным полем индуктора. Поэтому нагрев токопроводящих элементов возможен как внутри катушки, так и с внешней ее стороны.

• Поэтому индукционные печи бывают двух типов:
• канальные, в которых емкостью для плавки металлов являются каналы, расположенные вокруг индуктора, а внутри него расположен сердечник;
• тигельные, в них используется специальная емкость — тигель, выполненный из жаропрочного материала, обычно съемный.

Канальная печь слишком габаритная и рассчитана на промышленные объемы плавки металлов. Её используют при выплавке чугуна, алюминия и других цветных металлов.Тигельная печь довольно компактна, ей пользуются ювелиры, радиолюбители, такую печь можно собрать своими руками и применять в домашних условиях.

Как самостоятельно собрать индукционный нагреватель

Современный рынок предоставляет достаточно большой выбор различных моделей оборудования индукционного типа. Но в целях экономии такое устройство можно изготовить самим. Конечно, задумав сделать этот нагреватель, нужно подготовить для работы соответствующие инструменты и запастись необходимыми материалами, многие из которых уже могут быть у хозяина.

Для изготовления простой конструкции нагревателя нужно взять следующие компоненты:

• кусок пластиковой трубы с достаточно толстыми стенками – это пойдет для изготовления корпуса устройства;
• сетку (металлическую);
• проволоку из меди;
• проволоку из нержавеющей стали диаметром до 7 мм или катанку.

Чтобы вмонтировать нагреватель в систему отопления, понадобятся еще встраиваемый циркулирующий насос и переходники для подсоединения устройства, а также сварочный аппарат и необходимые инструменты.

Водяной котел с трансформатором

Для начала достаньте или купите недорогой сварочный инвертор (трансформатор) с регулировкой тока на 18-25 ампер. В качестве элементов для нагрева воды в водонагревателе применяют небольшие обрезки катанки или нержавеющей стали. Проволоку нарезают кусками длиной от 3,8 до 5,5 см (если используется катанка диаметром 6-8 мм). Затем из толстостенной пластиковой трубы диаметром 45-50 мм делают корпус нагревателя. Один конец этого отрезка трубы закрывают мелкой, ячеистой сеткой и засыпают со свободного открытого конца корпуса нарезанную проволоку.

схема устройства индукционного нагревателя.

Заполнив трубу обрезками доверху, приступают к изготовлению катушки индуктора. Берут эмалированный медный провод не менее 1,5-2 мм и наматывают вокруг сделанного корпуса. Количество витков колеблется (в зависимости от ампеража сварочного индуктора) и составляет 85-95. Катушку располагают по центру корпуса (трубы с обрезками). К системе водоснабжения или сети отопления нагреватель подсоединяют с помощью переходников.

Чтобы сделать на основе полученного нагревателя вихревой индукционный котел-водонагреватель, надо сварить из двух труб напоминающую бублик конструкцию. Это нагревательный элемент для воды. Берут любой подходящий по диаметру бак и вставляют в него входной (в верхней части бака) и выходной патрубки для воды. В этот корпус вставляют сделанную ранее индукционную катушку. Затем присоединяют нагреватель (бублик) к патрубкам так, чтобы он проходил внутри индуктора строго по центру. Изолируют выходные концы катушки и подсоединяют к трансформатору. Чтобы тепло не покидало водонагреватель, его покрывают теплоизоляционным экраном.

Вода, проходя внутри катушки по трубам, нагревается и из выходного патрубка выходит в горячем виде.

Надо помнить, что такой котел можно применять в закрытых системах отопления, с циркуляцией воды с помощью насоса.

Такой индукционный котел-водонагреватель можно подсоединять и к системе, выполненной из пластиковых труб. С целью обеспечения безопасности котел устанавливают на расстоянии 80-90 см от пола и потолка и на 30-40 см от стены. Данный водонагреватель надо оснастить установленным на патрубке клапаном для сброса воздуха из системы. Подобный котел можно применить и как обогреватель небольшого помещения, добавив радиатор отопления.

Принцип технологии индукционный нагрев

Принцип технологии индукционного нагрева достаточно прост с физической точки зрения. Образованная из проводника тока катушка генерирует высокочастотное магнитное поле. В свою очередь, металлический объект, помещённый во внутреннюю область катушки, индуцирует вихревые токи. В результате объект сильно нагревается.

Параллельно с катушкой индуктивности, как правило, включается резонансная ёмкость. Предпринимается такой шаг для компенсации индуктивного характера катушки. Резонансная цепь, созданная элементами катушка-конденсатор, возбуждается на собственной резонансной частоте. Значение тока возбуждения существенно меньше, чем значение тока, протекающего через катушку индуктивности.

Индукционный нагреватель своими руками

Индукционный нагреватель незаменимая вещь для кузнецов, токарей, слесарей и домашних мастеров. С его помощью всегда легко и быстро можно нагреть и даже расплавить металл, вам не нужны дорогие теплоносители, такие, как уголь и газ, достаточно подключить к прибору электричество. Происходит бесконтактный нагрев металла токами высокой частоты, по научному волнами радиочастотного диапазона. Прибор широко применяют для термообработки, закалки и гибки деталей, бесконтактной плавки, пайки и сварки, металлов. В ювелирном деле для термической обработки мелких деталей. В медицине для дезинфекции медицинского инструмента. В автосервисе слесаря нагревают заржавевшие гайки. Так же индуктор устанавливают в индукционных котлах, применяемых для отапливания жилых помещений. На этом рисунке изображена рабочая схема индукционного нагревателя, который вы легко можете сделать своими руками.

Схема индукционного нагревателя

Устройство состоит из задающего генератора высокой частоты собранного на двух мощных полевых транзисторах. Рабочее напряжение генератора зависит от мощности установленных полевых транзисторов. С транзисторами IRFP250 устройство можно питать напряжением от 12 до 30 вольт. А если установить транзисторы IRFP260, тогда напряжение питания можно поднять от 12 до 60 вольт.

Мощность индуктора заметно возрастет, температура нагрева металла поднимется более 1000 градусов, что позволит плавить металлы. В процессе работы транзисторы будут очень сильно нагреваться, поэтому их надо установить на большие радиаторы и поставить мощный вентилятор. На холостом ходу индуктор потребляет не менее 10А, а в рабочем состоянии не менее 15А, соответственно требуется очень мощный блок питания минимум на 20А.

На этом рисунке изображена печатная плата индукционного нагревателя.

Так же вам понадобятся резисторы R1, R2 на 10К мощностью 0.25 Ватт. Резисторы R3, R4 с сопротивлением 470 Ом не менее 2 Ватт. Диоды D1, D2 ультрабыстрые UF4007 или другие аналогичные на максимальный ток до 1А. Стабилитроны VD1, VD2 мощностью не менее 5 Ватт с напряжением стабилизации 12В например 1N5349 и другие. Дроссели L1, L2 размером 27х14х11 мм желтого цвета с белой полосой я вытащил из компьютерных блоков питания. На каждый дроссель надо намотать 25 витков медного провода диаметром 1 мм желательно в лаковой изоляции, если не найдете, подойдет одножильный провод в полихлорвиниловой изоляции на скорость сильно не влияет.

Конденсаторы С1-С16 металлоплёночные 0.33 мкФ 630В, соединяются параллельно рядами 4х4, в блоке всего шестнадцать штук. С меньшим рабочим напряжением лучше не ставить, будут сильно греться. Между конденсаторами оставляйте небольшое расстояние для хорошего охлаждения потоком воздуха.

Дроссели решил приклеить силиконовым герметиком, чтобы не болтались.

Важную деталь нагревателя, индуктор я сделал из медной трубки диаметром 6 мм длинною 1 метр. Купить такую можно в любом автомагазине типа «Газовщик» и там где торгуют газо-балонным оборудованием для автомобилей. Медную трубку наматываем на кусок полипропиленовой трубы внешним диаметром 40 мм, такая труба используется в пластиковом отоплении. Делаем пять витков, расстояние между верхним краем первого витка и нижним краем пятого витка должно быть 40 мм. Концы трубы изгибаем, как на рисунке и прикрепляем к радиаторам с помощью двух клемных колодок для провода сечением 16 мм².

В процессе работы индуктор будет сильно нагреваться от раскаленной детали, что может привести к повреждению медной трубки, поэтому надо сделать охлаждение. На концы медной трубки я одел силиконовые трубки и подключил насос омывателя лобового стекла автомобиля. Насос от ВАЗ 2114 и силиконовые трубки купил в автомагазине. Получилась нормальная водяная система охлаждения.

Недостатки и достоинства

Рассмотрим положительные характеристики и преимущества индукционного оборудования:

1. Нагрев производится в любой среде.
2. Возможность изготовления сверхчистых сплавов.
3. Быстрый нагрев и плавка любого материала, который проводит ток.
4. Элементы прибора монтируются снаружи, врезки отсутствуют. Это гарантирует исключение протечек.
5. Индукционный водонагреватель не загрязняет окружающую среду.
6. Удобен при необходимости нагрева определенного участка поверхности.
7. Площадь контакта теплоносителя с поверхностью нагревателя во много раз больше, нежели в аппаратах с трубчатыми электронагревателями. За счет этого среда греется очень быстро.
8. Компактные размеры прибора.
9. Оборудование легко настраивается на нужный режим работы и без труда регулируется.
10. Имеется возможность изготовления прибора любой формы (в том числе самостоятельно). Это предупреждает локальный нагрев и способствует равномерному распределению тепла.

Проточный нагреватель такого типа практически не имеет минусов, если сравнивать с приборами, работающими по иным принципам. Единственная сложность эксплуатации в том, что необходимо сопоставить индуктор с заготовкой. Иначе нагрев будет недостаточным и маломощным.

Конструкция и принцип действия

По техническим характеристикам устройство является частью установки, используемой в металлургической промышленности. Принцип работы индукционной печи зависит от переменного тока, мощность установки формируется назначением прибора, в конструкцию которого входит:

1. индуктор;
2. каркас;
3. плавильная камера;
4. вакуумная система;
5. механизмы перемещения объекта нагревания и другие приспособления.

Современный потребительский рынок располагает большим количеством моделей приборов, работающих по схеме образования вихревых токов. Принцип работы и конструкционные особенности промышленной индукционной печи позволяет выполнять ряд специфических операций, связанных с плавкой цветного металла, термической обработкой изделий из металла, спекания синтетических материалов, очисткой драгоценных и полудрагоценных камней. Бытовые приборы используются для дезинфекции предметов быта и обогрева помещений.

Работа ИП (индукционной печи) заключается в нагревании помещенных в камеру предметов вихревыми токами, излучаемыми индуктором, представляющим собой катушку индуктивности, выполненную в форме спирали, восьмерки или трилистника с обмоткой проводом большого поперечного сечения. Работающий от переменного тока индуктор создает импульсное магнитное поле, мощность которого изменяется в соответствии с частотой тока. Предмет, помещенный в магнитное поле, нагревается до точки закипания (жидкости) или плавления (металл).

Как сделать нагреватель

Наш самодельный индукционный нагреватель из сварочного инвертора будет несколько изменен по сравнению с прототипом, чтобы упростить его изготовление. Для создания электромагнитного поля снаружи индуктора потребуется серьезная катушка с огромным числом витков, к тому же согнуть трубу в виде змеевика не так-то просто. Поэтому лучше прямую трубу поместить внутрь индукционной катушки, чтоб она работала как сердечник.

По логике, труба должна быть металлической, но в самодельной установке с небольшим индуктором она будет очень слабо нагревать теплоноситель. Так что мастера-умельцы придумали другое устройство сердечника из полимерной трубы, частично наполненной отрезками металлической проволоки. Роль индуктивного контура сыграет катушка из эмалированной медной проволоки. Ну и генератором тока высокой частоты послужит бытовой инверторный аппарат для дуговой сварки. Итак, уточняем перечень материалов:

• труба полимерная диаметром 50 мм из сшитого полиэтилена для отопления, выдерживающая температуру теплоносителя до 95 °С;
• проволока стальная диаметром 6 мм;
• провод медный эмалированный сечением 3 мм2;
• мелкоячеистая сетка из тонкой металлической проволоки.

Стальную катанку нарезают частями длиной 4—6 мм, чтобы получились цилиндрики разных размеров. Затем один торец трубы закрывают мелкоячеистой сеткой и засыпают внутрь отрезки проволоки. Чтобы они не выпадали наружу, сетку надо поставить и с другой стороны. Из медного провода поверх трубы своими руками выполняют индукционную обмотку, что будет служить нагревателем. Число витков – от 85 до 95, концы тщательно изолируются и подсоединяются к выходу сварочного инвертора, как это показано на схеме:

Теперь после включения сварочного аппарата катушка создаст электромагнитное поле, вызывающее течение вихревых токов в металлическом сердечнике из кусков катанки. Он станет быстро прогреваться, поднимая температуру протекающей по трубе воды. Собственно, на этом изготовление индукционного нагревателя закончено, остается его установить в помещении топочной и подключить к отопительной системе.

Важно. В целях безопасности следует хорошо изолировать все открытые токонесущие части, а инвертор обязательно заземлить

Нюансы

1. При проведении опытов по нагреву и закалке металлов, внутри индукционной спирали температура может быть значительна и составляет 100 градусов Цельсия. Этот теплонагревательный эффект можно использовать для нагрева воды для бытовых нужд или для отопления дома.
2. Схема нагревателя рассмотренного выше (рисунок 3), при максимальной нагрузке способна обеспечить излучение магнитной энергии внутри катушки равное 500 Вт. Такой мощности недостаточно для нагрева большого объёма воды, а сооружение индукционной катушки высокой мощности потребует изготовление схемы, в которой необходимо будет использовать очень дорогие радиоэлементы.
3. Бюджетным решением организации индукционного нагрева жидкости, является использование нескольких устройств описанных выше, расположенных последовательно. При этом, спирали должны находиться на одной линии и не иметь общего металлического проводника.
4. В качестве теплообменника используется труба из нержавеющей стали диаметром 20 мм. На трубу «нанизываются» несколько индукционных спиралей, таким образом, чтобы теплообменник оказался в середине спирали и не соприкасался с её витками. При одновременном включении 4 таких устройств, мощность нагрева будет составлять порядка 2 Квт, что уже достаточно для проточного нагрева жидкости при небольшой циркуляции воды, до значений позволяющих использовать данную конструкцию в снабжении тёплой водой небольшого дома.
5. Если соединить такой нагревательный элемент с хорошо изолированным баком, который будет расположен выше нагревателя, то в результате получится бойлерная система, в которой нагрев жидкости будет осуществляться внутри нержавеющей трубы, нагретая вода будет подниматься вверх, а её место будет занимать более холодная жидкость.
6. Если площадь дома значительна, то количество индукционных спиралей может быть увеличено до 10 штук.
7. Мощность такого котла можно легко регулировать путём отключения или включения спиралей. Чем больше одновременно включённых секций, тем больше будет мощность работающего таким образом отопительного устройства.
8. Для питания такого модуля понадобится мощный блок питания. Если есть в наличии инверторный сварочный аппарат постоянного тока, то из него можно изготовить преобразователь напряжения необходимой мощности.
9. Благодаря тому, что система работает на постоянном электрическом токе, который не превышает 40 В, эксплуатация такого устройства относительно безопасна, главное обеспечить в схеме питания генератора блок предохранителей, которые в случае короткого замыкания обесточат систему, там самым исключив возможность возникновения пожара.
10. , при условии установки для питания индукционных устройств аккумуляторных батарей, зарядка которых будет осуществляться за счёт энергии солнца и ветра.
11. Аккумуляторы следует объединить в секции по 2 шт., подключённые последовательно. В результате, напряжение питания при таком подключении будет не менее 24 В., что обеспечит работу котла на высокой мощности. Кроме этого, последовательное подключение позволит снизить силу тока в цепи и увеличить срок эксплуатации аккумуляторов.

Как собрать индукционный котел самостоятельно

Современный рынок отопительных устройств представляет большой выбор различных моделей индукционных нагревателей как для бытового, так и для промышленного использования. Несмотря на то, что на сегодняшний день подобное оборудование не вышло на уровень широкого применения в отопительных системах, стоимость его высока. Цена на бытовые котлы начинаются от 25 000 рублей, а на промышленные — от 100 000 руб.

В целях экономии сделать индукционный нагреватель можно своими руками. Такая работа под силу даже не специалисту.

Устройство со сварочным инвертором и пластиковыми трубами

Все материалы и компоненты, которые применяются для сборки, доступны и зачастую находятся под рукой. Что для этого нужно:

• катанка или нержавеющая проволока из стали (диаметр до 0,7 см);
• медная проволока;
• металлическая сетка;
• фрагмент пластиковой трубы с толстыми стенками для корпуса обогревателя (диаметр изнутри 5 см);
• сварочный аппарат;
• переходники для монтирования котла к системе отопления;
• инструменты;
• насос для обеспечения циркуляции воды.

Проволоку из нержавеющей стали нужно нарезать на кусочки длиной 0,5-0,7 см. Заполнить плотно ими пластиковую трубу и закрыть ее с обеих сторон. В ней не должно быть свободного пространства. На дно трубки устанавливается металлическая сетка, которая позволяет удержать стальные частички внутри.

Далее следует смастерить основной компонент нагревания — индукционную катушку. На пластиковую трубу наматывается медная проволока. Необходимо сделать не менее 100 аккуратных витков на одинаковом расстоянии друг от друга. Затем индукционная катушка подключается к системе индивидуального отопления. Устанавливается котел в любой части трубопровода. Для прокачки воды необходимо встроить насос.

Подключается самодельное устройство внешней обмоткой из меди к инвертору. Обязательно проводятся работы по электроизоляции и теплоизоляции котла. Все открытые участки закрываются специальным материалом. Для утепления используется базальтовая вата. Это необходимо для того, чтобы нагревалась труба без потерь теплоэнергии на воздух.

Устройство с трансформатором

Данный вариант проще в сборке, чем предыдущий. Что потребуется для изготовления своими руками:

• трехфазный трансформатор с возможностью крепления;
• сварочный аппарат;
• медная обмотка.

Необходимо вставить трубы одна в другую, сварить. Конструкция в разрезе должна напоминать форму бублика. Она выполняет одновременно две задачи – нагревательного элемента и проводника. Затем медной проволокой обматывается корпус нагревателя и подключается к трансформатору. Чтобы тепло не терялось в процессе эксплуатации, на котел можно соорудить защитный кожух.

Индукционное отопление хорошая альтернатива стандартным системам отопления. Его эффективность составляет около 97% КПД. Такие системы экономичны, функционируют на любой жидкости, работают бесшумно, не выделяют вредных веществ.

При соблюдении правил сборки котлы безопасны в эксплуатации. Они долговечны. Но если какой-то элемент придет в негодность, замена его не составит сложностей. Все материалы легко заменимы и доступны.

Высокочастотные индукционные нагреватели

Самая широкая область применения у индукционных нагревателей высокочастотного типа. Нагреватели характеризуются высокой частотой 30-100 кГц и широким диапазоном мощностей 15-160 кВт. Высокочастотный тип обеспечивают небольшой по глубине нагрев, однако этого достаточно, чтобы улучшить химические свойства металла.

Высокочастотные индукционные нагреватели легки в управлении и экономичны, и при этом их КПД может достигать 95%. Все типы работают непрерывно продолжительное время, а двухблочный вариант (когда трансформатор высокой частоты вынесен в отдельный блок) допускает круглосуточную работу. Нагреватель имеет 28 типов защит, каждая из которых отвечает за свою функцию. Пример: контроль напора воды в системе охлаждения.

• Индукционный нагреватель 60 кВт Пермь
• Индукционный нагреватель 65 кВт Новосибирск
• Индукционный нагреватель 60 кВт Красноярск
• Индукционный нагреватель 60 кВт Калуга
• Индукционный нагреватель 100 кВт Новосибирск
• Индукционный нагреватель 120 кВт Екатеринбург
• Индукционный нагреватель 160 кВт Самара

Применение:

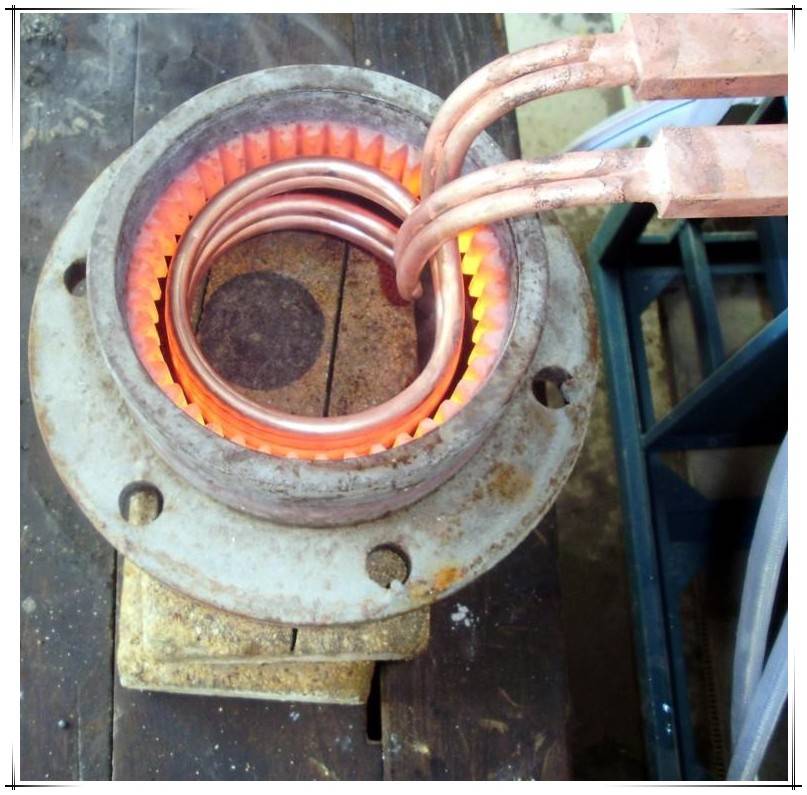

• поверхностной закалки шестерни
• закалка валов
• закалка крановых колес
• нагрев деталей перед изгибом
• пайка резцов, фрез, буровой коронки
• нагрев заготовки при горячей штамповке
• высадка болтов
• сварка и наплавки металлов
• восстановление деталей.

подробнее

Что такое индукция и ее принцип

Электромагнитная индукция была открыта еще более ста лет назад. Она позволяет генерировать тепло с помощью высокочастотных токов – данная технология активно применяется для выплавки металлов. Дошла эта технология и до бытовых потребителей – мы можем увидеть ее воплощение на кухне в виде индукционных электрических печей. Индукционные печи позволяют быстро разогревать пищу и отличаются небольшими габаритами. Еще одним достоинством является их продолжительный срок службы.

Индукционный нагреватель представляет собой мощную катушку, на которую подается переменный ток высокой частоты. Внутри катушки помещается металлический сердечник, разогревающийся под действием вихревых токов. Таким образом, никаких привычных нагревательных элементов здесь нет, а тепло генерируется исключительно за счет индукционного нагрева.

Магнитная индукция используется в металлургической промышленности. Здесь она позволяет избавиться от угольных и газовых печей, отличающихся большими размерами. Сегодня в металлургических цехах стоят небольшие индукционные печи, быстро разогревающие металлы и сплавы до высоких температур. Они безопасны для людей и позволяют сократить время, затрачиваемое на переработку металлов.

С помощью индукционной катушки можно быстро нагреть металл до очень высоких температур.

В бытовой сфере магнитная индукция работает в индукционных кухонных печах и в электрических индукционных котлах. В чем заключаются преимущества такого нагрева?

• Отсутствует прямой контакт между нагреваемым телом и индукционной катушкой.
• Отсутствие накипи в индукционных котлах, что связано с отсутствием привычных нагревательных элементов.
• Продолжительный срок службы оборудования.
• Быстрый прогрев теплоносителей и металлических конструкций.
• Высокая эффективность оборудования.
• Безопасность для окружающих.

Электромагнитная индукция греет быстро и очень эффективно – коэффициент полезного действия тех же индукционных котлов достигает 98-99%. Также здесь отсутствует прямой контакт теплоносителя и токоведущих частей, что значительно повышает безопасность оборудования.

Напомним, что в ТЭНовых и электродных электрических отопительных котлах используется прямой контакт нагревательных элементов и теплоносителя.

Создание индукционной катушки

Наматываем проволоку на трубку так, чтобы между витками оставался небольшой промежуток.

Основой всей конструкции является пластиковая труба. Вокруг нее мы будем наматывать катушку. А для того чтобы труба не расплавилась под воздействием горячей катушки (да, она будет греться), мы будем наматывать проволоку не прямо на трубу, а на текстолитовые полоски. Стеклотекстолит можно заменить на асбестовую ткань, которой оборачивается пластиковая труба.

Набивной сердечник необходим для нагрева теплоносителя. Для этого берем стальную проволоку небольшого диаметра, нарезаем ее на мелкие кусочки, скручиваем, после чего набиваем ею пластиковую трубу. С обеих сторон труба закрывается металлической сеткой – она пропустит воду, но не даст вывалиться нашей набивке. Поверх пластиковой трубы (защищенной стеклотекстолитом или асбестом) наматываем медный провод, длина которого составляет примерно 11 м. Сечение провода – 1,5 мм. Провод наматываем не внавалку, а как бы виток к витку, но оставляя небольшое расстояние между витками.

Наматывая медную проволоку будущей индукционной катушки, уделите внимание качеству намотки и сделайте так, чтобы намотка была равномерной. Отдельные витки не должны касаться друг друга

Количество витков составляет 90-100.

Что мы получили в конечном итоге? У нас получился нагревательный элемент в виде катушки. На него нужно подать электроэнергию, которая создаст в сердечнике вихревые токи. Протекающий через сердечник теплоноситель будет нагреваться, передавая свое тепло подключенным к отопительной системе радиаторам.
