Преимущества и недостатки
Популярность погружного насоса “Ручеек” объясняется просто: при относительно невысокой цене этот прибор обладает достаточно высоким качеством. Но это не единственное его достоинство. “Ручеек” исключительно прост в эксплуатации. Его ее нужно каким-либо образом специально настраивать, достаточно нажать кнопку включения, и он начнет работу.
Простая конструкция насоса обеспечивает его исключительную ремонтопригодность. В случае поломки насос не сложно разобрать, отремонтировать или заменить испорченные узлы, а затем собрать снова. Все необходимые для починки комплектующие обычно имеются в свободной продаже. Следующий “плюс” этого насоса — широкий круг задач, которые можно решить с его помощью.
“Ручейком” качают не только чистую воду, но и некоторые загрязненные жидкости, хотя это и сокращает срок его службы. К недостаткам насоса “Ручеек” можно отнести характер его работы. Непрерывное вибрационное воздействие может негативно сказаться на состоянии фильтровой скважины. Вибрации разрушают слой песка, что увеличивает скорость запесочивания скважины и может полностью вывести сооружение из строя.
Глубокой скважине, извлекающей воду из трещиноватого известняка, вибрация не страшна, но “Ручеек” не предназначен для переваривания воды с такой большой глубины. Таким образом, насосы этого типа не подходят для постоянной работы в скважинах на песок. Однако для забора воды из колодца такое оборудование может стать настоящей находкой.
Подключение и правила эксплуатации
Перед тем, как устанавливать насос “Ручеек” в колодце или скважине, следует выполнить ряд подготовительных мероприятий. Для начала точно определяют, на какой именно глубине будет подвешен насос. Следует запастись шнуром или веревкой подходящей длины и предусмотреть место фиксации троса во время работы насоса.
Шнур должен быть достаточно прочным, чтобы выдержать нагрузку, в пять раз превышающую вес подвешенного оборудования. В случае с “Ручейком” речь идет примерно о двадцати килограммах. Не стоит пренебрегать этим моментом, потому что упавший в скважину насос может стать настоящей катастрофой. Да и из колодца доставать сорвавшуюся технику — не самое большое удовольствие.
Не рекомендуется подвешивать вибрационную технику на металлическом тросе, поскольку такие конструкции плохо сочетаются с вибрационным воздействием, возникающим во время работы агрегата. Чтобы частично погасить вибрацию, насос прикрепляют к шнуру на подвеске из прочной и эластичной резины, куском которой также необходимо запастись заранее.
Еще один необходимый элемент — шланг, по которому вода будет поступать наверх. Его длина должна соответствовать глубине погружения насоса, а диаметр шланга должен подходить к патрубку насоса. Впрочем, существуют переходники, позволяющие закрепить на патрубке шланг большего или меньшего диаметра. Конец шланга на патрубке или на переходнике следует зафиксировать хомутом, если иные способы крепления не предусмотрены.
Если использование шланга по каким-то причинам нежелательно или неудобно, можно использовать гибкую водопроводную трубу из пластика. Ее также необходимо надежно закрепить на патрубке с помощью хомута. Если все материалы приготовлены и нюансы учтены, можно приступать к установке насоса. Для этого нужно выполнить ряд простых шагов:
Распаковать насос “Ручеек”, расправить электрокабель.
Прикрепить к проушине на его корпусе капроновый шнур с резиновым переходником.
Прикрепить к выходному патрубку насоса шланг или водоподающую трубу.
На отверстие для забора воды надеть специальный защитный фильтр.
Аккуратно и плавно опустить насос в колодец или скважину.
Закрепить капроновый шнур.
Подключить насос к электропитанию.
Нажать кнопку включения и проверить работу прибора.
При покупке насоса “Ручеек” следует сразу же уточнить длину электрокабеля, которым укомплектовано изделие. Стандартная модель может быть укомплектована кабелем длиной 10, 15, 25 или 40 м, это отражается на стоимости устройства. Если длины провода не хватает, проблему можно решить одним из двух способов.
Первый состоит в том, чтобы полностью заменить кабель насоса новым проводом подходящей длины. Чтобы выполнить эту операцию, насос придется разобрать, а затем собрать заново. Иногда проще кабель нарастить, т.е. просто присоединить к уже существующему проводу достаточно длинный кусок.
Место соединения кабелей следует тщательно заизолировать, а также защитить специальной термоусадочной муфтой. Полная замена кабеля более надежна, поскольку часть провода, погруженная в воду, остается целой. Но наращивание кабеля — менее трудоемкая процедура. После того, как насос опущен в воду, следует осмотреть полученную систему и убедиться, что нагрузка приходится именно на капроновый шнур, а не на кабель или шланг.
И кабель, и шланг должен свисать свободно, оставаясь в не натянутом состоянии. Однако нельзя допускать и чрезмерное провисание кабеля, поскольку в процессе опускания-поднимания насоса он может запутаться, а это создаст дополнительные проблемы. Правильное использование насоса позволяет увеличить срок его эксплуатации и бесперебойной работы. Производитель указывает время непрерывной работы насоса не более 12 часов.
После этого прибор следует отключить, чтобы он остыл. Производители также рекомендуют устраивать небольшие перерывы каждые два часа работы прибора. Такой щадящий режим эксплуатации положительно отразится на ресурсе работы прибора. При подвешивании прибора следует помнить, что он должен располагаться примерно в 0,5-1 метре от песчаного дна, иначе его может просто затянуть в песок или слой ила.
Классификация
При выборе насосного оборудования очень важно учитывать тип питания, поскольку в некоторых условиях может потребоваться независимая от электросети работа агрегата. Такая работа свойственна только агрегатам, укомплектованным двигателем внутреннего сгорания. Так, по типу энергопитания все насосы можно разделить на такие виды:
Так, по типу энергопитания все насосы можно разделить на такие виды:
Электрические приборы для работы мотора используют переменный ток. Это делает их зависимыми от электросети. Однако это позволяет не заботиться о пополнении запасов топлива. Выбор такого насоса стоит делать в том случае, если в месте его использования есть работающая электросеть
Важно учитывать напряжение в сети, а так же то, на какое количество фаз рассчитан прибор. Жидкотопливные насосы , называемые мотопомпа, работают на ДВС
Они делятся на такие разновидности:
Бензиновые
Жидкотопливные насосы , называемые мотопомпа, работают на ДВС. Они делятся на такие разновидности:
Бензиновые
Эти агрегаты используют бензиново-масляную смесь, приготовленную в определённой пропорции. Они более тихие в работе и менее дорогостоящие, чем дизельные агрегаты.
Дизельные насосы работают на солярке. Эти приборы отличаются высокой экономичностью и повышенным шумом при работе.
Главным преимуществом мотопомп является их мобильность и простота использования. Они подходят для мест, где есть перебои с подачей электропитания или полностью отсутствуют электрические сети.
Также есть классификация водяных насосов в зависимости от чистоты перекачиваемой жидкости. По этому критерию насосные агрегаты делятся на следующие типы:
- для чистой воды с содержанием твёрдых примесей, не превышающим 150 г/м³. Сюда относятся скважинные, колодезные и все модификации поверхностных насосов;
- для воды средней степени загрязнения , в которой содержание примесей не превышает 200 г/м³. К этой категории относятся дренажные насосы, самовсасывающие и циркуляционные агрегаты, некоторые виды насосных станций и фонтанные насосы;
- для сильно загрязнённой воды с концентрацией твёрдых примесей больше 200 г на кубометр. В эту категорию входят некоторые типы дренажных насосов, а также поверхностные канализационные устройства.
По месту расположения относительно водного зеркала все насосные агрегаты делятся на следующие типы:
- Поверхностные насосы устанавливаются на некотором расстоянии от источника и сообщаются с ним посредством трубопровода или шланга. Мощность агрегата зависит от расстояния, на котором оно находится от источника. Чем оно больше, тем выше должна быть мощность.
- Погружные агрегаты монтируются в гидротехническом сооружении. При этом корпус прибора должен быть полностью либо частично погружён в воду.
Технические характеристики насоса «Ручеек-1»
Модель «Ручеек -1», как и все остальные погружные насосы этой фирмы, предназначена только для питьевой пресной воды с температурой, не превышающей 35 град.С. Поглощаемая мощность составляет 225 Вт, а водяной напор достигает 40 метров. Насос оснащается электрическим кабелем в 10 метров. Весит аппарат 4 кг. Данная серия имеет верхний водный забор, предотвращающий замутнение воды.
Так же существует модель «Ручеек -1М», которая имеет аналогичные технические характеристики, что и у насоса «Ручеек -1», но оснащается нижним водным забором для возможности полной выкачки воды из резервуаров или емкостей. Перенаправление воды в горизонтальном положении может осуществляться на 100 метров. При подъеме воды на высоту не выше 1 метра можно выкачать 1500 л за час. Чем глубже погружается насос, тем меньше воды он выкачивает.
Видео об особенностях использования насоса Ручеёк
Белорусский вибрационный насос Ручеек продается на протяжении более 40 лет. За этот период потребители по достоинству оценили возможности этого, на первый взгляд, скромного агрегата.
За небольшими габаритами и массой скрываются отличные возможности для обеспечения автономного водоснабжения дачи или загородного дома (резервный агрегат, который можно запитать даже от маломощного генератора). Конечно, не стоит возлагать на насосы данной серии решении глобальных задач, но с обеспечением расхода воды на одну точку одновременно он справится вполне.
Насосы для воды Ручеек традиционно отличаются высоким качеством, про продукцию, выпускаемую под этим брендом, уже не скажешь «Сделано в Китае». Полностью отечественная разработка, отличающаяся экономичностью при хороших эксплуатационных характеристиках.
К достоинствам оборудования эксперты относят следующие качества:
- Отличная ремонтопригодность. Существует возможность замены всех резинотехнических элементов и узлов.
- Отсутствие необходимости в дорогостоящем техническом обслуживании. Насос работает по принципу — включил и забыл, может эксплуатироваться в длительном режиме (до 12 часов в сутки). Правда, производители рекомендуют делать технические перерывы через каждые 2 часа работы (10-15 минут), это существенно повысит рабочий ресурс агрегата.
Верхний забор воды обеспечивает хорошее охлаждение электрической части насоса. При этом исключается возможность засорения агрегата донным илом или другим мусором, который может скапливаться на дне колодца. Может применяться для откачки воды из колодцев, скважин, емкостей, искусственных и естественных водоемов.
- Металлический корпус отличается повышенной прочностью, разгерметизация изделия практически не случается. В качестве защиты от соприкосновения со стенками колодца или обсадной трубой используется предохранительное резиновое кольцо.
- Насос не требуется крепить к стенкам колодца, он подвешивается на обычной бечеве или тросе.
- Насос комплектуется устройством термозащиты, которое обеспечивает отключение агрегата при критических значениях нагрева, что может произойти в случае понижения уровня воды в источнике водоснабжения.
Водяной насос Ручеек рекомендован для установки в скважины и колодцы с низким дебетом воды. Его небольшая производительность обеспечит подачу воды на протяжении длительного времени без полного осушения гидротехнического сооружения.
Технические характеристики
Как уже говорили, погружные насосы Малыш имеют небольшую мощность — в основном около 250 Вт, то есть создать высокое давление он не в силах. Их клоны с другими названиями можно найти немного более мощные.
Что еще важно — высота подъема — это на какое расстояние может перекачиваться вода.В технических характеристиках она должна быть больше той, которая вам необходима примерно на 20%
Обратите внимание на электропитание, на которое рассчитана данная модель. Обычно это 200 В с возможными небольшими отклонениями порядка 5%, но реалии таковы, что в сети может быть и 240 В, а при таком напряжении насос с такими характеристиками сгорит. Выход — ставить стабилизатор или искать модель с более высоким рабочим напряжением (понижение от рабочего не так негативно сказывается на работе — понижается мощность)
Выход — ставить стабилизатор или искать модель с более высоким рабочим напряжением (понижение от рабочего не так негативно сказывается на работе — понижается мощность).
Длина электрического кабеля может быть от 10 метров до 40
Важен еще такой показатель, как производительность. Он обычно указывается в литрах в минуту или в секунду. Эта величина показывает, сколько воды агрегат в состоянии перекачать в нормальных условиях. Для данного вида оборудования эта цифра совсем невелика — порядка 400 мл/сек. Такой погружной насос Малыш может обеспечить водой одну точку водоразбора — один поливной шланг или кран в доме. На что-то большее он без дополнительного оборудования не способен.
| Название | Забор воды | Защита от холостого хода / перегрева | Мощность | Производительность | Высота подъема | Диаметр | Глубина погружения | Цена |
|---|---|---|---|---|---|---|---|---|
| Малыш-М П 1500 Тополь | Верхний | нет/да | 240 Вт | 24 л/мин | 60 м | 99 мм | 3 м | 1741 руб (пластик) |
| Ручеёк-1 Могилев | Верхний | нет/нет | 225 Вт | 18 л/мин | 72 м | 110 мм | 1459 руб (шнур 10 м) | |
| PATRIOT VP-10В (США/Китай) | Верхний | нет/нет | 250 Вт | 18 л/мин | 60 м | 98 м | 7 м | 1760 руб (длина кабеля 10 м) |
| БЕЛАМОС БВ012 (Россия/Китай) | Нижний | нет/нет | 300 Вт | 16,6 л/мин | 70 м | 100 мм | 3 м | 2110 руб (шнур 10 м) |
| Малыш-М 1514 Тополь | Верхний | нет/да | 250 Вт | 25 л/мин | 60 м | 98 мм | 3 м | 2771 руб (металл, шнур 40 м) |
| Калибр НВТ-210/10 (Россия/Китай) | Верхний | нет/нет | 210 Вт | 12 л/мин | 40 м | 78 м | 10 м | 1099 руб (шнур 10 м) |
| Зубр МАСТЕР Родничок НПВ-240-10 | Верхний | нет/нет | 240 Вт | 24 л/мин | 60 м | 100 м | 3 м | 1869 руб (шнур 10 м) |
| QUATTRO ELEMENTI Acquatico 250 | Верхний | нет/нет | 250 Вт | 17,5 л/мин | 75 м | 100 м | 2 м | 2715 руб (шнур 10 м) |
| Водолей-3 (Лепсе) | Верхний | нет/есть | 265 Вт | 26 л/мин | 40 м | 98 мм | 1900 руб (шнур 10 м) | |
| Малыш 25 м (Курск) | НИжний | да/нет | 250 Вт | 7,1 л/мин | 40 м | 1920 руб (шнур 25 м) |
Каждая разновидность насосов представлена с разной длиной электрического шнура и от этого изменяется цена (чем длиннее шнур, тем дороже). Можно также найти разновидности с защитой от сухого хода, но можно сделать ее самостоятельно (смотрите ниже).
Достоинства и недостатки насосов

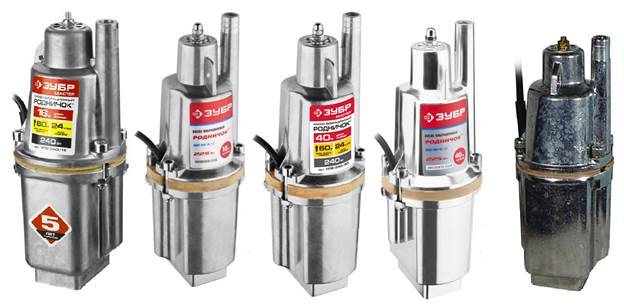

О достоинствах и недостатках погружных вибрационных насосов “Родничок” говорят и пишут много.
Отзывы его владельцев прямо противоположные: одни отмечают высокое качество и удобство эксплуатации, другие считают это оборудование устаревшим, а его применение неудобным и хлопотным. Отметим лишь некоторые достоинства и недостатки этих насосов.
Достоинства:
низкая цена;
возможность перекачки слегка загрязнённой воды;
простая конструкция, прочный корпус;
возможность выбора необходимой длины электрокабеля;
возможность выбора оборудования с верхним или нижним водозабором;
экономное потребление электроэнергии;
простота подключения и эксплуатации;
высокая производительность и напор.
“Родничок” отлично функционирует на глубине, выдерживает внушительное гидродинамическое давление. Для нормальной работы между верхней точкой корпуса и зеркалом воды должно быть не более 5 м.
Недостатки:
требует контроля во время откачки бассейнов и затопленных помещений;
невысокая степень защиты от перепадов напряжения сети;
невозможность использовать при температуре ниже +5 и выше +40 °С;
нельзя использовать в колодцах и скважинах с нестабильными стенками, т.к. вследствие вибрации происходит их разрушение.
Безусловно, сегодня можно встретить в продаже более современные и высокопроизводительные насосы, оснащённые электронными системами защиты, однако “Родничок” – это почти идеальное сочетание цены и качества, проверенное временем.
Рекомендуем вам ознакомиться с рейтингом погружных насосов, который представлен в другом нашем материале.
Производители включают в комплект насоса “Родничок” ремкомлект для замены резиновых герметизирующих деталей, которые подвержены истиранию после интенсивной эксплуатации
Технические характеристики
Агрегат является устройством вибрационного типа рассчитанным на погружение в воду до десяти метров. Однако заложенная конструкторами пятикратная прочность корпуса позволяет опустить насос на большую глубину, что зачастую и делают владельцы глубоких колодцев. С помощью этого устройства, вы сможете обеспечить стабильное водоснабжение из колодца.

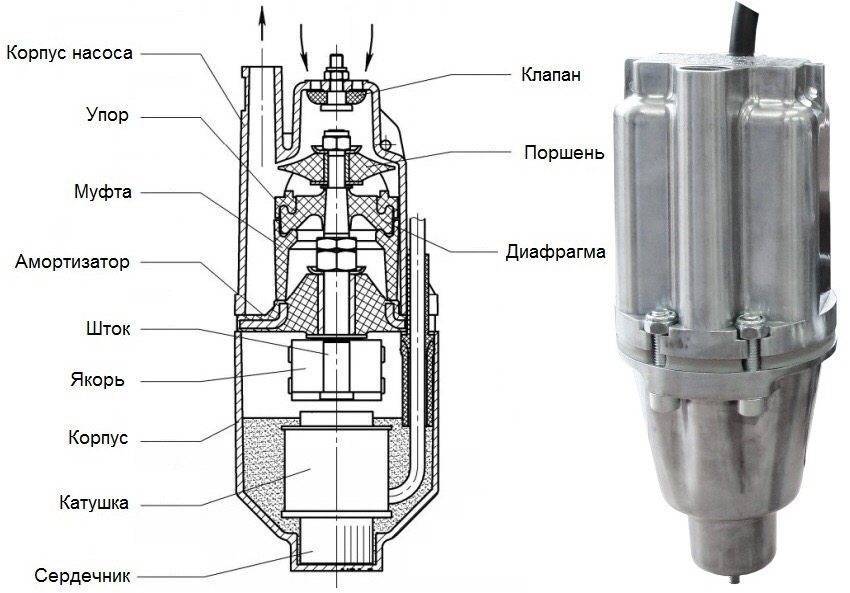

Агрегат состоит из водонепроницаемого корпуса, содержащего два основных узла – электрический магнит и вибратор. Вибратор представляет собой якорь с пружиной из резины, служащей для амортизации. Узел надёжно закреплён на валу двигателя, а его движения ограничены с помощью втулки. На незначительном расстоянии от якоря находится диафрагма из резины, служащая разделительной стенкой между насосной камерой и отделением электромотора.
Внутри моторного отсека расположен магнит (обмотка и сердечник). Магнит залит специальным материалом, отводящим тепло и не допускающим перегревание двигателя и катушки. Также в насосе предусмотрен клапан для слива воды при отключении двигателя.
При включении электропитания магнит начинает притягивать якорь, вызывая его вибрацию.
Это примерно сто колебаний в секунду. Колебания передаются на поршень, закреплённый рядом с якорем. Внутри насоса образуется гидравлическая камера – поднятая из колодца вода, имеет примесь нерастворённого кислорода и особую упругость.
Основные характеристики агрегата:
- максимальный напор – 60 метров;
- производительность – 1 500 литров в час;
- мощность 225 Ватт;
- фильтры рассчитаны на грязевые частицы размером до 2 мм.
Достоинства:
- бюджетная стоимость;
- возможность работать с водой, содержащей примеси ила и песка;
- экономное энергопотребление;
- двойная изоляция всех электрических деталей;
- достаточно мощный напор (можно подавать воду в двухэтажное здание);
- возможность обустроить сразу несколько точек водозабора;
- наличие встроенного обратного клапана;
- верхний забор воды, предотвращающий захват донных отложений;
- простота в обслуживании;
- доступно использование на глубине более десяти метров.
Недостатки:
- не очень длинный силовой кабель;
- нельзя использовать в колодцах со старыми кольцами (вибрация вызывает растрескивание бетона);
- чувствительность к перепадам напряжения в электрической сети (может прекратить работу в самый неподходящий момент);
- не рекомендуется установка вблизи донного фильтра – вибрация поднимает со дна ил и песок;
У насоса «Родничок» относительно низкая производительность по сравнению с другими типами насосов, использующимися в колодцах и скважинах глубиной больше десяти метров.
Плюсы и минусы «Ручейка»
Плюсы:
- Надёжность конструкции проверенная годами.
- Простота, позволяющая провести несложный ремонт самостоятельно.
- Неприхотливость к условиям работы.
- Нет необходимости в дополнительных креплениях.
- Низкая цена.
Минусы:
- Малая мощность.
- Терморегулятор срабатывает с задержкой.
- Поставить стиральную машину в одном месте, а душ в другом, не получиться.
При использовании насоса со скважиной нужно использовать амортизацию, что не позволит стенкам корпуса и скважины соприкасаться. Если этого не сделать, то насос гарантировано выйдет из строя. «Ручеёк» работает на вибрации и без амортизации он бьётся об скважину.
Хотя прошло уже больше 40 лет, но до сих пор конструкция не претерпела значительных изменений, а качество осталось высоким. Этому насосу по соотношению технических характеристик, цены и срока службы, нет равных до сих пор.
Агрегат предназначен для доставки воды из скважин, природных водоемов, колодцев до 40 м, шириной больше 10 см. Забор жидкости он производит верхним способом, что предотвращает попадание в системы различных загрязнений. Мощность подачи при работе на глубине 40 м равняется 430 л/ч. Если же производится поверхностный забор (не ниже 1,5 м), то этот выкачка составит около 1,5 м3/ч.
Энергопотребление составляет 220-300 Вт, что разрешает запитать вибрационный насос «Ручеек» от аккумулятора. Причем оборудование может работать довольно длительное время, до 12 ч. Но представленные , отзывы о которых предоставили в различных источниках эксперты и обычные пользователи, говорят о необходимости отключать агрегат каждые 2 часа на 15 минут. Как показывает практика, это мало кто делает, но подобные действия значительно увеличивает срок его эксплуатации.
Преимущества, которыми обладает «Ручеек», выделяют его из массы подобной техники и делают его таким востребованным . К ним относятся такие факты.
- Ремонт производится быстро и недорого.
- Отсутствует необходимость производить дорогостоящее .
- Хорошее охлаждение электрических узлов благодаря верхнему типу откачки воды.
- Широкие возможности применения.
- Большая прочность корпуса, выполненного из металла, предотвращает разгерметизацию.
- Не требует крепления за стены колодца.
- Наличие термозащиты, которое отключает в случае перегрева представленное устройство.
Помните, что такое оборудование не предназначено для фекальных стоков или грязных жидкостей!
Погружные вибрационные насосы «Ручеек» применяются в следующих сферах.
- Откачка воды из подвалов, емкостей или бассейнов.
- Полив небольшого (частного) участка земли.
- Наполнение системы отопления перед совершением запуска.
- при одновременном использовании одной точки раздачи воды.
Самостоятельно устранение неисправностей
Некоторые проблемы можно устранить без помощи специалистов.
Слабая подача воды
Плохая подача (слабая струя или рывками) чаще всего бывает при использовании неправильного водозаборного шланга. При засасывании жидкости из скважины внутри резиновых шлангов образуется разреженный воздух, который вызывает сжатие стенок. Это и мешает нормальной подаче воды. Для агрегата рекомендован шланг, армированный пластиковой спиралью.
Для водозабора используют армированный пластиковой спиралью шланг
Замена сальника
Текущий ремонт насоса связан с заменой сальников, потому что если они выходят из строя, то начинаются протечки в дренажном отверстии.
Рассмотрим, как их заменить своими руками.
На схеме красными точками обозначены места расположения болтов, которые следует откручивать
- Откручиваем три болтика, расположенные сверху на корпусе, и снимаем кожух.
- Выкручиваем 4 болтика в электродвигателе.
- Снимаем корпус электродвигателя.
- Отсоединяем улитку, выкрутив 4 болта.
- Снимаем прокладку из резины.
- Выкручиваем гайку, которая держит крыльчатку.
- Достаем из крыльчатки ось якоря (если не достается, «помогите» ударом молотка по оси якоря).
- Когда якорь с подшипником выйдут из корпуса, в крыльчатке найдите сальники.
- Достаньте их так, чтобы не повредить вставку между ними.
- Установите новые сальники, разделив их вставкой, и собирайте агрегат в обратной последовательности.
Если насосы Агидель использовать в соответствии с инструкцией, то они работают стабильно и требуют лишь периодической чистки и смазки деталей.
Преимущества устройства
Изначально вибрационный насос «Родничок» разработан для подачи воды из колодцев, скважин, откачивания жидкости из подвалов, осушения затопленных участков и аэрации. В силу своих конструктивных особенностей первые модели могли работать только поблизости от источника питания, последние лишены этого недостатка. Установка имеет ряд неоспоримых достоинств:
- Максимальный напор устройства – 60 м, что дает возможность поднимать воду из скважины или колодца в двухэтажное здание.
- Номинальная мощность – 225 Вт, таким образом, насос может использоваться в паре с маломощными генераторами.
- Максимальный размер частиц, которые могут быть пропущены механизмом, составляет 2 мм.
- Выходной патрубок имеет самый распространенный и востребованный диаметр ¾ дюйма.
- Установка полностью безопасна благодаря полной гидроизоляции и двойной изоляции всех электрических частей.
- Максимальная производительность насоса – 1500 л/час дает возможность обустроить сразу несколько точек водоразбора.
- Обратный клапан, встроенный в систему, препятствует сливу жидкости из механизма.
- Устройство не требует дополнительного специального обслуживания в течение всего срока эксплуатации.
- Входной штуцер расположен в верхней части механизма, что предотвращает захват грязи и ила со дна резервуара или колодца.
1 Устройство: особенности конструкции и основные параметры
Насосы вибрационного типа служат человеку еще с советских времен. Их объем выпуска на сегодняшний день превышает 1 миллион штук в год, при этом потребность в них до сих пор не исчерпана. Удобство использования, доступная цена и стабильное качество – позволяют конкурировать на рынке насосного оборудования с агрегатами зарубежного производства.
Сборка вибрационного насоса Ручеек

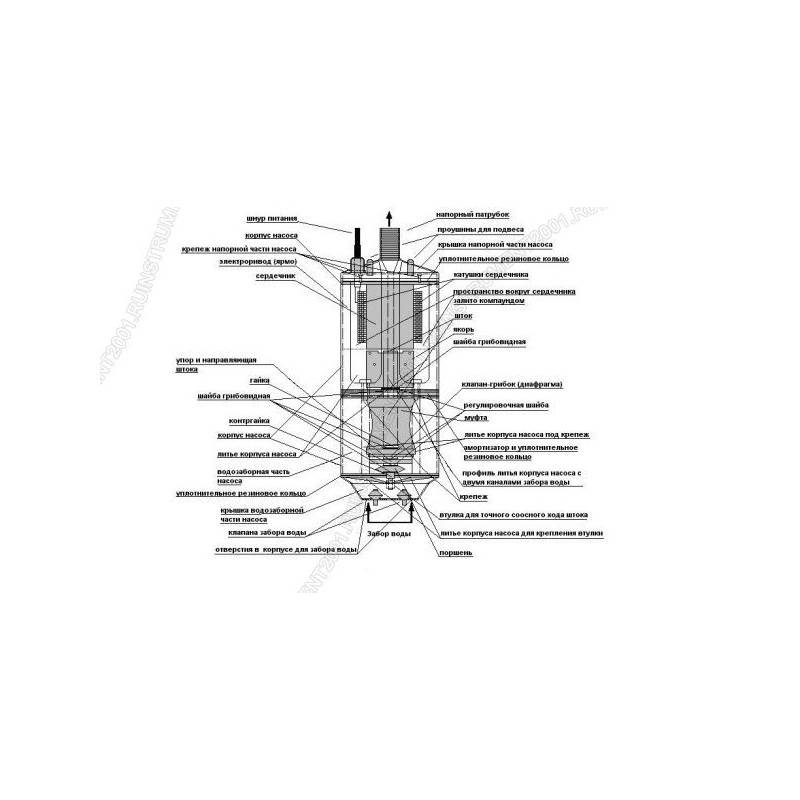

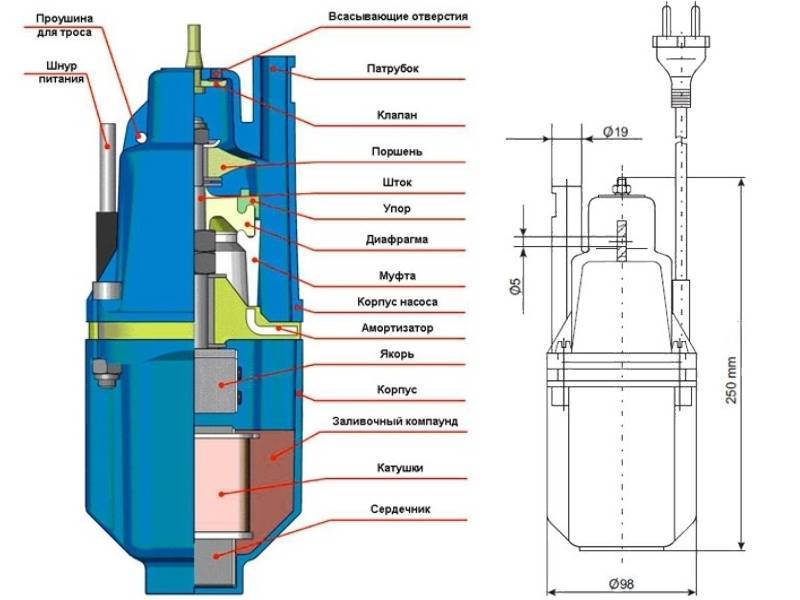

1.1 Какая конструкция у насоса Ручеек?
Вибрационный насос состоит из следующих элементов:
- электромагнит;
- корпус;
- вибратор;
- электропривод;
- фиксатор;
- винты, шайбы, гайки;
- втулка;
- муфта.
Конструкция Ручейка имеет классическую компоновку – электропривод расположен снизу, а всасывающие отверстия сверху. Это позволяет обеспечить лучшее охлаждение, исключить забор примесей со дна. Агрегат без проблем работает длительное время в погружном состоянии с всасывающими отверстиями открытыми на воздух.
Электромагнит, размещенный под корпусом, формируется из обмотки и сердечника П-образного вида, материал исполнения которого является сталь электротехнической листовки. Обмотку составляют 2 катушки, соединенные последовательно. Катушка и обмотка залиты компаундом, который обеспечивает изоляцию, отвод тепла от катушек и закрепление.
Корпус защищает от механических повреждений, установленный в нем, клапан, роль которого заключается в закрытии входных отверстий. Когда давление отсутствует, жидкость свободно вытекает через специальный зазор диаметром от 0,6 мм до 0,8.
Якорь и шток, запрессованный в нем, формирует вибратор. На штоке размещен амортизатор, резиновая пружина, жестко крепящаяся на валу двумя гайками.

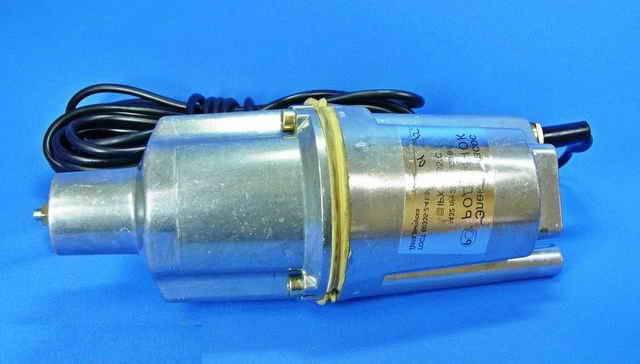

Насос Ручеек в сборе и в разрезе
1.2 Параметры насоса и его преимущества
На большинстве моделей указываются: номинальная подача — 0,12 л/с и номинальный напор – 40 м. По горизонтали расстояние, на которое Ручеек может транспортировать воду, составляет 100 м. В зависимости от регулировки, максимальное значение пропускной способности без напора колеблется в диапазоне 1-1,5 куб. м в час. Потребляемая насосом мощность варьирует в пределах 180-300 Вт. Максимальный ток равен 3,5 А, при этом потребляемый практически не превышается пусковым.
Температура перекачиваемой среды не должна превышать 35 градусов по Цельсию. Насос предусмотрен для функционирования с неагрессивной водой, допустимое загрязнение – 0,001%. Чтобы обеспечить агрегат требуемыми параметрами, рекомендуется комплектовать его шлангами, внутренний диаметр которых равен 19 мм и более. Использование шлангов с меньшим сечением повышает вероятность перегрузки во время работы насоса, потери производительности, поломки.
Среди преимуществ насоса выделяют:
- Цена, ориентированная на потребителя. Стоимость гидроаппарата на протяжении длительного времени остается доступной рядовому покупателю.
- Удобство эксплуатации, мобильность. Вес устройства, не превышающий 4 кг, способствует его легкой транспортировке и применению в любом резервуаре.
- Простота использования. Гидравлическая машина не содержит никаких электродвигателей, вращающих элементов, не привередлива в обслуживании, не нуждается в профилактических мероприятиях. Ремонт вибрационного насоса не сложно производить.
- Экономичность. Для поднятия 1 куб.м с 10-метровой глубины достаточно 0,2 кВт электроэнергии.
- Универсальность применения. Насос справляется с подачей воды в дом, откачкой жидкости из затопленных подвалов, канализации, поливом дачных участков. Его используют при углублении и чистке колодцев. Ресурс устройства, конечно, уменьшится.
1.3 Принцип действия изделия
При подключении агрегата к источнику электропитания с сетевым напряжением 50 Гц якорь притягивается к сердечнику. Каждые полпериода он отбрасывается амортизатором обратно. Таким образом, за 1 период токовой волны, притяжение якоря происходит дважды. Следовательно, за 1 секунду он притягивается сотню раз. Также наблюдается и частая вибрация поршня, находящегося на штоке с якорем.
Насос Ручеек без корпуса
Благодаря объему, ограниченному клапаном и поршнем, образуется гидравлическая камера. Действия в ней пружинятся за счет упругости перекачиваемой среды, содержащей растворенный воздух, и колебаний поршня. В то время, как вода выталкивается в напорный патрубок, а пружина разжимается-сжимается, клапан обеспечивает вход жидкости и через всасывающие отверстия – ее выход.
Насос Ручеек в комплекте имеет капроновый трос, используемый для его закрепления и монтажа. Трос защищает потребителя от поражения электричеством в случае пробоя изоляции, так как не проводит ток.
