Правила устройства водяного теплого пола под плитку

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

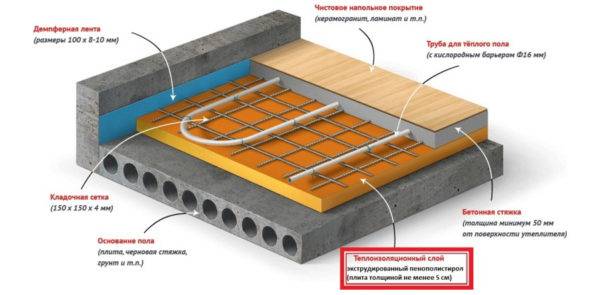

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Водяные теплые полы или электрические

Преимущества и недостатки

Плюсы

  • равномерное распределение тепла по площади помещения;
  • система не создает никаких проблем людям, страдающих от астмы или аллергии;
  • вырабатываемая энергия является абсолютно безопасной;
  • простой монтаж и эксплуатация теплого пола;
  • установленная система не занимает полезное пространство в доме;
  • конвекционные потоки при использовании системы подогрева пола отсутствуют.

Минусы

  • высокая стоимость электроэнергии при сравнении с другими видами топлива;
  • наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
  • при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
  • система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

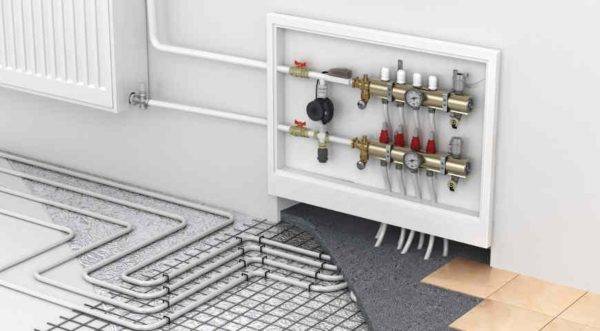

Как выглядит водяной теплый пол

Установка теплого пола под плитку

Благодаря своей практичности кафель часто укладывается в помещениях, где напольное покрытие подвергается особо серьезным внешним воздействиям — на кухне, в ванной комнате, коридорах и санузлах. Дополнительный обогрев таких помещений никогда не будет лишним. К тому же у керамической плитки есть еще одно достоинство, делающее устройство водяного пола целесообразным, — она отлично проводит и отдает тепло.

Устройство водяного теплого под плитку имеет определенные особенности. Во-первых, этот строительный материал укладывается только на идеально ровную основу, обладающую хорошей адгезией с плиточным клеем. Во-вторых, кафель отличается достаточно большим весом, что накладывает определенные требования к прочности основания.

Поэтому технология монтажа теплого пола под плитку несколько отличается от порядка устройства напольной системы под более легкие покрытия — паркет, линолеум или ламинат.

Выбор труб для контура

Основой любого водяного пола являются трубы, которые образуют отопительный контур. В зависимости от своих качественных и эксплуатационных характеристик выделяют следующие виды труб:

  1. Трубы из полипропилена. В чистом виде не используют ввиду плохой пластичности и избыточного расширения при нагреве. На практике применяют трубы с армированным волокном.
  2. Полиэтиленовые конструкции. Более дорогой вариант для монтажа отопительного контура, который обладает способностью выдерживать высокие температуры. Особая структура материала позволяет удерживать изначальную форму, без расширения труб при нагревании. При самостоятельном монтаже следует надежно фиксировать элементы контура, так как полиэтилен быстро принимает изначальную форму и выпрямляется.
  3. Медные трубы являются наиболее оптимальным вариантом по ряд технических характеристик. Ограничивает широкое применение высокая стоимость за метр.
  4. Контур из металлопластика является достаточно прочной конструкцией, очень широко используется в частных домах.

Ещё один известный вариант – изготовление водяного тёплого пола под плитку своими руками из стальных труб. Качественный состав стали придаёт конструкции особую прочность. Но в результате длительного контакта с влагой может подвергнуться коррозии.

Правила выполнения расчетов

Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:

  • Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.
  • Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.

В обоих случаях во внимание принимается качество теплоизоляции помещения.

Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.

Выбор керамики

Для того, что бы выбрать качественный плиточный материал, который будет использован в качестве основного покрытия пола, необходимо, что бы он отвечал некоторым основным требованиям.

Требования:

  • высокий уровень безопасности, наличие которого требуют водяные теплые полы;
  • показатель прочности;
  • стойкость к возможным температурным перепадам, которые возникают при обогреве помещений любого размера;
  • необходимый показатель теплопроводности и плотности используемого материала.

Помимо использования плитки на водяные теплые полы, возможна установка и других облицовочных материалов:

  • метлах, но только не глазурованный;
  • гранит;
  • клинкер глазурованный;
  • мрамор;
  • керамогранит.

Теплый пол водяной и материалы, которые используются для его обустройства, должны обладать высоким уровнем пористости. Именно поэтому использование терракоты не рекомендуется. Подобное устройство предусматривает использование различных затирочных составов и клеев, которые были специально разработаны для работы с теплыми водяными полами. Они максимально эластичны даже после прохождения этапа отвержения. Способны компенсировать температурную разницу, возникающую между плиткой и основанием.

Укладка труб

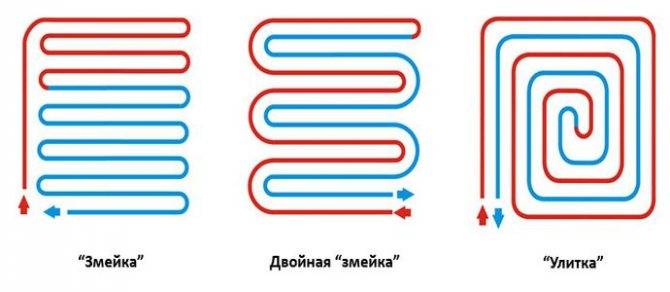

Способы укладки труб для тёплого водяного пола.

На подготовленную поверхность нужно настелить алюминиевую фольгу или полиэтиленовую пленку.

По всему периметру комнаты на высоту 15-20 см наклеивается демпферная лента, которая будет компенсировать тепловое расширение стяжки с трубами.

Сверху укладывается слой утеплителя в 3-5 см.

В качестве теплоизоляционного материала можно воспользоваться пенополистиролом, пенобетоном или минеральной ватой.

Чем мощнее теплый пол, тем больше должна быть толщина этого материала.

Далее необходимо продумать крепление для труб.

Можно воспользоваться одним из двух вариантов:

  • теплоизоляционные плиты, которые фиксируются на специальных рельсах;
  • арматурная сетка, к которой трубы будут привязываться хомутами.

Оба способа одинаково хороши и не требуют дополнительной подготовки поверхности.

Плиты и сетку можно укладывать непосредственно на утеплитель.

Необходимо грамотно продумать расположение греющего контура системы, выбрав один из двух вариантов: змейка или спираль.

Второй более предпочтителен, так как гарантирует равномерное распределение тепла по поверхности благодаря чередованию возвратных и подающих труб.

Шаг труб может быть различным и составлять от 10 до 30 см в зависимости от предназначения теплого пола:

  • если он используется как дополнительная система подогрева – шаг увеличивают;
  • если он используется как основная система отопления – шаг уменьшают.

Вдоль стен и окон частоту укладки рекомендуется увеличить.

Если в комнате имеются предметы мебели, которые никуда не будут передвигаться в дальнейшем, то под ними трубы можно не прокладывать.

Уложив контур, нужно закрепить его концы в коллекторе и провести опрессовку системы.

Она подразумевает проверку теплого пола на наличие протечек и потерь давления.

С одной стороны устанавливают манометр, а со второй создают давление на 1-2 атм выше рабочего.

Если спустя сутки показания на шкале не изменились – можно продолжить работу.

Иначе придется искать допущенные ошибки.

Необходимо подготовить бетонную стяжку, используя цемент марок М300 и выше.

В контуре в момент заливки раствора обязательно должен находиться теплоноситель под рабочим давлением.

Толщина слоя может быть от 15 до 70 мм.

Спустя 3-4 недели можно приступить к последнему этапу – отделке.

Если поверхность получилась ровной, то проведение дополнительных подготовительных работ не потребуется и можно сразу укладывать на клей плитку.

Рекомендуем просмотреть видео про укладку тёплого водяного пола с детальными комментариями.

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

  • Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
  • Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
  • Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую. Электрический теплый пол под плитку представлен тремя основными разновидностями:

Электрический теплый пол под плитку представлен тремя основными разновидностями:

  • Нагревательный кабель – самый оптимальный вариант;
  • Нагревательные маты – несколько дороговато, но эффективно;
  • Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

  • Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
  • Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
  • Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Подготовка основания

В начале работы по установке системы теплого пола проводится подготовка основания. Она состоит из таких этапов:

  1. Проверка основания строительным уровнем на горизонтальность, заполнение цементной смесью имеющихся трещин и дефектов, выравнивание основы пола.
  2. При необходимости установление бетонной стяжки, которой надо полностью просохнуть до начала работ.
  3. В случае монтажа водяного пола предварительная разметка и штробирование каналов для труб электропроводки, ниши для терморегулятора, уборка после этого мусора.
  4. Укладка гидро- и теплоизоляции для предохранения пола от конденсата и уменьшения тепловых потерь.

Если вас смущает толщина обычного теплого пола, вы можете установить инфракрасный пол под плитку. Видео монтаж представлен в следующей публикации.

О том, как правильно укладывать маты теплого пола под плитку, вы узнаете тут.

Инструкцию по монтажу водяного теплого пола под плитку вы найдете в этой теме.

К каким последствиям могут привести ошибки при монтаже ВТП

При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления. Трубы должны располагаться строго горизонтально

Трубы должны располагаться строго горизонтально

Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.

Контур должен быть цельным

Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек. После заливки стяжки найти место утечки будет крайне сложно

После заливки стяжки найти место утечки будет крайне сложно.

Все испытания проводят до заливки стяжки

Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.

Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.

После заливки стяжки пользоваться теплым полом можно через 28 дней

Как подготовить основание для укладки керамогранита

Керамогранит — это напольный облицовочный материал, требующий тщательной подготовки поверхности основания. Кладка осуществляется после нанесения клеевого слоя на бетон, основание из деревянного настила или гипсокартона. Уложенный слой плитки должен представлять собой качественное покрытие.

Если запланирована отделка помещения данным материалом, то следует изучить технологию укладки керамогранита на различные виды поверхностей. При укладке керамогранитной плитки на бетонное основание потребуется выявить и устранить перепады более 15 мм. Для их выравнивания используется смесь для стяжки.

После уборки места монтажа можно переходить к его обработке, которая требует заделывания трещин, щелей и дыр в основании. Укладывать достаточно хрупкий керамогранит можно только на ровное основание.

Выравнивание производится путем устранения выступающих мест на поверхности основания, удаления впадин и углублений. Каждая трещина или шов предварительно очищаются, а потом заделываются. Если на основании имеются мелкие недостатки, их следует пропустить и нанести более толстый слой клея.

Если поверхность для укладки керамогранита сухая, без трещин, грязи и пустот, то на подготовленном основании можно сделать стяжку.

Приведение пола в порядок требует учитывать несущую способность перекрытия, которое может оказаться под влиянием излишней нагрузки.

Когда основание уже подготовлено, можно приступать к грунтовке. Она должна предназначаться для укладки напольных материалов. Если рабочая поверхность является глянцевой или блестящей, то такое основание лучше всего зашкуривать до матового вида.

Подготовка к монтажу керамогранитного покрытия определяет результат всей работы. Укладывать плитку необходимо на поверхность, которая предварительно обработана специальными пропитками. Специалисты не рекомендуют осуществлять монтаж плитки на старом деревянном полу.

Предварительно перебираются все элементы изношенной конструкции. Иногда настил из дерева заменяется бетонным основанием, а не новыми досками. При этом заливка выполняется по лагам, а все свободное пространство заполняется керамзитом.

Установка теплого пола под плитку из керамогранита осуществляется заранее. Вначале производятся все работы по монтажу системы, а после этого выполняется стяжка. Настил необходимо устраивать после укладки гидроизоляционного слоя.

Затем следует перейти к подготовке раствора и заливке стяжки. Когда бетон уже залит, обработан антисептиком, загрунтован, можно приступать к укладке облицовочного материала. Тепло всегда передается на керамогранитную поверхность, которая долго остается теплой.

Материалы для монтажа

Стараясь определить, какой лучше выбрать пол, если в качестве финишного покрытия используется плитка, опирайтесь на собственные возможности. По функциональности эти виды почти не отличаются, но водный пол получится более экономичным. Во многих случаях в таких системах монтируют нагревательные котлы, у которых КПД более высокий, чем у электрических конструкций. Нужная температура достигается быстрее и с меньшими затратами.

Если будет укладываться водяной пол, необходимо подготовить такие материалы:

  • специальные трубы (на 1 кв. м комнаты требуется примерно 7 м труб);
  • хомуты из пластика;
  • если покрытие пола не из дерева или ламината, необходимы арматурная сетка и элементы, используемые в монтаже и для заливки стяжки;
  • коллектор и щиток для него;
  • возможно, потребуются некоторые дополнения в зависимости от того, как устроен коллектор.

Такую конструкцию можно эксплуатировать лишь в том случае, когда имеется подключенный котел в рабочем состоянии.

Трубы можно выбрать из ПВХ или металлопластика. Последний вариант намного удобнее: они отлично гнутся в любом направлении, по стоимости демократичны, из них можно составить конструкцию любой формы. Для водопровода они не подойдут, поскольку обладают другими рабочими характеристиками.

Водяной пол

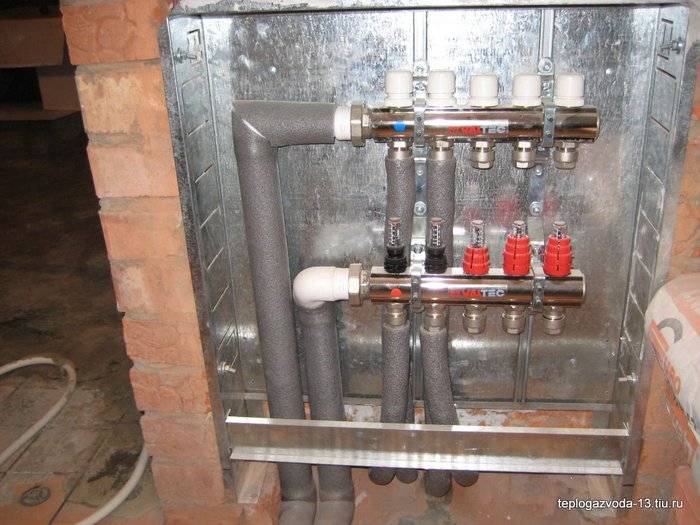

Это самая трудоемкая система теплого пола. Предварительно создается схема с контурами труб. При этом места расположения мебели и сантехники не включаются в расчетную площадь. Подбираются контуры близких конфигураций, в большом помещении их понадобится несколько. Шаг должен составлять 15 см, а в северных регионах — 10 см. От стен отступают на 8 см. Расчетами мощности теплого пола занимаются специалисты.

Разница температур на входе и выходе контура составляет до 10 градусов. При установке водяного теплого пола необходимо предусмотреть систему управления:

  • в стене делается ниша до 12 см глубиной;
  • в нее монтируется ящик с коллектором, снабженным регулятором;
  • он соединяется с аккумулятором тепла и контуром обогрева;
  • в шкафу помещается выход подающей от котла трубы и вход обратной, куда поступает прошедшая через систему остывшая вода;
  • предусмотрено наличие регуляторов расхода тепла.

Устройство должно также включать слив воды и воздухоотвод.

Трубы нельзя крепить к арматурной сетке жестко, так как при нагревании они расширяются. Профилактике деформации труб служат гофрированные приспособления на компенсационных швах.

Подготовительные работы

Монтаж теплого пола и напольного покрытия можно сделать и самостоятельно, не привлекая третьи лица. Для начала имеющуюся отделку необходимо полностью демонтировать вплоть до несущего перекрытия. Дабы правильно положить все элементы понадобится:

  • сделать выравнивающую стяжку, которая располагается непосредственно на бетонном основании. Это позволит исключить возможное появление воздушных пробок в будущем;
  • бетонная поверхность нуждается в качественном гидроизоляционном слое. Это позволит минимизировать возможный ущерб при разгерметизации, при использовании плитки на теплом водяном полу;
  • основание так же необходимо теплоизолировать. Это позволит уменьшить возможные тепловые потери.

Водяной теплый пол в ванной неспособен нормально функционировать при несущественных перепадах поверхности в 1 см. Потребуется нанесение дополнительной стяжки (2,5 см), которая бы смогла выровнять имеющиеся перепады и не позволила бы образовываться воздушным пробкам, которые способны повлиять на циркуляцию горячей воды. Для укладки водяного пола понадобится раствор на основе песчаника и цемента, из которого и выполняется стяжка. Используется соотношение 3:1.

Схема стяжки

Какой теплый пол лучше под плитку?

Здесь все зависит от того, какое именно помещение планируется обогреть и насколько капитальным будет ремонт.

Так, кабельные системы требуется монтировать в стяжку – следовательно, придется как минимум вскрывать весь пол, предварительно выравнивать его начерно и заливать стяжку с уложенным кабелем.

Если планируется заменить только напольное покрытие без переделки базовой поверхности (устройства новой стяжки), лучше применить пленочные системы или термоматы. При этом стоит отметить: пленочные теплые полы более безопасны во влажных помещениях, поскольку в них реже возникает КЗ даже при контакте с водой.

Разумеется, учитывается вопрос бюджета – чем более прогрессивна и эффективна система обогрева, тем дороже выйдет ее покупка. Зато эффективность обогрева в процессе эксплуатации существенно сократит расходы на снабжение энергией. Также стоит учитывать сроки монтажа, удобство ремонта и ряд других параметров, сведенных в таблицу ниже.
