Устройство теплого водяного пола своими руками: с чем вам придется столкнуться при монтаже?

Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

1. Монтаж коллектора. Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
2. Установка демпферной ленты. Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
3. Армирование. На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
4. Монтаж труб. Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
5. Подключение к коллектору. Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
6. Заливка стяжки. Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Шаг 5. Проверка герметичности соединений

Без проверки категорически запрещается делать финишную стяжку, это нужно всегда помнить. Как проверять систему?

1. Отсоединить вход и выход контура. Выход заглушить, на вход поставить тройник. К нему подключить точный манометр и вентиль.
2. Подсоединить к вентилю компрессор, создать в контуре давление воздуха не ниже 2 атм. Точное значение нужно определять с учетом рабочего давления теплоносителя. Во время испытаний давление воздуха должно его превышать приблизительно в два–три раза. После того как воздух в трубопровод закачан, закрыть вентиль и оставить в таком положении примерно на двенадцать часов.
3. По истечении времени проверить показатели манометра. Любое падение давления свидетельствует о негерметичности, нужно найти проблемное место и устранить причину.

Если стравливание большое, то найти его можно «на слух», если небольшое, то придется пользоваться мыльной водой. Таким способом обнаруживают негерметичность газовых труб.

Опрессовка водяного теплого пола

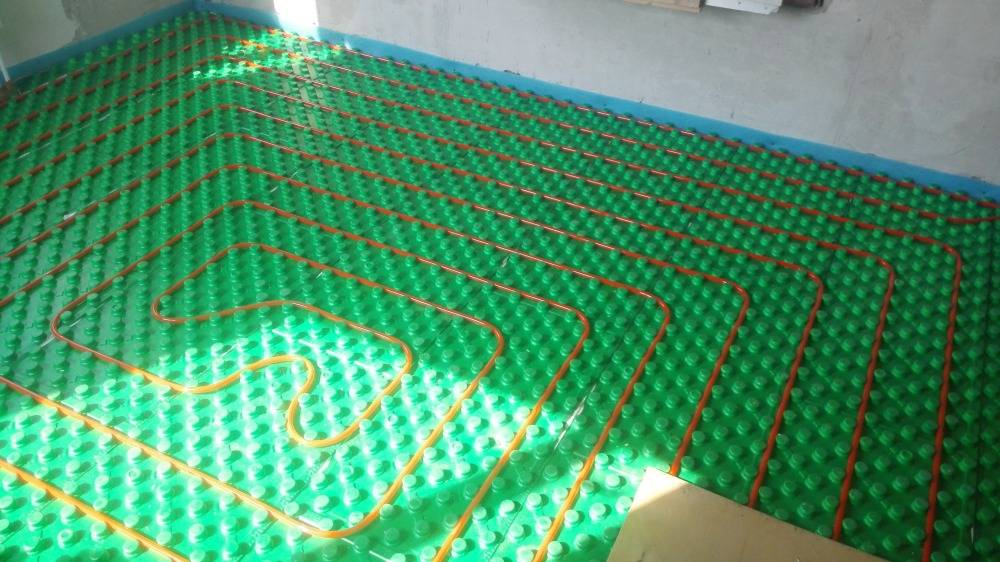

Монтаж на пенополистирольных матах

Монтаж труб теплого пола на пенополистирольные матыПенополистирольные маты крупным планомЗеленые пенополистирольные маты

Этот способ отличается от предыдущего тем, что отсутствует надобность прокладки утеплителя. Роль утеплителя в данном случае выполняют сами пенополистирольные маты. При монтаже в пазы плит прокладываются пластины из алюминия (для нагрева). В них укладываются и крепятся трубы. Они размещаются между бугорками матов.

Когда укладка будет завершена, маты заливаются стяжкой, а после делается звукоизоляция и финишное покрытие. Если укладка труб производится на маты из пенополистирола, то предварительно создается схема монтажа.

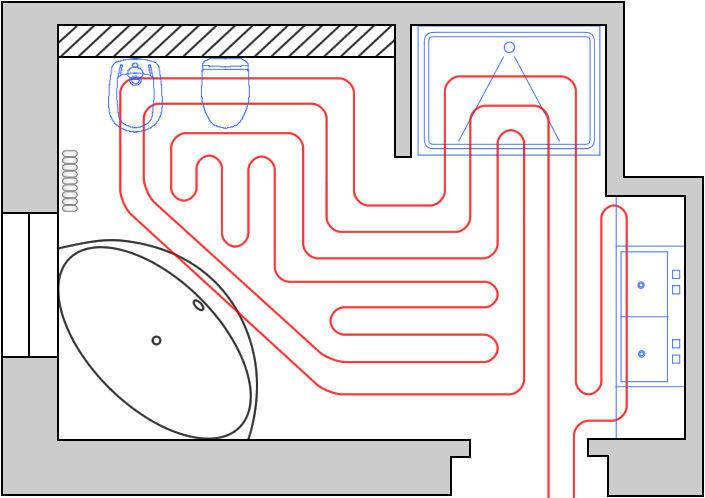

Популярные схемы укладки труб и их особенности

К основным схемам укладки труб с теплоносителем относят «змейку» и «спираль», а также часто применяются другие варианты укладки на их основе, например, «змейка» без краевых зон.

Распространенные методы укладки

«Змейка» удобный вариант, который легко укладывается в небольшом по площади помещении, однако прогрев труб в этом случае происходит неравномерно. Поэтому вдоль стены, характеризующейся большими теплопотерями, укладывают трубы, которые расположены ближе к коллектору (в начале) и лучше прогреваются.

Шаг укладки труб по этой схеме не должен быть больше 30 см, в противном случае напольное покрытие будет иметь неравномерную температуру – тепло будет ощущаться над трубами, а холод между ними. Расстояние между крайними трубами делают 20 см и меньше.

«Змейка» и «спираль» – оптимальные способы формирования контура

Схема «спираль» отличается таким способом укладке, при котором подающую и обратную трубу располагают параллельно друг другу. За счет этого решается вопрос неравномерного прогрева пола, и температура над обеими трубами имеет примерно равное значение.

Варианты укладки

Спиральный тип укладки наиболее актуален для больших помещений, при этом расстояние между трубами составляет 20 см.

Схемы укладки водяного теплого пола

Наиболее распространенные схемы укладки водяного пола – улитка и спираль. Улитка равномерно прогревает всю площадь пола. Зато при спиральной схеме можно обеспечить больший уровень прогрева в самой холодной зоне помещения. Для этого первые ветки трубы, по которым подается горячая вода, укладываются именно там. По готовому чертежу определяется точная длина трубы.

Важно!

Для теплого пола используется только цельный кусок трубы! Если площадь помещения очень большая – планируется несколько контуров обогрева. Длина трубы каждого контура не должна превышать 100 м. Иначе потребуется слишком большое давление, необходимое для нормальной скорости потока теплоносителя. По площади это соответствует 15 кв.м.

Водяной пол своими руками лучше всего делать из металлопластиковой трубы диаметром 16 мм. Она легко гнется с достаточно малым радиусом, и работать с ней на порядок удобнее, чем с трубой из сшитого полиэтилена. Трубу диаметром 20 мм использовать нежелательно. Большой диаметр потребует увеличения толщины бетона, а это плохо влияет на эффективность системы нагрева.

Обычно расход трубы на 1 кв.м. площади составляет:

• 10 м при шаге 10 см;
• 6,75 м при шаге 15 см.

Стяжка

ВАЖНО: верхний слой стяжки заливают только при заполненном контуре. Но перед этим, металлические трубы заземляют, и закрывают толстой полиэтиленовой плёнкой

Это важное условие, для предотвращения коррозии вследствие электрохимических взаимодействий материалов.

Вопрос армирования можно решить двумя способами. Первый – положить сверху трубы кладочную сетку. Но при таком варианте, возможно появление трещин в следствии усадки.

Другой способ – дисперсное армирование фиброй. При заливке водяных тёплых полов, лучше всего подходит стальная фибра. Добавленная в количестве 1 кг/м3 раствора, она равномерно распределится по всему объёму и качественно повысит прочность застывшего бетона. Полипропиленовая фибра, для верхнего слоя стяжки подходит гораздо меньше, ибо прочностные характеристики стали и полипропилена даже не конкурируют друг с другом.

Устанавливают маяки и замешивают раствор по вышеизложенной рецептуре. Толщина стяжки должна быть не менее 4 см над поверхностью трубы. Учитывая, что ø трубы 16 мм, общая толщина будет достигать 6 см. Время созревания такого слоя цементной стяжки – 1,5 месяца

ВАЖНО: Ускорять процесс включая подогрев пола – недопустимо! Это сложная химическая реакция образования «цементного камня», которая происходит при наличии воды. А нагрев вызовет её испарение

Ускорить созревание стяжки можно при включении в рецептуру специальных добавок. Некоторые из них вызывают полную гидратацию цементу уже через 7 суток. И кроме этого значительно уменьшают усадку.

Определить готовность стяжки можно, если положить на поверхность рулон туалетной бумаги, и накрыть его кастрюлей. Если процесс созревания окончился, то на утро бумага будет сухая.

Инфракрасный пленочный теплый пол

Он устраивается в 2 разных вариантах:

1. Высокотемпературном с биметаллическим нагревателем, когда система включает в себя 2 разнородных слоя. Они выполнены из различных сплавов меди и алюминия.
2. Углеродном, когда пленка состоит из слоев элементов, выполненных из меди, карбона и лавсана. Она выпускается в виде рулонов, которые нарезают на куски разных размеров.

Чаще всего укладывают пленочный теплый пол под ламинат, паркет, линолеум. Инфракрасный пленочный теплый пол имеет множество преимуществ, но у него есть и недостатки.

Инфракрасный пленочный теплый пол

К плюсам относятся:

• сравнительно быстрый и довольно простой монтаж;
• отсутствие стяжки;
• сохранность высоты помещения без изменений;
• высокая надежность;
• экономичность по сравнению с другими видами теплых полов;
• сохранение нормальной влажности воздуха в помещении;
• ионизация воздуха.

К минусам пленочного теплого пола относятся:

• Ограничения по виду и массе мебели. На него нельзя ставить много тяжелых предметов, поскольку под ними будет происходить сильный нагрев, от которого может портиться мебель, напольное покрытие и сама пленка. При этом будет происходить увеличения расхода электрической энергии.
• Необходимость в оставлении места, где находится датчик температуры, открытым, поскольку, в противном случае, он будет некорректно работать.
• Черновой пол под пленку должен быть чистым и ровным.

Схема подключения теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения	Комфорт	Эффективность	Монтаж и        настройка	Надежность	Цена
Обычный газовый,ТТ или дизельный	±	±	+	±	+
Конденсационный котел или тепловой насос	+	+	+	±	—
Трехходовой термостатический клапан	±	±	+	+	±
Насосно-смесительный узел	+	+	±	+	—
Термомонтажный комплект	—	±	+	+	+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схема разводки теплого пола от насосно-смесительного узла

Модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

Схема монтажа теплого пола от трехходового клапана

Схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Преимущества и недостатки

К преимущества таких полов можно отнести их относительную экономичность. Ведь в большинстве случаев, для работы этой системы будут использоваться полноценные нагревательные котлы, КПД которых намного выше систем электрического теплого пола. К тому же, если использовать теплый пол по всей площади дома или квартиры, он будет работать как основной или дополнительный элемент отопительной системы. Таким образом, водяной теплый пол делает напольное покрытие не только приятным и теплым на ощупь , но и в какой-то степени обогревает дом.

Недостатки тут тоже есть, но они скорее относятся не к эксплуатационным качествам, а к экономическим. Ведь средняя стоимость материалов для водяного пола составляет около 1500 рублей за 1 квадратный метр. Это без учета работ. Если заказывать монтаж пола «под ключ», то цена квадратного метра вырастет до 2000-3000 рублей за кв.м. Именно поэтому наша статья как нельзя кстати поможет вам сэкономить довольно серьезную сумму денег, ведь все работы можно сделать вполне качественно своими руками.

Калькулятор, который вычислит для вас примерную стоимость материалов, исходя из необходимой площади:

Устройство водяного теплого пола

Можно выделить три разновидности водяного пола:

1. Теплый пол под бетонной стяжкой, смотрите схему ниже.
2. Настильный водяной пол без стяжки в доме, с использованием паркета, плитки или линолеума. Эти покрытия укладываются на алюминиевые пласты через специальную прокладку из картона или полиэтилена.
3. Деревянный водяной пол, где основой является старый пол из деревянных перекрытий. По отзывам это самый оптимальный вариант.

Если рассматривать вкратце, то водяной пол формируется из теплоизоляции, металлопластиковых труб, крепежа, коллекторов с фитингами для подключения к системе отопления и для осуществления работы насоса для циркуляции воды в системе.

Помимо этого, если система монтируется в ванной комнате, нужно заранее сделать гидроизоляцию.

Стоит рассчитывать на то, что по окончании всех работ, пол поднимется примерно на 6-7 сантиметров.

Несколько слов о котле

Котлы могут быть любого типа, но с условием работы на низких температурах

Какой котел нужен для системы теплых водяных полов? — В принципе подойдет любой котел, но стоит оговориться о некоторых нюансах.

Нужно выбирать такой котел, который способен работать на достаточно низких температурах: 30-40о C. Обусловлено это простой причиной — при высоких температурах работы нагревательного котла, пол становится слишком горячим, чтобы комфортно по нему ходить

Поэтому при выборе стоит обратить внимание именно на параметр диапазона рабочих температур

В целом подойдут для нашей системы классические газовые котлы, двухконтурные, дровяные\угольные, электрически и т.д. Проще всего будет с газовыми котлами, имеющими современную электронную начинку, которая будет поддерживать работу всей системы и температуру автоматически.

Комплектующие

По завершении расчетной части приступают к выбору отдельных элементов системы. Материалы для водяного теплого пола включают в себя следующие компоненты:

• Трубы. Необходимы для транспортировки теплоносителя и передачи тепловой энергии в помещение. Оптимальный выбор – изделия из сшитого полиэтилена с защитной воздухонепроницаемой оболочкой. Они комплектуются соединительными фитингами.
• Контрольно-распределительные устройства. Коллекторы служат для равномерного распределения жидкости по отдельным контурам. В комплектации обязательно должны присутствовать термостат и устройства ограничения потоков жидкости. Для внешнего управления необходим контроллер для теплого пола – терморегулятор.
• Котел отопления. Источник нагрева теплоносителя. Мощность рассчитывается согласно параметрам теплого пола. Она не должна быть меньше общего номинального значения всей системы.
• Группа безопасности. К ней относятся байпасы, клапаны давления и измерительные приборы – датчики давления и температуры.

Подбор материалов и компонентов также должны осуществлять специалисты. Не стоит экономить на услугах профессионалов — теплый пол вместо радиаторов будет единственным источником тепла в доме. Поэтому система должна работать надежно, быстро реагировать на изменение температуры на улице.

Во время составления проекта рекомендуется предусмотреть установку датчиков температуры воздуха не только в отдельных комнатах, но и на улице. Они подключаются к общему блоку управления. Его настройки позволят установить различные тепловые режимы в зависимости от изменения внешних факторов. Это не обязательные комплектующие, но наличие их поможет оптимизировать работу всей системы. Главным преимуществом будет уменьшение денежных затрат на энергоноситель.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

• Медные;
• Полипропиленовые;
• Полиэтиленовые PERT и PEX;
• Металлопластиковые;
• Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

Характеристика Материал	Радиус изгиба	Теплопередача	Упругость	Электропроводность	Срок службы*	Цена за 1 м.**	Комментарии
Полипропилен	Ø 8	Низкая	Высокая	Нет	20 лет	22 р	Гнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEX	Ø 5	Низкая	Высокая	Нет	20/25 лет	36/55 р	Не выдерживают перегрева.
Металлопластик	Ø 8	Ниже среднего	Нет	Нет	25 лет	60 р	Изгиб только со спецоборудованием. Не морозостойкие.
Медные	Ø3	Высокая	Нет	Есть, требует заземления	50 лет	240 р	Хорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейка	Ø 2,5-3	Высокая	Нет	Есть, требует заземления	30 лет	92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

• Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
• Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

• Шаг – 20 см;
• Длина трубы в одном контуре не более 120 м;
• Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Монтаж контура отопления трубами.

Монтаж теплого пола

Тут нужно не забыть учесть повороты, диаметр и шаг труб. Так же во время этого этапа следует установить коллекторный шкаф. Так же можно установить гофру для защиты труб в местах стыковки труб с узлом и полом. Во время этого этапа следует закрепить демпферную ленту. Нельзя использовать и паять полипропиленовые трубы.

Порядок действий при выкладке труб:

1. На один конец размотанной трубы крепим фитинг, защитную гофру и подсоединяем к коллектору. (трубу следует разматывать отрезками по 10-15 м.)
2. По заранее размеченному маркером контуру выкладываем трубу. Фиксацию производим посредством гарпун-скоб (крепление происходит на прямых участках трубы, через каждые 30-40 см.) Гарпун-скобы следует устанавливать не сразу, а только после выкладки 5-10 м. трубы
3. Проложив трубу по всей разметке, подводим её к коллектору и отрезаем. Надеваем фитинг и крепим к коллектору. Отмечаем длину отрезка контура. Это потребуется для последующей балансировки.

Что еще потребуется учесть в процессе проектирования теплого пола

В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.

Коллекторная группа

На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.

Пирог пола с трубами в стяжке

В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.

Антифриз в качестве теплоносителя

Также потребуется учесть следующие нюансы:

На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины

Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см

Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.

Подключение труб к коллектору

Коллектор – монтаж и подключение

Именно с обустройства коллектора начинается монтаж водяного теплого пола. Для начала выберите место расположения коллекторного шкафа. Он будет занимать на стене примерно четверть квадратного метра по площади и иметь толщину 12-15 см. Шкаф может быть установлен на самой стене или же быть вмонтированным в нее.

В шкаф заводятся подающая (для нагретой воды), и возвратные (для отдавшей тепло воды) трубы. Они подключаются с помощью фитингов или переходников, если диаметры у коллектора не соответствуют размеру подводящих и возвратных труб. Таким образом будет организована подача теплоносителя к системе теплого пола.

Между трубами коллектора и трубопровода устанавливается запорный кран, предназначенный перекрывать воду на время ремонта. С противоположной стороны коллектора обязательно нужно установить кран для слива теплоносителя.

Система устройства коллектора – это вопрос, требующий отдельного изучения. Следует только заметить, что для того, чтобы равномерность и интенсивность нагрева теплого пола регулировалась, вам придется установить вентили, а возможно даже и смеситель.

Если же вы не испытываете проблем с финансами, то вопрос с коллектором можно решить гораздо проще – купить готовый коллектор для водяного пола в магазине. В его комплекте обычно уже находятся все необходимые детали для монтажа. Готовые коллекторы бывают разные, они могут быть предназначены для одной или нескольких комнат и для различных схем укладки теплого пола. Они будут оснащены различным количеством выходов для присоединения труб в коллекторе в зависимости от назначения.

К примеру, если вы планируете устанавливать коллектор на две комнаты, при одной схеме укладки в каждой коллектор должен иметь две пары труб (по одной на каждую комнату). А если в планах организовать по две схемы укладки в каждой комнате, коллектор должен иметь в два раза больше подводящих и возвратных труб (уже по две пары на комнату).

Теплый пол может быть подсоединен к системе центрального отопления. В этом случае вам не потребуется устанавливать насос для подкачки. Если же, вы планируете подсоединение к автономной системе, то для обеспечения циркуляции воды вам понадобится встраивать в систему насос.

Как работает система теплового водяного пола

Как сделать теплый пол

Согласно схеме, под напольным покрытием в помещении размещается шланг. По системе поступает горячая вода либо другая жидкость, которая передает тепло к используемой поверхности. В качестве обогревающего компонента используют также этиленгликоль либо антифриз. До того момента, когда пол нагреется, носитель тепловой энергии распределяет и отдает тепловую энергию рядом размещенному материалу и элементам.

В большинстве случаев в строительстве дома используют бетонные покрытия, реже – деревянные блоки, включающие в себя отопительный контур. Рассмотрим бетонный наливной пол.

Где можно использовать

В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.

Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.

Длина контура

Вода не электричество, для циркуляции она должна втекать и вытекать. В контур теплого пола, вода втекает нагретой. Обычно, до температуры 50-55˚C. Совершая движение по контуру, вода, естественно остывает, отдавая тепло, и вытекает из контура уже охлаждённой. В коллекторе вода смешивается с горячей водой, тем самым опять подогревается и поступает в контур температурой 50-55˚C.

Чтобы теплый пол не охлаждал сам себя, максимально допустимой длиной контура теплого пола, считается:

• Для труб 20 мм —  макс. длина 120 метров;
• Для труб 16 мм — макс. длина 100 метров.

Оптимальная длина контура теплого пола, рекомендована до 90 и 70 метров соответственно.

Фиксируем первый параметр важный для схемы укладки труб теплого пола: длина каждого контура теплого пола должна быть не более 100 (120) метров, оптимально не более 70 (90) метров для труб 16 (20) мм.

Напомню, что в доме может сколько угодно контуров теплого пола, а также возможно установить несколько коллекторов. Для примера проект теплого пола.
