Обеспечение герметичности обсадной трубы
В обсадную трубу скважины, снабжающий дом питьевой водой, не должна попасть ни пыль, ни образующийся в кессоне конденсат ни, тем более, дождевая и талая вода. Если это произойдёт, в чистый подземный источник могут попасть вредоносные микроорганизмы с поверхности и «лечить» его будет сложно и дорого.
Для герметизации скважины, крепления погружного насоса и пропуска коммуникаций используйте заводской оголовок: стоит он относительно недорого и весьма облегчает монтаж оборудования
Для защиты источника служит скважинный оголовок — специальная стальная крышка, снабжённая технологическими отверстиями для пропуска коммуникаций и надёжным крюком для подвеса насоса. Оголовок подбирается по диаметру обсады, он имеет резиновую обжимную манжету, герметизирующую обсадную трубу. Водопроводная труба и электрокабель также вводятся через герметичные уплотнители.
Не рекомендуем обрезать обсадную трубу близко к полу кессона. Лучше оставить над поверхностью бетона отрезок высотой 25-40 см. Во-первых, монтировать насос с оголовком будет удобнее. Во-вторых, при небольшом подтоплении кессона в ствол скважины не попадёт вода.
Снабжение водой централизованно
Выбирая данный метод, вы получаете максимальное удобство и простоту подключения дома к системе. С этой целью понадобится получить разрешение, для этого нужно обратиться в необходимые инстанции по месту своего проживания. Получив разрешение, вам предоставляются такие технические условия, которых нужно придерживаться в работе. В этих технических условиях указано:
- схема, которой нужно следовать в момент выполнения работ;
- участок, на котором возможно выполнить присоединение к самой централизованной системе;
- глубина;
- водяной напор;
- дополнительная информация.
Преимущества и недостатки централизованного водоснабжения
Централизованное водоснабжение дома обладает следующими положительными сторонами:
- все действия, которые связаны с обслуживанием системы, возлагаются на соответствующие организации, за что нужно каждый месяц платить назначенную стоимость;
- подключение представляет собой несложный процесс;
- перебои с электроэнергией не оказывают влияния на саму систему водоснабжения;
- непосредственное использование воды не подразумевает ограничений.
Но тем, кто принял решение выбрать этот способ водоснабжения дома, нужно знать о кое-каких недостатках. Это:
Разводка воды в доме
- по определенным обстоятельствам могут наблюдаться перебои в осуществлении работы системы;
- качество воды в отдельных регионах не всегда очень хорошее;
- большинство систем сильно изношены, что является причиной наличия ржавчины, частых ремонтных работ.
Абиссинская скважина
Это самое простое устройство скважины, чтобы организовать водоснабжение частного дома своими руками. Ее выполняют не бурением, а забиванием металлической трубы в грунт. Необходимы два условия — глубина «зеркала» водоносного пласта не ниже 7-9 метров (с учетом кессона и использования поверхностного насоса) и характеристики грунта.
Диаметр трубы не превышает 1.5 дюйма, она одновременно является обсадной и эксплуатационной. На конце расположен конец в виде острого наконечника, что дало второе название технологии — прокалывание.
Нижняя часть трубы имеет перфорирование, поверх которого крепят галунную сетку. А так как наконечник имеет диаметр больше трубы, то сетка в процессе прокалывания с перфорации не смещается.
Возможные недостатки скважины — невысокая производительность и уязвимость от загрязнения.
Желательна информация об используемых колодцах и скважинах на соседних участках, в том числе данные анализов на химический и бактериальный состав воды.
Достоинством абиссинской скважины можно назвать не только простоту, но и возможность ее обустройства в подвале дома, а это экономия на кессоне и прокладке труб по участку.
Водоснабжение частного дома с помощью абиссинской скважины
Схема водоснабжения частного дома
Если на участке частного дома есть источник вводы, тогда можно обустроить его при помощи автонасоса. Погружное устройство будет откачивать воду в специальный накопительный бак в доме вместительностью до 500 литров. Накопительная емкость разделена мембраной или реле, что позволяет корректировать давление жидкости в ней. Когда бак наполнен до отказа, насос водоснабжения отключается, а если вода используется – насос снова качает воду в бак. Согласно представленной схеме система водоснабжения состоит из таких частей:
Скважина или колодец.
Насосная станция позволяет отбирать воду из источника водоснабжения.
Гидроаккумулятор – создает определенное давление в системе.
Специальные фильтры, которые очищают и подготавливают воду к использованию.
Оборудование для подогрева воды.
Система коллекторов.
Общая схема водоснабжения
Специалисты советуют проводить обустройство систем водоснабжения дома в весеннее или летнее время, когда грунтовые воды не так высоки, сам грунт легко поддается обработке, а копка проходит более быстро. Установка гидроаккумулятора, который позволяет управлять включением и выключением насоса, является необязательной. В этом случае используются другие методы управления насосом. Схема обустройства водоснабжения может быть разнообразной – все зависит от пожеланий хозяев, которые решили сделать свой дом более комфортным.
Использование скважинного адаптера
Павильон или кессон наилучшим образом обеспечивают защиту источника водоснабжения. Однако оба эти решения отнюдь не дёшевы. Если речь идёт о солидном загородном доме и обширном участке, заметные финансовые затраты по обустройству скважины, несомненно, оправданы.
Но что делать тому застройщику, который не обладает бесконечным бюджетом, строит небогатый сельский домик или скромную дачу? Для обустройства скважины на даче существует экономное альтернативное решение — скважинный адаптер.
С его помощью водопроводную трубу, идущую из дома, можно ввести непосредственно в обсадную трубу скважины. Никакой кессон не нужен. Правда при необходимости обслуживания, адаптер придётся раскапывать, ведь он находится в грунте. Но необходимость в этом возникает редко.
Скважинный адаптер представляет собой разборный фитинг, состоящий из двух частей: наружной и внутренней. Наружная часть располагается снаружи обсады и служит для соединения с водопроводной трубой, идущей в дом.
К ответной внутренней части подсоединяется труба от насоса. Обе части адаптера, соединяющиеся на обсадной трубе, имеют радиусную форму, повторяющую диаметр ствола. Соединяются элементы через двойное герметичное уплотнение.
Адаптер в обсадной трубе, вставляется в заранее просверленное отверстие. При установке следует тщательно проверить герметичность соединений
Адаптер должен размещаться ниже глубины промерзания грунта и монтаж должен быть произведен с особой тщательностью. Обсадная труба остаётся на поверхности земли, её оставляют невысоко торчащей над уровнем земли. Сверху монтируется крышка, в которую вводят электрокабель для питания погружного насоса.
В сильные морозы холод будет проникать внутрь скважины по обсадной трубе. Поэтому, если зимние температуры опускаются ниже -20 °C, рекомендуем скважину укрыть на зиму еловыми лапками, соломой или утеплить иным способом.
Единственное, но весомое преимущество адаптера перед кессоном — дешевизна. Из недостатков: сложность обслуживания оборудования, слабая защищённость от механических повреждений электрокабеля, менее надёжная подвеска насоса (он держится не на тросе, а на одной лишь водопроводной трубе).
Обустройство с помощью скважинного адаптера. И адаптер и водопроводная труба должны располагаться ниже глубины промерзания грунта
И да, оборудование для водоснабжения может быть установлено только в доме. Смонтировать адаптер можно самостоятельно, но потребуется специальный ключ с длинной насадкой, некоторая техническая сноровка и немало терпения.
В заключение скажем, что «дешёвый и сердитый» скважинный адаптер действительно дёшев. Однако не всегда может быть применён и не обеспечивает того же уровня защиты источника и долговечности, что и кессон.
Типы скважин для частного водопровода
Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.
Абиссинский колодец – самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка
Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.
Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.
Галерея изображений
Фото из
Комплект оборудования для абиссинской скважины
Абиссинский колодец в подвале дома
Полив огорода из скважины иглы
Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.
Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.
Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.
Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.
Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.
Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах
Рабочая часть скважинного фильтра должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.
Диаметр фильтра должен быть на 50 мм меньше диаметра обсадной трубы, чтобы его свободно можно было погрузить и извлечь из ствола для прочистки или ремонта.
Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.
Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.
Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить
Обсадка артезианских скважин устраивается по телескопическому принципу. Каждый нижележащий ярус конструкции должен быть на 50 мм уже предыдущего.
На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.
Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.
Схема системы водоснабжения автономного дома с одним фильтром характерна для артезианских скважин, не требующих многоступенчатой очистки воды
Виды трубчатых водозаборных колодцев
Скважина представляет собой выработку круглого сечения, пробуренную без доступа человека к забою. Диаметр такой выработки всегда намного меньше, чем ее глубина. Для осуществления водозабора используется два типа скважин.
Фильтровые или «скважины на песок»
Глубина таких выработок не превышает 35 м. Фильтровые скважины бурят на близко лежащий водоносный горизонт, который располагается в песчаных грунтах.
Такая скважина представляет собой обсадную колонну, собранную из труб диаметром от 127 до 133 мм. Она обычно оснащается сетчатым фильтром галунного плетения, но могут быть и другие варианты. Фильтровые скважины отличаются небольшим дебетом, чаще всего он не превышает одного кубометра воды в час.
Конструкция скважины на песок намного проще, чем устройство скважины на известняк. Глубина песчаной выработки меньше, стоит она дешевле, но служит не так долго, как скважина на известняк (кликните для увеличения картинки)
Преимуществом таких конструкций считается быстрота и относительная дешевизна их бурения. Специалисты справятся с работой буквально за день-два. Основной недостаток – тенденция к заиливанию.
Поэтому очень важно пользоваться такой скважиной регулярно, от этого зависит срок эксплуатации сооружения. В зависимости от мощности водоносного пласта и интенсивности использования скважины она сможет прослужить до 15 лет, в некоторых случаях и дольше
Артезианские или «скважины на известняк»
Глубокие сооружения, которые бурятся до водоносной области, распространенной в трещиноватом известняке. Это порядка 20-130 м в глубину. В отличие от скважин на песок артезианские имеют более высокий дебет. Он может доходить до 100 кубометров воды в час.
Бурение скважин на известняк достаточно сложно, а обсадная колонна отличается значительной длиной. Процедура бурения длится четыре или более дней.
На рисунке представлена схема артезианской скважины, которая отличается большим дебетом воды и длительным сроком эксплуатации
Соответственно, стоимость работ и материалов существенно выше. Достоинством артезианских скважин считается их длительный срок эксплуатации. Они не нуждаются в фильтре, поскольку вмещающая порода не содержит мелких глинистых и песчаных частиц.
Таким образом заиливания скважины не происходит, потому она может прослужить значительно дольше, чем фильтровая, пять десятков или даже более лет.
Виды и способы водоснабжения частного дома
С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:
Централизованное водоснабжение дома
По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.
Подключение дома к центральному водоснабжению
Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:
обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;
получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);
получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;
проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;
выполнить тестирование системы.
Преимущества центрального водоснабжения: удобство, простота.
Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.
Автономное водоснабжение дома
Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.
Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:
доставка воды: привозная, грунтовая, из открытого источника;
подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.
Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.
Использование емкости (бака для воды)
Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.
Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.
Самотечная система водоснабжения — схема подачи воды из накопительного бака
В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.
Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.
Использование автоматической системы подачи воды
Схема автоматического водоснабжения частного дома
Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.
Именно о ней и поговорим более подробно.
Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:
1. Вода из открытых источников
Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд. Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»
Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».
Оборудование для автономного водоснабжения
Для обустройства водопровода из скважины помимо насоса нам потребуется другое специальное оборудование, необходимое для нормального функционирования сооружения.
Герметичная емкость для защиты оголовка
Важный конструктивный элемент для обустройства скважины – кессон. Это герметичная камера, в которой располагается оголовок скважины. Она защищает сооружение от промерзания в холодное время года и от проникновения грунтовых вод.
Кроме того, внутри емкости располагается все необходимое для функционирования скважины оборудование. Поэтому размеры кессона должны быть достаточными для того, чтобы внутри поместились приборы и спустившийся для обслуживания или ремонта человек.
Кессон надежно защищает оголовок скважины от низких температур и грунтовых вод. Здесь же можно разместить все необходимое оборудование
Герметичная камера может быть выполнена из разных материалов: пластика, бетона, металла, кирпича или полимерпеска. Каждый из вариантов имеет свои достоинства и недостатки.
Форма емкости может быть любой, но чаще всего она имеет круглое или четырехугольное сечение. Кессон можно купить в готовом виде или изготовить самостоятельно. В любом случае емкость должна быть оборудована люком с плотно прилегающей крышкой.
С обустройством кессона для автономного источника воды ознакомит ролик:
Гидроаккумулятор для формирования напора
Устройство представляет собой емкость, разделенную эластичной мембраной. Один из получившихся отсеков заполнен воздухом, второй – водой. Поступающая в бак вода растягивает мембрану, уменьшая тем самым объем первого отсека.
Чем больше воды, тем выше давление в первой камере. После того, как потребитель открывает кран, количество воды уменьшается, и давление в воздушном отсеке снижается.
Гидроаккумулятор дополняется датчиком, который следит за давлением в камерах. Когда оно опускается ниже заданной отметки, прибор подает сигнал на включение насоса и вода из скважины поступает в систему.
Как только давление поднимется до определенного уровня, насос выключается. Гидроаккумулятор используется для создания в водопроводе давления, достаточного для работы бытовых приборов.
Гидроаккумулятор необходим для защиты насоса от преждевременного износа, кроме того, он создает необходимое для работы бытовых приборов давление в системе
Некоторые из них, например, проточные водонагреватели, посудомоечные и стиральные машины нуждаются в давлении не ниже 0,5-0,7 атмосфер.
Кроме того, устройство защищает насос от преждевременного износа. Без гидроаккумулятора оборудование будет включаться слишком часто. А это для него крайне нежелательно, ведь включение насоса чаще, чем 10 раз в минуту увеличивает его износ на 40%.

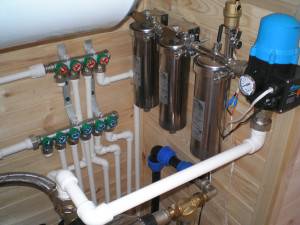

Система фильтров для очистки воды
Фильтры необходимы для скважин любого типа. Даже глубокие артезианские «выдают» воду с высоким содержанием железа, тяжелых металлов и других не полезных микроэлементов. Поэтому очистка такой воды необходима.
Подобрать нужный тип фильтра можно только после проведения анализа воды. Полноценная система очистки в максимальной комплектации будет выглядеть следующим образом:
- Сетчатый фильтр грубой очистки. Ставится перед насосом и перед гидроаккумулятором.
- Фильтр механической очистки. Устройство задерживает включения размером 80-100 мкм. Представляет собой колбу со сменным волокнистым наполнителем.
- Блок аэрации. Насыщает кислородом проходящую через него воду.
- Комплект специальных фильтров. Каждый из них устраняет излишки определенного элемента: железа, калия, натрия, солей и т.п.
- Блок биологической защиты. Представляет собой угольный фильтр или ультрафиолетовый излучатель, которые устраняют из воды микроорганизмы.
- Фильтр тонкой очистки. Останавливает включения размером до 5 мкм, что полностью избавляет жидкость от осадков и посторонних примесей.
В качестве дополнения может быть установлен фильтр с обратным осмосом, что позволяет получить питьевую воду высочайшего качества.
На рисунке схематично представлен один из вариантов сооружения водопровода из скважины (кликните для увеличения схемы)
