Системы воздушного отопления для частного дома

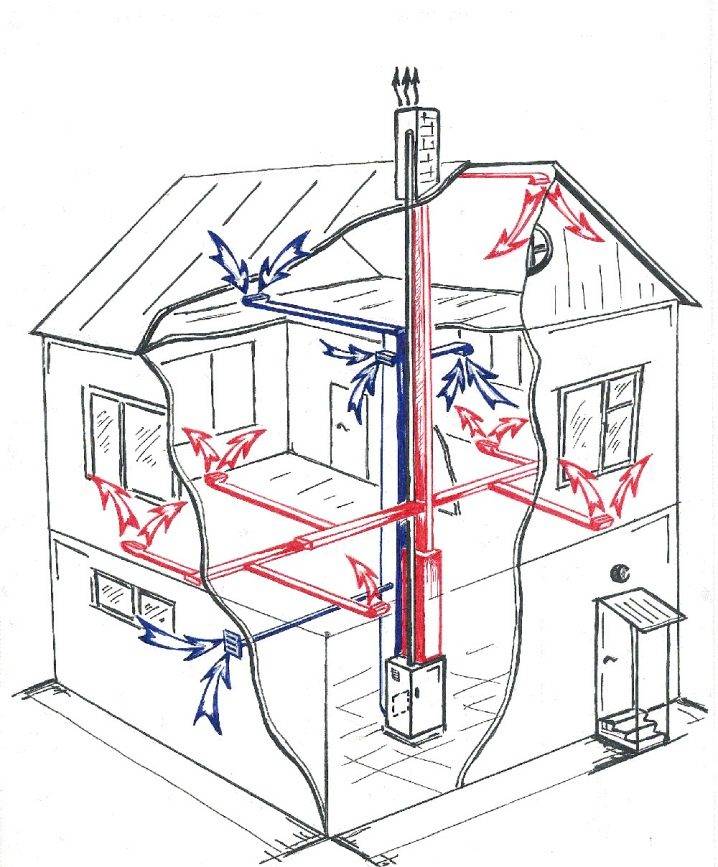

Воздушное отопление – что это?

При использовании практически любой конструкций обогрева жилища последним элементом передающим тепло от теплогенератора ко всем объектам в комнате, в том числе человеку является воздух, который был нагрет выступающими в роли посредников радиаторами, трубами, теплыми полами и прочими агрегатами.

Чаще всего, в этих посредниках и кроются все проблемы, неудобства и львиная доля потерь энергии. Исключить это слабое звено, можно используя обогрев воздухом, благодаря чему тепловая энергия передается напрямую в пространство обогреваемого помещения, потому что терморегуляция происходит за счет нагнетания прогретого воздуха в комнату.

В такую систему входят следующие компоненты:

• Сеть воздухоотводящих каналов, позволяет для обогрева нагнетать теплый воздух в комнаты во всем доме.
• Водяной калорифер или теплогенератор для подогрева воздуха.
• Распределяющие головки вентилятора, для управления движением воздушных потоков по дому.

Принцип работы

Основной составляющей теплогенератора является камера сгорания, горелка и калорифер. Холодный воздух подается в теплообменную камеру нижним вентилятором. При сгорании топлива генерируется тепловая энергия, нагревающая теплообменник и циркулирующий сквозь него воздух, который потом идет вверх по воздуховодам, распределяясь по комнатам здания.

В соответствии с конкретным типом агрегата, теплогенераторы могут функционировать на магистральном и сжиженном газе в баллонах, или дизеле. Горелки отличаются неприхотливостью и работают при сжигании любого топлива. Кроме того их можно менять на новые устройства даже в стандартных нагревателях.

Правда, совместно с ними устанавливается и вся подводящая конструкция. Отработанные газы удаляются из системы посредством дымохода.

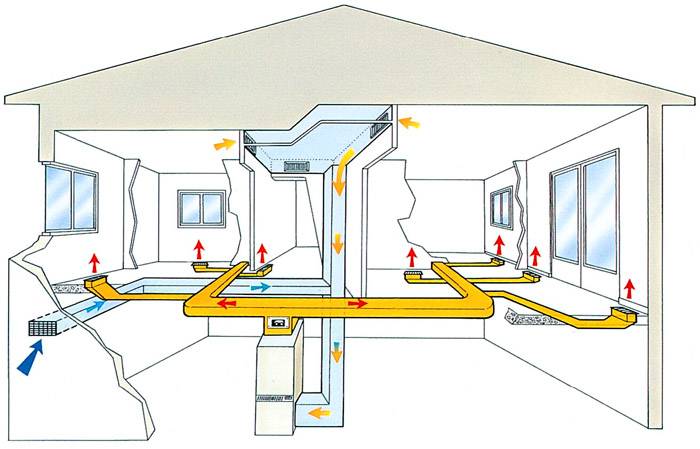

Теплоноситель в виде теплого воздуха транспортируется по специальным воздуховодам, которые могут иметь как круглое, так и квадратное сечение. Первый вариант выигрывает по аэродинамическим характеристикам и обеспечивает более свободное движение теплоносителя по трубе диаметром от 10 до 30 см.

Второй более прост при монтаже и легко размещаем за счет коробов квадратной формы 10х15 или 32х40 см.

ТОП-3 лучших дровяных печей для дома и дачи до 50 м3

Если дачный домик маленький, в него не обязательно проводить газовое отопление. Будет вполне достаточно установить небольшую дровяную печь, которая отопит жилое помещение.

TMF Золушка 2016

Компактная дровяная печь предназначена для напольной установки, поэтому ей найдется место даже в небольшом дачном домике.

Устройство относится к закрытому типу, поэтому она абсолютно безопасна в эксплуатации, но при этом быстро и равномерно прогревает помещение.

Объем топки составляет 41 литр, а после загрузки дров устройство поддерживает тепло в помещении в течение 10 часов в режиме тления.

В верхней части корпуса располагается варочная панель и отверстие для подключения дымохода.

Дверца изготовлена из жаропрочного стекла. Этот материал не только ускоряет прогрев помещения, но и позволяет владельцу наблюдать за яркими языками пламени.

В нижней части корпуса расположен вместительный ящик для сбора золы. Сам корпус окрашен в нейтральный черный цвет, а материал обладает устойчивостью к механическим повреждениям и царапинам.

Технические характеристики:

• мощность 4 кВт;
• масса 27 кг;
• высота 46 см.

Плюсы

• есть конфорка для приготовления пищи;
• быстро прогревает небольшие помещения;
• компактные размеры корпуса;
• приемлемая стоимость;
• прочный металлический корпус.

Минусы

• небольшой проем дверцы требует загрузки небольших поленьев;
• не всем пользователям нравится дизайн устройства.

TMF Золушка Лайт

Маленькая отопительная печь станет незаменимым приобретением для дачного домика. С ее

помощью можно быстро обогреть помещение с минимальными усилиями со стороны пользователя.

Устройство отличается крайне лаконичным дизайном, но внешняя простота совершенно не отражается на эксплуатационных характеристиках.

Фактически, она является упрощенной версией предыдущей модели. Ее отличает только отсутствие варочной панели и прозрачного стеклянного окошка на дверце.

Геометрия печки и боковые конвекторы обеспечивают быстрый и равномерный прогрев небольших помещений.

Топливная камера и дымоход разделены дефлектором, который предотвращает избыточную тягу и нормализует процесс горения.

В нижней части корпуса находится выдвижной зольный ящик, из которого можно извлекать пепел, не прерывая процесса горения топлива.

Технические характеристики:

• объем топки 41 л;
• высота 46 см;
• масса 27 кг.

Плюсы

• занимает мало места в помещении;
• быстро и качественно прогревает комнату;
• бюджетная стоимость в сочетании с отменным качеством сборки;
• корпус из прочной стали, толщиной 3 мм;
• удобный выдвижной зольный ящик.

Минусы

• в комплекте нет труб;
• непрозрачная дверца.

ETNA Шторм 18 (ДТ-4С)

Как и многие другие печи данного бренда, эта модель может похвастаться компактными размерами и удлиненной топкой.

Благодаря этому она обеспечивает быстрый прогрев помещения, но при этом занимает минимум места.

Корпус и топка изготовлены из прочного чугуна, поэтому гарантийный срок службы печи составляет 10 лет, но и по истечению этого срока устройство успешно выполняет свои функции.

Производитель позаботился, чтобы печь была не только функциональной, но и красивой.

Дверца выполнена из жаростойкого стекла, чтобы пользователь мог наблюдать за процессом горения дров, а фронтальная часть топки украшена декоративными коваными элементами.

По бокам есть специальные решетки для хранения дров. В нижней части располагается зольник.

Он выдвижной, поэтому уборка пепла не займет много времени.

Печь может работать в двух режимах. В скоростном она прогревает помещение примерно за час, а в длительном устройство экономно расходует дрова, сжигая партию за 2-3 часа для поддержания устойчивого тепла.

Технические характеристики:

• высота 87 см;
• диаметр дымохода 11,5 см;
• отапливаемый объем 22 м3.

Плюсы

• есть функция вторичного дожига;
• в верхней части корпуса располагается варочная панель;
• привлекательный дизайн;
• подходит для частных домов и бань.

Минусы

• не всегда есть в продаже;
• требует привлечения специалистов для установки.

Как сделать систему воздушного отопления для частного дома своими руками

Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:

• площадь помещения;
• наличие теплопотерь (пол, потолки, стены, окна);
• мощность теплогенератора, который необходим для прогрева пространства;
• скорость подачи теплого воздуха;
• диаметр воздуховодов, их количество, а также крепежи к ним.

Основные используемые материалы:

• воздуховод нужной длины и диаметра;
• теплогенератор;
• решетки декоративные, которые крепятся на концах воздуховода;
• фильтра воздушные;
• вентиляторы;
• крепежные элементы;
• инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).

Установка такой отопительной системы проходит следующие этапы:

1. Монтаж теплогенератора в отдельном помещении.
2. Прорезают отверстия для воздуховодов в стенах.
3. Соединяют все элементы, согласно выбранному проекту.
4. Располагают вентилятор под теплогенератором.
5. Крепят декоративные элементы.
6. Проводят диагностика всех соединений и запускается оборудование.

Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.

От солнца

Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:

• теплоизолирующий корпус;
• абсорбирующий экран черного цвета;
• радиатор;
• стекло или поликарбонат;
• вентиляторы.

Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.

Материалы, необходимые для изготовления солнечной системы своими руками:

1. ДСП, фанера или бруски для внешнего корпуса.
2. Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
3. Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
4. Крышка делается из стекла или поликарбоната.
5. Для теплоизоляции, корпус обклеивается пенополистиролом.
6. Вентиляторы. Можно использовать кулеры от старой техники.

Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.

На основе печи длительного горения

При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.

Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.

Монтируют такую модель следующими этапами:

• устанавливают печь длительного горения;
• проектируют расположение воздуховодов;
• их крепят к печке и монтируют по дому;
• внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
• проводят проверку всех соединений и запускают оборудование.

При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.

На основе булерьяна

Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.

При монтировании этой системы, необходимо:

• спроектировать расположение воздуховодов;
• присоединить их к булерьяну;
• скрепить все элементы между собой, проверить их прочность и запустить систему.

Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно

Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева

При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.

Достоинства и недостатки воздушного отопления

При обустройстве такого отопления в отдельном доме есть свои преимущества и недостатки. Его плюсами являются такие особенности как:

• высокий КПД, в некоторых случаях превышающий 90%;
• необремененность большим количеством сложных, дорогих и тяжелых деталей типа радиаторов и стальных труб;
• можно настроить для каждой комнаты оптимальные условия микроклимата;
• почти мгновенный отклик на регулировании температурного режима;
• благодаря тому, что вентиляторы совместимы даже с печами на твердом топливе, можно осуществлять обогрев абсолютно всех помещений дома без ограничений;
• система фильтров на пути циркулирующего воздуха, очищает его от аллергенов, пыли и прочих частиц;
• встроенный в конструкцию увлажняющий фильтр;
• в летний период при принудительной циркуляции воздуха и выключенном теплогенераторе работает как мощная система охлаждения;

Такая конструкция отопления не претендует на совершенство, так как в ней есть и недостатки:

• этот способ отопления должен быть предусмотрен конструкцией дома еще при его возведении;
• ее монтаж относительно сложен;
• нуждается в регулярном техобслуживании;
• плохо поддается модернизации;
• такой способ отопления заставляет заботиться о чистоте фильтров и регулировать насыщенность атмосферы влагой;
• нуждается в запасном источнике электроэнергии для эффективной работы во время перебоев с ее подачей от основной сети.

Варианты воздушного отопления

Система воздушного отопления (СВО) – это система отопления, в которой отсутствуют радиаторы. Теплогенератор греет непосредственно воздух, а не жидкость. СВО в частном доме условно делятся на:

1. Гравитационные.
2. Принудительные.

Гравитационный принцип

Тёплый воздух от печи поднимается вверх, растекается по потолку и у дальних стен, охлаждаясь, опускается вниз. Создаётся круговорот воздуха без каких-либо дополнительных устройств. Это — классическая система, предшественница водяного и парового отопления.

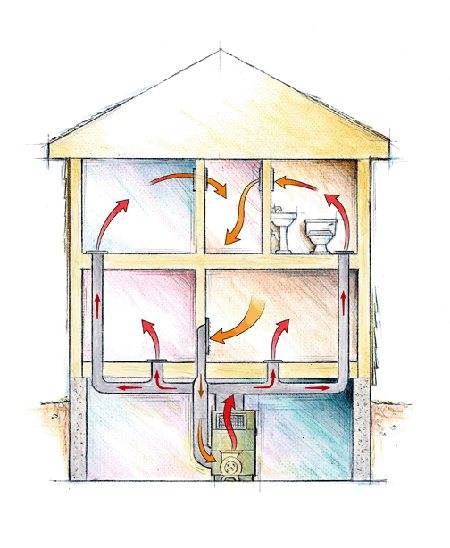

Гравитационная система распределения горячего воздуха

Сегодня она тоже применяется, только изменились котлы, нагревающие воздух. На смену «Русской печи», пришли — Булерьян, Печь Бутакова и другие.

Система хороша простотой. Она не создаёт шума, сквозняков, экономична, надёжна.

Минус её в том, что тепло сосредоточено в помещении, где находится печь.

Принудительный принцип

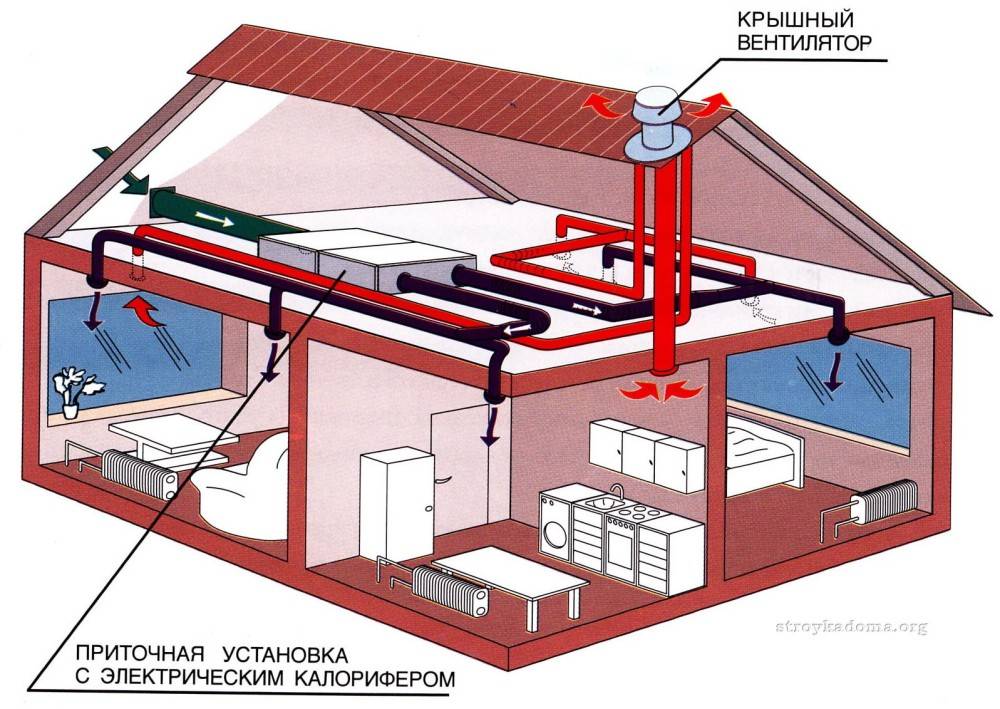

Воздух нагнетается с помощью вентилятора. Это может быть воздушная пушка, перемешивающая большие объёмы воздуха, в больших помещениях.

Другой вариант – тёплый воздух подаётся в соседние комнаты по системе воздуховодов.

После чего, часть воздуха возвращается в систему для повторного нагрева, а часть выводится на улицу.

При помощи рекуператора, установленного на выходе, тёплый воздух, до того, как покинуть дом, нагревает входящий холодный поток. Свежего воздуха поступает 15 — 20%. Рекуператор – вещь полезная, но не обязательная. При низкой цене на топливо, он может окупиться только через 7 — 10 лет (Примерная стоимость рекуператора по России – 17 — 27 тыс. руб.)

Чтобы специфические запахи не разносились по всему дому, выходы воздуха на улицу можно устроить в кухне и туалете.

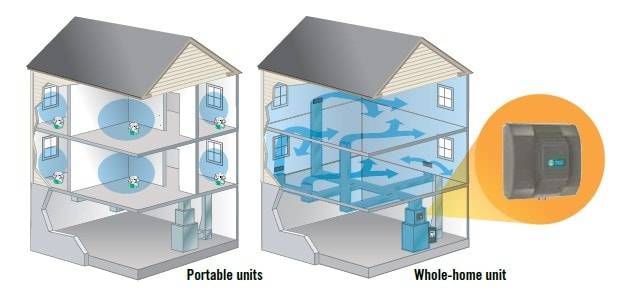

Сравнение естественной системы отопления и принудительной с рекуперацией

Важная составляющая системы – это воздуховоды. Их делают из листовой оцинковки, специального гофра и т. п. Утеплитель – самоклеющийся теплоизолятор. Между собой соединяются хомутами или специальным армированным скотчем. Воздуховоды могут быть:

• гибкими (гофра), или жёсткими;
• круглыми, или квадратными.

У круглых – минимум аэродинамического сопротивления. Диаметр 10 – 20 см.

Квадратные делают в виде коробов.

Если планируется установка кондиционера, воздуховоды нужно хорошо утеплить, чтобы не скапливался конденсат.

Принцип работы рекуператора

Воздух, который снова и снова циркулирует по дому, требует фильтрации. Можно установить сменный фильтр, а можно – электронный, который не нуждается в замене, а только в уходе. Стоить это удовольствие будет около 20 тыс. руб.

КПД принудительного воздушного отопления высок – около 90 — 96%. Правда, большинство современных котлов отопления, имеет уровень КПД от 85 до 95%.

Цена данной системы воздушного отопления частного дома тоже не является преимуществом, поскольку со всеми дополнениями, система стоит практически столько же, сколько обычное водяное отопление.

Если забор воздуха установить вверху комнаты,- воздух будет чище (он там более загрязнён); если внизу – экономия топлива (возле пола воздух остывший).

Плюсы

• Возможность объединить вентиляцию и отопление (хорошо там, где кондиционирование необходимо);
• Нет воды – нет размораживания системы и протечек;
• Быстрый нагрев и остывание (Хорошо например, когда большой перепад дневной и ночной t, но это – и недостаток. Дверь открыли – тепло улетучилось).

Минусы системы

Сложности монтажа. Если дом не был спроектирован под воздушное отопление зачастую его сложно реконструировать.

Требуется установка сети гофры и фильтров.

Всё это нужно декоративно обыграть, или спрятать в фальшь-потолок, что скрадывает высоту комнат.

Приточные накопители могут стать отличным местом обитания микро-жизни. Пыль, конденсат и микроорганизмы накапливаются там, хоть и не очень быстро, но всё-таки. Раз в 5 -7 лет воздуховоды нужно будет хорошо почистить и обработать от клещей, а делать это непросто, недёшево и неприятно.

И не забудьте, что за электроэнергию, которая нужна на работу вентилятора, тоже нужно платить, а если свет отключили – нужен резервный источник питания.

Воздуховод до и после очистки

Кроме того, если ошибиться в расчётах, то можно столкнуться со следующими неприятностями:

• Шум;
• Сквозняки;
• Скопление волос и пыли в не продуваемых углах;
• Перепад t (голове – жарко, ногам – холодно);
• Даже, хорошо отрегулированная схема движения потоков, может быть нарушена простым открытием двери.

Как прогреть дом воздухом

Воздух — вполне эффективный теплоноситель, гораздо удобнее, чем вода. Самый простой вариант такого отопления — обычный тепловентилятор. Небольшую комнату этот прибор, состоящий из вентилятора и греющей спирали, может прогреть буквально за считанные минуты. Разумеется, для частного дома понадобится более серьезное оборудование.

В качестве источника тепла можно использовать газовый или твердотопливный котел. Подойдет и электрический нагреватель, но этот вариант считается не слишком выгодным, поскольку затраты на электроэнергию значительно возрастают.

Галерея изображений
Фото из
В системах воздушного теплоносителя сам воздух — вторичный теплоноситель, проходящий перед подачей обработку нагревательными агрегатами

Воздух для систем воздушного отопления обогревается водой или паром, подготовка которых проводится всеми известными видами нагревательного оборудования

В качестве нагревательного оборудования используются огневые печи, перерабатывающие твердые, жидкие и газообразные варианты топлива

До сих пор в схемах отопления загородных домов используются русские печи. Их недостаток в том, что нормально обогреть они могут не более трех смежных комнат

Распространенный вариант отопления частных коттеджей основан на использовании камина с подключенными к нему теплоотводами

Развязку теплопроводов воздушной отопительной системы обычно устраивают в пределах чердака или располагают за подвесными потолочными конструкциями

Весьма экономный способ получения энергии для подогрева воздуха предполагает использование теплового насоса воздух-воздух

В схеме работы теплового насоса воздух воздух внутренний блок внешне напоминает собой аналогичную часть климатического оборудования

Принцип нагрева теплоносителя

Установка с газовым калорифером

Огневая печь за пределами помещения

Печь в отоплении загородного дома

Камин в формировани отопления частного дома

Устройство теплоотводов в пределах чердака

Внешний блок теплонасоса воздух-воздух

Внутренний блок системы отопления воздух-воздух

Интересный и экологически чистый вариант отопления — использование солнечных батарей или солнечного коллектора. Такие системы размещают на крыше. Они либо сразу передают тепловую энергию солнца на теплообменник, либо преобразуют ее в недорогую электрическую энергию. В последнем случае от батареи можно также запитать и вентилятор.

Воздух нагревается в теплообменнике и поступает в отдельные помещения по воздуховодам. Это довольно громоздкие конструкции, выполненные из прочного металла. Сечение воздуховодов значительно больше, чем диаметр трубы водяного отопления.

Для воздушного отопления подходят и газовые котлы, и другие виды отопительной техники. Эффективность таких систем достигает 90%, их используют не только в жилых помещениях, но также в цехах и на складах

А вот радиаторы для воздушного отопления не нужны. Теплый воздух просто наполняет комнаты через специальные решетки. Как известно, горячий газ стремится вверх. Холодный воздух при этом будет вытеснен вниз. Отсюда холодные потоки воздуха перемещаются обратно к теплообменнику, нагреваются, поступают в комнаты и т.д.

Эта схема наглядно демонстрирует устройство воздушного отопления рециркуляционного типа с частичным забором наружного воздуха, а также с кондиционером, ионизатором и ультрафиолетовым очистителем (+)

Почти все системы воздушного отопления предусматривают установку вентилятора, который нагнетает горячий воздух и заставляет его перемещаться по системе отопления. Наличие такого прибора делает систему зависимой от электрической энергии.

Можно сделать и такую систему, в которой горячий воздух будет перемещаться естественным образом, без всякого вентилятора. Однако эффективность работы таких систем обычно оставляет желать лучшего, поскольку помещения в этом случае прогреваются слишком медленно.

Убедительный аргумент в пользу организации системы воздушного отопления заключается в исключении аварийных протечек и затопления с итоговым повреждением имущества. К тому же в случае повреждения воздуховодов автоматика остановит работу системы (+)

Особенности монтажа системы

Если расчеты выполнены на высоком профессиональном уровне, и проект системы воздушного отопления коттеджа составлен, можно выполнить монтаж самостоятельно. Для этого понадобится:

• нагревательный прибор;
• воздуховоды;
• вентилятор;
• решетки;
• крепежные изделия;
• инструмент для работы с воздуховодами и т.п.

В качестве нагревателя обычно используют газовый генератор как самый экономически выгодный вариант. Воздуховоды могут иметь прямоугольное, квадратное, круглое или овальное сечение. Обычно подходящие конструкции можно заказать на предприятии, которое изготавливает вентиляционные системы.

На схеме представлены элементы системы воздушного отопления, которые позволят выполнить монтаж воздуховодов в точном соответствии с проектной документацией (+)

Обычно воздуховоды делают из оцинкованной стали, они достаточно легкие, чтобы не перегружать несущие конструкции дома, а также обладают повышенной устойчивостью к износу и коррозии. Для жестких воздуховодов понадобятся специальные элементы, обеспечивающие уклон на 45 или 90 градусов. А для гибких изделий такие элементы не нужны.

Воздуховоды также изготавливают из обычной стали, меди, пластика и других материалов. Существуют даже текстильные конструкции этого типа. В местах с повышенной влажностью рекомендуется использовать медные элементы, как более устойчивые для таких условий. Конструкции из пластика относительно недороги, их можно использовать вдали от потенциальных очагов возгорания.

Воздуховоды закрепляют под потолком и полом, а также внутри стен. Если есть необходимость проложить воздуховод не внутри, а вдоль стены, его закрывают фальш-панелью. В потолке и полу на концах воздуховодов монтируют приточные и вытяжные решетки.

Жесткие воздуховоды из оцинкованной стали очень надежные и долговечные. Для их успешного монтажа понадобятся колена с углом поворота 45 и 90 градусов

Воздушные массы, перемещаясь внутри конструкции, могут издавать определенный шум. Чтобы снизить это негативное влияние, рекомендуется скрыть воздуховоды под слоем шумоизоляции. Обычно этот материал обладает также теплоизоляционными свойствами, что только увеличивает эффективность работы системы.

Чтобы конструкции воздушного отопления во время работы издавали как можно меньше шума, рекомендуется покрыть их слоем изолирующего материала

Стоит рассмотреть вариант приобретения воздуховодов, на которые уже нанесен такой изоляционный слой. Это позволит упростить и ускорить монтажные работы. Если есть необходимость в установке вентилятора, или нескольких таких приборов, то его обычно включают в систему рядом с нагревателем. К вентилятору подводят электропитание, а также обеспечивают резервный источник электроэнергии.

В систему также включают один или несколько фильтров. Это могут быть фильтры механической очистки, которые препятствуют распространению частичек пыли. Наряду с этими устройствами рекомендуется установить и угольный фильтр, который поглощает различные запахи. Разумеется, фильтры нуждаются в периодической очистке и/или замене.

Часть воздуховода выводят на улицу, чтобы обеспечить приток свежего воздуха. Этот отрезок подводят к системе фильтров, а затем воздух подают на теплообменник нагревательного прибора. Если монтажные работы выполняются на этапе строительства дома, то их выполнение обычно больших трудностей не вызывает. Главное — хороший проект.

Для улучшения микроклимата в доме в систему воздушного отопления встраивают такие полезные элементы как увлажнитель воздуха, ионизатор, ультра-фиолетовый стерилизатор и т.п. Эти элементы не являются обязательными, но если средства позволяют, не стоит от них отказываться.

Еще одно полезное устройство — канальный кондиционер. Его также встраивают в систему воздуховодов. Это позволит использовать систему в теплое время года, чтобы охладить воздух в комнате.

Системы автоматического управления существенно улучшают работу воздушной системы отопления и позволяют сократить расходы на тепло, а также упрощают эксплуатацию оборудования

Завершающий этап — подключение системы автоматического управления. Понадобятся датчики температуры воздуха в комнатах и пульт управления с процессором, который будет обрабатывать поступившие данные и регулировать работу отопительного оборудования.
