Каким образом следует осуществлять грамотный выбор расширительного бака?
Ни смотря не на что, главенствующая техническая характеристика при выборе расширительного бака – это его объем. А уже потребность в определенной величине объема продиктована множеством самых разнообразных условий:
Приблизительные цифры, приведенные ведущими специалистами в качестве примера:
В обеспечении водой нуждается самая обычная среднестатистическая семья, в состав которой входит не более трех человек, производительность насоса не превышает 2куб. м/ч, то наиболее разумным выбором будет приобретение расширительного бака емкостью от 20 до 24 литров. При увеличении числа потребителей до восьми человек, стоит приобрести устройство объемом на менее 50 литров. Потребителей больше десяти – нужен не менее 100 литров. Это наиболее оптимальные величины – и не много, и не мало. В том случае, если же вы сомневаетесь – лучше взять с запасом, чуть больше – это уж точно никак не повредит вашей автономной системе водообеспечения.
Как выбрать накопитель
При выборе бака нужно обращать внимание на два основных параметра: объем и материал изготовления
Объем
Бак-накопитель не стоит путать с гидроаккумулятором. И дело даже не в том, что второй представляет собой напорную емкость, которая регулирует давление в сети благодаря давлению сжатого воздуха на резиновую мембрану.
Максимальный объем гидроаккумулятора – всего 100 литров, стандартный – 24-50 литров. Этого очень мало для снабжения водой в привычном режиме в описанных выше ситуациях.
Гидроаккумулятор не в состоянии компенсировать длительное отсутствие воды в системе
Чтобы понять, какая емкость вам нужна, нужно проанализировать следующие факторы:
Требуемый расход воды в единицу времени. Подсчитать его можно приблизительно, сложив номинальный расход всех приборов, имеющихся в доме – смесителей, унитазов, стиральной и посудомоечной машины. Ещё один способ расчета предлагает умножить суточную потребность в воде одного человека на количество членов семьи. Но эта потребность у всех разная и тоже зависит от наличия в доме удобств. Она может составлять и 60, и 200 литров в сутки. Поэтому ориентируйтесь на свои привычки и условия.
Средний расход воды одним человеком на разные нужды
Производительность автономного источника или график работы централизованной системы. Например, если воду или электричество отключают максимум на пару часов, вам может хватить 100-литровой бочки, и совсем другое дело, если это происходит часто и на длительное время. Так же нет смысла в установке пятикубовой емкости, если за сутки ваша скважина может накачать в неё не более 500 литров.
Материал
Если вы планируете питьевое водоснабжение для дачи – накопительный бак должен быть изготовлен из материалов, не вступающих в реакцию с водой и не влияющих на её вкус, запах и качество. А это или нержавеющая сталь, или пищевой пластик.
Все чаще предпочтение отдается пластику, так как он гораздо дешевле и долговечнее, особенно если речь идет о подземной емкости. Кроме того, он легкий: даже бак внушительных размеров можно установить своими руками без привлечения кучи помощников или специальной техники.
Как видите, баки из нержавейки в разы дороже. Выгоднее покупать пластиковые, но нужно убедиться в качестве материала и его назначении – для хранения питьевой воды.
Выбор марки производителя
Запомните самое главное: система водоснабжения – это не то, на чем можно экономить. В том случае, если же вы приобретете расширительный бак низкого качества (пусть даже по бросовой цене), то следует понимать, что рискуете остаться на неопределенное время вообще без водоснабжения и с необходимостью весьма значительных финансовых затрат, отличающихся от разницы стоимости этих баков на пару «нулей». Как вы уже, скорее всего, правильно поняли, затраты будут связаны с , которая вышла из строя благодаря низкому качеству расширительного бака.
Особое внимание необходимо обратить на качество каучука – главного составляющего мембраны (этот компонент влияет не только на долговечность устройства, но и на качество поставляемой воды).
В качестве надежного производителя можно смело порекомендовать следующие марки: Элби, Рефлекс, Зилмет, Аквасистем.
Для автономного водоснабжения
Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.
Водонапорная башня
Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.
Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.
Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.
Нижнее подключение накопительного бака
Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.
Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.
Схема нижнего подключения накопительного бака
Мембранный аккумулирующий бак
Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.
https://youtube.com/watch?v=ebB3L0zj8f0%3F
Расширительные баки для систем водоснабжения
Для систем водоснабжения, напольного отопления
не проточные, без запорной и сливной арматуры
мембрана соответствует DIN 4807 T3
в баках объемом 60 литров и более – мембрана заменяемая
на поверхность, контактирующую с водой, нанесено антикоррозийное покрытие
оснащены манометром при диаметре 1000 и более
цвет голубой
предварительное давление 4 бар
Основная функция расширительных баков – поддерживать постоянное давление в системах водоснабжения. Цена данного оборудования в Московской Тепловой Компании доступна широкому кругу потребителей.
Конструктивно расширительный бак для водоснабжения представляет собой емкость определенного объема, внутри которой расположена мембрана, изготовленная из бутла. Горловина мембраны, как и сама мембрана, герметична и соединена с крышкой сосуда съемным патрубком. Все расширительные баки для систем водоснабжения компании Reflex оснащены мембраной, которая может быть заменена в случае выхода из строя оборудования.
Значение расширительного бака для водоснабжения в автономной системе
На сегодняшний день автономная система подачи холодной воды для частного дома или дачи получила достаточно широкое распространение и уже ни для кого не в диковинку. А все потому, что эти приспособления доказали свою надежность и эффективность на практике, однако следует отметить, что для поддержания их в рабочем состоянии необходимы особые механизмы, о которых так называемый «непросвещенный обыватель», то есть человек, который на протяжении всей жизни пользовался исключительно централизованным водоснабжением дома, даже и не догадывается.
Взять хотя бы во внимание то, что работа автономной системы подачи воды для частного дома или дачи сможет функционировать на протяжении длительного периода времени только тогда, когда будет обеспечено включение в нее расширительного бака (специальной емкости) для водоснабжения (о них-то как раз речь и пойдет) – необходимый его объем (100, 200 л или меньше) будет подбираться индивидуально. Сейчас можно без всяческих трудностей приобрести любую подходящую модель, однако для того, чтобы приобрести подходящую модель, необходимо все-таки иметь общие представления о типах оборудования и четко понимать принцип действия этого устройства.. Кроме того, выбрать подходящий вариант емкости это только меньшая часть дела – наибольшую сложность представляет подсоединение расширительного котла в автономную систему.
Кроме того, выбрать подходящий вариант емкости это только меньшая часть дела – наибольшую сложность представляет подсоединение расширительного котла в автономную систему.
Способы подключения накопительных емкостей
Бак можно подключить к системе двумя разными способами: расположив его на высокой отметке или на уровне земли или ниже.
Верхнее расположение
Такая схема водоснабжения дома из накопительного бака практикуется преимущественно в тех случаях, когда в доме нет приборов, нуждающихся в хорошем напоре, а потребность в воде у жильцов минимальна – умыться, вымыть посуду и т.д.
А также при частых перебоях с электричеством. Потому что вода из бака, установленного на крыше, чердаке или эстакаде, поступает к потребителям самотеком, а такая система не зависит от наличия напряжения в сети.
Такое давление в системе будет недостаточным для работы стиральной машины, и даже принять душ будет проблематично. Увеличить его можно, подключив на выходе из емкости повысительный насос. Преимущество такой установки в её простоте и легкости обслуживания бака.
Однако не стоит забывать и о недостатках:
- Накопительная емкость занимает много места, отнимая у дома полезную площадь;
- Если установить её на чердаке или на улице на специальной эстакаде, то пользоваться водой можно будет только в теплое время года. Или нужно хорошо утеплять и обогревать и сам бак, и идущие к нему и от него трубы;
- Если при монтаже не была соблюдена инструкция или сама система износилась со временем, возможны протечки, способные доставить много неприятностей.
Как видите, каждый домовладелец решает эти проблемы по-своему в зависимости от потребностей семьи.
- Чтобы вода не замерзала, бак устанавливают на отапливаемом втором этаже или мансарде, жертвуя площадью.
- Или используют электрообогрев емкости, стоящей на чердаке. И дополнительно платят за электричество.
- Или просто водружают её на шкаф, довольствуясь минимальным напором в системе.
Нижнее расположение
Это более распространенный и эффективный способ размещения для домов с постоянным проживанием и всеми привычными для городского жителя удобствами. Такая система водоснабжения с накопительным баком обязательно оборудуется дополнительным насосом или насосной станцией. Без них вода сама к потребителям не потечет, а с ней можно получить любой необходимый напор.
Вариантов нижнего размещения тоже несколько:
- Наземное – когда емкость используется только в летнее время и не нуждается в утеплении;
- Подземное – бак закапывается в грунт, а на поверхность выводится только горловина, обеспечивающая доступ к нему для ремонта и обслуживания;

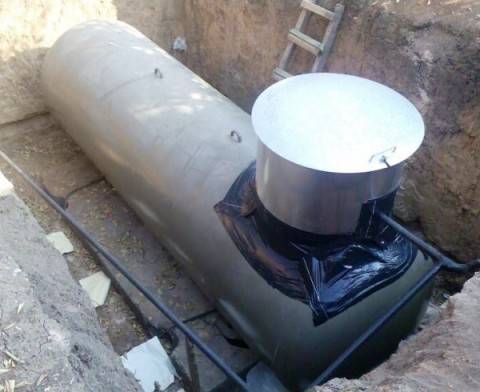

Водоснабжение дома – накопительный бак под землей
Подвальное – когда в доме имеется отапливаемое подвальное или техническое помещение.
Последний вариант самый удобный, так как емкость не нужно утеплять, к ней всегда есть доступ и она не занимает полезное пространство.
Второй по популярности – подземный вариант. Он тоже позволяет не использовать площадь дома, но в этом случае чистка и ремонт будут сопряжены с определенными трудностями. Да и верхнюю часть, расположенную выше уровня промерзания, тоже придется утеплить.
Кроме того, не каждую емкость можно закапывать в грунт. Она должна быть прочной, с толстыми стенками, ребрами жесткости или металлической опалубкой. В противном случае нужно сооружать для неё жесткую оболочку.

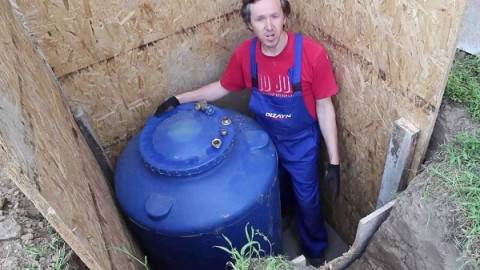

Установка бака в кессоне из водостойких плит
Конструктивные особенности
Устройство накопительного бака не зависит от места установки. Есть лишь некоторые нюансы.
Емкость снабжается следующими конструктивными элементами:
Поплавковый клапан. Он предотвращает её переполнение и включает насос при достижении уровня воды минимальной отметки.
Поплавковый выключатель
- Переливной патрубок на случай поломки поплавкового выключателя. Он располагается в верхней части бака и подключается к канализации.
- Дренажный патрубок в нижней части. Предназначен для удаления осадков. Им оснащаются накопительные баки для водоснабжения, расположенные наверху или в подвале дома. Подземные емкости чистятся верхний люк.
На этом фото видны оба патрубка, присоединенные к системе канализации
- Фильтр, расположенный на входе, задержит часть взвешенных частиц. Его можно установить и на выходе, оснастив более мелкой сеткой.
- Вентиляционная труба или дыхательный клапан. Если не установить их в крышке бака, при сливе воды его стенки могут сплющиться под действием атмосферного давления.
Крышка с дыхательным клапаном
Эксплуатация и обслуживание
Перед пуском в эксплуатацию необходимо выполнить настройки. Для этого воду полностью сливают и манометром замеряют давление. Если оно не соответствует требуемому, с помощью автомобильного насоса его приводят к нужным показателям. Разница в максимальном и минимальном давлении должна находиться в пределах 1,5 бар.
Обслуживание проводится с целью проверить показатель давления в отсеке для воздуха или газа. Новые емкости не требуют детального осмотра. В старых системах корпус может дать трещину или нарушится целостность мембраны, которую придется заменить.
Общие правила подключения
Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.
Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.
Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.
Правильный выбор прибора
Подбирая модель с необходимыми функциями и объемом, учитывайте тот факт, что от общего объема бака зависит периодичность работы насоса.
Ведущей характеристикой для любого бака является не функционал, а его объем.
При этом для каждой системы водоснабжения есть критерии, которыми нельзя пренебречь, а именно:
- Количество постоянных пользователей водой. (Ежедневное использование).
- Количество точек для водозабора. (Приборы, краны и прочие сантехнические устройства).
- Приблизительная периодичность пользования водозаборными точками в одно и то же время.
- Цикл «включение – выключение». Нужно точно знать предел этого цикла за один час у вашего насоса.
Приблизительный расчет:
При расчете на трех постоянных потребителей устанавливают бак с общим объемом в 20-24 литра. Однако насосное оборудование должно производить приблизительно 2 кубометра за час.
При расчете на четырех постоянных пользователей с запасом лучше установить оборудование от 50 литров. Производительность насоса в этом случае примерно 3,5-3,7 кубометра в час.
Если потребителей более 10 человек, то необходим бак не менее 100 литров, а насосное оборудование с показателем более 5 кубометров в час.
Чтобы избежать поломки и недешевого ремонта, нужно внимательно ознакомиться с фирмой-производителем.
В этом выборе гнаться за более дешевым и сомнительным брендом не нужно. Неправильная экономия может в дальнейшем привести к поломкам.
Модели с низкой розничной ценой внутри выполнены, как правило, без брака. Но расходные части всегда из наиболее дешевых материалов.
Как выбрать объем бака
Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.
При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.
Объем выбирают исходя из среднего расхода
Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.
Виды расширительных баков для воды
Расширительный бак для воды является одним из основных компонентов системы водоснабжения. Традиционно различают два основных вида расширительных баков для воды: открытого и закрытого (мембранный) типа. Рассмотрим их детальнее.
Расширительный бак открытого типа. Представлен емкостью, соединенной особым образом с системой подачи воды. Водяные баки подобного типа обычно размещают в верхней точке здания (чаще всего на чердаке), поскольку они громоздкие, не имеющие эстетичного вида и не герметичные. Чтобы минимизировать потери тепла через стенки водного бака открытого типа, их часто теплоизолируют.
Мембранный расширительный бак для воды. Наиболее часто используемый в жилых помещениях вариант. Представлен герметичной емкостью в виде капсулы, выполненной из металла. Ее внутренняя полость разделена на две части термоустойчивой резиновой мембраной. В результате образуется две полости: жидкостная и воздушная. В воздушном отсеке находится клапан, предназначенный для спускания лишнего воздуха при значительном повышении давления.
Правила обслуживания гидробака
Правила обслуживания гидробака.
Установка, испытания и ремонт оборудования должны проводиться в соответствии с рекомендациями завода-изготовителя специалистами, прошедшими специальную подготовку.
Любые изменения конструкции расширительной камеры с использованием сварных работ или посредством механических воздействий запрещаются.
Один раз в год требуется выполнять профилактический осмотр гидробака:
- Проверять давление в воздушной камере.
- Проводить внешний осмотр корпуса установки.
- Обследовать контрольно-измерительную аппаратуру (манометр, клапаны, реле и др.).
- Инспектировать герметичность трубопроводов и работу запорной арматуры.
Расчёт гидроаккумулятора
В системах водоснабжения, с помощью гидроаккумулятора решают массу задач, и расчёт для каждого из случаев выполняется по различным методикам. Выше приведенный алгоритм расчёта гидроаккумулятора позволяет подобрать баки для решения двух наиболее популярных задач и определяет начальное давление газового пространства, давление включения и отключения насоса.
Первый вариант расчёта гидроаккумулятора – с приоритетом частоты включения насоса. В системах с бустерными станциями, скважинными и повысительными насосами, бак гидроаккумулятор необходим для снижения частоты включения насоса.
Вода – жидкость несжимаемая, поэтому даже кратковременное открытие одного водоразборного крана в многоквартирном доме, может стать причиной включения насоса. Частое включение насоса приводит к быстрому его износу и выходу из строя.
Частота включения связана с электрической мощностью насоса, так, например, насосы мощностью более 8 кВт рекомендуется включать не более 10 раз в час, насосы мощность которых менее 5 кВт – не более 20 раз в час, а насосы мощность которых попадает в диапазон от 5 до 10 кВт не более 15 раз в час. Эта зависимость и лежит в основе вышеприведенного алгоритма расчёта.
Кроме мощности насоса, на допустимую частоту включения влияет ещё множество факторов, так например, чем больше масса подвижных частей, тем ниже допустимая частота включения
Поэтому обращайте внимание на соответствие значений частоты включения полученной в результате подбора гидроаккумулятора и оптимальной частоты для выбранного ранее насоса, а при необходимости повторите расчёт бака
Второй вариант расчёта гидроаккумулятора – с приоритетом запасённого объёма воды. Рекомендуется для систем, в которых не допускается прекращение подачи воды, но случаются перерывы в подаче электроэнергии или воды из систем централизованного водоснабжения.
Как правильно подобрать агрегат?
Осуществляя подбор расширительного бака, нужно уделить внимание нескольким важным нюансам. Для того, чтобы правильно выбрать расширительный бак для отопления, следует обратить внимание на соответствие предельно допустимых границ диапазона давлений в системе отопления
Еще один момент, на который нужно обратить внимание – качество и вид мембраны, ее рабочие характеристики:
- соответствие санитарно-гигиеническим нормам;
- срок службы (долговечность);
- диапазон рабочих температур;
- устойчивость к диффузии.
Внутреннее устройство и принцип работы мембранного бака
Чтобы выполнить расчет расширительного бака и определить необходимый его объем, за основную величину берут суммарный объем конкретной системы отопления. Вычислить его можно с учетом вида отопительных приборов и мощности котла.
- радиаторы – 10,5 л/кВт;
- теплые полы, панельные радиаторы – 17 л/кВт;
- конвекторы – 7 л/кВт.
Для расчетов используют формулу Vбака= (Vсист* k)/D, где Vбака – объем расширительного бака; Vсист – общий объем системы отопления; K – коэффициент расширения жидкости % (Для воды при температуре 95°С он равен 4%).
Для определения эффективности расширительного бака (D) используют такую формулу:
D = (Pmax-Pначал)/ (Pmax+1), где Pmax – максимальное давление в системе, на которое настроен предохранительный клапан (в частном доме достаточно 2,5 бар); Pначал – начальное давление в воздушной камере бака.
Особенности регулировки гидроаккумулятора
Настройка рабочих характеристик гидроаккумулятора происходит следующим образом:
- Проверяем давление в воздушной камере. Для этого подключаем манометр к резиновому клапану, расположенному в верхней части емкости.
- Если полученные значения не соответствуют рекомендуемым, то нажатием на ниппель стравливаем воздух и снижаем давление или накачиваем газ для повышения силы напора.
- Затем открываем защитный кожух реле и при помощи большой гайки регулируем верхний уровень срабатывания, отвечающий за остановку насоса при максимальном давлении.
- Нижняя граница запуска оборудования настраивается малым креплением.
- Закрываем корпус реле и проверяем результаты.
Настройка давления бака в системе водоснабжения
Гидроаккумулятор поступает в торговую сеть с базовыми настройками производителя оборудования. Иногда такие параметры не соответствуют условиям эксплуатации.
Настройка давления бака в системе водоснабжения.
Корректировка работы расширительного бака показана в следующих ситуациях:
- После установки агрегата. Регулировка значений согласно техническим нормам региона.
- Слабый напор в системе.
- Бак не наполняется.
- Замена мембраны на новую.
- Ремонт магистрали.
- В воздушной камере превышены рекомендуемые значения, основания — показания манометра.
- Нарушен температурный режим горячего водоснабжения.
При корректировке давления в газовом отсеке прибора следует учитывать, что для защиты емкости от коррозии воздушная камера на заводе заполняется осушенным азотом. Поэтому при регулировке плотности воздуха в газовой полости или наполнении резервуара после смены мембраны рекомендуется пользоваться техническим азотом.
Предохранительные клапаны устройства должны быть отрегулированы так, чтобы рабочее давление в защищенном сегменте не превышало нормативное более чем на 10 %, а при установленном значении до 0,5 МПа ≤ 0,05 МПа.
Регулировка гидробака в обвязке водонагревателя
Расширительные баки для систем горячего водоснабжения компенсируют изменения объема жидкости в границах допустимой минимальной и максимальной температуры, а также поддерживают давление в проектном диапазоне.
Мембранная емкость для ГВС устанавливается непосредственно в точке подачи холодной воды в систему. Оптимальной считается установка резервуара после редуктора давления. Концентрация воздуха в камере гидроаккумулятора должна быть на 0,25 бар выше, чем показатели рабочего напора в магистрали, или на 0,2 бар больше, чем установленное давление на выходе редуктора.
При такой настройке излишки воды, периодически появляющиеся в системе из-за повышения температуры, в процессе охлаждения будут постепенно сбрасываться обратно в трубопровод.
Типы мембранных баков
Существует два основных типа расширительного мембранного оборудования.
Прибор со сменной мембраной
Главная отличительная особенность – возможность замены мембраны. Она вынимается через специальный фланец, который держится на нескольких болтах. При этом нужно учесть, что в приборах большого объема для стабилизации мембраны ее дополнительно закрепляют задней частью к ниппелю. Еще одна особенность устройства в том, что вода, заполняющая бак, остается внутри мембраны и не контактирует с внутренней частью бака. Что оберегает металлические поверхности от коррозии, а саму воду от возможного загрязнения и существенно продляет срок эксплуатации оборудования. Выпускаются такие модели, как в горизонтальном, так и в вертикальном исполнении.
Устройство со стационарной диафрагмой
В таких устройствах внутренняя часть бака разделена на две части жестко закрепленной мембраной. Она не подлежит замене, следовательно, при выходе ее из строя, оборудование придется менять. В одной части устройства содержится воздух, в другой – вода, которая напрямую контактирует с внутренней металлической поверхностью прибора, что может провоцировать ее быструю коррозию. Для предотвращения разрушения металла и загрязнения воды внутренняя поверхность водной части бака покрывается специальной краской. Однако такая защита не всегда долговечна. Выпускаются устройства горизонтального и вертикального типов.
Разновидность прибора с жестко закрепленной мембраной. Конструкция предполагает, что вода соприкасается со стенками оборудования
Советы по выбору оптимально подходящего агрегата
При выборе расширительного бака особое внимание следует обратить на две характеристики: объем бака и мембрану, а именно ее качество и рабочие характеристики. Но об этом чуть позже
В свою очередь, как понять, какой объем расширительного бака будет наиболее подходящим? И вот здесь уже следует исходить из следующих моментов:
Предельно возможное количество циклов «пуск-включение», осуществляемых насосным оборудованием.
- Точки забора вода, а именно – их количество. И подразумеваются в данном случае не только все раковины и ванна/душевая кабина, но и все бытовые приоры, работающие от сети (посудомоечная машина, стиралка и т.д.).
- Количество проживающих в квартире/доме людей.
- Возможность отбора воды из нескольких точек единовременно.
Несколько слов касательно мембраны
После того как вы убедились в том, что она изготовлена из достаточно прочного и качественного материала, обратите внимание на такие показатели:
- указанный производителем срок службы;
- соответствие санитарным нормам;
- величину диапазона рабочих температур;
- отсутствие возможности диффузии.
Если вы никогда особо не сталкивались с оборудованием наподобие расширительного бака, то при выборе агрегата руководствуйтесь несколькими цифрами.
- Первый показатель. Семья в составе от одного до трех человек и насос производительностью не более 2 тонн воды в час – оптимальным вариантом будет бак объемом 20-25 литров.
- Второй показатель. Семья в количестве от 3 до 8 человек и производительность насоса составляет не более 3, 5 тонн воды в час – здесь уже не обойтись 25 литрами, объем бака должен быть как минимум, вдвое больше.
- Третий показатель. Очень большой расход воды – целесообразным будет объем около 100 литров.
Учитываете также тот факт, что бак небольшого объема провоцирует частые скачки давления в системе.
Часто конструкция расширительного бака предусматривает монтаж дополнительной емкости для воды, причем без каких-либо осложнений. В дальнейшем объемом агрегата считается объем всех емкостей, находящихся в системе.
Гидроаккумулятор
Гидроаккумуляторы для водоснабжения — баки, предназначенные для создания запаса воды и ее подачи с избыточным давлением. При этом гидроаккумулятор, в отличие от накопительного бака, может быть установлен в любой точке контура водоснабжения (в том числе ниже точки водоразбора).
Устройство
Как устроены мембранные баки для водоснабжения — гидроаккумуляторы?
Внутри стальной емкости находится упругая резиновая мембрана, отделяющая водяной резервуар от воздушного. Часть бака заполнена воздухом или азотом; давление в ней можно стравить или увеличить с помощью обычного велосипедного насоса или автомобильного компрессора через золотник.
Устройство мембранного гидроаккумулятора
Эффективный объем гидроаккумулятора (то есть запас хранящейся в нем воды) заметно отличается от его полного объема, указываемого производителем. Например, гидробаки для систем водоснабжения 100 литров вмещают лишь 30-45 литров воды в зависимости от давления в водопроводе.
Эффективная емкость гидроаккумулятора в зависимости от давлений включения и выключения насоса
Подключение
Установка гидробака систем водоснабжения возможна в любой их точке. Единственное ограничение — монтаж гидроаккумулятора в непосредственной близости от насоса (менее 8 диаметров водопровода) нежелателен, поскольку возникающие при работе крыльчатки турбулентности будут вызывать непрерывную вибрацию упругой мембраны и тем самым заметно уменьшат ее ресурс.
Схема автономного водоснабжения с насосом и гидроаккумулятором
Кроме собственно гидроаккумулятора, схемы водоснабжения с гидробаком включают:
Насос, отвечающий за подачу воды под давлением;
Поверхностные насосы проще в обслуживании, но могут поднять воду с глубины не больше 7-8 метров. Это ограничение вытекает непосредственно из законов физики: перепад давления в одну атмосферу (то есть между атмосферным воздухом и гипотетическим абсолютным вакуумом во всасывающем патрубке насоса) способен поднять водяной столб на высоту в 10 метров. Поскольку создаваемое крыльчаткой разрежение не дотягивает до вакуума, фактический результат несколько меньше теоретически возможного.
Расчет высоты водяного столба при перепаде давлений в одну атмосферу
- Обратный клапан. Он монтируется в нижней точке водозабора (на всасывающем патрубке поверхностного насоса или непосредственно на погружном насосе). Задача клапана — перекрыть воде путь из водопровода;
- Реле управления насосом с датчиком давления. При расходе воды (и связанном с ним падении давления в гидроаккумуляторе и в водопроводе в целом) реле включает насос, а при достижении давлением заданного уровня (обычно 3-5 атмосфер) — выключает.
Электронный блок управления погружным скважинным насосом
Как подключить
Бак имеет два технических отверстия: патрубок для подсоединения к системе и отверстие на противоположной стороне, оснащённое клапаном для сброса избыточного давления в газовой (воздушной) камере.
На начальном этапе монтажа необходимо правильно подобрать место установки. Рекомендуется врезать гидроаккумулятор на трубу обратной подачи воды между последней батареей и отопительным котлом. Причём, чем ближе ёмкость к котлу, тем это лучше для стабильной работы системы – не будет резких перепадов давления.
Перед баком обязательно ставится обратный клапан и манометр для контроля показателей давления. Задача у клапана та же, что и у гидроаккумулятора. Этот узел компенсирует скачки давления, но рассчитан он на большую нагрузку.
Важно, чтобы к баку был обеспечен свободный доступ – в отдельных случаях хозяевам придётся самостоятельно регулировать клапан воздушной камеры. Запрещено размещать запорную арматуру на отрезке магистрали между гидроаккумулятором и циркуляционным насосом! Арматура нарушит параметры гидравлического сопротивления. Запрещено размещать запорную арматуру на отрезке магистрали между гидроаккумулятором и циркуляционным насосом! Арматура нарушит параметры гидравлического сопротивления
Запрещено размещать запорную арматуру на отрезке магистрали между гидроаккумулятором и циркуляционным насосом! Арматура нарушит параметры гидравлического сопротивления.
Монтаж гидробака открытого типа
Расширительные емкости открытого типа – это навесное оборудование, которое монтируют в верхней точке магистрали. Место установки должно иметь хорошую вентиляцию во избежание формирования конденсата на поверхности прибора. Высота размещения емкости должна позволять свободный доступ к внутренней части резервуара для выполнения технического осмотра или ремонта рабочей камеры.
Резервуар оборудуется поплавковым клапаном, который устанавливается на входной магистрали. Он предназначен для поддержания в накопительной камере уровня жидкости, который исключает перелив воды через кромку бака.
