Установка встраиваемой посудомоечной машины: пошаговый инструктаж по монтажу

Первый запуска

Первый запуск посудомойки осуществляют следующим образом:

• визуально и на ощупь проверяют плотность всех узлов соединений посудомоечной машины;
• в загрузочные боксы (они находятся на внутренней стороне люка или на передней части днища внутри агрегата) заправляют очищающую таблетку и заливают ополаскиватель для посуды.

• включают посудомоечную машинку, нажав стартовую клавишу на пульте управления. Работа вхолостую нужна для удаления пыли, загрязнений и бактерий, которые могли накопиться внутри машины за время хранения её на складе;
• во время всего рабочего цикла ещё раз проверяют плотность соединений. Если проявились места с протечками, то их устраняют с помощью ФУМ ленты.

Дополнительные рекомендации по установке встраиваемой техники

Как мы уже писали выше встраиваемые модели лучше встроить в кухонную мебель по заранее намеченному плану.

Отдельностоящая посудомойка просто устанавливается на отведённое под нее место и только потом к ней подводят коммуникации и подключают ее.

Есть еще полезные тонкости, которые помогут правильно подсказать, как установить встраиваемую посудомоечную машину в процессе обустройства кухонного пространства:

• Шкафы для будущего посудомоечного аппарата должны соответствовать его размерам;
• В паспорте изделия уже есть примерные схемы установки. Не рекомендуется отступать от заводских предписаний;
• Если в комплекте идут защитные элементы, например такие как: металлическая планка для усиления крышки столешницы или парозащитная пленка — их обязательно нужно использовать;
• Если корпус установлен не по уровню, можно воспользоваться ножками для выравнивания снизу аппарата;
• Если есть боковая втулка, она должна быть установлена. Не забудьте её тоже применить, а корпус зафиксировать саморезами;
• Все декоративные элементы устанавливаются строго в соответствии с трафаретами и шаблонами, которые идут в комплекте.
• Посудомойку лучше поставить подальше от электроплиты и вообще от любых источников тепла. Некоторые производители специально указывают в инструкции на эти правила. Минимальное расстояние от духового шкафа — 40 см;
• Не лучшее место для посудомойки — рядом со стиральной машиной. Если одновременно включить оба аппарата, то вибрация от стиралки может передаться на посудомойку и например, разобьет хрупкие стеклянные бокалы;
• Не ставьте рядом микроволновку и посудомойку. Электромагнитные волны негативным образом воздействуют на электронный блок управления;
• Аппарат спокойно переносит соседство с холодильником — он практически не нагревается и не вызывает сильной вибрации.

Каждый аппарат отличается по своей конструкции, поэтому в процессе монтажа рекомендуется ориентироваться на инструкцию к именно этой модели. Именно в ней пошагово изложено как правильно установить ваш аппарат, порядок действий по монтажным работам и подключению к сетям коммуникаций

Выбор места

Сразу необходимо сделать оговорку о том, что место для установки техники следует выбрать заранее. Задуматься над вопросом, как подключить посудомоечную машину к водопроводу и канализации. Если этот момент был упущен, тогда стоит внимательно ознакомиться с приведенными нюансами:

• Габариты встраиваемой техники не должны превышать или быть меньше размеров мебели. Для монтажа посудомоечной машины можно использовать специальную секцию в кухонном гарнитуре, в которую технику можно установить под столешницу, варочную панель или мойку. Разместить такую секцию можно в шкафу. Естественно, если это не вызовет трудностей с эксплуатацией.
• Расстояние до системы стоков не может быть больше полутора метров. В противном случае насос посудомойки не сможет долго выдерживать нагрузки и очень быстро придет в негодность. Если на кухне в доме или квартире поставить посудомоечную машину ближе указанного расстояния не получается, тогда стоит продумать вариант с установкой техники в ванной комнате. Идентичная ситуация складывается тогда, когда на кухне отсутствует канализационный вывод.
• Место для установки должно располагаться в непосредственной близости от розетки. В таком случае отпадает необходимость вести дополнительную линию и штробить стены.

Особенности настольного типа

Если приобретенная модель посудомойки относится к настольному типу, для монтажа можно не продумывать систему слива воды. Процесс установки потребует лишь надежной фиксации шланга в раковине (этот вариант можно использовать только при установке техники на кухне). Кроме того, здесь не потребуется сифон. Да и насос машины большую часть времени будет отдыхать, что положительно скажется на сроке службы. Еще одно преимущество настольной посудомойки кроется в возможности поставить ее в комнате небольшой площади.

Помимо указанных нюансов есть несколько правил, которые
применяются монтажниками при установке встраиваемой техники:

Подключение к электросети

Пример реализации розетки для отдельно стоящей ПММ

Согласно правилам эксплуатации электроустановок, все электроприборы, работающие с водой, должны быть заземлены и подключаться к сети с применением специальных средств защиты – УЗО или дифференциального автомата. Желательно ещё при изначальном разведении проводки на каждого из таких потребителей, в том числе, и на посудомойку отвести отдельную линию питания.

Максимальная  мощность посудомойки составляет около 2.5 КВт, поэтому розетка для неё выбирается с нагрузкой по току 16А. Это значение номинального тока соответствует максимальной потребляемой мощности в 3.52 КВт, то есть розетка используется с запасом по току в 40%.

Может показаться, что это слишком большой запас, однако, розетки на меньший ток (10А – ближайший стандарт) могут не подойти, поскольку при этом максимальная мощность будет составлять 2.2 КВт.

Розетка обязательно должна иметь контакт заземления, подключённый к общему заземлению жилого помещения.

В целях повышения пожарной безопасности рекомендуется выбирать для посудомойной машины розетки, выполненные из негорючего поликарбоната

Автомат, который будет установлен на линию питания машинки, выбирается на максимальный ток в те же 16А, что и розетка.

Подключение отдельно стоящей машины производится при помощи розетки, находящейся на расстоянии не более 1-1.5 м от неё. Удлинители при этом использовать крайне нежелательно. Во-первых, при этом получаются два дополнительных электрических соединения, а во-вторых, велика вероятность того, что в удлинителе вообще отсутствует цепь заземления.

   Соединение проводов в распределительной коробке: типы соединений и их применение

Вариант для тех, кто не хочет менять проводку: розетка для посудомойки со встроенным УЗО

Розетка должна располагаться слева или справа от машины, но ни в коем случае, не за ней. Провод для розетки – медный, мягкий, сечением 1.5-2 мм кв.

Устройство защитного отключения выбирается на разницу токов в 30 мА – это соответствует примерно 30-40% от опасной величины для человека. То есть, при контакте с неисправным прибором хозяин машинки может попасть под кратковременное воздействие электрического тока. Оно хоть и не будет смертельным, но и приятным его тоже назвать нельзя.

Чтобы уменьшить воздействие тока на человека в момент соприкосновения, можно использовать УЗО, с током утечки менее 30 мА, например, 10 мА. Однако, при этом количество ложных срабатываний защиты будет достаточно частым, что также будет неудобно. В общем, в данной ситуации выбор тока утечки УЗО зависит от желания пользователя.

Иногда при подключении посудомоечной машинки, применяется дифф. автомат – устройство, совмещающее в себе функции обычного автомата и УЗО. Применение такого автомата рекомендуется также для всех электроприборов, работающих с водой (стиральная машина, водонагреватель и т.д.)

Это самое правильное и простое решение, однако, оно имеет один недостаток – цену. Например, ввод в схему электроснабжения УЗО удорожает стоимость материалов в 1.5 раза. Использование же дифференциального автомата (в зависимости от фирмы-производителя) может увеличить стоимость схемы электропитания от 2 до 5 раз.

Заключение

Подключение посудомоечной машины к коммуникациям – задача достаточно простая, и, можно сказать, тривиальная. При этом понадобится относительно немного инструментов и дополнительных материалов. Причём, в большинстве случаев практически все материалы идут в комплекте с машиной. Главное в процессе установки – соблюдать все правила по работе с водными и электрическими сетями.

ВИДЕО: Как подключить посудомойку своими руками

Как подключить посудомойку

Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству | Фото & Видео

7.3 Total Score

Подключение посудомоечной машины

Простота монтажа

7.5

Сложность подключения

6

Экономия средств

8.5

Оценки покупателей: Будьте первым!

Виды материалов и декора мебельных фасадов для посудомоечной машины

Для производства фасадов посудомоечных машин используются разные материалы.

В основном, это МДФ. Так как именно он способен выдерживать перепады температур и высокую влажность, возникающие во время работы техники. Кроме того, они безопасны и не содержат вредных для здоровья человека веществ.

Натуральное дерево редко применяют в производстве мебели для встроенной посудомойки, так как это очень дорогой материал, нуждающийся в качественном верхнем покрытии.

Если хочется сэкономить, можно приобрести фасад из ДСП — он обойдется дешевле всего. Но, учтите, что при нарушении целостности защитного слоя, изделие быстро потеряет форму. Кроме того, при нагревании, он будет выделять токсичные испарения.

Для придания конструкции нужной расцветки и фактуры, применяют декоративное покрытие. Современные решения позволяют замаскировать посудомоечную машину так, что нельзя будет понять, что за фасадом скрыта техника, а не обычный шкаф.

Фасад для встраиваемой посудомоечной машины может отделываться следующими материалами:

• эмалевым покрытием;
• пластиком;
• стеклом;
• металлом;
• шпоном (тонким слоем древесины).

Подготовка и монтаж коммуникаций

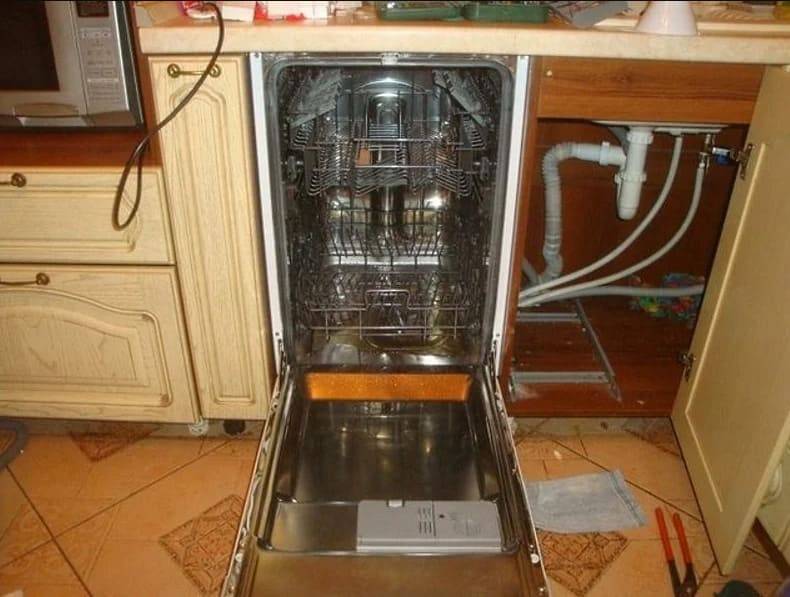

Перед тем как установить встроенную посудомоечную машину, нужно обеспечить надежную подачу воды и электроэнергии. Для этого существует два основных способа: скрытый и открытый монтаж.

Для этого согласно намеченной разметке делают отверстия в перекрытиях. Заложенные в них коммуникации цементируются. Данный способ хорош тем, что провода и отдельные детали не бросаются в глаза, кухня приобретает более аккуратный внешний вид.

Но есть и недостатки: в случае аварии, прорыва трубы, придется заново штробить стены для замены или ремонта.

Открытый монтаж коммуникаций выполняется проще и быстрее. Этот способ подходит для тех, кто искал ответ на вопрос «Как установить посудомоечную машину в готовую кухню?».

Если строительство и ремонт давно завершены, можете прокладывать кабели и шланги, спрятав их в специальные пластиковые короба. Еще один плюс такого способа заключается в легкой доступности коммуникаций.

В случае непредвиденной поломки достаточно отодвинуть шкафы модульной кухни и произвести необходимый ремонт.

Подводим воду

Эта часть наиболее трудоемка в исполнении, требует значительно больше времени, нежели подключение других коммуникаций. Перед тем как подсоединить посудомоечную машину, перекройте воду. Дальше нужно следовать следующему алгоритму.

• Найдите место, в котором гибкий шланг смесителя раковины соединяется с металлопластиковой трубой.
• Разомкните эти две части.
• Возьмите заранее купленный сантехнический тройник. На резьбу намотайте ФУМ ленту.
• Соедините тройник с металлопластиковой трубой.
• В верхней части закрепите гибкий шланг смесителя, предварительно обмотав резьбу ФУМ лентой.
• К оставшемуся отводу подсоедините фильтр тонкой очистки. На него зафиксируйте запорный кран.
• Гибким шлангом соедините получившуюся конструкцию с посудомоечной машиной.
• Включите подачу водоснабжения.

Обратите внимание, что в случае несовпадения диаметров труб и шлангов, потребуются отдельные переходники. ПММ требуют подключения только системы холодного водоснабжения

Во-первых: сама техника имеет множество разных программ со своим температурным режимом, под который нагревает воду.

Во-вторых: при использовании ГВС объем потребляемой электроэнергии может увеличиться. К тому же для некоторых моделей забор горячей воды и вовсе запрещено.

Еще один вопрос, который многих интересует: «Как правильно встроить посудомоечную машину, если нет централизованного водоснабжения?». Для этого предварительно выполните установку накопительного бака с чистой водой.

Если вы производите монтаж на даче, можно данную емкость поместить на чердаке. Для большинства ПММ достаточно давления 0,1 МПа. Чтобы его создать, нужно разместить бачок на высоте 2-3 метров.

Подводим слив

Этот этап намного проще предыдущего. Достаточно установить новый сифон с отдельным патрубком под кухонной раковиной. К нему подсоединяется сливной контур. При этом учитываются два важных требования.

1. Сливной контур должен врезаться в сифон под углом. В этом случае большая часть воды будет уходить самотеком.
2. В месте подключения контура нужно дополнительно создать небольшой перегиб, чтобы предотвратить забор воды из раковины.

При дальнем расположении ПММ от источника воды придется устанавливать еще один тройник. От него пойдет шланг к сифону под раковиной.

Подключаем электричество

ПММ относятся к высокомощной встраиваемой технике. Это значит, что перед тем как установить посудомоечную машину самостоятельно, позаботьтесь о том, чтобы проводка в квартире выдержала предстоящих нагрузок.

Большое внимание в этом вопросе уделяется сечению медных токопроводящих жил. Оно должны быть не меньше 2 мм

Для понимания точной величины воспользуйтесь специальными формулами расчета сечений или проконсультируйтесь с опытным электриком.

Посудомойка подключается к розетке, находящейся рядом, с напряжением не меньше 16 А. Помните о необходимости установки заземляющего контакта. Он предусматривается электриками в розетках.

Важное условие: не допускается подключать к одному источнику питания посудомоечную и стиральную машину. Это приведет к высоким перегрузкам, что может стать причиной короткого замыкания

Выбор места с учетом способа установки

Чем раньше вы задумаетесь о приобретении техники, тем меньше хлопот будет при дальнейшем благоустройстве кухни.

Идеальный вариант – комплексный ремонт, включающий в себя:

• составление проекта;
• прокладку труб водопровода и канализации;
• проведение отдельных электролиний для мощных агрегатов;
• отделку помещения;
• установку мебели и техники.

В этом случае риски того, что не хватит ниши для посудомойки или не подойдут ее размеры, сводится к нулю. Стены с выведенными разъемами для подключения выглядят аккуратно, требования техники безопасности соблюдены.

Современная кухня представляет собой помещение, заполненное большим количеством крупной и мелкой бытовой техники. Составление проекта помогает правильно расположить как сами приборы, так и места подключения – розетки

Место монтажа зависит от типа машины, соответственно, от способа ее установки.

Все устройства принято делить на две категории:

• отдельностоящие, переносные, представляющие собой мобильный агрегат;
• встраиваемые, стационарные, для монтажа которых необходим шкаф.

Для правильной установки размер посудомоечной машины также имеет большое значение. Выделяют подкатегорию компактных машин, с уменьшенными габаритами.

Среди них есть как отдельностоящие приборы, предназначенные для установки на столешницу или в нишу шкафа, так и встраиваемые.

Варианты расположения посудомоек:

Продумать, как и куда установить посудомоечную машину, нужно заранее. Главным образом следует грамотно расположить агрегат относительно коммуникаций – максимально приблизить его к трубам.

Рекомендуем также в зоне доступности вмонтировать шкафы для посуды и прочей утвари, которая предназначена для мойки в ПММ.

Процесс уборки пройдет гораздо быстрее, если очистка тарелок от крупных кусков, загрузка посуды в лотки посудомойки, выкладывание чистой посуды на полки произойдет с одного и того же места.

Подготовка

Коммуникации для подключения

Для работы машине требуется три внешних источника:

• электроэнергия — должна поступать от электрической сети дома на ближайшую к машине розетку;
• чистая холодная вода — недалеко должна быть водопроводная труба, предусматривающая резьбовое соединение;
• Канализационная система — для слива грязной воды неподалеку должны находиться канализационные трубы с возможностью подключения дополнительной точки слива.

Выбираем место

Решая, как встроить посудомойку, необходимо соблюдать основное условие при установке — обеспечение свободного доступа ко всем коммуникациям. При этом электрическая розетка, водопроводная труба (желательно с краником для подключения) и сливной канализационный патрубок должны находится к машине как можно ближе. Практически в каждой кухне этому условию удовлетворяет место в шкафчике около мойки.

Заранее проведите нужные для функционирования коммуникации

Переделка кухонного шкафчика

Здесь возможны два варианта — шкафчик отдельно стоящий или вмонтирован в общую кухонную столешницу. Перед тем, как встроить посудомойку, предположим, что посудомоечная машина точно подходит под размер шкафчика по ширине и высоте, поэтому переделка должна быть минимальной.

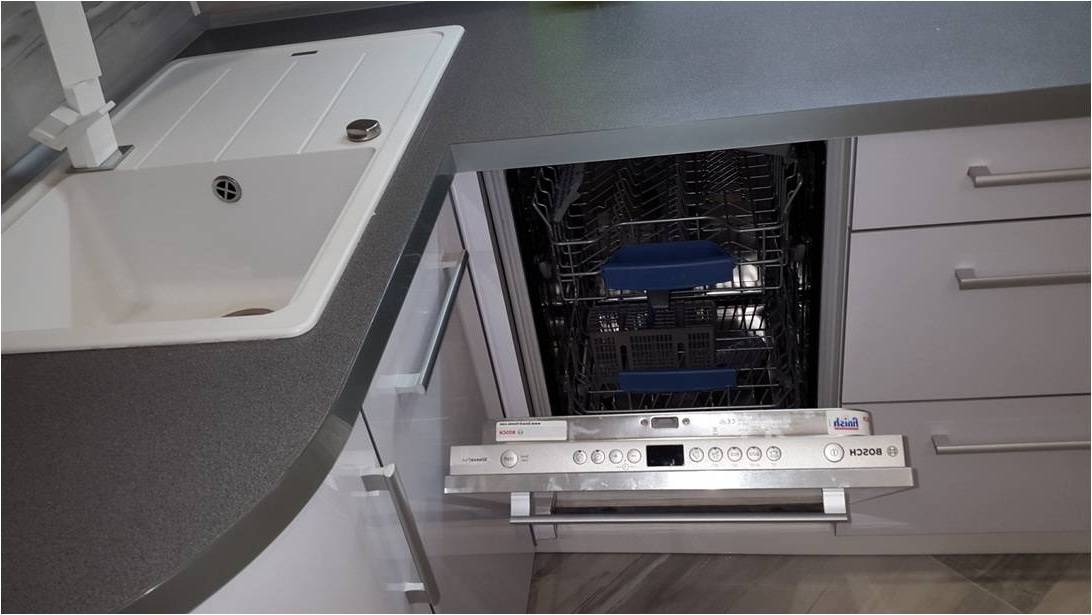

Пример шкафа с посудомоечной машиной и лицевой панелью

Демонтировать необходимо нижнюю полку, лицевой плинтус и затем снять дверцы. Остаются только задняя панель, столешница вверху и боковые стенки шкафчика, что делает такую конструкцию весьма неустойчивой.

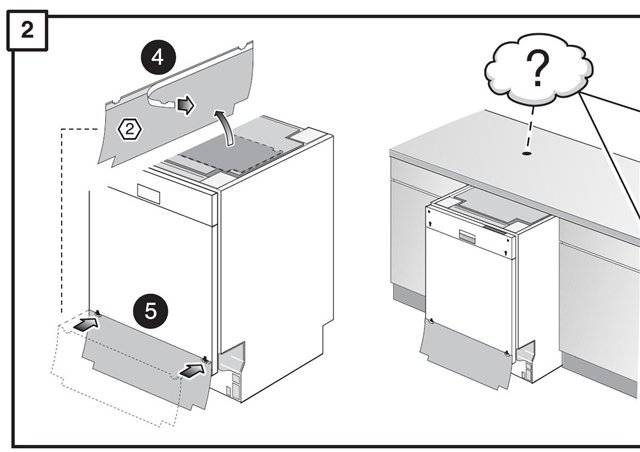

Во всех посудомоечных машинах предусмотрено их крепление к столешнице и боковым стенкам, но в зависимости от производителя происходит это по-разному. Если в марках «Electrolux» крепление к боковым стенкам происходит в двух точках (по обе стороны машины в верхнем углу под столешницей), то в «Bosch» точек крепления четыре.

Тип крепления зависит от особенностей шкафа для вашей машины

Машина крепится к боковым стенкам шкафчика через четыре пластмассовых вкладыша по обе стороны вверху и внизу ее корпуса, что делает конструкцию устойчивой и прочной.

При покупке машины для встройки в отдельный кухонный шкафчик, лучше отдать предпочтение «Bosch» как модели, обеспечивающей более надежное и устойчивое соединение.

Если столешница сплошная, шкафчик обычно демонтируется полностью, посудомойка размещается между стенок соседних, оставаться может лишь нижняя декоративная панель (часто ей закрывают пространство между машиной и полом, обрезая по высоте).

Лишнюю декоративную панель можно использовать в интерьере кухни

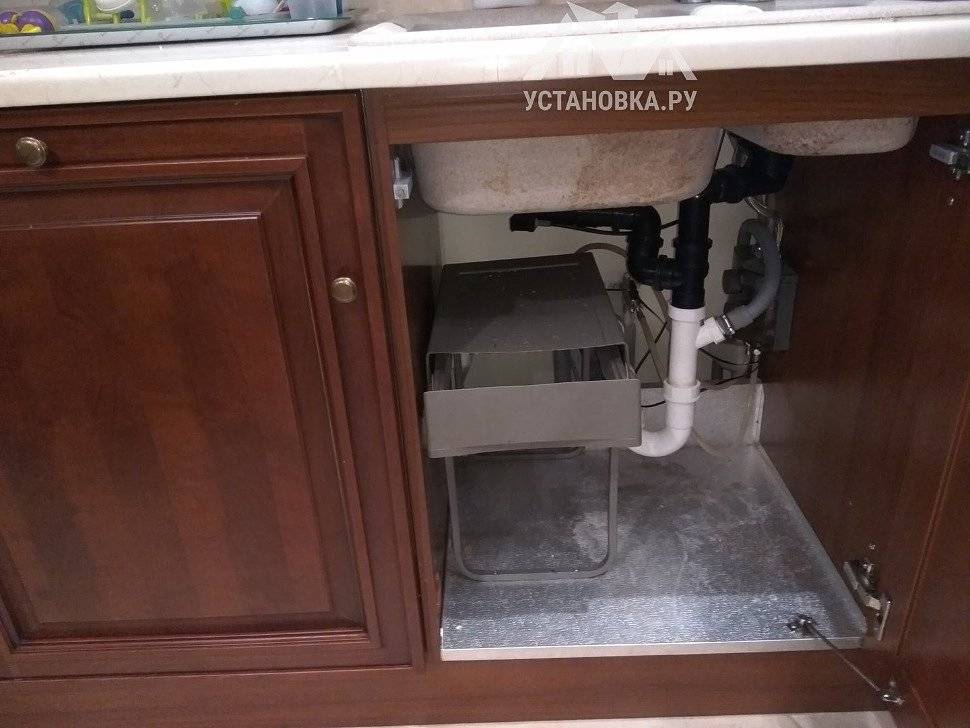

Подготовка водопроводной и канализационной системы к подключению

При наличии в кухне одного источника холодного водоснабжения, на водопроводную трубу устанавливается переходная арматура, обеспечивающая подачу воды на кухонную мойку и посудомоечную машину одновременно. Если в месте подключения стоял краник (практически во всех домах он установлен), можно обойтись без дополнительного.

Подключение канализации и водопровода

Канализационный патрубок от мойки также заменяется на «тройник» с отводом для подключения сливного шланга машины (он имеет небольшой диаметр и в отвод дополнительно докупается и вставляется уплотнительное резиновое кольцо, обеспечивающее герметичность и плотность прилегания).

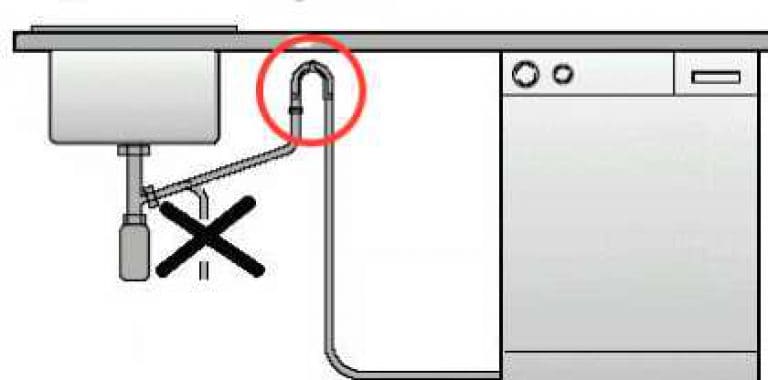

Иногда сливной шланг подключают в сифон: такое подключение не эстетично и не практично (занимает полезное пространство под мойкой), ведет к дополнительным засорам в сливной системе.

Следует избегать подключение через сифон при установке

Электрическая розетка

Посудомоечная машина при определенных интенсивных режимах работы может потреблять значительный ток (около 15 А), что может привести при недостаточном сечении проводки или одновременном подключении энергоемких приборов к перегрузкам в сети. Поэтому подключение желательно производить к отдельной розетке с заземлением и через свой пакетник, осуществляющий автоматическое отключение в случае перегрузки.

Подключение к водопроводу и канализации

Посудомоечную машину подсоединяют к отводу водопроводной трубы посредством гибкого резинового или оплетенного шланга. В комплекте к посудомойке такие элементы обычно есть. Нужен будет проходной тройник и подмотка для уплотнения по резьбе. Патрубок отводки обычно диаметром ¾ дюйма, поэтому он подходит для присоединения шланга от машинки.

Порядок работы:

1. Отключают внутриквартирную подачу воды, чтобы сбросить давление, открывают любой вентиль в контуре (лучше тот, что ниже к полу).
2. Гаечным ключом откручивают гайку на подводке, очищают резьбу от старой фум-ленты.
3. Используют новую подмотку, ее наматывают в области резьбового соединения, направление — в сторону закручивания гайки.
4. На резьбу накручивают тройник, так, чтобы боковой отвод был расположен удобно.
5. На свободную часть резьбы устанавливают гайку подводки с новым уплотнителем.

Проводят пуск машинки, проверяют капли на стыках. В современных агрегатах есть стоп-клапаны, чтобы выключать аппарат при отсутствии воды в системе или понижении давления.
