Как устроена вытяжка в гараже: популярные схемы и технология правильного обустройства

Выбираем тип вентиляции

Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:

Естественная вентиляция в гараже. Это самый простой и эффективный способ проветривания гаража. Он заключается в естественных процессах, основанных на физических законах.
Принудительная вентиляция. В этом случае используется целая система приборов (вентиляторы) благодаря которым и выполняется отвод отработанного воздуха и наполнения помещения свежим.
Комбинированная вентиляция. В этом случае используется как один, так и второй вид вентилирования

Мы обратим свое внимание именно на естественную вентиляцию. Для ее устройства потребуется наименьшее количество средств

В чем же принцип работы естественного типа вентиляции? Он основан на физических законах. Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции.

Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб – приточная, а вторая – вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.

Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага

А вытяжная труба поднимается на 50 см над уровнем крыши.

Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража

Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий

Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.

Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.

Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха

Это особенно важно зимой

Комбинированные вентиляционные системы

В проектах этого типа применяют естественный приток свежего воздуха. Для временного повышения производительности – устанавливают вентиляционную технику в канале вытяжки. Это решение дешевле по сравнению с комплексными технологиями. Но с его помощью можно получить хорошие результаты, если приходится использовать сложные воздуховоды.

Загрязнения быстро удаляются при наличии мощной приточно-вытяжной системы вентиляции в гараже

Такое оборудование потребляет электроэнергию, поэтому надо будет установить проводку, устройства защиты от бросков напряжения и перегрева мотора. При желании, комбинированную вентиляцию своими руками можно дополнить датчиками движения, таймерами. Они пригодятся для автоматизации запуска системы при въезде автомобиля, выключения после заданного интервала времени. Мощный канальный вентилятор обеспечит интенсивный забор воздуха из дальних частей объекта недвижимости

Как правильно сделать вентиляцию в подвале гаража

Если площадь гаража небольшая (не более 50 кв. м.) и периодический осмотр труб и их очистка не вызовут затруднений, можно ограничиться естественной вентиляцией подвала в гараже.

Устройство естественной системы

Система естественного воздухообмена состоит из следующих элементов:

• Вводная труба диаметром 10-25 см. Обеспечивает подачу воздуха извне.
• Вытяжная труба, диаметр которой соответствует диаметру входной трубы, через нее выходит наружу отработанный воздух.
• Мелкоячеистая сетка.
• Емкость для конденсата.
• Конусный козырёк.

До монтажа вентиляционной системы следует обустроить тепло- и гидроизоляцию. Лучше, если работы по их обустройству были проведены еще при строительстве погреба.

Для защиты от грунтовых вод стены погреба покрывают проникающей гидроизоляцией. В качестве теплоизоляции можно использовать различные изоляционные материалы. Самый дешёвый вариант — укладка слоя утрамбованного песка и отделка стен геотекстилем.

Этапы выполнения работ:

1. Установка вытяжного воздуховода. На расстоянии 1,5-2 м от пола располагают нижний конец воздуховода. Вывод верхнего окончания трубы производят на 50 см выше самой высокой отметки покрытия гаража.
2. Монтаж приточной трубы. Нижний конец воздуховода подводят к углу, расположенному с противоположной от вытяжки стороны погреба, и закрепляют в 0,5 м от пола. Другим концом труба выходит наружу на высоту от 20 до 30 см над поверхностью земли.
3. Проверка тяги, монтаж защитной сетки. Выходные отверстия можно дополнительно защитить от осадков небольшими колпачками.
4. Для сбора конденсата устанавливается емкость под выходной трубой.

Кроме того, можно для регулировки вентиляции в погребе гаража на зиму закрывать отверстия специальными заслонками.

Вентиляция в гараже с подвалом: установка принудительной вентиляции

Для организации правильной вентиляции погреба в гараже необходимо определить место установки вентилятора. При попадании влаги он может выйти из строя, поэтому его нельзя монтировать на крыше или в погребе. Кроме того, из-за высокого уровня шума его не рекомендуется устанавливать внутри гаража.

Таким образом, можно определить два варианта установки:

1. В конце входной трубы, где происходит забор воздуха.
2. Монтаж канального вентилятора.

Этапы монтажа:

На начальном этапе установка системы принудительной циркуляции не отличается от монтажа естественной вентиляции. Когда входная и выводящая трубы готовы, дальнейшая установка производится поэтапно:

• В трубу монтируют вентилятор.
• Для запитки вентилятора укладывают электрокабель.
• Устанавливают переключатель.

Снаружи выходная труба защищается от птиц, грызунов и попадания мусора мелкозернистой решёткой. Устраивается козырёк, исключающий проникновение осадков внутрь.

Для получения наглядной информации о вентиляции в погребе в гараже видео соответствующего содержания представлено ниже.

https://youtube.com/watch?v=J3cFvH3pOgE

”

Похожие самоделки

Что выбрать для напольного покрытия — преимущества керамогранита

Ремонт под ключ: заказываем у профессионалов

Подъемные ворота для гаража своими руками

Основные преимущества керамогранита

В чем преимущества ПВХ окон?

Профессиональная химчистка диванов

Для чего нужна вентиляция гаража и подвала в нем

Список задач, которые решает сеть воздухообмена, широк. Монтаж вентиляции в гараже поможет:

1. Удалить из пространства влагу. Она попадает в помещение на кузове и деталях авто, оседает конденсатом в период таяния снега и пр.
2. Удалить выхлопные газы, другие химические соединения.
3. Обеспечить комфортный температурный режим, очистить воздух от механических и органических загрязнений.

Система воздухообмена необходима для проведения ремонтных работ с применением ЛКМ и едких веществ. Благодаря налаженной сети не придется открывать двери зимой – вся отработка вытянется через воздуховоды.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Виды вентиляционных систем

В основе работы любой вытяжной системы лежит принцип циркуляции воздуха. Отработанные пары, содержащие множество вредных примесей, выходят из помещения, уступая место свежему воздуху. Это значит, что для организации стандартной вентиляции необходимы две разных трубы: одна на вход, другая на выход.

Специалисты различают два вида вентиляционных систем:

• Естественная. Излишки влаги и другие вредные вещества удаляются из подвала с помощью тепловой конвекции. Нагретый пар, скопившийся в верхней части ямы, самопроизвольно поднимается и покидает помещение, освобождая место более сухому воздуху, поступающему с улицы.
• Вентиляция принудительного типа. Воздухообмен между подвальным помещением и улицей происходит с помощью дополнительных механических нагнетателей. Подобная схема намного эффективнее естественной, однако требует некоторых финансовых затрат и постоянного доступа к электроснабжению.

Разберём плюсы и минусы каждой системы немного подробнее.

Естественная

Естественная вытяжная система отличается лёгкостью установки, отсутствием сложных механизмов регуляции и автономностью. Достаточно закрепить две трубы, одна из которых будет служить для вывода отработанного воздуха из помещения, другая — для ввода.

Если вытяжка устанавливается в яме, можно обойтись только выходной трубой. Воздух может поступать в подземное помещение и через обычный лаз с лестницей, по которому владелец спускается в погреб.

Среди достоинств естественной вентиляции можно выделить:

1. Лёгкость монтажа.
2. Небольшая стоимость материалов и работ по установке.
3. Отсутствие шума.

Установка вентиляторов и других устройств не требуется

Основной недостаток такой системы — нестабильная работа. В летний период циркуляция воздуха может приостановиться. В холодное время в трубах возникает иней, из-за чего возможна закупорка отверстия. Чтобы избежать проблем, летом в трубы нужно установить специальные вентиляторы, зимой организовать утепление.

Существуют и другие недостатки естественной вентиляции:

1. Нельзя регулировать работу системы.
2. Нельзя нагревать или охлаждать воздух.
3. Нет фильтров, вследствие чего в подвальное помещение могут проникать вредные вещества с улицы.

Принудительная

В процессе принудительной вентиляции воздух нагнетается внутрь помещения, проходит фильтрацию, подогревается или охлаждается (в зависимости от времени года и настроек системы) и распространяется по вентиляционным каналам. Такая система, установленная в погребе под гаражом, обеспечит оптимальный микроклимат в помещении независимо от погодных и других условий.

В трубу могут встраиваться вентиляторы или турбины

Среди недостатков принудительной вентиляции можно отметить:

1. Сложность монтажа.
2. Большое количество механических деталей, которые могут выйти из строя.
3. Необходимость в подключении к централизованному энергоснабжению.
4. Высокая стоимость оборудования.

Обустройство естественной системы вентиляции

Естественная вентиляция в подвале гаража используется намного чаще, принудительной. Ее эффективность достаточна для организации качественного воздухообмена в этом небольшом помещении.

Плюсы и минусы

Верно обустроенная система обязана обеспечивать качественное вентилирование. Весь процесс монтажа может быть выполнен своими силами, что позволит сэкономить на найме специалистов. Прежде, чем приступать к решению вопроса как сделать вытяжку в гараже своими руками следует определиться с тем, насколько она будет подходить к вашему сооружению.

Естественная вентиляция подвала обладает следующими достоинствами:

• Невысокая стоимость сооружения. Если сделать все своими силами, то цена снижается в разы.
• Минимальное время на монтаж. Установка может проводиться в любое время года и степени готовности сооружения.

Однако имеется и свой недостаток – в летние периоды времени при повышении температуры окружающего воздуха движение воздушных потоков замедляется или вовсе прекращается. Для больших помещений в этом случае выходом будет использовать либо принудительную вытяжку в погребе, либо смешанный вариант. Это стоит также продумать до начала монтажа.

Способы монтажа

Естественная вентиляция в гараже с подвалом выполняется несколькими способами. Вы можете выбрать наиболее вам подходящий. Вытяжка в погребе обязана выполнять все требования по уровню притока воздуха. Далее разберем процесс обустройства.

Для обеспечения нормального воздухопритока необходимо монтировать 2 трубы. С помощью приточной воздушные массы станут проникать внутрь, а с помощью другой выходить наружу.

Можно повысить степень воздухообмена, если вытяжку в погребе сделать с трубами в различных местах и уровнях. За счет этого можно исключить забор свежего воздуха одной из труб.

Оптимальное расположение вытяжной трубы – у потолка. Вторая должна размещаться внизу на уровне 500-600 мм от пола. Малое сечение использовать нежелательно.

Подобный способ организации воздухообмена в погребе в гараже основан на разнице удельного веса теплого воздуха внутри помещения и холодного снаружи. Это и есть естественных принцип воздухообмена.

Итак, как правильно сделать вентиляцию в подвале, технология:

• Вытяжная труба должна быть выведена на уровень, который находится выше, чем конек крыши. Желательно, чтобы она была двойной. Если имеется чердак и она проходит через него, то в месте прохода стоит ее утеплить. Чем на более высоком уровне будет находиться вытяжка, тем более эффективным будет процесс. Самыми приемлемыми материалами является пластик и ПВХ.
• Сечение должно подбираться исходя из размеров помещения. К примеру, с площадью до 10 м2 должно выбираться сечение не менее 120х120 мм. Если устанавливается одна труба, то диаметром не менее 150 мм. Сечение должно быть одинаковым по всей ее длине.
• Обе трубы необходимо располагать в разных сторонах помещения. Самым оптимальным местом являются противоположные углы. Чем меньше вытяжка из погреба в гараже имеет поворотов, тем эффективнее будет процесс. Идеальным случаем является полное их отсутствие.
• Приточный трубопровод лучше всего работает возле пола. Отверстие следует закрывать сеткой, чтобы туда не проникали животные или грызуны. Вытяжная – возле потолка.
• Верх вытяжного трубопровода необходимо размещать как можно выше над коньком здания. При односкатной крыше замер следует проводить от наиболее высокого места.
• Вытяжка в подвале гаража с высокой вытяжной трубой будет обеспечивать наилучшую эффективность. К тому же не возникнет занос снежными покровами.
• Контроль за процессом вентилирования осуществляется при помощи регулировочных заслонок, которые встроены в каждую из труб. Ими возможно высушить помещение или же настроить регулировку подаваемых воздушных масс. Это будет актуально особенно в зимние периоды времени.
• Наружные участки труб следует обеспечить защитными козырьками. Таким образом вытяжка в гараж будет защищена от проникновения осадков.
• Через вытяжной трубопровод выходят теплые потоки. Поэтому при понижении температуры окружающего воздуха возможно образование конденсата. К тому же существует возможность снижения отверстия для прохода воздуха или даже полностью забивать сечение трубы. Для исключения этого следует провести утепление в том месте, в котором она проходит сквозь крышу.
• При утеплении трубы подвала в гаражном помещении необходимо использовать материалы, обладающие стойкостью к воздействию влаги.

При правильном монтаже вытяжка в подвале гаража способна обеспечить качественное вентилирование и помещение станет более приспособленным для эксплуатации.

Схема механической вентиляции

Такой способ проветривания необходим для отапливаемых помещений с повышенными требованиями к воздухообмену. А также для подземных гаражей, где другая схема невозможна.

Есть два варианта конструкции: модульная и моноблочная. В первом случае система состоит из отдельных блоков вытяжки и притока воздуха, их работу контролируют и согласовывают датчики. Второй вариант — единый блок, который отвечает за приток воздуха и его вытяжку одновременно. Считается вариантом экономичным по сравнению с модульным.

На какой из систем вентиляции для гаража остановиться? Ответ на вопрос зависит от площади помещения, его конструкции и финансовых трат, которые может себе позволить владелец. Но делать вентиляцию необходимо в любом случае. Это убережет гараж от скорого ремонта и поможет бороться с ржавчиной на автомобиле.

Другие советы

• Из чего лучше строить гараж, рекомендации по выбору материалов для строительства гаража
• Как сделать гидроизоляцию в подвале гаража, гидроизоляция подвала гаража изнутри от грунтовых вод
• Как сделать лестницу в подвал гаража, устройство металлической/деревянной лестницы для гаражей

Как организовать естественную вентиляцию?

Чтобы обеспечить правильное естественное вентилирование гаража, необходимо помнить ряд основных правил:

Отверстие для притока воздуха размещают внизу, примерно в 10 см от уровня пола.
Вытяжное отверстие делают вверху, почти под потолком или даже прямо в потолке.
Оптимальный вариант размещения этих отверстий – по диагонали, т.е. если приток осуществляется в нижнем переднем углу, то вытяжку нужно поставить в верхнем дальнем углу.
Размеры отверстий необходимо правильно рассчитать, чтобы обеспечить достаточно интенсивный воздухообмен.
Приточное отверстие всегда должно быть в два-три раза больше, чем размеры вытяжки.

Хорошо, если вентиляция была просчитана и создана еще при строительстве гаража. Если же этот момент был упущен, придется выполнить ряд относительно несложных монтажных работ. Бывает и так, что вентилирование предусмотрено, однако нужных результатов не дает. В этом случае понадобится улучшить систему, например, с помощью установки вытяжного вентилятора.

Если работу естественной вентиляции вы считаете неэффективной, то есть возможность модернизировать систему, например, путем увеличения высоты вытяжной трубы:

Галерея изображенийФото из Для увеличения высоты вытяжки приобретаем пластиковую трубу и дефлектор к ней. Купленную в магазине трехметровую трубу обрезаем до 2,1 м с целью снижения парусности Фиксируем дефлектор двумя саморезами, чтобы не беспокоиться и не думать о том, что легкую пластиковую деталь может банально унести ветром Для предстоящей фиксации растяжек делаем приспособление. Для его изготовления потребуется 2 хомута, точнее те части, к которым приварены болты Находим на крыше гаража место для установки вытяжной трубы, производим разметку Переносим на крышу гаража необходимые в работе инструменты и материалы, из которых будем сооружать конструкцию и фиксировать ее По сделанной заранее разметке болгаркой выпиливаем отверстие, стараясь делать с максимально высокой точностью Если сбились, проводя разметку, и прорезали отверстие не прямо над вытяжкой, увеличиваем его той же болгаркой В скорректированное отверстие устанавливаем отрезок асбестовой трубы. она будет служить направляющей для вытяжной Шаг 1: Приобретение материалов для устройстваШаг 2: Фиксация дефлектора саморезамиШаг 3: Сборка крепежного приспособленияШаг 4: Разметка места установки вытяжной трубыШаг 5: Перенос на гаражную крышу инструментов и материаловШаг 6: Выпиливание отверстия болгаркойШаг 8: Исправление дефектов разметкиШаг 8: Установка в отверстие асбестового кожуха

По завершению подготовительного процесса приступаем непосредственно к сборке системы и к фиксации высокой трубы растяжками:

Галерея изображенийФото из Излишки длины металлических анкеров обрезаем болгаркой. Подбираем подходящие места для их установки В выбранных для установки анкеров точках сверлим отверстия. Устанавливаем в отверстия анкера и обрабатываем место установки герметиком На закрепленные на стенках парапета анкера надеваем отрезки троса с фиксаторами — они будут выполнять функцию растяжек В асбестовый кожух вставляем вентиляционную трубу с зафиксированным на ней хомутом. К хомуту подсоединяем трос через талрепы, они помогут регулировать натяжение растяжек Тщательно запениваем сначала зазор между крышей и асбестовой трубой, потом зазор между асбестовой и пластиковой трубой, поверх пеной обрабатываем все сопряжение Выравниваем трубу, если ее положение не строго вертикально. Регулируем положения с помощью талрепов. Оставляем конструкцию на сутки для отвердевания пены Обрезаем излишки запенивания вокруг вентиляционной трубы, чтобы повысить эстетику обработки Обильно покрываем обрезанную пену и участок кровли рядом с ней битумной мастикой, чтобы защитить от протекания Шаг 9: Подготовка анкеров к предстоящей установкеШаг 10: Установка анкеров для крепления растяжекШаг 11: Крепление к анкеру металлического тросаШаг 12: Крепление троса через талрепыШаг 13: Запенивание места состыковки трубы и крышиШаг 14: Выравнивание вентиляционной трубыШаг 15: Обрезка излишков пены вокруг вытяжной трубыШаг 16: Обработка сопряжения трубы с крышей мастикой

Система вентиляции в подвале гаража. Схема воздухообмена погреба

Эффективное использование подвала и погреба гаража для хранения овощей и консервации возможно лишь при условии наличия правильной вентиляции. Вентиляция в гараже с подвалом может быть естественной, механической или комбинированной. Обычно, для вентиляции в погребе гаража достаточно естественной системы вентилирования. Смонтировать своими руками такую систему можно с помощью пластиковых труб для канализации. При монтаже необходимо придерживаться таких рекомендаций:

• схема вентиляции погреба в гараже должна предусматривать минимальное количество поворотов и изгибов труб;
• трубу вытяжного хода следует утеплить, чтоб избежать появления конденсата;

Для хорошего воздухообмена трубы приточно-вытяжной вентиляции должно быть расположены в противоположных углах погреба

• диаметр должен быть единым по всей длине труб;
• наружные входы труб должны быть закрыты защитными колпаками во избежание попадания в них осадков.

Перед обустройством естественной вентиляции своими руками делается расчет площади отверстий. Приточная труба берет свое начало на полметра выше пола погреба и выводится наружу. Вытяжная труба устанавливается под потолком погреба или подвала и протягивается за крышу гаража. Расположение труб должно быть в противоположных углах погреба.

В погребе с правильным микроклиматом собранный урожай сохранится в целости

Наиболее правильным выбором вентиляции погреба и подвала в зимний сезон, является использование принудительного способа. В этих помещениях воздухообмена почти нет и они нуждаются в эффективном вентилировании с помощью установки механической вентиляции. Такая вентиляция будет способствовать нормальному воздухообмену и созданию микроклимата, необходимого для сохранения продуктов.

О том, как сделана вентиляция в гараже с подвалом, можно разобраться, посмотрев видео-инструкцию устройства вентиляции.

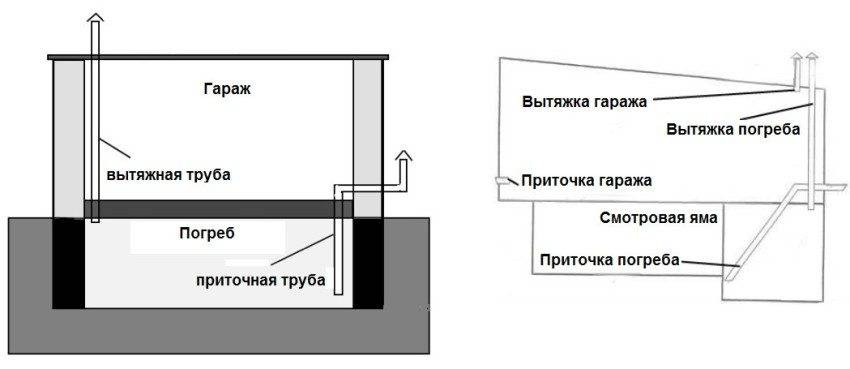

Вентиляция в погребе с двумя трубами

Вариант с двумя трубами

Чтобы сделать вентиляцию правильно, желательно ознакомиться с нюансами, тонкостями строительства и проектных работ:

• Идеальный вариант – закладка вентиляции на стадии строительства.
• Трубы для циркуляции воздуха должны быть одинакового диаметра. Нельзя делать приток больше, нежели вытяжку, иначе вся продукция в погребе будут испорчена.
• Запрещается располагать трубы вблизи друг с другом, иначе погреб не будет проветриваться полноценно. Эксперты советуют монтировать их противоположных углах, это позволит дать застоявшемуся воздуху толчок.
• Вытяжка монтируется возле потолка, так как теплый воздух идет вверх. Это позволит выполнять постоянную чистку воздуха, избегать застоев, обеспечивая оптимальный микроклимат.
• Отверстие вытяжки обязана располагаться над крышей на полтора метра, поэтому нужно учесть длину трубы.
• Чаще всего систему делают из пластика.
• Вытяжная система будет проходить через специальный люк.
• Если вентиляция предназначена для погреба, который находится под домом, нужно качественно утеплить двери.
• Наружная приточная труба обустраивается решеткой, чтобы обезопаситься от насекомых, пыли, грызунов, грязи.

Края вентиляции с двумя трубами должны быть разноуровневыми. Верх одной трубы помещают у самого потолка, а низ следует опустить до пола. Учитывая температурные перепады, смену давления на выходе и входе из трубы, происходит активная циркуляция воздуха.

Наглядная схема вентиляции погреба

Проверка вентиляции погреба должна начаться с простого эксперимента: важно спровоцировать воздушную циркуляцию, создав разные температурные показатели внутри и на поверхности
