Зачистка проводов от изоляции: способы и специфика удаления изоляции с кабелей и проводов

Эффективные методы очистки

Существует множество проверенных методов, которые позволяют чистить изделия из меди даже в домашних условиях. Познакомимся с наиболее эффективными из них.

Одним из наиболее доступных в домашних условиях средств, которым чистят предметы, изготовленные из меди, является обычный томатный кетчуп. Для того чтобы почистить при помощи такого средства медь, его просто наносят на обрабатываемую поверхность и оставляют на ней на 1–2 минуты. После такой выдержки кетчуп смывают струей теплой воды. В результате этой процедуры к медному изделию вернутся его первоначальный блеск и яркость цвета.

Чистить предметы из меди, если они не сильно загрязнены, в домашних условиях можно и при помощи обычного геля для мытья посуды. Для этого используют мягкую губку, на которую наносится моющее средство. Смывают его под струей теплой воды.

Данный метод очистки используют в том случае, если необходимо почистить крупное изделие из меди, которое невозможно поместить в какую-либо емкость. Поверхность такого предмета протирают половинкой лимона. Чтобы усилить воздействие лимонного сока на медь, можно чистить ее с помощью щетки с ворсом, обладающим достаточной упругостью.

Придать меди былой блеск помогает такое средство, как «уксусное тесто». Готовят его следующим образом. В специальной емкости в одинаковой пропорции смешивают пшеничную муку и уксус, доводя полученную массу до однородного состояния. Затем тесто наносят на предмет из меди и выдерживают до полного высыхания. Образовавшуюся после высыхания смеси корочку аккуратно удаляют, а медную поверхность полируют до блеска куском мягкой ткани.

Существует радикальный и эффективный метод очистки изделий, изготовленных из меди, который используется в том случае, если их поверхность сильно загрязнена и почистить их другими средствами не удалось.

• В специально приготовленную емкость из нержавеющей стали наливают уксус, который смешивают с небольшим количеством поваренной соли.
• В полученный раствор помещают очищаемый предмет и ставят емкость на огонь.
• После того как чистящий раствор дошел до кипения, огонь под емкостью выключают и оставляют ее на плите до полного остывания.
• После остывания раствора очищаемое изделие извлекают, промывают его под струей теплой воды и протирают его поверхность насухо.

Разновидности изоляционных материалов и сфера их применения

В зависимости от планируемых условий эксплуатации и типа соединения проводников могут использоваться различные виды изоляции. Рассмотрим наиболее популярные варианты.

Изоляционная лента

Изолента является самым доступным и популярным способом защиты токопроводящих жил. Сфера ее применения напрямую зависит от материала изготовления.

Поливинилхлорид

Лента выпускается с шириной от 10 до 20 мм. Адгезия с защищаемой поверхностью обеспечивается специальным клеящим составом, который нанесен на внутреннюю поверхность ленты. Производители выпускают изделия в различных цветовых гаммах. К положительным основным свойствам ПВХ изоленты относятся:

• прочность;
• адгезия со многими типами поверхностей;
• способность выдерживания значительных температур — до 120 градусов Цельсия;
• выдерживание повышенного значения напряжения;
• эластичность;
• высокий уровень пожарной безопасности;
• противодействие внешним факторам: влага, щелочь, кислота.

Изоляция провода ПВХ лентой Из недостатков выделяется потеря полезных свойств при использовании в отрицательных температурах.

Изоляционная лента ПВХ получила широкое применение в электротехнической отрасли, а также в быту. Изолента для проводки с уровнем напряжения до 1000 Вольт может прослужить длительный период времени.

Помимо указанных случаев, материал активно используется для ремонта трубопроводов, бытовой техники и упаковки товаров.

Виды изоляционной ленты из поливинилхлорида

Хлопчатобумажная

Основу изделия составляет хлопчатобумажный материал с добавлением резины, на внутреннюю часть которого также наносится клеящий раствор. Некоторые производители в качестве базового материала применяют стекловолокно. Выпуск лент осуществляется с шириной от 15 до 50 мм. Из положительных характеристик выделяются:

• высокая прочность;
• повышенная износостойкость;
• термическая устойчивость;
• низкая стоимость.

К отрицательным моментам хлопчатобумажного изоляционного материала относят:

• вероятность воспламенения из-за перегрева;
• впитывание жидкости.

Тканевая изолента TESA

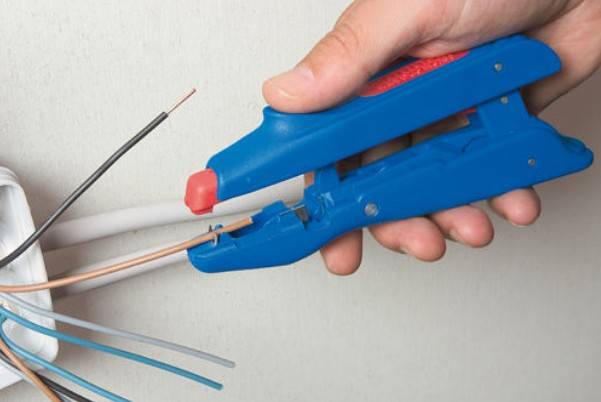

Новые инструменты для удаления изоляции

Сравнительно недавно ассортимент инструментов для удаления изоляции пополнили четыре новых изделия:

• плужковый нож для съема жесткой изоляции;
• стриппер для разрезания изоляции 2,9 – 6,6 мм² в продольном направлении;
• инструмент для работы с изоляцией провода 0,05 – 2,5 мм²;
• инструмент для разделки изоляции провода 0,25 – 6 мм².

Все они выпущены компанией из США Jonard Tools.

Новый стриппер футлярного типа оснащен пятью канавками диаметром 2,9 – 6,8 мм. Лезвия имеются как сверху, так и снизу. Режет продольно провода, оптические модули, защитные трубки.

Стриппер для снятия изолирующего слоя ПВХ с кабелей диаметром 0,05 – 2,5 мм² автоматически настраивается на необходимое сечение. При давлении на рукоятку, захватывается проводник, лезвия входят в изоляцию и стягивают ее.

Последняя модель аналогична предыдущей, но работает с проводами других сечений.

Самодельные приспособления для зачистки жил проводов, и стоит ли ими пользоваться

В сети распространяется множество видеороликов, в которых «умельцы» советуют изготовить приспособление для снятия изоляции из полотна для канцелярского ножа и пластиковой крышки. На первый взгляд может показаться, что подобное устройство работоспособно и даже полезно. Однако не стоит делать скоропалительных выводов.

ФОТО: YouTube.comНе стоит доверять подобным самоделкам – велик риск подпортить не только кабель, но и руки

При работе подобным приспособлением на поверхности токоведущей жилы неизбежно образуется надрез. Малейший перегиб в месте надреза приведёт к перелому металла. Однако и это не все подводные камни. Пользоваться таким приспособлением довольно опасно. Велик риск порезаться, а учитывая остроту полотен, травма может оказаться весьма серьёзной.

ФОТО: i.stuff.co.nzЕсли пользоваться самоделками, к подобному следует подготовиться

Вообще, при производстве электромонтажных работ не стоит «изобретать велосипед». Производители предлагают множество различного инструмента для облегчения подобных задач. При этом стоимость этих приспособлений невысока, а значит, и приобрести их сможет каждый. Так стоит ли рисковать, используя различную кустарщину?

Ручные инструменты

Ручной инструмент для снятия изоляции с проводов – это, как правило, всевозможные щипцы, клещи и пассатижи, которые просты по конструкции и имеют ряд соответствующих режущих кромок.

Механический стриппер

Самым дешевым и распространенным инструментом являются простые ручные стрипперы-кримперы, которые сочетают в себе клещи-кусачки для снятия изоляции с концов проводов разных диаметров, а также пресс-клещи для обжима и опрессовки проводов.

Представленный выше на фото стриппер также имеет приспособление для срезания шпилек и болтов. Главный недостаток таких инструментов – низкое качество ввиду невысокой цены. В магазине перед покупкой хорошо бы подержать в руках конкретный экземпляр, дабы убедиться, что это не одноразовая китайская поделка.

Цена – от 120 руб.

Пассатижи для снятия изоляции

По своему назначению и функциональности этот инструмент полностью аналогичен вышеописанному стрипперу. Но он чуть компактен и удобен.

Впрочем, цена у него тоже выше

При покупке стоит обратить внимание на его функциональные возможности. У разных моделей они отличаются. Бывает, что все ограничивается только очисткой концов проводов от изоляции

Бывает, что все ограничивается только очисткой концов проводов от изоляции.

Цена – от 700 руб.

Клещи для снятия изоляции

Весьма распространенный инструмент. С помощью винта он подстраивается под провода разных диаметров.

Для снятия изоляции провод надо слегка прикусить и покрутить, а затем стянуть надрезанную оболочку. Впрочем, многим этот тип стрипперов кажется неудобным, хотя им сподручнее работать в труднодоступных местах.

Цена – от 300 руб.

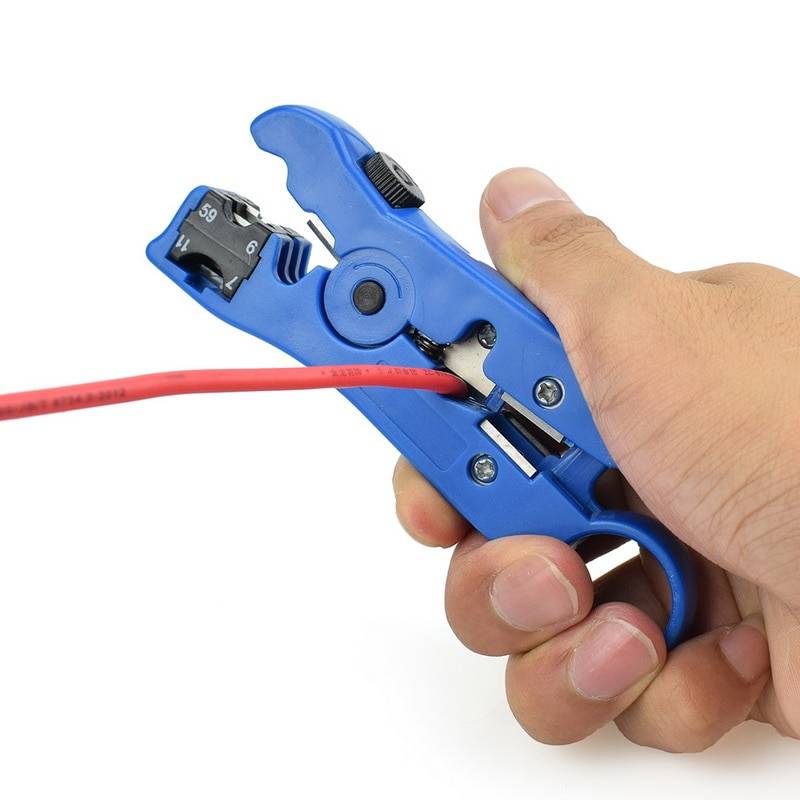

Щипцы для снятия изоляции с кабелей круглого сечения

Это многофункциональный инструмент ориентирован на снятие изоляции с круглых и коаксиальных кабелей.

Несмотря на его необычную форму, работать с ним удобно. Особенно с кабелями больших диаметров. Для снятия изоляции кабель укладывается в раскрывающуюся ручку, слегка зажимается и немного поворачивается для произведения кольцевого надреза. Затем этими же режущими кромками перехватывается и стягивается надрезанная часть изоляции.

Цена – от 800 руб.

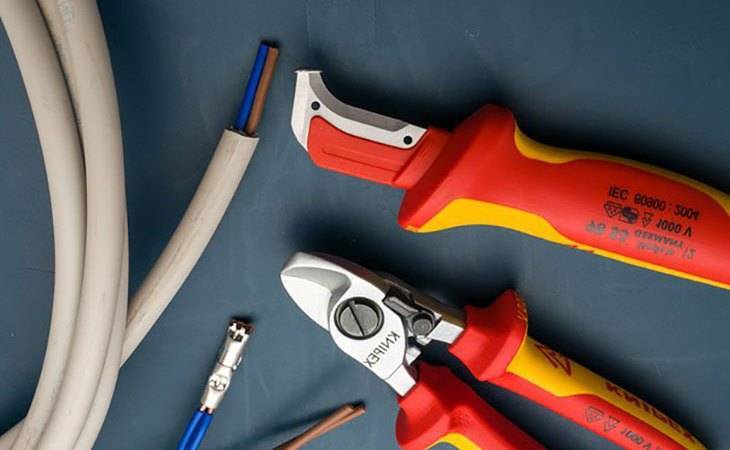

Нож для снятия изоляции

Существует масса ножей различных форм, предназначенная для продольного и поперечного реза изоляции.

Наиболее популярные – с крючкообразным загибом лезвия. Нож на фото выше имеет еще и лапки, которые затрудняют его выскальзывание из разрезаемой оболочки.

Цена – от 700 руб.

Нож для удаления оболочек кабелей

Этот нож имеет небольшое выдвижное регулируемое лезвие, которое благодаря поворотному механизму позволяет резать оболочки кабелей в любом направлении (вдоль, поперек).

Не все инструменты данного типа одинаковы по своему удобству, потому в магазине хорошо бы сначала повнимательнее изучить понравившиеся экземпляры.

Цена – от 200 руб.

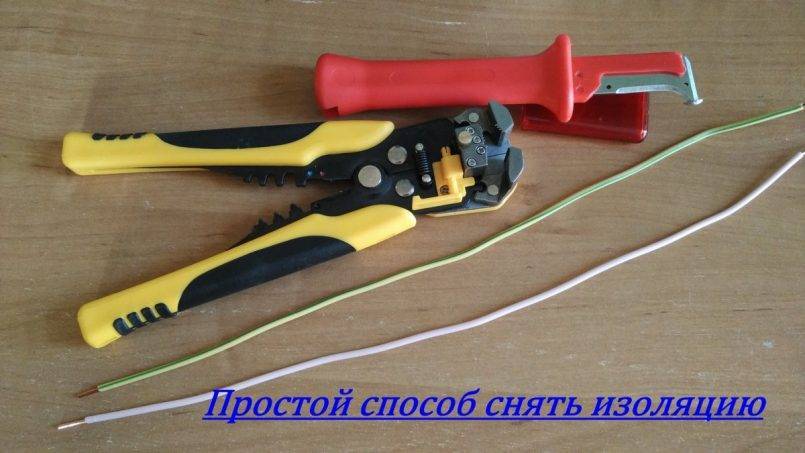

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

• Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
• Тонкая линия расплава не приводит к перерасходу материала.
• Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

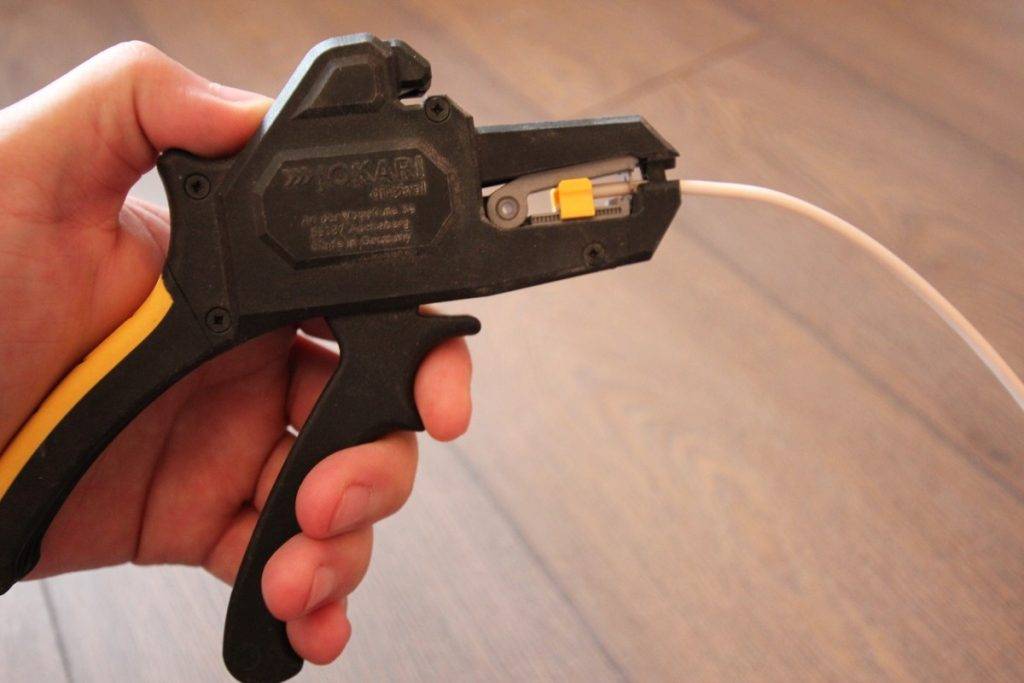

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Меры безопасности

Зачищенный от изоляции проводник потенциально является источником опасности. После обработки провода, особенно в местах продавливания и задиров, следует замерить сопротивление изоляции. Это делается при вводе электроустановки в эксплуатацию, затем периодичность измерения изоляции электропроводки выполняется по утвержденному графику.

Если имеются повреждения, снижающие защитный способности оболочки — необходимо обрезать испорченный участок, или надеть на него диэлектрический кембрик.

Вот и всё, что мы хотели сказать об этом. Для полного понимания вопроса рекомендуем посмотреть видео.

Зачистка фторопластовой изоляции

Фторопластовая изоляция – это полимер, производимый химическим способом. Имеет ряд положительных свойств. К примеру, не намокает в воде и имеет высокую устойчивость к различным органическим веществам. Его параметры позволяют ему обладать стойкостью к температуре до 300 °С. Является идеальным вариантом электрического диэлектрика. Однако имеется один основной недостаток – стоимость. Именно из-за его высокой цены он применяется лишь в исключительных случаях. В бытовых условиях он полюбился радиолюбителям, т.к. после его пайки он имеет эстетичный внешний вид, не оплавляется, да и места занимает немного.

Сам фторопласт выглядит в форме узкой тонкой ленты, которая плотно намотана на многожильный сердечник. Снять фторопластовый вариант можно только ножом. Она соскабливается до необходимой вам длины. После того, как он оголился, оболочка отводится в сторонку, а остатки срезаются.

Обращаем внимание! Тканевая или резиновая изоляция снимается любым из вышеописанных способов. Основная задача – не допускать надрезов основной жилы.

1.Ножом

Изоляция надрезается остро заточенным ножом по в направлении конца проводу движением, аналогичным тому, которое выполняется при заточке карандашей. Такие надрезы нужно выполнять дважды с противоположных сторон провода.

Второй вариант: изоляция прорезается вдоль оси, отворачивается в сторону и лишняя часть срезается, рисунок 1. Для этого можно использовать специальный нож.

Наиболее аккуратная зачистка достигается надрезанием изоляции круговым движением с ориентацией ножа перпендикулярно оси зачищаемого провода, после чего сдергивается с движением лезвия в направлении конца провода или же просто снимается пальцами.

Способ применим в отношении как проводов, так и кабеля целиком, с которого удаляют защитную оболочку.

Кабельные ножи

Подобный инструмент для снятия изоляции можно считать самым привычным. Многим может показаться, что приобретать такой специальное устройство нет смысла, ведь и обычный заточенный нож справится с задачей. Однако стандартные лезвия легко повреждают сердцевину кабеля. Чтобы такого не случалось, лучше купить специальный нож для очистки провода. Его основные преимущества – прорезиненная рукоятка, которая не позволяет инструменту выскальзывать из ладоней, а также необычная форма лезвия, как правило, напоминающая серп. Кроме того, кабельный нож изготавливают из хорошей инструментальной стали, что повышает качество обработки проводов. При этом стоит такое приспособление совсем недорого.

Кабельный нож очень удобен, когда необходимо снять изоляцию

Сегодня для зачистки изоляции самым популярным является нож электрика с крючком. Его универсальность кроется в наличии двух лезвий, одно из которых является скрытым в рукояти. Внешнее лезвие – очень толстое и может поворачиваться. Оно обеспечивает уверенную работу, а крюк, в свою очередь, легко впивается в оболочку и не выскальзывает. С помощью такого инструмента проще всего разрезать кабель вдоль и снимать верхний слой изоляции.

Также в магазинах можно купить другой нож, со скобой, в которую продевают провод. Подобная скоба прижимает кабель к ножу, и надрез образуется без дополнительных усилий

Однако в этом инструменте важно выставить правильные настройки, которые будут ориентированы на глубину провода

При неосторожном обращении такое устройство для снятия изоляции может не справиться с основной задачей, а просто расплющит толстый кабель

При покупке таких ножей следует учитывать, что со временем острота инструмента уменьшается. Поэтому нужно приобретать в комплекте устройство для заточки или выбирать модели ножей со сменным лезвием. Обычно стоимость кабельного ножа, в среднем, составляет чуть более 1 000 рублей. Особенным разнообразием моделей отличается компания КВТ, которая, в частности, выпускает ножи для работы под напряжением. Такие инструменты пользуются большой популярности благодаря высокому качеству японской нержавеющей стали и изолированной удобной рукояти с упором для ладони. Кроме того, ножи КВТ позволяют зачистить жилы от окисной плёнки, а некоторые из лезвий дополнительно оснащены отвёрткой.

Отдельным видом инструмента для электромонтажных работ следует считать нож для снятия изоляции с «пяткой» (или «пятачком»). Если клинки в форме крючка удобнее использовать при плоских профилях кабеля, то круглые оболочки проще разрезать иным устройством. Основная задача такого элемента ножа, как «пятка» — ограничение глубины разреза. Основание пятачка проникает во внешнюю оболочку и скользить только по поверхности, поэтому лезвие не может достать до жил и повредить их. Самые современные ножи такого типа также можно приобрести под маркой компании КВТ.

Самые простые ножи кабельного типа можно встретить также под маркой «Шток». Этот производитель предлагает модели с частично изолированным лезвием, а также ножи «Шток» с пяткой.

Процесс зачистки провода или кабеля

Чаще всего зачистка проводов производится с помощью бокорезов. Иногда разделка проводов сопровождается неправильным использованием бокорезов, что усложняет работу и приводит к повреждениям токоведущей части провода

Для снятия изоляции важно, чтобы режущие части были направлены в противоположную от движения инструмента сторону. Таким образом ножи смогут врезаться в изоляцию даже при незначительном нажатии. Если под рукой нет бокорезов или других специальных приспособлений, можно взять нож, не сильно прижать режущей частью ножа изоляцию провода и обвести по кругу

При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы. Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным. При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность

Если под рукой нет бокорезов или других специальных приспособлений, можно взять нож, не сильно прижать режущей частью ножа изоляцию провода и обвести по кругу. При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы. Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным. При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность.

Как разрезать внешнюю изоляцию с помощью ножа с пяткой видео

Удаляя внешний слой изоляции, старайтесь его не резать поступательными движениями (напоминающими пиление). Нужно просто продавливать его острой стороной ножа и медленно проворачивать. Не стоит применять силу. При выполненной работе, осмотрите зачищенные концы проводника. Там могут быть надрезы или надломы токоведущей части провода. Такой конец провода не годится для дальнейшей эксплуатации. Его надо отрезать и выполнить работу заново. Если не придать этому должного значения, со временем может создаться опасная ситуация. Как правило, поврежденная часть жилы провода в дальнейшем, в процессе эксплуатации, обламывается. В дальнейшем надо будет искать место повреждения кабеля, а это место, как правило, будет скрыто изоляционной лентой. Иногда не понятно, как зачистить провод, особенно, когда он слишком тонкий, да еще и многожильный. Есть одна хитрость.

1. Берем старое лезвие бритвы.
2. Ломаем его и берем одну половинку лезвия.
3. Фиксируем провод, используя тиски или струбцины. Можно пустить в ход зажим настольной лампы.
4. Разрезаем изоляцию вдоль проводника.
5. Делаем аккуратные надрезы поперек сечения, стараясь не коснуться лезвием проводника.
6. Сгибаем кабель так, чтобы надрезанные края слегка разошлись.
7. Цепляем ногтем надрез и стягиваем изоляцию с жилы.

Зачистка проводов – это кропотливая работа, требующая терпения. При зачистке проводов часто возникают ошибки. Типовые ошибки зачищенных проводов видны на рисунке:

Рекомендации по быстрому удалению изоляции

Бывают нестандартные ситуации, из которых затруднительно выйти даже специалисту. При этом приходится принимать креативные решения и использовать подручные инструменты. Рассмотрим пару примеров.

Пример №1 – повреждение проводов, ведущих к вилке

Применяется метод, если при визуальном осмотре обнаружено, что у зарядного устройства неисправны тонкие провода, ведущие к вилке. Главная сложность ситуации не только в малом сечении, но и в многожильности кабеля. Проблемным является и тот момент, что провода заключены в сплошную оплетку, поэтому изоляция служит не просто защитой, а двух или трехкамерным коллектором.

Чтобы в этом случае снять изоляцию быстро, специалисты используют тонкое лезвие, вынутое из кассеты от бритвы. Кабель фиксируют посредством струбцины от настольного светильника или тисков. Кабель разделяют на жилы, лезвием аккуратно делают надрез в нужном месте не слишком глубоко. Далее часть слоя поддевают ногтем и бережно удаляют.

Пример №2 – удаление защиты с кабеля на загруженном участке

Существует потребность удаления защиты кабеля на нагруженной зоне электросетей.

Защитный слой может быть в виде жесткой внешней изоляции, внутреннего заливного слоя, тканевой, пропитанной смолами изоляции, индивидуальной изоляции каждой жилы

Сначала, с применением инструмента избавляются от внешней оболочки путем надреза ее вдоль кабеля. Затем посредством плоскогубцев по одной вынимают жилы. Оставшийся изоляционный слой просто срезают.
