Простая замена механизма слива
Как правило, механизм для бачка унитаза, отвечающий за слив, можно легко отрегулировать или починить, так как это действительно несложная и понятная конструкция, что и видно на схеме. Однако бывает и так, что механизм ломается полностью, тогда никак не обойтись без его полной замены, для чего сперва следует разобраться с демонтажем старого механизма.
Запомните
Все работы по замене, регулировке или починке сливного механизма нужно начинать проводить только тогда, когда вы полностью отсекли подачу воды на него. Сделать это проще всего, перекрыв общие краны в доме или квартире. Если же таких не обнаружилось, тогда придется обращаться в ЖЭК с просьбой закрытия стояка на определенное время, в которое обязательно нужно уложиться.
Полная замена комплектующих
Для начала, не помешает сходить в магазин и купить новый механизм бачка унитаза, иначе все ваши усилия могут пойти насмарку. Проще всего, конечно, разобрать устройство и взять необходимые части с собой, но это может оказаться нереально, потому лучше всего прихватить сопроводительную документацию к бачку. Тогда и вопросов, как снять сливной механизм в бачке унитаза будет гораздо меньше, ведь схема легко объяснит многие «непонятки».
В современных магазинах сантехники работают грамотные и опытные консультанты, которым можно просто описать нужный вам механизм слива для бачка унитаза старого образца, с кнопкой или двумя кнопками, чтобы они поняли и посоветовали именно то, что нужно.
- Перекройте воду и нажмите кнопку слива бачка, чтобы выпустить из системы остатки жидкости, которая при разборке может потечь на пол, что совершенно недопустимо.
- Выкрутив кнопочку слива, снимите крышку унитаза. Как именно это можно сделать с разными вариантами кнопок, уже имеется статья на нашем сайте, стоит прочесть ее более подробно.
- Аккуратно отсоедините все видимые шланги и демонтируйте внутреннюю часть сливного механизма с переливом и поплавком.
- Снизу унитаза открутите винты, которые надежно скрепляют его с бачком.
- После снятия бачка с крепления, демонтируем нижнюю часть сливного механизма с имеющейся на нем, большой основной прокладкой.
- В освободившееся таким образом отверстие бачка, начинаем постепенно и методично вставлять по очереди нужные детали, повторяя все действия в обратном порядке.
Если крепежные винты бачка поддались коррозии, значит и они нуждаются в замене, даже если в ремкомплекте их нет. Тогда придется приобрести эти элементы дополнительно, благо дело, стоимость их доступна для каждого. Далее останется завершить сборку, но не полностью, так как первое сливание воды нужно произвести сразу, пока вы еще не прикрутили крышку бачка на ее место. Сливной механизм бачка унитаза с двойной кнопкой заменяется точно также, как и с одной. Главное приобрети правильный комплект запасных частей, чтобы не прогадать.
При нижней подачи воды
Когда впускной клапан для ввода воды в бачок располагается не сбоку, как в большинстве случаев, а снизу, тогда придется несколько дольше повозиться. Все дело в том, что там обязательно будет находиться не просто клапан, а специальная мембрана, «подобраться» и раскрутить которую будет довольно трудно, ввиду отсутствия свободного пространства. Бачок чаще всего находится вплотную к стене, потому развернуться будет действительно сложно.
Специалисты рекомендуют либо воспользоваться специальными накидными головками, которые имеются в хозяйстве далеко не каждого домашнего умельца, либо спилить часть обычного гаечного ключа болгаркой, либо стараться справиться как-то так. Все остальные действия, кроме откручивания заборной арматуры, нужно повторить по предложенному плану, а на место старых деталей, установить новые. Запомните, подобные действия придется повторять каждые 5-7 лет, если за это время не подразумевается ремонт в санузле и полная замена бачка. Так что будьте готовы к подобным перипетиям, а опыт обычно приходит с годами.
Общие сведения
Детали сливного бачка
Внутренняя арматура сливной емкости выполняет основные функции унитаза. В бачок подается жидкость, с помощью кнопки вода выливается.
Части внутренней конструкции:
1.механизм, наполняющий водой емкость.
2.устройство, с помощью которого происходит слив набранной воды. Оно может иметь вид штока либо рычага, либо кнопки с одним или двумя режимами.
Данные элементы в бачке присутствуют во всех типах бачка, и в старых советских унитазах.
Внимание! Бачки могут иметь различную внешнюю форму, материал изготовления, но все приборы наделены основными функциями: контроль за набором воды, ее расход. Конструкция типового сливного бачка содержит поплавок со сливной колонкой
Конструкция типового сливного бачка содержит поплавок со сливной колонкой.
Все детали в бачке связаны друг с другом. При поломке одного механизма может повредиться вся арматура.
Ремонт поплавка
Частой причиной поломки является постоянная утечка воды из емкости. Эта проблема происходит из-за неисправности поплавкового механизма, который регулирует объем поступающей воды в сливную емкость. Поступление жидкости отключается автоматически, когда она достигает максимального уровня.
Какие причины вызывают неисправность поплавка:
1.сломался клапан, отвечающий за впуск жидкости в емкость слива.
2.неверно расположен рычаг, включающий за слив.
3.не отрегулирована работа поплавка.
Сначала следует осмотреть поплавок на внешние повреждения. Деталь выполнена из пластика, полая внутри. С течением времени на поверхности могут появиться трещинки, через которые внутрь устройства попадает вода, устройство тяжелеет и тонет. В данной ситуации поплавок подлежит замене. Надо открутить гайку, с помощью которой крепится механизм, вместо старого поставить идентичный.
Современные модели емкости вместо поплавкового механизма имеют сливную колонку, во время поломки ее стоит полностью заменить. Иногда колонки оснащены механизмом регулировки, который отвечает за наполнение резервуара, также за объем выпускаемой жидкости.
Впускной клапан внутри бачка: особенности проверки и замена
При неисправности узла, с помощью которого рычаг двигается, следует заменить его.
Причиной, по которой не перестает сливаться вода, является поломка клапана, впускающего воду.
В этой ситуации поплавок работает исправно, но сливная емкость регулярно наполняется жидкостью, затем сливается. Клапан может выйти из строя, потому что в трубопроводах скачет давление.
Специалисты рекомендуют сделать замену детали, которое имеет простой механизм, его можно приобрести в каждом магазине сантехники. Перед покупкой надо демонтировать сломанный и купить такой же.
Выпускающий клапан также может сломаться и стать причиной утечки воды.
Данный клапан не подается ремонту, его заменяют целиком на новое устройство. При демонтаже надо осмотреть уплотняющие прокладки сифона, они могут износиться и давать течь. Тогда следует заменить только прокладки.
Ремонт неисправностей арматуры
Неприятности обычно случаются неожиданно, когда нет возможности вызвать специалиста или обратиться за помощью к более знающим людям, поэтому всегда нужно быть готовым к самостоятельным действиям.
Поломки поплавкового механизма могут вывести из строя работу сливного бачка, а смывать каждый раз водой из ведер – занятие неинтересное. Разберемся, как быстро поменять или починить поплавок в унитазе, если он пришел в негодность.
Нарушение герметичности пластикового шара
При износе старого поплавка может возникнуть трещина, которая со временем превратится в отверстие. Сквозь пробоину внутрь пластикового шара начнет поступать жидкость, и он уже не сможет всплывать и блокировать впускной клапан. Возникает проблема – постоянная течь воды в унитазе. Потери воды очень быстро превращаются в финансовые издержки.
Выясним, как этого избежать:
- отключаем воду;
- снимаем поплавок;
- вытираем его насухо;
- замазываем трещину водостойким герметиком;
- просушиваем;
- фиксируем поплавок в бачке;
- поверяем его работу.
Ремонтировать поплавок с большим отверстием или полностью прохудившимся пластиком не имеет смысла, в этом случае мчимся в магазин и приобретаем для замены новую деталь.
Если кран-поплавок наполняется водой из-за прорванной мембраны или трещины в клапане, это герметизирующее приспособление необходимо поменять:
Перекос поплавковой конструкции
Вследствие износа резиновых (силиконовых) уплотнителей или из-за плохого качества воды может произойти перекос поплавкового устройства стаканного типа.
Пластиковый поплавок «заедает» при каждом спуске воды ли он вообще перестает двигаться вверх-вниз относительно направляющих «ползунков». В зависимости от его положения или прекращается поступление воды в бак, или, напротив, она постоянно льется, перетекая прямиком в канализацию.
Частой причиной поломок является плохое качество водопроводной воды. Она характеризуется большим содержанием извести и ржавчины, которые оседают на стенках «стакана» и на штоках (держателях, направляющих)
Для начала попробуйте почистить механизм без разборки всей конструкции. Возможно, движение поплавка тормозит попавший в воду мусор. Если это не помогает, придется перекрыть воду, демонтировать бак, а затем и поплавковый блок. Сливное устройство можно не трогать.
Дальше проводим диагностику и действуем по результатам: исправляем положение поплавка и устанавливаем его на место или полностью меняем блок, отвечающий за впуск воды.
Чаще всего поломки, связанные с изменением положения конструкции, исправляются быстро, тогда как изношенные приборы лучше не чинить, а заменять новыми.
Установка и крепление бачка к унитазу: встраиваемого, подвесного и для унитаза-компакт
Жилое помещение можно назвать благоустроенным только тогда, когда исправно функционируют все оборудование, установленное для комфорта человека, в том числе и унитаз. Его полноценная работа зависит от того, верно ли произведено крепление бачка к унитазу и герметично ли он соединен с водопроводной трубой. В идеале не должно быть протечек и проблем со сливом воды.
Какой у вас сливной бачок?
Правильная установка бачка унитаза напрямую зависит от его вида. Деление на виды соотносится с местонахождением и способом установки оборудования.
Выделяют три основных вида:
- Расположенный внизу элемент комплекта унитаз-компакт. Чаша унитаза имеет широкую полочку, к которой монтируется сливная емкость. Вода спускается нажатием на рычаг или кнопку.
- Автономный. Он находится наверху в подвешенном к стене состоянии, с унитазом соединяется с помощью сливной трубы. Чтобы спустить воду, необходимо дернуть за цепочку (или веревку), свисающую вниз.
- Встроенный. Специальная модель, разработанная для подвесного унитаза. Унитаз крепится к стене, резервуар с водой находится внутри нее. Слив производится нажатием на кнопку в стене. Для экономии воды используют две кнопки: для полного или частичного слива.
Монтаж бачка унитаза-компакт
Перед установкой следует подготовить необходимые детали:
- сливную арматуру, которая будет находиться внутри бака;
- прокладку для уплотнения между главными частями — емкостью и унитазом;
- гибкий шланг для подсоединения к водопроводной трубе;
- комплект крепежных болтов, гаек и резиновых прокладок конусообразной формы;
смазку для исключения возникновения коррозии на крепеже.
Бачок для унитаза-компакт продается в комплекте и после установки образует с унитазом единое целое
После подготовки деталей необходимо поэтапно произвести крепление сливного бачка к унитазу. На полочку чаши кладется уплотнительная самоклеящаяся прокладка, которая будет препятствовать протеканию. На нее ставится сливная емкость и присоединяется к полочке крепежными болтами, которые с обратной стороны фиксируются гайками. Закрепленный бак с помощью гибкого шланга подсоединяют к трубе с холодной водой. Прокладка в шайбе также препятствует протеканию. После окончания работ следует набрать воду и произвести тестовый слив. Отсутствие протечек и верная работа сливной арматуры говорят о правильной установке.
Установка автономной навесной модели
Бачок располагается отдельно, монтаж производится к верхней части стены. Бачок и унитаз соединены между собой сливной трубой.
Автономный сливной бачок устанавливается над унитазом: либо на уровне классической конструкции, либо очень высоко — под потолок
Порядок действий по монтажу:
- присоединяем трубу к унитазу, отмечая место нижнего крепления на стене;
- рассчитываем высоту нахождения бачка, поднимая его на трубе;
- отмечаем места крепления, проверяем их горизонтальное положение при помощи уровня;
- крепим емкость с трубой к стене, используя кронштейны и дюбеля;
- соединяем трубу и унитаз;
- подсоединяем бачок к водопроводной трубе.
В конце работы – тестовое испытание.
Инсталляция бачка в стену
Встраиваемая емкость идет в комплекте с крепящимся к стене унитазом. Бак, сделанный из прочного пластика, скрывают в стене из гипсокартонных панелей.
Такой комплект занимает меньше места и выглядит эстетично. Часто подвесную модель приобретают в паре с биде. Большой плюс встроенного бака – его сохранность. Единственный минус всего комплекта – высокая цена.
Установка сливного бачка унитаза заканчивается монтажом стены таким образом, чтобы снаружи видны были только кнопки на декоративной пластине
Крепеж для установки (монтажная рама, болты) обычно идет в комплекте. Как установить бачок унитаза, подробно говорится в инструкции по монтажу, которая также, как правило, прилагается. Бачок подвешивается на раму, затем регулируется объем слива. Две кнопки позволяют выбирать полный или частичный слив, например, 6 л и 3 л. Это предусмотрено для экономии воды.
Если надо заменить старый сливной бачок?
Поэтапная замена бачка унитаза происходит по следующему алгоритму:
- Отсоединение старого бака от водопроводной трубы. Перед этим следует перекрыть воду.
- Демонтаж бака – отворачивание болтов при помощи ключа. Очистка полочки от следов ржавчины или извести.
3. Установка нового бака. Производится так же, как описано выше.
4. Подключение оборудования к водопроводу.
5. Настройка уровня воды.
6. Установка крышки и сливной кнопки.
При замене сливного бачка унитаза следует обязательно проверить все крепежи и прокладки
Правильная установка сливного бачка – гарантия долгой исправной эксплуатации оборудования.
Как устроен унитаз
Унитаз состоит из туалетной чаши, сливного бачка и сиденья с крышкой. Чаша служит основанием и крепится к полу винтами. В ней располагается сифон, который соединяется через манжету или гибкую гофру с канализацией. Главная функция сифона — быстрый смыв за счёт гравитации потока и разности давлений. Эта деталь постоянно заполнена водой и работает как гидрозатвор, не давая распространяться неприятным запахам.
Бачок для смыва устанавливается либо на полке чаши — в унитазах‑компактах, либо крепится к стене — в сантехнике старого образца. Сбоку или снизу ёмкость подключается к водопроводу гибкой подводкой, которая соединяется с заливной арматурой. Последняя, в свою очередь, оборудована поплавковым клапаном, управляющим заполнением бачка водой до нужного уровня.
Там же, внутри, размещается сливная арматура, отвечающая за спуск воды. Именно к ней через специальный механизм присоединяется кнопка, с помощью которой мы управляем смывом. Для защиты от переполнения сливная арматура имеет патрубок перелива. Через него в случае неисправности поплавкового клапана вода стекает в унитаз, а не на пол.
Установка нового резервуара
Рассмотрим монтаж нового бачка с поднимающейся кнопкой для слива воды, поскольку кнопочные емкости с нажатием поступают обычно с установленной арматурой. Перед монтажом нужно проверить совместимость деталей. Если окажется, что какая-то из них с браком, ее нужно поменять на качественное изделие.
После этого можно производить пошаговую установку:
Шаг №1. Монтаж клапанного устройства для слива. Для этого вместо старой прокладки на патрубок установить новое уплотнение, и после этого завести его снизу через отверстие в дне бака. Затем необходимо поменять еще одно уплотнительное кольцо внутри бака и закрепить патрубок на резервуаре пластиковой гайкой.
Шаг № 2. Монтаж впускного клапана. Он производится по тому же принципу, что и выпускной клапанный механизм: надеть прокладку, просунуть в бачок, поменять второе уплотнение и закрепить весь комплект накидной пластмассовой гайкой. Для предохранения от утечек воды перед наложением уплотнительных прокладок, рекомендуется на них нанести слой герметика.
Шаг № 3. Установка уплотнительной прокладки. В некоторых изделиях ее устанавливают на прилив унитаза в специальный паз, а на каких-то – манжета одевается на патрубок при выходе. В любом случае, во избежание протечек уплотнение рекомендуется поменять на новое и смазать герметиком с обеих сторон.
Шаг № 4. Крепление бака к унитазу. Вначале необходимо установить пластмассовое сиденье унитаза, выровнять его относительно бачка и совместить отверстия
Затем установить сверху крепежные пластмассовые или металлические с резиновыми прокладками болты и осторожно затянуть их гайками. Во время фиксации следить за положением манжеты, чтобы не было ее сдвижки.
Взаимодействие компонентов сливного бачка
Под крышкой бачка располагаются узлы и важные компоненты, которые обеспечивают правильную эксплуатацию унитаза. Благодаря двум узлам конструкции набирается и сливается вода.
Подробный обзор механизмов и принципа работы даст возможность самостоятельно обслуживать узлы.
Узел, отвечающий за набор воды, состоит из следующих компонентов:
- штуцер набора;
- гибкий шланг;
- запорный механизм;
- скрутка;
- поплавок.
Процесс набора воды прост и начинается с гибкого шланга. Его подсоединяют к трубе водопровода и к штуцеру, который встраивается в сливной бачок. Клапан штуцера регулирует набор воды по принципу запорного устройства. Вода набирается, когда клапан в открытом положении, и перестает набираться, если клапан закрыт.
Оптимальный уровень воды в бачке устанавливается скруткой и поплавком. Если поплавок находится в нижнем положении, клапан пропускает воду внутрь, а при поднятии поплавка до определенного уровня процесс набора прекращается.
В механизме слива меньше компонентов. Вода сливается после нажатия кнопки, которая приводит в действие рычаг. Когда нажимается кнопка, рычаг поднимает запорный клапан и вода сливается в унитаз.
Взаимодействие компонентов происходит в процессе слива воды. После закрытия сливного механизма поплавок приводит в действие клапан штуцера.
Замена механизма наполнения бачка унитаза
Боковое подведение воды к бачку унитаза
Работа производится в следующей последовательности:
- Определение диаметра трубы водозаборной арматуры.
Стандартный внутренний диаметр канализационных труб, подводящих воду, 10 или 15 мм. Это соответствует 1/2 или 3/8 дюйма. Правильное определение этой величины позволит купить подходящую арматуру.
Самый простой способ определить внутренний диаметр трубы – измерить ее внешний диаметр и сравнить со стандартными значениями. Так, 15 мм, измеренные линейкой по внешней стороне трубы, будут соответствовать 3/8 дюйма ее внутреннего диаметра, 20 мм – 1/2 дюйма.
Совет от профессионала: Можно измерить расстояние между гранями гайки гибкого шланга. В этом случае 20 и 25 мм будут соответствовать 3/8 и 1/2 дюйма внутреннего диаметра.
- Подбор необходимой арматуры.
Визуально тип подходящей арматуры можно определить, подняв крышку бачка унитаза. Остается только приобрести такую же конструкцию (она продается уже в собранном виде), и можно приступать к ремонту.
Традиционная и современная арматуры сливного бачка
- Монтаж новой водозаборной арматуры:
- Перекрыть воду, поступающую в унитаз.
- Снять крышку бачка, спустить всю воду.
- Демонтировать старую водозаборную арматуру. Для этого необходимо открутить одной рукой гайку гибкого шланга, придерживая арматуру другой рукой. Вам могут понадобиться два гаечных ключа. Если гайка затянута, как говорится, на совесть, вторым ключом надо придерживать арматуру. (В случае если замена сливной арматуры пока не требуется, она может несколько помешать демонтажу.)
Совет от профессионала: При использовании двух ключей для откручивания гайки возможны некоторые сложности из-за особенностей устройства бачка, в котором мембранный клапан расположен внизу. Придется либо укорачивать стандартный ключ болгаркой, либо мастерить удобный захват из подручных материалов.
- Осмотреть старую прокладку на предмет возможности ее повторного использования. При необходимости прокладку заменить новой.
- Новую водозаборную арматуру установить таким образом, чтобы ее части не соприкасались ни со стенками бачка, ни со сливной арматурой.
- Подключить воду.
Схема установки новой арматуры сливного бачка
- Проверка правильности монтажа.
После пуска в систему воды может понадобиться некоторая корректировка установки нового оборудования: незначительное подтягивание гайки мембранного клапана, либо небольшая регулировка местоположения поплавка наполнительной арматуры.
Более сложная и продолжительная регулировка требуется в случае использования арматуры со штоковым клапаном.
Подвод воды к бачку снизу
В отличие от варианта бокового подвода воды к бачку унитаза в этом случае придется немного больше повозиться с заменой пришедшей в негодность наполнительной арматуры.
Основным препятствием может стать то, что унитаз располагается вплотную к стене, и там же расположены трубы канализации, подающие в бачок воду. Чтобы качественно и надежно присоединить новую водозаборную арматуру, потребуются те же инструменты, что и в первом случае (при подводе воды к бачку сбоку).
Сама технология проведения работ практически ничем не отличается от вышеизложенной. Как видите, замена арматуры сливного бачка вполне осуществима и не слишком продолжительна по времени. Стоит лишь учитывать, что подобную операцию, возможно, придется повторять примерно раз в 5-10 лет.
Выбор нового сливного бачка
Среди всего разнообразия сантехнического оборудования, бачки для сброса воды по конструкции являются самыми сложными. На рынке представлены разнообразные модели, которые порой приводят в растерянность покупателя.
Приведем несколько рекомендаций по выбору этого непростого сантехнического изделия.
Моноблок
Это унитаз с установленным резервуаром внутри корпуса. Это простое решение при выборе, так как монтаж требует подсоединить лишь две трубы – для подачи воды и ее слива. Такая установка – достоинство таких систем. Однако при случившейся серьезной поломке в одном из модулей требуется поменять все монолитное изделие.

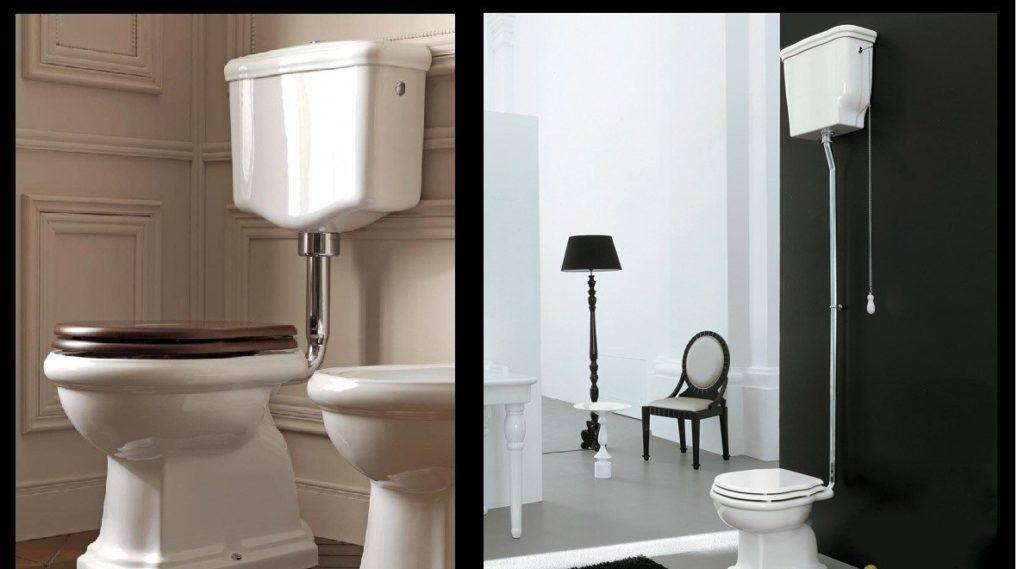

Навесной бачок
Самый востребованный вариант устройства, позволяющий комбинировать всевозможные сливные бачки и унитазы.
Он предполагает три вида расположения емкостей:
- Высокое. Унитаз и бак для смыва соединены длинной трубой, и такое расположение обеспечивает сильный напор воды в трубе. Сейчас эти системы изживают себя ввиду малопривлекательного вида, несовершенной фурнитуры и значительного шума при спуске жидкости.
- Низкое. Сливная емкость крепится к стене и соединяется с унитазом короткой трубой.
- Компакт-бачок. Хотя внешне он похож на моноблочную модель, но это две разные части, собранные в одну конструкцию.
Арматура
Внешне похожие эти сантехнические приборы имеют кардинально отличающееся конструкции внутри бачков. Они имеют отличие по устройствам смыва и поступления воды в бачок.
Механизм бачка для слива воды также состоит из разных модулей:
- Рычажный. Такой способ слива воды применяется в отдельно установленных накопительных емкостях (при верхнем и нижнем расположении).
- Штоковый. При такой схеме подъем спускного клапана и слив воды происходит за счет поднятия штока за выходящую наружу кнопку.
- Кнопочный. Жидкость вытекает от кнопки слива, утопленной в крышке бачка. После нажатия на нее через сопрягаемую систему рычагов происходит подъем клапана и вода выходит в унитаз.
- Двухкнопочный. Современные модели бачков, позволяющие выбирать между полным и половинным спуском воды. Такие емкости значительно снижают расход воды.
Существуют также пневматические системы бачков унитаза, но они не нашли широкого применения из-за сложной фурнитуры.
Подача и перелив воды
Сливные бачки подразделяются по способу подачи воды и предохранению от перелива.
В зависимости от расположения подающей трубы они бывают:
- С боковой подводкой. Классическое подсоединение – имеющее возможность правого или левого подключения. Недостатком является шумовой эффект при наборе воды и расположение труб на виду.
- С нижней подачей. Характеризуется бесшумной работой и скрытностью подводящей магистрали.
В системе подачи и предохранения емкости от перелива основную роль играет поплавок, который выделяется по своему действию и конструктивному исполнению.
Материал корпусов
Бачки также различаются по материалу корпуса:
- Чугунные. Такие емкости отдельно установлены на стене и соединяются с унитазом длинной трубой.
- Эмалированные. Бачки низкого расположения. Ввиду нарушения целостности покрытия и коррозии не нашли широкого применения.
- Пластиковые. Бюджетный вариант. Основные недостатки: теряется облицовка из-за загрязнений, налета и царапин; небольшая стойкость к биологическому воздействию.
- Фаянсовые. Самые востребованные и практичные изделия из этого ряда. Легко моются, с большим сроком эксплуатации и имеющие прекрасный внешний вид.
Количество сливных изделий и разнообразие внутренней фурнитуры впечатляет. Кроме этих разновидностей существуют резервуары, выполненные в эксклюзивном варианте по заказу: из бронзы и с программным управлением, работающие от пульта. Но поменять такие приборы могут люди с довольно высокими доходами.
