Замена чугунного лежака (1 из 3 )

Как изменить высоту приемного отверстия в стояке

Если вы переносите приемное отверстие ниже, учитывайте, что стояк – общедомовая коммуникация. Если вы что-то сделаете неправильно, и лишите соседей сверху возможности нормально пользоваться туалетом, ничем хорошим для вас это не обернется.

Если вы врезаете канализацию в стояк ниже, чем она подключена, учитывайте следующее. Без повреждения плиты перекрытия минимальная высота приемного отверстия от пола 2,5 см. Чтобы подключить лежак к стояку, необходимо использовать хомут, который перекрывает сливное отверстие не меньше, чем на четверть диаметра в каждую сторону.

Диаметр лежака 90-110 мм, поэтому, чтобы опустить ниже, чем на 2,5 см, необходимо повредить плиту перекрытия.

Подробно процесс подключения к стояку описан в статье Врезка в канализационную трубу — основные правила и моменты врезки.

Если вы не профессиональный строитель, не повреждайте плиту перекрытия. Это опасно для жизни. По российскому законодательству внесение изменений в конструкцию здания без согласования с городским отделом архитектуры незаконно, и карается крупным штрафом.

Если минимальное расстояние от пола до приемного отверстия стояка не позволяет создать правильный уклон, поднимайте приемное отверстие лежака. Для этого поднимайте уровень пола или уровень установки сантехнических приборов.

Какие разновидности бывают

            Разобравшись,
что такое лежак
канализации, необходимо выяснить, какие есть варианты конструкции этого
участка системы. поскольку речь идет о трубопроводах, надо уточнить их размеры
и особенности.

Несмотря на кажущуюся простоту,
есть существенные отличия в их размещении и назначении. Многие ошибочно думают
про канализационные
лежаки, что это одинаковые участки системы, ничем не отличающиеся в
любом здании. Однако, есть несколько видов горизонтальных трубопроводов. Прежде
всего, надо разделить их по месту размещения:

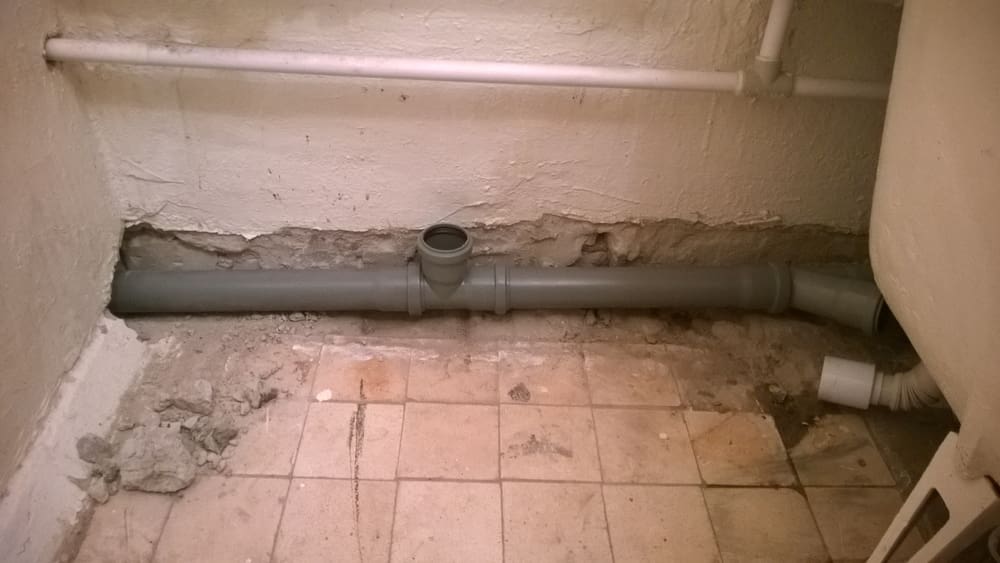

  • квартирный лежак. Подключен одним концом к
    стояку, а второй проходит до самого отдаленного сантехнического прибора,
    стиральной или моющей машины. Большинство квартирных линий имеют диаметр 50 мм,
    который соединяется с коротким участком на 110 мм перед самым входом в стояк;
  • подвальный лежак. В него переходит стояк, а
    второй конец подвального участка соединяется с узлом выхода из дома. Диаметр
    подвального участка 110 или 160 мм.

Квартирные участки горизонтальной
разводки являются собственностью владельца помещения. Он обязан содержать,
обслуживать и ремонтировать их самостоятельно, или нанимать специалистов за
свои деньги. В отличие от него, подвальный лежак канализации относится к общедомовому
имуществу, как и стояк. Это относится к многоквартирным домам, так как в
частном доме вся внутренняя система является собственностью владельца.

Материал труб

Для сборки может быть использован
разный материал труб:

  • чугунные. Они прочные и надежные, способны долго
    служить без замены. Чугунные лежаки выдерживают значительные нагрузки, не
    боятся контактов с химическими составами или перепадов температуры;
  • пластиковые. Имеют малый вес, гладкую внутреннюю
    поверхность. подавляющее большинство современных систем собраны из пластиковых
    труб, так как они дешевле и значительно проще в монтаже.

Если заходит речь о внутренней
части системы, необходимо уточнять — канализационный лежак, что это, квартирный или
подвальный элемент, из какого материала собран и в каком доме он находится. Это
важный момент, поскольку в частном доме он один (обычно), а в многоквартирном
доме подвальных трубопроводов столько, сколько подъездов. Они соединяются в
единый трубопровод только перед самым выходом из дома (а иногда и не
соединяются, для каждого подъезда делается собственный узел выхода). Если не
определиться сразу, о каком именно элементе идет речь, неизбежны недоразумения
и ошибки.

Оптимальный материал для тройника

Как правило, выбирают тройник стояка канализации
из того же материала, что и остальные элементы системы. Для пластикового стояка удобнее
всего использовать тройник из ПВХ. Если все детали из чугунные, то используют чугунный тройник канализации.
При выборе учитываются разные факторы:

  • на тройник оказывает давление остальная часть вертикальной сборки, расположенная над ним. Если работы производятся на нижнем этаже многоквартирного дома, нагрузка будет достаточно высокой. Как правило, чугунные трубопроводы не крепят к стенам, надеясь на самонесущую способность материала. При замене это становится заметной проблемой;
  • сборка пластиковых элементов проще и быстрее. Они соединяются в раструб, снабженный уплотнительными кольцами. Достаточно лишь вставить один элемент в другой. Чугунные трубы надо уплотнять отдельно, заделывать зазор в раструбе цементным раствором или другими составами.

Кроме этого, надо помнить о
присоединении остальной части внутренней канализационной линии. Обычно она из пластиковых
труб диаметром 50 мм. Если использован чугунный узел, понадобится
соответствующий переходник.

Важный момент состоит в том, что
тройников два. Один встроен непосредственно в стояк и обеспечивает отвод на
горизонтальную часть. Второй подключен к этому отводу и нужен для подключения
унитаза. Такая схема сборки характерна для большинства квартир. Если производится замена тройника канализации,
то меняют, как правило, сразу оба элемента. Однако, иногда один тройник
чугунный, второй — из ПВХ.

Этот вариант вполне допустим,
понадобится лишь резиновый переходник для соединения пластикового и
металлического элементов. Существует еще один тип подобных элементов,
называемый «ревизия». Его отвод используется как технологическое отверстие для прочистки или обслуживания системы. После
выполнения работ люк закрывают специальной герметичной крышкой.

Правила монтажа

Прежде чем приступать к монтажным работам в многоквартирном доме, потребуется оповестить соседей, чтобы они временно не использовали сантехнические приборы. Потом необходимо перекрыть водоснабжение и освободить рабочее место от посторонних предметов.

Если вы планируете замену старого разветвителя, прежде всего необходимо демонтировать изношенную деталь. Даже ветхие чугунные разветвители обладают достаточной прочностью, чтобы разбить их молотком, нужно приложить немалое усилие. Необходимо произвести расчеканку соединений и расшатать фитинг на стыках. При выполнении таких работ требуется аккуратность, чтобы избежать повреждения целых элементов.

Перед сборкой лучше провести обработку мест стыковки силиконовым сантехническим герметиком. Это поспособствует легкому и надежному соединению, предотвратит возможные протечки и появление грибка.

Установка крестовин может выполняться в вертикальной плоскости на магистральных канализационных ветках и в горизонтальной – в дополнительных ответвлениях.

В первом случае установка проводится таким образом:

  1. Монтируется сливная труба, на которую будет посажена крестовина.
  2. Уплотнитель из резины промазывается сантехническим силиконом.
  3. Разветвитель ставится так, чтобы отводы располагались в одной плоскости с несущей стенкой.
  4. Конструкция временно закрепляется к стене так, чтобы до крестовины оставалось 50–70 мм для удобства последующей установки труб.
  5. Монтируется отвод в вертикальном направлении.
  6. По общей технологии выполняется установка горизонтальных отводов, учитывая наклон трубных отрезков в сторону разветвителя под углом 3–5 градусов.

После установки всех отводов крестовина жестко закрепляется на несущей стенке.

В горизонтальном направлении конструкцию монтируют с учетом наклона выходного патрубка под углом 3–5 градусов к горизонтальной плоскости. Установка проводится в пять этапов:

  1. Монтаж и закрепление отводной трубы.
  2. Обработка сантехническим силиконом мест стыковки.
  3. Монтаж разветвителя с соблюдением уклона.
  4. Поочередная установка трубы прямого входа с учетом угла наклона и боковых патрубков.
  5. Фиксация получившейся конструкции хомутами и направляющими.

Обустройство разветвителя сложной конфигурации с отводами разного сечения проводят аналогично, при этом учитывая расположение отводящих элементов по направлениям.

Особенности демонтажа старого чугунного стояка

Запомните, что работая с чугунными изделиями, стоит соблюдать осторожность. Этот материал чрезвычайно хрупок. Если вы проводите индивидуальную замену канализационных труб с чугуна на пластик, высок риск повреждения чугунного стояка у соседей

Поскольку демонтаж подразумевает работу кувалдой, то труба запросто может треснуть, а это чревато потопом у соседей. Именно по этой причине рекомендовано проводить работы одновременно

Если вы проводите индивидуальную замену канализационных труб с чугуна на пластик, высок риск повреждения чугунного стояка у соседей. Поскольку демонтаж подразумевает работу кувалдой, то труба запросто может треснуть, а это чревато потопом у соседей. Именно по этой причине рекомендовано проводить работы одновременно.

Запомните, что оставлять некоторые участки чугунных труб между перекрытиями опасно и неправильно. Даже сели видимых повреждений нет, изношенный материал мог покрыться микротрещинами, из-за которых в будущем внутри стены может возникнуть «ароматная» протечка. А за нее, конечно же, придется отвечать хозяину, недобросовестно выполнившему реконструкцию канализации.

Если соседи все же не соглашаются на замену канализационных чугунных труб, то вопрос легко решается через управляющую компанию. Так, в сумму дальнейших коммунальных счетов будет входить пункт «Капитальный и текущий ремонт водопроводной системы». Если оформить сделку таким способом, оплата за замену канализационной системы проводится из уплаченных жильцами средств.

Чугунные трубы наряду с преимуществами обладают и массой недостатков. Потому сегодня рекомендовано установить более дешевый, но отнюдь не худший вариант – пластиковую канализацию.

Особенности монтажа или замены

            Канализационный лежак — это участок самотечной или напорной системы водоотведения. В зависимости от типа сети, применяют разные правила монтажа. Если строится напорная линия, используются специальные трубы, рассчитанные на определенные нагрузки. Угол наклона и прочие особенности в данном случае роли не играют, основным условием становится прочность и герметичность линии.

Все горизонтальные трубопроводы
самотечных систем водоотведения укладывают под заданным уклоном. Величина этого
угла обратно пропорциональна диаметру трубы. Например, квартирный лежак канализации в
многоквартирном доме диаметром 50 мм укладывают из расчета 3 см высоты
на метр длины трубы. То есть, для 5-метрового лежака перепад между крайними
точками составит 3 × 5 = 15 см. Для подвальных труб диаметром 110 мм соотношение
меняется. Уклон составляет 2 см на каждый метр (для 5-метрового участка разница
составит 10 см). если труба диаметром 160 мм, уклон еще меньше и равен 8 мм/м.

Эти значения необходимо соблюдать, поскольку от них зависит нормальная работа сети. Если уклон превысить, вода будет уходить быстро и не успеет захватить с собой органику. Образуются засоры. Если же уклон будет слишком мал, органика просто осядет и прилипнет к стенкам. В результате также образуются наслоения и засоры.

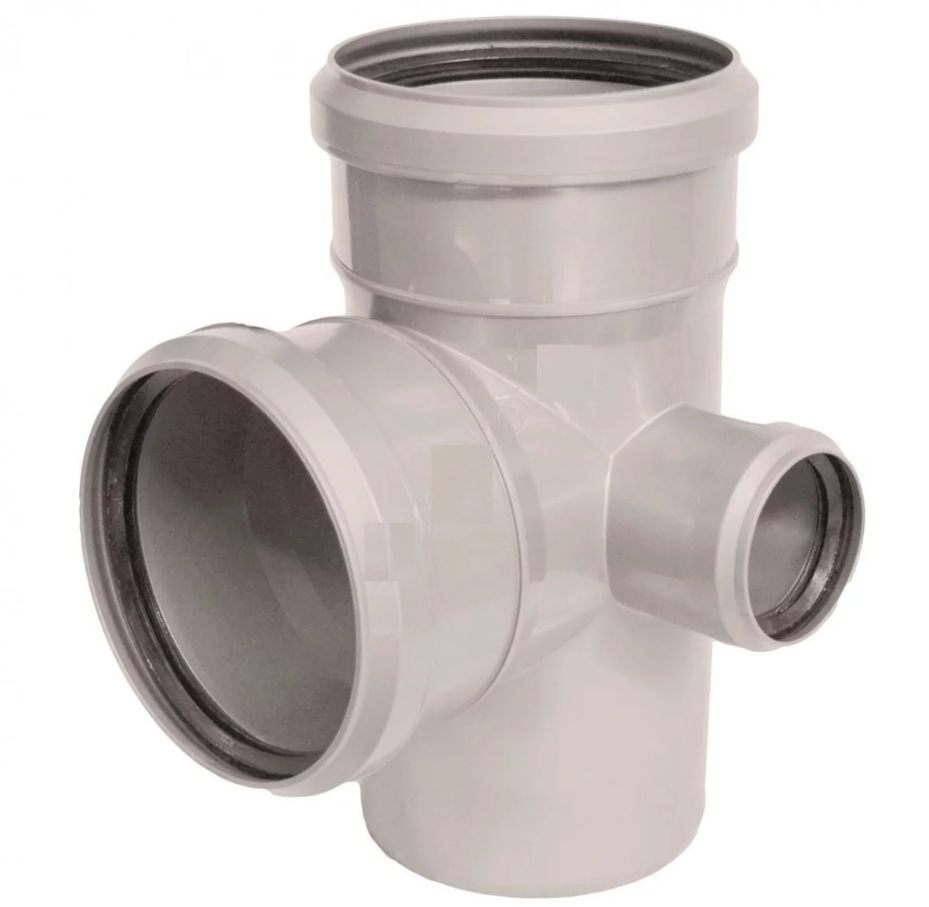

Назначение крестовины и материал изготовления

Крестовина используется для подключения к стояку двух и более водоотводов

Крестовина – это незаменимый элемент в канализационном трубопроводе, служит для подключения дополнительных коммуникационных ответвлений. Сантехнические изделия изготавливают из прочного материала. Они имеют гладкую внутреннюю поверхность, что способствует снижению рисков образования засоров в канализационной магистрали.

Современные фитинги производятся из полипропилена и ПВХ. Полипропиленовые изделия износостойки, не издают лишнего шума, прекрасно работают при температуре до 95 градусов. Также они невосприимчивы к разнообразным химическим веществам, перед применением не нуждаются в дополнительном покрытии либо покраске. Качественная крестовина довольно эластична, а это значит, что ее применение способствует бесперебойной эксплуатации канализационной системы в продолжение полувека.

Поливинихлоридные детали чуть менее прочны и износостойки. Но они стоят дешевле.

Не вышли из применения и чугунные крестовины для разводки канализационных труб. Благодаря прочности, ЧК используются в промышленности, на горнодобывающих предприятиях, химических заводах и других типах производств.

Какие инструменты и материалы понадобятся для замены

Для того, чтобы поменять тройник, понадобятся
следующие инструменты:

  • болгарка с отрезным диском для резки чугуна или пластика;
  • длинная отвертка или стамеска для удаления цементного уплотнения чугунных раструбов;
  • смазка для ремонтной муфты (годится обычный шампунь);
  • новый тройник;
  • кусок прямой канализационной трубы того же диаметра, что и основной трубопровод;
  • проходная муфта;
  • переходник с чугуна на пластик (если надо);
  • приспособление для подвески вертикальной трубы (выбирается по ситуации);
  • молоток, можно с резиновым бойком.

Если производится замена крестовины канализации,
порядок действий и набор инструментов понадобится такой же. Перечислены только
самые необходимые предметы. Разбирать
стояк не просто. Нужна прочная и надежная подвеска. Чтобы не обрушить верхнюю
сборку. Обычно используют хомут, который крепят к стене. Необходимо учитывать,
что туалет типовой
квартиры не вместит большие конструкции. Поэтому надо делать подвеску
максимально компактной. Даже совмещенные туалеты (как в хрущевке) сильно ограничены в рабочем
пространстве. Поэтому, перед тем, как заменить чугунный тройник в стояке канализации, надо
продумать порядок действий

Важно обеспечить свободный доступ к участку работ и
надежную поддержку верхней части стояка

Кроме этого, необходимо оповестить
соседей о времени начала работ. Если во время замены кто-нибудь воспользуется
канализацией, все содержимое трубы окажется на вашем полу

Важно правильно
организовать процесс, чтобы он прошел быстро и с нужным результатом

При монтаже

При монтаже необходимо обеспечить
заданный уклон. Проще всего это сделать, если труба крепится к стене. Тогда
будет достаточно наметить ось трубы на ее поверхности и установить по линии
несколько хомутов. Сборку начинают от тройника, постепенно удаляясь от него в
сторону самого дальнего прибора. Трассировка линии определяется конфигурацией
помещения, но не следует делать резких поворотов. Оптимальный вариант —
прямая труба. Перед монтажом надо измерить длину линии и запастись необходимыми
отводами для подключения всех сливных гарнитур.

            Замена лежака канализации делается тем же способом, что и монтаж, только сначала надо будет разобрать старый трубопровод. Сначала надо отключить воду, чтобы случайно не затопить помещение. Затем отключают сантехнику, стиральные и посудомоечные машины. После этого разбирают трубу, двигаясь от конца к стояку.  Последним действием устанавливают новый участок трубы в обратной последовательности.

Как производится демонтаж стояка

Перед тем, как заменить тройник в стояке
канализации, понадобится частично разобрать вертикальную часть
системы.  Учитывая технологию соединения
труб, можно применить два способа разборки:

  • последовательный демонтаж всего стояка, начиная с верхней точки;
  • частичная разборка участка стояка в одной квартире.

Первый вариант можно применить в
случае, если работы производятся на предпоследнем или верхнем этаже здания.
Чаще всего используется второй способ — частичная разборка.

Схема действий:

  • перекрывают воду в квартире;
  • временно демонтируют унитаз;
  • отсоединяют горизонтальную часть системы;
  • стояк перерезают примерно на высоте 1-1,2 м над уровнем пола;
  • вынимают оставшуюся часть прямой трубы;
  • извлекают дефектный элемент.

Пластиковую трубу перерезать
несложно. Если стояк чугунный, резку выполняют по определенной схеме:

  • делают два надреза друг над другом;
  • стояк надежно подвешивают за верхнюю часть, чтобы обеспечить неподвижность расположенной выше сборки;
  • в верхний надрез вставляют стамеску или зубило, несильными ударами выламывают часть трубы;

после этого перерезают оставшуюся часть и вынимают дефектные элементы.

Замена чугунного тройника канализации — процедура,
требующая аккуратности и тщательности. Вытаскивать проблемный элемент довольно трудно. Особенно, если
стояк до этого отработал много лет и все соединения намертво сцементировались. Детали
надо извлекать аккуратно, не слишком раскачивая их в гнездах. Если сохранность
узлов, подлежащих замене, не имеет значения, то раструб нижней части стояка
обязательно надо сохранить в нормальном состоянии

Это важно, так как заменять нижнюю часть
придется из квартиры, расположенной ниже этажом. Это создаст ненужные
сложности, поэтому следует избежать подобной опасности

Иногда вместо тройника
используется крестовина.
Обычно ее применяют в квартирах старой постройки или в частных домах. Замена крестовины в стояке
канализации практически ничем не отличается, только отсоединять
горизонтальную часть системы придется с двух сторон.

Необходимые инструменты и материалы:

  1. Перфоратор;
  2. Зубило, молоток;
  3. Крепкий нож;
  4. Небольшая “болгарка”;
  5. 3-4 отрезных диска диаметром 125 мм и 1 шлифовальный;
  6. Старая стамеска, Несколько отвёрток разной ширины,длины и остроты;
  7. Защитные очки, респиратор, головной убор;
  8. Стальной клин для разбивания частей трубы из чугуна;
  9. два разводных ключа;
  10. большой гвоздодёр или маленький лом для использования в качестве рычага.
  11. Труборез для чугунных труб. Использование такого трубореза значительно ускорит и упростит процесс демонтажа канализации, но стоит такой труборез дорого, а в хозяйстве применяется редко.
  12. Старое железное ведро, наполовину наполненное холодной водой;

Сначала необходимо определить, каким способом были соединены чугунные детали, в первую очередь, тройник (1) или крестовина (2,3) с раструбом (фасонной частью) трубы, расположенной в нижнем перекрытии. Для этого аккуратно очистите место стыка, обычно оно находится выше уровня пола. Но если вы когда-то делали дополнительную стяжку или укладывали на пол плитку, соединение может находиться ниже уровня существующего пола, в этом случае может понадобиться перфоратор или зубило

Работать и перфоратором и зубилом следует очень осторожно, чтобы не повредить раструб трубы, остающейся в перекрытии

Стыковка могла производиться с зачеканкой швов обычным цементно-песчаным раствором, цементным раствором, полимерцементным раствором и – худший вариант – заливкой стыка серой. Старой стамеской или острой отверткой расковыряйте верхний слой шва между тройником (крестовиной) и фасонной частью трубы, расположенной в нижнем перекрытии, чтобы добраться до герметика. Если это на ощупь нечто жесткое и стамеска скользит по поверхности с неприятным писком, напоминающим звук, когда вы ведете ножом по стеклу, то очень может быть, что Вам попалась сера. Чтобы убедиться окончательно, постарайтесь выковырять образец и попробуйте поджечь его. Если выковырянный образец воспламеняется, горит синим пламенем и при этом выделяется едкий газ, то Вам не повезло – это сера. Тогда вам нужны будут

Рекомендации по выбору

Приобретая фановые разветвители, проверьте устройство на отсутствие трещин, сколов и других дефектов. Также осмотрите резиновые уплотнители. Они не должны быть замятыми, иначе после установки соединение будет «сифонить».

Для подключения участков горизонтального направления в канализации при сборке соединений под потолочным перекрытием оптимальным вариантом станет применение именно прямых крестовин.

Две ванны, располагающиеся по обеим сторонам от стояка, подключают к канализационной магистрали только при помощи косого устройства. Монтаж подобных разветвителей не должен проводиться в горизонтальном направлении. Объясняется это тем, что при залповом сбросе одного либо нескольких отводов вероятен срыв гидравлических затворов.

Виды и размеры устройств

Крестовины относятся к разновидностям фитингов для канализации. Их еще именуют фановыми разветвителями. По конфигурации в пространстве устройства подразделяются на три типа:

  • Одноплоскостные фитинги нужны для подключения вспомогательных ответвлений к основному трубопроводу в одной плоскости.
  • Двухплоскостные разветвители применяются для установки отводов в двух плоскостях – от главных магистралей к сантехприборам.
  • Трехплоскостной вид канализационных крестовин применяется при обустройстве сантехнических помещений нестандартной планировки. Фитинг позволяет соединить в единый комплекс сразу несколько трубопроводов.

Двух или трехплоскостное канализационное устройство с пятью выходами именуют пятерником.

Также разделяют фановые разветвители на прямые и косые. Первый вариант применяется для соединения между собой канализационных труб, находящихся в перпендикулярных плоскостях относительно друг друга. Во втором случае углы ответвления могут иметь разное значение – 90 и 135 градусов.

Различаются устройства и по размерам, что указывается в маркировке. Крестовины простого типа маркируются трехзначно 110х110х110. Это сообщает о том, что все выходы имеют сечение 110 миллиметров. Такая деталь может подойти для монтажа с лежачей системой. Деталь с большим или меньшим сечением можно подсоединить только при помощи особой вставки.

Что это такое

            Лежак канализации — это участок трубопроводов, расположенный горизонтально. Как правило, рассматривая этот элемент системы, имеют в виду внутреннюю канализацию. это происходит потому, что наружная часть вся расположена горизонтально и в любой точке одинакова.

            Необходимо
учесть, что канализационный
лежак не является самостоятельным элементом сети. Это именно участок,
отрезок линии. Его невозможно использовать в отрыве от остальных частей
системы, поскольку вся она представляет собой единую сеть. Лежак выделяют,
поскольку так легче общаться специалистам. Внутренняя канализация состоит из
следующих элементов:

  • подвальная горизонтальная часть, соединенная с
    выпуском из дома;
  • вертикальная труба, обеспечивающая передачу
    стоков со всех этажей;
  • горизонтальные квартирные разводки, подключенные
    к сантехнике, стиральным или посудомоечным машинам.

Дополнительные инструменты и материалы:

  1. Металлические, но лучше асбестовые щиты для защиты от открытого огня воспламеняющихся предметов;
  2. Газовая горелка или паяльная лампа:
  3. Несколько противогазов, одному за такую работу лучше не браться.
  • Перед началом работы необходимо по возможности убрать из санузла все легковоспламеняющиеся и бьющиеся предметы, демонтировать унитаз, демонтировать трубы внутриквартирной канализации (если Вы этого еще не сделали). Если пластиковые водопроводные трубы (а по другому обычно и не бывает) проходят рядом с канализационным стояком, то их следует надёжно закрыть листами негорючего материала. Если по каким-то причинам это нельзя сделать, то трубы следует обрезать а по окончании работ восстановить.
  • Если над Вашей квартирой есть другие, то необходимо предупредить соседей, чтобы во время выполнения работ они не пользовались канализацией. Чем больше квартир над Вами и чем больше в них живет пенсионеров и детей, тем сложнее это сделать.
  • Перед началом работы освободите карманы от ненужных вещей, мешающих нормальной работе. Ключи от квартиры, мобильный телефон, зажигалка, сигареты могут случайно выпасть из кармана во время работы и, что самое неприятное, провалиться внутрь стояка.

Работы следует выполнять в респираторе, головном уборе и защитных очках.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
