Описание
Шланг для газовой плиты представляет собой гибкий патрубок, предназначенный для соединения бытового прибора с магистральным газопроводом посредством резьбовых соединений. Главным преимуществом газовых рукавов является их способность обеспечить герметичное соединение с соблюдением всех требований безопасности, а также высокая эластичность, позволяющая передвигать прибор после подключения. Гибкость газовых шлангов особенно важна при установке кухонных гарнитуров, когда возникает необходимость небольшой корректировки расположения плиты.
Раньше, до появления газовых шлангов, подключение плит осуществлялось с помощью стальных труб. В результате приборы «намертво» устанавливались в определённом месте и сдвинуть их хотя бы на миллиметр было невозможно. С появлением гибких рукавов ситуация в корне изменилась, сегодня подключённую кухонную плиту можно легко передвинуть в другое место либо развернуть.
Сильфонная подводка
Подводка сильфонного типа – это изделие, которое соответствует новым стандартам для подсоединения газа к централизованной системе. Ведущие бренды, которые реализуют такие изделия, предлагают подводку из низкоуглеродистой легированной стали, которая оснащена специальными запорными гайками и штуцерами. Подводка может иметь несколько разновидностей, но их конструкция мало чем отличается друг от друга. Также множество советов по строительству читайте на блоге: http://kirpich.info.
Сильфонная подводка – это гофрированное изделие, которое состоит из цельного металла. Срок службы такой подводки начинается от 25 лет. Чаще всего изделие служит еще дольше. Подводка всегда проверяется перед тем, как покинуть стены завода изготовителя. Во всех нормативных документах сегодня именно она является стандартом при подключении газового оборудования. Это изделие тожде может нагреваться, но незначительно. Его температура может подняться до 40 градусов.
Обычная полимерная проводка приводит к возгоранию по той простой причине, что после разрушения шланга вырвавшийся наружу газ может вспыхнуть от нагретой чрезмерно оплетки. В случае со стальной сильфонной подводкой этого не произойдет. Во-первых, газ просто не сможет вырваться через сплошную металлическую трубу. Во-вторых, уровень нагревания шланга невысокий. Полимерные провода нагреваются чуть ли не до 85 градусов, и это действительно опасно. Кроме того, подводка может соседствовать с другими проводами.
Это нужно знать: ценные советы
До приобретения гибкого шланга необходимо сверить размерность резьбы на выходе у плиты, ее классификацию и принадлежность к прямому или угловому типу. Если выход прямого типа (направлен в стену), необходимо приобретать рукав с угольником на конце.
Газовый шланг нельзя красить — это ускорит его растрескивание. Более привлекательный вид можно создать с помощью оклейки специальной бумагой или клеенкой.
А еще категорически запрещено наглухо зашивать газовые коммуникации фальшь-панелями из гипсокартона и прочими конструкциями – это затруднит проведение сервисных работ с отдельными элементами.
Для камуфлирования системы подачи газа используют разборный короб, который при необходимости легко демонтируется. В этом случае ко всем конструкционным элементам газовой системы будет постоянный доступ.
Запрещено использовать лишние соединения. Самостоятельное усложнение газовой конструкции, согласно техническому регламенту, может повлечь за собой наложение штрафа или отключение от газоснабжения
Если для подключения газового водонагревателя или плиты был вызван мастер, необходимо проконтролировать корректность выполнения работы: лишний сгон из краника на опуске должен быть выкручен, гибкая подводка напрямую подсоединена исключительно с краном, расположенным на трубе ответвления, а другой ее конец — только с выходом газовой плиты.
А также допускается использование переходника. Любые дополнительные установки запрещены.
Схема подключения газовой плиты
Схематически подключение плиты к газу выглядит следующим образом: через кухонное помещение проходит газовый стояк, от которого отходит труба ответвления с краном в конце, присоединяемая к печи. Еще этот кусок называют опуск или отвод.
В старых домах на опусках установлен кран лепесткового вида. Производя переподключение, рекомендуется заменить его на шаровой. Он занимает меньше места и более удобный в использовании

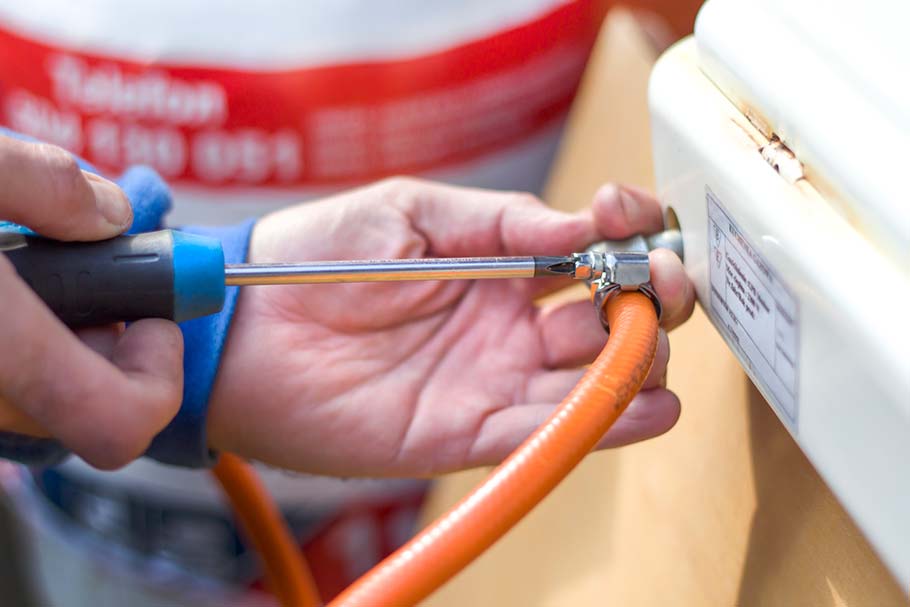

В краник вкручен резинотканевый шланг, через который и производится подача газа. Для старых домов характерна посадка плиты на металлическую трубу. Такой метод нецелесообразно применять,ведь в этом случае расположение прибора будет стационарным.
В отдаленных районах частного сектора, где нет доступа к проложенному магистральному газопроводу, используется газ в баллонах. Для подключения к такому оборудованию допускается исключительно специалист газовой службы.
Распространенные причины замены крана
Газовые коммуникации отличаются большой надежностью и даже в сложных условиях они могут служить в течение десятков лет. Наиболее уязвимой частью подобных систем являются вентили, установленные в квартире, которые из-за постоянных нагрузок достаточно быстро выходят из строя.
Малый срок эксплуатации особенно характерен для устаревших конструкций газовых вентилей или моделей, сделанных из пластика либо дешевых сплавов
Вопрос о замене запорного механизма может встать при возникновении запаха газа в районе крана. О неисправности приспособления свидетельствуют и наружные повреждения, например, трещины или сколы устройства, а также затрудненное движение либо излишне свободное вращение маховика.
При возникновении одной из описанных проблем следует вызвать сотрудников горгаза или другой организации, обслуживающей ваш дом. Они проведут диагностику, посоветуют подходящую модель крана, а при необходимости осуществят операцию замены.
Из-за повышенной опасности специалисты советуют менять кран до появления неисправностей сразу же по истечению гарантийного периода, который для большинства моделей составляет 10 лет.
Инструкция по самостоятельному подключению
Оплата услуг газовщика за выполнение монтажных работ не слишком высока, но многие домашние мастера предпочитают все делать самостоятельно. Это посильное занятие, требующее покупки комплектующих и теоретических знаний.
А еще для подключения понадобится подготовить следующие инструменты и купить материалы:
- ключи: газовый № 1, разводной 22-24;
- отвертка для затягивания хомута, если требуется;
- уплотнители (нить локтайт 55, лен, ФУМ – лента);
- прокладка ½;
- газовый рукав;
- шаровой кран 1/2′;
- кисточка и мыльный раствор, которые потребуются для контроля выполнения работ.
А также пригодится ветошь и пластмассовая пробка. Тряпка будет использоваться в качестве временного перекрытия от утечки газа. Зауженный край пробки нужно подогнать под отверстие подающей трубы. Если в процессе извлечения, самодельная деталь застрянет, с помощью штопора ее легко можно удалить.
Шаг #1: Демонтаж старой плиты
Перекрытие крана на опуске — первоочередная задача для обеспечения безопасности выполняемых работ. Далее, необходимо открутить контргайку, расположенную на отводе и снять муфту. Если у старой плиты муфта и контргайка были ранее окрашены — это значительно усложнит процесс их демонтажа.
Иногда выполнить эту процедуру не удается, тогда потребуется обрезать подводку болгаркой.
Демонтаж газовой плиты производится после отсоединения от трубы-проводника газовой магистрали. Возникшие сложности с откручиванием контргайки на металлической трубе решаются обрезкой подводки
В процессе выкручивания сгона, расположенного в кране опуска, ключом необходимо придерживать сам краник. Его не придется снимать, если не планируется замена крана. Когда с установкой плиты планируют повременить, дополнительно устанавливается заглушка на опуске.
Шаг #2: Выполнение замены крана
Бывают ситуации, когда стена расположена в предельной близости от крана и нет возможности его демонтировать. В таком случае необходимо отогнуть крепление и установить между стеной и трубопроводом клин. Однако это делают так, чтобы была возможность дальше выполнять работу.
Необходимо подготовить кусок ветоши, достаточный для полного перекрытия трубы после демонтажа старого крана. Следующим будет его срывание без полного раскручивания. А также потребуется заготовить выбранный вид уплотнителя. Не стоит забывать в процессе работы тщательно проветривать помещение для устранения паров газа.
После выкручивания краника выход из трубы плотно фиксируется пальцем, а затем мокрой ветошью. Основные действия направлены на максимальное устранение выхода газа из трубы. При этом резьба на ответвлении не должна быть закрытой, т. к. она будет покрываться выбранным уплотнителем.
Перед намоткой уплотнителя, резьба на опуске подлежит тщательной очистке. Далее, осуществляется непосредственно ее обмотка. Этот процесс обеспечивает надежную и герметичную фиксацию нового краника, который после плотно закручивается. Последнее действие — установка ранее снятой ручки на кран.

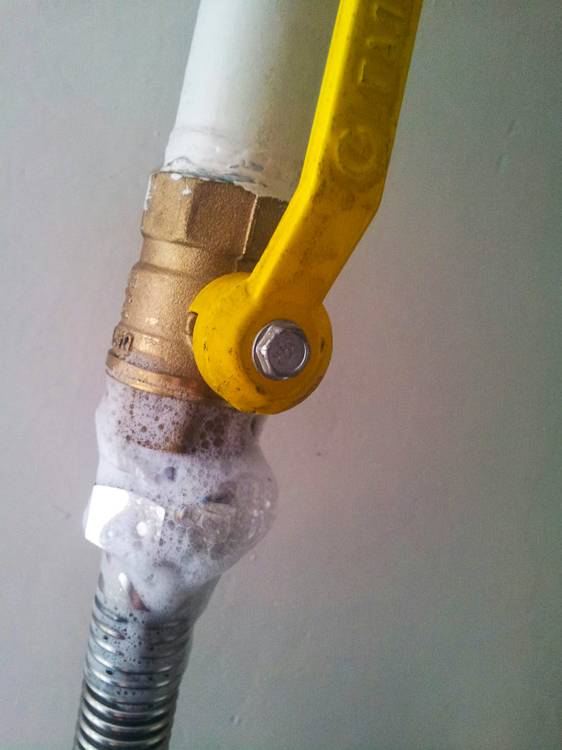

С помощью мыльной пены производится контроль герметичности подсоединения краника и газовой трубы. Если работа была выполнена корректно, установку газового шланга можно продолжать
Если газовая техника впервые подключается к магистрали, потребуется обязательно вызвать мастера-газовщика. В его присутствии производится контрольная проверка оборудования на предмет утечки газа при открытом вентиле. В том случае, если работник газовой службы не обнаружил нарушений, он должен внести в реестр установленную марку плиты.

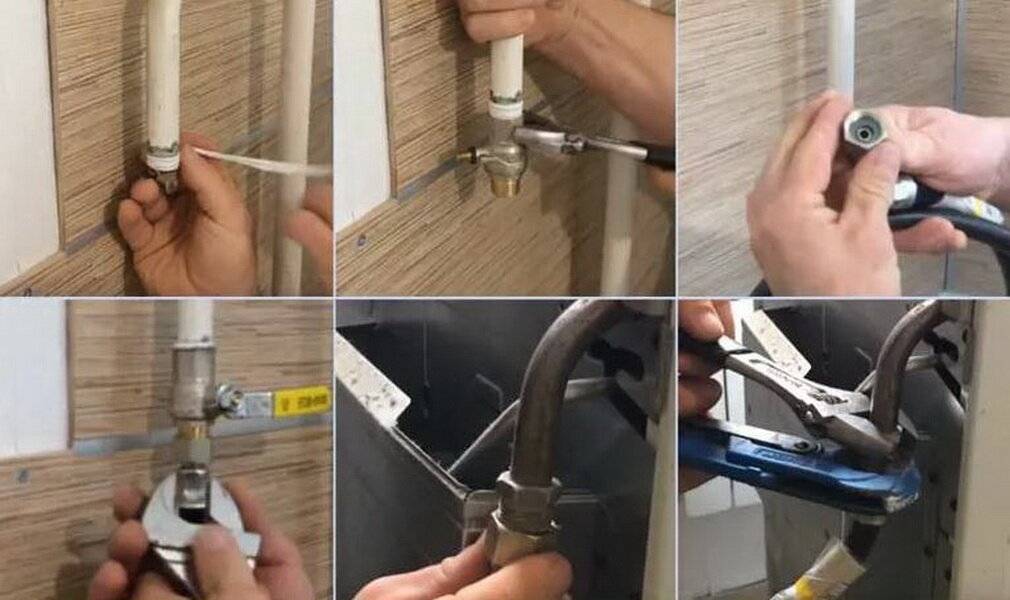

Шаг #3: Подсоединение гибкого шланга к плите
С помощью уплотнителя обматывается наружная резьба штуцера шланга. После этого, его необходимо вкрутить в краник на трубе ответвления. Присоединение гибкого шланга к коллектору проводится на финишном этапе.
Далее обязательно этап тестового открывания краника на опуске на предмет утечки газа. Используя мыльную пену, кисточкой обрабатываются стыковочные места. Если при открытии газового крана происходит вспенивание, работа должна быть переделана.
Необходимо сверить резьбу, расположенную на коллекторе плиты. Достаточно часто она составляет 3/8′. В этом случае потребуется установить переходник на 1/2′, с уплотнителем
Когда работа по замене газового шланга производится в частном доме, где применяется баллонный газ, потребуется дополнительная замена сопла на меньший диаметр. Если этого не сделать, горелки будут выпускать слишком много копоти, которая любит оседать на мебели и посуде в кухне.
Как подключить газовую плиту на кухне?
Ответ на вопрос о том, как подключить газовую плиту, на самом деле, лежит на поверхности. Нужно просто заменить старую металлическую трубу, которая подводится к плите, гибким шлангом соответствующей длины. Однако есть одно, но!
Замена газового шланга — процесс очень ответственный и требует специальных знаний. В этой статье я хочу проинформировать Вас о некоторых тонкостях замены газового шланга, связанных, в первую очередь, с безопасностью. Нет никаких гарантий, что специалист, который имеет сертификат и соответствующие знания сделает все согласно процедуры и техники безопасности. Поэтому вся информация, изложенная в данной статье, имеет исключительно рекомендательный характер и не может быть использована как образец для самостоятельных работ. Давайте посмотрим, что нужно для подключения газовой плиты при использовании гибкого шланга.
Для замены газового шланга потребуются следующие инструменты:
Оптимальным решением для замены шланга может быть нержавеющий шланг. В комплекте со шлангом должны быть специальные прокладки:
Также Вам понадобится специальная нить, которую наматывают на начальную часть шланга в месте стыковки с трубой для подачи газа.
Для начала соответствующих работ нужно перекрыть трубу подачи газа соответствующим краном. Зачастую он бывает желтого цвета:

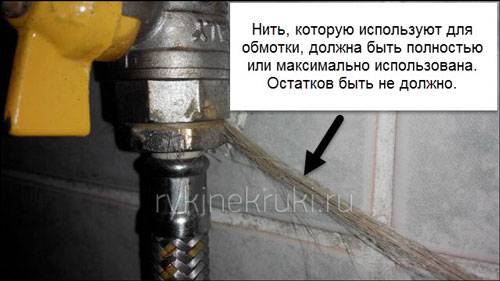

Далее нужно отмерить количество нити, которое потребуется для обмотки начальной части газового шланга:
Прикрепление шланга к газовой трубе и к газовой плите должно делаться внимательно, надежным инструментом, с хорошим освещением места работы:
А вот так делать не следует. И если после работы мастера Вы увидите что-то подобное, то знайте, что Вас посетил халтурщик:
Ну вот и все, сегодня мы узнали, как подключить газовую плиту. Очень рекомендую Вам вызвать сертифицированного специалиста, и при приемке его работ, учесть замечания, изложенные в этой статье.
Цены на ремонт газовой плиты
№Наименование работЕдиница измеренияЦена, руб. (с НДС)
| 1 | Демонтаж газовой плиты с установкой заглушки | заглушка | 540 |
| 2 | Подключение газовой плиты со снятием заглушки | плита | 1180 |
| 3 | Замена верхней горелки плиты | горелка | 110 |
| 4 | Замена горелки духового шкафа | горелка | 280 |
| 5 | Замена сопла горелки | сопло | 110 |
| 6 | Замена газоподводящей трубки верхней горелки | трубка | 200 |
| 7 | Замена прокладок газоподводящей трубки | прокладка | 200 |
| 8 | Замена (или ремонт) дверки духового шкафа | дверка | 1010 |
| 9 | Замена ручки дверки духового шкафа | ручка | 100 |
| 10 | Замена привода вертела духового шкафа | привод | 480 |
| 11 | Замена терморегулятора (указателя температуры, термопары) духового шкафа | терморегулятор/указатель температуры/термопара | 740 |
| 12 | Регулировка горения газа | плита | 200 |
| 13 | Регулировка горения горелок духового шкафа плиты | духовой шкаф | 410 |
| 14 | Замена (или ремонт) электромагнитного клапана (ЭМК) плиты | ЭМК | 540 |
| 15 | Чистка форсунки/замена форсунки | форсунка | 140 |
| 16 | Чистка горелки духового шкафа | горелка | 540 |
| 17 | Замена стекла дверки духового шкафа | стекло | 580 |
| 18 | Ремонт/замена крана плиты (шток, пружина) | кран | 380 |
| 19 | Замена стола плиты | стол | 250 |
| 20 | Замена (или ремонт) ручек плиты | ручка плиты | 100 |
| 21 | Смазка крана плиты | кран | 380 |
| 22 | Замена свечи электророзжига | свеча | 540 |
Подключение газового шланга к плите
После покупки подходящего варианта изделия, с нетерпением переходим к мероприятиям по подсоединению шланга к новенькой плите. Находим сзади плиты штуцер как правило, с наружной резьбой. Это и есть вход для подачи газа. Изготовители плит комплектуют свои изделия в зависимости от модели прямым или угловым приемником.
Если вам достался прибор с прямым входом, советуем приобрести латунный угол с внутренними резьбами и ограничительной стенкой в которую вкладывается паранитовая прокладка. При монтаже избегайте резких перегибов шланга.
Импортные плиты порой поступают в продажу с резьбой на выходе 3/8 или 3/4 дюйма. Трагедии не будет, если вы заблаговременно, дополнительно приобретете обычный переходник “футорку” на соразмерные резьбы вашего газового шланга. В жилых домах газовый стояк проложен обычно в одном из углов кухонного помещения. В ваше пользование от нее есть отвод, на нем обязательно должен быть установлен газовый кран. На него мы и будем навинчивать или ввинчивать наш газовый шланг в зависимости от того, какой резьбой оборудована задвижка.
В стандартной комплектации газовый шланг идет вместе с двумя паронитовыми прокладками. Не забывайте использовать их во время соединения, так вам будет легче добиться отсутствия утечек. Советуют так же, использовать купленную отдельно прокладку с мелкой сеточкой, мастера утверждают, что она поможет избавиться от разного рода загрязнений. Но эту процедуру, мы оставляем на ваше усмотрение, так как обычно газ поступает без механических включений.
Газовый шланг прикручивается гаечным ключом, но не пепеусердствуйте и не выдавливайте паронит. После выполненных работ, остается провести обязательною проверку возможной утечки газа. Достаточно нанести на соединения мыльную пену, отсутствие воздушных пузыриков говорит о том,что работы сделаны качественно и плитой можно пользоваться. Приятного аппетита!
Соблюдение основ безопасности
- Основное требование службы газового хозяйства — доступ к подводке, таким образом гибкий шланг для газовой плиты должен быть в пределах досягаемости;
- Не допускается наличие стороннего подсоединения приборов к газовой плите;
- Газовый шланг необходимо содержать в чистоте, не допускается приукрашивание, нельзя покрывать его краской, и производить другие “улучшения” внешнего вида;
- Подводка должна иметь естественное провисание. Натяжение чревато обрывом шланга, или утечкой газа в местах присоединения к штуцерам;
- Если вы планируете двигать плиту перед генеральной уборкой, заранее рассчитайте необходимую длину газового шланга. Обязательно, до начала передвижения перекрывайте шаровой вентиль;
- Не допускайте сильных изгибов и перекручивания;
- Необходимо обеспечить защиту металлической оплетки от конденсата;
- Не подвергайте соединение сварке или пайке, используйте только резьбовой метод стыковки;
- Своевременно производите замену старого на новый газовый шланг, в соответствии со сроком эксплуатации установленным производителем.
Очень надеемся, что наш обзор помог определиться и понять, какой газовый шланг для газовой плиты лучше выбрать. Теперь вы точно не “заблудитесь” в магазине, так как узнали видовые особенности и отличия газовых шлангов друг от друга. Самостоятельное подключение так же не займет много времени при наличии необходимых инструментов.
Однако обратите внимание на то ,что ряд производителей не допускает к подобным работам владельца техники. Одним из требований, все чаще становится условие подключение приборов специалистами уполномоченной газовой службы
В противном случае, есть риск потерять гарантию. Уточните в инструкции по эксплуатации, лишаетесь ли вы гарантийных обязательств на плиту в случае самостоятельного подключения. Если нет, то желаем удачи!
Предлагаем вам занимательный видео обзор, где на 1 канале рекомендуют, какой газовый шланг лучше использовать в домашнем обиходе:
Полезные рекомендации
Перед приобретением гибкого шланга нужно посмотреть на выход газовой плиты (размерность резьбы, «папа» или «мама», прямой или угловой). Резьба может быть 1/2? или 3/8?. В последнем случае, как говорилось ранее, нужен переходник, который чаще всего поставляется вместе с газовой плитой. Выход может быть угловым (загнут вниз) или прямым (обращен к стене). Если выход прямой, понадобится шланг с угольником на конце. Категорически не рекомендуется покупать самодельные шланги или в случайных местах
Приобретать шланги следует только в магазинах. Длина гибкого шланга может доходить до 5 метров. Не рекомендуется окрашивать шланг, так как со временем он станет трескаться. Более эстетичный вид шлангу при желании можно придать клеенкой или клейкой бумагой
При подключении плиты важно соблюдать требования к кубатуре помещения. Данное требование предусмотрено строительными нормами, поэтому, вероятнее всего, здесь беспокоиться не стоит
Однако если имеется газовый котел, то соответствие кубатуры помещения техническим требованиям нужно выяснять дополнительно. Все газовые коммуникации (шланг, опуск, стояк) должны находиться в зоне свободного доступа. Нельзя прятать шланг за гипсокартонные листы, не снимающиеся фальшпанели и прочие подобные детали интерьера. Для сокрытия коммуникаций можно использовать специальный разборный короб. Его при необходимости легко вскрыть. Следует избегать лишних соединений. За подобные усложнения конструкции могут последовать санкции — вплоть до отключения газовой плиты (так как это нарушение технического регламента). Иногда случается, что халатно относящийся к своим обязанностям работник оставляет лишний сгон из краника на опуске или же ставит шланг на опуск. Это делать запрещено. Шланг должен соединяться с краником и газовой плитой. Максимум, что можно позволить — переходник. Какие бы то ни было дополнительные трубы исключены.
[su_youtube url=»https://www.youtube.com/embed/hC5F_9xr1tw»]
Если плита подключена правильно — в соответствии с инструкцией, и в ходе проверки не выявлено утечки газа, система будет надежно функционировать в течение многих лет. Еще раз напоминаем: не стоит браться за работы с газовым оборудованием, если нет соответствующего допуска или как минимум, уверенности в своих навыках. Лучше всего обратиться за помощью к специалистам.
Подключение газового шланга к плите
После покупки подходящего варианта изделия, с нетерпением переходим к мероприятиям по подсоединению шланга к новенькой плите. Находим сзади плиты штуцер как правило, с наружной резьбой. Это и есть вход для подачи газа. Изготовители плит комплектуют свои изделия в зависимости от модели прямым или угловым приемником.
Если вам достался прибор с прямым входом, советуем приобрести латунный угол с внутренними резьбами и ограничительной стенкой в которую вкладывается паранитовая прокладка. При монтаже избегайте резких перегибов шланга.
Импортные плиты порой поступают в продажу с резьбой на выходе 3/8 или 3/4 дюйма. Трагедии не будет, если вы заблаговременно, дополнительно приобретете обычный переходник “футорку” на соразмерные резьбы вашего газового шланга. В жилых домах газовый стояк проложен обычно в одном из углов кухонного помещения. В ваше пользование от нее есть отвод, на нем обязательно должен быть установлен газовый кран. На него мы и будем навинчивать или ввинчивать наш газовый шланг в зависимости от того, какой резьбой оборудована задвижка.
В стандартной комплектации газовый шланг идет вместе с двумя паронитовыми прокладками. Не забывайте использовать их во время соединения, так вам будет легче добиться отсутствия утечек. Советуют так же, использовать купленную отдельно прокладку с мелкой сеточкой, мастера утверждают, что она поможет избавиться от разного рода загрязнений. Но эту процедуру, мы оставляем на ваше усмотрение, так как обычно газ поступает без механических включений.
Газовый шланг прикручивается гаечным ключом, но не пепеусердствуйте и не выдавливайте паронит. После выполненных работ, остается провести обязательною проверку возможной утечки газа. Достаточно нанести на соединения мыльную пену, отсутствие воздушных пузыриков говорит о том,что работы сделаны качественно и плитой можно пользоваться. Приятного аппетита!
Соблюдение основ безопасности
- Основное требование службы газового хозяйства — доступ к подводке, таким образом гибкий шланг для газовой плиты должен быть в пределах досягаемости;
- Не допускается наличие стороннего подсоединения приборов к газовой плите;
- Газовый шланг необходимо содержать в чистоте, не допускается приукрашивание, нельзя покрывать его краской, и производить другие “улучшения” внешнего вида;
- Подводка должна иметь естественное провисание. Натяжение чревато обрывом шланга, или утечкой газа в местах присоединения к штуцерам;
- Если вы планируете двигать плиту перед генеральной уборкой, заранее рассчитайте необходимую длину газового шланга. Обязательно, до начала передвижения перекрывайте шаровой вентиль;
- Не допускайте сильных изгибов и перекручивания;
- Необходимо обеспечить защиту металлической оплетки от конденсата;
- Не подвергайте соединение сварке или пайке, используйте только резьбовой метод стыковки;
- Своевременно производите замену старого на новый газовый шланг, в соответствии со сроком эксплуатации установленным производителем.
Очень надеемся, что наш обзор помог определиться и понять, какой газовый шланг для газовой плиты лучше выбрать. Теперь вы точно не “заблудитесь” в магазине, так как узнали видовые особенности и отличия газовых шлангов друг от друга. Самостоятельное подключение так же не займет много времени при наличии необходимых инструментов.
Однако обратите внимание на то ,что ряд производителей не допускает к подобным работам владельца техники. Одним из требований, все чаще становится условие подключение приборов специалистами уполномоченной газовой службы. В противном случае, есть риск потерять гарантию
Уточните в инструкции по эксплуатации, лишаетесь ли вы гарантийных обязательств на плиту в случае самостоятельного подключения. Если нет, то желаем удачи!
В противном случае, есть риск потерять гарантию. Уточните в инструкции по эксплуатации, лишаетесь ли вы гарантийных обязательств на плиту в случае самостоятельного подключения. Если нет, то желаем удачи!
Предлагаем вам занимательный видео обзор, где на 1 канале рекомендуют, какой газовый шланг лучше использовать в домашнем обиходе:
Если вы уже давно подумываете сменить устаревшую плиту, но хотите избежать хлопот со спичками, то отличным вариантом станет приобретение газовой плиты с электроподжигом. Именно эта полезная функция позволит вам навсегда забыть о покупке спичек.
Схема газовой плиты с электроподжигом.
Рассмотрим преимущества такой техники, а также как происходит процесс подключения газовой плиты с электроподжигом.
Когда я слышу слово «покраска», я хватаюсь за пистолет…
Все пистолеты, применяющиеся в ремонтной окраске автомобилей, работают по принципу пневматического распыления. Это означает, что лакокрасочный материал, подающийся в краскораспылитель и выходящий из его сопла, разбивается на мелкие частицы потоком сжатого воздуха, «выстреливающего» с большой скоростью из отверстий воздушной головки.
В результате образуется так называемый окрасочный факел, состоящий из частичек материала, движущихся по направлению к окрашиваемой поверхности. Долетев до поверхности, частички оседают на ней, формируя покрытие.
Устройство и особенности конструкции окрасочных пистолетов
Конструкция окрасочных пистолетов включает в себя:
- корпус с каналами для подачи сжатого воздуха и краски, снабженными игольчатыми клапанами,
- спусковой рычаг, управляющий переключением клапанов,
- выходное сопло для смесеобразования и формирования факела требуемой формы,
- резервуар (бачок) для краски,
- регулировочные винты для изменения расхода воздуха, краски и корректировки пятна распыла.
К особенностям конструкции можно, пожалуй, еще отнести механизм спускового рычага. Он устроен так, что при его нажатии сначала открывается подача сжатого воздуха. Дальнейшее нажатие приводит к срабатыванию клапана подачи краски.
Функции и расположение регуляторов
Как уже было сказано, на корпусе любого современного краскопульта имеется несколько регулировочных винтов.
- Первый, самый верхний (на некоторых краскопультах, как например у SATA, может располагаться сбоку), отвечает за корректировку размера и формы окрасочного факела.
- Второй ответственен за регулировку хода иглы и количество подаваемого материала.
- На многих краскопультах присутствует еще и третий винт, с помощью которого регулируется подача воздуха на входе. Как правило, он располагается внизу на рукоятке пистолета. У SATA этот винт находится «сзади» — под винтом регулировки подачи материала.
Вопрос регулировки краскопульта сводится к выбору правильного соотношения «воздух — материал». При правильном балансе эти параметры позволяют добиться максимальной равномерности окрасочного факела по всей ширине, и такого же равномерно распределения лакокрасочного материала по поверхности.

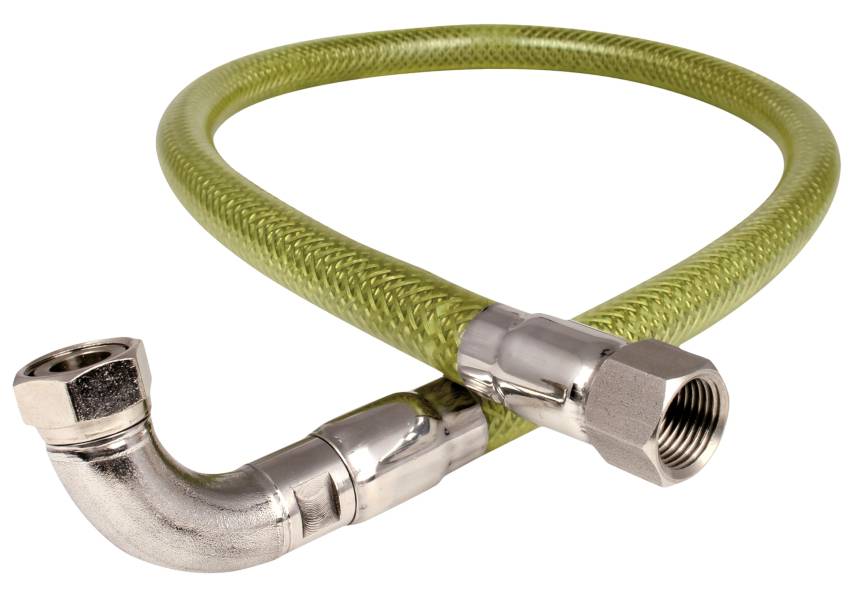

Газовый шланг армированный.
Наиболее распространены резиновые армированные рукава, внешне напоминающие шланги для подводки воды. Снаружи они оплетены стальными нитями. Хотя их называют резиновыми, внутри они содержат полимерный материал. Отличить газовый тип шланга от водопроводного легче всего по цвету вплетённых во внешнюю оплётку нитей, они должны быть жёлтыми.
Шланги в металлической оплётке недорогие и простые в использовании, но некоторые европейские страны установили запрет на их применение
В нашей стране газовщики также рекомендуют постепенно отказываться от них или эксплуатировать с соблюдением мер предосторожности
Пластиковый шланг, находящийся внутри, подвергается такой же деструкции и разрушению, что и резина. Кроме того, сталь хороший проводник электрического тока, так что, подключение необходимо выполнять с обязательным применением прокладок диэлектриков.
Сильфонный
Сильфонные трубки чаще всего рекомендуют специалисты по установке газового оборудования. Этот вариант самый надежный и наиболее дорогой. Но с учетом очень долгого срока службы (до 30 лет) его стоимость оправдана. Цена от 170 рублей за 60 см готовой подводки.
Сильфонный шланг сделан из нержавеющей стали, сверху – покрытие из ПВХ. Это гарантирует, что он прослужит долгое время: средний срок эксплуатации составляет 25–30 лет. Металлическая оплетка надежно защищает от механических воздействий, а покрытие из поливинилхлорида обеспечивает электроизоляцию и устойчивость к химикатам. Благодаря гофрированной поверхности изделие легко гнется.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Сколько стоит подключить газовую плиту в квартире официально
Сильфонный газовый шланг имеет следующие преимущества:
- может подсоединяться к любому газовому оборудованию: плитам, котлам и пр.;
- имеет присоединительные размеры 1/2″, 3/4″, 1″;
- обладает отличной гибкостью;
- выдерживает давление до 6 атмосфер;
- широкий диапазон рабочих температур: от -50 до +250 градусов (допускается установка на улице, при соприкосновении с раскаленными поверхностями с ним также ничего не произойдет);
- способен выдерживать механические нагрузки, агрессивное воздействие окружающей среды, бытовой химии;
- шланги соответствуют требованиям ГОСТ Р 52209-2004, ГОСТ12.2.063-81, ГОСТ12.2.003-91;
- гарантийный срок службы — до 15 лет;
- срок эксплуатации – до 30 лет;
- способен обеспечить герметичность системы даже при экстремальных нагрузках, например, при землетрясении.
Длина сильфонного газового шланга различается в зависимости от подводка может увеличиваться в размере в 2 раза и имеет следующие параметры (в метрах):
- от 0,26 до 0,52;
- от 0,5 до 1,0;
- от 0,75 до 1,5;
- от 1,0 до 2,0.
А шланги имеют фиксированную длину (в метрах):
- 0,3;
- 0,4;
- 0,5;
- 0,6;
- 0,8;
- 1,0;
- 1,2;
- 1,5;
- 1,8;
- 2,0;
- 2,5;
- 3,0;
- 4,0;
- 5,0.
Вставка диэлектрическая, 1/2″, штуцер-штуцер >>>
Вставка диэлектрическая, 1/2″, штуцер-гайка >>>
Вставка диэлектрическая, 3/4″, штуцер-штуцер >>>
Подводка под размер 1/2″
Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 60 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 80 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 200 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 300 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 400 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 60 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 80 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 100 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 150 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 200 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 300 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 400 см >>>
Подводка под размер 3/4″
Гибкая подводка для газа, сильфонного типа, 3/4″, штуцер-гайка, 100 см >>>
Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 60 см >>>
Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 80 см >>>
Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 150 см >>>
Гибкая подводка для газа, сильфонного типа,3/4″, гайка-гайка, 200 см >>>
Выбор дымохода для газового котла
Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.
В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.
Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.
