Как заменить мембрану в газовой колонке «Нева»

Подготовка к ремонту водяного узла

Часто, разобрав лягушку для установки новой мембраны, можно обнаружить, что кроме неё необходимо заменить одну или несколько прокладок разного диаметра. Поэтому к ремонту нужно приступать, купив заранее полный ремкомплект водяного узла, соответствующий модели вашей газовой колонки.

Для проведения ремонта или профилактического обслуживания рациональнее всего запастись ремкомплектом, так как при разборке водяного редуктора может выясниться необходимость замены не только мембраны, но и нескольких других деталей

Кроме запчастей понадобится инструмент. Для агрегатов старого типа: разводной ключ, отвертки для винтов с прямыми и крестообразными шлицами. Для современных моделей «Невы» и китайских водонагревателей нужна будет отвёртка с битой Ph2, желательно намагниченная. Есть и аппараты с «хитрым» крепежом. Не будет лишним средство для решения проблемы закисших винтов, например, WD-40.

Также понадобятся два разводных газовых ключа. Они необходимы, чтобы при демонтаже и обратной установке во время накручивания фурнитуры (гибких шлангов или фитингов) не нанести повреждения штуцерам узла.

При приложении чрезмерных усилий в штуцерах возможно образование микротрещин, или скрытых трещин, которые снаружи не видны. Чтобы этого не произошло, на штуцерах сделаны шестигранные площадки, которые придерживаются от смещения одним из ключей. Вторым ключом прикручивают или откручивают фурнитуру.

МЫ ОФИЦИАЛЬНАЯ СЕРВИСНАЯ СЛУЖБА

Газовую колонку часто устанавливают в квартиры и дома благодаря экономичности, производительности и эффективности. Несмотря на это, существует ряд причин, по которым техника выходит из строя. Самостоятельно восстанавливать работоспособность водонагревателя не рекомендуется по причине взрывоопасности газа. В этом случае поможет ремонт колонок квалифицированными мастерами.

Наша компания на высоком уровне произведет обслуживание и ремонт газовых колонок разных модификаций. Ассортимент магазина представлен огромным перечнем оригинальных запчастей для проточных водонагревателей Baxi, Ariston, Radiant, Electrolux и др. Сервис колонок работает в круглосуточном режиме.

Подготовка к замене

Чтобы поменять мембрану в газовой колонке, прежде всего, следует перекрыть воду на входе в водонагреватель или во всей квартире. После этого закрывается вентиль газа и открывается кран горячей воды. Следует открывать кран, который расположен ниже всего в квартире, обычно он находится в ванной комнате. Тогда вся вода из системы сольется и не будет мешать при ремонте.

Для замены мембраны нам понадобятся крестовая и плоская отвертки, гаечные ключи на 24 и 19, новая мембрана или ремонтный набор.

Перед снятием кожуха убираем все ручки с лицевой стороны и отключаем провода от дисплея, в случае его наличия. В некоторых колонках корпус дополнительно закреплен шурупами, которые находятся снизу и сверху колонки, под ручками регулировки или декоративными накладками. Также кожух крепится на простых защелках.

Газовая колонка Дион не зажигается: определяем недочеты

От корректной работы газового оборудования зависит как комфорт, так и безопасность всех жильцов дома. Одной из наиболее частых причин возникновения пожароопасных ситуаций является отсутствие розжига в колонке. При этом, оборудование может включаться, но тухнуть после 2-3 минут исправной работы. В этом случае, проблема, чаще всего, связана с отсутствием достаточной тяги.

Кроме того, колонка может не зажигаться, если:

  • Напор холодной воды выше напора горячей. В этом случае достаточно будет отрегулировать силу напора.
  • Сломан датчик ионизации. В этом случае колонка будет работать после включения всего несколько секунд. При этом, искры поджига будут идти достаточно часто. Если колонка Дион не зажигается по этой причине, нужно будет почистить электрод.
  • За время эксплуатации износился электромагнитный клапан или сервомотор. Об этой поломке будут сигнализировать “хлопки” при включении колонки. Если колонка не запускается по этой причине, то элементы нужно будет заменить. Предварительно следует очистить запальной фитиль: проблема может крыться в его засоренности.

Замена мембраны колонок старого типа

В технике застоя не существует, конструкции современных газовых водонагревателей и старых колонок (ГВА, Л, ВПА) отличаются. Поэтому в замене прокладки существуют нюансы. Следующее описание дано для КГИ-56.

Колонки КГИ-56 родом из Советского Союза. Они производились на заводе «Искра», начиная с 1956 года. Но еще до сих пор их можно встретить на кухнях в рабочем состоянии

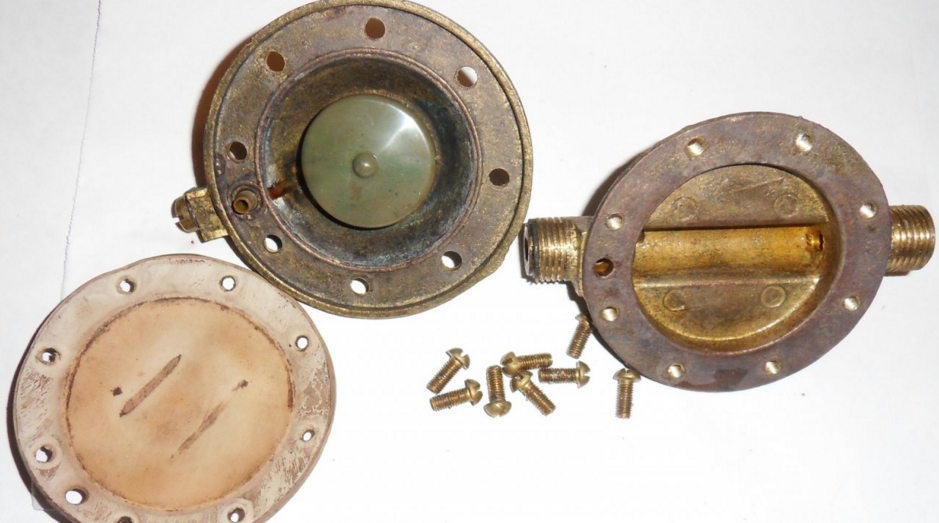

Для замены изношенной или растянутой диафрагмы в КГИ-56 производят последовательно ряд действий:

  1. Открутив гайку, снимают горелку, находящуюся над газовым блоком, откладывают в сторону.
  2. Демонтируют газовый блок, отсоединив от газовой трубы и ослабив три винта, которыми он соединяется с водяным блоком. Отвинчивая накидную гайку, газовый блок придерживают рукой.
  3. Отвинчивают болты, крепящие крышку корпуса водяного блока. Снимают крышку.
  4. Заменяют изношенную деталь, вставляют винты (чтобы облегчить последующее вкручивание), устанавливают крышку редуктора на место. Винты сначала наживляют, делая это попарно-противоположно, затем в том же порядке затягивают.
  5. Монтируют газовый блок, затем горелку.

Обязательно подставляйте тазик, ибо при демонтаже крышки редуктора польётся вода.

Особенности замены мембраны в новых моделях

Водяные узлы современных колонок работают по тому же принципу. Основные отличия новых конструкций проточных водонагревателей заключаются в насыщенности блоками управления, контроля, сенсорных экранов, проводами.

Изменились некоторые крепёжные элементы. Например, теперь винты закручиваются и откручиваются специальными отвёртками со звёздочкой. Новшества коснулись и формы лягушек, и их соединения с газовым блоком.

На аппаратах Amina, Selena, Milla, Росс (по-народному – китайские) замену прокладки лягушки лучше поручить специалистам, так как демонтировать нужно газовую часть вместе с водяной

На брендовых колонках Бош и Юнкерс водяной узел располагается справа внизу. Чтобы его снять, необходимо разъединить клемму находящегося перед ВУ датчика тяги.

Перекрыв подачу воды на колонку и открыв кран ГВ, отвёрткой вынимают скобу, которой прижата труба, идущая от ВУ к теплообменнику. Немного оттянув трубу вправо от водяного узла, дожидаются, когда вода из системы выльется через кран, после чего трубу отводят полностью. После этого ключом отворачивают гайку, крепящую водяной блок к водопроводу.

Скобки – новый вид крепежа элементов конструкции водяного блока колонок Bosch и Юркерс, поддеваются и высвобождаются при помощи отвёртки

Отвинчивают крестовой отвёрткой винты крепления ВУ. Они расположены снизу конструкции. Откручивать их полностью нет нужды. После этого водяной блок оказывается в распоряжении владельца. Его можно осмотреть, почистить, заменить расходные детали (сеточку грубого фильтра можно очистить без снятия ВУ).

Расходных деталей в такой лягушке гораздо больше, чем в редукторе ГК «Нева». Во-первых, сам водяной блок выполнен из пластика, крепёжные винты ввинчиваются прямо в пластик (без латунных вставок). Соединение не рассчитано на множество циклов сборок-разборок. Если идёт протечка по штоку ВУ, менять понадобится крышку полностью (максимальный срок работы 2-3 года).

Во-вторых, кроме описанных выше функций он дополнительно регулирует количество воды, протекающей через колонку, поэтому на выходе из крана ГВ поддерживается стабильная температура жидкости.

В водонагревательном аппарате Bosch силиконовая мембрана – выпуклый колпачок сложной конструкции, который из плоской резины не вырезать. Только покупать, причём, родную

Признаки поломки мембраны

Как понять, что пора поменять резиновую диафрагму? Нужно обратить внимание на:

  • Силу давления газа и воды в системе. Откройте кран, посчитайте, сколько в минуту расходуется литров. В норме должно быть не меньше двух-трех литров. Подачу газа можно вычислить визуально, посмотрев на силу огня.
  • Расположение пламени. В приборах с фитильным розжигом огонь должен гореть с края горелки, быть высотой не менее 3-5 сантиметров. Не соответствует? Тогда проверьте жиклеры на засор. После чистки снова посмотрите на пламя. Если ситуация не изменилась, проблема в диафрагме.

  • Техника с пьезорозжигом должна щелкать при нажатии кнопки. Это значит, что диафрагма сработала. Если звуков не слышно, возможно, деталь повреждена или разорвана.
  • В некоторых моделях определить поломку поможет шток, который контролирует работу управляющего блока. Снимите защитный кожух и откройте воду. Если шток находится без движения, требуется заменить диафрагму.

После того как вы нашли поломку, нужно правильно подобрать деталь для замены.

Сколько стоит ремонт газовой колонки

Наименование работЦена, руб
Вызов0 рублей
Диагностикапо телефону
Отказ от ремонта после диагностики1000,00
Демонтаж газовой колонки500,00
Монтаж газовой колонки2500,00
Замена или чистка горелки660,00
Замена блока-крана1820,00
Ремонт блок-крана газовой части650,00
Замена мембраны900,00
Ремонт или замена водяной части1800,00
Чистка запальной горелки560,00
Замена теплообменника1400,00
Замена отводящих и подводящих трубок740,00
Замена электромагнитного клапана770,00
Замена датчика тяги820,00
Замена резиновых прокладок800,00
Замена датчика ионизации пламени690,00
Замена термопары690,00
Замена ручкиза наш счёт
Прочистка штуцера водяной части780,00
Прочистка форсунки запальника640,00
Калибровка сопла горелки600,00
Чистка трубки датчика НЕВА 3208-10510,00
Чистка трубок Вентури горелки980,00
Очистка теплообменника (радиатора) от сажи1830,00
Пайка трубки теплообменника1500,00
Пайка сот радиатора (труднодоступные места)1700,00-2500,00

Источники

  • http://livelyday.ru/www.o-vannoy.ru/gazovye-kolonki/membrana/
  • https://sovet-ingenera.com/otoplenie/vodonagrevatel/membrana-dlya-gazovoy-kolonki.html
  • https://zen.yandex.ru/media/id/5cffe3fce6438000aed38474/5d5c0788d11ba200ad7a186b
  • https://remont-system.ru/kotly/funkcii-i-zamena-membrany-gazovyh-kolonok
  • https://cosmo-frost.ru/gazovye-kolonki-i-kotly/neispravnosti-gazovye-kolonki-i-kotly/kak-pomenyat-membranu-v-gazovoj-kolonke-vybrat-i-ustanovit-samostoyatelno/
  • https://gazser.ru/stoimost-remonta-gazovoy-kolonki

Самостоятельный ремонт

Для ремонта понадобится разборка всего водногазового узла. Вам будут нужны:

  • шлицевая и крестовая отвертка;
  • гаечные ключи на 19 и 24;
  • ремонтный набор;
  • новая деталь.

В первую очередь перекройте подачу воды и газа. После этого откройте кран в ванной комнате, слейте остатки воды.

  • Снимите регуляторы с корпуса, потянув их на себя.
  • При наличии дисплея отключите ведущую к нему проводку.
  • Теперь нужно снять кожух. В одних моделях он крепится болтами сверху и снизу, в других «сидит» на защелках. Потяните облицовку на себя и вверх.

Перед вами откроется водный узел. В более ранних моделях он расположен отдельно, вертикально. Сверху установлен газовый блок, слева организован подвод воды, справа — теплообменник.

Чтобы демонтировать такой элемент:

  • Открутите две гайки на водопроводных трубах. Используйте ключ на 24.
  • Выкрутите два винта крепления, потяните вниз и снимите.

В последних моделях водяной узел размещен горизонтально. Снизу есть специальный кран, через который сливаются остатки воды.

  • Открутите крепежные гайки ключом на 19.
  • Отключите подводящие датчики.
  • Выкрутите болты, которые крепят блок к основанию.
  • Снимите горелку.
  • Открутите крепежи водногазового узла с коллектором.

Можно приступать к разборке. В старых вариациях «Астра» и «Нева» нужно открутить восемь болтов для разделения узла. В современных моделях «Нева» 4513, 4511, 4510, «Оазис», «Вектор» его держат только четыре винта.

Осталось достать изношенную мембрану и установить новую.

Проводите сборку в обратном порядке. По окончании работ проведите проверку. Постепенно открывая подачу воды, осматривайте все соединения на момент протечек. После чего откройте кран на полную. Все в порядке? Надевайте кожух, подавайте топливо — пользуйтесь горячей водой в свое удовольствие.

На видео меняют диафрагму для некоторых моделей:

https://youtube.com/watch?v=XvGmyGPY9hw

Типовые неисправности водонагревателя

Газовых водонагреватель – достаточно неприхотливое в работе устройство, которое на протяжении длительного времени может функционировать без перебоев. Но если все-таки вам “посчастливилось” столкнуться с такой проблемой, то диагностировать неисправность можно по некоторым основным состояниям. Среди основных причин по которым не работает газовый водонагреватель, можно отметить:

  1. отсутствует подача электроэнергии;
  2. имеются проблемы с водяным узлом;
  3. неисправность газового отсека;
  4. осуществлена некорректная установка.

Особой квалификации требует устранение неисправности газового блока, поскольку ремонт подобного конструктивного элемента газового водонагревателя сопряжен с большой опасностью. Доверить починку такой поломки следует опытному мастеру. Мы предоставляем свои услуги по устранению неисправности любой категории сложности, включая возможные проблемы с газовым блоком.

Сборка устройства

В старых водонагревателях Нева и Астра ставим на место верхнюю крышку водяного регулятора и закручиваем восемь винтов по принципу один напротив другого. Определяем, где вход в регулятор и ставим его к трубе, по которой в колонку поступает вода. Водяной узел вставляется в газовый и закручивается три винта, с помощью которых они крепятся друг к другу. Желательно поменять прокладки на входе и выходе. После этого закручиваются накидные гайки ключом на 24.

В новых водонагревателях закручиваем четыре шурупа на водяном регуляторе, прикручиваем водогазовый узел к горелке. Далее горелочный блок прикручиваем к задней стенке, подключаем электроды розжига и ионизации и ключом закручиваем накидные гайки.

После сборки проводим проверку. При открытом кране горячей воды постепенно включаем воду на входе колонки. Убеждаемся, что нигде нет протечек. Можно перепроверить, проведя сухими салфетками на накидных гайках. Через несколько минут кран закрываем и проверяем те же соединения, но уже под давлением. Если всё в порядке, открывается вентиль газа и проверяется работа колонки

Важно проверить газовые соединения, нанеся мыльный раствор. Если нигде нет протечек и все работает, можно крепить кожух колонки. Также процесс замены мембраны колонки Астра ВПГ-21 1-В11-УХЛ 4,2 смотрите на видео:

Также процесс замены мембраны колонки Астра ВПГ-21 1-В11-УХЛ 4,2 смотрите на видео:

Получите нашу книгу

Замена мембраны газовой колонки Нева 3208

Современные газовые водонагреватели проточного типа в своей конструкции имеют резиновую мембрану, которая служит для включения колонки. Постоянное давление воды портит её, изнашивает и заставляет рваться. необходимая работа и составляющая часть годового технического обслуживания. Наиболее подвержены к износу мембраны в аппаратах отечественного производства. За один год работы колонки НЕВА 3208 можно произвести до трех замен.

Замена мембраны газовой колонки — работа, не требующая профессиональной подготовки, но требующая внимательности. В этой статье, мы расскажем вам как своими руками произвести замену мембраны на примере газовой колонки НЕВА 3208.

Как выбрать новую деталь

Для каждой колонки («Термет», «Аристон», «Беретта») мембрана подбирается индивидуально. Для заграничных моделей найти замену сложнее всего, поскольку приобрести товар можно только у официального поставщика. В таком случае у вас есть выбор: потратиться на новый элемент или купить новую колонку.

С отечественной техникой все проще. Замену можно найти в магазинах или заказать через интернет.

Если вы думаете, что принцип устройства всех мембран одинаков — это не так. Например, в водонагревателях «Аристон» устанавливаются специальные элементы — «восьмерки». Они изготавливаются из плотной резины, имеют особую форму. Стоимость их составляет от 300 до 500 рублей.

По принципу «восьмерки» работает мембрана в приборах «Электролюкс». Но ее цена гораздо ниже — от 200 рублей.

Самая простая для эксплуатации и замены мембрана «Нева» и «Астра».

Есть и универсальные варианты, однако они годятся лишь для временной установки. Точно настроить технику без заводских деталей невозможно.

Газовая колонка затухает

Когда бытовой нагреватель сначала включается, однако вскоре затухает, причина кроется часто в неисправности биметаллического датчика температуры, который требуется, чтобы защитить устройство от перегрева. Если температурный датчик поломался, прибор может не включаться, и тогда сценарии развития могут быть следующими:

Газовая горелка зажигается, техника включается и в течение некоторого времени исправно работает, однако быстро затухает, после этого нагреватель уже не получится разжечь. Пройдет 20 или 30 минут, и только тогда оборудование можно снова включить, но далее происходит то же самое.

Выбор кондиционера: на что следует обращать внимание

Монтаж дымохода — лучшие идеи постройки металлических и каменных вариантов (75 фото)

Накопительный водонагреватель — методы установки и обзор самых экономичных вариантов (85 фото)

Оборудование выключается в хаотическом порядке, иногда его включить не получается. Изоляция на проводнике износилась, в результате произошло замыкание на корпус, тогда происходит срабатывание предохранительного клапана, колонка перестает функционировать нормально. И в этом случае вам помогут работники сервисного центра.

Возможные неисправности «лягушки»

Корпус водяного регулятора прочен, рассчитан на работу при большом напоре воды (расход до 3 м3/час). Деталей, которые могут прийти в негодность и стать причиной поломок газовой колонки, в водяном узле немного.

Возможные неисправности:

  • прорыв мембраны;
  • нарушение целостности пластиковой тарелки – мембрана не может подвинуть шток;
  • образование накипи на штоке, замедляющей движение стержня или приводящей к его заклиниванию, что происходит из-за протечки сальника;
  • разрушение шарика-замедлителя (очень редко, но случается), засорение канала, заклинивание шарика;
  • заполненность мусором сеточки фильтра, что понижает напор воды из-за перекрытия прохода;
  • попадание мусора в штуцер Вентури из-за чего понижается напор в кране горячей воды, колонка не работает;
  • износ прокладок, сальников – это причина протечек, приводящих к образованию накипи.

Большинство из этих неисправностей имеет характерные симптомы, которые можно выявить при внешнем осмотре.

Протечка прокладки сальника приводит к образованию накипи и закисанию штока. Всю накипь следует удалить. Вывернуть и очистить втулку, заменить прокладку и сальники, шток очистить и смазать

Любые протечки требуют вмешательства, которое не следует на долго откладывать. Длительное воздействие воды окисляет контакты. В результате, микровыключатель становится неремонтоспособным, совершенно негодным.

Где находится мембрана и как к ней подобраться

Чтобы вынуть мембрану и проверить её состояние необходимо отыскать вход в водонагреватель воды и газа. В зависимости от типа водонагревателя перед водогазовым узлом может находиться фильтр тонкой очистки для воды. Если его нет, тогда надо установить. Это делать необязательно в корпусе на входе в колонку. Фильтр грубой и тонкой очистки лучше всего смонтировать на вводе воды в квартиру. Таким образом, вся вода поступающая в квартиру, будет проходить очистку.

Запомните: Фильтр тонкой и грубой очистки задерживает крупные и мелкие частицы песка, ила и других примесей в воде. Он не может защитить водогазовую группу от растворённых солей кальция. Сетчатый фильтр, который снабжён узлом для приёма воды, часто забивается ржавчиной или мусором из поступающей воды. Промойте его под сильной струёй воды.

Собмарт — полезные вещи


Газовая колонка Нева 4511 Возникла проблема с газовой колонкой Нева 4511 (4513), перестала включаться при слабом напоре воды, просто не зажигается, только если на всю вывернуть кран. Краткие технические характеристики водонагревателя Нева 4511 Тип розжига: Автоматический Вид топлива: Природный газ / Сжиженный газ Камера сгорания: Открытая Мощность : 21 кВт Производительность, л/мин: 11 Размеры ВхШхГ, мм: 565х290х221 Минимальное давление воды для запуска, бар: 0,15

Проблема оказалась в рваной мембране (3227-02.278 диаметр 76 mm) расположенной в водяном узле (3227-02.270), который обеспечивает доступ газа к основной горелке только при наличии протока воды, одновременно обеспечивая срабатывание электромагнитного клапана.

Мембрану можно приобрести на АВИТО

Замена мембраны довольна простая, но требует внимания и порядка, что за чем снимать.

Приступим, перекрываем воду и начинаем разбирать — снимаем ручки газовой колонки, поддев отверткой, снимаются туго


РУЧКА D 33 мм (светло-серая) НЕВА 4511 (3272-00.006)


НАКЛАДКА 66х192 С ДИСПЛЕЕМ НЕВА 4511 (3227-07.003, 3272-00.050)

Вынимаем батарейки из отсека для элементов питания:


Отсек батарейный НЕВА 4510/4511/4513 (3227-00.008)

Откручиваем кожух газовой колонки отсоединяем разъемы дисплея


Корпус газовой колонки NEVA-4011, NEVA-4511 без накладки 3272-03.000-02


Монитор дисплей газовой колонки NEVA-4510, NEVA 4511, NEVA 5611 Артикул 3227-07.003


Корпус газовой колонки NEVA-4011, NEVA-4511 без накладки 3272-03.000-02

Откручиваем патрубки подачи воды


Трубка медная для газовой колонки NEVA-4511 от водяного узла к теплообменнику


Патрубок на холодную воду газовой колонки Нева 4511

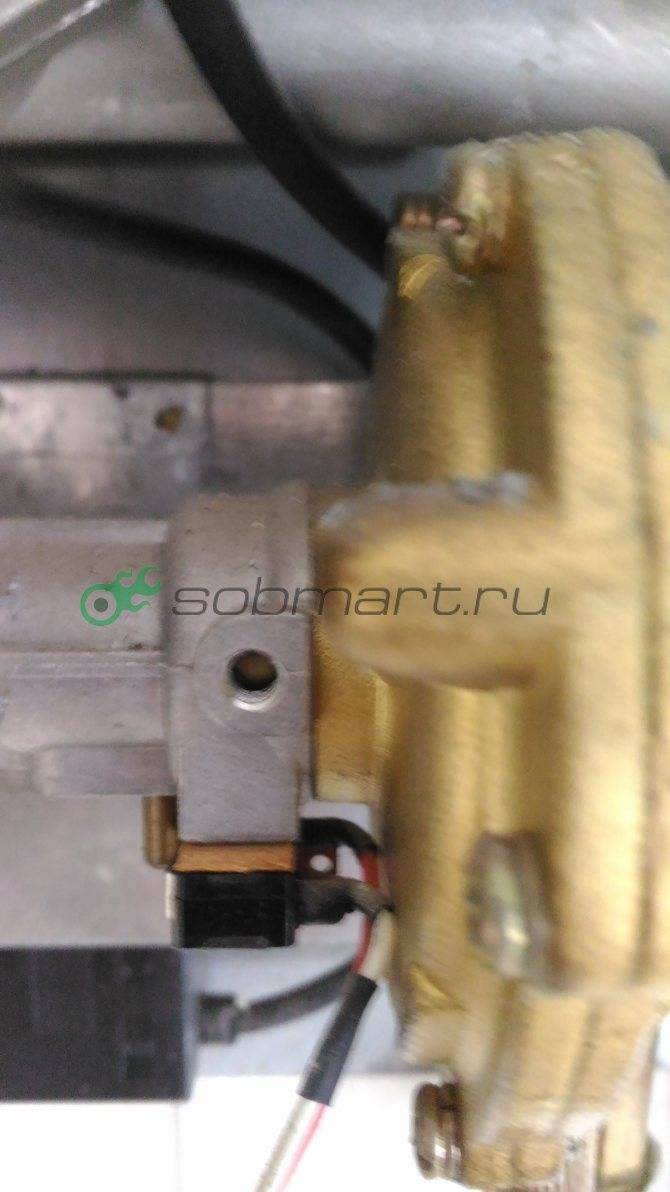

Откручиваем корпус водяной узел


Водяной узел газовой колонки NEVA 4011, NEVA-4510, NEVA 4511 3227-02.270


Водяной узел газовой колонки NEVA 4011, NEVA-4510, NEVA 4511 3227-02.270

Разбираем водяной узел, откручиваем 6 соединительных винтов


Водяной узел газовой колонки NEVA 4011, NEVA-4510, NEVA 4511 3227-02.270

Достаем мембрану водяного узла и осматриваем на наличие разрыва


Дырка в МЕМБРАНе НЕВА 4511 (3227-02.278) d 76 mm


МЕМБРАНА клапан НЕВА 4511 (3227-02.278) d 76 mm

Сравниваем новую и старую мембраны


МЕМБРАНА НЕВА 4511 (3227-02.278) d 76 mm

Собираем водяной узел и остальное в обратной последовательности, при одевание мембраны советую надеть ее на часть с водяным штоком, а затем прижать.


МЕМБРАНА НЕВА 4511 (3227-02.278) диаметр 76 мм и водяной узел

На этом процедура завершена, но если вдруг вы захотели еще и прочистить газовую колонку т.е провести ТО, читаем дальше:

Снимаем газовую колонку кладем горизонтально и начинаем откручивать камеру сгорания, там два самореза по бокам


Камера сгорания газовой колонки Нева 4511

Откручиваем датчик тяги с камеры сгорания


Датчик тяги 90°C газовой колонки NEVA-4011, NEVA 4511, NEVA 4513 (3222-15.000)

Откручиваем и снимаем горелку, держится тоже на двух саморезах


Разрядник свеча розжига газовой колонки NEVA-4510М, NEVA 4511 (3227-02.130-01)


Горелка газовой колонки Нева 4511

После снимаем теплообменник — разобрали практически все )


Газовая колонка Нева 4511


Теплообменник МастерГаз, Нева 4511, 6011,5111, 5611 3272-06.00

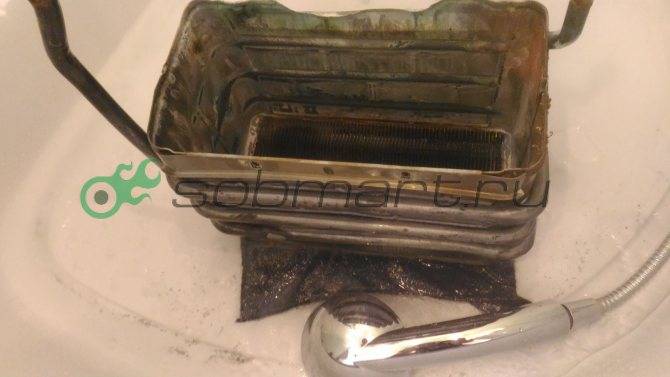

Разводим лимонную кислоту и заливаем пипеткой в патрубок, также забрызгиваем весь теплообменник

Огромное количество накипи образовалось от пыли в воздухе при горение


Накипь на теплообменнике газовой колонки нева 4511


Накипь на теплообменнике газовой колонки нева 4511


Накипь на теплообменнике газовой колонки нева 4511

Почистим заодно и горелку


Горелка газовой колонки Нева 4511

На этом чистка завершена собираем все обратно и проверяем на течь и работоспособность.

Если требуется мембрана обращайтесь.


А еще можно опубликовать статью в своем блоге:

Назначение и строение водяного узла

Мембрана — важная деталь в регуляции подачи газа. Чтобы разобраться с ее назначением и принципом работы, следует детально изучить устройство водяного блока колонки, элементом конструкции которого она является. Эти знания помогут при замене мембраны, ведь чтобы до нее добраться, предстоит демонтировать весь узел и разобрать его.

Рекомендуем также познакомиться с общим устройством газовой колонки, чтобы проще было отыскать в ее конструкции водяной блок. Но обо все по порядку.

Устройство водяного редуктора

Одним из узлов практически любого газового теплообменника является водяной редуктор (водяной узел – ВУ, водяной регулятор). Он предназначен для регуляции равномерной подачи воды и газа. Практично разработанная форма регулятора (в просторечии – «лягушки») способствует компактному размещению блока в корпусе колонки. Технически простое устройство работает автоматически.

Функции редуктора следующие:

  • запуск и прекращение работы газовой колонки при открывании/ закрывании крана;
  • регуляция подачи воды и газа;
  • защита колонки от перегрева при недостаточном напоре воды.

Конструкция редуктора хорошо продумана и визуально не сложна.  Корпус, выполнен из латуни, полиамида (содержащего стекловолокно), силумина или из пластика.

Детали водного узла:  крышка (1) и основание (2), соединяемые винтами; тарелка (4); шток, открывающий/закрывающий газовый клапан (5); мембрана (6); штуцер Вентури (7); гайка сальника (8); отводы для воды (9); регулировочный винт (10); крепёжные винты (3); сетчатый фильтр (11); шарик-замедлитель (12)

Принцип работы и значение регулятора

Разделённая надвое мембраной пустотелая полость редуктора заполнена водой. В полость из водопровода поступает вода. Из нижней части, проходя через штуцер Вентури, она поступает в верхний отсек через перепускное отверстие. Однако вода, поступающая из водопровода в нижнюю часть, всегда давит на мембрану с силой напора воды в трубопроводе, а в верхней части сила давления изменяется, в зависимости от того, идёт ли поток воды через теплообменник.

Дело в том, что в трубопроводах, имеющих суженные участки, давление текущей жидкости в узком месте понижается. При открытии крана и прохождении воды через штуцер Вентури, давление перед местным сужением (соплом) штуцера повышается.

За счёт возрастания скорости потока в узком месте, давление понижается как в штуцере, так и в верхней полости лягушки. Это подобно сплющиванию конца поливочного шланга. При разнице в диаметрах сопла штуцера (0.3 см) и основной камеры (2 см) перепад давления достигает 1 атмосферы. Этого достаточно, чтобы мембрана выгнулась вверх и надавила на пластиковую тарелочку, жёстко закреплённую на оси штока. Шток с силой давит на клапан газа, отчего клапан открывается и газ поступает к газовой горелке.

При подъёме мембраны вода из верхнего отсека начинает выходить через перепропускной канал, где расположен шарик-замедлитель из стали. Шарик, перемещаясь вправо, частично перекрывает канал, поэтому включение и подача на горелку газа происходит плавно. Плавность регулируется с помощью регулировочного винта.

Сопло Вентури находится в выводном патрубке (с правой стороны лягушки). Это – местное сужение, обеспечивающее перепад давления при открытии крана. Засорившийся штуцер необходимо очистить

Когда кран горячей воды (ГВ) закрывают, поток воды прекращается и давление в сопле Вентури сравнивается с давлением в полости под мембраной. За счёт действия пружин шток вместе с тарелкой смещаются вниз, а мембрана возвращается в среднее положение.

Газовый клапан автоматически закрывается. Выключение газового клапана осуществляется быстро, так как обратным током воды в водопропускном канале шарик смещается к верхней полости (влево) и перестаёт препятствовать перетоку жидкости. Рекомендуем посмотреть информацию о том, что делать, если не срабатывает газовый клапан.

Если расход горячей воды менее 2-3 л/мин, нужного перепада давления не возникает, и пружины не дают штоку открыть клапан газа вообще или достаточно для полноценного нагрева воды. Также не возникает необходимой разницы давления при нарушении целостности мембраны.

Водяной регулятор, основанный на принципе действия сопла Вентури, является устройством безопасности, так как позволяет включить водонагреватель только в том случае, когда через теплообменник течёт достаточной силы водяной поток. Таким образом, редуктор автоматически защищает газовую колонку от перегрева.

Переточное отверстие соединяет сопло Вентури и верхнюю полость лягушки. Это отверстие при установке диафрагмы необходимо оставить открытым, чтобы редуктор правильно работал

Ремонт газоводяного узла

Как любой механизм водяной блок в своей конструкции имеет изнашивающиеся детали. Когда они приходят в негодность, работа нагревателя ухудшается или прекращается совсем.

При возникшей неисправности, вполне по силам выполнить ремонт водяного узла газовой колонки самостоятельно, разобрав редуктор и заменив отработавшие своё расходные материалы. Для начала предлагаю разобраться в том, как собственноручно разобрать и отремонтировать водяной узел устройства проточного водонагревателя.

Назначение газоводяного узла

Независимо от сложности конструкции газовые колонки, применяемые для нагрева воды в домах, где нет ГВС (горячего водоснабжения), действуют по общему принципу. Проходящая через теплообменник вода нагревается газом, который подается на горелку при появлении тока жидкости через водяной узел и перекрывается при закрытии крана горячей воды.

Водяной узел – первый автоматически работающий блок газовой колонки на пути холодной воды.

Газоводяной узел

Основная задача водяного блока – подача сигнала на включение или отключение газовому узлу, работающему с ним в паре, регулировка подачи газа к горелке и подачи воды в змеевик теплообменника (обеспечение нормальной работы колонки).

Благодаря оригинальному внутреннему устройству, при открытии крана горячей воды водяной редуктор подает сигнал:

  • к открытию газа при условии, что расход нагретой воды не ниже предусмотренного;
  • к прекращению подачи газа при перекрытии крана или недостаточном напоре горячей воды.

Одновременно водяной редуктор «Лягушка» – одно из устройств безопасности водонагревателя, так как при слабом напоре воды предотвращает перегрев теплообменника, который от регулярного перегрева выходит из строя.

Устройство «лягушки» проточного водонагревателя

Чтобы не заниматься ремонтом в слепую, нужно понимать, как тот или иной узел работает. Для лучшего понимания назначения деталей и принципа работы, рассмотрим устройство водяного блока применяемой в быту газовой колонки. Сделаем это на примере одной из самых распространённых колонок – Нева.

Водяной редуктор в просторечии называют сердцем водяного узла. Корпус состоит из двух частей – основания и крышки, соединяемых винтами. В Неве корпус выполнен из латуни. В современных колонках корпуса редукторов выполняют также из силумина, полиамида или высокопрочного пластика.

К тому же в нижней части основания сделаны ревизионные отверстия для спуска воды, заглушенные винтами.

Основание имеет два патрубка. По вводному в лягушку поступает вода. С помощью накидной гайки патрубок присоединяется к трубе водопровода. Здесь же установлена уплотняющая прокладка, предохраняющая от утечек, и сеточка фильтра, защищающая внутренности лягушки от попадания с водой частиц мусора. Наличие фильтра продлевает жизнь мембране, особо чувствительной к присутствию мусора, действующего при потоке воды и движении мембраны подобно абразиву.

Выводной патрубок оснащён штуцером . С трубкой, по которой вода из редуктора идет к змеевику теплообменника, патрубок соединен накидной гайкой. Здесь также устанавливают уплотняющую прокладку. Над суженной частью штуцера Вентури в теле основания сделано перепускное отверстие, через которое вода из нижней полости регулятора через штуцер попадает в отделённую мембраной верхнюю полость – под крышку.

Как запаять теплообменник газовой колонки

Подготовка к пайке

Прежде всего, нужно снять кожух с колонки. Делать это нужно аккуратно, отключив прежде провода от дисплея. В некоторых моделях водонагревателей, например Нева 4510, перед этим следует снять регуляторы газа и давления.

Далее включается вода и находится место протечки. Часто оно находится на сгибе труб теплообменника возле обрешетки. Если оно легкодоступно, можно будет запаять свищ, не снимая колонку.

Если же прямого доступа нет, и свищ находится изнутри радиатора, нужно будет разобрать колонку и снять теплообменник.

В современных колонках есть специальная заглушка для слива воды, открыв которую жидкость сливают в подставленную емкость. Остатки влаги продуваются компрессором или пылесосом.

Это важно, потому что во время пайки жидкость будет закипать и испаряться, создавать давление и сдувать припой через свищ. Последний этап подготовки – зачистка и обезжиривание места протечки

Делается это с помощью мелкозернистой наждачной бумаги. Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира

Последний этап подготовки – зачистка и обезжиривание места протечки. Делается это с помощью мелкозернистой наждачной бумаги. Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира.

Способы пайки

Запаять теплообменник газовой колонки можно тремя способами:

Мощным паяльником

Чтобы запаять место свища своими руками вам понадобится паяльник мощностью около 110 Вт, флюс и припой.

Первый этап пайки – нанесение флюса. Это вещество, очищающее поверхность материала от окислов и позволяющее равномернее растекаться припою. Лучше всего подойдет флюс паста с содержанием меди. Если ее нет в наличии, можно воспользоваться обычной канифолью или таблеткой аспирина.

Горелкой с газовым баллоном

Понадобится горелка, небольшой баллон с газом, флюс, припой. Горелка подключается к баллону и поджигается. Нужно выбрать не очень сильное пламя, чтобы не повредить радиатор колонки.

Сначала место протечки хорошо прогревается. Это делается для того, чтобы остатки влаги в трубах испарились. После этого нагревается труба и к ней подводится припой.

После пайки обязательно нужно убрать остатки флюса, потому что он содержит кислоту и может в дальнейшем разъедать стенки труб теплообменника.

Холодной сваркой

Важно подобрать холодную сварку, которая не расплавится от горячей воды. Все действия нужно производить в защитных перчатках

Из упаковки достается небольшое количество холодной сварки. Нужно разминать ее в руках около трех минут. Как только материал начнет застывать, нужно его приложить к месту свища и крепко держать до полного застывания.

Если на трубке теплообменника находится несколько свищей рядом или дырка в трубке большая, нужно припаять медную латку. Также можно сделать напайку из отрезка медной трубы.

Как проверить герметичность

По окончании пайки газовых колонок нужно проверить герметичность всех труб. Для этого их тщательно осматривают, чтобы увидеть даже самые мелкие свищи – об их наличии свидетельствуют мелкие зеленые пятна. Во избежание повторного разбора колонки в ближайшее время, эти дефекты также зачищают и пропаивают.

После этого к газовой колонке с паяным теплообменником нужно подключить воду и открыть кран.

В самом конце котел с газовой колонкой включают, чтобы проверить ее работоспособность при контакте с горячей водой. При этом участки пайки можно протереть сухой салфеткой, чтобы обнаружить малейшие признаки влаги.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
