Как выполняется замена полотенцесушителя в ванной по правилам

Типичные ошибки самостоятельных мастеров

Когда при боковом или нижнем подключении нижний отвод находится выше крайней точки ПС, между низом прибора и точкой подключения нижнего отвода образуется застойная зона.

Это следствие того, того, что охлажденная жидкость, опустившись вниз, не может попасть в стояк обратно из-за давления на нее столпа горячей воды с меньшим удельным весом. Пока допустимая разница высот между нижним отводом и низом полотенцесушителя не превышена, прибор работает, а после – циркуляция в нем прекращается.

Остановится циркуляция и в случае наличия колена, образованного верхней трубой. Заставить заработать такую схему сможет только врезка крана Маевского, чтобы периодически стравливать накопившийся воздух. Иногда в верхней трубе делают петлю, прокладывая ее за обшивкой потолка, а нижнюю трубу замуровывают в пол.

Вверху будет накапливаться воздух, а охлажденная вода в агрегате окажется заблокированной в нижней петле, находящейся в полу. Движение теплоносителя полностью прекратится.

Для того чтобы выпускать воздух, образующийся при закипании теплоносителя или занесенный в систему отопления во время ее заполнения, устанавливаются воздухоотводчики (+)

Замена полотенцесушителя

Если устранение неисправностей не помогло, единственным выходом из ситуации является замена полотенцесушителя на более новую и современную модель. Нужно учитывать, что в некоторых случаях для этого необходимо получить письменное разрешение от управляющей компании. Это обусловлено тем, что в ходе выполнения подобных работ напор воды в доме может ослабнуть, что требует своевременного оповещения соседей и получения их согласия.

Инструменты для замены полотенцесушителя

Чтобы заменить полотенцесушитель своими руками, вам понадобятся следующие инструменты:

  • Сварочный аппарат.
  • Соединительные фитинги.
  • Труборез или кусачки.
  • Болгарка.
  • Крепежные кронштейны.
  • Шаровые краны.
  • Полипропиленовые трубы.

Этапы работ

Замена полотенцесушителя осуществляется в несколько этапов:

Демонтаж старого прибора. Трубу удобнее всего срезать с помощью болгарки. После снятия змеевик необходимо освободить от креплений. Не забудьте предварительно перекрыть стояк и обязательно слить воду.

Нарезание резьбы. На водопроводных трубах нужно нарезать фаски соответствующего диаметра. От качества резьбового соединения непосредственно зависит надежность фиксации прибора. С целью предотвращения вероятности протекания стыки рекомендуется герметизировать при помощи льняной подмотки.

Обустройство байпаса. Его основная задача заключается в обеспечении работоспособности оборудования в случае возникновения неполадок или при возникновении аварийных ситуаций. Данный элемент системы представляет собой запасной канал, оснащенный запорной арматурой. После монтажа байпаса необходимо установить шаровые краны, с помощью которых можно будет перекрыть общедомовой стояк.

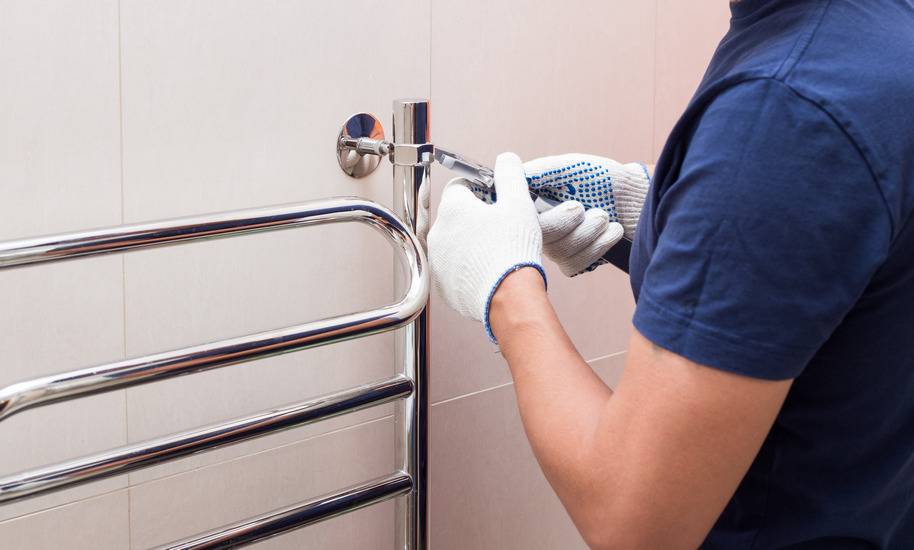

Установка нового обогревателя. Подсоедините прибор к подготовленным резьбовым соединениям

Важно учитывать, что он должен свободно держаться на кронштейнах, поэтому его нельзя приваривать к крепежным элементам. Оптимальное расстояние между змеевиком и поверхностью стены составляет 3-4 см.

Проверка качества подключения

После завершения установки необходимо удостовериться в герметичности системы и проверить ее работоспособность. Дождитесь полного прогрева прибора и убедитесь в отсутствии утечек теплоносителя. На завершающем этапе осуществляется заделка дефектов стеновой поверхности, которые могут образоваться в процессе демонтажных работ.

Процесс замены полотенцесушителя на видео

Наиболее наглядно весь процесс по монтажу полотенцесушителя своими руками представлен на видео.

Схема 1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса

Эта схема подключения – универсальная:

  • Работает при любом направлении подачи в стояке.
  • Не зависит от скорости циркуляции в стояке.
  • Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
  • Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

  • Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
  • При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо»

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения

Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

Боковое подключение (пример верного исполнения)

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение (пример условно допустимого исполнения)

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).

Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

Монтаж полотенцесушителя комбинированного типа

Производителями разработана модель универсальной сушилки. Она работает не только в отопительный сезон. А значит, ее врезают в трубы, как отопления, так и в водопроводную систему, в трубы с подачей горячей воды. Кроме того, комбинированная сушилка работает от электричества.

Чаще всего это модель «лесенка». В ее нижнюю подводку с левой стороны устанавливается электронагреватель с термостатом. Монтаж самой сушки проводится обычным путем, схожим с полотенцесушителем водяного типа. Для комбинированной модели так же подводятся трубы с подачей горячей воды.

Работает прибор по следующей схеме:

  • Когда отсекающие краны закрыты, а прибор наполнен водой через верхнюю подводку с левой стороны (со стороны крана Маевского), сушка может нагреваться от электричества.
  • Когда прибор отключен от питания электричеством, и открываются отсекающие краны, он нагревается от подаваемой из центральной системы горячей воды.

Поскольку электрическая сушка потребляет большое количество электроэнергии, то для нее монтируется отдельная точка питания, с подводящим кабелем в сечении не меньше 2,5 мм. Кабель ведется индивидуальный, от центрального щитка, с защитой отдельным автоматом.

Обеспечивается заземление, перед тем как установить полотенцесушитель. Монтируется розетка с заземлением, укладывается провод с 3 жилами. Выполняются работы по «занулению», если заземления в квартире нет. Для этого «земля-провод» перемыкается в проводке с «нулем». Такую процедуру рекомендуется выполнять приближенно по максимуму к щитку.

Нюансы отделочных работ

Разводка труб при установке полотенцесушителя может быть скрытая внутри стены или проложенная на ее поверхности. Первый вариант выглядит более эстетично.

Чтобы спрятать подводящий трубопровод необходимо предварительно провести замеры и поделать соответствующие канавки в поверхности стены. Для маскировки труб используют бетонный кожух, короб из пластика или гипсокартона.

Если планируется оставить трубы на поверхности, то лучшим вариантом будет использование декоративных каркасных конструкций. Особой популярностью пользуются пластиковые короба для скрытия разводки. Их установка обеспечивает защиту трубопровода от возможных механических повреждений, а также скопления грязи и пыли

Чтобы обеспечить удобную эксплуатацию полотенцесушителя рекомендуется в декорирующей конструкции оставить небольшие проемы в местах расположения запорных механизмов. Скрыть вентили можно с помощью дверок.

Как и куда подключать ↑

Прежде всего следует определиться с вариантом врезки трубы. Их может быть два:

  • в систему, подающую горячую воду;
  • в отопительную систему.

Как показывает практика, первый вариант предпочтительнее, поскольку предполагает круглогодичное использование полотенцесушителя. Тогда как второй дает возможность пользоваться им только в отопительный период, то есть практически полгода. Собственно, и подключение устройства в первом случае будет возможно круглогодично. Тогда как во втором – только в теплое время года, поскольку отключение отопления в холодный период чревато самыми серьезными последствиями.

Еще один важный вопрос: способ подключения прибора. Старые устройства зигзагообразной формы, часто встречающиеся в хрущевках, как правило, меняются на оборудование нижнего подключения соответствующего диаметра. Если трубы, подходящие к полотенцесушителю, утоплены в стены, придется подбирать модель с боковым подключением. Такой монтаж будет более сложным, но другого выхода нет. Впрочем, внешний вид таких приборов намного лучше, чем у оборудования других типов.

Полотенцесушитель может подключаться как к горячему водопроводу, так и к отопительной системе

Демонтаж

Серийные советские змеевики присоединены к магистрали посредством резьбовой муфты или сваркой. Первый способ допускает разборку: отпускают, свинчивают до упора контргайку, газовым ключом скручивают муфту.

Краску по резьбе, препятствующую операции, удаляют металлической щеткой (крацовкой) или обжигают горелкой. Термический метод подходит при капремонте ванной комнаты, иначе облицовку защищают листом асбеста.

Приваренное колено отрезают «болгаркой». Аналогично поступают с кронштейнами, прихваченными к трубам. Чтобы не повредить отделку отлетающим абразивом, между коленом и стеной заводят фанерку или картон. Последний удобно крепить на кафель скотчем.

Поменять негодный полотенцесушитель, не обновив в ванной магистраль — нерационально. Хромированная лесенка будет служить исправно, а свищи появятся на стальном стояке, подводах, поэтому подумайте о пластике.

Обрезать стальную трассу у потолка и пола, плохая идея: трубы имеют обыкновение подтекать в перекрытии. Лучше договориться с соседями о совместной замене ржавеющих труб на полипропиленовые, армированные стекловолокном. При негативном ответе оставляют выступающие на 100 мм над плитой патрубки, чтобы уместился резьбонарезной инструмент. Иногда приходится демонтировать кафель, чтобы освободить пространство.

Если стояк не трогают, как правило, стремятся подобрать полотенчик идентичный по межосевым размерам. Под гнутую модификацию иных габаритов потребуется переносить врезку. Бывает переделывают пластиковую разводку, тогда обходятся ножницами для пластика. Отрезая существующее, учитывайте необходимость установки кранов, перемычки.

Специфика выполнения демонтажа

Для демонтажа старого полотенцесушителя нужно изначально из основного стояка слить воду, а для этого предварительно обращаются в компанию, которая обслуживает теплосети и сети водоснабжения данного дома с просьбой перекрыть подачу воды на время работ по демонтажу.

Демонтаж старого устройства делают после слива воды, обрезая нижнюю трубу для начала, а потом верхнюю болгаркой, если змеевик приварен к стояку. Если он соединен со стояком резьбой − откручивают его разводными ключами.

Если старые трубы, нужно аккуратно срезать материал и нарезать новые резьбы и крепление труб

При снятии старого радиатора стоит обратить внимание на износ стояка, к которому он присоединялся


кран на полотенцесушителе

Замену нужно делать с тем расчетом, чтобы старые трубы не оставались перекрытыми и места соединений с новыми участками были видны и доступны.

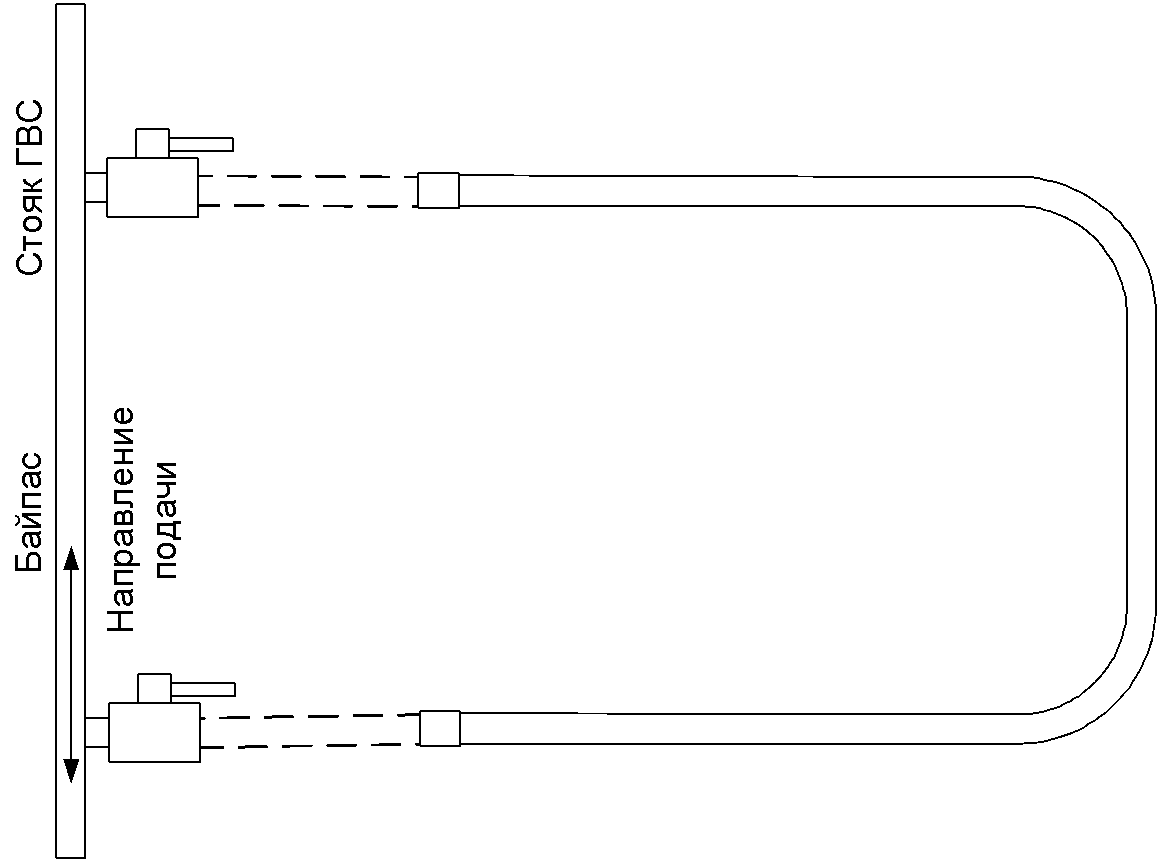

Установка байпаса и кранов

Байпас на змеевике Байпас – специальная перемычка, которая позволит перекрывать подачу воды в змеевик, не нарушая её циркуляции в стояке. Проще говоря, это дополнительная обходная труба, которая должна стоять до кранов. Ставить её необязательно, но это значительно снижает риски: так вы сможете быстро перекрыть воду, если появиться течь.

Перемычка представляет собой обычную трубу, в нашем случае полипропиленовую. Для её установки на концы змеевика крепятся шаровые краны.

При этом диаметр перемычки должен быть не меньше, чем диаметр подводящей трубы. На самой перемычке не устанавливают никаких вентилей или кранов. Некоторые ставят их для регулировки тепла в ванной, но это может помешать циркуляции воды в других квартирах. Даже в некоторых инструкциях к установке (например, от ARGO), прописана установка крана в перемычку, однако потом могут возникнуть проблемы с работой управляющей компании.

remboo.ru

Какие конструкции бывают

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

  • П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.
  • Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).
  • Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.
  • Виды полотенцесушителей

  • Сложная форма. Есть очень необычные полотенцесушители. Они могут быть даже украшением интерьера, но их грамотное подсоединение — проблема. Как правило, требуется консультация грамотного специалиста, сантехника, который хорошо ориентируется в гидравлике. Как понимаете, найти такого — задача непростая.

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Основные виды водяных полотенцесушителей по типу соединения с трубами из полипропилена

Используется четыре, обеспечивающих гарантированную работу устройства. Они зависят от конфигурации прибора и от того, где располагаются подводящие трубы.

Вертикальное

В этом случае вода попадает в устройство сверху и выводится через нижнее отверстие. Используется в ванных комнатах домов старой постройки, когда коммуникации открыты для доступа и проходят в помещении ванной. Изделие врезается в стояк и является его частью.

Модели типа «лесенка» могут иметь отверстия для вертикальной подачи и вывода.

Горизонтальное

Теплоноситель протекает через боковые концы сушилки для полотенец. Преимущества такого варианта:

  1. Скорость циркуляции воды в стояке не отражается на работе прибора.
  2. Отсутствует необходимость в стравливании скопившегося воздуха.
  3. Позволяет максимально удалить полотенцесушитель от магистрали без потери эффективности в работе.

Модели с отводами сбоку — самые популярные и востребованные. Бывают П-образной, змеевидной формы.

Диагональное

Не обладает преимуществами перед предыдущим вариантом, так как они равнозначны. Часто применяется на приборах в виде лесенки.

Подключение происходит через отвод к одному из верхних концов устройства. Выводится жидкость через нижнее отверстие, расположенное по диагонали от точки подключения. Правильный монтаж гарантирует бесперебойную работу агрегата.

Нижнее

Используется преимущественно в случаях, когда необходимо скрыть трубы без штробления стены, например, под ванной. Обязательна установка крана Маевского на приборе, чтобы стравливать скапливающийся воздух.

Обладает меньшей эффективностью по сравнению с боковым и диагональным способами, но в некоторых ситуациях является единственно возможным вариантом.

Существуют модели с четырьмя точками подключения, из которых можно выбрать любой удобный из вышеперечисленных способов монтажа.

Нормы и правила монтажа

Все требования к подключению сушилки к системе подачи горячей воды можно найти в СНиП 2-04-01-85.

Трубы, муфты, отводы собираются в одно целое посредством специального паяльника.

Для подключения купленного полотенцесушителя можно использовать также медные и металлопластиковые трубы, однако здесь необходимо учесть целый ряд особенностей. В современных полудюймовых трубах из металлопластика диаметр сечения меньше, нежели в пластиковых. Кроме того, они плохо выдерживают сильные перепады давления

Медные трубы, несмотря на свою долговечность, обойдутся в очень крупную сумму, а их сварка требует специальных навыков и особых мер предосторожности

Если вы хотите чтобы полотенцесушитель нормально выполнял свои функции, необходимо обеспечить несильный уклон подводящей трубы в направлении потока горячей воды. На всю протяженность подводки его длина составляет от 5 до 10 мм. Проток воды должен проходить из верхней точки контура полотенцесушителя в нижний. Для данной цели верхний раструб радиатора просто соединяют со стояком подачи горячей воды.

Обязательно должен быть сделан зазор между поверхностью стен и трубами контура. Он составляет 35 мм для труб с сечением менее 23 мм, а также 50 мм для труб с сечением свыше 23 мм. Все расстояния легко регулируются шпилькой, которая вкручена в кронштейн, тем не менее существуют и полностью неподвижные крепления, где изменить данное расстояние нельзя. Конструкция, которая поддерживает обвязку, не должна закрепляться слишком жестко, дабы компенсировать все температурные расширения труб и при этом не нагружать несущие их стеновые участки.

Основные варианты подключения полотенцесушителей

Всё зависит от того, есть ли в доме централизованная система горячего водоснабжения или общедомовая магистраль отопления.

К системе горячего водоснабжения

Удобный и часто используемый вариант подключения:

  1. Не требует оформления документов.
  2. Подходит для любого сезона, так как отключить стояк можно по заявлению в ЖЭКе.
  3. Полотенцесушитель работает круглогодично, в том числе и летом.
  4. Установить можно своими силами.

От отопления

Более трудоёмкий способ, так как требует вмешательства в работу системы отопления. Предполагает оформление некоторых документов в управляющей компании:

  1. Заявление на установку прибора.
  2. Заказ проекта с планом и размерами соединений.

Установка проводится профессионалами. После подсоединения приглашаются сантехники из ЖЭКа для приёмки. Присоединённый к магистрали центрального отопления полотенцесушитель отключается с закрытием отопительного сезона, что не совсем удобно.
