Пошаговая инструкция по заправке кондиционера своими руками (+2 видео)

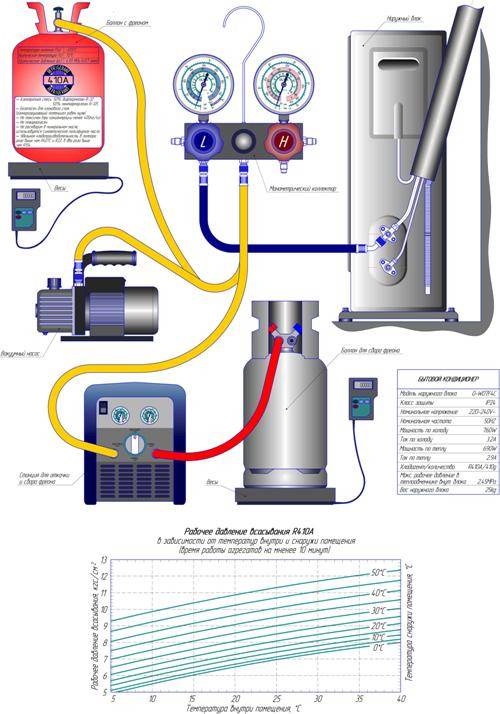

Как правильно заправить кондиционер своими руками:
Открываем окно и осматриваем наружный блок. Нужно найти на боковой стороне кожух, под который уходят 2 шланга.
Откручиваем винты, держащие кожух, под который входят 2 трубки, и снимаем его. По одной трубке — к наружному блоку подводится хладагент в газообразном состоянии. По второй трубке — из наружного блока отводится хладагент в жидком состоянии.
Сливаем старый хладагент в атмосферу — через золотник сервисного порта или через открученную трубку. Обязательно сливайте фреон медленно, чтобы не слить и масло. Для замены в домашних условиях неопытным человеком — самый приемлемый вариант: правильно рассчитать остаток для дозаправки у вас вряд ли получится.
К золотнику подключаем левый (синий) шланг манометрической станции.
Проверяем, что вентили коллектора закрыты.
Средний (желтый) шланг манометрической станции подключаем к штуцеру вакуумного насоса.
Открываем задвижку низкого давления и следим за показаниями: нужно, чтобы манометр показал -1 Бар.
Открываем вентили сервисных портов.
Вакуумируем контур на протяжении 20 минут. Когда давление опустится до -1 Бар — выжидаем еще минут 20-30: не будет ли стрелка подниматься обратно к 0? Если будет — значит, где-то в контуре есть протечка. Ее надо найти и устранить, иначе заправленный хладагент снова будет протекать.
Если протечек не найдено — через 30 минут после вакуумирования отключаем желтый шланг станции от насоса и подключаем к баллону с фреоном.
Закрываем левый кран коллектора.
Ставим баллон с фреоном на весы и запоминаем, сколько он весит сейчас.
Открываем вентиль на баллоне.
На 1 секунду открываем и потом закрываем правую задвижку на манометрической станции — чтобы продуть штанг (чтобы в шланге не осталось воздуха, который попадет в контур).
Открываем левый (синий) кран на станции. После этого фреон начнет поступать из баллона в контур кондиционера. Вес баллона — начнет уменьшаться. Следим, пока он не опустится до нужной отметки (то есть пока в контур не заправится столько газа, сколько нужно для вашей модели), и перекрываем синий кран.
Перекрываем оба крана на блоке, отсоединяем станцию и проверяем, как работает кондиционер.
Как узнать, сколько должно быть фреона в сплит системе?
В настоящее время существует несколько видов фреона или хладагента. В системе данное газообразное вещество является не только рабочим элементом кондиционирования воздуха, но и своеобразным смазочным материалом для компрессора, который есть в любой установке.
Любая сплит установка состоит из двух блоков. Один всегда устанавливается снаружи помещения, а другой внутри него. От одного отсека к другому проходит хладотрасса, по которой непосредственно и циркулирует фреон, а также электрокабель и дренажная система. Для проводки трассы для фреона применяют только трубки небольшого сечения в диаметре, выполненные из меди.
Количество фреона в сплит системе напрямую зависит от длины трассы для данного газообразного вещества, а также от потребляемой мощности компрессора. Например, стандартная трасса для кондиционера составляет длину до 5 метров. Если даже вы приобретаете новую систему, то увеличив длину трубопровода для фреона, вам придется выполнить и его дозаправку в саму систему. Именно поэтому нет однозначного значения для всех систем, которым можно было бы руководствоваться при их дозаправке или полной заправке.
Непосредственно на заводе изготовители сама установка обычно заправлена с учетом имеющейся длины трассы. Стоит заметить, что в системах кондиционирования воздуха длина медных трубопроводов меньше 3 метров не составляет.
Таким образом, получается, что на каждый метр медной трассы на заводе заправляют в систему 0,15 кг хладагента. Плюс к данной массе прибавляется и показатель мощности встроенного компрессора. Если взять параметры в общем соотношении то получается, что мощная установка имеет в себе фреона где-то 0,5 кг.
Естественно, со временем в каждой установке происходит постепенное испарение фреона. Данный процесс убыстряется, если при монтаже системы были допущены ошибки и стыки трубопроводов, точнее их соединение, было выполнено некачественно, и газ понемногу испарялся через оставленные щели. Разумеется, в этих случаях, прежде чем заниматься новой заправкой или дозаправкой необходимо устранить в системе все имеющиеся изъяны.
Количество фреона для дозаправки
О том, сколько хладагента необходимо заправлять в установку и сколько там фреона находится – эти данные обычно указываются фирмой изготовителем. Они указаны на металлической табличке, а сама табличка или другими словами шильда всегда находится на внутреннем корпусе сплит системы. Дозаправка кондиционера осуществляется с учетом указанных там показателей.
Количество газообразного вещества, которое необходимо дозаправить в кондиционер, обычно высчитывают с помощью такого устройства, как манометр. Используя его, определяют значение величины давления в охлаждающем контуре.
Как узнать о недостаточном количестве фреона
Каждый владелец должен знать, как выяснить, что в системе не хватает хладагента, это поможет вовремя произвести дозаправку. Обычно об этом говорят следующие факторы:
- Кондиционер стал гораздо слабее охлаждать воздух в помещении, даже если работает на максимальном режиме.
- Установка совсем перестала охлаждать воздух в помещении.
- В местах стыковки трубок хладотрассы и клапанов появился иней, который видно невооруженным глазом.
Это самые основные факты, прямо говорящие о том, что в установке не хватает хладагента. Прежде чем начать определять количество хладагента в кондиционере для дозаправки или его полной заправки самостоятельно необходимо выяснить, какое именно газообразное вещество было в него заправлено. В настоящее время для сплит систем используется несколько видов фреона разных марок.
Самые первые кондиционеры и системы для кондиционирования воздуха в помещении заправлялись фреоном марки R-22. При этом давление фреона в кондиционере при температуре на улице от до 30 градусов составляет 4,5 бара. Впоследствии ученые установили, что данный газ очень негативно сказывается на озоновом слое земли. Кроме того, при резком понижении температуры, система с таким хладагентом становилось очень неэффективной в работе.
В дальнейшем новые модели кондиционеров и установок стали заправлять более современными хладагентами, которые к тому же были совершенно безопасны в работе и никак не усугубляли состояние озонового слоя атмосферы. Так, что сегодня вы вряд ли найдете хотя бы одну установку, работающую на этом газообразном веществе.
Разумеется, сервисные компании знают множество нюансов и разнообразных факторов, которые следует учитывать при заправке системы фреоном. Но если вы планируете выполнить данную работу своими силами, то вам, безусловно, пригодятся их опыт и знания.
Методы
Перед тем, как заправить бытовой кондиционер самостоятельно, следует ознакомиться с основными методами заправки устройства:
При помощи смотрового стекла.
Помогает изучить состояние. При наблюдении появления мощного пузырькового потока следует осуществить дозаправку. Сигналом окончания работы послужит устранение пузырькового потока и установление однородного потока жидкости. Чтобы сохранить внутреннее давление, процедуру следует проводить порционно.
Метод заправки по массе.
Достаточно простой в применении способ. Не требует дополнительных усилий и свободного пространства. Предварительно следует полностью удалить хладагент из прибора и провести вакуумную очистку. Емкость с хладагентом следует взвесить и проверить объем. При помощи заправочного цилиндра заполняется баллон с фреоном.
По давлению.
Осуществление данного вида возможно при наличии технических документов с заводскими параметрами. Баллон с фреоном подсоединяется к кондиционеру при помощи коллектора с манометром. Заправку проводят порционно. После каждого этапа заправки данные с манометра сверяются с данными из технического паспорта кондиционера. Полное совпадение данных означает окончание заправки.
Расчет перегрева или охлаждения устройства.
Сложный способ заправки кондиционера. Он основан на соотношении текущей температуры прибора к температуре, заявленной в технических документах.
Какой фреон используется в бытовых кондиционерах (+цена баллонов)?
Фреонов существует около 40 разных типов.
В бытовых (домашних) кондиционерах используются такие марки хладагентов:
- R-407C. Дозаправить кондиционер с таким хладагентом нельзя, поскольку при утечке он меняет свой состав и теряет характеристики. Поэтому такие сплит-системы только полностью перезаправляются (старый фреон надо слить, а затем заправить новый). Баллон на 11.3 кг стоит около 6500 рублей.
- R-410A. В отличие от R-407C – при утечке не теряет характеристик. Поэтому системы с этим хладагентом можно дозаправлять. Баллон весом 11.3 кг стоит около 8000 рублей.
- R32. По теплопроводности и производительности — на 5% эффективнее, чем R-410A. Тоже не нуждается в полной замене — при утечке систему можно дозаправить, не сливая весь хладагент. Баллон весом 10 кг стоит около 8000-8500 рублей.
- R22. С 2010 года этот хладагент запретили в США и Европе, с 2015 — в РФ (поскольку он вредит озоновому слою Земли). Если у вас старая сплит-система — она еще может работать на таком фреоне. Новые — производятся уже на других марках. В системы с хладагентом R22 можно заливать R-407C.
Цены примерные, актуальны на март 2021 (при курсе 66 рублей за 1$).
Как узнать марку фреона в моем кондиционере?
Узнать, какой фреон залит в систему, можно такими способами:
- Посмотреть в бумажной инструкции к кондиционеру, если она осталась.
- Посмотреть название своей модели (на табличке сбоку внутреннего блока, или в инструкции), и загуглить характеристики хладагента.
- На внутреннем блоке сплит-системы (который установлен в помещении) сбоку есть таблица с характеристиками. Там пишется тип фреона (Refrigerant).
Расположение таблицы с характеристиками на внутреннем блоке
13 Самостоятельная заправка
Проблема заправки кондиционера своими силами очень актуальна. На первый взгляд сложностей быть не должно, тем более что интернет наполнен разнообразными мастер-классами, поэтому не трудно отыскать инструкцию по заправке кондиционера в квартире. Однако для этого требуется специализированное оборудование, а оно дорогостоящее.
Сплит-системы могут выйти из строя не только из-за низкого уровня фреона, но и из-за высокого. В домашних условиях велика вероятность запредельного роста допустимого уровня, что из-за чего износ узлов агрегата станет в разы интенсивнее. В результате непрофессиональной, произведенной с нарушением всех требований и норм, дозаправка, приведет к выходу техники из строя полностью. Из-за этого владельцу потребуется покупать дорогостоящее оборудование, хотя он легко мог бы этого избежать, обратившись за услугой к профессионалам.
Как часто и в каких случаях надо заправлять кондиционер?
Заправлять кондиционер нужно в таких случаях:
- После установки или переустановки в новое место.
- После ремонта, если в процессе отключались фреоновые магистрали.
- Если произошла утечка из контура. Почти всегда дозаправлять кондиционер приходится из-за утечки.
- Каждые 2 года (частота примерная, если система смонтирована правильно — то можно и реже). В среднем за 1 год эксплуатации теряется около 8% объема хладона.
Понять, что пришла пора замены — можно по качеству работы устройства.
Признаки утечки такие:
- на наружном блоке появляется иней;
- помещение охлаждается (или нагревается) медленнее, чем раньше (при примерно такой же температуре наружного воздуха); кондиционер при этом работает дольше (или вообще без перерывов), и его приходится нагружать сильнее;
- инверторная модель может часто отключаться и показывать код неисправности;
- при работе кондиционера появляется неприятный запах (не пыли).
Сплит-системы
Точно определить срок заправки невозможно, так как это зависит от качества монтажа, а также качества самого кондиционера.
Лучше ориентироваться на признаки, указывающие недостаток фреона.
Но в любом случае, лучше проверять наличие фреона в системе хотя бы раз в два года.
Удобно это делать в комплексе с чисткой кондиционера, то есть проводить сервисное обслуживание.
Мобильные и оконные кондиционеры
Эти типы кондиционеров собраны в едином корпусе и все соединения находятся внутри и выполнены в заводских условиях методом пайки.
Таким кондиционерам заправка требуется очень редко. Но их особенность в том, что дозаправить их не получится — необходимо полностью перезаправлять всю систему.
Понадобится заправлять кондиционер и после некоторых видов ремонта:
- замены компрессора
- четырёхходового вентиля замена
- замены заправочного порта
- после повреждения теплообменников — конденсатора или испарителя
- после повреждения фреоновых трубок
4 Технология заливки фреона
Отличным вариантом будет провести процедуру опрессовки азотом, который закачивают под давлением. В паспорте на кондиционер есть информация о силе давления. Обычно она составляет 25−30 Бар. Чтобы заправить кондиционер хладагентом, необходимо следовать инструкции:
- 1. Используя золотник сервисного порта, слить старый хладон. Эту процедуру можно также проделать через открученную трубку. Во избежание потери масла спускать газ очень медленно. Во время этого процесса следует открыть оба крана, которые находятся под защитными гайками.
- 2. Следующим шагом будет закрытие кранов и подсоединение левого синего шланга манометрической станции к золотнику. Надо проверить вентили коллектора. Они должны быть закрыты.
- 3. К штуцеру вакуумного насоса необходимо подключить средний жёлтый шланг. После запуска агрегата открыть задвижку низкого давления слева. Стрелка на вакуумметре должна упасть до -1 Бар, то есть ниже нуля. Далее следует открыть вентили на сервисных портах.
- 4. На протяжении 20 минут надо вакуумировать фреоновый контур. Остановить насос и проследить, чтобы стрелка не вернулась к нулю. Если это произойдёт, следует искать утечку.
- 5. Следующий шаг — переключение шланга с насоса на баллон. Левый кран коллектора требуется закрыть. Приоткрыть вентиль резервуара и осуществить продувку шланга газом. Для этого на 1 секунду открыть задвижку высокого давления справа.
- 6. Баллон устанавливается на весы, и показания дисплея обнуляются. Повторно открыть левый вентиль для уменьшения массы газа. При появлении нужного количества хладона на дисплее закрыть кран.
- 7. Оба вентиля сервисных портов перекрыть, патрубок отсоединить от золотника и проверить работоспособность кондиционера.
Осуществляя процедуру заправки кондиционера хладагентом, важно не ошибиться в последовательности действий и не открыть заправленный контур. Двадцать минут — это минимум, который понадобится для вакуумирования
За это время насос вытянет воздух и влагу, которые вредят компрессору.
Пошаговая инструкция: как заправить кондиционер
Для того чтобы произвести самостоятельную заправку климатической техники потребуются некоторые устройства, а именно: цифровые весы, цифровой термометр, манометрический коллектор и набор шестигранных ключей.
Можно использовать как двух, так и четырехпозиционный коллектор. Двухпозиционное устройство позволяет и вакуумировать и заправлять климатическую технику, но шланг дополнительного оборудования придется переподключать, а создавшуюся в результате этого воздушную пробку придется выпускать, открывая на коллекторе жидкостный вентиль. В четырехпозиционном коллекторе этого делать не нужно. Преимуществом такого устройства является полная герметичность системы и отсутствие контактов с воздухом.
- Перед началом работы следует открыть замки, расположенные в сервисных штуцерах климатической системы, с целью выпуска оставшегося в устройстве фреона.
- После выхода всего газа из заправляемого кондиционера, замки нужно перекрыть.
В этом разделе предлагается узнать, как заправить кондиционер фреоном методом показателя перегрева. Перегревом называется разница температур перегретого пара с температурой кипения фреона. При включенном устройстве первый показатель снимается с помощью электронного термометра, приложенного к газовой трубе устройства. Температуру кипения газа можно узнать по манометру низкого давления на коллекторе. Разница этих показателей должна лежать от 5 С° до 8 С°. Если разница более 8С° то это значит, что в сплит-системе фреона недостаточно и его нужно заправлять.
- Для заправки нужно взять весы и поставить на них баллон с фреоном. После чего необходимо на весах установить показатель веса «0».
- После выполнения этих процедур следует открыть вентиль на баллоне и на одну секунду приоткрыть жидкостный вентиль на коллекторе для того, чтобы выпустить воздух, находившийся в шлангах.
- Далее нужно открыть газовый вентиль на коллекторе. В процессе заправки давление в системе будет повышаться, а температура на термометре падать.
- Производить это нужно до тех пор, пока разница температур между манометром и термометром, приложенным к газовой трубе кондиционера, не составит 5С°- 8С°. После чего нужно перекрыть сначала газовый вентиль на коллекторе, а потом на баллоне с фреоном. Узнать какое количество газа затрачено, можно просто взглянув на весы.
Проверить работу устройства можно только подключив устройство к магистрали и включив. Основным показателем недостаточной заправки является обмерзание кранов, если этого не происходит, то кондиционер заправлен верно, с нужным количеством газа.
Комфортные условия в автомобиле невозможно создать без дополнительных систем. Производители транспортных средств включают их в состав основных частей и механизмов. Кондиционер относится к этим устройствам и обеспечивает оптимальную температуру в салоне даже при условиях летней жары. Он работает только при включенном двигателе и дает возможность без проблем управлять автотранспортом. К положительным моментам климатической системы можно отнести и то, что она предотвращает попадание неприятных запахов в салон и регулирует уровень влажности в салоне.
Кондиционер прост в использовании. Перед началом работы необходимо ознакомиться с инструкцией, тогда можно избежать многих непониманий. В ней находятся технические параметры, способы чистки, частота заправки и правила применения.
Многие автовладельцы хотят знать больше и в целях экономии желают научиться заправлять кондиционер собственными силами. Фото: pro-vidnoe.ru
Как часто нужно заправлять
- Кондиционер в новом автомобиле нуждается в обслуживании и дозаправке не позднее, чем через три года после покупки, далее периодичность составляет не реже одного раза в полтора года.
- Если пользование транспортным средством происходит около десяти лет и более, то заправка производится раз в год. К этой категории относятся и системы, установленные самостоятельно.
Не нужно ждать, когда кондиционер перестанет охлаждать воздух. Если дотянуть до этого момента, то можно критически перегреть компрессор. Ремонт этой неполадки стоит недешево и занимает много времени.
В стандартных условиях эксплуатации количество фреона в контуре охлаждения уменьшается на 6-15% в год. Уже через три года потеря хладагента будет значительной.
Намного быстрее он начинает расходоваться при плохой герметичности соединительных деталей.
Признаки недостаточного количества фреона следующие:
- Наличие льда на штуцерных соединениях наружного блока климатической системы;
- Менее эффективное охлаждение воздуха;
- Недостаточное количество фреона при самостоятельном осмотре кондиционера.
Некоторые нюансы при заправке системы фреоном
Для каждого устройства давление в нем всегда будет иметь разные параметры. На данный показатель влияет множество факторов. В первую очередь это марка оборудования и температура на улице.
К примеру, прибор заправлен 22 хладагентом (фреоном), температура воздуха составляет 20 градусов, давление в кондиционере будет соответствовать значению в 4,5 бара, а вот при + 15 градусах, и 410 фреоне в сплит системе давление будет достигать отметки в 6,5 бар.
Поэтому обязательно изучите данные, которые обычно приводит завод-изготовитель в паспорте прибора. Также данная информация может быть указана и на металлическом шильде, который крепится на блоке, расположенном снаружи.
Обычно кондиционеры не требуют частой дозаправки. Чаще всего при нормальной работе, фреона, заправленного на предприятии-изготовителе, хватает на несколько лет интенсивной работы прибора. Но иногда поломка устройства приводит к тому, что необходимо выполнить определенные виды работ. Ремонт и заправка могут быть выполнены не только специалистами, но и вами, если конечно речь не идет о том, что сгорела плата или проводка.
Обязательно учтите и тот факт, что дозаправка в устройство хладагента осуществляется только через порты, которые расположены на наружном блоке. А в мульти сплит системах, таких портов обычно несколько.
Если вы собираетесь заправлять кондиционер, используя весы, то чтобы не сделать ошибки с нужным значением специалисты рекомендуют полностью удалить из прибора фреон и заправить нужное количество, которое указано в паспорте устройства или на металлической шильде.
Существует и не очень распространенный способ заправки по температуре. Заправка сплит системы своими руками таким способом сложнее, чем заправка по весам, но вполне выполнима. При достаточном количестве газа в сплит системе, температура у вентилятора блока, расположенного внутри, должна соответствовать 8 градусам, допускается отклонение на 1-2 градуса. Но для некоторых кондиционеров минимальная температура составляет 5 градусов. Это обусловлено качественным компрессором прибора. Все данные необходимо уточнять в паспорте кондиционера.
Запомните самое главное правило, когда осуществляется чистка и заправка системы, вначале всегда включается режим охлаждения. Потом запускаете устройство. И только после этого можно включить другой режим – обогрева. Если перепутаете и сделает наоборот, вы зальете компрессор.
Профилактические меры
Длительная работа автокондиционера без возникновения проблем и утечек говорит о том, что владелец машины тщательно следит за работой своего транспортного средства и всех его систем. Существует буквально две полезные рекомендации в рамках самостоятельного обслуживания кондиционера, которые направлены на увеличение срока службы системы и сохранения её эффективной работоспособности. Автовладельцам необходимо:
- Периодически очищать радиатор автомобильного кондиционера. Процедура промывки этого элемента не самая сложная, потому привлекать к ней специалистов не потребуется.
- Использовать кондиционер зимой. В зимний период потребность в охлаждении салона отпадает. Здесь весь акцент делается на отоплении. Но чтобы кондиционер не выходил из строя раньше времени, зимой его следует включать. Для этого рекомендуется хотя бы раз в месяц заезжать в любое тёплое помещение и включать охлаждение салона на средних оборотах в течение 10 – 20 минут.
https://youtube.com/watch?v=8A9SKCyihr8
Когда в системе автокондиционирования отсутствуют поломки и утечки, заправить фреон самостоятельно не так уж и сложно. С задачей легко можно справиться своими руками. Но для правильного выполнения всех операций следует заранее изучить устройство кондиционера, понять принцип его работы, выбрать подходящий хладагент и обзавестись необходимым оборудованием.
Когда кондиционер нуждается в заправке
Правильно работающий кондиционер снабжает помещение воздухом благоприятной температуры. Однако, постоянная работа прибора неизбежно приводит к неисправностям. Если на внешней части появляется слой инея, а изменения температуры помещения приходится ожидать длительное время, сплит-систему необходимо дозаправить. Это происходит потому, что кондиционер постепенно теряет фреон, необходимый для его работы (фреон тратится на работу, вытекает во внешнюю среду). В этом случае необходимо обязательно заправить прибор фреоном. Многие ошибочно думают, что заправка прибора – сложный и длительный процесс. На самом деле заправить кондиционер самому вполне реально.
Признаки утечки фреона
При внимательном отношении к кондиционеру, своевременном техническом обслуживании несложно определить, что работа оборудования ухудшилась, произошли внешние изменения. Признаки наличия утечки фреона:
- Ухудшилась работа кондиционера, перестал охлаждать/нагревать воздух так же быстро, как раньше, делает это слабо, неэффективно.
- Постоянно включается защитный датчик компрессора, реагирующий на излишнее тепло. Он останавливает работу оборудования.
- Потемнение теплоизоляции компрессора.
Протечка хладагента на патрубках
- Наличие на элементах сплит-системы масла, запах гари после включения, окисление масла (проверяется тестом на уровень кислотности).
- Обгоревшая изоляция возле капиллярной трубки, подающего трубопровода.
- Оледенение патрубков внешнего блока.
Обледенение внешнего патрубка кондиционера
Как только появились признаки утечки фреона, необходимо выключить кондиционер, не пользоваться им до устранения неполадок. Лучше всего – вызвать специалистов, которые протестируют систему, найдут причину поломки, устранят ее. Ведь причина неисправности может быть не только в утечке охлаждающего вещества.
Если есть полная уверенность, что причиной неисправной работы является именно утечка, устранить ее представляется возможным самостоятельно, дозаправив систему хладагентом.
