Проверка заземления
Заземление в деревянном доме или кирпичном готово, необходимо его проверить. Что для этого нужно сделать?
- Разбираем любую розетку в доме.
- Берем мультиметр и выставляем его в режим напряжения.
- Соединяем щупами прибора провода фазы и нуля. Должно появиться значение напряжения в сети.
- Затем соединяются фаза и заземление. Прибор должен показать немного отличающееся (сниженное) значение напряжения, чем в предыдущем пункте.
Все это можно сделать и при помощи контрольной лампочки. Все те же манипуляции, при которых лампочка должна гореть ярко при соединении фазы с нулем, и тусклее при соединении фазы с землей. Вот так можно ответить на вопрос, как проверить заземление в частном доме.
Контур заземления в частном доме своими руками
Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.
От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей, имеющей глубину не менее 50 см.

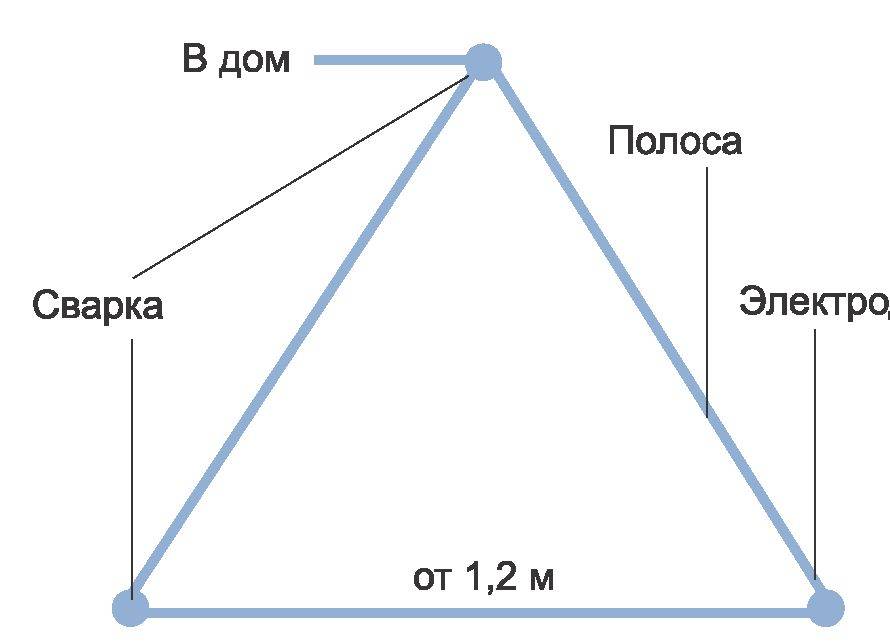

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см
Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см
К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).
После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.
На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.
Контур заземления ПУЭ нормы

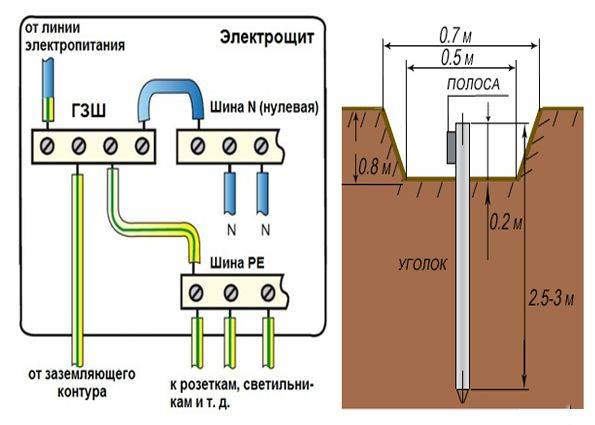

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по нормам ПУЭ недопустима — только в составе общего кабеля. Это значит, что, если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.
Монтаж заземления
- Сначала подготавливаем вертикальные заземлители. Нарезаем их при помощи болгарки в соответствии с расчётными данными. Затем концы штырей стачиваем под конус. Делается это для того, чтобы электрод легче входил в землю.
- Затем нарезаем стальную полосу. Длина каждого отрезка должна быть чуть больше стороны треугольника (примерно на 20–30 сантиметров). Концы полос желательно заранее обогнуть плоскогубцами для плотного контакта со штырями при проведении сварочных работ.
- Берём подготовленные штыри и забиваем их в вершинах треугольника. Если земля песчаная и электроды легко заходят, то можно обойтись кувалдой. Но если плотность грунта большая или часто попадаются камни, то придётся использовать мощный перфоратор или даже бурить скважины. Стержни забиваем так, чтобы они выступали над основанием траншеи примерно на 20-30 сантиметров.
- Далее берём металлическую полосу 40×5 миллиметров и прихватываем её сваркой к штырям. В итоге у вас получится контур в виде равностороннего треугольника.
- Теперь делаем подвод контура к зданию. Для этого также используем полосу. Её нужно вывести и зафиксировать у стены (по возможности вблизи распределительного щита).
Тестовые работы на работоспособность
После выполнения монтажных работ выполняется обязательная проверка. Для этого к одному концу контура подсоединяется лампочка. Контур сделан правильно, если лампа ярко светит. Также работоспособность проверяется с помощью заводского прибора — мультиметра.
Почему нельзя делать отдельные заземления
Переделывать проводку во всем доме, конечно долго и дорого, но, если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования.
Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.
Устройство заземления своими руками: поэтапная инструкция
Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:
- сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
- угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
- гаечные глючи для болтов с гайками М12 или М14;
- штыковая и подборная лопаты для рытья и закапывания траншей;
- кувалда для вбивания электродов в землю;
- перфоратор для разбивания камней, которые могут встречаться при рытье траншей.
Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:
- Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
- Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
- Болт М12 (М14) с 2 шайбами и 2-я гайками.
- Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².
После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.
Выбор места для монтажа контура заземления
В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.
Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.
Выполнение земляных работ
После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.
Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.
Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.
Забивание заземлителей
После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².
Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м
Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу
Сварные работы
После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.
Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.
Обратная засыпка
После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.
После полученную почву необходимо хорошо утрамбовать.
Проверка контура заземления
После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.
Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.
Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.
Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).
Воздушные линии электропередач
На опорах воздушных линий электропередач необходимо повторно заземлять PEN-проводник, идущий от трансформаторной подстанции. Это нужно делать, чтобы повысить электробезопасность участков ВЛ и для надежной работы автоматических выключателей. Количество повторных заземлений на трассе воздушной линии определяется проектом электроснабжения.
Такое устройство обязательно применяется на опорах в конце воздушных линий электропередач, на опорах перед вводом в промышленное здание или частный дом, перед ответвлением от трассы ВЛ протяженностью более 200 м. Для монтажа используется подземная часть опоры. Если ее недостаточно, применяется дополнительный контур заземления, обычно состоящий из одного или двух заземлителей.
Спуск с верхнего конца опоры осуществляется проволокой диаметром 6 или 8 мм. Кроме PEN-провода, нужно заземлить все металлические элементы конструкции опоры. Сопротивление этого вида заземления не должно быть больше 30 Ом.
На опорах уличного освещения должно быть организовано заземление корпусов светильников и всех металлических частей опоры. Для этого используются специальные заземлители и заземляющие проводники. В городской черте не всегда имеется возможность установки стандартных вертикальных заземлителей, поэтому часто используются в качестве заземлителей горизонтальные полосы, заглубленные в землю.
После установки заземлителей обязательно контролируют сопротивление заземляющего устройства специальными приборами. Наличие такого заземления делает безопасным эксплуатацию опор уличного освещения.
Одноконтурная и двухконтурная схема
Независимо от способа организации электроснабжения на промышленном или гражданском объекте, установка заземлителей и монтаж защитного заземления осуществляется либо по одноконтурной, либо по 2-х контурной схеме.
В первом случае заземляющий контур прокладывается только внутри строения, что позволяет подключать к нему соединительные шины, проложенные от металлических частей действующих установок и другого электротехнического оборудования.
При использовании двухконтурной системы заземления к внутренней шинной обвязке добавляется ещё один контур, монтаж которого происходит снаружи объекта. Как правило, он выполняется в виде распределённого по периметру набора одиночных заземлителей (вбитых в землю металлических прутьев или отрезков арматуры, соединённых между собой стальной шиной). Образующаяся при этом замкнутая система позволяет увеличить площадь соприкосновения с грунтом и обеспечивает лучшие условия для стекания тока в почву.
Наружными контурами, дополняющими внутреннюю распределительную шину, обычно оснащаются трансформаторные подстанции, где требования к качеству заземления особенно высоки. В соответствии с требованиями нормативов электромонтажные работы на подстанциях проводятся с тем расчётом, чтобы элементы наружной обвязки отстояли от края строения более чем на один метр. Металлические штыри или отрезки арматуры вбиваются в землю на глубину не менее 0,7 метра. При этом соединяющая их стальная полоса должна располагаться строго вертикально (то есть ставиться на «ребро»).
Устройство и принцип действия заземления
Устройство контура заземления
В жилых помещениях зачастую устанавливают систему TN, нейтраль которой глухо заземлена. Заземляющий провод соединяет все потребители электричества с защитным контуром. Последний имеет малое сопротивление, а ток всегда проходит в цепи там, где сопротивление меньше. По сравнению с заземляющим устройством, тело человека отличается большим сопротивлением, поэтому контур и позволяет решить возложенные на него задачи.
Контурное заземление – это система в виде равностороннего треугольника, прямоугольника либо квадрата, собранная из вертикальных заземлителей – стальных стержней или уголков, которые соединены с помощью сварки в верхних точках горизонтальными стальными полосами. Его подключают к заземляемому оборудованию кабелем. Наиболее распространенным видом конструкции является треугольная.
Наружный контур закапывают в землю. Уровень сопротивления растеканию токов защитного устройства различается в зависимости от типа почвы, ее структуры.
Можно собрать контур самостоятельно или использовать готовый комплект.
Что такое контур заземления: определение и устройство
Контур заземления – это электротехническое устройство с низким электрическим сопротивлением, позволяющее быстро отвести электрический ток в землю. Он представляет из себя две части, соединённые между собой – наружная и внутренняя система. Соединение этих частей осуществляется в электрощитке, расположенном на входе в дом.
Наружная система представляет из себя устройство которое позволяет перейти электрическому току в землю с последующим распределением его по площади. Она состоит, как правило из нескольких электродов забитых (закопанных) в землю и соединённых при помощи сварки пластинами определённого сечения. От них приваренная шина отходит в щит, где соединяется с внутренней частью.
Монтаж заземления в частном доме
Что такое внутренняя подсистема? Это разводка проводки заземления по всем комнатам и помещениям дома к розеткам и к мощным электроустановкам. Формируется общая шина, которая в электрощитке соединяется с внешним контуром.
Защитные свойства заземления очень просты. При нарушении изоляции проводов, ток из электросети по проводам внутренней системы попадает на внешний контур заземления. По электродам этого контура он стекает в землю. Из электротехники известно, что земля имеет большую электрическую ёмкость, что даёт уверенность в поглощении таких утечек электричества.
Что такое заземление
Это комплекс, состоящий из металлических конструкций и проводников, который обеспечивает электрический контакт корпуса электроустановки с физической землей, то есть с грунтом. Система начинается с заземлителя: металлического электрода, заземленного в грунт. Эти элементы не могут быть одиночными, для надежности они объединяются в заземляющий контур.
Как это работает
Внешний контур заземления (который находится непосредственно в грунте), соединяется с помощью надежного проводника с внутренним контуром в помещении, или с щитком заземления. Далее, с помощью внутренней сети защитных проводников, производится подключение к корпусам электроустановок, и контактам заземления на коммутационных устройствах (распределительные щитки, коробки, розетки и прочее).
Устройства, генерирующие электроэнергию, также имеют систему заземления, с которой соединяется нулевая шина. При возникновении аварийной ситуации (фаза соединилась с корпусом электроустановки), возникает электрическая цепь между фазным проводником и нулевой шиной по линии заземления. Сила тока в аварийной цепи спонтанно возрастает, срабатывает устройство защитного отключения (автоматический выключатель) или перегорает предохранительная вставка.
- не происходит возгорание силового кабеля (опасность пожара);
- предотвращается возможность поражения электротоком при касании аварийного корпуса электроустановки.
Сопротивление тела человека в десятки раз выше, чем сопротивление заземления. Поэтому сила тока (при наличии фазы на корпусе электроустановки) не достигнет опасной для жизни величины.
Главная заземляющая шина
Согласно п. 1.7.121 ПУЭ в качестве РЕ-проводников в электроустановках напряжением до 1 кВ могут использоваться:
- специально предусмотренные проводники:
- жилы многожильных кабелей;
- изолированные или неизолированные провода в общей оболочке с фазными проводами;
- стационарно проложенные изолированные или неизолированные проводники;
- открытые проводящие части электроустановок:
- алюминиевые оболочки кабелей;
- стальные трубы электропроводок;
- металлические оболочки и опорные конструкции шинопроводов и комплектных устройств заводского изготовления (при условии, что конструкцией коробов и лотков предусмотрено такое использование, о чем имеется указание в документации изготовителя, а их расположение исключает возможность механического повреждения);
- некоторые сторонние проводящие части:
- металлические строительные конструкции зданий и сооружений (фермы, колонны и т.п.);
- арматура железобетонных строительных конструкций зданий при условии выполнения требований 1.7.122;
- металлические конструкции производственного назначения (подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов, обрамления каналов и т.п.).
П. 1.7.122. Использование открытых и сторонних проводящих частей в качестве РЕ-проводников допускается, если они отвечают требованиям настоящей главы к проводимости и непрерывности электрической цепи.
Подробнее
Сторонние проводящие части могут быть использованы в качестве РЕ-проводников, если они, кроме того, одновременно отвечают следующим требованиям:
- непрерывность электрической цепи обеспечивается либо их конструкцией, либо соответствующими соединениями, защищенными от механических, химических и других повреждений;
- их демонтаж невозможен, если не предусмотрены меры по сохранению непрерывности цепи и ее проводимости.
Не допускается использовать в качестве РЕ-проводников:
- металлические оболочки изоляционных трубок и трубчатых проводов, несущие тросы при тросовой электропроводке, металлорукава, а также свинцовые оболочки проводов и кабелей;
- трубопроводы газоснабжения и другие трубопроводы горючих и взрывоопасных веществ и смесей, трубы канализации и центрального отопления;
- водопроводные трубы при наличии в них изолирующих вставок.
Нулевые защитные проводники цепей не допускается использовать в качестве нулевых защитных проводников электрооборудования, питающегося по другим цепям, а также использовать открытые проводящие части электрооборудования в качестве нулевых защитных проводников для другого электрооборудования, за исключением оболочек и опорных конструкций шинопроводов и комплектных устройств заводского изготовления, обеспечивающих возможность подключения к ним защитных проводников в нужном месте.
Использование специально предусмотренных защитных проводников для иных целей не допускается.
Главная заземляющая шина может быть выполнена внутри вводного устройства электроустановки напряжением до 1 кВ или отдельно от него (п. 1.7.119. ПУЭ).
Внутри вводного устройства в качестве главной заземляющей шины следует использовать шину РЕ.
При отдельной установке главная заземляющая шина должна быть расположена в доступном, удобном для обслуживания месте вблизи вводного устройства.
Сечение отдельно установленной главной заземляющей шины должно быть не менее сечения РЕ (PEN)-проводника питающей линии.
Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается.
В конструкции шины должна быть предусмотрена возможность индивидуального отсоединения присоединенных к ней проводников. Отсоединение должно быть возможно только с использованием инструмента.
Для соединения нескольких главных заземляющих шин могут использоваться сторонние проводящие части, если они соответствуют требованиям 1.7.122 к непрерывности и проводимости электрической цепи.
Распространенные ошибки при выполнении монтажных работ
Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:
- Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
- Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
- Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
- Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
- Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.
Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается бытовая техника.
Порядок проведения монтажных работ
Для проведения монтажных работ необходимо приготовить электроды из уголка и металлосвязь в виде стальной полосы.
Если все готово, можно приступать к разметке. Наметить нужно не только будущее место расположения основной конструкции, но и путь, по которому внешний контур будет соединен шиной с внутренней частью системы.
Затем необходимо:
- Прорыть по разметке траншею глубиной 50-70 см.
- Вбить на заданную глубину электроды.
- Соединить вершины штырей металлосвязью при помощи сварки.
- Провести шину от внешнего контура к щиту учета.
Далее проводят проверку эффективности собранной схемы. Поскольку самостоятельный монтаж подразумевает отсутствие специализированного измерительного оборудования, можно использовать простые бытовые способы.
При выполнении любых электромонтажных работ, а также при проведении заключительной проверки необходимо соблюдать правила техники безопасности: пользоваться резиновыми перчатками и обувью, не работать в одиночку
Одним из таких способов является присоединение обычной лампы накаливания мощностью не менее 100 Вт одним концом на заземление, другим на фазу.
Если монтаж выполнен грамотно, то лампа будет гореть так же ярко, как от розетки. Тусклый свет или его полное отсутствие – повод проверить качество сборки.
2 схемы изготовления контура заземления в частном доме
Приступать к практическим работам на грунте можно только после того, как теоретический расчет собираемой схемы полностью уложился в требования безопасности, заложенные в ПУЭ.
Типовой контур для обычных грунтов из подручных средств
Для сборки заземлительного устройства потребуется:
- Прокопать канаву под горизонтальный электрод на глубину порядка 0,8 метра. Ее ширина в местах забивки вертикальных штырей должна обеспечить удобство работы сварочными электродами.
- Забить в грунт вертикальные штыри на всю глубину, оставив на поверхности только десяток сантиметров для монтажа горизонтальной полосы.
Чтобы не разбивать верхушку электрода кувалдой его сразу защищают предохранительным колпаком. Можно заранее приварить пластину или кусок уголка, предотвращающий деформации.
Сварить по длине горизонтальный заземлитель и приварить его к вертикальным электродам. Сварные швы должны проходить по всему периметру стыкуемых поверхностей.
Вывести полосу на цоколь здания, закрепить, приварить к ней болт 10 мм для крепления заземляющего проводника, через который будет создаваться электрическая связь с главной шиной заземления.
Подключить заземляющий проводник болтовому соединению.
ПУЭ определяет нормативы на использование защитного проводника из:
- стали с поперечным сечением 75 мм кв (очень проблемно подключать к ГЗШ вводного щита);
- алюминиевого провода 16 кв мм (требует периодического поджатия при эксплуатации из-за высокой текучести металла);
- меди сечением 10 квадрат. Это самый приемлемый вариант монтажа к контуру и ГЗШ.
Промышленные модульные заземлители быстрого монтажа
Специальные заводские комплекты значительно облегчают сборку и монтаж контура, но их стоимость может разочаровать.
Здесь обычно используется один вертикальный стальной электрод с омедненным покрытием сборной конструкции за счет промежуточных резьбовых переходников.
Длина одного элемента составляет 1,5 метра. Последовательное соединение четырех звеньев позволяет углубиться на 6 м. Можно забивать в землю и дальше, вплоть до 30 метров.
Но здесь махать кувалдой очень затруднительно. Такую работу выполняют мощным перфоратором.
На верхний штырь забитого электрода монтируется через специальный обжимной переходник под заземляющий проводник.
Место контакта защищается битумной лентой. В таком виде оно может быть скрыто в почве.
Однако для проведения профилактических осмотров его лучше делать чуть выше грунта и помещать в защитный короб.
Пример того, как сделать заземление в частном доме своими руками по этому методу объясняет своим видеороликом владелец Energosystems.
Заключительный совет
Окончанием работы следует считать не завершение монтажа и подключение заземлительного проводника к ГЗШ вводного щитка, а электрические проверки собранной схемы.
Они заключаются в замере электрического сопротивления специальными приборами. Это работа электротехнической лаборатории.
Она оценит сопротивление собранного заземлительного устройства и ближайшего повторного заземлителя. Если они укладываются в норму, то вопрос закрыт. Вы получите заверенный протокол проверки.
На практике встречаются случаи, когда теоретический расчет не оправдывает ожидания, а реальная норма завышена. К этому надо быть готовым.
Выход из этой ситуации прост: траншею в районе концевого электрода оставляют открытой и прокапывают ее дальше для вбивания дополнительного вертикального заземлителя.
Его подключают сваркой через соединительную полосу к основному контуру. Затем выполняют повторный замер сопротивления.
Свои работы лаборатория выполняет за деньги. Они позволяют оценить реальное состояние контура, а не полагаться на волю случая.
Выражаю благодарность владельцу видео Алекс Жук за его канал «Лекции по электротехнике». Предлагаю оценить его работу «Зачем нужен контур заземления».
Нужно ли делать заземление частного дома или дачи?
Очень часто люди задаются вопросом: «нужно ли заземление на даче»? Согласно требованиям ПУЭ (Глава 1.7. Заземление и защитные меры электробезопасности) все современное оборудование и электросети в обязательном порядке должны быть заземлены.
Заземленные системы имеют обозначение TN-S и закладывается еще на этапе проектирования при реконструкции или капительном строительстве.
Если же у Вас дача или частный дом были построены очень давно, то крайне рекомендуется выполнить заземление своими руками, поскольку электроснабжающая организация может прекратить подачу электроэнергии, аргументируя свое решение нарушением правил ПУЭ, ГОСТ, ПТБ и ПТЭЭП.
Виды контуров заземления
Для эффективной работы системы заземления оно должно распределять ток “стекания” в землю на несколько электродов увеличивающих площадь рассеивания. Существует два главных вида систем заземления.
Контур заземления – треугольник
В таком виде контура используется три штыря, которые сварены с помощью полос в треугольник с равными сторонами. Между электродами длина выбирается в зависимости от длины заглубления электрода до двух таких глубин. Т.е. для длины электрода (заглубление) 2м, сторона треугольника будет 2-4м.
Контур заземления – треугольник
Линейный
При невозможности сделать замкнутую фигуру из-за конфигурации участка составляется вариант из нескольких электродов, их располагают полукругом или в линию. Между вбитыми штырями промежуток должен составлять 1-1,5 глубины погружения штырей. Минус способа – большое число электродов.
Контур заземления – линейный
Предлагаемые виды самые используемые при проектировании и устройстве систем заземления. Его можно сделать в виде любой геометрической фигуры (прямоугольник, круг и т.д.), но надо понимать что это потребует соответствующее количество заземляющих штырей. Основное достоинство таких систем – при разрыве соединения между электродами функции системы заземления сохраняются.
Важно! Линейный контур работает по принципу гирлянды и повреждение перемычки выводит из эксплуатации определенный его участок.
