Перевод котлоагрегата на баллонный газ
Теоретически перевод котла на сжиженный газ несложен: самое главное – заменить форсунки, отвечающие за расход топлива, или горелку целиком. Далее следует переделка газового клапана (в соответствии с прилагаемой инструкцией по эксплуатации) и перенастройка электронной платы, если агрегат автоматизирован.
Но самостоятельно вмешиваться во внутреннее устройство котла не стоит, лучше обратиться в лицензированную газовую компанию. Специально обученный персонал справится с задачей за полчаса – максимум, при этом стоимость работы с закупкой всех расходных деталей обойдётся примерно в 2,5–3,5 тысячи рублей.
Особенности использования дизельного топлива
Имеется несколько сортов дизельного топлива ,отличающихся по содержанию серы, но для котла их состав не принципиален
А вот деление дизельного топлива на зимнее и летнее — это крайне важно
Стандартом установлены три основные марки дизтоплива. Самое распространенное — летнее (Л), применяемое при температуре от 0°С и выше. Зимнее дизельное топливо (3) используют при морозе до -30°С. При более низких температурах следует использовать арктическое (А) дизтопливо.
Отличительной чертой дизельного топлива является температура его помутнения. Фактически это температура, при которой начинают кристаллизоваться парафины, содержащиеся в солярке. Она действительно мутнеет, а при дальнейшем снижении температуры, топливо становится похожим на кисель или застывший жирный суп. Мельчайшие кристаллики парафина забивают поры топливных фильтров и предохранительных сеточек, оседают в каналах трубопроводов и парализуют его работу. Для летнего топлива температура помутнения равна — 5°С, а для зимнего она составляет -25°С.
Другой важный показатель, который обязательно указывается в паспорте на дизтопливо, — это температура предельной фильтруемости. Помутневшая солярка может использоваться до температуры фильтруемости. Если попытаться использовать её дальше, то неизбежны забитый фильтр и прекращение подачи топлива.
Проблема заключается в том, что зимняя солярка не отличается от летней ни цветом, ни запахом. Покупка дизельного топлива, особенно дешёвого, — это всегда риск. Одному богу (и заправщику) известно, что в действительности залито.
Впрочем, замена зимнего топлива на летнее — это ешё цветочки. Встречаются «умельцы», которые смешивают летнее дизельное топливо с БГС (бензин газовый) и прочей бурдой, добиваясь снижения температуры фильтруемости. В лучшем случае это может привести выходу насоса из строя. В худшем случае такие эксперименты кончаются взрывом.
Иногда под видом дизельного продают светлое печное топливо. Внешне они не различаются, но в печном топливе больше примесей, причем таких, которых в дизеле не бывет. Это чревато загрязнением топливной аппаратуры и порядочными расходами на её чистку.
Какой вариант лучше выбрать?
Чем больше бутана в СУГ, тем дешевле сжиженный газ для газгольдера. Но эффективность и стабильность работы газгольдерного оборудования напрямую зависит от содержащегося в пропан-бутановой смеси более дорогого пропана. Далеко не всегда дешевизна хороша. Желая сэкономить на топливе, можно в холода оказаться вовсе без отопления.
В случае с заглубленной ниже уровня промерзания газгольдерной емкостью ситуация не столь однозначна. В теплом регионе тепла земли обычно с лихвой хватает, чтобы обеспечить качественное испарение бутана даже при кратковременных морозах до -15 °С. В результате смысла тратиться на дорогостоящий зимний вариант СУГ нет никакого.
Вдобавок 50% пропана – это хороший запас на случай недолгих заморозков. В морозы будет тратиться он, а при потеплении в котел вновь пойдет бутан. Никаких проблем газовому оборудованию это не создаст.
Однако если дом с газгольдером расположен в холодном или очень холодном климатическом районе, то без использования топлива с повышенным содержанием пропана не обойтись. В таком регионе лучше еще по осени заранее осуществить заправку газовой емкости предназначенным специально для зимы газом. Экономить здесь не следует, иначе придется мерзнуть.
Особенности заправки и забутанивание
По нормам газгольдер заправляется сжиженным газом не полностью, а на 85%. Оставшиеся 15% нужны для перехода жидкая/паровая фаза и создания внутри емкости давления. Если заполнять резервуар в течение года только летней смесью, то зимой бутана в виде жидкости накопится в ней под завязку. Тогда добавить новое топливо с пропаном будет просто невозможно, а имеющееся нельзя будет использовать по назначению.
Забутанивание газгольдера – серьезная проблема. Чтобы откачать образовавшийся “конденсат”, придется вызывать газовщиков. При этом деньги они за откачку возьмут немалые, а выкачанный бутан потом разбавят пропаном и зальют вновь кому-то в газгольдерную емкость. Для поставщика двойной навар, а для владельца системы автономного газоснабжения одни затраты. Лучше изначально не допускать подобной ситуации.
Чтобы избежать забутанивания, используется один из трех способов:
- К зиме по осени в газгольдер заливается «зимний» СУГ.
- Устанавливается специальный испаритель для принудительного перевода сжиженного бутана в газ.
- Газгольдер снаружи оборачивается обогревающим кабелем.
Чаще всего применяется первый способ. Но два вторых также исключать не стоит. Работа испарителя и обогревающего кабеля – это затраты электроэнергии. Зато если установлено и используется подобное оборудование, то можно без опаски на зиму заказывать дешевый «летний» газ.
Природный газ и его преимущества
Уже само название природный говорит о происхождении газа. Относится к полезным ископаемым и состоит из следующих компонентов:
- метана (70 — 98%);
- тяжелых углеводородов (бутана, пропана, этана);
- азота;
- водорода;
- гелия;
- диоксида углерода;
- сероводорода.
Образуется в недрах земли в пластовом состоянии под давлением. Добывают с помощью скважин, используя фактор разности давлений в пласте и специального оборудования, позволяющего собрать продукт добычи. Транспортируют природный газ по трубопроводам, с помощью газовозов, их еще называют танкерами, и в железнодорожных цистернах. Танкер-газовоз представляют собой транспорт, позволяющий перевозить добытый продукт в сжиженном состоянии.
К преимуществам природного газа относят:
- высокие показатели теплоты сгорания;
- легкость транспортировки;
- малое количество вредных выделений;
- автоматизацию процесса сжигания.
Применяется для отопления площадей, подогрева воды, приготовления пищи в частных владениях, многоквартирных домах, общественных заведениях, для отопления офисов и коммерческих помещений, в виде топлива для машин, в технологических процессах изготовления продукции разного назначения.
Как выбрать газовый котёл на сжиженном газе?
Заочно сказать, какой котёл на сжиженном газе лучше выбрать нельзя, ведь его характеристики должны строго соответствовать характеристикам конкретного помещения. Поэтому перед приобретением рекомендуется проконсультироваться со специалистами или самостоятельно разобраться с техническими параметрами.
Конвекционный или конденсационный
Принцип работы обычного конвекционного (КПД 88-92%) и конденсационного (КПД 104-109%) газовых котлов.
Эффективность работы агрегата потребляющего СУГ во многом зависит от способа использования, высвободившейся при сгорании топлива тепловой энергии:
- конвекционный – нагревает теплоноситель за счёт энергии, полученной от прямого сжигания газа, при этом часть теплоты теряется, уходя вместе с отходящими газами;
- конденсационный – «извлекает» дополнительное тепло путём охлаждения дыма и конденсации пара в низкотемпературном теплообменнике (экономайзере).
Очевидно, что конденсационный котёл выгодней – он позволяет экономить 15–20 % топлива, но при этом сам прибор стоит в 1,5–2 раза дороже обычного.
Настенный или напольный
Принципиальная разница между подвесным и напольным оборудованием состоит не только в способе его размещения, но и в конструктивном устройстве:
- настенные модели – должны «вписываться» в компактный лёгкий корпус, они отличаются стальным/медным теплообменником, обычно более функциональной автоматикой;
- напольные модели – не ограничены по весу и размеру, поэтому могут иметь в т. ч. и чугунный теплообменник, а также более широкий диапазон мощности (10–60 кВт).
Настенные агрегаты укомплектовываются автоматикой, циркуляционным насосом и другими энергозависимыми элементами – практически, потребителю предоставляется готовая к работе тепловая мини-станция. Напольные котлы менее самостоятельны, но зато многие из них полностью независимы от электроэнергии.
Одноконтурный или двухконтурный
Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС).
От количества контуров зависит то, на выполнение каких задач рассчитано газовое оборудование, на что именно будет распределяться выработанное тепло:
- одноконтурный – предназначен непосредственно для отопления помещений;
- двухконтурный – отвечает и за отопление, и за горячее водоснабжение (ГВС).
КПД
Коэффициент полезного действия (КПД) – показатель, который определяет эффективность работы прибора и экономичность использования энергоресурсов.
Для котлов, потребляющих в основном сниженное топливо, значение КПД критично: хоть в продаже и встречаются образцы от 85 % до 97 %, приобретать агрегаты с КПД ниже 88 % не имеет смысла – иначе, из-за относительно высокого расхода горючего, затраты на газовое отопление жилища «догонят» электричество.
Минимально необходимая мощность
Чтобы приблизительно рассчитать мощность котла, можно воспользоваться упрощенной формулой, где на каждые 10 м2 площади приходится 1* кВт энергии.
*ориентировочное значение с учётом умеренного климата и потолков 2,5–3 м.
Так, например, для обогрева среднего дома 120 м2, расположенного в Москве или МО, минимально необходимая мощность агрегата составит 120÷10×1=12 кВт.
Как точно рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты
Дополнительные критерии
На дополнительные характеристики также стоит обращать внимание: они в совокупности помогут сделать газовый котёл более продуктивным и безопасным:
- защитный комплект – состоит из предохранительного клапана, контролёра тяги, датчика активного пламени, воздухоотводчика и блока резервного питания;
- функциональная автоматика – включает модули автоподжига, регулировки пламени, самодиагностики, программирования режимов и внешнего управления;
- тепло- и звукоизоляция – специально подобранная обшивка предотвращает тепловые потери (повышается КПД прибора) и снижает шум от работы горелки.
Качественная изоляция помогает избавиться от хлопков, сопровождающих авторозжиг, треска и вибраций, что актуально при нахождении котла в помещении.
Рейтинг газгольдеров для частного дома
На основании опубликованных в интернете отзывов, был составлен приведенный ниже рейтинг наиболее популярных моделей газгольдеров.
Первое место. VPS
Чешский горизонтальный газгольдер выпускается в трех вариантах объемом от 2700 до 10000 л и может обеспечить обогрев площади от 50 до 550 м2 и эффективную работу отопительного котла мощностью от 25 до 85 кВт. Рабочий диапазон температур от -40 до +40С. Защиту от коррозии обеспечивает специально разработанное эпоксидное покрытие «Ilaepox».
Второе место. Tosto Serbatoi
Емкости изготавливаются из специального пластика, который выдерживает нагрузку до 1000 кг на м². Это обеспечивает надежную защиту от коррозии даже во влажных грунтах. Для усиления конструкции используются специальные обечайки. В комплектность поставки входит предохранительное оборудование, запорная арматура и двухфазные клапаны отбора газа.
Третье место. CityGas
Основным отличием газгольдеров болгарского производителя является цельный цилиндрический корпус, имеющий в три сварных шва. Наружная поверхность обработана полимерным эпоксидным составом. Благодаря этому покрытию срок службы цистерны составит не менее 30 лет. В клапанах отбора размещены дополнительные датчики контроля избытка жидкости, что повышает безопасность в процессе эксплуатации. Рабочий диапазон температур от -40 до +40С. Минимальный объем цистерны 2700 л.
Четвертое место. Deltagaz
Объем цистерны может составлять 2.7 до 100 м³. Весь модельный ряд оснащен мощными ножками, с уже готовыми отверстиями для крепления. Компактные проушины не ухудшают эстетические характеристики газгольдера. Модель заняла достойное место в рейтинге благодаря оригинальной конструкции, предусматривающей установку запорной арматуры не только с краю, но и посередине емкости.
Пятое место. Медведь
Модельный ряд газгольдеров «Медведь» включает в себя цистерны объемом от 2200 до 14200 л. Резервуар изготавливается из листовой стали толщиной 10 мм. Расчетное значение заправок 1000 циклов. Все хранилища рассчитаны на подземную установку. Дополнительную прочность обеспечивают обечайки, расположенные по всей длине корпуса. Главными преимуществами изделия можно считать доступную стоимость и длительный срок службы (не менее 35 лет).
Использование газгольдеров позволяет создать эффективную автономную систему подачи газа. Это позволяет владельцам частных домов обеспечить бесперебойную работу систем отопления и горячего водоснабжения независимо от коммунальных служб. Недостатком таких систем является их высокая стоимость.
Оборудование для газификации частного дома
- Общую отапливаемую площадь.
- Количество узлов подключения (будет работать только котел или колонка, печка и т.д.)
- Финансовые затраты.
Обеспечение газом из газгольдера
- Газ извлекается из пропан-бутановой смеси в процессе испарения жидкости.
- После заправки в газгольдер, в процессе испарения сжиженного газа создается давление.
- Продуцируемый газ поступает в редуктор, контролирующий давление на подаче в трубопровод.
- Газ поступает к узлам отопления в жилом доме.
Использование баллонов с газом
Чтобы выполнить данный проект потребуется:
- Установить в газовый котел специальную горелку для сжиженного газа. Исключение составляют конденсационные котлы нового поколения знаменитых европейских марок. Агрегаты от Buderus, Viessmann зачастую имеют встроенную функцию, позволяющую переключать оборудование с магистрального на баллонный газ, без смены горелки.
- Объединить несколько баллонов в единую сеть.
- Подключить сеть к редуктору по несколько баллонов с каждой стороны.
Согласовывать с газовой службой и делать проект на газификацию в случае монтажа баллонной подачи газа нет необходимости
Основное внимание следует уделить соблюдению правил пожарной безопасности
Что такое газгольдер?
Самый простой и экономный способ отопления загородного дома – это далеко не электричество, а самый обычный газ. Но подключиться непосредственно к централизованной системе подачи этого вида топлива далеко не везде возможно, да и стоит порой немалых денег. Сроки подключения к таким сетям порой могут быть достаточно велики, они зависят от удаленности магистралей, а также от сложности рельефа местности, где расположен сам дом. Также не стоит забывать и про оформление ряда документов – бюрократия у нас процветает. Иногда только из-за необходимости оформления нужных бумаг приходится годами ждать, когда же газ поступит в дом.
Газгольдер для частного дома
В таком случае проще всего задуматься о возможности автономной газификации. Один из элементов такой системы – это газгольдер, который и позволит иметь газ на своем участке без подключения к централизованным системам и без серьезной волокиты, а также даст возможность всегда иметь газ в доме.

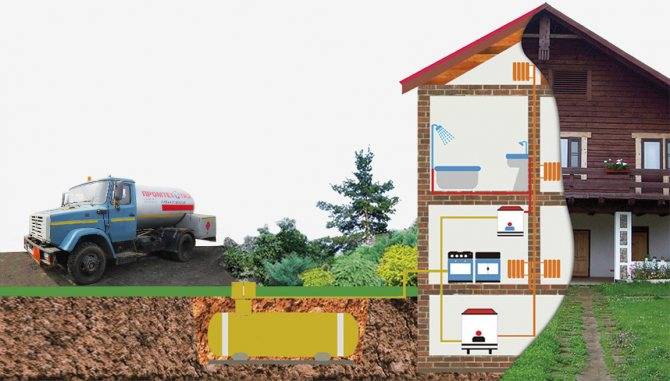

Сжиженный газ из газовой емкости используется для отопления дома, нагрева воды
Газгольдер – это достаточно вместительная металлическая емкость, предназначенная для хранения газообразных веществ, в основном (в бытовом плане) – для сбережения смеси бутана и пропана, то есть того самого газа, который и используется для работы кухонных плит и системы отопления в доме. Можно назвать газгольдер большим газовым баллоном, от которого он отличается только очень большими размерами и ставится один раз, исправно выполняя свою задачу на протяжении многих лет. Этот «баллон» даже не нужно возить на заправку – достаточно вызвать специального заправщика, который приедет и заполнит емкость газообразным топливом.
Принцип работы газгольдера в частном доме
Газгольдер изготавливается обычно из высококачественной стали толщиной не менее 5,5 мм (этот показатель взят из ГОСТ), обрабатывается специальными составами, предотвращающими коррозию. Таким образом, бак будет служить очень долго, около 20 лет. Также газгольдер имеет специальные датчики, которые покажут, сколько газа в нем имеется на данный момент, каково давление в баллоне. У оборудования есть заправочный клапан, датчик наполнения бака и вентили для подключения раздачи газа. Благодаря хорошо продуманной системе газгольдер совершенно безопасен для домашнего использования.
Газгольдер совершенно безопасен для домашнего использования
Располагается газгольдер всегда за пределами жилого дома, на определенном расстоянии от него. Газ поступает по проложенным магистралям в дом, где расходуется на работу отопительного котла, газовой печи и т. д. Обычно газгольдер закапывается под землю и даже не занимает места на участке. Вместить в себя он способен несколько тысяч литров сжиженного под давлением 6 атмосфер газа.
Габариты газгольдеров VPS
Это интересно: Как отрезать трубу с газом: правила и порядок выполнения работ
Расход сжиженного газа
Объём затрачиваемого на обогрев топлива зависит от условий эксплуатации прибора и его технических характеристик, как правило – мощности и КПД. Так, например, согласно паспортным данным, для котла АО Жуковский АОГВ-17,4-3 мощностью 17 кВт с КПД 90 % расход сжиженного газа равен 0,7 кг/ч или 1,3 л/ч.
Зная, что стоимость дозаправки в 2020 году составляет 12-23 руб./л, взяв среднее значение, можно примерно рассчитать затраты на обогрев дома за определенный отрезок времени:
- за сутки (24 часа) – 1,3 × 24 = 31 л × 17 ≈ 527–558 рублей;
- за месяц (30 дней) – 31 × 30 = 930 л × 17 ≈ 15810–16740 рублей;
- за сезон (полгода) – 930 × 6 = 5580 л × 17 ≈ 94860–100440 рублей.
Необходимо учитывать, что в баллоне на 50 л, по факту находится 40–42 л пропан-бутановой смеси: около 15–20 % свободного объёма используется для увеличения площади испарения газа, а перенаполнение приводит к снижению его выработки. Значит, что при расходе 1,3 л/ч одного баллона хватает ≈ на 1,5 дня.
Из чего сделан минигазгольдер
Он сделан из высокопрочной стали марки 09 Г 2С. Толщина стали здесь идет 4 миллиметра. Если возьмем обычный 50 литровый баллон, у него толщина стенки где-то примерно 3 миллиметра. Здесь идет 4. Это более надежное и более долговечное оборудование, которое будет долго работать. Также газгольдер покрыт специальным двухкомпонентным покрытием для того, чтобы он тоже служил долго и не ржавел. Когда мы обмотаем термокабель и обернем минигазгольдер утеплителем, емкость под ним будет тоже очень долго служить и не будет ржаветь.
Дальше происходит его утепление. Мы обматываем бочку утеплителем для того, чтобы держалось тепло, когда зимой будут сильные морозы. Включается термокабель в розетку. Сверху у него находится утеплитель, и получается, что емкость находится в тепле. Газ подогревается и, соответственно, хорошо испаряется. И котел хорошо и стабильно работает. Сверху из стены выходит турбированный дымоход. На той стороне стены находится котел. Мы будем заводить магистраль через эту стенку к котлу и, в принципе, все. То есть объект будет газифицирован.
Окраска и маркировка газовых баллонов
Удивительно, но мир до сих пор не пришел к единой системе маркировки газовых баллонов. Поэтому при выборе источника горючего за границей необходимо изучить местные правила. В России все емкости с газовыми смесями, использующимися для готовки на плите, имеют белую поперечную надпись на однотонном красном фоне.
Пропан никогда не используется для заполнения баллонов в чистом виде. Однако надпись делается по превалирующему веществу. Это правило распространяется и на другие смеси
Все остальные сведения находятся на металлической табличке – своеобразном паспорте изделия. Это срок службы, заводской номер, масса пустой емкости, даты выпуска и следующей аттестации, товарный знак производителя, пробное давление.
Стандарты окраски и маркировки едины для метановых и пропан-бутановых смесей – для использования на кухне подходят только красные баллоны с белой надписью. Другие цвета могут означать, что емкость заполнена азотом, аргоном, аммиаком, гелием, фреоном.
CУГ – газ, который используется при автономной газификации
Узнав, какой газ используется при автономной газификации, вам следует разобраться, что же он собой представляет. Сжиженный углеводородный газ относится к группе углеводородных газов, получаемых из легких углеводородов, которые выделяются из нефтяного газа. В основном его употребляют при отоплении помещений, в качестве автомобильного топлива и даже при создании нефтехимической продукции.
Свойством, благодаря которому СУГ стал столь востребованным в автономной газификации, является его высокий КПД при обогреве дома. К тому же сжиженный углеводородный газ признан одним из наиболее экономичных видов топлива. При его сжигании не происходит выделение вредных компонентов. Это объясняется тем, что бутан и пропан, входящие в его состав, очищены от щелочи, сернистых соединений, воды.
Когда вам уже известно, какой газ используется при автономной газификации, не менее интересно будет узнать его составляющие. Он представляет собой смесь бутана (С4Н10), пропана (С3Н8) и непредельных углеводородов (около 1%).
Следует учитывать, что сжиженные газы расширяются при повышении температуры, при этом у бутана коэффициент объемного расширения ниже, нежели у пропана. Поэтому специалисты настаивают на том, что в целях безопасности газгольдер, в котором хранится СУГ, заполняют на 85%.
Также стоит отметить, что зимой и летом соотношение пропана к бутану в СУГ должно быть различным:
- летний период – 50/50 или 60/40;
- зимний период – 70/30.
Пояснить это можно тем, что при воздействии низких температур давление у пропана становится намного выше, чем у бутана. Повышается и его испаряемость. А качественное испарение СУГ и делает его эффективным для автономной газификации. К тому же избыточное давление в резервуаре положительно сказывается на бесперебойной подаче газа к котлу даже в сильные морозы. Это позволяет сделать использование оборудования в зимний период максимально эффективным.
Летом специалисты советуют применять СУГ, в котором содержится немного меньше пропана.
Экономия при использовании СУГ поясняется его высокими октановыми показателями. В среднем октановое число составляет 103,5, чем не могут похвастаться даже высококлассные марки бензина. Чем выше это число, тем лучше детонационная стойкость и экономичнее расход топлива.
Качество газа
Голубое топливо, используемый для заправки газгольдеров, – это пропан-бутановая смесь, побочный продукт перегонки нефти. Понятия «качественный газ», как такового, не существует, но есть нюансы. ГОСТом предусмотрено плавающее соотношение доли пропана и бутана в газовой смеси, а среди потребителей бытуют такие понятия, как «зимний» и «летний» газ.
В «зимнем» варианте содержится 80% пропана и 20% бутана, в летнем – соотношение 50/50. Увеличенная доля пропана в зимнем варианте дает более высокую насыщенность паровой фракции в период низких температур и гарантирует стабильную подачу топлива, т.к. при 0 °С и ниже жидкая фракция бутана перестает превращаться в пар. Поэтому перед заправкой соотнесите сезон и предлагаемый заправщиком вариант голубого топлива. Про это подробнее читайте в статье: пропан бутан для газгольдера — свойства и особенности применения.
Еще один важный нюанс для экономных. Никогда не «ведитесь» на самые низкие цены на рынке, старайтесь выбирать среднюю цену. По ласковой цене вам могут заправить бутан-бутиленовую фракцию (ББФ) – дешевый углеводород, используемый в нефтехимии. Он категорически не подходит для бытового потребления в коммунальных системах. ББФ не испаряется, а значит, не происходит подачи газа в домовые коммуникации. Чтобы исправить ситуацию, вам придется уже заправленный в емкостьББФ откачивать и утилизировать, а значит нести расходы.
Как сэкономить на заправке
Цены на газ для газгольдера подвержены сезонным колебаниям. В августе-декабре цены самые высокие. Снижение начинается приблизительно с февраля. Дешевле всего топливо стоит в мае-июле. Чтобы сэкономить, покупку необходимо производить именно в эти месяцы. Наибольший эффект такой подход принесет в том случае, когда система автономного отопления и объем газгольдера рассчитаны на одну-две заправки в год.
Некоторые потребители СУГ пытаются сэкономить, покупая недорогое горючее. Но специалисты не рекомендуют покупать дешевый газ, т. к. существует большая вероятность, что в нем будет много примесей серы, воды, масел. Дешевизна топлива может свидетельствовать и о превышении нормы содержания бутана. Пропан значительно дороже бутана, следовательно, недорогая смесь может иметь существенные отклонения от принятых стандартов.
В качественном топливе пропан и бутан должны находиться в соотношении 8 к 2 зимой и 6,5 к 3,5 летом. Поэтому перед приобретением нужно обязательно поинтересоваться составом СУГ. Некачественное топливо приводит к снижению КПД, повышению стоимости кВт тепла и «забутаниванию» газификационной системы. Экономия на приобретении дешевого газа в конечном итоге обернется немалыми расходами на ремонт газгольдера и всего оборудования.
