Ливневая канализация своими руками: схемы устройства системы водоотведения

Закрытый тип ливневой канализации

Сливная система крыши закрытого типа предусматривает глубинный водоотвод. Элементами такой конструкции являются встроенные лотки и пескоуловители, благодаря которым вода собирается и по трубам направляется в дождеприемники, их еще называют ливневыми колодцами. Затем осадки при помощи насосного оборудования или по наклонному каналу отправляются в канализационный коллектор, после чего попадают в искусственные водоемы или на очистные сооружения. Подобная система в частных домовладениях используется редко, в основном ее обустраивают в крупных городах. При создании дождевой канализации, скрытой от обозрения, требуется произвести расчет ливневых стоков с кровли и составить проект.

Необходимость устройства ливнёвки

Следует отметить, что в этом случае всё-таки не стоит пренебрегать ливнёвкой. Естественный склон ускоряет движение воды, увеличивая эрозию почву – со временем элементы пешеходных дорожек, дворового покрытия или даже фундамента начнут повреждаться и требовать срочного ремонта.

В средней полосе годовой объём атмосферных осадков составляет от 50 до 100 кубических метров. Такое количество воды приводит к переувлажнению грунта и сопутствующим проблемам – образованию луж, наледей в весенний и осенний период, растрескиванию фундамента, повреждению дорожек.

Канализация решит проблему комплексно:

отведёт ливневые воды;
не позволит тающему снегу задержаться во дворе в виде луж.

Кровельные работы

Работы по установке ливневых систем водоотведения начинают с крыши здания. Нужно составить схемы крыши и наметить расположение воронок и диаметр водостоков. Самым удобным их расположением считается расстояние не более 10 метров. Тогда общий уклон не будет слишком крутым.

Расчёт объема воронки высчитывается прямо пропорционально площади крыши. На 1 метр кровли – 1,5 кв. см сечения воронки. Например, если площадь поверхности крыши 40 кв. метров, то воронка будет иметь в сечении 40 х 1,5 = 60 кв. см. Если жилая территория находится в засушливом районе, то объем может быть и меньше, и наоборот, если регион с высоким уровнем годовых осадков, то нужно скорректировать это значение в большую сторону.

Особенности конструкции

Ежегодно крыша строения на даче принимает на себя большое количество осадков, примерно 100 м3. На грунт вокруг строения падает в несколько раз больше воды, что значительно повышает риск проседания фундамента дома и деформации постройки.

Ливневая система водоотведения – так можно ответить на вопрос, как правильно называется ливневка. представляет собой систему, которая эффективно собирает и выводит за пределы участка воду в виде атмосферных осадков. Подобной системой следует оснащать большие частные дома, складские и торговые комплексы, большие заводы и места скопления автомобилей. При высоком риске попадания в воду продуктов нефтехимии и других вредных производств требуется создание промливневой канализации.

Ливневая система работает по следующему принципу: вода собирается на поверхности земли, очищается и транспортируется в специальные резервуары. Система состоит из следующих элементов:

Распределительный резервуар.
Пескоотделитель.
Жироотделитель.
Адсорбирующий фильтр.
Контрольный колодец.

Для сбора воды на поверхности укладываются специальные закрытые или открытые желоба, по которым жидкость направляется в распределительный колодец. Из него вода идет в пескоотделитель, где производится очистка от крупных частиц и мусора. После этого происходит очистка от жиров и нефтехимии с помощью маслобензоулавливателей и фильтра-адсорбера. Очищенная вода поступает в контрольный колодец и используется для полива насаждений или наполнения различных водоемов.

Линия из всех составляющих элементов ливневой системы водоотведения, включая проводящие трубы, располагается глубоко в земле. Это позволяет избежать деформации дорожного полотна и сэкономить место на участке для других более важных целей. При невозможности заглубления подводящих желобов бетонные, пластиковые или асбестоцементные элементы укладывают в канавы, делая уклон в сторону распределительного колодца.

Обустройством системы дождевой канализации должны заниматься профессиональные мастера, так как для этого требуются специальные знания и соблюдение санитарных норм и правил. Выполняя рекомендации, указанные в соответствующих нормативных документах, можно получить надежную и долговечную систему ливневой канализации с правильно рассчитанными параметрами резервуаров. Кроме того в этом случае трубы располагаются на определенной глубине, что предотвращает их замерзание в холодный период года.

Составляющие элементы и виды ливневой системы канализации

Все конструктивные элементы должны быть связаны в одну систему, из чего может состоять ливневка:

Колодец или резервуар большого объема, чтобы собирать воду со всего участка, включая воду на крыше построек. Чаще всего колодец обустраивается бетонными кольцами, как и водяной, но только с дном. Как вариант – пластиковые колодцы, которые закапывают на нужную глубину, якорят и выводят туда лотки и желоба для сбора потоков.

Люк. Покупается отдельно, может быть резиновым, пластиковым, металлическим. Служит для предотвращения попадания в резервуар мусора. Чтобы люк сидел прочно, кольца колодца должны выступать над грунтом минимум на 15см.

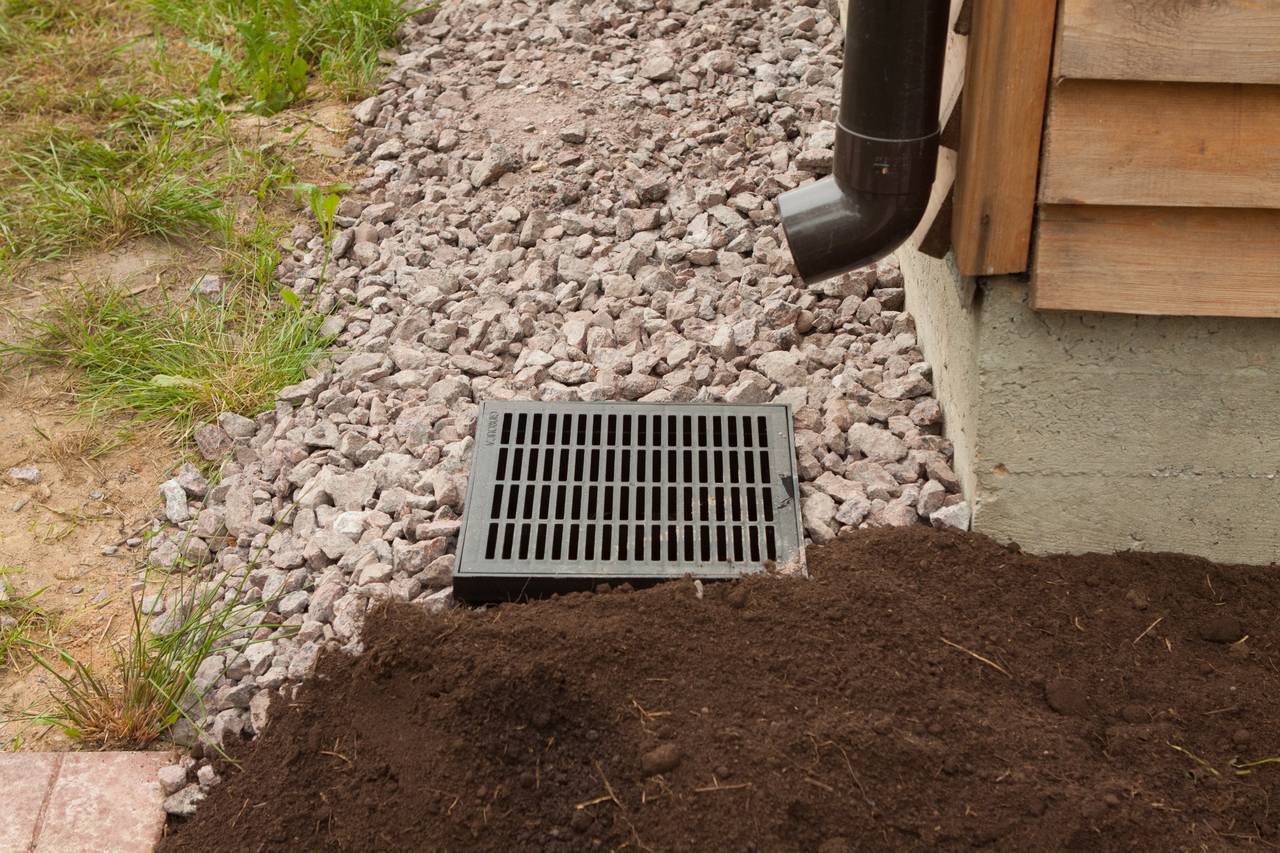

Точечные дождеприемники – малые емкости, устанавливаемые в местах наибольшего скопления осадков, например, под лотками на крыше, под водосточными трубами или в самой низкой точке грунта.
Линейные дождеприемники/дренажные каналы. Это желоба из пластика, монтируемые в местах скопления осадков (вдоль свеса крыши, пешеходных дорожек). Вариант подходит, если при строительстве отмостки вокруг дома забыли заложить трубопровод для отвода воды.

Пескоуловитель – конструкция, где осаживается песок. Как правило, применяются пластиковые корпуса, устанавливаемые в ряд на участках трубопровода. Пескоуловители требуют очистки, но это проще, чем чистить всю систему.
Решетки. Для обеспечения самотока воды отверстия в решетках должны быть крупными. Бывают чугунные, стальные, алюминиевые модели.
Трубы для ливневки лучше подбирать полиэтиленовые. Гладкие стенки не накопят осадков, не позволяют зацепиться микроорганизмам, обладают хорошей пропускной способностью и достаточно долговечны.

Колодцы ревизионные – пластиковые конструкции, монтируемые на протяжении системы и предназначенные для чистки трубопровода.

Ливневка на даче или загородном наделе может и не содержать всех элементов, но из них можно устроить канализацию для отвода потоков любой сложности и конфигурации.

Желоб как один из главных и важных компонентов устройства

Один из основных элементов конструкции, который принимает воду с крыши. Существует несколько его разновидностей: настенный или подвесной. Для изготовления используется пластик, оцинкованный металл или медь.

Настенный

Он локализуется близко к свесу кровельного материала на самом краю крыши. Изделие представляет собой бортик, высотой до 20 см и выполняет функцию барьера для дождевой воды. Устанавливаются такие желоба под углом к свесу и направляются к сливной воронке. Для соединения лотков применяется клей или двойной лежачий фланец. Угол их наклона составляет 15 градусов, что предотвращает перелив жидкости через край.

Дождевой или подвесной

Он плотно крепится непосредственно под кровельным свесом, что не дает возможности набравшейся жидкости затекать под желоб. Для фиксации применяются стальные крючки, по форме соответствующие изделию. Так как данный фрагмент не перегибается, то во избежание его переполнения в нем нужно сделать отверстие в заранее отмеченном месте. При расчете уклона в этом случае учитывается количество осадков, выпавших за год.

Классификация желобов

По форме выделяются такие виды желобов:

Разновидность	Характеристика
Полуэллиптический	Хорошо справляется с большими потоками воды, так как обеспечивает большую пропускную способность
Полукруглый	Он устойчив к нагрузкам, имеет высокий уровень жесткости. Такой желоб универсальный, так как применяется на большинстве кровельных конструкций

Еще желоба классифицируются по материалу изготовления:

Пластиковые.Они имеют привлекательный внешний вид, небольшой вес и невысокую стоимость. При правильном креплении и применении срок из эксплуатации составляет 15-25 лет. Смонтировать их можно самостоятельно. Крепятся такие фрагменты при помощи муфт или защелок с резиновыми уплотнителями. Иногда для фиксации применяется клей. Но такие изделия имеют высокий риск механического повреждения, делаются хрупкими при отрицательной температуре. Небольшие царапины на поверхности можно замаскировать акриловой краской.
Алюминиевые. Для соединения используются крепления с резиновыми и силиконовыми уплотнителями или специализированный клей. Необработанный материал может быстро покрыться ржавчиной. Избежать этого поможет слой лака.
Оцинкованные. Представляют собой металлические изделия с предварительно нанесенной полимерной защитой. Характеризуются широкой цветовой гаммой. Для крепления используются скобы с защелками, оснащенными резиновыми уплотнителями. Такие желоба имеют высокую прочность и не поддаются коррозии, если только не поврежден полимерный слой. Недостатком является частое отсутствие правильной формы, что усложняет сборку системы.

Еще в магазинах можно приобрести изделия из меди. Они прочные, устойчивые к ржавлению, имеют привлекательный внешний вид и продолжительный срок эксплуатации, но у них высокая стоимость.

Как правильно рассчитать желобы?

Стандартная длина элемента составляет 3-4 м. Для маленьких зданий хватит изделий сечением 70-115 мм. На больших сооружениях устанавливают желоба сечением до 200 мм. Нужно рассчитывать указанный фрагмент так, чтобы расстояние между ближайшими воронками составляло 8-12 м.

Собираем конструкцию желоба

Если длина желоба больше 12 м, то требуется несколько фрагментов, соединенных между собой крепежных элементов. После этого на краях конструкции устанавливаются заглушки и она фиксируется на кронштейнах.

Монтаж ливневой канализации

Первое, что нужно сделать перед установкой ливневки – определить возвышенности и низменные места на участке. Это позволит сделать уклон сточных каналов в соответствии с особенностями рельефа.

Подбор элементов

Ливневая канализация своими руками в частном доме начинается с замеров и схем. Для определения количества дождеприемников, длины дренажных труб и их диаметра, а также класса септика, нужно предварительно составить план территории. На нем указывается расположение участков с болотистым грунтом и лужами, места с неровностями ландшафта. На основании этих данных определяют расположение поддонов и приемников, выбирают место для установки коллекторов и септика. Система строится с учетом существующих инженерных сетей (водоснабжение и т.д.), которые проходят по участку.

Для расчета размеров и формы элементов ливневой канализации, определяется средний объем воды, который будет ежедневно проходить по трубам, частота атмосферных осадков, площадь и тип дорожного покрытия (бетон, асфальт, гравий и другие материалы имеют разные коэффициенты поглощения жидкости).

Глубина закладки труб

Если для открытой канализации все компоненты ввода распределяются поверхностно, то для закрытой системы без траншей не обойтись. Точная глубина закладки труб определяется индивидуально для каждого участка, но согласно санитарным нормам, она должна быть не менее 30-70 см (чем больше диаметр труб, тем больше глубина). Это усложнит дальнейший ремонт ливневой канализации, но защитит ее от морозов.

Не стоит забывать и об уклоне труб, так как вода должна стекать в сборники, и далее – в дренажные тоннели. Угол зависит от диаметра коммуникаций и от особенностей ландшафта. К примеру, для трубы диаметром 25 см, расположенной на ровной поверхности, понадобится уклон не менее 8 мм (на каждый погонный метр). При этом максимально допустимое значение уклона канализации составляет 15 мм на метр.

Мнение эксперта
Илья Кожевников
Инженер-проектировщик. Стаж 10 лет

Для глубинной прокладки каналов рекомендуется использовать дренажные трубы из ПНД или из композитного пластика диаметром 100-200 мм.

Они обладают небольшим весом, легко соединяются, и имеют длительный срок службы. Их гладкие внутренние стенки способствуют прохождению стоков без образования налета и засоров.

Порядок монтажа

Кровельная часть. Ливневая канализации кровли устанавливается в первую очередь. Для организации сброса воды через водоотвод понадобятся желоба, воронки, заглушки, колена, трубы и крепления. Желоба монтируются по всему периметру крыши. Они могут не соединяться друг с другом, а заканчиваться трубами с воронкой и заглушками. Но, если длина участков небольшая, для перехода используется герметичное колено. У земли трубы с кровли соединяются с дренажом канализации.
Разметка территории и земляные работы. На участке, согласно плану, отмечается расположение сборников, поддонов, лотков, труб и колодцев. Для указания необходимости серии уклонов используют веревку. После этого вырываются траншеи с заранее рассчитанной глубиной, а также котлованы для колодцев и септика (если еще нет на участке).
Монтаж ливневки. В траншеи насыпается нужное количество песка для создания настила (защита от проседания грунта), на который укладываются трубы. После, они герметично соединяются между собой. Затем ставятся приемники, и подключатся к системе. Фильтры и решетки монтируются в последнюю очередь. Для укрепления лотков используют цемент. Коллекторы также бетонируются.
Проверка магистрали. Для тестирования дождевой канализации, ее полностью заполняют водой, используя для этого каждый приемник. Только при отсутствии протечек и бесперебойного поступления воды в колодцы, можно переходить к засыпке.
Засыпка. Если водоотведение происходит без протечек, трубы и другие элементы засыпают грунтом.

Техническое обслуживание

Обслуживание ливневой канализации сводится к периодическим осмотрам системы с удалением скопившегося мусора. Кроме того, может потребоваться:

промывка канализации раз в 3-4 года;
ремонт ливневой канализации при необходимости;
удаление ила со дна колодцев при помощи промывки насосом.

В случае появления засоров нужно обратиться в специальную службу, которая использует профессиональное оборудование и устранит проблему без повреждения узлов.

Для подготовки к зиме трубы прочищают, сливают воду с приемников и транспортеров, перекрывают входы. Система открытого типа консервации не требует.

Особенности прокладки кровельного водостока

Этапы выполнения монтажа ливневой сточной системы аналогичны с принципом прокладки обычной наружной канализации. Но если в частном доме отсутствует кровельная водосточная система, то начинать все мероприятия нужно с её сооружения. Монтаж кровельного водостока предусматривает проведение определённых этапов.

В перекрытии домостроения проделываются отверстия для дождеприёмников. После монтажа и надёжной фиксации элементов дождеприёмника проводится их герметизация в местах примыкания.
Выполняется монтаж сточного трубопровода и стояков.
Все отдельные элементы стыкуются и фиксируются к конструкции частного дома посредством специальных хомутов.

Далее выполняется монтаж лотков в случае с линейной системой отвода дождевой воды или отводной трубопровод, если система точечного типа.

Характеристики монтажа ливневой канализации: глубина, наклон

Глубина дождевого канала зависит от технических требований своего региона. Можно о стандартах узнать в любой государственной или частной строительной компании или у лиц, соорудивших ливневку по соседству. В средней полосе РФ осадки отводят на глубине 0,3 м при диаметре труб и лотков не больше 50 см. При крупных диаметрах трубных изделий, их разрешается углублять на 0, 7 м.

Монтажные работы должны проходить таким образом:

Готовят траншеи с подушкой из песка на дне, высотой в 20 см и уклоном в сторону собирающего колодца.
В траншеи укладывают трубы, которые соединяют фитингами и герметично закрепляют.
Дождеприемники устанавливают на малой глубине, поэтому для их соединения с другими составляющими системы применяют колена.
Убеждаются в правильности предыдущих действий и функционировании системы. Для этого ведро воды заливают в дождеприемник, и следят за тем, чтобы она не давала протеканий. Если вода уходит без проблем, то трубы можно засыпать гравием, а затем грунтом (или просто использованной землей).
Ливневый колодец разрешается сделать пластиковым, установив над ним люк (из металла, пластика, резины). Кольца вкапывают так, чтобы верхний край крышки был на 20 см ниже земли. Под люк из кирпича или бетона нужно будет сделать горловину, а сверху разрешается разбить газон.

Нормы уклона ливневки (согласно ГОСТ) представлены параметром уклона труб с сечением 150 мм – 0,008 на п. м. При диаметре изделия – 200 мм, наклон должен быть 0,007 мм/м. Такие данные могут меняться и зависеть от типа грунта. Но максимальный угол уклона в точке стыка дождеприёмника и канала составляет 0,02 м/м, а это способствует лучшей скорости оттока осадков. Система построена благодаря минимальным наклонам так, что перед пескоуловителем скорость воды снижается, что позволяет взвешенным включениям своевременно оседать и не забивать канал.

ВАЖНО! При самостоятельном благоустройстве собственного дома в виде дождевой системы, желательно познакомиться с требованиями СНиП (№ документа – 2.04.03-85).

Создание проекта ливневой канализации

Чтобы создать оптимальную систему ливневой канализации, необходимо

Расчет ливневой канализации

Правильный расчет элементов открытой ливневой канализации обеспечит экономию средств, прочность и долговечность системы удаления осадков на участке. Оптимальная ливневая канализация открытого типа сбережет участок от затопления, а фундамент дома и стены от преждевременного разрушения.

Сведения необходимые для расчетов легко собрать, так как они находятся в открытом доступе:

Данные о количестве осадков в регионе. Их значения можно взять из СНиП или из метеорологических источников.
Максимальная частота дождевых осадков и толщина снежного покрова. Данные о слое снежного покрова важны для создания защиты от талых вод.
Технические характеристики грунта.
Данные о различных подземных коммуникациях на участке.
Общая величина площади, с которой осуществляется сток.

Окончательный расчет отводимого объема воды производится по формуле для вычисления произведения площади участка (крыши), интенсивности выпадающих осадков в регионе и поправочного коэффициента. По этой формуле можно сделать расчет ливневой канализации с крыши здания, подставив в нее площадь крыши.

Эта формула имеет следующий вид:

Q = F х q20 x Ψ, в которой приняты следующие обозначения:

Q – общий объем воды.
F – общая площадь поверхностей, с которых необходим отвод осадков.
q20 – интенсивность осадков в регионе.
Ψ – поправочный коэффициент, зависящий от покрытия площадки (см. СНиП). Значение поправочного коэффициента для кровли составляет 1,0, для асфальтированных поверхностей – 0.85, для поверхностей покрытых щебнем – 0,4.

Пример расчета открытой ливневой канализации

Определяем диаметр трубы, которая справиться с такой лавиной воды. Известно, что труба диаметром 110 мм при уклоне в 1 см/м может пропустить 6,19 л/сек, что составит 22 200 л/час. Этого диаметра явно недостаточно. Для трубы диаметром 160 мм пропускная способность составляет 13,75 л/сек, следовательно, за час она пропустит 49 500 литров. Установив на участке трубу диаметром 160 мм можно свести возможность затопления участка к минимуму.

Комбинированные дренажные системы загородного дома

Логично, что строить отводы от различных ответвлений системы для каждого контура, нерационально. Поэтому отводы устраиваются общие, в один коллектор.

Смотреть видео

Объединение отдельных дренажных схем производится в коллекторных колодцах, при этом допускается стыковка на любой высоте коллектора в зависимости от вида контура, которые бывают:

поверхностными, для схем ливневой канализации вокруг загородного дома;
малозаглубленные контуры дренажной системы под поверхностью участка на глубине до полуметра;
глубинные дренажи для отвода грунтовых вод на обильно обводненных участках загородного дома.

Не рекомендуется включать в общий водоотвод канализационную систему фекальных стоков. В этом случае повторное использование накопленной воды становится невозможным.

Люк над колодцем

Для изготовления люка можно использовать любой материал. Этот элемент системы ливневой канализации может быть резиновым, пластиковым или металлическим. Выбор делает хозяин, руководствуясь личными предпочтениями. При обустройстве колода необходимо учесть, что крышка должна располагаться ниже уровня земли на 15-20 см.

В большинстве случаев люк укладывают на предварительно сложенную из кирпича горловину, поэтому вокруг колодца можно посадить цветы или посеять газонную траву. Насаждения скроют люк, и участок не будет выделяться на общем фоне

Можно приобрести готовую крышку с люком, но в этом случае крышка располагается на уровне 4-5 см ниже поверхность грунта, что делает люк более заметным и привлекает внимание к внутренней части колодца

Люк для колодца ливневой канализации дома чаще всего имеет черный цвет, но можно встретить красные и желтые варианты.

Решетки

Наличие решеток в системе отведения воды обеспечивает максимальный уход воды с поверхности грунта на участке. Качество и эксплуатационные характеристики решеток зависят от материала изготовления.

В частности, речь идет о следующих вариантах:

Решетки из чугуна отличаются надежностью и долговечностью. Но при выборе этих элементов ливневой канализации следует учесть, что краска на них не держится больше 3 лет. Следовательно, по истечении этого времени чугунные решетки становятся менее привлекательными, что способствует снижению эстетичности всей конструкции.
Стальные решетки считаются самым дешевым вариантом, но характеризуются низким качеством. Это объясняется склонностью стали к образованию очагов коррозии, следовательно, через 2-3 года эксплуатации решетки покроются ржавчиной.
Решетки из алюминиевых сплавов более крепкие, имеют привлекательный внешний вид, однако стоимость их довольно высокая.

Проектирование системы ливневой канализации

Перед монтажом системы составляется подробная схема и выполняется проектный расчет. Для работы понадобятся следующие сведения:

количество осадков, выпадающее в данной местности, необходимое для вычисления производительности ливневки;
тип грунта и уровень залегающих вод;
следует учесть особенности рельефа на участке;
потребуется рассчитать площадь водосборной поверхности с учетом крыши, этот показатель определит количество дождепремников и лотков.

Для расчета объема отводимой жидкости используется специальная формула:

V=q20xSxΨ,

V – количество воды, поступающей в систему;

q20 – интенсивность осадков в регионе (определяется в справочнике);

S – площадь территории отведения воды;

Ψ – поправочный коэффициент для различных материалов, покрывающих кровлю и участок. Значения для некоторых покрытий:

крыша – 1;
асфальтированные поверхности – 0,95;
участки бетонной стяжки – 0,85;
щебень – 0,4.

При проектировании ливневой канализации учитывается стоимость материалов. Ливневка закрытого типа обходится дороже, поэтому следует заменить ее открытыми лотками в местах, где это допустимо.

В процессе составления плана необходимо выбрать место конечного водоотведения, обычно выбор стоит между несколькими вариантами:

септик;
дренажный колодец;
природный водоем;
центральная канализация.

На плане обязательно указывается уклон труб и направление, в котором вода движется по лоткам. Готовый проект включает: схему ливневки, места расположения основных элементов, спецификацию оборудования и смету строительства.

Особенности монтажа ливневой канализации

Приступая к монтажу дождевой канализации особое внимание следует уделить следующим моментам:

при устройстве «ливневки» нет необходимости чрезмерно заглублять магистраль. Дело в том, что в холодное время года ливневая канализация практически бездействует, следовательно, в трубопроводах отсутствует вода, которая могла бы при замерзании повредить магистраль;
при проектировании системы необходимо предусмотреть возможность технического обслуживания и очистки всех ее элементов, включая пескоуловители и накопительные емкости. Кроме того, следует обеспечить свободный подъезд спецтехники к накопительному и другим резервуарам, используемым в данной системе;
при монтаже открытых желобов необходимо предусмотреть необходимый уклон в сторону накопительной емкости или очистного коллектора.

На первом этапе производится копка траншей и котлованов, предназначенных для укладки трубопроводов и установки дренажных колодцев различного назначения;
Вторым этапом является сборка трубопроводов и основных элементов системы;
Завершающий этап включает в себя засыпку траншей и придание участку привлекательного внешнего вида.

Правильно смонтированная дождевая канализация, при условии соблюдения правил эксплуатации и своевременном техническом обслуживании может прослужить не менее 30 лет.

Устройство ливневой канализации позволяет сохранить привлекательность участка, но также способствует увеличению урожайности и защищает подземные элементы строительных конструкций от преждевременного разрушения. Конструкция «ливневки» не отличается особой сложностью, поэтому все монтажные работы можно выполнить своими силами.

Пошаговое выполнение монтажа ливневки

Первый этап характеризуется проведением необходимых вычислений конструирования системы канализации. Сначала следует произвести расчеты, относительно отвода воды от сооружений, поскольку при внушительном ее скапливании, может последовать деформации и разрушения внешних стен постройки. Следующим ходом, производится расчёт водоотвода от площадок с твёрдым покрытием (асфальтированная парковка).
Выявив участки, которые нуждаются в отводе воды, следует произвести ряд действий, чтобы там не задерживалась влага. Если рассматривать крышу здания, то с ней вопросов не возникает – ливневая вода собирается водосточной системой. Для сохранения дорожек двора и парковки, от воздействия сточных вод, профессионалы рекомендуют при строительстве делать уклон, и тогда вода будет природным способом уходить в имеющиеся желоба или водоприемники. Отметим что аналогичные устройства перехвата влаги монтируются и под окончаниями водосточных труб, которые вбирают водные потоки, поступающие с крыши постройки.
Проведя нужны вычисления и сделав водоотводные желоба и воронки, необходимо произвести работы относительно вывода ненужной влаги в систему очистки стоков или в сторону от дачного (загородного) участка.
Отвод к водоприёмникам можно осуществить двумя способами:
- открытый – вода переходит в специальные отверстия, закрытые в верхнем отделе решетками;
- закрытый – вода перемещается по системе подземных труб в место сбора и отвода.
При установке труб, необходимо руководствоваться тем же принципом укладки, что и с желобами, а именно все конструкции ливневой системы нужно выставлять под определённым уклоном в сторону водосбора. Такой угол вычисляется так же, как и при монтаже наружной канализационной системы.
Трубы, относящиеся к водоотводной системе, разрешается сильно не заглублять в землю. Канализация ливневого типа функционирует исключительно в теплое время года, при этом ей не страшно промерзание.
Чтобы исключить засорение системы, необходимо произвести монтаж специальных фильтров для сбора крупных частиц мусора. Кроме того, рекомендуется ставить пескоуловители, которые эффективно справляются с функцией фильтрации песчаных частиц. При закрытой прокладке труб, в районе установки фильтров и пескоуловителей, следует произвести монтаж люков и инспекционных колодцев для проведения внеплановой чистки стоков и регламентных работ.

Установленная в правильном порядке ливневая канализация в частном доме своими руками, избавит хозяев частного дома от большого количества луж, подтоплений, слякоти, а также защитит фундамент здания от постепенного разрушения.

Альтернативные варианты «ливневки» своими руками

Стремление сэкономить особенно ярко выражается при обустройстве дачного участка. В ход идут все подручные средства, тем более что в большинстве случаев, за них вообще не нужно платить. Конечно, использование таких материалов не увеличивает качество строительных объектов. Однако существенно снижает их стоимость.

Для устройства ливневой канализации также можно использовать различные подручные материалы. Чаще всего это:

пластиковые бутылки;
изношенные автомобильные покрышки;
различные остатки стройматериалов;
пенопласт и т.д.

Несмотря на то, что все эти материалы трудно назвать подходящими, при правильной укладке и соблюдении всех необходимых требований, из них можно смонтировать вполне работоспособную «ливневку». Рассмотрим такую систему на примере пластиковых бутылок.

Ливневая канализация из ПЭТ своими руками

Основной причиной использования подручных средств, как уже говорилось выше, является относительно высокая стоимость комплектующих для дренажных систем. Кроме того, пластиковые бутылки в процессе производства проходят специальную обработку, что позволяет использовать их в качестве подземного дренажного трубопровода 50лет и более. Рассмотрим подробнее методику монтажа ливневой канализации из ПЭТ.

Сразу оговоримся:

Использование пластиковых бутылок возможно только при устройстве внутренней (подземной) канализационной системы. Это связано с тем, что под воздействием ультрафиолета полиэтилен не только интенсивно разрушается, но и выделяет в атмосферу токсичные соединения.

Существует два варианта укладки:

сетка;
естественный отвод.

Каждый из этих вариантов достаточно эффективен и заслуживает отдельного рассмотрения.

Укладка «сеткой»

Этот вариант предусматривает удаление дна у одной из бутылок и установка в полученное отверстие следующей, горловиной вперед. Такое соединение достаточно герметично и вполне надежно.

Последовательность монтажных работ выглядит следующим образом:

Согласно разметке, на территории участка выкапываются траншеи глубиной порядка 50 см. Эта цифра не является обязательной, поскольку на различных участках могут существенно различаться особенности грунта и глубина залегания водоносного слоя.
На дно рва укладывается песчаная подушка высотой 20-25 см и тщательно утрамбовывается.
На полученную таким образом постель укладываются полученные ранее трубы. Сверху импровизированный трубопровод необходимо утеплить каким-либо влагостойким теплоизолятором (в крайнем случае подойдут опилки), после чего засыпать траншею грунтом до самой поверхности. Это делается для того, чтобы исключить возможность промерзания дренажной магистрали в холодное время года.
В конце трубопровода оборудуется накопительный или тампонажный колодец. Если собранную воду не планируется использовать для орошения участка или в других целях, она может отводиться в расположенный в непосредственной близости овраг или водоем.

Метод естественного отвода

Прототипом конструкции дождевой канализации устроенной по принципу свободного отвода стала речная система: в роли русла выступает главная отводящая магистраль, которая имеет свои «притоки». Этот вариант особенно эффективен на больших территориях и в заболоченной местности.

Последовательность укладки выглядит следующим образом:

В направлении самого низкого участка выкапывается главная траншея и ее «притоки» с соблюдением необходимого уклона. Главная траншея должна быть немного глубже остальных.
На дно вырытых траншей укладывается песчаная или щебневая подушка, после чего на нее укладываются бутылки с плотно закрученными пробками.
Последним этапом является теплоизоляция бутылок и засыпка траншей грунтом.

К достоинствам такой канализации можно отнести:

минимальную стоимость;
возможность самостоятельного проведения монтажных работ;
простоту и длительный срок эксплуатации конструкции;
в такой системе маловероятно развитие бактерий и возникновение неприятных запахов.

Что касается недостатков таких систем, сложно сказать что-либо определенное. Пластиковые бутылки могут прослужить 50 лет и более, что вполне сопоставимо с периодом эксплуатации фабричных труб. ПЭТ не гниют и не разрушаются под действием влаги, а земляной покров надежно защищает их от воздействия ультрафиолета.

Ливневая канализация своими руками: все о устройстве ливневки для дачи и частного дома
