Бесшумная канализация: принципы обустройства и монтажные примеры

Как должны соединяться трубы в скважинах

Действующие нормативные акты допускают исключительно резьбовое (муфтовое, ниппельное) соединение, поскольку именно этим способом достигается максимальная герметичность обсадной колонны.

Подведем итоги всего вышесказанного:

  • При обсадке используются трубы специального назначения как пластиковые, так и металлические, имеющие резьбовое соединение;
  • Средний срок службы – 50 лет;
  • Сертификат соответствия продукции должен предъявляться компанией-бурильщиком по первому же требованию клиента.

По всем интересующим вас вопросам относительно выбора труб или заказа бурения скважин вы можете обратиться к нашим специалистам по телефону указанному на сайте. Или заполните специальную форму, и мы вам сами перезвоним.

Принципы обустройства малошумной системы

Конечно же, бесшумная бытовая канализация не становится таковой только лишь по причине замены обычных магистральных линий на линии из бесшумных труб. Этот вариант – один из нескольких, что могут использоваться для борьбы с нежелательными звуками.

Если изолировать стандартный канализационный трубопровод звукопоглощающим материалом и заменить жёсткие опоры крепежом с мягкой вставкой, уже можно получить хороший результат.

Учитывая, что уже существующую канализацию полностью переделать сложно и дорого, разумно ограничиться созданием изолирующих коробов. В сочетании с изоляционным материалом такой подход даст удвоенный эффект.

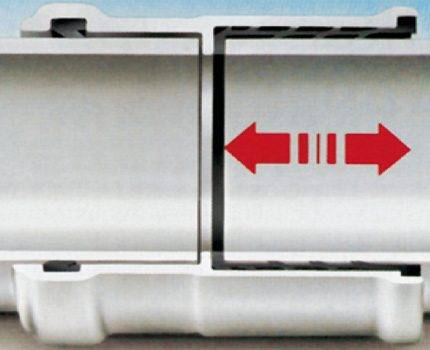

Насадная канализационная муфта применяется для соединения двух пластиковых труб по принципу безраструбной схемы. Конструктивно насадная муфта выполнена с учётом компенсации сдвигов от теплового расширения

Если же устраивается канализация с нуля, в этом случае стоит внимательным образом подойти к процедуре монтажа. Правильный монтаж, работа с фасонными элементами – эти критерии также дают хороший эффект тишины в процессе будущей эксплуатации системы.

Вариант #1: безраструбное соединение

Например, соединять безраструбные трубы между собой рекомендуется так:

  1. Обрезанные торцы полипропиленовых труб (угол реза 90º) выровнять, очистить от заусенцев.
  2. Использовать в качестве фасонной детали канализационную насадную муфту.
  3. Извлечь из внутренней части насадной муфты уплотнительные манжеты и надеть их на патрубки труб.
  4. Поверх уплотнительных манжет нанести смазку на водной основе.
  5. Вставить патрубки (применив некоторое усилие) внутрь насадной муфты до упора.

По такому же принципу выполняется раструбное соединение труб, соединение с тройниками и угловыми фасонными деталями. При этом в большинстве случаев раструбного монтажа учитывают создание компенсаторов теплового расширения.

Вариант #2: раструбное соединение

Соединения труб и фитингов, исполняемые без применения насадной муфты, устраиваемые на участке трубопровода до 3 метров длины (горизонтальный участок), требуют компенсации тепловых расширений.

То есть при монтаже обязательна обратная выемка трубы на 10 мм после её вставки в раструб до упора. Эффект теплового расширения допускается не учитывать только в схемах раструбных соединений между фитингами.

Фрагмент схемы канализационного стояка, на линии которого применяется раструбное соединение. Показано стандартное расположение крепёжных хомутов (жёсткой и плавающей фиксации). При таком расположении крепежа достигаются оптимальные характеристики по шумам

Методика создания раструбного соединения:

  1. Очистить от загрязнений патрубок, внутреннюю часть раструба, область уплотнительного кольца.
  2. Убедиться, что посадка уплотнительного кольца раструба соответствует монтажным требованиям (нет скручивания, повреждений, вмятин).
  3. Обработать смазкой на водной основе патрубок трубы.
  4. Вставить патрубок до упора в раструб и затем выдвинуть назад на 10 мм.
  5. Установить рядом с местом соединения крепёжный хомут.

Отдельно стоит рассмотреть методику крепления бесшумных канализационных труб (например, марки Skolan). Здесь прокладку трубопроводов требует выполнять таким образом, чтобы исключить физические напряжения и возможность линейного расширения.

Крепить популярные сейчас полимерные канализационные трубы можно стандартными хомутами, но под обручем хомута обязательно следует использовать подкладки на основе профильной резины.

Фрагмент схемы канализационного стояка, показывающий, каким образом располагаются крепёжные хомуты (скользящей и неподвижной фиксации) на участке трубы без фитингов

Рекомендуемые принципы монтажа хомутов:

  1. На горизонтальной линии расстояние между хомутами равно 10 размерам диаметра трубы.
  2. На вертикальной линии расстояние между хомутами не более 2 метров.
  3. На стояках обязательный монтаж жёсткого и плавающего крепления хомутами.
  4. Жесткие крепления на безраструбных трубах устраиваются над фитингом в области нижнего патрубка.
  5. Плавающее крепление хомутом обеспечивается путём неполной затяжки стягивающих винтов.
  6. Плавающее крепление устраивается рядом с жёстким крепежом на стороне вставленного в раструб патрубка.

При условии следования отмеченным принципам при монтаже канализационной системы, реально получить допустимые шумовые характеристики бытовой канализации на уровне 12-20 дБ.

Монтаж

Шумоизоляция труб канализации в квартире выполняется всегда поэтапно.

Первый этап работ – установка полиэтиленового стакана

Сначала изолируют стояк в районе соприкосновения с межэтажными плитами. Для этого используют полиэтиленовый стакан (по диаметру больше стояка), который можно купить или изготовить самостоятельно.

В последнем случае его вырезают из трубы, при этом по длине он должен соответствовать толщине плиты. Пустоту между стаканом и сливом заполняют вспененным пенополиуретаном.

Шумоизоляция труб в межэтажных плитах перекрытия выполняется в следующей последовательности:

  • освобождают пространство между сливом и межэтажной плитой перекрытия;
  • после чего режут вдоль стакан и одевают на стояк;
  • далее устанавливают его в плиту и заполняют пустоту пенополиуретаном;
  • на финальном этапе заделывают установленный стакан цементным раствором.

Второй этап работ — изоляция крепежей

Меняют старые крепежные элементы на новые крепежи с демпферными прокладками или дополняют их пористыми резиновыми прокладкам.

Третий этап работ – шумоизоляция стояка.

Процесс шумоизоляции пластиковых канализационных труб зависит от типа шумопоглощающего материала:

  1. Скорлупа. Надевается на слив и защелкивает (все делается по идущей к ней инструкции).
  2. Рулонные материалы. Разрезают на сегменты, которые по длине должны соответствовать обхвату трубы. Более удобно пользоваться самоклеящимися материалами. При отсутствии на материале клейкого слоя, для его крепления используют строительный скотч. Такая шумоизоляция канализации в помещении выглядит некрасиво, поэтому многие прячут ее в декоративно-изолирующий короб.
  3. Декоративно-изолирующий короб. Он изготавливается из гипсокартона, ламината, дерева и ДСП. Устанавливают его на трубы, с учетом доступности стыков, ревизий и других важных элементов. Для этого в нем делают дверки и снимаемые панели. В основном его изготавливают на основе алюминиевых профилей и деревянных брусков. Для монтажа вертикальных стоек наносят разметку на стены, по которой их устанавливают. Горизонтальные перемычки ставят с шагом 50 см.

Правила обустройства канализации в квартире

Схема канализации

Так как замена канализации будет происходить в многоквартирном доме, в котором расположенные друг над другом квартиры имеют общий стояк, то не забудьте оповестить соседей о предстоящем проведении работ. Ведь вы доставите им ряд неудобств, о чем лучше предупредить.

Соединение канализационных труб

Кроме того, придется договориться с организацией, занимающейся обслуживанием дома, об отключении подачи воды. Так, вы как минимум обезопасите себя от деятельности забывчивых соседей, связанной с санузлом.

Схема канализации в квартире

С чисто технической точки зрения необходимо учесть следующие нюансы.

Многие специалисты не рекомендуют производить замену чугунного стояка без особой надобности, так как этот материал действительно прочный, а демонтаж трубы из чугуна – сложный процесс, который в случае необходимости лучше предоставить профессионалам.Чугунный стояк

Современным материалом, наиболее подходящим для монтажа собственными силами, являются трубы и фитинги, выполненные из пластика.Трубы и фитинги из пластика

Трубы и фитинги из пластика

Важным условием при монтаже разводки является соблюдение уклона на каждый погонный метр трубопровода. Величина наклона зависит от диаметра трубы. Если сечение труб составляет 5 см, то уклон должен быть около 3 см, при диаметре 11 см – 2 см. Изменение наклона не стоит допускать как в большую, так и в меньшую стороны, потому что это в итоге будет приводить к засору.Уклон труб

Диаметр труб зависит от их назначения. Стояк, который будет принимать на себя стоки в больших порциях, должен иметь сечение 100-110 мм. Это касается, например, вертикальной трубы, собирающей сточные воды унитаза, стиральной и посудомоечной машин.
Если установка последней не планируется, а ванная комната имеет отдельный стояк, то вертикальный трубопровод, принимающий воду из кухни, может иметь диаметр 5 см

Для канализационной разводки лучше применять трубы диаметром в 4-5 см.
Важно учитывать, что канализационная система в процессе эксплуатации подвержена динамике. По этой причине при раструбном соединении необходимо вставлять гладкий конец одной трубы в раструб другой не полностью, оставляя зазор в 10 см.
Это компенсирует увеличение длины труб при росте температуры

Другая динамика связана с создание в трубопроводе внутреннего напряжения, что регулируется двумя видами крепления стояка при помощи хомутов, о чем будет сказано ниже.
На трубах, отводящих воду из кухонных раковин и посудомоечных машин, рекомендуется устанавливать жироуловители.Жироуловители

Из всех сантехнических приборов в самой нижней точки внутриквартирной канализационной сети должен находиться унитаз.
Обязательным является наличие гидрозатворов после сантехники, в которых остается жидкость, препятствующая проникновению в помещение зловонных запахов.Гидрозатвор для канализации

Если в процессе эксплуатации старой сети из сливов сантехники исходил характерный запах, а во время спуска воды из унитаза или стиральной машины из труб раздавался громкий хлюпающий звук, то это говорит о плохой вентиляции стояка. Возможно, забилась фановая труба. Тогда необходимо вызвать слесаря из обслуживающей ваш дом организации. Однако в некоторых случаях простой чистки вентиляции недостаточно. Тогда стояк оборудуют обратным клапаном.Обратный клапан для канализации

После того как произведены все замеры, составлена схема, учитывая все нюансы, и подобраны и куплены необходимые материалы, можно приступать к процессу демонтажа, если речь идет о замене старой сети.

Инструменты для работы

Как было отмечено ранее, монтаж систем канализации начинается с оформления подробной схемы, включающей в себя отметку мест установки будущей сантехники, а также параметры используемых деталей. Так как в оборудовании стока участвуют ПВХ трубы, имеющие определённое устройство концов, соединять детали между собой стоит путём помещения конца одной трубы в раструб следующей. Монтаж труб канализации, а точнее центрального стояка, проводится с использованием детали, имеющей внутреннее сечение не менее 100 миллиметров. Для подключения наружной канализацией необходимо использовать гофру, так как такие трубы лучше сопротивляются движению почвы.

Монтаж канализации из пластиковых труб подразумевает наличие следующего инструмента:

  • пила для нарезки труб из пластика;
  • хорошо наточенный нож (потребуется для выравнивания срезов и фасок);
  • уплотнителя для монтажа из резины (вставляются в раструбы).

Для сбора всех деталей в единую сточную систему могут использоваться фасонные детали:

  • Отвод или коленья, с помощью которых оформляются углы. Такие детали производятся с углом в 90 или 45 градусов. На обоих концах есть раструбы и уплотнители, создающие достаточно плотную посадку деталей.
  • Переходной отвод для соединения нескольких труб с идентичными параметрами внутреннего диаметра.
  • Несколько тройников, выступающих в роли фитингов для обустройства разветвлений в системе.
  • Переходные муфты, предназначающиеся для создания перехода между деталями с разным параметром толщины.

Зачастую монтажники игнорируют правило нагревания труб перед соединением. Такие действия помогут деталям плотнее сесть. Для нагрева стоит воспользоваться горячей водой.

Бесшумная канализация — как организовать

Раньше было меньше шума, скажете вы. Но ведь раньше и трубы были гораздо моложе. Многие старые квартиры, которые строились ещё до начала этого века, имеют стальные канализационные системы или чугунные. Преимущества их в большом весе и устойчивости к коррозии, отсутствие вибрации, и хорошей шумоизоляции благодаря толстым стенкам.

Но время идёт, материал изнашивается, чугунные трубы забиваются изнутри. Системы начинают ржаветь и давать трещины, дают знать о себе мелкие дефекты, которые 20 или 30 лет назад были допущены при неправильном монтаже. Результат старения — появляется шум в системе. И выход тут один — систему нужно менять.

Можно не принимать радикальных решений и оставить всё как было. Трубы плотно закрываются изоляционным материалом и это несколько помогает. Эстетический вопрос остается нерешенным, но шума будет меньше. Об эффективности этих мер также можно спорить. Это временное решение, которые не решит, а только оттянет эту проблему. В замене нуждаются также крепежные элементы, которые считаются источниками шума (если были установлены неправильно).

Причины которые влияют на возникновение шума

Из исходит неприятный звук — это связано с неправильным монтажом или поломками в канализационной трубе. К причинам неприятных звуков в квартире относят:

  • Неправильно проведенный расчет;
  • Если в проекте предусматривалось прохождение одного количества отходов, а в действительности через сеть проводится в 2 раза больше, это будет создавать неприятный шум;
  • Утечки. Это один из вариантов возможных поломок, в результате которых происходит выход воды через систему;
  • Дефекты труб или засорения;
  • Плохой крепёж или неправильная его установка во время монтажа трубопровода.

Предусмотреть оптимальный уровень шумоизоляции нужно во время монтажа системы. Это производится на этапе составления проекта и заключается в использовании предназначенных для системы крепежа и соединений. Из-за неправильной эксплуатации также возможен шум в пластиковой основе.

Нередко в стояке слышен шум от наполнения емкости водой, от спускания отходов, вибрации и колебаний

Должное внимание нужно уделить защите системы особыми материалами. Места, где будут соединяться трубы, надёжно утепляют. Это изолирует звук

Это изолирует звук.

Что касается шума воды, его убирают с помощью особых хомутов. Проводить монтаж своими силами не рекомендуется

Тут важно правильно всё рассчитать и при монтаже хорошо закрепить уплотнительное кольцо

Причины появления звуков из канализационного стояка

Звуки чаще образуются в стояке, потому что текущие в нем стоки создают большую вибрацию. Это причиняет жильцам квартир дискомфорт, а самое главное приносит вред их здоровью. Именно из-за этого необходимо звукоизолировать канализационный слив.

Мощность звука в сливной системе зависит от этажа, на котором живет человек. Чем ниже этаж, тем сильнее шумы в канализации. Это объяснить просто – канализационные стоки из разных квартир при движении вниз сталкиваются друг с другом, что создает шум и сильную вибрацию, передающуюся на элементы здания. Кроме того, стоки сталкиваются с воздухом, находящимся в канализации.

Причинами шума канализационных труб в квартире является:

  • установка канализации с недостаточно жесткими стенками;
  • материал из которого сделана сточная система;
  • неправильная планировка канализационной сети;
  • выбран неправильно уплотнитель.

Шумы в сливной системе бывают следующих типов:

  1. Ударные.

Образуются в процессе падения воды, когда она ударяется об элементы канализационной системы. Таки звуки невозможно устранить. Их можно только поглотить с помощью шумоизоляционных материалов.

2. Воздушные.

Появляются из-за попадания воздуха в стояк. Эти шумы можно услышать редко, причем их интенсивность слабая.

3. Структурные.

Это самые неприятные звуки, источником которых является внутренняя полость трубы, элементы сточной системы, стены и перекрытия, соприкасающиеся с канализацией. Появляются данные звуки за счет влияния на сточную систему колебаний, передающихся на нее от элементов здания.

Монтаж автономной канализации: основные этапы

Для начала отметим, что монтаж включает следующие элементы:

  1. Монтаж внутренней системы сбора сточных вод – производится прокладка внутри дачи или загородного дома от сантехнического оборудования до точек вывода из дома.
  2. Монтаж наружной канализации – заключается в организации системы вывода и очистки сточных вод, она будет проходить под землей между точкой выхода канализационного стока из здания до точки подсоединения к канализационному колодцу.
  3. Установка собственно очистных сооружений – в нашем случае речь идет об эко логичном, долговечном и недорогом септике КЛЁН.
  4. Монтаж фановой трубы.

Начинается монтаж канализации для дома с её внешней части. При этом стоит действовать по такому плану:

  • Выбор подходящего места и установка септика КЛЁН,
  • Подсоединение внешнего трубопровода (канализационного) к точке выхода внутреннего трубопровода,
  • Далее осуществляется прокладка наружных систем канализации, что также вполне осуществимо,
  • Подключение канализационной трубы к септику.

Поскольку установке септика КЛЁН своими руками посвящена отдельная статья, перейдем сразу к следующему пункту.

2 этап. Прокладка наружных систем канализации.

Этот этап подразумевает прокладку труб между домом и септиком:

Прокладка своими руками начинается от септика к дому, при этом важно выдерживать требуемый уклон для обеспечения хорошего стока. Минимальный уклон составляет 2 см на 1 м погонной длины прокладываемого трубопровода

По возможности осуществляем прокладку наружной системы канализации по прямой, без изгибов. При неизбежности изгиба в этом месте устанавливается ревизионный колодец. Глубина прокладки составляет не менее 50 см. При прокладке под проезжей частью глубина должна составлять не менее 70 см. На дно выкопанной траншеи сначала насыпается «подушка» песка. Важно, чтобы трубопровод плотно прилегал по всей длине к грунту, и после проверки уровня уклона все части соединяют, но перед этим все торцы очищают и обрабатывают с помощью глицериновой смазки.

3 этап. Монтаж внутренних систем автономной канализации своими руками.

Разумеется, продумывать планировку помещений нужно на самом раннем этапе, при этом стараться располагать кухню, туалет и ванну по возможности поближе друг к другу – это делается для того, чтобы минимизировать общую длину трубопровода.

Монтаж канализации внутри дома своими руками — основные моменты:

Постарайтесь установить унитаз как можно ближе к канализационному стояку – это важно для уменьшения вероятности засорения фекальными массами и другими твердыми отходами. При проектировании поворотов трубопровода необходимо учесть, что изгибов должно быть, как можно меньше, а угол должен быть минимальным

Например, вместо одного 90-градусов поворот лучше сделать два 45-градусов. То же касается подключения к горизонтальному стояку – здесь оптимальным является вариант с тремя 30-градусными коленами. Важный момент: вывод на крышу канализационного стояка и установка фановой трубы – это обеспечивает внутри канализационную вентиляцию. Максимальная длина канализационного подсоединения унитаза к стояку составляет 1 метр, а для прочих приборов – 3 метра.

4 этап. Установка фановой трубы.

Обязательным элементом канализации является вентиляционный стояк, который на конце оснащается дефлектором. Его монтаж необходим для исключения скачков давления при прохождении стоков по системе, а также для её вентиляции.

По нормам, каждый стояк должен иметь свой вентиляционный выход, если же нет такой возможности, то все стояки присоединяют к одной общей вентиляционной трубе, имеющий больший диаметр.

Другой вариант – установка систем вентиляции только на самом отдаленном стояке, а на концы остальных оснастить аэрационными клапанами. Однако это решение подходит только тогда, когда количество стояков не более пяти, поскольку аэрационные клапаны не могут полностью заменить вентиляционный выход.

Что представляет собой напорная система?

В данном типе водоотведения перемещение стоков осуществляется при помощи специального насоса, а не под воздействием силы притяжения, как в самотечных системах. Это позволяет организовать подачу сточных вод к отводному патрубку, если он расположен выше нулевой точки.


Самотечная (А) и напорная (В) канализации

Насосные установки (станции) являются важным узлом напорного водоотведения, в зависимости от своего функционального назначения они могут быть:

Внутридомовыми, предназначенными для обслуживания отдельных зданий. Такие установки представляют собой герметичную емкость, оборудованную насосом и измельчителем. Небольшие габариты аппарата позволяют произвести его установку в подвале строения. Ниже приведен рисунок с изображением основных конструктивных элементов станции Сололифт.


Рисунок 2. Основные элементы насосной канализационной станции для частного дома Sololift Обозначения:

  • А – Верхняя крышка с угольным фильтром.
  • В – трубка отвода с обратным клапаном, который играет роль задвижки при отключении вакуумного насоса. Допускается врезка в общий стояк.
  • С – измельчитель.
  • D – входной фильтр очистки.
  • E – насосный механизм.
  • F – резервуар.

– Наружными КНС, обслуживающими сразу несколько жилых строений. В этом случае в общую емкость с нескольких участков самотеком отводятся стоки (в том числе и ливневые), откуда они перекачиваются в центральный коллектор или очистную станцию.


Пример с использованием наружной КНС

В качестве примера можно привести оборудование Wavin, Rehau, Evac и т.д.

Цивилизация пришла — появилась бесшумная канализационная система

Главным правилом качественной канализации есть бесшумность. Она не должна быть слышимой для жильцов и это возможно благодаря таким условиям:

Покупая трубы, смотрите на бесшумные модели, что имеют нужную толщину стенок;
Материал, из которого изготовлена основа для труб, должен содержать особые минеральные элементы, увеличивающие молекулярный вес системы;
Внимание уделяется фасонным деталям, которые правильно соединяются и фиксируются силиконом;
Шумопоглощающие хомуты. Для крепления нужно купить хомуты с поглощением шума, которые располагаются на должном расстоянии;
Монтаж при помощи жестких креплений и уплотнителей.. Будет интересным: Что делать, если слабый напор воды в квартире или частном доме

Будет интересным: Что делать, если слабый напор воды в квартире или частном доме


Действенным из рассмотренных вариантов есть покупка бесшумных труб и необходимых аксессуаров. В таком случае устранения шума удастся достичь в 90%. Одним из немногих недостатков бесшумной системы — дорогая цена. Такие трубы стоят больше чем обычные изделия. Отличие бесшумной канализации бросается в глаза даже человеку, не имеющему отношения к этим системам:

  • Имеют уплотненные стенки и внешне намного толще и шире обычных аналогов;
  • Большая износоустойчивость зависит от назначения и выбранного производителя;
  • Срок службы у них 50 лет и больше;
  • Уровень шума в системе не превысит порога слышимости;
  • Маленький вес, который позволяет легко монтировать систему даже на большой высоте;
  • Нарезка может проводиться обычным инструментом на месте непосредственного монтажа;
  • Эстетика. Реализуются в разных цветах, отличаются необычным дизайном (полосок или нанесённые производителем маркировки).

Как лучше подобрать бесшумную канализацию

Правильно сделать выбор не так легко как кажется. Практический опыт в этом вопросе никто не отменял.

Немецкая компания Magnaplast(сайт) 25 лет работает в производстве подобных систем из полипропилена и ПВХ. Надежный европейский производитель, который имеет собственные мощности и реализует качественное сырье. Немцы производят контроль качества и гарантируют, что их системы по праву занимают лидерские позиции на европейском рынке.

GF Hakan plastik. Сертифицированные трубы которые продаются в 70 странах мира. Производитель сам разрабатывает и изготавливает системы для трубопроводов из всевозможных материалов. Применяют для монтажа канализации.

Fv-plast. Чешский производитель, который предлагает комплектующие для систем водоснабжения. Продукция отвечает критериям качества. Основа из особого полиэтилена вспененного полистирола.

Для монтажа малошумных канализационных систем следите за такими деталями:

  • Во время планировки системы избегать лишних поворотов труб и изгибов. Это прямо отражается на уровне сопротивления воды и степени шума точка;
  • Для эксплуатации нужно покупать продукцию одного бренда. Это касается самих труб, направляющих, крепежных элементов;
  • Если проводится монтаж труб большого диаметра не заменяйте их на аналоги меньшие по размеру. Это отразится на появлении нежелательных звуков;
  • Правильно выбирайте уклон. Нельзя пренебрегать правилами, нормами, стандартными. Это также отразится на шумопоглощении;
  • При горизонтальном расположении трубы надо надежно зафиксировать ее при помощи хомутов и клипс;
  • Крепление должны монтироваться через 3-4 метра. Если этот принцип не будет придержи при эксплуатации могут возникнуть провисания системы.

Тонкости монтажа, влияющие на уровень шума

Ни в коем случае нельзя применять в качестве смазки элементов соединений машинные масла или подобные смазывающие материалы. Все они оказывают негативное влияние на структуру резиновых уплотнений.

Резина утрачивает технические свойства, на уплотнениях появляются трещины, неровности структуры. Такое уплотнение становится не только источником повышенного шума, но в любой момент грозит порывом.


Соединению полипропиленовых труб предшествует смазка участков, непосредственно участвующих в контакте. В качестве смазки применяется специализированный гель (смазка) на водной основе

Необходимо помнить, что соединения «прямая труба – раструб» всегда монтируются с учётом установки кромки раструба против течения стоков. При таких условиях обеспечивается максимальная гладкость внутренней поверхности линии канализации, что в свою очередь сопровождается низким уровнем шума потока.

На шумовые характеристики системы канализации влияет также величина уклона труб. Не рекомендуется отходить от установленных стандартов и норм, определяющих величину уклона в зависимости от диаметра канализационного рукава.

Для труб диаметром до 50 мм величина уклона не более 35 мм, на диаметр от 50 до 100 мм рекомендуется уклон не более 20 мм. Трубопроводы с диаметром от 150 мм монтируют с уклоном не более 8 мм.

Повороты линий трубопроводов, а также ответвления делаются за счёт монтажа косыми тройниками или половинчатыми отводами (углы 30-45º). Принцип построения сетей подобным образом способствует уменьшению шума канализации.

Особенно заметно отмечается эффект подавления шумов при залповых сбросах в канализацию. К тому же плавные изгибы поворотов создают лучшие условия на случай прочистки системы канализационным тросом.


Правильное (неправильное) исполнение поворотов в системе бытовой канализации является одним из тех факторов, который оказывает влияние на усиление (снижение) шумов. На монтаже рекомендуется придерживаться методики создания плавных поворотов и отводов

Пластиковые трубопроводы на прямых горизонтальных участках следует фиксировать с помощью клипс, опорных хомутов, подвесов через каждые 7-9 метров. Если отходить от этих требований, есть риск через некоторое время эксплуатации получить на таких участках области с провисом.

Провисы трубопроводов – это изменение параметров движения стоков и, как результат, увеличение уровня шума. В местах раструбных соединений крепёж осуществляется по умолчанию.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
