Биогазовая установка для частного дома: рекомендации по обустройству самоделки

Порядок и условия успешного использования биогазовой установки


Средний удельный выход биогаза

Таким образом, самостоятельно собрать простую биогазовую установку несложно. Однако для ее успешной эксплуатации вы должны запомнить и соблюдать несколько простых правил.

Ряд неорганических веществ также способен привести к ухудшению жизнедеятельности бактерий. Ввиду этого запрещается, к примеру, разбавлять перегной водой, оставшейся после стирки одежды либо мытья машины.

Жителям холодных регионов рекомендуется оснащать свои самодельные биогазовые установки полноценными системами обогрева. Оборудование, подходящее для данных целей, упоминалось ранее.

Таким образом, даже навоз и в принципе практически все, от чего ранее вы старались всеми силами избавляться, может пригодиться в хозяйстве. Нужно лишь правильно соорудить домашнюю биогазовую установку, и уже очень скоро в вашем доме будет тепло. Следуйте полученным рекомендациям, и вам больше не придется тратить колоссальные суммы на отопление.

Удачной работы!

Как построить биореактор (установку) своими руками

Биогазовые установки, которые добывают газ из навоза, можно легко собрать своими руками на собственном участке. Прежде чем собирать биореактор для переработки навоза, стоит нарисовать чертежи и тщательно изучить все нюансы, т.к. емкость, содержащая большое количество взрывоопасного газа, может быть источником большой опасности при неправильной ее эксплуатации или наличии ошибок в конструкции установки.

  • LiveJournal
  • Blogger

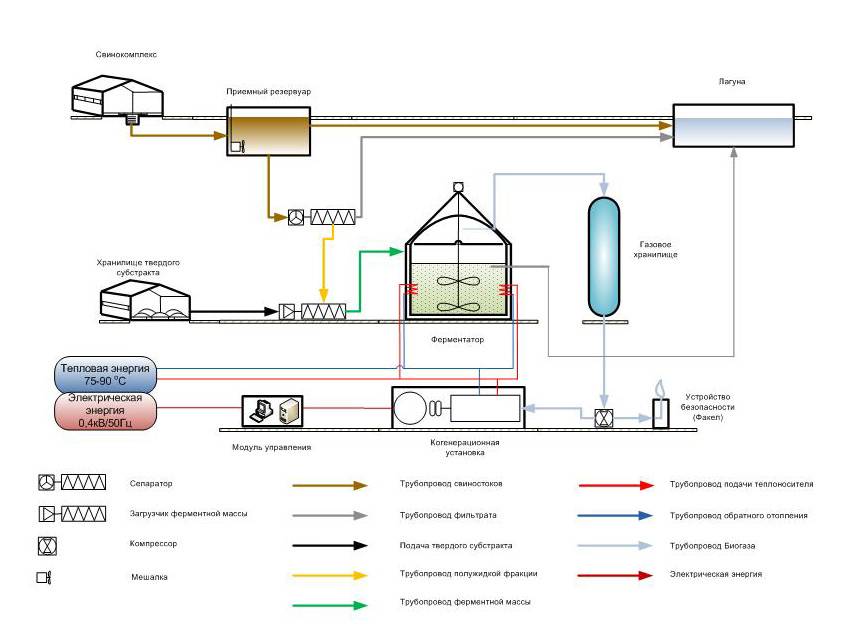

Схема получения биогаза Объем емкости биореактора рассчитывается исходя из количества сырья, которое используется, чтобы получить метан. Для того чтобы условия работы были оптимальны, емкость реактора заполняют отходами не менее чем на две трети. Для этих целей используют яму большой глубины. Чтобы герметичность была высокой, стенки ямы армируют бетоном или укрепляют пластиком, иногда устанавливают в яму бетонные кольца. Поверхность стен обрабатывают влагоизолирующими растворами. Герметичность – необходимое условие для эффективной работы установки. Чем лучше изолирована емкость, тем выше качество и количество образующегося газа. К тому же, продукты распада отходов ядовиты и, в случае утечки, могут навредить здоровью.

В тару для отходов устанавливают мешалку. Она отвечает за перемешивание отходов при брожении, препятствуя неравномерному распределению сырья и образованию корки. Вслед за мешалкой в газогенератор на навозе монтируется дренажная конструкция, которая облегчает отвод газа в емкость для хранения и предотвращает утечку. Выводить газ нужно из соображений безопасности, а также для повышения качества удобрений, остающихся в реакторе по завершении переработки. В нижней части реактора делают отверстие для выхода отработанного сырья. Отверстие оснащают плотной крышкой, чтобы оборудование оставалось герметичным.

Технология получения биогаза из навоза

Добыча газа из отходов и последующее его использование в качестве топлива позволяет сэкономить на коммунальных услугах и снизить нагрузку на окружающую среду. При большом объеме получаемого сырья его можно использовать для нагрева воды и выработки электроэнергии.

В качестве сырья для производства метана в домашних условиях применяются экскременты птиц, пушных животных, мелкого, среднего и крупного домашнего скота. Допускается включать в смесь ботву, опилки, траву, листву, животные жиры и субпродукты, оставшиеся после забоя.

Получение топлива происходит следующим образом:

  1. Создание конструкции, которая по своему устройству напоминают место, где обитают анаэробные бактерии — желудок. Там тепло, темно и нет кислорода.
  2. Приготовление смеси для брожения. Она на 90% должна состоять из воды без хлора. Раствор заливается и практически сразу начинается процесс брожения. При грамотно созданных условиях он длится около 12 дней.
  3. Отработанный материал откачивается, вместо него заливается новый. Подсаживать свежих бактерий не нужно, так как они уже есть в помете.
  4. Осушение биогаза. В нем содержится большое количество влаги, если продукт не переработать, гореть он не будет.
  5. Сбор полученного топлива. Для этого используются цистерны, бочки, пластиковые резервуары или полимерные мешки.

Как из органики образуется биогаз

Биогаз не имеет цвета и запаха, это летучее вещество на 70 % состоит из метана. Если сравнивать его с природным газом, то качественные показатели биогаза очень близки.

Одним из главных преимуществ является хорошая теплотворная способность. Выделение тепла 1 куб. м биогаза равно количеству выделяемого тепла при сгорании 1,5 кг угля.

Благодаря анаэробным бактериям, которые способствуют разложению органического сырья, и получается биогаз. Этим сырьем могут быть отходы крупного рогатого скота, свиней, птиц, растений.

Самое высокое содержание метана в курином помете в сочетании с травой и листьями. На втором месте свиной навоз с органическими добавками, тройку замыкает куриный помет и бумажная масса.

Чтобы активировать процесс, создаются благоприятные условия для жизнедеятельности бактерий. Такие условия должны быть приближены к естественным, как в желудке животного, где нет кислорода и тепло.

Создав такие условия, можно превратить навозную массу в ценное удобрение и экологическое топливо.

Получить биогаз можно с помощью герметичного редактора, куда не будет поступать воздух. В таких условиях навозная масса будет бродить и разлагаться на метан, углекислый газ и другие газообразные вещества.

Биогаз из навоза можно получить с помощью герметичного редактора

Образовавшийся в результате газ поднимается к верху установки, после чего его выкачивают. Внизу остается органическое удобрение высокого качества со всеми ценными веществами, но без патогенных микроорганизмов.

Немаловажный фактор при получении биогаза – соблюдение определенного температурного режима. Активация бактерий, которые принимают участие в процессе, происходит при температуре не ниже +30° С.

В навозе имеются мезофильные и термофильные бактерии. Для жизнедеятельности мезофильных бактерий требуется температура от +30° до +40° С. Чтобы поддерживать размножение термофильных бактерий, температура должна быть от +50° до +60° С.

Состав смеси и тип установки являются главными определяющими времени переработки сырья. При использовании установки первого типа, процесс длится от 12 до 30 суток.

В данном случае вырабатывается 2 л биотоплива на 1 л полезной площади реактора. Второй тип установки более дорогостоящий, но при его использовании выработка конечного продукта происходит в течение 72 часов и превышает по количеству в 2 раза.

Хотя термофильные установки намного эффективнее, но для поддержания высокой температуры в реакторе потребуются большие расходы. Из-за этого, большая часть фермеров предпочитают мезофильную установку.

Инструкция по самостоятельному строительству

Если нет опыта в сборке сложных систем, имеет смысл подобрать в сети или разработать самый простой чертеж биогазовой установки для частного дома.

Чем проще конструкция, тем она надежнее и долговечнее. Позже, когда появятся навыки строительства и обращения с системой, можно будет переделать оборудование или смонтировать дополнительную установку.

В дорогих конструкциях промышленного производства предусмотрены системы перемешивания биомассы, автоматического подогрева, очистки газа и т.д. Бытовое оборудование не так сложно. Лучше собрать простую установку, а потом добавить элементы, в которых возникнет необходимость

При расчете объема ферментатора стоит ориентироваться на 5 м.куб. Такая установка позволяет получить количество газа, необходимое для обогрева частного дома площадью 50 м.кв., если в качестве источника тепла используют газовый котел или печь.

Это усредненный показатель, т.к. калорийность биогаза обычно не выше 6000 ккал/м.куб.

Чтобы процесс ферментации протекал более-менее стабильно, нужно добиться правильного температурного режима. Для этого биореактор устанавливают в земляной яме или заранее продумывают надежную теплоизоляцию. Постоянный подогрев субстрата можно обеспечить, если под основание ферментатора подвести трубу водяного отопления

Строительство биогазовой установки можно разделить на несколько этапов.

Этап 1 – подготовка ямы под биореактор

Практически вся биогазовая установка находится под землей, поэтому многое зависит от того, как была вырыта и отделана яма. Есть несколько вариантов укрепления стенок и герметизации ямы – пластик, бетон, полимерные кольца.

Оптимальное решение – покупка готовых полимерных колец с глухим дном. Они обойдутся дороже подручных материалов, зато не потребуется дополнительная герметизация. Полимеры чувствительны к механическим нагрузкам, зато не боятся влаги и химически агрессивных веществ. Они не подлежат ремонту, но при необходимости их легко будет заменить.

От подготовки стен и днища биореактора зависит интенсивность брожения субстрата и выход газа, поэтому яму тщательно укрепляют, утепляют и герметизируют. Это самый сложный и трудоемкий этап работ

Этап 2 – обустройство газового дренажа

Покупка и монтаж специальных мешалок для биогазовых установок – дорогое удовольствие. Систему можно удешевить, обустроив газовый дренаж. Он представляет собой вертикально установленные полимерные канализационные трубы, в которых проделано множество отверстий.

При расчете длины труб дренажа следует ориентироваться на запланированную глубину заполнения биореактора. Верхние части труб должны быть выше этого уровня.

Для газового дренажа можно выбрать металлические или полимерные трубы. Первые прочнее, а вторые устойчивее к химическим воздействиям. Лучше отдать предпочтение полимерам, т.к. металл быстро проржавеет и сгниет

В готовый биореактор можно сразу загрузить субстрат. Его накрывают пленкой, чтобы выделяющийся в процессе ферментации газ находился под небольшим давлением. Когда будет готов купол, это обеспечит нормальную подачу биометана по отводящей трубе.

Этап 3 – монтаж купола и труб

Завершающий этап сборки простейшей биогазовой установки – это монтаж купольной верхней части. В самой высокой точке купола устанавливают газоотводящую трубу и протягивают ее к газгольдеру, без которого не обойтись.

Емкость биореактора закрывают плотной крышкой. Чтобы предотвратить смешивание биометана с воздухом, обустраивают гидрозатвор. Также он служит для очистки газа. Нужно предусмотреть спусковой клапан, который сработает, если давление в ферментаторе будет слишком высоким.

Более подробно отом, как сделать биогаз из навоза читайте в этом материале.

Свободное пространство биореактора в какой-то мере выполняет функции хранилища газа, однако этого недостаточно для безопасной работы установки. Газ должен потребляться постоянно, иначе возможен взрыв от избыточного давления под куполом

Состав и виды

Биогазом называется газ, полученный в результате трёхфазного биохимического процесса над биомассой, проходящего в герметичных условиях.

Процесс разложения биомассы последователен: сперва она подвергается воздействию гидролизных бактерий, затем кислотообразующих и в конце метанобразующих. Материалом для микроорганизмов на каждом этапе служит продукт деятельности предшествующего этапа.

На выходе приблизительный состав биогаза выглядит так:

  • метан (от 50 до 70%);
  • углекислый газ (от 30 до 40%);
  • сероводород (~2%);
  • водород (~1%);
  • аммиак (~1%);

На точность пропорций влияет используемое сырьё и технология получения газа. Потенциалом для горения обладает метан, чем его процент выше, тем лучше.

Опыт применения горючего болотного газа имеют древние культуры, датируемые более трёх тысячелетним возрастом (Индия, Персия или Ассирия). Научное обоснование сформировалось гораздо позже. Химическая формула метана СН4 была открыта учёным Джоном Дальтоном, вхождение метана в состав болотного газа обнаружено Гемфри Дэви. Большую роль на развитии отрасли альтернативной энергии сыграла Вторая мировая война, требующая от воюющих сторон огромной потребности в энергоресурсах.

Обладание СССР громадными запасами нефти и природного газа привело к невостребованности других технологий получения энергии, исследование биогаза в основном было предметом интереса академической науки. На текущий момент ситуация поменялась настолько, что, помимо промышленной добычи разных видов топлива, создать биогазовую установку для своих целей под силу любому человеку.

Устройство установки

Биогазовая установка – комплекс оборудования, предназначенного для получения биогаза из органического сырья.

По типу подачи сырья выделяют следующие виды биогазовых установок:

  • с порционной подачей;
  • с непрерывной подачей;

Биогазовые установки с постоянной подачей сырья являются более эффективными.

По типу обработки сырья:

  1. Без автоматического перемешивания сырья и поддерживания необходимой температуры – комплексы с минимальной комплектацией, подходят для малых хозяйств (схема 1).
  2. С автоматическим перемешиванием, но без поддержки необходимой температуры – также служит небольшим хозяйствам, эффективней предыдущего типа.
  3. С поддержкой необходимой температуры, но без автоматического перемешивания.
  4. С автоматическим перемешиванием сырья и поддержкой температуры.

Преимущества и недостатки системы

Биогазовые установки имеют немало преимуществ, но и недостатков хватает, поэтому перед началом проектирования и строительства следует все взвесить:

  • Утилизация отходов. Благодаря биогазовой установке можно получить максимум пользы от мусора, от которого все равно пришлось бы избавляться. Эта утилизация менее опасна для окружающей среды, чем закапывание отходов.
  • Возобновляемость сырья. Биомасса – это не уголь и не природный газ, добыча которых истощает запасы ресурсов. При ведении сельского хозяйства сырье появляется постоянно.
  • Относительная небольшое количество СО2. При получении газа окружающая среда не загрязняется, а вот при его использовании в атмосферу выделяется небольшое количество двуокиси углерода. Оно не опасно и не способно критично изменить экологию, т.к. его поглощают растения в процессе роста.
  • Умеренное выделение серы. При сгорании биогаза в атмосферу попадает небольшое количество серы. Это негативное явление, однако его масштабы познаются в сравнении: при сжигании природного газа загрязнение окружающей среды окислами серы гораздо больше.
  • Стабильная работа. Производство биогаза более стабильно, чем работа солнечных батарей или ветряков. Если энергией солнца и ветра нельзя управлять, то биогазовые установки зависят от деятельности человека.
  • Можно использовать несколько установок. Газ – это всегда риски. Чтобы снизить потенциальный ущерб в случае аварии, можно рассредоточить по участку несколько биогазовых установок. Если правильно спроектировать и собрать систему из нескольких ферментаторов, она будет работать стабильнее, чем один крупный биореактор.
  • Выгоды для сельского хозяйства. Для получения биомассы высаживают некоторые виды растений. Можно выбрать такие, которые улучшают состояние грунта. Например, сорго снижает эрозию почвы, улучшает ее качество.

У биогаза есть и недостатки. Хотя это относительно чистое топливо, оно все же загрязняет атмосферу. Также могут возникать проблемы с поставками растительной биомассы.

Безответственные владельцы установок нередко заготавливают ее так, что истощают землю и нарушают экологический баланс.

Создание биогазовой установки своими руками

Предлагаем ознакомится с этапами создания простейшей конструкции для получения биогаза в домашних условиях.

Для этого нам понадобится:

  • Герметичная емкость. Для этого воспользуемся пластиковым контейнером, объём которого будет равен 100-150 л;
  • Два крана. Специалисты рекомендуют использовать шаровые краны для газопровода;
  • Тройник;
  • Резиновая или силиконовая трубка. Данная деталь будет служить в качестве газопровода;
  • Обжимные хомуты для плотной фиксации деталей;
  • Резиновая камера от грузового транспорта;
  • Пластиковый уголок с трубой.

Этапы создание конструкции состоят из следующих действий:

  1. Делаем небольшое отверстие в пластиковой крышке контейнера. После этого аккуратно фиксируем небольшой штуцер. Места фиксации необходимо загерметизировать жидкими гвоздями или двухкомпонентным клеевым составом.
  2. В одной из боковых частей по такому же принципу фиксируем угловой фитинг. В него вставляем трубку, которая должна достать до днища емкости.
  3. Шланг и угловой фитинг фиксируем герметиком.
  4. На штуцере крепим шланг. Закрепить детали поможет обжимной хомут.
  5. На обратной стороне трубки крепим шаровой кран. Он позволяет контролировать подачу биологического газа в ходе его выработки.
  6. Недалеко от крана подключаем тройник. Один конец металлического крепежа будет крепиться к другому шаровому крану, а на другом будут присутствовать приборы потребления.

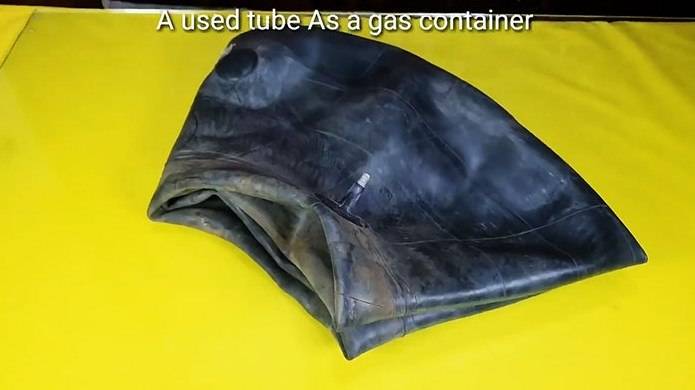

  7. Здесь же необходимо закрепить резиновую камеру. Она будет использоваться в качестве дополнительного накопителя. Предварительно из резиновой основы необходимо удалить весь лишний воздух. На фото самодельной биогазовой установки представлено готовое изделие.
  8. После этого можно приступать к заправке биореактора. В этом случае нам понадобятся любые отходы на основе органических соединений.

Увеличить скорость ферментации поможет небольшое количество животного навоза. После погружения компонентов ферментации ёмкость заливают водой. Примерно через 7-10 дней внутри емкости начнётся образовываться горючая субстанция.

Этапы строительства своими руками

Биологический газ своими руками полностью доступен каждому владельцу частного строения, который может самостоятельно сделать максимально простую и надежную установку. Ее монтаж осуществляется по чертежам и состоит из нескольких шагов.

Подготовка ямы

Поскольку биогазовая установка расположена под землей, эффективность ее работы будет зависеть от того, насколько качественно была проведена подготовка и отделка специальной ямы. Укрепить ее стенки можно с помощью пластика, бетона либо полимерных колец, которые должны быть оснащены глухим днищем. Они будут стоить дороже, чем подручные материалы, но при этом не потребуют дополнительного герметика. Полимерные компоненты не боятся воды и химических компонентов, но при этом чувствительны к механическим воздействиям, если понадобится, их всегда можно заменить.

Система отвода газа

Получение природного биогаза осуществляется с помощью патрубка, который устанавливают в верхнем элементе бочки. Вещество выходит на гидрозатвор по подсоединенной трубке, потом переходит в накопитель и перемещается к приборам бытового типа. Недалеко от отвода газа устанавливают спусковой клапан, в случае превышения давления внутри емкости он выпустит излишки вещества.

Система подачи и выгрузки сырья

Для постоянного вырабатывания газовой смеси в биогазогенератор бактерии внутри субстрата необходимо постоянно обеспечивать свежим навозом и органикой. Отработанное сырье убирают из бункера, чтобы оно не заняло лишнее место. В бочке проделывают отверстия с целью выгрузки и загрузки, в которые вваривают трубы с диаметром не меньше 300 мм. Трубопровод загрузочного типа должен быть направлен вверх, его дополняют воронкой, а сливную часть строят таким образом, чтобы во время работы было удобно собирать отходы после переработки.

Система подогрева

Если станцию размещают во дворе или в неотапливаемой комнате, ей понадобится обеспечить оптимальную теплоизоляцию и стабильный подогрев. Для этой цели можно завести внутрь установки трубки, по которым вода перемещается из отопительной системы, и установить их вдоль стен бочки. Также в реактор кладут резервуар, наполненный водой, подогретой электрическими ТЭНами, первый вариант считается более экономичным. Чтобы работа установки была стабильной, температура ее содержимого не должна опускаться ниже 38 и подниматься выше 55 градусов.

Система перемешивания

Дополнительная ручная мешалка с любой конструкцией способна заметно повысить эффективность станции. Для ее создания ось с приваренными к ней лопастями выводят сквозь крышку бочки наружу. Затем на нее надевают ручку-ворот и полностью герметизируют отверстие.

Монтаж купола и труб

На завершающем этапе понадобится сделать газгольдер своими руками для станции биогаза и установить купол ее верхнего элемента. В наиболее высокой купольной точке ставят трубу отвода газа и протягивают ее по направлению к газгольдеру.

Условия получения и энергетическая ценность биогаза

Для того что бы собрать малогабаритную установку необходимо знать из какого сырья и по какой технологии можно получить биогаз. Газ получается в процессе разложения (ферментации) органических веществ без доступа воздуха (анаэробный процесс): помет домашних животных, солома, ботва, опавшие листья и др. органические отходы, образующиеся в индивидуальном хозяйстве. Отсюда следует, что биогаз можно получать из любых хозяйственно бытовых отходов которые могут разлагаться и бродить в жидком или влажном состоянии.

Процесс разложения (ферментации) проходит в две фазы:

  1. Разложение биомассы (гидротация);
  2. Газификация ( выделение биогаза).

Эти процессы происходят в ферментаторе (анаэробной биогазовой установке).

Ил полученный после разложения в биогазовых установках, повышает плодородие почв и урожайность повышается 10-50%. Таким образом, получается ценнейшее удобрение.

Биогаз состоит из смеси газов:

  • метан-55-75%;
  • углекислый газ-23-33%;
  • сероводород-7%.

Метановое брожение — это сложный процесс брожения органических веществ — бактериальный процесс. Главное условие протекания этого процесса, наличие тепла.

В процессе разложения биомассы образуется тепло, которого достаточно для протекания процесса, что бы сохранить это тепло ферментатор необходимо теплоизолировать. При понижении температуры в ферментаторе снижается интенсивность газовыделения, так как микробиологические процессы в органической массе замедляются. Поэтому надежная теплоизоляция биогазовой установки (биоферментатора) одно из наиболее важных условий ее нормальной работы. При загрузке навоза в ферменттатор необходимо смешивать с горячей водой с температурой 35-40 оС. Это поможет обеспечить необходимый режим его работы.

Для лучшего обогрева ферментатора можно использовать «тепличный эффекта». Для этого над куполом устанавливают деревянный или легкий металлический каркас и покрывают полиэтиленовой пленкой. Наилучшие результаты достигаются при температуре сырья, которое сбраживается 30-32°С и влажности 90-95 %. В районах средней и северной полосы часть получаемого газа необходимо расходовать в холодные периоды года на дополнительный подогрев сбраживаемой массы, что усложняет конструкцию биогазовых установок.

Установки несложно соорудить в индивидуальных хозяйствах в виде специальных ферментаторов для сбраживания биомассы. Основным органическим сырьем для загрузки в ферментатор является навоз.

При первой загрузке навоза КРС процесс ферментации должен быть не менее 20 сут, свиного не менее 30 сут. Газа получить можно больше при загрузке смеси из различных компонентов по сравнению с загрузкой, например навоза КРС.

Например, смесь навоза КРС и птичьего помета при переработке дает до 70% метана в биогазе.

После того как процесс сбраживания стабилизировался, нужно загружать сырье каждый день не более 10% от количества перерабатываемой в ферментаторе массы.

Рекомендуемая влажность сырья летом 92-95 %, зимой — 88-90 %.

При ферментации помимо производства газа происходит обеззараживание органических веществ. Органические отходы избавляются от патогенной микрофлоры, дезодорация выделяемых неприятных запахов.

Образующийся ил нужно периодически выгружать из ферментатора, его используют как удобрение.

При первом наполнении биогазовой установки отбираемый газ не горит, это происходит, потому что первый полученный газ содержит большое количество углекислого газа, около 60%. Поэтому его необходимо выпустить в атмосферу, и через 1-3 дня работа биогазовой установки стабилизируется.

Таблица №1- количество газа получаемого получаемого за сутки при ферментации экскриментов одного животного

Животное Живая масса животного, кг Получаемый оббьем газа, м3/сут
КРС 500-600 1,5
Свиньи 80-100 0,2
Курица или кролик 1,5-5 0,015

По количеству выделяемой энергии 1 м3 биогаза эквивалентен:

  • 1,5 кг каменного угля;
  • 0,6 кг керосина;
  • 2 кВт/ч электроэнергии;
  • 3,5 кг дров;
  • 12 кг навозных брикетов.

Какие установки применяют для получения биогаза

Если установку планируется разместить вблизи фермы, то лучшим вариантом будет разборная конструкция, которую легко перевезти в другое место. Основной элемент установки – биореактор, в который заливается сырье и происходит процесс брожения. На крупных предприятиях используют цистерны объемом 50 кубических метров.

В частных хозяйствах строят подземные резервуары в качестве биореактора. Их выкладывают из кирпича в подготовленную яму и обмазывают цементом. Бетон повышает степень безопасности конструкции и препятствует попаданию воздуха. Объем зависит от того, сколько сырья в день получают с домашних животных.

Поверхностные системы также популярны в домашних условиях. При желании установку можно разобрать и перенести в другое место, в отличие от стационарного подземного реактора. В качестве цистерны используют пластиковые, металлические или поливинилхлоридные бочки.

По типу управления имеются:

автоматические станции, в которых долив и откачка отработанного сырья осуществляется без участия человека;

механические, где весь процесс контролируется вручную.

С помощью насоса можно облегчить освобождение резервуара, в который попадают отходы после брожения. Некоторые народные умельцы применяют насосы для откачки газа из подушек (например, автомобильных камер) в очистное сооружение.

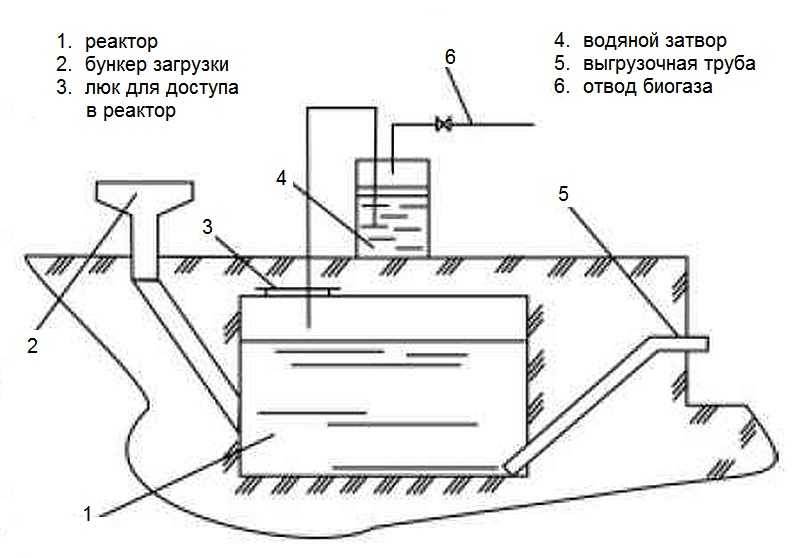

Схема самодельной установки для получения биогаза из навоза

Перед сооружением биогазовой установки на своем участке необходимо ознакомиться с потенциальной опасностью, которая может взорвать реактор. Главное условие – отсутствие кислорода.

Метан – это взрывоопасный газ и он способен воспламеняться, но для этого его необходимо нагреть выше 500 градусов. Если биогаз смешается с воздухом, возникнет избыточное давление, которое разорвет реактор. Бетонный может треснуть и будет не пригоден для дальнейшего использования.

Видео: Биогаз из птичьего помета

Чтобы давление не сорвало крышку, применяют противовес, защитную прокладку между крышкой и резервуаром. Емкость заполняют не до конца – должно оставаться как минимум 10% объема для выхода газа. Лучше – 20%.

Итак, чтобы сделать у себя на участке биореактор со всеми приспособлениями, необходимо:

Удачно выбрать место, чтобы оно находилось подальше от жилья (мало ли что).

Рассчитать предположительное количество навоза, которое ежедневно выдают животные. Как считать – читать ниже.

Определиться, где проложить загрузочную и отгрузочную трубу, а также трубу для конденсации влаги в полученном газе.

Определиться с местом расположения резервуара для отходов (по умолчанию удобрения).

Вырыть котлован, исходя из расчетов количества сырья.

Выбрать емкость, которая будет служить резервуаром для навоза и установить ее в котлован. Если планируется бетонный реактор, тогда дно котлована заливается бетоном, стенки выкладываются кирпичом и штукатурятся бетонным раствором. После этого необходимо дать время просохнуть.

Стыковки между реактором и трубами также герметизируются на этапе закладки резервуара.

Обустроить люк для осмотра реактора. Между ним ставится герметичная прокладка.

Если климат холодный, то перед бетонированием или установкой пластикового резервуара продумывают способы его обогрева. Это могут быть нагревательные приборы или лента, используемая в технологии «теплый пол».

В конце работ проверить реактор на герметичность.

Расчет количества газа

Из одной тонны навоза можно получить примерно 100 кубических метров газа. Вопрос – сколько помета дают домашние животные в сутки:

курица – 165 г в сутки;

корова – 35 кг;

коза – 1 кг;

конь – 15 кг;

овца – 1 кг;

свинья – 5 кг.

Умножить эти показатели на количество голов и получится суточная доза экскрементов, подлежащих переработке.

Больше газа получают от коров и свиней. Если добавить в смесь такие энергетически мощные растения как кукуруза, свекольная ботва, просо, то количество биогаза увеличится. Большой потенциал у болотных растений и водорослей.

Самый высокий – у отходов мясоперабатывающих комбинатов. Если такие хозяйства есть поблизости, то можно скооперироваться и установить один реактор на всех. Сроки окупаемости биореактора 1 – 2 года.

Описание и свойства биогаза

Биогаз образуется при анаэробном (без воздуха) метановом сбраживании биомассы. В состав смеси входит до 55–75% метана, 25–45% двуокиси углерода, различное количество примесей сероводорода, оксидов азота, аммиака и других соединений.

Свойства смеси зависят от входящих в состав компонентов:

  • метан взрывоопасен и чрезвычайно горюч, не имеет цвета и запаха, потребительские свойства связаны с большим выделением теплоты при сгорании;
  • углекислый газ (углекислота) при вдыхании является причиной утраты внимания и усталости, снижая уровень насыщения крови кислородом;
  • сероводород в той концентрации, которая бывает в готовом продукте, не подвержен взрыву, но является токсичным для человеческого организма;
  • аммиак неприятно пахнет, но в опасных количествах, способных повредить слизистые оболочки глаз и органов дыхания, в установках вырабатывается редко.

Физические свойства:

  • энергетический запас 5–6,5 кВт/ч в одном кубическом метре;
  • теплотворная способность до 7500 ккал/м³;
  • температура воспламенения — 680–750°С;
  • давление в реакторе от 0,05 атм.

Сырьё для получения биогаза

Биогазовая установка для частного дома использует в качестве сырья самые разнообразные отходы сельского хозяйства. Биогазовая станция перерабатывает:

  • навоз любой фракции, птичий помёт;
  • растительные остатки — сорную траву, солому, силос;
  • мезгу и жом;
  • пивную барду;
  • некондиционные зерновые культуры;
  • отходы рыбных производств;
  • мелассу различного происхождения;
  • остатки бойни;
  • жир;
  • корнеплоды, потерявшие пищевую ценность.

Методы добычи

Сырьё проходит стадию подготовки, чтобы процесс брожения шёл активнее и продуктивнее.

Навоз бывает двух видов: природный и самосплавной. Первый вид забирают из-под животного вместе с подстилкой. Самосплавной вид удаляется с фермы потоком воды.

Мезга и жом — это раздробленные части овощей, фруктов и корнеплодов, из которых отжат сок.

Пивная барда, меласса — побочный продукт пивных, сахарных заводов, являются ценной пищевой добавкой, поэтому целесообразность использования для получения газа определяется стоимостью продукции.

Растительные остатки подвергают резке или силосованию.

Силос кукурузный

На сколько хватает

Примерный выход газа из разных субстратов собран в таблицу.

СубстратВлажность сырья, %Выход биотоплива, м³ из тонны сырья
Навоз КРС (природный)8555
Навоз КРС (самосплавного способа удаления)9522
Навоз свиной природный8562
Навоз свиной самосплавной9525
Птичий помёт60–7590–100
Свежая трава50–90До 200
Кукурузный силос60–90До 180
Мезга картофельная90До 32
Свекольный жом78119

В следующей таблице собраны данные по количеству сырья, которое можно получить от животных и с одного гектара пашни.

ИсточникСырьёКоличество сырья т/годКоличество биогаза м³
Корова дойнаяЖидкий навоз без подстилки20До 500
Свинья на откормеЖидкий навоз без подстилки2–640–170
Бычок на откормеТвёрдый навоз с подстилкой5–12250–850
ЛошадьТвёрдый навоз без подстилкидо 8500
100 курСухой помёт2250
1 гектар пашниСахарная свёкла, силос кукурузы40–705200–10500
1 гектар пашниСвежий силос из травы и зерновых культур25–505000–8000

Эффективность

Выгоду биогаза оценивают по преимуществам его использования и выходу тепловой или электрической энергии.

Плюсы и минусы добычи биогаза

Энергию получают из возобновляемых природных источников
Используют широкий спектр сырья
Универсальность биогаза для получения тепла или электрической энергии
Экологичность переработки
Утилизация отходов и использование отработанной биомассы для повышения плодородия сельхозземель, улучшения структуры почвы

Выработка в промышленных масштабах не всегда окупается

Сравнение с другими источниками энергии

По потребительским свойствам биогаз можно сравнить с другими источниками энергии: природным и сжиженным газом, сжатым метаном.

ХарактеристикаБиогазПриродныйСжиженный пропанСжатый (метан)
Температура воспламенения, °С700650480650
Плотность, кг/м³1,20,72,00,73
Плотность относительно воздуха0,90,551,50,55
Энергия сгорания кВт*ч/м³2,9–5,0102510

Загрузка и выгрузка

Люки загрузки и разгрузки ведут непосредственно в емкость биореактора. Для того чтобы субстрат равномерно распределялся по всей площади, делают их в противоположных концах емкости.


Схема биогазового реактора без пологрева

При заглубленном способе установки биогазовой установки, загрузочные и разгрузочные трубы подходят к корпусу под острым углом. Причем нижний конец трубы должен находится ниже уровня жидкости в реакторе. Таким образом исключается попадание воздуха в емкость. Также на трубах ставят поворотные или отсечные задвижки, которые в нормальном положении закрыты. Открываются они только на время загрузки или выгрузки.

Так как в навозе могут содержаться крупные фрагменты (элементы подстилки, стебли травы и т.д.), трубы малого диаметра будут часто забиваться. Потому для загрузки-выгрузки они должны быть диаметром 20-30 см. Монтировать их необходимо до начала работ по утеплению биогазовой установки, но после того, как емкость установлена на место.


Формы биореакторов и варианты расположения люков загрузки и разгрузки

Наиболее удобный режим работы биогазовой установки — с регулярной загрузкой и выгрузкой субстрата. Данная операция может проводится раз в сутки или раз в двое суток. Навоз и другие компоненты предварительно собираются в накопительной емкости, где доводятся до требуемого состояний — измельчаются, при необходимости увлажняются и перемешиваются. Для удобства в данной емкости может быть механическая мешалка. Подготовленный субстрат выливается в приемный люк. Если расположить приемную емкость на солнце, субстрат будет предварительно нагреваться, что уменьшит затраты на поддержание требуемой температуры.

Глубину установки приемного бункера желательно рассчитать так, чтобы отходы стекали в него самотеком. То же касается выгрузки в биореактор. Лучший случай, если подготовленный субстрат будет двигаться самотеком. А отгораживать его на время подготовки будет заслонка.


Биогазовая установка с мешалкой и подогревом

Для обеспечения герметичности биогазовой установки, люки на приемном бункере и в зоне выгрузки должны иметь герметизирующий резиновый уплотнитель. Чем меньше будет в емкости воздуха, тем чище будет газ на выходе.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
