Чем заменить паяльник в домашних условиях

Идея №2 – Вторая жизнь шариковой ручке

Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае нам опять-таки пригодится резистор, но теперь уже не ПЭВ (как в прошлом варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.

Итак, для начала Вы должны подготовить следующие материалы:

  • Шариковая ручка простейшей конструкции.
  • Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
  • Двухсторонний текстолит.
  • Медная проволока диаметром 1 мм, ее можно смотать со старого дросселя или купить в магазине электрики одножильный медный провод в изоляции и аккуратно снять ее канцелярским ножом
  • Стальная или медная проволока диаметром не более 0,8 мм.
  • Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

Снять слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, надфиля или напильника, в крайнем случае, ножа. Главное не перестараться, чтобы не повредить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте. Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для проволоки прямо на чашечке резистора. В этом вам опять поможет треугольный надфиль.

Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке. Если у вас медная проволока, то необходимо зажать чашку в ней и сделать закрутку с помощью пассатижей, чтобы контакт был надежным, но не перестарайтесь, иначе вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции.

Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии. Необязательно покупать именно новый лист текстолита. Можно лобзиком выпилить подходящий кусок из любой ненужной двусторонней платы

Или вообще обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке с помощью суперклея.  Главное нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было больше 5 см, иначе пластик может расплавиться. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей

Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.

Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.

Последнее, что нужно сделать – это подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт с помощью проводов.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.

https://youtube.com/watch?v=niCA8vHEVco

Как устроен паяльник

Паяльником называется прибор, с помощью которого можно соединить между собой детали. Посредником между этими деталями может быть припой – вещество, которое под действием высокой температуры плавится и переходит в состояние жидкости. После прекращения этого воздействия припой мгновенно твердеет и обеспечивает неразрывное соединение. Этот инструмент является незаменимым для людей, работающих с электроникой, потому что благодаря ему можно не только соединить детали, но и разъединить их.

Необязательно быть семи пядей во лбу и тщательно изучать внутреннее устройство паяльника для того, чтобы уметь его использовать, но если вдруг он выйдет из строя, то эта информация может помочь.

Паяльники, выпущенные в разное время, несомненно, имеют кое-какие отличия, однако, основные части подобны у всех моделей. Устройство паяльника выглядит следующим образом: основная часть – это стержень, который сделан из красной меди. При воздействии температуры именно он расплавляет припой. Почему выбран именно этот металл? Все потому, что именно он имеет высокий коэффициент теплопроводности. Стержень на конце выполнен в форме клина, для того, чтобы работа с мелкими деталями проходила легче и удобнее.

Вторая важная часть паяльника представляет собой трубку, сделанную из стали, куда помещается медный стержень. Эта конструкция называется нагревательным элементом. Сверху упомянутую трубку оборачивают слюдой. Для чего она нужна и чем заменить слюду в паяльнике? Слюду можно заменить обычной стеклотканью, поверх намотав нихромовую проволоку. Когда по ней будет проходить электрический ток, при этом она будет нагреваться и передавать тепло трубке. От этого стержень также будет нагреваться. На проволоке из нихрома находится еще один слой слюды, который необходим для защиты спирали от взаимодействия с корпусом паяльника, что увеличивает уровень безопасности прибора. Кроме того, слой слюды нужен для того, чтобы сохранить тепло и не нагревать впустую корпус прибора.

Рукоятка прибора может быть произведена из дерева или специального пластика, но ни в коем случае не из металла.

Что касается проводов, то они присоединены к выводам нихромовой проволоки, а чтобы соединение было максимально крепким можно пользоваться алюминиевыми зажимами, которые надежно припаяны. Их назначение не ограничивается лишь обеспечением качественного соединения, они также призваны отводить лишнее тепло. Чем больше мощность паяльника, тем больше температура, которой подвергаются медные провода, и тем нужнее присутствие алюминиевых зажимов. Это нужно знать на тот случай, если при ремонте паяльника встанет вопрос об удалении этих зажимов.

Нагревательный элемент расположен внутри стального корпуса инструмента. В зависимости от модели на корпусе может быть резьба для фиксации стержня, а также отверстия для отвода тепла, которые располагаются вблизи рукоятки.

Рассмотрим, к примеру, индукционный паяльник и то, как он работает. Он начинает греться благодаря катушке индуктора. Наконечник покрыт ферромагнитным составом, что сказывается на создании магнитного поля. Сердечник начинает разогреваться. Когда градусы достигли определенного уровня нагрев прекращается. При дальнейшем остывании происходит восстановление ферромагнитных характеристик и снова паяльник начинает увеличивать температуру. То есть поддержание температуры происходит автоматически без использования каких-либо термодатчиков и дополнительных электронных приспособлений.

В отличие от индукционного газовый паяльник относится к устройству автономного типа. Его можно применять где угодно.

Пламя, возникающее от сгорания газа, и является источником тепла, от которого происходит нагрев жала. Газ в паяльник заправляется при помощи обычного баллончика.

Особенности жала паяльника

Жало – это основная рабочая часть инструмента, которая контактирует со всеми деталями, припоем, заготовками и прочим. Она разогревается сама, а также плавит при нужной температуре все расходные материалы. Несмотря на то, что данная часть делается из прочных металлов, которые обладают высокой температурой плавления и хорошим сопротивлением химическому воздействию, нужно знать как правильно залудить жало паяльника, так как поверх него начинает образовываться окислительная пленка. Ее не видно без специальных приспособлений, но эффект от присутствия этой пленки становится заметен, так как расплавленный припой не остается на жале, а просто растекается по нему и спадает вниз. Невозможно взять нужное количество материала и аккуратно поместить его на требуемое место. Подготовка жала необходима не только для старых, бывавших в работе устройств. Нужно знать как облудить новый паяльник, так как на нем тоже может образоваться данная окись.

Размер жала и его форма влияют на то, какую именно модель нужно подобрать для определенных операций. Чем толще жало, тем больше мощность паяльника и тем большей температуры он достигает при нагреве. Форма наконечника сказывается на удобстве выполнения определенных операций.

Заточка

Помимо лужения паяльника нужно еще знать, как заточить жало паяльника. Ведь только после правильной заточки уже можно работать. Это относится преимущественно к новым моделям, но если от многократного использование жало обросло старыми остатками припоя, то здесь также нужно провести данную операцию.

Заточка жала нового паяльника

Заточка предполагает создание нужной формы наконечника. Стандартным вариантом является заточка под углом в 30-40 градусов с каждой стороны. В итоге должна получиться клинообразная форма. Желательно, чтобы острая часть жала обладала толщиной около 1 мм.

Если нужно паять мелкие детали, то наконечник должен принять форму конуса. При необходимости выпаивания SMD резисторов нужно сделать пропил к краю, что поможет осуществлять данную процедуру одним движением. Все заточки можно произвести обыкновенным напильников с мелкозернистым рельефом.

Как залудить жало паяльника деревянным бруском?

Существует несколько вариантов как залудить паяльник с медным жалом. Одним из них является использование деревянного бруска. Лучше всего для этой операции подходит дерево хвойных пород. С одной стороны оно обеспечивает необходимую шероховатость волокон, так как при мягкой структуре древесины таких пород шероховатость заметно повышается, в сравнение с более твердыми видами. С другой стороны в них содержится природная канифоль, что также является плюсом.

Лужение жала паяльника деревянным бруском

Рассматривая как правильно облудить жало паяльника, нужно учесть, что для этой процедуры необходимо еще иметь легкоплавкий припой и флюс. Сначала флюс расплавляется и сразу же выливается на древесину, после этого нужно приложить припой, пока не остыла температура и он также смог расплавиться. При появлении на жале окалины ее можно зачищать и залуживать одновременно при помощи полученного бруска древесины со слоем расплавленного флюса и припоя. Такого инструмента должно хватить на долгое время, пока не сотрется наплавленный слой.

Самодельный паяльник: сложная конструкция

Список необходимых материалов:

  • проволока из меди (d=1,5 мм, l=40 мм);
  • небольшое полотно медной фольги;
  • проволока из прецизионного сплава (d=0,1 мм, l=300 мм);
  • жестяная трубка;
  • силикатная клеящая смесь или жидкое стекло;
  • тальк;
  • рукоятка из термостойкого материала;
  • электрический провод со штекером.

Также понадобятся несколько вспомогательных вещей:

  • источник тепловой энергии (подойдет газовая или электрическая плита);
  • слесарные инструменты (пассатижи, напильник, пинцет);
  • деревянный или пластмассовый шпатель небольшого размера;
  • ветошь для удаления с прибора изолирующей смеси.

Пошаговая инструкция изготовления

Заранее отрезанный кусок медного стержня используют для изготовления жала. При этом желательно заточить один его конец под углом 45 градусов, но выбор формы заточки жала остается исключительно на усмотрение мастера. Обработанную область залуживают.
Подготавливают электроизоляционную смесь, включающую в себя тальк и силикатный клей. Замешенная масса должна иметь тестообразную структуру. Работая с таким липким материалом, время от времени придется посыпать руки и инструмент измельченным тальком.
На жало плотно наматывают медную фольгу, сохранив при этом рабочую область (10 мм) открытой.
На медную поверхность аккуратно наносится тонкий изолирующий слой. Чтобы он быстрее высох, будущий паяльник держат над источником тепла.
Наматывают спираль из прецизионной (нихромовой) проволоки. Стоить отметить, что каждый виток должен лечь плотно. Прямой конец в итоге должен быть примерно 30 мм, а заворотный — 50 мм.
Теперь обмотку покрывают электроизоляционным составом и тщательно высушивают.
Длинный конец укладывают на трубку таким образом, чтобы между ним и коротким был максимальный приблизительно сопоставимый с диаметром конструкции промежуток. Снова наносят электроизолирующую смесь, еще раз высушивают, после чего подготовка нагревательного элемента с вмонтированным в него жалом считается завершенной.
Каждый торчащий конец нихромовой проволоки наполовину покрывают изоляционным составом и сушат

Важно внимательно следить за целостностью покрытия во время запекания. Если появились дефекты, их устраняют, заделывая смесью и вновь просушивая.
На финальном этапе остается собрать конструкцию

Протягивают провод сквозь отверстие в рукоятке, соединяют нихромовые концы с оголенными концами провода, изолируют участок соединения.
На нагревательный элемент надевают защитный кожух

Один его конец вводится в рукоятку, а другой фиксируется железным колпачком с отверстием, не допускающим его контакт с медным содержимым нагревателя. Некоторые ограничиваются хомутом.

Протягивают провод сквозь отверстие в рукоятке, соединяют нихромовые концы с оголенными концами провода, изолируют участок соединения.
На нагревательный элемент надевают защитный кожух. Один его конец вводится в рукоятку, а другой фиксируется железным колпачком с отверстием, не допускающим его контакт с медным содержимым нагревателя. Некоторые ограничиваются хомутом.

Инструкция по заделке небольших отверстий


Небольшие отверстия можно запаять, насыпав канифоли и олова и нагрев поверхность.

Этот способ подойдет для заделки мелких отверстий диаметром до 5-7 мм, к примеру, в прохудившейся посуде. Сначала вам нужно тщательно зачистить участок вокруг отверстия. Сделайте это с помощью наждачки, напильника или тертого кирпича. Если предстоит пайка эмалированных изделий, нужно предварительно удалить эмаль примерно на 5 мм вокруг отверстия. Для этого приложите угол какого-нибудь металлического предмета к краю отверстия и отбейте эмаль путем легкого постукивания молотком.

Тщательно зачистите оголенный металл. Возьмите мелко измельченную канифоль и засыпьте ей место пайки. При наличии травленой соляной кислоты промажьте ею изделие. С внутренней стороны изделия положите на отверстие кусочек олова или, что еще лучше, третника. Далее вам нужно нагреть изделие. Это можно сделать над керосиновой или спиртовой лампой, примусом, подойдет даже электроплита. В случае с эмалированной посудой спиртовка является наиболее предпочтительной. Она обеспечит прогрев небольшой части изделия и не повредит остальную эмаль. Дождитесь, пока олово расплавится, и снимите посуду с огня. Расплавленное олово обеспечит прочную и надежную пайку.

Детали для USB-инструментов

Многие современные мастера все чаще интересуются, как сделать тонкое жало для паяльника USB с активатором в домашних условиях. Стоит учесть, что жало должно соответствовать величине, которая ограничена применяемым напряжением. Лучшими характеристиками в этом случае обладает тонкий наконечник из качественных материалов.

Когда нужная по длине заготовка отрезана, следует заточить один из её концов. Эта процедура должна проводиться в зависимости от личных предпочтений, так как мастеру должно быть удобно паять элементы микросхем. А вот второй конец прутка должен быть подогнан по толщине под посадочное отверстие в паяльнике. В противном случае можно нанести резьбу соответствующего размера.

Для чего нужна паяльная кислота

Для выполнения своих прямых функций представленное вещество производит ряд действий. Оно первоначально очищает поверхность заготовок от загрязнений и окислов. Помимо своей основной функции, кислота предотвращает появление следов окисления в дальнейшем на деталях различного типа.

Уменьшая поверхностное натяжение припоя, паяльная кислота способствует более равномерному растеканию его по поверхности. Это приводит к надежному соединению деталей.

Для разных металлов применяют подходящие им виды паяльной кислоты. Следует также учитывать, что такое вещество является хорошим проводником. Поэтому, если нежелательно прохождение электрического тока данным путем, следует рассчитать схему протекания электроэнергии.

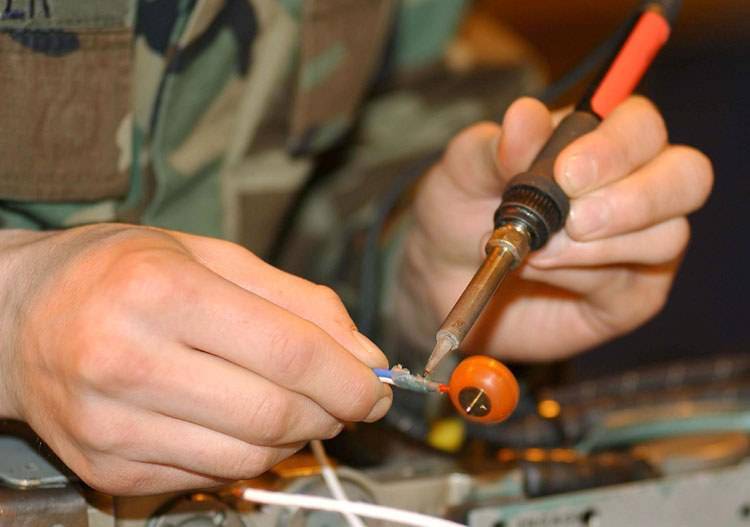

Простая пайка проводов

Первый пример это припаивание проводов.

Что потребуется

Для снятия изоляции с проводов понадобится стриппер.
С помощью него можно быстро удалить изоляцию. Бокорезы, кусачки, нож, зубы или паяльник не смогут так же легко справиться с этой задачей.

Для пайки проводов подойдет жидкая канифоль, или ФКЭТ.
Жидкая канифоль лучше всего обволакивает жилки проводов. Она дешевая, практичная и удобная.

Какое жало лучше выбрать

Для проводов нужно много припоя. Мини волна практичнее всего для пайки любых проводов, чем обычный конус или плоское жало.

Пошаговый процесс

Стриппером снимаем изоляцию, скручиваем провода.
Наносим флюс на спаиваемые провода, берем припой на жало. Температура жала не больше 300 °C.
Несколькими движениями вперед и назад лудим скрученные провода. Если припой образовался в комочки, то добавляем ждем остывания место пайки, чтобы не повредить кисточку. Добавляем еще флюс и снова проводим по месту пайки паяльником. Припоя не должно быть много или мало.

Лучше всего залудить оба провода перед спаиванием вместе, однако не получится надежно их скрутить. Поэтому, легче сразу сделать скрутку и затем спаять их.

Основная проблема при ремонте наушников это стойкая изоляция проводов.

Особенности залуживания проводов

Чтобы залудить такие провода, необходимо с помощью припоя и канифоли тщательно пройтись по месту пайки.
Для пайки понадобится массивное жало, большая капля припоя и жидкая канифоль. Так же наносится флюс, но пайка немного другая. Теперь главная задача это сжечь изоляцию. Это можно сделать при помощи большой капли припоя. Продольными движениями вперед и назад проводим припой по месту пайки. Изоляция сжигается медленно. Не нужно повышать температуру выше 300 °C и использовать кислоту. Если не получается залудить, то пробуем снова, но уже вместо канифоли используем ЛТИ-120. Этот флюс поможет залудить провода не хуже паяльной кислоты.

Альтернатива паяльнику для пластиковых труб

Поскольку специальный инструмент для спайки полипропиленовых труб стоит достаточно дорого, он есть исключительно у людей, которые профессионально занимаются спайкой. Покупать такой инструмент для нескольких паек непрактично.

Поэтому нужно найти способ, чем его заменить в домашних условиях. Для этой цели идеально подходит газовая горелка. С ее помощью нужно разогреть края труп, а затем закрепить, как и при обычной спайке. Данный способ подходит для работы с трубами любого диаметра.

Если под рукой не оказалось паяльника, но необходимо срочно провести ремонт какой-либо детали, не нужно отчаиваться и бежать покупать такой инструмент.

Ему можно найти более доступную, но не менее качественную альтернативу. Существует множество аналогов, которые позволяют сделать надежную спайку без применения паяльника. Необходимо лишь изучить каждый метод и выбрать наиболее подходящий.

Маломощный минипаяльник из ручки

Довольно часто использование мощных моделей неудобно и нецелесообразно. Особенное это касается работ, проводимых при ремонте мелкой бытовой техники, пайки smd и других чувствительных к высоким температурам элементов. В таких случаях очень кстати пригодится низковольтный, небольшой, лёгкий и удобный паяльник с тонким жалом. И здесь нелишним будет знать, как сделать мини паяльник своими руками, ведь предполагаемые затраты в таком случае будут куда меньше, нежели в случае покупки заводской модели.

Как обычно, всё начинается с подготовки деталей и частей, который потребуются в процессе работы.

  • Медная проволока диаметром около 1 миллиметра.
  • Ненужная шариковая ручка, исполняющая роль корпуса.
  • Небольшой кусок текстолита размерами 30 на 10 миллиметров.
  • Немного стальной проволоки диаметром 0,8 миллиметра.
  • Так как паяльник из резистора, то используется резистор на 5–10 Ом.

Первым делом подготавливается сам резистор. Для этого необходимо очистить его от краски. Сделать это можно по-разному: просто соскрести её ножом, подключить питание и дать прогреться, после чего снять краску или стереть её растворителем. После этого удаляется одна из ножек, а в этом месте аккуратно высверливается отверстие сверлом в 1 мм, как раз чтобы вошла подготовленная медная проволока

При этом особое внимание стоит обращать на то, чтобы она не касалась корпуса резистора. Поэтому стоит отверстие обработать чуть большим сверлом – раззенковать

На обрабатываемой стороне резистора, на самой чашечке, делается небольшой пропил, куда впоследствии должна лечь петля токовода. Его же делают из стальной проволоки, изогнув таким образом, чтобы получилась петля, которая и будет ложиться в выпиленную канавку-пропил.

Теперь берётся кусочек текстолита, которые выпиливается таким образом, чтобы один его конец хорошо входил в корпус шариковой ручки. Здесь же с двух сторон напаиваются контакты, к которым впоследствии будут подсоединены питающие провода. Другая сторона текстолитовой пластины делается чуть шире, чтобы не входить в корпус ручки. Здесь также напаиваются контакты, к которым будут подсоединяться токоведущие части от резистора. Внешне полученная заготовка напоминает своеобразную букву «Т» примерно как на рисунке:

Теперь все детали нужно собрать. Проволока с петлёй размещается в соответствующий паз на транзисторе, её концы припаиваются к контактам на текстолитовой пластинке.

В отверстие транзистора вставляют медное жало. При этом нелишним будет сделать защиту из слюды или подобного материала, чтобы в процессе нагрева жала, не повредился сам резистор.

В корпус от шариковой ручки пропускают провода, которые припаивают к контактам с тонкой стороны текстолитовой пластинки – это будет питание. Саму же пластинку после этого также располагают в корпусе ручки.

Как можно заметить, имея минимальное количество материалов, которые без труда найдутся практически в каждом доме, можно сделать отличный и безопасный самодельный паяльник на 12 вольт, не обладая высокими познаниями в электрике и электронике.

Устройство на основе резистора

Этот вариант требует предварительного расчёта, а также нужно иметь представление, какие детали и элементы вы планируете паять.  Если вы используете маломощный паяльник из подручных средств, то возможно детали пайки не смогут полноценно разогреться. В то же время сильный самодельный паяльник, наоборот, может повредить хрупкие участки места проведения пайки.  Как правило, чтобы понять, как сделать самодельный паяльник, нужно помнить, что такой инструмент навряд ли подойдёт для промышленных целей и для серийной работы.  Инструмент будет эффективный для небольшого ремонта, а также в том случае, если вы будете использовать прибор от случая к случаю. В любом случае, результат работы зависит от того, как вы подготовите детали к соединению, но таким образом, чтобы итог сварки позволил в дальнейшем безопасно и эффективно использовать оборудование по прямому предназначению.

Для работы вам потребуется приготовить следующие детали и узлы:

  • Резистор, выбираем подходящий по мощности.
  • Два отрезка небольшой длины медной проволоки.
  • Деревянный брусок или другой изоляционный материал.

Мини паяльник на основе резистора

Сложность решения вопроса как сделать мини паяльник, это правильный выбор резисторов. Специалисты утверждают, что обилие современных китайских резисторов не в полной мере отвечает качеству и надёжности, да и безопасность остаётся низкой в процессе эксплуатации. Лучшим вариантом выбора резисторов станут советские модели и образцы. Деревянный брусок необходим для ручки паяльника, а медные провода должны быть хорошо заизолированными.

Если мы возьмём резистор с сопротивлением 51 Ом, то готовый минипаяльник будет работать от сети в 24 Вольт.  Если вы хотите работать в другой плоскости сети, то необходимо подбирать резисторы, отвечающие данным критериям.  Первым делом, создавая мини паяльник своими руками советы и рекомендации по медным проводам резистора требуют зачистить основу корпуса от краски.  На одном конце зачищенного провода нашего резистора изготавливаем технологическую петлю, надеваем петлю на рабочий край резистора. С другой части конца резистора припаиваем конец.  Из провода отмеряем небольшой отрезок, делаем закрутку, чтобы потом можно было прикрутить к деревянному брусочку.

В конструкционном строении жало не должно выступать более чем на 1 см, а концевые детали резистора – не более 2,0-2,5 см.  Практически наш резистор готов, необходимо проверить прибор путём тестирования, и только после этого приступать к работе.
