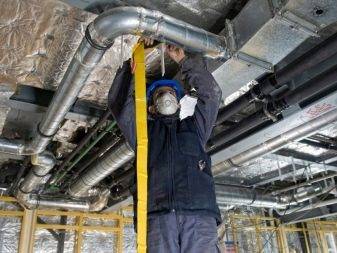

Что нужно для проектирования вентиляции: нормативная база и порядок составления проекта

Особенности ведения документа

Знать все сказанное выше очень хорошо — с этим никто не спорит. Но для заказчика работ или для владельца здания важнее другие обстоятельства

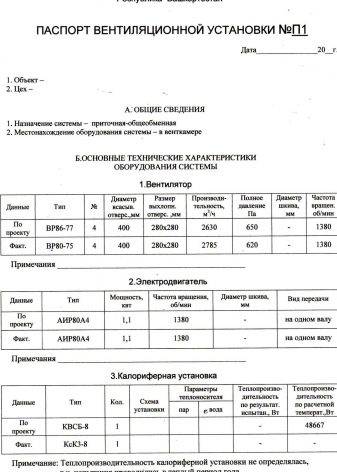

Им важно иметь четкие критерии, чтобы понимать, правилен ли паспорт вентиляционной системы, представленный подрядчиком. Еще нужно знать, что вписывать в этот документ самостоятельно, а что вносить не стоит

Существует три разновидности паспортов вентиляции, признаваемые официально.

Первый тип — так называемый строительный, второй составляется при эксплуатации, а третий относится только к установкам, очищающим газы. Дополнительно могут составлять паспорта, учитывающие специфические моменты той или иной отрасли. Но это уже совершенно иная тема. «Строительные» паспорта составляются всякий раз, когда проводятся пусконаладочные работы

Важно: это требуется даже при отсутствии наладки как таковой, ведь иначе эксплуатация становится незаконна

Характерными признаками плохо составленного документа будут:

  • полное совпадение проектных цифр и фактических данных (в реальности так не бывает);
  • отсутствие примечаний;
  • изобилие пустых граф (те, кто недостаточно знают наладку вентиляции, вынужденно пропускают их, чтобы не демонстрировать свою некомпетентность);
  • упоминание о проведении испытаний без указания конкретной даты их.

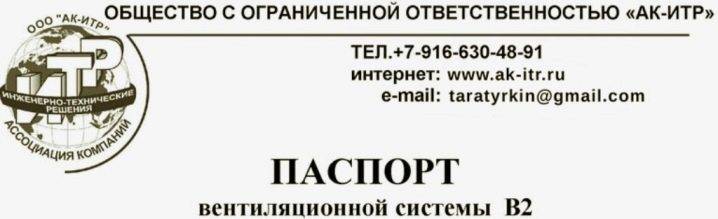

Если заказчик паспортизации обнаруживает хотя бы один из этих признаков, он вправе вернуть документ подрядчику и требовать переделки работы либо возврата уплаченных сумм. На титульном листе (хотя он есть не всегда) описываются идентификационные сведения об объекте. Шапка паспорта содержит указание наладочной организации. Сведения о ней должны позволять полностью идентифицировать эту структуру. Допускается (хотя и необязательно) размещение корпоративной символики.

Если организация прошла аккредитацию, она обязательно сообщит номер аттестата, подтверждающего этот факт. Такой номер потребуется уже позже — для составления протоколов испытаний. Он обосновывает легитимность каждого сделанного вывода. Что касается типа вентиляционной системы, он должен расписываться полностью, с указанием паспортов на вытяжку и приток, на увлажнитель и иные компоненты. В дальнейшем проще будет ориентироваться в таком документе и контролерам, и эксплуатационным службам.

Если количество установок превышает 50–70, однотипные по назначению аппараты могут обозначаться в документации цветным шрифтом. Никакой стандарт это не регламентирует, поэтому выбор окраски — по своему усмотрению. Хотя строительная практика подразумевает написание адреса по проекту, для государственных инспекторов лучше показывать акт, где указан реальный адрес сооружения

Важно: стоит записать еще и юридический адрес подрядчика (наряду с фактическим), что помогает добиться благосклонности контролирующих органов. Если все делать добросовестно, надо сразу предусмотреть резерв свободного места, где будут отражаться итоги тестов на эффективность

Проблемой строительной формы является то, что она отражает ряд ненужных для практиков сведений, при этом не включая действительно важную информацию. Чаще всего этот недостаток устраняется за счет использования примечаний.

Для вентиляторов указывают:

  • номера, присвоенные на заводах;
  • полные типовые названия вентилирующих установок, отличающихся от названий вентиляторов;
  • настройки регулирующих блоков или частоты вращения, соответствующие паспортным параметрам;
  • прочее установленное оборудование;
  • сведения о ремонтах (если они имели место).

Паспорт должен сопровождаться протоколами, фиксирующими итоги тестов. Обычно строительная практика обходится без них, хотя это всего лишь привычное упущение. В отдельных случаях можно добавить инструкции по применению вентиляционной системы (если она чем-то отличается от обычной). Речь идет только о кратких указаниях (до 1 листа). Полноценные инструкции включают иногда до 30 листов, к паспортам их прилагать не надо.

Паспорта на вытяжные аппараты сокращаются, если там отсутствует раздел, посвященный нагревателю воздуха. А вот документация, составляемая на производстве, часто вырастает из-за сведений, отражающих замену отдельных узлов и модернизационные работы. Полноценное отражение одного лишь технического обслуживания требует нескольких страниц.

В результате испытаний к паспортам добавляются также протоколы, отражающие:

  • итоги аэродинамической проверки вентилятора;
  • герметичность трубопроводных каналов;
  • уровень шума;
  • интенсивность вибрации;
  • избыточное давление.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Один из вариантов устройства вентиляционных шахт многоэтажного дома

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

  • Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
  • Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Нормы для определения параметров воздухообмена

Так как система вентиляции влияет на качество жизни человека, то ее допустимые параметры прописаны в нормативных документах. Исполнение этих требований обязательно в случае коммерческого использования помещений, а также при приемке многоквартирных зданий.

При проектировании собственником вентиляции внутри квартиры или для частного дома их можно принять на уровне рекомендаций.

Документы и акты Российской Федерации

Российским законодательством установлены различные нормы к вентиляции и кондиционированию в зависимости от типа и предназначения помещений. Они включены в своды правил (СП), государственные стандарты (ГОСТ) и санитарные правила и нормы (СанПиН).

Согласно правилам, помещения жилого и бытового назначения вентилируют для достижения следующих целей:

  • Поддержание кислородного режима. Снижение его концентрации ухудшает самочувствие человека. Эту проблему проще всего решить при помощи притока уличного воздуха.
  • Удаление нежелательных газов и аэрозолей. Скопление углекислого газа, продуктов горения или пыли опасны для здоровья.
  • Регулирование параметров микроклимата. Поддержание влажности в заданном диапазоне при помощи вентиляции – распространенный и эффективный метод, который часто используют не только в жилых, но и в складских и подвальных помещениях различного назначения.

В российских стандартах расчет расхода приточного воздуха определяется по многим параметрам, после чего берут максимально высокий показатель. На практике часто используют не все из них, поэтому этот подход вызывает много вопросов у специалистов.

Существует 8 документов, регламентирующих нормы воздухообмена, допустимые параметры микроклимата, а также правила установки и функционирования систем вентиляции

Зарубежные стандарты качества вентиляции

При установке системы вентиляции для коттеджа или собственной квартиры не обязательно использовать действующие российские нормативные документы. В качестве альтернативы можно применить в расчетах положения зарубежных стандартов, которые регулируют качество воздуха в помещении.

Основанное в 1894 году сообщество инженеров ASHRAE имеет большой научно-практический опыт и множество наработок в области вентиляции и кондиционирования

Организацией ASHRAE разработаны следующие документы:

  • ASHRAE 62.1 – требования к системам вентиляции и кондиционирования воздуха;
  • ASHRAE 55 – требования к микроклимату и тепловому комфорту помещения.

Исследования этого американского общества инженеров часто используют для расчетов стандартов качества международного и национального уровней.

Для определения минимальных показателей вентиляции стандарт 62.1 использует методики, основанные на следующих показателях:

  • кратность воздухообмена (VRP), где регламентируют положения приточных и вытяжных устройств и варьируют мощность потоков в зависимости от показателей микроклимата;
  • качество внутреннего воздуха (IAQP), где предлагают способы сокращения концентрации нежелательных аэрозолей путем их фильтрации;
  • размеры и положение отверстий для естественной вентиляции (NVP).

Комплексное использование всех трех подходов позволяет значительно уменьшить эксплуатационные расходы.

Также есть работы Европейского комитета по стандартизации (CEN), посвященные вентиляции зданий:

  • стандарт EN 13779 – требования к системам вентиляции и кондиционирования воздуха;
  • стандарт EN 15251 – требования к параметрам микроклимата;
  • акт CR 1752 – критерии расчета вентиляции зданий.

Оба набора стандартов касаются непосредственно здоровья и комфорта пользователей. Необходимый объем приточного воздуха определяют по эмиссии углекислого газа, так как другие значительные источники загрязнения отсутствуют.

Для технических помещений, таких как газовая котельная, расчет объема воздухообмена производят с позиции обеспечения безопасности, а не качества жизни

Можно заказать расчет параметров вентиляции квартиры или дома по американским или европейским нормам. Это будет резонно, учитывая длительный зарубежный опыт и более строгие требования к качеству жизни.

Это интересно: Стеллажи сборные металлические: рассказываем развернуто

Необходимые документы

Вот какие документы должен предоставить заказчик в проектную организацию:

  1. Чертежи здания, для которого будет разрабатываться проект вентиляции и кондиционирования. Они помогут выполнить предварительную оценку сложности проекта.
  2. Дизайн-проект.
  3. Технологический проект (для торговых и производственных объектов, мастерских, предприятий общепита и т.д.).
  4. Техническое задание на проектирование вентиляции и кондиционирования (разрабатывается и утверждается самим заказчиком).

Если в здании уже существуют системы вентиляции и кондиционирования, необходимо к пакету документов приложить и старый проект.

Выполнение расчетов

В частном доме и квартире проектирование вентиляционных систем по части вытяжки делается с учетом однократного воздухообмена, при этом приточная система дает двукратную замену массы. Часть подающегося воздуха уходит сквозь щели оконных и дверных проемов, и вытяжная система не испытывает избыточной нагрузки.

В многоквартирном секторе нет запрета на установку приточных вентиляторов, тогда как монтаж вытягивающих турбин в отверстиях вентиляционной шахты иногда не разрешается.

Расчет воздухообмена


Объем поступаемого воздуха зависит от количества проживающих, площади помещения Для получения нужного обмена воздуха рассчитываются два значения: по числу людей и по кратности, после чего выбирается наибольший показатель.

Воздухообмен по числу человек определяется по формуле L = N · Ln, где:

  • L – нужная выработка приточной системы (м³/ч);
  • N – число человек;
  • Ln – норма воздуха на 1 человека (м³/ч).

Последнее значение берется для людей в состоянии покоя 30 м³/ч, а стандартный показатель по СНиП составляет 60 м³/ч.

Расчет по кратности происходит по формуле L = p · S · H, где:

  • L – нужная выработка приточной системы (м³/ч);
  • p – норма кратности воздухообмена (для жилья – от 1 до 2, для контор – от 2 до 3);
  • S – площадь комнаты (м²);
  • H – высота помещения (м).

После расчета получается общая требуемая производительность вентиляции.

Аэродинамический расчет


Скорость воздуха вблизи вентиляционной турбины всегда выше, чем в других помещениях Расчет предполагает, что скорость воздушного потока уменьшается при удалении от вентиляционной турбины. Делается для выбора площади сечения и параметров воздуховодов и расчета потерь напора в системе.

Проектирование вытяжной вентиляции в части аэродинамики включает два этапа:

  • определение характеристик наиболее протяженного отдела трубопровода;
  • координация с ними других магистральных участков.

Расчет воздухораспределения

Вычисление показателя распределения воздушных потоков является важным при проектировании промышленной вентиляции. Расчет позволяет сохранять комфортность климата в цеху без изменения технологии и при обеспечении качества конечного товара.

В результате достигается равномерное распределение воздуха во всех областях обширного помещения, при этом показатели воздуха остаются в нормативном диапазоне. От правильного расчета зависит экономическая и санитарно-гигиеническая результативность вентиляционной системы.

Акустический расчет


При наличии шума на трубы вентиляции монтируется глушитель Вычисление позволяет определить источник появления шума, его технические характеристики и разработать мероприятия по предупреждению или уменьшению звука и вибрации. В трубопроводе определяются проектные точки, где делается расчет степени звукового напора.

Полученные значения сравниваются с нормативными параметрами и принимаются меры для снижения негативных эффектов. После отражения мероприятий в проекте по вентиляции делаются новые вычисления с учетом добавленных элементов.

ТКП и ТЭО в проектировании

Учет всех требований к вентиляционной системе, то есть нахождение оптимального проектного решения — это самая квалифицированная и ответственная часть работы. Это дело для наиболее опытных проектировщиков. Необходимо заметить, что в любом случае готовится не одно принципиальное решение, а несколько (2-3). Принципиальная схема вентиляции у всех решений, как правило, одна и та же, но имеются отличия в нюансах.

На этом этапе пишется Технико-Коммерческое Предложение Клиенту с основными показателями проектных решений, приблизительным составом оборудования для проектируемой системы вентиляции, и предварительной калькуляцией. Для выбранного варианта, или просто для варианта, который наиболее заинтересовал Заказчика, пишется Технико-Экономическое Обоснование.

Технико-экономическое обоснование проекта вентиляции

ТЭО — документ, в котором еще нет точного расчета проектируемой системы вентиляции, но уже записано:

  • Принципиальная схема вентиляции;
  • Основные характеристики производительности;
  • Какое примерно предполагается установить вентиляционное оборудование;
  • Где предполагается расположить оборудование;
  • Сколько будет стоить такая система вентиляции.

На этом трудная часть работы проектировщика как раз и заканчивается, потому что после одобрения ТЭО Заказчиком остаются практически только расчетные работы, такие как точный выбор вентиляционного оборудования и привязка к плану здания и т.п. Это уже рабочий проект — логическое завершение проектирования вентиляции.

Какие данные нужны для расчёта вентиляции

Перечислим технические и организационные задачи, которые решает проектная организация прежде, чем рассчитать проект вентиляции для офиса:

  • расчёт тепловых потоков и требуемых объёмов воздухообмена;
  • аэродинамический расчёт каналов для транспорта входных и исходящих потоков воздуха;
  • определение мощности обогревателей для приточной установки;
  • выбор оборудования.

Для их решения с заказчиком согласовывается следующий набор данных:

  • дислокация вентиляционной установки на архитектурном плане здания;
  • предпочтительная (или допустимая) топология воздушных каналов;
  • допустимая мощность всей вентиляционной системы;
  • возможность подключения к водопроводу;
  • наличие или возможность установки дренажной системы.

Кроме этого надо учитывать, что при подготовке исходных данных для расчета вентиляции офисных помещений следует учитывать не только требуемые объёмы воздухозамещения, но температурную карту помещения.

Необходимость учёта данного фактора обусловлена тем, что современные офисы плотно укомплектованы различным оборудованием, излучающим тепло и способным влиять не только на энергетическую эффективность вентиляции, но и на топологию воздушных каналов.

Профессиональные проекты

Настоящий проект  много бумаги, согласования,  для
обычной квартиры не нужен. Даже хорошие организации выполняют такие проекты
в сильно упрощённом виде.

Профессиональный проектировщик скорее всего даже на станет проводить
расчёты, оборудование известно заранее, потери по сети можно прикинуть
укрупнённо.

Так что при заказе проекта вентиляции квартиры не нужно бояться молодых
и начинающих проектировщиков  как раз они из-за страха ошибиться
скорее всего всё просчитают, предварительно изучив вопрос.

Сейчас в сети есть сайты вольнонаёмных работников, в том числе проектировщиков.
Детально я не разбирался, но на вид средне-отраслевое качество они дают
 так что вопрос только в цене.

Этапы проведения проектирования

Составление плана необходимых работ проводится в два последовательных этапа, включающих подготовку всех необходимых расчетов, сметы, технических заданий для специалистов смежных областей и выбор подходящего модельного ряда оборудования.

Этап #1 — подготовка расчетов и заданий

Подготовка заключается в ознакомлении со зданием, его местоположением, строительными особенностями и прочими факторами.

Специалистами составляется технико-экономическое обоснование, на основе которого приблизительно подбирается тип системы кондиционирования. Последняя описывается упрощенно.

На упрощенной схеме показаны ключевые звенья системы кондиционирования, блоки распределения хладагента и основные блоки управления климатическим оборудованием

Мастер предлагает потенциально эффективное оборудование, которое соответствует потребностям помещения по базовым характеристикам:

  • мощности;
  • холодо-, тепло- и воздухопроизводительности.

После этого составляется смета будущих работ. Если проект по ТЭО удовлетворяет владельца здания или квартиры, подготовительный этап переходит в рабочую фазу.

Этап #2 — подбор подходящего оборудования

На этом этапе проектирование основывается на точных расчетах, учитывающих внутреннюю и внешнюю теплонагрузку, теплотехнические характеристики объекта. Расчеты проводятся индивидуально для каждого помещения, после чего точно известны избытки тепла в каждой зоне. На основе этих данных подбирается необходимое для компенсации тепловых нагрузок оборудование.

После выбора техники начинается проектирование мест установки кондиционеров, предоставляется схема разводки воздуховодов, подготавливается план технических работ для монтажной бригады, электриков.

Все подготовленные материалы передаются заказчику и поставщику климатического оборудования. После монтажа желательно провести пусконаладочные работы, которые помогут настроить функционирование оборудования.

Назначение вентиляционной системы

Подача чистого и удаление отработанного воздуха – основная задача вентиляционной системы, как на производстве, так и в любом другом помещении. Это общее понятие, содержащее несколько подзадач:

  1. Удаление отработанного и подача свежего воздуха. Заключается в установке приточных и вытяжных вентиляторов.
  2. Фильтрация вытяжки и приточки. Заключатся в установке фильтров первичной и глубокой очистки воздуха.
  3. Рекуперация. Энергоэффективный процесс нагревания или охлаждения приточки за счёт вытяжки.
  4. Отопление и кондиционирование. Заключается в установке калориферов и систем кондиционирования.
  5. Осушение или увлажнение воздушных масс. Поддержание относительной влажности приточки на расчётном уровне.

Ключевые преимущества дизайна

Составление проекта завершается выдачей заказчику документа, в котором представлена ​​концепция системы вентиляции квартиры, частного дома, офиса или любого другого помещения. Конструкция определяет точное расположение воздуховодов, вентиляционных решеток и прочего оборудования.

С помощью плана также можно узнать характеристики отдельных узлов и оборудования системы вентиляции, согласовать размещение элементов с учетом интерьера и дизайна помещения.

Одним из основных недостатков проектирования вентиляции при реконструкции сооружения является составление плана без выезда специалистов для осмотра объекта. В результате результирующая мощность системы не покрывает объем данного помещения, а увеличение нагрузки ускоряет выход оборудования из строя

Конструкция сводит к минимуму дальнейшие конфликтные ситуации между заказчиком и подрядчиком и позволяет оценить правильность будущей установки. Наличие документа дает возможность оценить правильность предложенных вариантов.

Несколько советов профессионалов

Лучше всего монтаж вентиляции совместить и с монтажом кондиционера. По отдельности их устанавливают лучше только тогда, когда планируют внутренний блок подключить к наружному блоку кондиционера. Циркуляция же воздуха происходит вместе с охлаждением, но двумя разными устройствами.

Постарайтесь не размещать воздуховод внутри комнаты рядом со столами и кроватями, у системы неравномерный температурный фон, который способен создать сквозняки, а они в свою очередь принесут неудобство хозяевам. Не загромождайте пространство перед воздуховодом, оно должно быть свободным в пределах полутора метров.

На сегодняшний день существует огромное количество видов систем, но не все они способны отвечать положительным качествам, поэтому какую бы вентиляцию вы не создавали своими руками, она должна быть конкретно рассчитана для определенного помещения и не старайтесь один расчет применить для всех комнат.

Требования в воздуховодам, размеры и материалы воздуховодов

Существуют специальные ГОСТы на воздуховоды, в которых точно обозначается, из какого материала они должны изготавливаться, какой толщины должен быть используемый оцинкованный лист, диаметр и другие размеры.

Требования к размерам и сечению воздуховодов

В проектах должны быть приведены размеры и сечения в местах сложных пересечений воздуховодов и других коммуникаций и раскладка воздуховодов в шахтах. При этом должны быть выдержаны требуемые монтажные расстояния, обусловленные условиями производства монтажных работ и антропометрическими данными человека

Воздуховоды в шахтах, пазухах, нишах и т.д. следует размешать с учетом обеспечения удобного их монтажа и обслуживания, с указанием перегородок, возведение которых должно осуществляться после монтажа воздуховодов. К регулирующим устройствам вентиляционных систем должен быть обеспечен свободный доступ.

Требования к материалам для изготовления воздуховодов

Воздуховоды следует проектировать из материалов, указанных в Несгораемые конструкции зданий с пределом огнестойкости, равным или более требуемого для воздуховодов, допускается использовать для транспортирования воздуха, не содержащего легко конденсирующиеся пары. При этом следует предусматривать герметизацию конструкций, гладкую отделку внутренних поверхностей (затирка, оклейка и др.) и возможность очистки воздуховода.

Воздуховоды следует проектировать круглого сечения, при обосновании допускается применять воздуховоды прямоугольного сечения. Наружные размеры поперечного сечения металлических воздуховодов следует принимать по табл. 1.

Воздуховоды из негорючих материалов

Воздуховоды из негорючих материалов согласно требованиям следует предусматривать для:

  • помещений жилых, общественных и административно-бытовых зданий;
  • помещений, складов и кладовых горючих материалов категорий А, Б и В;
  • коллекторов и транзитных участков помещений категорий Г и Д;
  • помещений вентиляционного оборудования, технических этажей чердаков и подвалов общего назначения;
  • местных отсосов взрывоопасных и пожароопасных смесей;
  • воздуха с температурой 80 °С и более.

Воздуховоды из трудногорючих материалов (с окраской или антикоррозийной защитой горючими материалами толщиной не более 0,4 мм) следует проектировать для:

  • помещений жилых, общественных и административно-бытовых зданий, кроме помещений категории В и помещений с массовым пребыванием людей;
  • помещений категории Г и Д, кроме коллекторов и транзитных участков;
  • в пределах обслуживаемых производственных помещений.

Воздуховоды из горючих материалов

Воздуховоды из горючих материалов допускается проектировать в пределах обслуживаемых производственных помещений.

Гибкие вставки у вентиляторов, а также гибкие вставки и отводы в воздуховодах допускается проектировать из горючих материалов, если длина их составляет не более 10 % длины воздуховодов из трудногорючих материалов или не более 5 % от длины воздуховодов из негорючих материалов.

Классы воздуховодов по плотности

Воздуховоды могут быть использованы в разных системах: вентиляции и кондиционирования, воздушного отопления и дымоотведения. То есть, в некоторых из этих категориях требуется повышенная плотность элементов и стопроцентная герметичность соединительных стыков, поэтому оцинкованные воздуховоды делятся на два класса.

Воздуховоды следует применять:

  • класса «П» (плотные) — для системы общеобменной вентиляции и воздушного отопления при статическом давлении у вентилятора более 1400 Па и независимо от давления для систем местных отсосов, кондиционирования, дымоудаления и для транзитных воздуховодов, обслуживающих помещения А и Б;
  • класса «Н» (нормальные) — в остальных случаях.

Потери или подсосы воздуха через неплотности воздуховодов не должны превышать указанных в табл. 2.

Выводы и полезные видео по теме

Ошибки конструкции в вентиляции подробно рассматриваются в следующем видео:

С основами проектирования системы вентиляции в частном доме или коттедже можно ознакомиться на видео:

Все, что вам нужно знать о вентиляции всего за 3 минуты:

Качество воздуха в помещении определяется скоростью воздухообмена. А микроклиматические условия во многом зависят от правильно разработанной конструкции системы вентиляции. Приведенная выше информация позволит вам легко выбрать подходящую экспертную фирму и оценить предложенные варианты.

Если вы столкнулись с трудностями на этапе проектирования, поделитесь своим опытом с другими пользователями. Также вы можете задать свои вопросы по разработке и расчету плана системы вентиляции в блоке, расположенном под данной публикацией.

Источник – https://sovet-ingenera.com/vent/raschety/chto-nuzhno-dlya-proektirovaniya-ventilyatsii.html

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
