Датчик протечки воды: как грамотно смонтировать систему обнаружения потопа

Защита от утечки воды: виды

Все защиты от протечки для квартиры и офиса можно поделить на проводные и беспроводные. То есть, датчики системы могут подключаться к контроллеру, а могут контактировать с ним дистанционно. Рассмотрим подробно оба вида.

• Проводные элементы. Этот тип сигнализаторов контроля считается более надежным, однако не всегда удобен для монтажа в труднодоступных местах. Передача данных у таких датчиков на контроллер происходит по проводам. Однако это е и является минусом — скрыть проводку на полу в комнате не всегда удается. А это портит интерьер. Датчик с проводами имеет меньшую цену, чем беспроводной элемент. При этом энергии потребляет такой сигнализатор контроля всего 8 В. Рекомендуют устанавливать проводные датчики в непосредственной близости к пульту управления.
• Беспроводные датчики. Эти элементы работают при помощи радиоволн. Именно таким способом они посылают сигналы на контроллер. Но, несмотря на беспроводную конструкцию все же элементы нуждаются в отдельном питании. Кроме того беспроводные датчики в разы дороже. Монтаж таких элементов можно производить на любом расстоянии от пульта управления и в любом, даже самом труднодоступном месте.

ТОП-5 лучших датчиков протечки воды

Представляем лучшие бренды датчиков протечки воды:

• Aqara Water Immersing Sensor;
• Gidrolock WSР3 ;
• DIGMA DiSense W1;
• Нептун SW 005;
• Xiaomi Aqara Flooding Sensor.

Больше информации о лучших “антипротечках” представлено ниже.

Aqara Water Immersing Sensor

Прибор оповестит пользователей сиреной и звуковым сигналом о возникновении угрозы затопления. Датчик предназначен к установке дома или на складах. Устройство оснащено сиреной, звуковым сигналом, оповещением на смартфон, автоматическим отключением электромагнитного клапана на водопроводе, защитой от ультрафиолетового излучения. Малые размеры прибора делают его привлекательным в повседневной жизни.

Тип соединения устройств	беспроводное
Протокол связи	ZigBee
Экосистема	Xiaomi Mi Home
Тип сигнализатора	вода

Ценник: 800-1 800 р.

Плюсы

• быстрый отклик;
• надежный.

Минусы

неудобное крепление.

датчик протечки воды Aqara Water Immersing Sensor

Gidrolock WSР3

0%

28

Прибор применяется для обнаружения протечек воды в системах водоснабжения, отопления, канализации и кондиционирования. Его устанавливают в местах вероятного возникновения воды. Электроды датчика имеют специальное антикоррозийное покрытие.

Длина кабеля	3 м
Ток потребления датчика WSP	0 мА
Температурный диапазон эксплуатации	от -30 до + 60 °С
Производитель	Россия

Ценник: 500-600 р.

Плюсы

• надежный;
• прочный;
• компактный.

Минусы

пачкается.

датчик протечки воды Gidrolock WSР3

DIGMA DiSense W1

Датчик контроля за водой устанавливается в наиболее вероятных местах протечек: около ванн, стиральных машин, душевых кабин, раковин, труб, радиаторов отопления и др. С таким прибором вы можете быть спокойны, что вашему дому не грозит потоп. Он оповестит вас о случившемся даже вдалеке от дома.

Тип	модуль управления
Страна	Китай
Назначение	управление бытовыми приборами
Поддерживаемые протоколы и ПО	Wi-Fi

Ценник: 1 100-2 100 р.

Плюсы

• прост в монтаже и установке;
• дистанционная работа;
• контроль на расстоянии;
• прочный корпус.

Минусы

маркий.

датчик протечки воды DIGMA DiSense W1

Нептун SW 005

Датчик фиксирует протечки воды и передает аварийный сигнал на модуль управления Neptun. Срабатывание происходит за счет попадания воды на пластины. Вода вызывает резкое падение сопротивления между пластинами. Рекомендуется устанавливать прибор на полу в в санузлах, на кухне, под раковинами, унитазом и пр.

Размещение происходит контактными пластинами вниз. Точечные выступы на корпусе датчика мешают соприкосновению пластин с полом. Таким образом, невозможно ложное срабатывание. Для долгого срока службы рекомендуется один раз в месяц проверять работоспособность прибора.

Материал корпуса	пластик
Напряжение	12 В
Максимальное удаление датчика от контроллера	500 м
Длина провода	2 м

Ценник: 700-900 р.

Плюсы

• понятная инструкция работы;
• надежный;
• прочный материал.

Минусы

частая проверка работоспособности.

датчик протечки воды Нептун SW 005

Xiaomi Aqara Flooding Sensor

Устройство определяет приток и отток воды. После фиксации утечки воды или погружения под воду в режиме реального времени через мобильное приложение датчик оповестит пользователя. Прибор возможно синхронизировать с другими умными устройствами шлюзом.

Рабочая влажность	0-100% RH
Рабочая температура	от -10 до 55°C
Инструкция на русском	есть
Приложение на смартфоне	есть

Ценник: 800-1 800 р.

Плюсы

• высокотехнологичное устройство;
• работа на расстоянии.

Минусы

крупное.

датчик протечки воды Xiaomi Aqara Flooding Sensor

Как и из чего сделать корпус для сигнализатора

Корпус для сигнализатора должен быть таким же миниатюрным. Самый подходящий по размерам вариант – крышка от литровой банки из-под молока или от упаковки с мыльными пузырями.

ФОТО: YouTube.comЧтобы сделать корпус сигнализатора, нужна не только крышка, но и винтовая часть, которую нужно отрезать от флаконаФОТО: YouTube.comВинтовую часть нужно запаять с одной стороны кусочком пластика. Используйте для этого клеевой пистолет, а для стенки может пригодиться пластиковый блистер. Сделайте в нем отверстия горячей спицей для того, чтобы продеть контактные проводкиФОТО: YouTube.comКрышкой сигнализатора будет крышка от упаковки. Нужно сделать в ней раскалённой иглой несколько отверстий, чтобы звук сигнализатора был отчётливо слышенФОТО: YouTube.comОстаётся только соединить крышку с винтовой частью, вся схема спрячется внутри

Вы получите очень миниатюрный датчик, который можно спрятать под раковиной или ваннойФОТО: YouTube.comПри контакте с водой пищалка сработает и привлечёт ваше внимание. Вы сможете вовремя среагировать и устранить протечку

Watch this video on YouTube

Предыдущая ИСТОРИИСмекалка мастера: лайфхаки в работе с простыми инструментами
Следующая ИСТОРИИКонструктор для взрослых: как собрать стул из пластиковых труб

Поэтапная установка системы

Установка системы от протечки воды похожа на конструктор, так как каждая деталь соединяется с другой через подготовленные точки. Для монтажа даже не потребуется помощь мастера.

Перед началом работ необходимо составить точную схему расположения защиты. Это позволит определить длину схемы подключения датчиков и измерителей в домашней обстановке.

Порядок работ включает следующие этапы:

1. Разметка точек.
2. Прокладка кабеля.
3. Врезка кранов.
4. Установка датчика.
5. Монтаж модуля управления.
6. Подключение.
7. Проверка на работоспособность.

Самым трудным этапом является крепление крана. Причина сложности заключается в необходимости соединения нескольких материалов.

Нужно перекрыть воду и разрезать водопроводную трубу в точке рядом с вентилем. Производится удаление счетчика и монтаж отсекающего клапана. После счетчик устанавливается на место, а вырезанный кусок вваривается обратно.

Где расставлять датчики

Монтаж датчика протечки допускается в местах, где возможен прорыв. Нужно просчитывать точку вклинивания так, чтобы при аварии жидкость из трубы капала на него. Если вода льется мимо, то защита не заметит неполадок и не сможет перекрыть течение в водопроводе. Если поверхность пола наклонена, то датчик располагают в самой нижней части квартиры (именно туда попадет первая вода).

Устанавливать датчики защиты от протечек рекомендуется в местах с самым высоким риском попадания влаги при аварии. К ним относятся точки:

При наличии уклона в помещении монтаж датчиков системы протечки воды предполагается в самой низшей точке.

Подключение возможно напольное или внутреннее. Если выбран напольный метод, то пластина располагается контактами вниз, а фиксация производится при помощи клея или скотча. К такому методу приходят в случаях, когда сантехническое оборудование было установлено до момента подключения датчика.

В случае внутреннего подключения элементы интегрируются в стену. Для предотвращения некорректного срабатывания защиты ее контакты располагают на высоте 3–4 миллиметра над поверхностью. Чтобы исключить замыкание, провод питания укладывают в гофрированную трубу. Корректная работа продолжается независимо от удаленности модуля от определителя.

Где ставить краны/клапаны с электроприводом

Устанавливать клапаны необходимо между ручными вентилями, ограничивающими поступление воды, и датчиком. Если кран вмонтирован вместо вентилей, за это полагается штраф, так как такое решение незаконно.

Для увеличения срока действия системы рекомендуется устанавливать фильтры очистки перед узлом. Отдаление клапана от контроллера допускается на расстояние до 100 метров, что необходимо для быстрого реагирования на аварийную ситуацию.

Как правильно подключить оборудование

Части, изготовленные из металлопластика, должны прижиматься контргайкой. Если конструкция выполнена из полипропилена, то соединение осуществляется при помощи разъемных муфт или пайки. Чтобы питать шаровый кран достаточным количеством электроэнергии, к нему проводится силовая линия от блока распределения.

Контроллер должен располагаться неподалеку от вентилей. Питание к устройству поступает от силового шкафа, поэтому к системе подводят фазу и ноль. Для соединения проводов используются разъемы с нумерацией. После установки системы Нептун от протечек и подключения переходят к тестированию созданной защиты.

Как проверить на надежность

Когда монтаж защиты от протечек завершен, переходят к тестированию. Для этого необходимо активировать модуль управления, где при подаче электроэнергии должен загораться индикатор зеленого цвета.

Теперь датчик воды смачивается, тогда на модуле активируется красный диод, что сигнализирует об отсечении клапанов водоснабжения соответствующим звуковым импульсом. Чтобы разблокировать трубы, потребуется высушить индикатор и перезагрузить устройство.

Как работает комплекс защиты

Если вы уже сталкивались с этим, то вам явно не захочется повторения этого ужаса, для этого и создаются системы защиты от протечек.

Как работает система, посмотрим на примере.

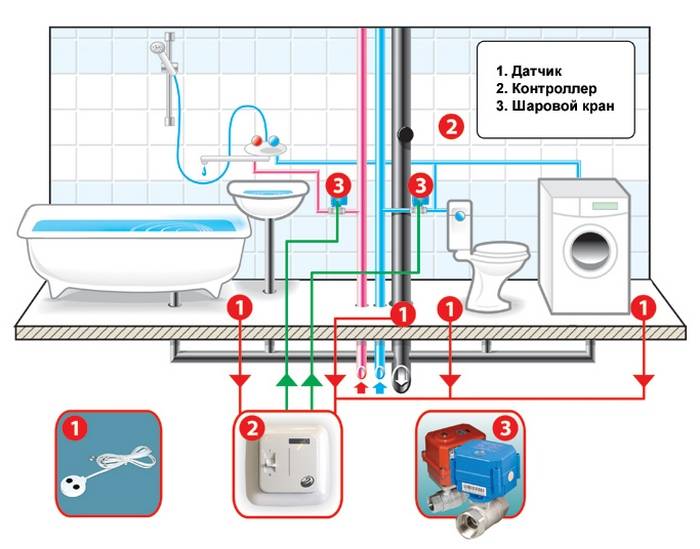

Типичная схема это:

• Орган управления (а);
• Краны с сервоприводом(b);
• Датчик уровня воды с Wi-Fi (c);
• Датчик с проводом до пульта управления (d).

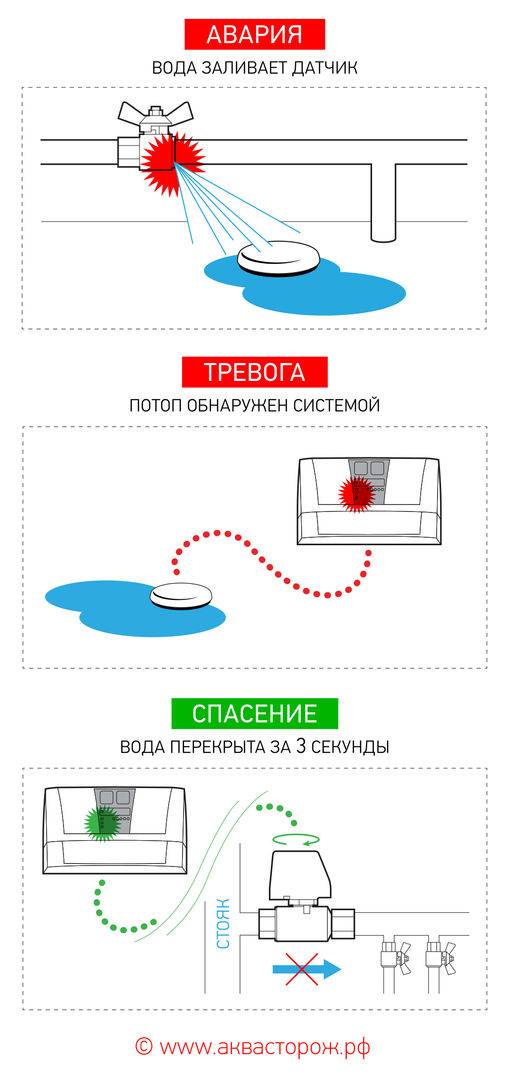

Принцип срабатывания:

1. Контроллер постоянно следит за всеми датчиками (с и d).
2. Если датчик перекрывается водой, то замыкается и соединяется с контроллером (а).
3. Он, подключает сервопривод крана (b), который расположен на водопроводной трубе.
4. Кран перекрывает воду на основном трубопроводе.

И это еще не всё. Умные системы защиты от протечек предупредят хозяина сами.

Труба прорвалась, вода льется на пол. Уровень воды подымается до сенсора, и он посылает сигнал на модуль управления. Тот мгновенно активирует сервопривод, и подача воды прекращается. Сразу же активируется система, которая включает звуковое оповещение и отправляет СМС-ку на мобильный телефон хозяина квартиры.

Понятно, что вода в любом случае на полу будет, но соседей снизу уже не зальете.

Кажется, что всё просто, но голова этой системы — контроллер, он должен обладать рядом особенностей:

1. Автономность.
2. Надежность.
3. С минимальным временем срабатывания.
4. Реагировать на несколько датчиков и управлять кранами перекрытия.
5. С резервными источниками питания.
6. Простой и понятный в управлении.

Теперь рассмотрим другие элементы системы и их особенности.

Как работает такая система?

Современная промышленность выпускает два типа таких датчиков. Это проводные приборы, соединяющиеся с контроллером с помощью провода, и беспроводные, посылающие радиосигнал. Вне зависимости от типа устройства они оснащаются двумя электродами. Если датчик погружается в воду, его полюса замыкаются и прибор посылает сигнал на контроллер. Тот, в свою очередь, перенаправляет его на вентили запорной аппаратуры и немедленно блокирует подачу воды. На всю процедуру уходит не больше 15 секунд.

Датчик протечки воды при попадании на него влаги срабатывает. Сигнал передается на контроллер, перекрывающий подачу воды. На все операции уходит не более 15 секунд

Вода будет отключена до тех пор, пока авария не будет устранена. После чего достаточно выполнить несколько несложных операций и устройство готово к работе. Грамотно подключенная и нормально функционирующая система полностью гарантирует надежную защиту от внезапных протечек водопровода или отопления.

Чтобы сэкономить, некоторые умельцы рекомендуют собрать датчик протечки воды своими руками. К сожалению, это практически невозможно. Сам по себе прибор достаточно прост, но сделать его абсолютно безопасным сложно. Самодельное устройство грозит электротравмой всем, кто проживает в доме.

Эксплуатация

Сначала монтируют блок управления, его, как правило, закрепляют на стене анкерными болтами или навешивают на крепление. Далее, подключают датчики, краны. Датчики или чувствительную ленту устанавливают на специальный крепеж, двусторонний скотч или просто укладывают на поверхность пола правильной стороной.

Приборы подключаются к контроллеру, блоку управления, а тот — к сервоприводам на кранах. Питание включают последним, затем – настраивают громкость сигнализации и параметры срабатывания датчика на контроллере.

Прибор автоматически проводит самодиагностику – выдает сигналы, предупреждая о неполадках в оборудовании, о низком заряде аккумуляторов.

При включении изделий с отдельным блоком управления, он должен идентифицировать датчики, сообщив об этом соответствующей индикацией. При наличии автономных источников питания – батареек, аккумуляторов – прибор не требует дополнительного подключения к сети. В ином случае узел управления подключается через блок питания к сети. Использования источников бесперебойного питания решит проблемы со скачками электроэнергии.

Особых мер предосторожности по электробезопастности нет, так как гаджет безопасный для человека. Сила тока между пластинами незначительная и не может причинить вреда.

Вместе с регистраторами часто используются шаровые сервоприводные краны

Они монтируются перед счетчиком воды, на входе контуров отопления, на выходе котлов, перед коллекторной системой. Приводы рассчитаны на низкое напряжение и срабатывают, даже когда аккумуляторы подсели

Вместе с регистраторами часто используются шаровые сервоприводные краны. Они монтируются перед счетчиком воды, на входе контуров отопления, на выходе котлов, перед коллекторной системой. Приводы рассчитаны на низкое напряжение и срабатывают, даже когда аккумуляторы подсели.

Шаровой кран врезается после, а не до главного вентиля. Затем на него устанавливается сервопривод, если это электромеханическое устройство, но чаще это уже готовые краны с установленным электроприводом. Если есть необходимость, их докупают по отдельности, желательно одной марки.

Сигнал беспроводных приборов модулируют, чтобы избежать срабатываний от электромеханических помех. Каждый производитель создает свою модуляцию, поэтому гаджеты разных фирм не взаимозаменяемые.

Как правильно подключать

Все современные системы антипотопа отличаются простотой сборки и возможностью самостоятельного монтажа. Собственно говоря, это своего рода конструктор, состоящий из отдельных частей, которые довольно легко соединить между собой специальными разъемами.

Порядок монтажных работ состоит из:

1. Составления плана размещения датчиков, кранов и места установки контроллера.
2. Проложить и подсоединить монтажные провода.
3. Врезка в систему трубопроводов отсекающих шаровых кранов с электрическим приводом.
4. Установка приборов учета расхода воды.
5. Установка датчиков протечки воды.
6. Навеска на свое место блока управления.
7. Подключение и проверка всей схемы.

Если у вводного патрубка на стояке присутствует врезной тип подключения то, например такая система как «Аквасторож», монтируется непосредственно к нему. Если нарезной — то может понадобиться переходник в виде нарезной гайки для соединения двух труб (муфта).

Но, в любом случае, резьбовые соединения необходимо обмотать ФУМ-лентой для герметизации. И таким образом присоединить электрозадвижку.

Это что касается водопроводной части.

Присоединение контроллеров у каждой системы может происходить по-разному. Поэтому советуем внимательно изучить инструкцию. В ней должны быть указаны места подключения разъемов и их маркировка по проводам.

Такая же маркировка есть и на проводных датчиках.

Присоединение беспроводных извещателей к контроллеру совершается автоматически.

Контроллеру не требуется дополнительных настроек — он готов к работе сразу после подключения и подачи электропитания.

Чтобы исключить появление случайных срабатываний водой, на панели управления находится регулятор задержки, которым можно установить время от момента попадания воды на контакты извещателя до момента отключения водоснабжения.

Если система снабжена дополнительным блоком для автономной работы, его монтируют уже в конце монтажа всей системы.

Как работает такая система?

Современная промышленность выпускает два типа таких датчиков. Это проводные приборы, соединяющиеся с контроллером с помощью провода, и беспроводные, посылающие радиосигнал. Вне зависимости от типа устройства они оснащаются двумя электродами. Если датчик погружается в воду, его полюса замыкаются и прибор посылает сигнал на контроллер. Тот, в свою очередь, перенаправляет его на вентили запорной аппаратуры и немедленно блокирует подачу воды. На всю процедуру уходит не больше 15 секунд.

Датчик протечки воды при попадании на него влаги срабатывает. Сигнал передается на контроллер, перекрывающий подачу воды. На все операции уходит не более 15 секунд

Вода будет отключена до тех пор, пока авария не будет устранена. После чего достаточно выполнить несколько несложных операций и устройство готово к работе. Грамотно подключенная и нормально функционирующая система полностью гарантирует надежную защиту от внезапных протечек водопровода или отопления.

Чтобы сэкономить, некоторые умельцы рекомендуют собрать датчик протечки воды своими руками. К сожалению, это практически невозможно. Сам по себе прибор достаточно прост, но сделать его абсолютно безопасным сложно. Самодельное устройство грозит электротравмой всем, кто проживает в доме.

Преимущества умной системы

Если вы решили использовать блага системы защиты от протечек, то совсем нелишним будет узнать о преимуществах такого устройства:

• Наличие у системы бесперебойного источника питания. Таким образом, защита от протечки полностью энергонезависима и может работать даже в том случае, если дома выключат свет. В момент включения электроэнергии в квартире батарея устройства постоянно работает в режиме «зарядка».
• Шаровые краны обеспечивают надёжную защиту от протечки в любое время дня и ночи.
• Все рабочие узлы системы потребляют от 5 до 12 В, что не представляет угрозы для человека. К тому же ток подается в систему периодически при включении сигнала.
• Самоочищение шаровых кранов от солевых и известковых наростов происходит за счет периодического закрытия элементов.
• Экономия семейного бюджета на потреблении системой электроэнергии. Всего 5-12 В и то только в момент открытия/закрытия кранов.
• Все металлические элементы устройства выполнены из антикоррозионного сплава, что увеличивает срок службы приспособлений.

Монтаж умной защиты от протечки необходимо проводить строго по такой схеме:

• Монтаж контроллера на выбранное место;
• Установка запорных шаровых кранов (клапанов);
• Монтаж датчиков (сигнализаторов) защиты от протечки на намеченные зоны и подключение их к блоку управления;
• Подключение электропроводов шаровых кранов (клапанов) к блоку питания;
• Тестирование подключенного устройства.

О безопасности

Еще в процессе монтажа системы, на этапе прокладки труб и подключения всех потребителей воды в моей голове неоднократно возникал такой вопрос:

И мои опасения имели под собой вполне четкую математическую основу. Дело в том, что система настроена на поддержание давления на уровне 3 атмосфер, соответственно все краны, узлы и соединения всегда находятся под высоким давлением (для сравнения, типичное давление в колесе легкового автомобиля составляет порядка 2,2 атмосфер).

Выходит, если произойдет прорыв, то насос будет не переставая качать воду со скоростью 55 литров в минуту. За час на поверхность будет поднято около 3300 литров! Это 3 кубических метра воды!

В моем случае санузел совмещен с техническим помещением, и объем всей комнаты составляет 20 кубических метров, для полного затопления которого достаточно 7 часов непрерывной работы насоса в случае прорыва в системе. Естественно, в такой ситуации вода будет распространяться по соседним комнатам, а также уходить под пол, в чем совершенно нет ничего хорошего Одна только мысль об этом до сих пор приводит меня в ужас…

Правила проведения грамотного монтажа

Прежде, чем приступить к установке системы, следует составить подробную схему размещения всех ее элементов, на которой нужно будет отметить место расположения каждого устройства. В соответствии с ней еще раз проверяется, достаточно ли для установки длины идущих в комплекте соединительных проводов, если они предусмотрены конструкцией приборов. Собственно установка проводится в следующей последовательности:

• Размечаем участки установки датчиков, кранов и контроллера.
• Согласно схеме соединения прокладываем монтажные провода.
• Врезаем шаровые краны.
• Устанавливаем датчики.
• Монтируем контроллер.
• Подключаем систему.

Остановимся подробнее на самых важных этапах.

Этап #1 — врезка шарового крана

Как уже отмечалось, установку шарового крана с электроприводом лучше всего доверить специалисту. Устройство монтируется после ручных вентилей на вводе трубопровода. Категорически запрещено устанавливать конструкции вместо кранов на вводе.

Перед узлом рекомендуется поставить на трубопровод фильтры, очищающие воду. Так приборы прослужат дольше. Необходимо так же обеспечить для них бесперебойное питание. В рабочем режиме устройство потребляет порядка 3 Вт, в момент открывания/закрывания вентиля – около 12 Вт.

Этап #2 — установка датчика

Прибор может быть установлен двумя способами:

• Монтаж в пол. Такой способ рекомендуется производителем. Он предполагает врезку устройства в плитку или напольное покрытие на участках вероятного скопления воды при возможной протечке. Контактные пластины датчика в таком случае выводятся на поверхность пола так, чтобы они были приподняты на высоту порядка 3-4 мм. Такая установка исключает ложное срабатывание. Провод к прибору подводится в специальной гофрированной трубе.
• Установка на поверхность пола. В этом случае прибор укладывается прямо на поверхность напольного покрытия контактными пластинами вниз.

Установить датчик утечки воды своими руками достаточно просто, особенно если используется второй способ.

Производители рекомендуют устанавливать датчик протечки воды в пол. Так, чтобы панель с контактами была приподнята на 3-4 мм. Это исключает возможность ложного срабатывания

Этап #3 — монтаж контроллера

Питание на контроллер должно подаваться из силового шкафа. К прибору подводится ноль и фаза согласно схеме подключения. Для установки устройства требуется выполнить следующие операции:

Готовим отверстие в стене под монтаж коробки контроллера.
Штробим углубления под провода питания от места установки до силового шкафа, до каждого датчика и до шарового крана.
Устанавливаем на подготовленное в стене место монтажную коробку.
Готовим прибор к монтажу. Снимаем его лицевую крышку, поочередно надавив на защелки на лицевой части устройства тонкой шлицевой отверткой. Снимаем рамку и соединяем все провода в соответствии со схемой. Устанавливаем подготовленный контроллер в монтажную коробку и фиксируем его минимум двумя винтами.
Собираем прибор

Осторожно устанавливаем на место рамку. Накладываем лицевую крышку и давим на нее до тех пор, пока не сработают обе защелки.. Если система собрана правильно, после нажатия кнопки включения она начинает работать

Об этом обычно свидетельствует светящийся индикатор на контроллере. При протечке цвет индикации с зеленого меняется на красный, раздается звук зуммера и кран блокирует подачу воды

Если система собрана правильно, после нажатия кнопки включения она начинает работать. Об этом обычно свидетельствует светящийся индикатор на контроллере. При протечке цвет индикации с зеленого меняется на красный, раздается звук зуммера и кран блокирует подачу воды.

Чтобы устранить аварийную ситуацию, закрываются ручные вентили трубопровода и отключается питание контроллера. Затем устраняется причина аварии. Датчики протечки вытираются насухо, включается питание контроллера и открывается подача воды.

Грамотно установленная система защиты от протечек надежно защищает от всевозможных неприятностей, связанных с утечкой воды

Общие принципы размещения датчиков протечки

Любой владелец помещения (жилого или офисного) знает, где проходят коммуникации водоснабжения или отопления. Потенциальных мест протечки не так много:

• запорные краны, смесители;
• соединительные муфты, тройники (особенно это касается пропиленовых труб, которые соединяются методом пайки);
• вводные патрубки и фланцы бачка унитаза, стиральной или посудомоечной машины, гибкие шланги кухонных смесителей;
• места подключения приборов учета (счетчиков воды);
• радиаторы отопления (могут протекать как по всей поверхности, так и в местах соединения с магистралью).

Разумеется, в идеале, датчики должны быть расположены именно под этими устройствами. Но тогда их может быть слишком много, даже для варианта самостоятельного изготовления.

На самом деле, достаточно 1–2 датчиков на потенциально опасное помещение. Если это ванная комната, или туалет — как правило, имеется порожек входной двери. В этом случае, вода набирается, как в поддон, слой может достигать 1–2 см, пока жидкость не прольется через порог. В этом случае, место установки не критично, главное, чтобы датчик не мешал передвигаться по комнате.

На кухне датчики устанавливаются на пол под раковиной, за стиральной или посудомоечной машиной. Если возникнет протечка, она сначала образует лужицу, в которой и сработает сигнализация.

В остальных помещениях прибор устанавливается под радиаторами отопления, поскольку через спальню или гостиную трубы водоснабжения не прокладываются.

Не лишним будет установка датчика в нишу, по которой проходят стояки трубопроводов и канализации.

Наиболее критичные точки прорыва воды

При равномерном рабочем давлении, риск протечки минимален. Тоже самое относится к смесителям и кранам, если вы открываете (закрываете) воду плавно. Слабое место системы трубопроводов проявляет себя при гидроударах:

• клапан подачи воды в стиральную машину при запирании создает давление, в 2–3 раза превышающее номинал водопровода;
• то же самое, но в меньшей степени, относится к запирающей арматуре бачка унитаза;
• радиаторы отопления (а также места их подключения к системе) зачастую не выдерживают тестовую опрессовку, которую проводят предприятия теплоснабжения.

Как правильно размещать датчики

Контактная пластина должна располагаться как можно ближе к поверхности пола, не касаясь его. Оптимальная дистанция: 2–3 мм. Если контакты разместить непосредственно на полу, будут возникать постоянные ложные срабатывания из-за конденсата. Большое расстояние снижает эффективность защиты. 20–30 миллиметров воды, это уже проблема. Чем раньше сработает датчик, тем меньше потери.

Источники

• https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/datchik-protechki-vody-svoimi-rukami.html
• https://VashUmnyiDom.ru/bezopasnost/vodozashhita/datchik-protechki-vody-svoimi-rukami.html
• https://ProSmesiteli.ru/datchik-protechki-vody/
• https://datchikidoma.ru/avtomatika-inzhenernyh-sistem/datchiki-utechki-vody-svoimi-rukam
• https://homius.ru/datchik-protechki-vody-svoimi-rukami.html
• https://HouseDiz.ru/kak-svoimi-rukami-sdelat-datchik-protechki-vody-dlya-doma/
