Нормы установки коаксиального дымохода: основные требования к монтажу

Коаксильные дымоходы лучших производителей – залог надежности и качества ↑

Коаксиальный дымоход Аристон
Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.

Коаксиальный дымоход Baxi
Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:

• удлинен оголовок,
• конструкция воздухозаборного канала особо защищена,
• выполнена из композитного материала.

Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.

Коаксиальный дымоход Протерм
Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.

Коаксиальный дымоход Vaillant
Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы

При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм

Коаксиальный дымоход Viessmann
В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

Нормативные документы и правила установки

•   СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция) (733,0 KiB, 6 964 hits)

•   СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция): pdf файл (5,3 MiB, 3 160 hits)

•   Правила установки для коаксиальных дымоходов De Dietrich: классификация, нормы (8,0 MiB, 7 274 hits)

2021 stylekrov.ru

Какие существуют нормы монтажа дымоходов

Конечно же, определенные нормативы имеются и в плане собственно установки и сборки подобных конструкций. Выполняя монтаж коаксиального дымохода, к примеру, нижние элементы нужно всегда вставлять в верхние.

При этом для наращивания следует использовать хомуты обжимного типа. С применением этих же элементов соединяют также и переходники, колена и другие части дымохода. Монтируя подобную конструкцию, помимо всего прочего, следует иметь в виду и то, что отдельные ее сегменты должны входить друг в дружку минимум на 1/2 ее диаметра.

Место выхода трубы из стенки в обязательном порядке заделывают монтажной пеной. Для эстетичности в последующем сверху крепят декоративную решетку.

Сквозь стены и перекрытия дымоходы прокладываются, по правилам, исключительно с использованием огнестойких прокладок. В проделанные в ограждающих конструкция отверстия под трубу предварительно обычно вставляются асбоцементные гильзы. Пространство же между их стенками и дымоходом заполняется огнестойким асбестовым шнуром.

При монтаже коаксиальных труб также нужно учитывать то, что включать в их состав детали от разных производителей или самостоятельно изготовленные не разрешается. Нельзя также использовать для соединения частей такой трубы клей или герметики.

Какой лучше выбрать

Выбор коаксиального дымоотвода обусловлен прежде всего типом отопительного аппарата и его местом нахождения.

Иногда выполнить все требования, касающиеся горизонтального монтажа, невозможно. Например, окна в стене дома расположены вблизи друг от друга.

В таком случае двухканальный дымоход лучше вывести вертикально через потолок и крышу. Протяженность такого дымоотвода зависит от мощности имеющегося котла.

Если обогревательный аппарат принадлежит к настенным, то выбирают горизонтальный тип. К напольному обогревателю лучше подойдет вертикальное устройство, обеспечивающее большую силу тяги.

В чем преимущества коаксиальных дымоходов?

Вот чем они так хороши:

• Высокий КПД, благодаря хорошо нагретому поступающему воздуху.
• Компактность – ведь вместо двух массивных труб по объему получается одна.
• Отсутствие необходимости дополнительной вентиляции.
• Высокая экологичность.
• Безопасный для человека воздух в котельной – ведь котел в этом случае берет уже «свой», специально поставляемый кислород.
•  Снижение стоимости отводящих систем.
• Решение проблемы с конденсатом в дымоходе.
• Значительное снижение топливных расходов для бани.

Еще одно преимущество такого дымохода: поступающий холодный воздух хорошо хранит стены от чрезмерного перегрева.

А вот что может не порадовать, так это риск обмерзания трубы малого диаметра. Это происходит из-за того, что температура топочных газов при выходе из дымохода оказывается уже низкой – ведь она греет попутно внутреннюю трубу. А потому образование конденсата для коаксиальных дымоходов – норма. Вот только при уличной температуре -15 градусов, что для России абсолютно нормально, труба может обмерзнуть со всеми неприятными последствиями.

Существует даже мнение, что коаксиальные дымоходы вообще не подходят для суровых зим России – они изначально были разработаны для широт более южных стран. Потому и обмерзают. А вот некоторые эксперты полагают, что такое обмерзание – всего лишь результат неправильного проектирования дымохода, и не более. Но итог один: турбонадув, оцинкованная камера и горелки из-за промерзания и обледенения быстро выходят из строя, и ремонтировать их дорого.

Но как видно из практики, обмерзают обычно те модели, у которых в погоне за высоким КПД температура дымовых газов практически доходит до точки росы – для этого диаметр дымохода уменьшают до минимума. Для южных континентов это ничего не меняет, а вот в русскую зиму с ее далеко не самой меньшей температурой -15˚С дымоход обмерзает практически до остановки самого котла. И сами производители отвечают на этот вопрос так: «Мы не тестировали систему при таких температурах». То есть чем уже труба коаксиального дымохода, тем менее она приспособлена к зиме. Просто возьмите себе это на заметку.

Способ подключения двухканального дымохода к котлу отопления

Первым делом нужно взяться за нанесение разметки. Для настенной модели разрешено делать вывод сразу после установки адаптера с прямым углом. Если у вас стоит напольный котел, то тогда придется приподнять дымоотводной канал на 90-100 см вверх, а уже потом обустраивать отверстие в стене.
После детальной разметки, корончатым сверлом и дрелью просверливается отверстие необходимого диаметра под углом в 3 градуса по отношению к стене

Следует взять во внимание тот факт, что кроме трубы в отверстие будет установлена изолирующая кольцевая прокладка.
Далее подключается переходной адаптер, для надежности места стыковки используется специальный обжимной хомут из прочной стали, затягивается он с помощью отвертки.
В стену устанавливается асбестовая труба и мягкая герметизирующая манжета. Прямая часть выводится во двор, в котельной труба стыкуется с поворотным коленом, после этого опять применяется хомут.
Отверстие в стене основательно изолируется термостойкими прокладками

В непосредственных участках контакта со стеной наносится герметик, способный выдерживать нагрев до 300 градусов по Цельсию, а сама насадка фиксируется на саморезы (желательно брать покрытые цинком). По своему усмотрению можете поставить дефлектор и защиту от сильных порывов ветра.

Какого типа коаксиальный дымоход у Вас?

Вертикальный
0%

Горизонтальный
50%

У меня не коаксиальный
50%

Проголосовало: 2

Если вы ставите вертикальный коаксиальный дымоход, то нужно первым делом пропилить потолок. Для этой задачи лучше всего подходит болгарка с диском по дереву. Затем обустраивается так называемая «проходная шахта», простыми словами создается термоустойчивый короб, который защитит перекрытие от сильного нагрева.

Для этого из досок собирается коробка, в которую укладываются асбестовые плиты с 2-мя слоями базальтовой ваты. Некоторые мастера выполняют короб с сеткой, а вместо асбеста они применяют керамзит, который тоже неплохо изолирует перекрытие от нагрева.

Преимущества и недостатки коаксиальных труб

Коаксиальные газовые трубы обладают рядом достоинств среди аналогов. Изделия не только обеспечивают безопасную работу теплогенератора, но и позволяет исключить выжигание кислорода в помещении, так как двухконтурная система одновременно отводит продукты горения и осуществляет проход для свежего воздуха извне.

Целевые преимущества изделий:

Основные минусы:

1. К недостаткам коаксиальных систем приписывают невозможность отвода дыма по вентиляционным каналам. Особенно в многоквартирных домах. То есть трубы выводятся исключительно через отверстие в стене непосредственно на улицу.
2. Исключением являются сложные системы, изготавливаемые на коллективной основе промышленным способом. Особенность конструкций в том, что отдельные дымоходы соединяются в один общий (центральный). Но монтаж такой системы необходимо проводить в процессе строительства объекта, в иных обстоятельствах эффективность установки падает.
3. Ещё одним минусом является игнорирование производительности котла. Если устройство обладает мощностью не более 23 кВт, то объём нагретой воды в минуту около 9 литров. Причём после включения кранов температура нагрева незамедлительно снижается.

Разные производители, полагаясь на перечисленные особенности конструкции, изготовляют системы с различными эксплуатационными характеристиками. Так различают коаксиальные теплогенераторы европейских и корейских марок.

Корейские дымоходы

Газовые установки корейского производства больше востребованы, так как наиболее адаптированы к перепадам газового давления.

Преимущества:

• сочетание показателей: высокое качество по доступной цене;
• удобны в эксплуатации;
• датчики защиты встроены и насчитываются в количестве 12 (в европейских системах элементы требуют отдельного монтажа);
• трубчатый теплообменник характеризуется прочностью и устойчив к коррозии;
• монтаж систем возможен на жилых и промышленных объектах;
• имеют высокие показатели КПД.

Недостатком корейских установок является сложность при ремонте. При выходе из строя каких–либо запчастей – невозможно заменить аналогами других производителей. Только «родными» деталями.

Наиболее положительными отзывами обладают котлы компании Nevien. В особенности серия систем Атмо. В преимущества записывают:

• устойчивость при перепадах давления и напряжения;
• изготовление корпуса и отдельных деталей из нержавеющей стали;
• русифицированный пульт контроля и управления;
• удаление дыма посредством естественной тяги (обусловлено открытой камерой сгорания);
• стабильность в работе при низком давлении воды.

Европейские коаксиальные системы

Среди европейских компаний лидирует «Baxi». Фирма предоставляет накопительные и проточные установки в 70 странах мира.

Особенностями котлов марки «Baxi» являются:

• удаление дыма посредством естественной тяги (обусловлено открытой камерой сгорания);
• устойчивость к перепадам электроэнергии, давления воды и газа;
• защита от коррозии обусловлена эмалированным покрытием бака и нержавеющими деталями;
• возможность работы на сжижённом газе (перенастройка);
• имеет возможность отключения газа при выявлении засоров дымохода, контролирует наличие пламени в горелке;
• имеет возможность подключения к нескольким водосборным точкам, параллельному соединению и т. д.

Раздельный дымоход для газового котла

Раздельные дымоходы применяют если необходимо увеличить длину дымохода.

Для некоторых котлов длина раздельных дымоходов может достигать 30 метров.

Максимальная длина и диаметр раздельных дымоходов могут быть различными в зависимости от производителя.

Если котел изначально предназначен для установки коаксиальной дымоотводной трубы, то для перехода на раздельный дымоход необходимо устанавливать специальный разделитель.

На конце трубы можно опять объединить при помощи гаджета, который называется терминал. Этот гаджет уменьшит максимально возможную длину.

Правила установки раздельного дымохода

Разделитель для коаксиального дымохода

Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:

• Отвод 90° укорачивает дымоход на 0,5 метра.
• Отвод 45° укорачивает дымоход на 0,25 метра.
• Первый отвод 90° не учитывается.

Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строения, а общая длина приточной трубы не должная превышать 10 метров.

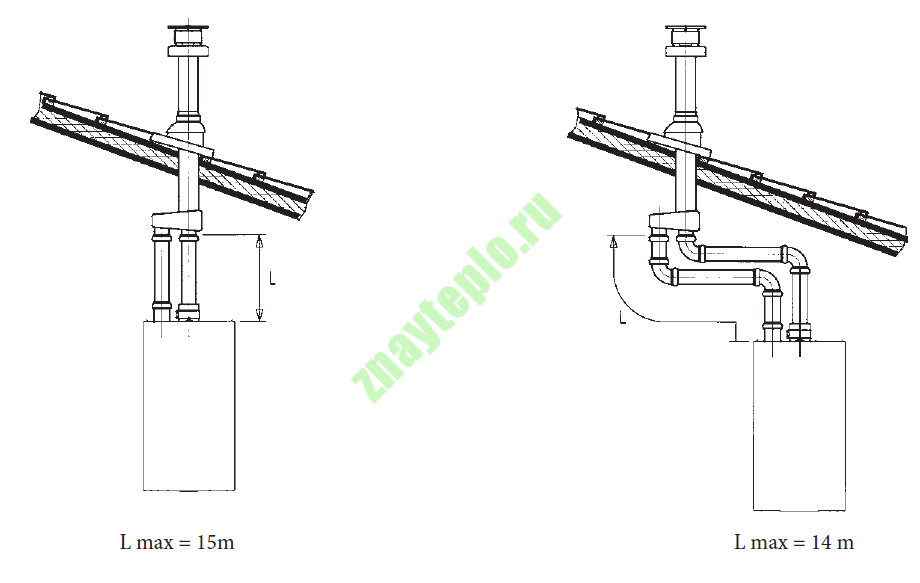

Далее смотрим на рисунки:

Длина раздельного дымоходаВертикальный раздельный дымоход

Отведение конденсата из дымохода

При работе котла неизбежно появление конденсата в дымоходе.

Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:

• Установить сборник конденсата. При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
• Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
• Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.

Достоинства двухканального дымоотвода

Основное преимущество использования дымохода коаксиального типа – снижение потребления котлом кислорода из помещения, так как воздух в топку поступает по наружному проходному каналу дымовой трубы. В результате по воздействию на атмосферу в помещении, газовый котельный агрегат с закрытой камерой сгорания схож с одноконфорочной газовой плитой. Это позволяет снизить требования к месту установки отопительного агрегата и обойтись без обязательного обустройства эффективной приточной вентиляции. Согласно нормативам, газовый котел, оснащенный закрытой камерой сгорания и коаксиальным дымоходом, допускается устанавливать в непроветриваемом помещении.

Котел с двухканальным дымоходом допускается устанавливать в невентилируемом помещении

В число достоинств этой системы дымоотведения также входит:

• быстрый и простой монтаж за счет использования готовых элементов, оснащенных уплотнителями и хомутами для фиксации;
• пониженная пожароопасность, поскольку внешняя поверхность коаксиальной трубы слабо нагревается (перегреву препятствует поток воздуха с улицы по внешнему кольцеобразному каналу);
• универсальность применения – коаксиальный дымоход можно устанавливать на котельные агрегаты различных типов;
• возможность установки в уже построенном доме с минимальными вмешательствами в планировку, в которой изначально не предусмотрен дымоход;
• пригодность к использованию в многоквартирных домах;
• высокие показатели тяги при условии, что монтаж выполнен по всем правилам.

Благодаря списку достоинств эта система дымоотведения завоевала широкую популярность во всем мире.

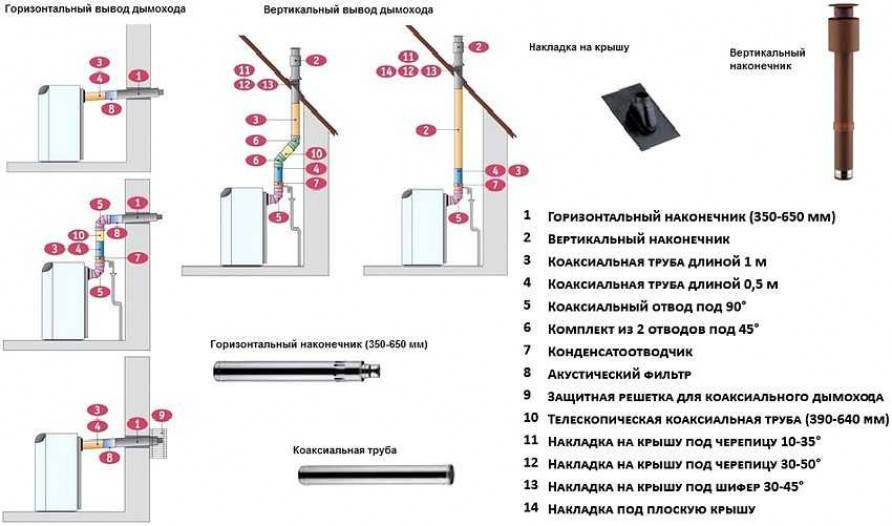

Варианты монтажа

В комплекте с коаксиальным дымоходом, заводской сборки, обязательно прилагается подробная инструкция по монтажу. Следование и тщательное выполнение указанных рекомендаций, отражается на работе котла и эффективности системы дымоотведения. Согласно мнению специалистов, главной причиной задувания котла, появление инея или наледи, связано с ошибками в расчетах и при подключении дымохода.

Горизонтальная установка коаксиальных труб

Горизонтальная установка выполняется с учетом технических характеристик здания. Изначально подбирается место выхода трубы из стены. Существуют ограничения, связанные с расстоянием до ближайшего окна соседа, при выводе из стены горизонтального коаксиального дымохода, которые требуется тщательно соблюдать.

Дополнительно рассчитываются следующие параметры:

• Высота трубы – от выходного патрубка котла до проходного отверстия в стене, для напольных газовых котлов должна быть высота не менее 1 м. Не допускается прямой вывод трубы от выходного патрубка на улицу. Для настенных газовых котлов допускается уменьшение высоты до 0,5 м.
• Количество поворотных муфт на участке не должно превышать 2 шт.
• Максимальная длина горизонтального участка 3-5 м, в зависимости от модели котла. Для удлинения трубы используется соединительная муфта с термоустойчивыми уплотнительными резинками. Запрещается применение силиконов и герметиков.

Особенность использования двухканального дымохода в зимнее время – увеличенное продуцирование конденсата. Причиной выпадения влаги является то, что система изначально рассчитывалась на более благоприятные условия эксплуатации. При увеличенном образовании конденсата, потребуется утеплить трубу.

Вертикальный монтаж двухканальной трубы

Вертикальный монтаж дымохода предусматривает два способа подключения:

• Каскадная схема подключения коллективных дымоходов конденсационных котлов. В одну трубу подключается сразу несколько отопительных агрегатов. Каскадная схема применяется в многоквартирных домах. Дымоход устанавливают снаружи или внутри здания. Вертикальная установка трубы производится только после тщательных расчетов и изготовления проектной документации, с учетом правил, изложенных в СП 60.13330 (СНиП 41-01-2003) .
• Индивидуальное подключение – максимальная длина вертикальной коаксиальной системы отведения продуктов горения – 7 м., что позволяет установку в двухэтажном здании. В доме из газобетонных блоков трубу устанавливают исключительно внутри строения. Стены здания не могут выдержать большую нагрузку на стены. В кирпичных домах, систему дымоудаления устанавливают внутри и снаружи здания. В любом случае, проводится обязательная теплоизоляция дымохода коаксиального типа.

Дымоход для газового котла в частном доме: основные требования СНиП

Мероприятия по устройству дымохода для газового котла, начиная со стадии проектирования и заканчивая непосредственно монтажом системы, должны соответствовать требованиям действующей нормативной базы, так как неправильная установка и эксплуатация газового оборудования ставит под сомнение безопасность людей, пользующихся газовыми установками.

Основные элементы конструкции дымохода:

• газоход — канал, выходящий из котла в трубу дымохода, соединяется переходником;
• трубы дымохода;
• ревизия — крепится к низу дымоотводного ствола и служит для прочистки канала от продуктов горения и удаления излишней влаги;
• крепежные элементы (кронштейны, хомуты) — служат для крепления к стене;
• другие комплектующие для устройства системы.

Требования к дымоходу при установке газового котла.

Как правило, расположение газового котла в частном доме планируют на нижнем этаже в отдельном помещении (котельной). Все элементы отопительной системы должны быть соединены между собой строго герметично. Основные правила установки дымоходов для газовых котлов, регламентирующие технологический порядок, представлены в нормативных актах СНиП и содержат такие требования:

• надлежащая тяга — обеспечивает полное удаление отработанных газов;
• устойчивость к воздействию высоких температур;
• герметичность стыковочных мест — все составные части по всей протяженности системы дымоотвода должны плотно прилегать друг к другу;
• труба в месте прохождения ее через перекрытие должна быть цельной, без стыков;
• конденсатосборник — конструкция этого элемента должна обеспечивать сбор и удаление жидкости;
• если в конструкции есть повороты, в этих местах устраивают люки ревизии для выполнения диагностики состояния дымохода, его прочистки и отвода конденсата;
• длина ответвления трубы в сторону не должна превышать 1 м;
• возможно допустимое число поворотов на дымоотводных трубах — не более 3;
• высота трубы дымохода должна превышать высоту крыши (в самой высокой точке), чтобы обеспечивалась хорошая тяга и не возникала обратная;
• расстояние между дымоотводными трубами и поверхностью, которая выполнена из негорючих материалов может быть не менее 5 см, а если материал поверхности горюч — не меньше 25 см.

Варианты вывода дымохода газового котла.

Коаксильные дымоходы лучших производителей – залог надежности и качества ↑

Коаксиальный дымоход Аристон Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.

Коаксиальный дымоход Baxi Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:

• удлинен оголовок,
• конструкция воздухозаборного канала особо защищена,
• выполнена из композитного материала.

Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.

Коаксиальный дымоход Протерм Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.

Коаксиальный дымоход Vaillant Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы

При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм

Коаксиальный дымоход Viessmann В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

Нормативные документы и правила установки

• СП Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция) (733,0 KiB, 6 895 hits)

• СП Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция): pdf файл (5,3 MiB, 3 086 hits)

• Правила установки для коаксиальных дымоходов De Dietrich: классификация, нормы (8,0 MiB, 7 115 hits)

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

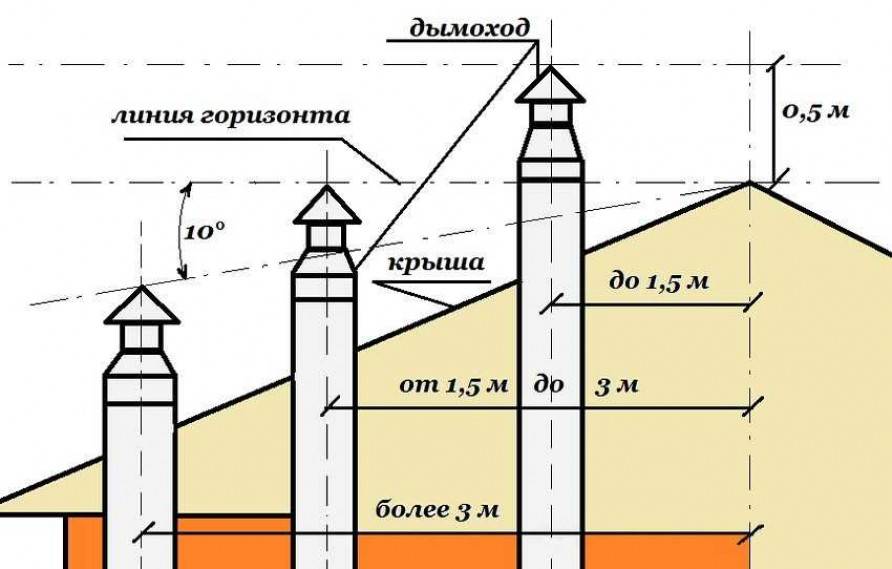

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Нормативные требования к установке коаксиального дымохода

Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 42-01-2002 (СП 62.13330) . Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

• Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.
• Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.
  Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
• Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.
  Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.
• Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
• Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
• Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
• Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
• Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.
