Особенности установки и правила использования бытового сигнализатора загазованности

Назначение датчика

Газоанализатор, определяющий опасную концентрацию в воздухе оксида углерода, предназначен для установки во всех местах, где используется печное отопление, особенно твердотопливное, когда топят дровами, каменным углем, коксом, торфом.

Также он может применяться там, где используется газовое отопительное оборудование на метане или пропане.

Основное предназначение датчика с сигнализацией (извещателя) состоит в подаче светозвукового сигнала, обозначающего опасную концентрацию СО в воздухе. Некоторые модели способны при этом автоматически перекрывать подачу топлива.

Очень важно установить такой датчик в гараже, так как в составе выхлопа любой машины с современным двигателем содержится до 30% СО, моторы предыдущих поколений выдавали еще большую концентрацию. Если утечка происходит в ночное время, то люди, как правило, не успевают проснуться, чтобы принять меры

И даже бодрствующий человек не всегда успевает сообразить, что с ним происходит, прежде чем потеряет сознание

Если утечка происходит в ночное время, то люди, как правило, не успевают проснуться, чтобы принять меры. И даже бодрствующий человек не всегда успевает сообразить, что с ним происходит, прежде чем потеряет сознание.

Чтобы избежать этого, домашнюю противопожарную систему необходимо комплектовать газоанализатором, рассчитанным на выявление угарного газа. Датчики, предназначенные для обнаружения других газов (бытового, углекислого, метана, пропана) здесь не подходят, так как у этих веществ разные физические свойства. Дымовой извещатель также не может заменить газоанализатор. Справедливо и обратное правило — извещатель газа не определяет дым. К примеру, в выхлопе отработанных газов двигателя внутреннего сгорания дыма в чистом виде практически нет, если автомобиль исправен.

Установка

Перед установкой необходимо правильно выбрать место, ведь у каждого газа своя плотность. Кроме того, многое зависит от влажности в комнате, системы вентиляции и других факторов. Поэтому место установки можно выбрать самостоятельно, опираясь на различные инструкции, а можно доверить специалисту газовой службы. Если же вы решили делать все самостоятельно, то следуйте этим рекомендациям:

• датчик угарного газа устанавливайте не ниже 1,8 м от пола и не выше, чем в 0,3 м от потолка;
• датчик метана ставьте не ниже полуметра от потолка;
• датчик пропана ставьте не выше полуметра от нижней точки пола;
• расстояние до газового прибора, за которым должен следить датчик, не должно быть больше четырех метров;
• расстояние от печки или духовки до датчика не должно быть меньше одного метра.

Выбор места для установки датчика

Самостоятельно вы можете поставить лишь датчик, не подключенный к аварийному электромагнитному клапану. Если же вы хотите поставить датчик, соединенный с клапаном, то как выбор места для установки, так монтаж и подключение должен выполнять работник газовой службы. Причем сначала инженер этой службы составит проект и, только после этого рабочий установит датчик, врежет в трубу клапан и соединит их друг с другом проводом (если они не связаны радиоканалом, сетью Wi-Fi, или блоками GSM).

Сигнализаторы загазованности в Вашем городе

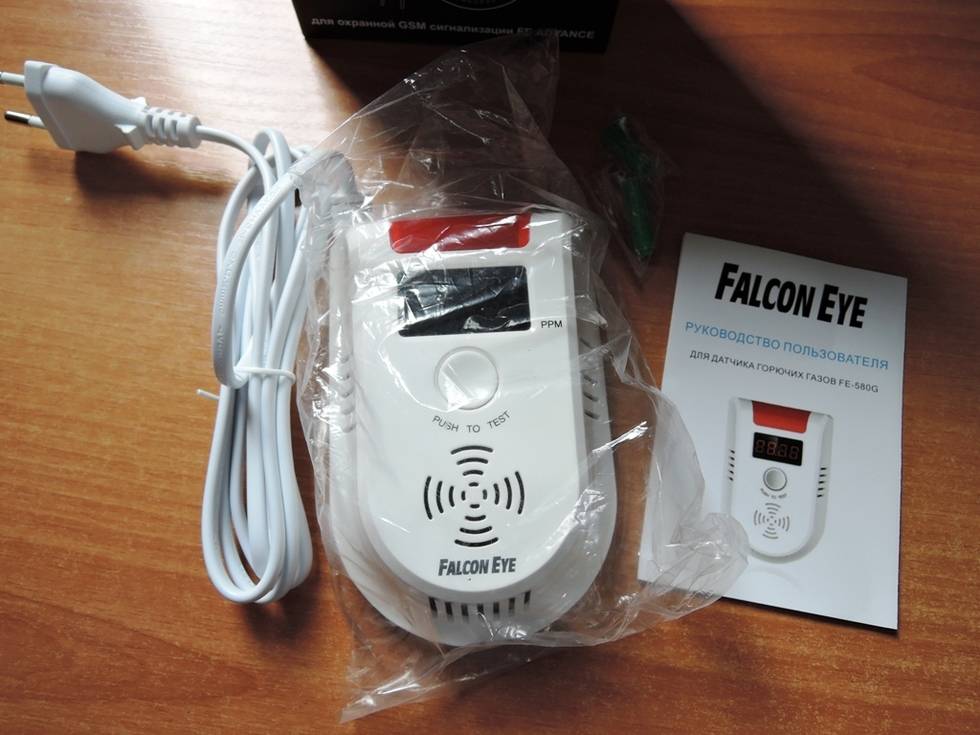

Сигнализатор загазованности. Датчик утечки газа бытовой. Сигнализатор утечки газа.

⇆

Для надежной защиты дома от загазованности очень важно правильное устройство и эксплуатация систем вентиляции. Когда кухонную вытяжку над плитой присоединяют к единственному на кухне каналу естественной вентиляции, то фильтры, клапаны и вентилятор в кухонной вытяжке практически перекрывают естественную тягу в канале вентиляции.

Когда кухонную вытяжку над плитой присоединяют к единственному на кухне каналу естественной вентиляции, то фильтры, клапаны и вентилятор в кухонной вытяжке практически перекрывают естественную тягу в канале вентиляции.

Кухня с выключенной вытяжкой остается без вентиляции, что ухудшает воздухообмен во всем доме и создает угрозу накопления газа в помещении.

Далее читайте: «Как правильно сделать естественную вентиляцию на кухне»

Еще статьи на эту тему:

Особенности установки

Установка датчика загазованности зависит от типа устройства и осуществляется при соблюдении некоторых правил. Монтаж бытового сигнализатора можно проводить самостоятельно, придерживаясь инструкции производителя. К каждой модели датчика идет паспорт со схемой установки устройства.

При выборе места для прибора лучше обратиться за помощью к представителям газовой службы. Они знают нормативные документы и могут выбрать правильное место.

Обычно газовые сигнализаторы размещают на стене около приборов, которые работают на газе (вблизи колонки, газовой плиты, котла и счетчика). Расстояние между датчиком и газовым прибором не должно превышать 4 метра.

Как не следует устанавливать газовый датчик:

1. На расстоянии меньше 1 метра от духовок и газовых горелок.
2. В местах высокой запыленности.
3. Близко к окнам или вентиляционным каналам.
4. Около мест хранения бензина, красок, растворителей.
5. Вблизи неизолированных дымоходов.

Промышленные сигнализаторы устанавливаются газовыми специалистами по специальной технологии.

Что такое электромагнитный клапан-отсекатель. Его типы

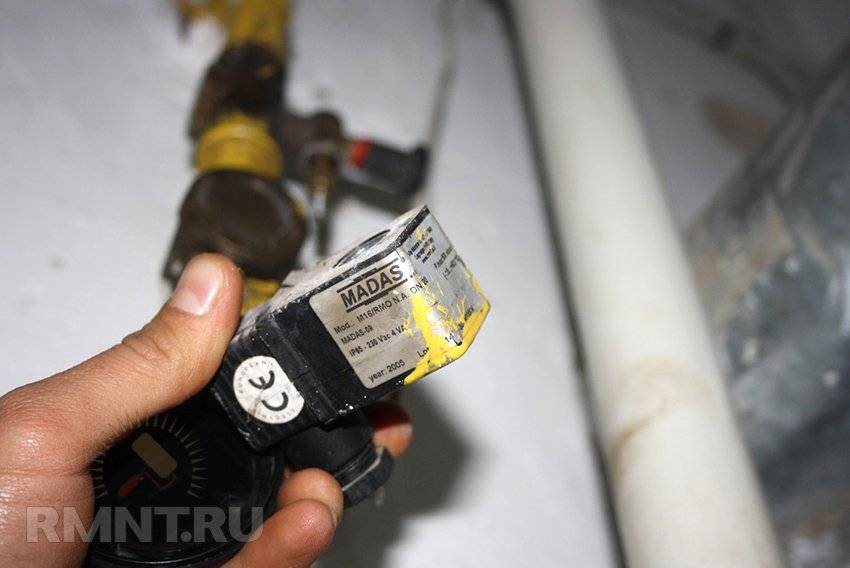

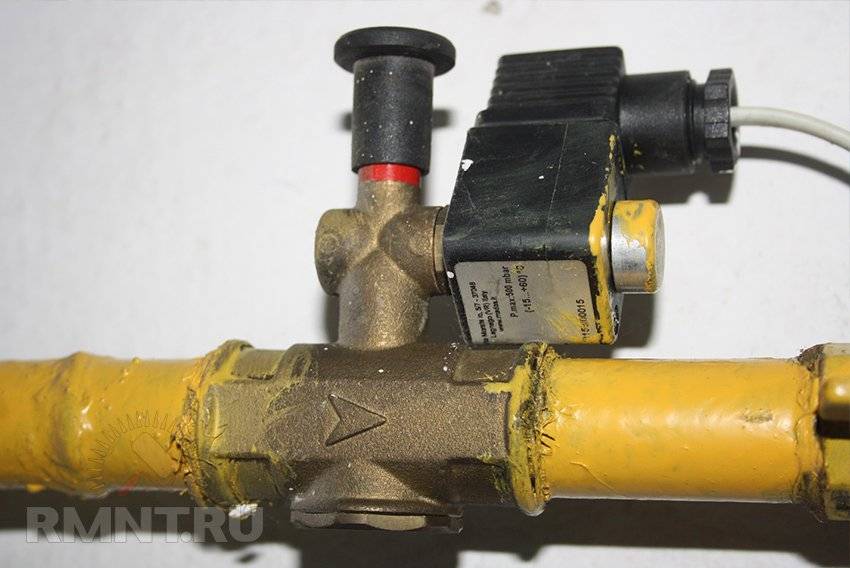

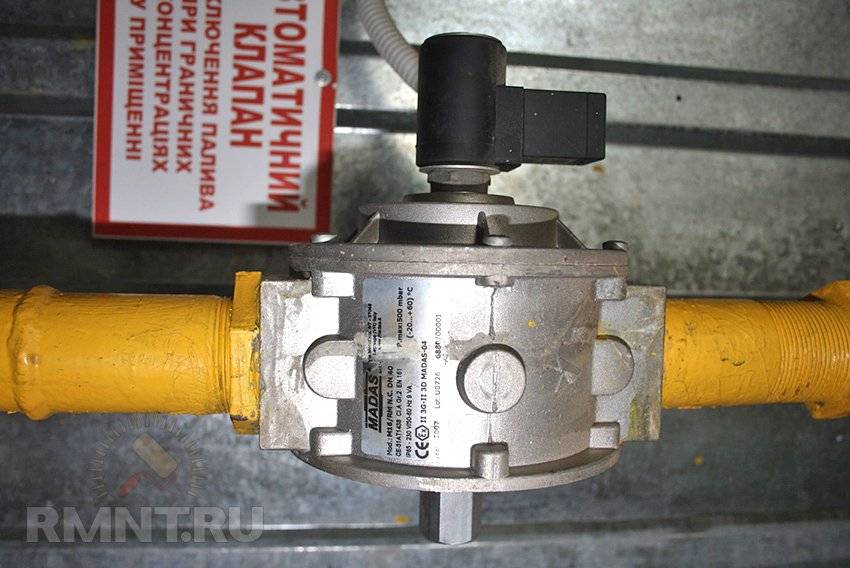

Электромагнитный клапан-отсекатель — это устройство, которое монтируется на входе газопровода в помещение и представляет собой клапан, который при подаче электрического сигнала на его катушку, должен перекрыть подачу газа к газовым приборам.

Клапаны-отсекатели отличаются по:

• диаметру условного прохода. Для бытовых нужд зачастую применяются клапана Dn 15, 20, 25;
• питанию. Для бытовых нужд оптимально — 220 В;
• допустимому давлению. Для газопроводов низкого давления — до 500 mbar;
• по типу клапана: нормально открытый и нормально закрытый.

Тип клапана — самая значимая характеристика для работы в комплексе с сигнализатором загазованности.

Нормально-открытый клапан (импульсный) — это клапан с ручным взводом. При работе на его катушку не поступает напряжение. При срабатывании сигнализатора газа на катушку клапана от датчика приходит кратковременный электрический импульс, вызывающий срабатывание датчика и отсечку газа. Обозначение данного вида клапана — N.A.

Нормально-закрытый клапан тоже является клапаном с ручным взводом. Однако для того, чтобы его взвести (открыть), необходимо подать напряжение на его катушку. При срабатывании сигнализатора газа напряжение на катушке пропадает и происходит отсечка клапана. Обозначение данного вида клапана — N.С.

Для бытового применения больше подходит нормально-открытый клапан с питанием 220 В. Это обусловлено тем, что отключение электроэнергии не станет причиной для его срабатывания. Это дает возможность пользоваться энергонезависимыми газовыми приборами (плита, колонка). Также нет необходимости тратить электроэнергию на поддержание клапана в открытом состоянии.

Единственное неудобство с таким клапаном может возникнуть, если он будет работать в комплекте с датчиком газа, который при включении питания автоматически проверяет исправность своих выходов. После включения электроэнергии такой датчик будет посылать импульс к клапану, в результате чего он сработает. При выборе датчика необходимо внимательно изучить последовательность его работы.

Информация по типу клапана, питанию, допустимому давлению и условному проходу указывается на его ярлыке.

Стоимость электромагнитного клапана-отсекателя: тип N.A., 220 В, Pmax: 500 mbar:

Диаметр условного прохода	Стоимость, руб.
Madas Dn 15	1490,00
Madas Dn 20	1515,00
Гросс Dn 20	1360,00
Madas Dn 25	1950,00
Гросс Dn 25	1470,00

Назначение и виды датчиков угарного газа

Основное назначение датчика-сигнализатора загазованности – это контроль уровня горючих газов в воздухе и оповещение об опасной концентрации вещества с помощью световой индикации и звукового сигнала. Различают датчики для определения таких газов, как: метан, пропан и угарный газ. Также существуют комбинированные устройства, которые способны выявлять сразу несколько опасных веществ. Работа типового датчика угарного газа построена по следующему принципу: воздух проходит через чувствительные элементы прибора, а при превышении порога допустимой концентрации токсичных веществ сигнализатор угарного газа подает аварийный световой и звуковой сигналы.

Приборы идентификации угарного газа делятся на 3 типа:

1. полупроводниковые,
2. каталитические,
3. инфракрасные.

Так, например, полупроводниковые датчики изготавливаются на основе новейших микроэлектронных технологий. Такой тип прибора отличает сравнительно низкая цена при массовом производстве, а главное – высокие энергосберегающие и технические характеристики. Производители датчиков стремятся достичь того, чтобы физико-химические процессы, происходящие на поверхности чувствительного слоя, протекали быстро, и всего за несколько секунд датчик мог распознать опасность и предупредить пользователей.

По назначению сигнализаторы загазованности разделяют на: бытовые (подходят для городских квартир, частных домов) и промышленные (устанавливают на производствах, в цехах). Бытовые и промышленные датчики загазованности отличаются: внешним исполнением, комплектацией и зоной контроля. По источнику питания сигнализаторы загазованности разделяют на 2 вида: проводные (подключают к бытовой сети 220 вольт) и беспроводные (имеют встроенный аккумулятор). Также устройства производят с выносным и встроенным датчиком.

Причины загазованности помещения

Правильно работающая система отопления или подогрева воды исключает любое появление угарного или горючего газа в помещении, поэтому загазованность всегда связана с нарушением работы одного или нескольких устройств этой системы. Вот причины появления углеводородов:

• нарушение герметичности резьбовых соединений;
• падение тяги и отказ автоматики котла;
• угасание огня из-за избыточной тяги и отказ автоматики.

Вот причины появления угарного газа:

• падение тяги из-за засорения или разрушения дымохода;
• засорение вентиляционных каналов;
• неправильная работа управляющего блока котла;
• нарушение герметичности камеры сгорания.

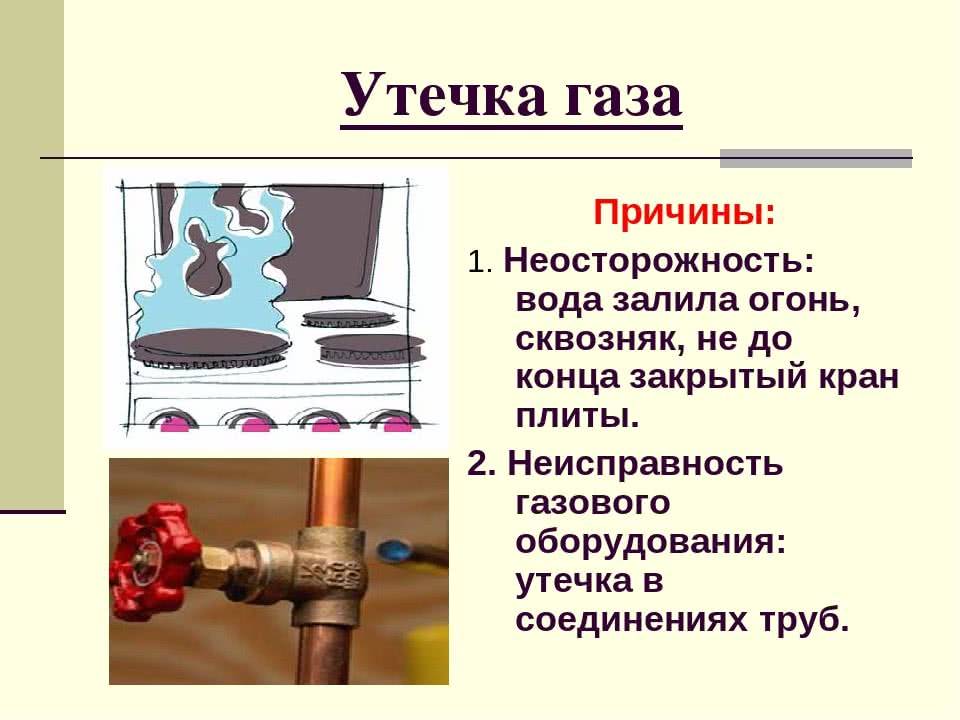

Причины утечки газа

Какой датчик утечки газа лучше

Устройства предназначены для различных целей и обладают особенностями, делающими их оптимальными в разных ситуациях. Купить датчик утечки газа для дома или любого другого помещения можно только после комплексного анализа условий, в которых он будет использоваться. После этого можно анализировать характеристики и отзывы покупателей, сопоставляя их со своими требованиями. Чтобы упростить процедуру выбора, специалисты vyborexperta.ru советуют остановиться на некоторых из них:

• Xiaomi Mi Honeywell Gas Alarm (JTQJ-BF-01LM/BW) – подходит для использования в бытовых комнатах домов/квартир, так как отлично определяет утечки природного газа и эффективно оповещает об этом пользователя.
• Rubetek KR-GD13 – универсальное высокочувствительное устройство, способное определять утечку большинства существующих газов в любых помещениях.
• First Alert OneLink GLOCO-500 – многофункциональное устройство, способное значительно улучить общее качество воздуха в помещении, параллельно предотвращая утечки газа.
• Страж Bradex – доступный аппарат с высокой чувствительностью, оптимальный для домов/квартир, в которых постоянно кто-то находится.
• Alfa 501 – универсальный датчик, поддерживающий функцию автоматического закрытия газового клапана, что обеспечивает мгновенное перекрытие газового потока в случае утечки.
• Testo 317-2 – мобильный датчик утечек, который можно удобно использовать на выездных проверках.

Из описанного можно увидеть, что каждое из устройств оптимально подходит для определённых ситуаций. В рейтинге содержатся только лучшие датчики утечки газа, из которых легко можно выбрать ту модель, что подходит под конкретные условия использования.

Виды газосигнализаторов и их функции

Сигнализаторы загазованности используются в помещениях бытового назначения, в топочных, котельных, на промышленных объектах. В зависимости от их назначения различают бытовые и промышленные. Первые устанавливают степень загазованности и срабатывают в случае, если концентрация газа превышает заданные параметры. Вторые имеют более сложную конструкцию и представляют собой целые комплексы датчиков и пультов управления для измерения и отображения концентрации газов в воздухе. Газосигнализаторы бытового типа могут контролировать концентрацию окиси углерода, пропана и метана.

Многоканальный газосигнализатор может быть установлен для определения метана и угарного газа

Приборы могут определять наличие в воздухе нескольких газов, например, окиси углерода и метана. Такие модели хорошо подходят для монтажа в помещениях, где установлено отопительное оборудование. Устройства могут различаться типом питания. Чаще всего используют сигнализаторы на 220 В.

Газосигнализаторы могут быть автоматического и ручного действия. Измерения уровня загазованности строятся на разных принципах:

• физический метод анализа;
• физический метод анализа с физическими реакциями;
• физический метод анализа с физико-химическими реакциями.

Кроме подачи звуко-светового сигнала об уровне загазованности, превышающем заданный, бытовые сигнализаторы могут выполнять и другие функции:

• обеспечивать срабатывание электромагнитного клапана-отсекателя, перекрывающего поступление газа;
• возможность подключения реле, управляющего вытяжным вентилятором, оповещателем, отправляющим на диспетчерский пульт специальный сигнал, и другими устройствами;
• возможность подключения дополнительного оборудования;
• автономные источники питания;
• функция самодиагностики, предоставляющая информацию о состоянии прибора и его элементов.

Очень полезной будет функция памяти у некоторых моделей, чтобы сохранять результаты замеров.

Некоторые виды сигнализаторов определяют уровень содержания в воздухе нескольких газов. Такие модели называют комбинированными

Газосигнализаторы для котельной

Котлы и другие тепловые устройства работают на жидком, газообразном и твердом топливе, при сгорании которого в производственных помещениях может появляться избыточное количество метана и угарного газа. Это грозит отравлению персонала и возникновению взрывоопасной ситуации. Датчики загазованности в котельной позволяют своевременно определять высокую концентрацию газов и предотвращать чрезвычайные ситуации. Все котельные обязательно снабжаются сигнализаторами контроля газа с соблюдением следующих требований:

• датчик должен работать беспрерывно;
• чувствительность прибора должна быть избирательной;
• наличие в аппарате программы включения/выключения аварийной вентиляции пока концентрация метана и угарного газа не достигнет нормального значения;
• сигнализации от нескольких приборов должны подсоединяться к общему пульту;
• наличие сертификата соответствия ГОСТ;
• прибор должен обладать безопасной конструкцией и иметь максимально продолжительный срок службы.

Требования к проектированию, монтажу (установке), наладке приборов контроля содержания СО в помещениях котельных:

В котельных с постоянным присутствием обслуживающего персонала датчики приборов контроля устанавливаются на расстоянии 150-180 см над уровнем пола или рабочей площадки там, где пребывание оператора вероятно и продолжительно во время рабочей смены. Это место за рабочим столом в зоне дыхания у фронта котла.

В котельных, полностью автоматизированных, обслуживание которых осуществляется периодически, датчики приборов контроля устанавливаются у входа в помещение, а сигнализация от прибора контроля выводится на пульт дежурного оператора.

При установке приборов (сигнализаторов/газоанализаторов) в котельных залах с несплошными междуэтажными перекрытиями каждый этаж следует рассматривать как самостоятельное помещение.

На каждые 200 м2 помещения котельного зала следует устанавливать 1 датчик к прибору контроля, но не менее 1 датчика на каждое помещение.

Датчики приборов контроля (сигнализаторов/газоанализаторов) необходимо устанавливать не ближе 2 м от мест подачи приточного воздуха и открытых форточек. При установке датчиков следует учитывать требования инструкции завода-изготовителя по монтажу, которые должны максимально исключить отрицательное влияние на точность измерения концентрации СО от движущихся потоков воздуха, относительной влажности в помещении котельной и тепловых облучений.

Датчики приборов контроля (сигнализаторов/газоанализаторов) от попадания на них влаги необходимо защищать установкой защитного козырька.

В запыленных помещениях необходимо предусматривать установку датчиков с фильтрами от пыли. Периодическая очистка загрязненных фильтров должна осуществляться в порядке, предусмотренном производственной инструкцией.

Проектами вновь строящихся котельных должна предусматриваться установка приборов контроля СО в помещениях котельных.

Установка приборов контроля (сигнализаторов/газоанализаторов) в действующих и реконструируемых котельных должна осуществляться владельцем этой котельной в сроки, согласованные с территориальным органом Госгортехнадзора России.

На российском рынке представлен ряд отечественных и зарубежных приборов для контроля СО и СН4, в разной степени отвечающих изложенным выше требованиям.

Как выбрать?

Первое, что следует знать – какой конкретно газ вас будет интересовать. Обычно такие модели рассчитаны на обнаружение угарного газа. Но существует немало моделей, которые обнаруживают природный газ, углекислый или пропан. И практически нет моделей, которые могут обнаруживать несколько видов газа сразу. Второй момент, который будет важен при выборе – категория устройства. То есть будет это вариант с инфракрасными датчиками, решение на полупроводниковой основе либо электрохимический анализатор.

Для дома будет наилучшим инфракрасное устройство или вариант на полупроводниковой основе. Не стоит покупать электрохимический датчик, так как он имеет в своем составе химические вещества, которые могут навредить окружающим при неправильной замене или эксплуатации. Третий момент, который также будет важен, – это физические размеры устройства. Оно должно быть таким, чтобы его можно было установить в необходимое место.

Отсекающий газовый клапан с управлением электрическим импульсом

Бытовые сигнализаторы загазованности обычно предназначены для работы с отсекающим газовым клапаном с импульсным управлением. Клапан удерживается в открытом положении механической защелкой. Защелка освобождается и клапан закрывается если на катушку электромагнита подается короткий импульс тока от сигнализатора загазованности. Сигнализатор может формировать управляющий импульс электрического тока, как при наличии питающего напряжения, так и в момент его отключения.

Если на клапан от сигнализатора приходит закрывающий импульс и при срабатывании датчика загазованности и  при отключении от электроэнергии, то алгоритм работы клапана соответствует нормально закрытому.

Если сигнализатор посылает импульс на закрытие клапана только по сигналу датчика загазованности, то клапан работает как нормально открытый. При отключении электроэнергии клапан подачу газа не перекрывает.

Алгоритм работы такого клапана можно менять, изменяя соответствующие настройки сигнализатора загазованности.

Как правильно выбрать запорный отсекающий клапан

При выборе комплекта оборудования запорный клапан выбирают по следующим параметрам:

• диаметру газовой трубы в месте присоединения клапана: 1/2″ (Д_у 15),  3/4″ (Д_у 20), 1″ (Д_у 25), 1_1/4» (Д_у 32), 1_1/2» (Д_у 40), 2″ (Д_у 50);
• по нормальному положению клапана: нормально открытый или нормально закрытый;

Тип клапана, нормально открытый или закрытый, выбирают из следующих соображений:

Для газового котла или водогрейной колонки, которые прекращают работу в случае отсутствия напряжения в электросети и автоматически возобновляют работу после подачи напряжения, на газопроводе устанавливают нормально открытый клапан.

Товары для строительства и ремонта

⇆

На газопроводе для газовой плиты, а также котла или колонки, работа которых не зависит от наличия напряжения в электросети, монтируют нормально закрытый клапан. Такой клапан будет перекрывать подачу газа на время отсутствия электроэнергии в доме. Это необходимо, так как при отключении электроэнергии сигнализатор загазованности работать не будет и дом, квартира останутся без его защиты.

Чтобы не испытывать дискомфорт от отсутствия в доме и света и газа, рекомендуется сигнализатор загазованности подключать к электросети через ИБП — источник бесперебойного питания.

Особенности и виды бытовых датчиков газа

По своей сути датчик утечки газа представляет собой небольшое, иногда мобильное устройство, которое реагирует на изменение состава воздуха в помещении. Специальный запорный элемент (клапан), дополняющие прибор, дает возможность вовремя останавливать подачу топлива, если его избыток обнаружен в воздухе.

Устройство для контроля протечки газа, снабженное запорным клапаном, может оповещать владельцев об утечке с помощью звуковых или световых сигналов. Некоторые модели могут работать в системе «Умный дом».

Газоанализаторы, которые интегрируются в систему «умного дома», способны информировать владельца об утечке путем отправки сообщений. Дополнительно установка специального приложения на смартфон позволяет контролировать состояние воздуха в режиме реального времени

Наличие отсекателя делает работу газоанализатора предельно автономной: датчик без участия человека самостоятельно перекроет подачу газа, что особенно удобно, если владельцев жилья нет дома. Дополнительно современные устройства могут включить принудительную вентиляцию в помещении и передать сигнал о возникновении аварийной ситуации в соответствующие службы.

Само устройство состоит из основных функциональных узлов.

• первичный преобразователь — датчик, который улавливает газ в окружающем воздухе и фиксирует его концентрацию;
• измерительный модуль — считывает информацию с первичного преобразователя и сравнивает ее с допустимыми номинальными величинами;
• исполнительный узел — клапан, который непосредственно останавливает подачу голубого топлива;
• элемент питания — сетевой блок, аккумулятор или гальванический элемент.

Датчик может реагировать на различные виды газов, благодаря чему детекторы можно классифицировать по типу поглощаемого топлива.

Приборы могут быть следующего типа:

• анализаторы содержания природного газа;
• детекторы углекислого газа;
• датчики по выявлению угарного газа;
• комбинированные устройства, реагирующие на разные газы.

Последний тип является более популярным, так как дает возможность в полной мере отслеживать безопасность состава воздуха.

Датчики утечки газа комбинированного типа обычно распознают наличие в воздухе метана и угарного газа, сигнализируя о превышении допустимой концентрации этих веществ

Дополнительно современные приборы разделяют и по способу определения концентрации газа:

1. Каталитические газоанализаторы (или термокаталитические) – у них поверхность чувствительного элемента покрыта слоем катализатора (диоксидом олова, платины, палладия). Газ, концентрация которого повышается при утечке, окисляется кислородом воздуха, что вызывает нагрев. Что, в свою очередь, является сигналом для срабатывания датчика.
2. Полупроводниковые детекторы срабатывают при резком понижении сопротивления чувствительного элемента, выполненного на основе оксида олова. Сопротивление снижается при повышении концентрации СО, который доокисляется. Для обеспечения быстродействия сенсора в его конструкции предусмотрен нагреватель – резистивный слой из инертных материалов.
3. Электрохимические датчики с твердотельным или жидким электролитом – у первых используется твердый электролит связке с нагревателем, а у вторых в качестве чувствительного элемента выступает кислотный или щелочной раствор.
4. Инфракрасные датчики устанавливают текущую концентрацию топлива, анализируя среду, которая находится в пределах инфракрасного спектра.

По способу питания газоанализаторы бывают проводными и беспроводными. Первые работают от сети и зависимы от наличия электроэнергии. Датчики второго типа функционируют благодаря аккумулятору, являются более надежными благодаря своей автономности.

Оснащение прибора клапаном-отсекателем значительно расширяет функционал устройства и делает его эксплуатацию более рациональной. Ведь всего один вовремя сработавший запорный клапан может спасти десятки жизней. Поэтому на принципах работы этого узла стоит остановиться подробнее.

Заключение

Выбрав подходящий сигнализатор утечки газа, помните, что раз в год нужна проверка от специальной организации. Эта контора должна сделать метрологическую поверку датчиков. Делается это для обеспечения безопасности, чтобы убедиться в работоспособности и исправности техники. Следите за чувствительным элементом, у него есть свой срок годности, который обозначает производитель, и когда он заканчивается, требуется замена. Прибор для обнаружения утечки газа необходимо содержать в чистоте, оберегая от скапливания пыли, пепла, копоти и другого мусора. Аккуратно проходитесь влажной салфеткой, не допуская повреждений.

Грамотно подобранный и правильно установленный датчик обеспечит вам душевное спокойствие, уберет тревожность. Так что, позаботиться о таком датчике выгодно не только с целью безопасности, но и ради душевного спокойствия.
