Обустройство вентиляции на потолок: виды вентиляционных систем и особенности их обустройства

Организация притока свежего воздуха с помощью приточных клапанов.

Приточный вентиляционный клапан без функции подогрева воздуха лучше всего смонтировать над батареей отопления. Таким образом холодный воздух, поступая в комнату, будет смешиваться с теплым воздухом, который подымается от батареи отопления, и, следовательно, нагреваться.

Также существуют приточные клапаны, устанавливаемые на пластиковые окна. Монтаж такого клапана нужно обговаривать еще на стадии заказа окна, так как такая процедура довольно трудоёмкая. Но при наличии желания и инструмента его можно установить самостоятельно. Информацию по его установке можно найти в сети интернет.

Нормативные требования к вентиляции квартир

Исследования причин тепловых потерь доказывают, что 1/3 проблем составляет вентиляция. Монтаж пластиковых окон положительно сказывается на экономии тепла, но снижает обмен воздуха. Последнее негативно влияет на человека – низкая работоспособность, быстрая утомляемость, раздражительность, болезненность.

Нормативы приведены в СНиП 2.08.01-89 «Жилые здания» и 2.04.05-91 «Отопление, вентиляция и кондиционирование». Отсутствие вентиляции ведет к влажности, появлению грибка и плесени. Последние портят поверхности, провоцируют появление или обострение заболеваний аллергического характера.

Правила вычисления минимального объема воздухообмена

Минимальная отметка воздухообмена для основных комнат – 3 м3/час на 1 м2. Вспомогательные помещения требуют следующего объема:

  • раздельные санитарно-гигиенические комнаты, кладовая, гардероб – 25 м3/час;
  • кухня с электрической плитой – 60 м3/час, с газовой – 90 м3/час.

В соответствии с ГОСТ 30494-96, температурный показатель жилого пространства: летом – от 22 ºС до 25 ºС, зимой – от 20 до 22 ºС.

Как обеспечить циркуляцию воздуха

В поступлении свежего воздуха нуждаются кухня и спальня, а в удалении – ванная, санузел (условие закреплено в СП 54.13330.2016). Взаимообмен между техническими помещениями и остальной квартирой следует исключить. При составлении схемы воздухообмена нужно опираться на планировку жилья. Поступление свежего воздуха обеспечивают помещения с окнами, а отток – вентиляционные шахты.

Потолочная вентиляция с помощью вытяжных вентиляторов

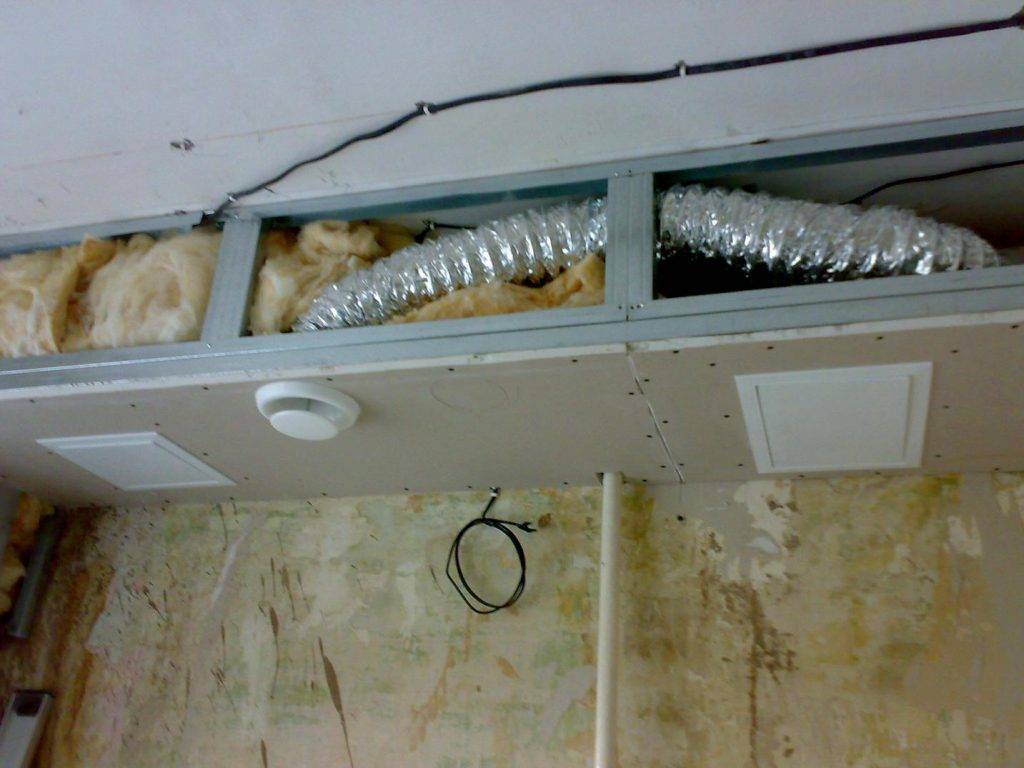

Вентканалы прячутся в потолочных коробах , также как и в дизайнерских потолках

Осевые вентиляторы, можно использовать как для натяжных потолков, так и для подвесных. Их монтируют как на стене, так и на потолке. При выборе устройства необходимо учесть следующие характеристики:

  • уровень шума;
  • производительность;
  • защищенность от попадания влаги.

В последнем варианте актуально попадание брызг во время купания в ванной. У потолочных вентиляторов может быть монтирован обратный клапан. Он препятствует попаданию «отработанного воздуха» обратно в помещение при выключении прибора. Дорогие модели вентиляторов снабжены следующими дополнительными функциями:

  • таймер включения и выключения;
  • датчиками движения;
  • гидростатом.

Такие вентиляторы принудительно прогоняют необходимое количество приточного воздуха в туалете или ванной. Именно в этом помещении уровень влажности выше нормы. Естественная вентиляция не может обеспечить такой объем, появляются застои воздуха, особенно это проявляется в межсезонье.

Монтаж вентилятора

Механическое устройство встраивается в подвесной потолок. Дополнительная вентиляционная труба будет присоединяться одним концом к вентилятору, а другим к вентшахте. Воздуховод может быть гофрированный или жесткий из ПВХ. Прежде всего, устанавливается воздуховод, а следующим этапом является монтаж системы для подвесного натяжного потолка. Когда пленка натянута, в ней следует вырезать отверстие равное диаметру сечения воздуховода. Оно оборудуется защитным кольцом, и не допустит расползание пленки натяжного потолка. Прибор присоединяется к воздуховоду, а затем закрепляется декоративный корпус.

Решетка для потолочной вентиляции

Если потолок реечного типа, то необходимо сделать замеры вентилятора, нанести отметки на рейки в потолке. С помощью подручных средств вырезать отверстие в намеченных местах. Далее следует подсоединить воздуховод к вентилятору и закрепить прибор.

Виды механических систем вентиляции

Прежде чем заниматься сооружением системы искусственного воздухообмена важно ознакомиться с основными типами вентилирования и их применением для конкретных помещений. В зависимости от назначения, различают следующие типы вентиляционных систем:

В зависимости от назначения, различают следующие типы вентиляционных систем:

  1. Приточная. Обеспечивает принудительный приток уличного воздуха в помещение, при этом поступающие воздушные массы могут не только нагреваться или охлаждаться, но и очищаться от микрозагрязнений.
  2. Вытяжная. Предназначена для быстрого и эффективного удаления загрязненного воздуха из помещения. Такая вытяжная вентиляция зачастую устанавливается в потолке ванной комнаты или кухни, где наблюдается наибольшая концентрация запахов и влаги.
  3. Приточно-вытяжная. Комбинированная вентиляция, обеспечивающая одновременный приток и вывод воздуха искусственным путем. Наиболее эффективными считаются установки с рекуператором, позволяющие утилизировать тепло отработанного воздуха и отдавать его поступающему потоку.

Если две первые системы устанавливаются только в конкретных помещениях (кухня, туалет), то приточно-вытяжная вентиляция предназначается для обслуживания всех комнат в квартире или доме.

Каждая из систем имеет свои особенности установки и эксплуатации, которые следует внимательно изучить перед тем, как составлять проект вентилирования комнаты или постройки.

К примеру, нет смысла устанавливать приточно-вытяжную систему в маленькой квартире с одной комнатой, если можно выбрать бюджетный вариант – приточную вентиляцию.

Способы маскировки труб

Вместо гофры можно использовать пластиковую трубу круглого или прямоугольного сечения, подходящего размером по диаметру канала. Для соединения коротких отрезков используются переходники различной конфигурации. Минусом пластикового трубопровода является потеря тяги при его длинной протяженности. Поэтому использовать такой пластиковый короб рекомендуется только при наличии вентиляционного отверстия рядом с вытяжкой.

Декорировать гофрированный рукав можно следующими способами.

  • Коробом из гипсокартона. Сооружается на каркасе из металлических профилей и затем окрашивается в цвет, соответствующий дизайну кухни.
  • Встраиваемой мебелью. Воздуховод неприметно размещается в стенках высокого навесного шкафа, подвешенного над плитой. Этот вариант подойдет в случае встроенной вытяжки, закрепленной в нижней части такого шкафа.

Оба варианта можно обыграть освещением из светодиодных элементов, что прибавит уюта и яркости освещения в кухне.

  • Карнизом кухонного гарнитура. Вытяжную трубу пропускают вплотную к стене по верху кухонной мебели, и она становится закрытой за карнизом.
  • Подвесным или натяжным потолком. В данном случае гофрированная труба будет полностью скрыта. Высота потолка потеряет от 13 до 15 см.
  • Декоративными элементами или покраской гофры, которая будет выступать элементом интерьера кухни.

Если ваша кухня оформлена в стиле хай-тек, алюминиевую гофру можно оставить так как есть, без маскировки. Она хорошо сочетается с этим стилем.

Вентиляция в натяжном потолке

  • Такой потолок не только красивый – он позволяет скрыть установку громоздких вентиляционных каналов. При всем при он этом не служит препятствием для функционирования воздуховодов.
  • Плюсом является то, что вентиляционная система под таким потолком монтируется в любом удобном месте. Ведь под натяжным полотном любая инженерная конструкция все равно не будет видна.
  • Для натяжного потолка можно использовать перфорированное полотно. В этом случае воздух будет беспрепятственно циркулировать по обе стороны натяжного полотна.
  • Еще одним вариантом обеспечения хорошего воздухообмена – это монтаж диффузоров. Они представлены разных цветов и форм.

Особенности монтажа решетки

Прежде чем устанавливать натяжной потолок, стоит заранее наметить места, где будут монтироваться диффузоры. Сделать платформу из фанеры или другого листового материала. Размер ее должен совпадать с проемом вентиляции. Необходимо позаботиться о том, чтобы плоскость платформы не выпячивалась за пределы натяжного потолка. Когда натяжная пленка будет установлена, необходимо в намеченных местах закрепить вентиляционную решетку. А далее порядок работ такой:

  • найти под декоративным полотном намеченное место для решетки;
  • приклеить проекторное кольцо;
  • предварительно убрав остатки клея надеть сверху диффузор.

При принудительной и естественной вентиляции такие элементы монтируются одинаково. Главным правилом является герметичность венткнала. В месте крепления закладной к мотору вентилятора шурупы проклеиваются, чтобы не испортить полотно накладного потолка.

Как сделать самостоятельно: пошаговая инструкция

Перед установкой проверьте работу системы вентиляции. Для этого откройте окно и дверь, положите лист бумаги к вентиляционным решеткам. Если бумага отклоняется в сторону стены, это означает, что каналы чистые и работа системы будет эффективной. Профилактическое обслуживание и очистка вентиляционных систем является обязанностью управляющей компании. Подготовительная работа:

  1. Сбор информации, элементарные расчеты. Рассчитайте коэффициент воздухообмена в доме, руководствуясь стандартами SNiP. Нарисуйте схему движения воздушных потоков.
  2. Приобретение необходимого оборудования, подготовка материалов.
  3. Точные расчеты запланированной работы. Необходимо выяснить, в каком направлении будут расположены вытяжные трубы, какой тип вытяжки будет использоваться. Для этого необходимо изучить схему, рассчитать параметры помещения.

Когда все схемы составлены, принимается решение о типе вентиляции, затем приступаем к расчету параметров, выполняем детализацию. Необходимо рассчитать поперечное сечение вентиляционных каналов. Для этого необходимо учитывать параметры обменного курса, объем помещений и скорость бесшумного движения воздуха. Расчеты могут быть выполнены экспертом:

  1. Рассчитывается поперечное сечение канала и полученные размеры заносятся в диаграмму.
  2. В зависимости от типа и раздела составляется список необходимых компонентов системы. NoteDetailing – это подробный список всего, что необходимо для правильной установки. В данном случае под этим термином понимается сборка всех компонентов с размерами, производительностью и скоростью.
  3. Рассчитывается сопротивление каждой секции системы. Только в этом случае выбираются вентиляторы. Здесь, однако, учитывается также уровень шума и возможность его снижения путем выбора малошумных, маломощных конструкций.
  4. Расчитывается стоимость компонентов системы. Иногда на этом этапе система расчетов терпит неудачу, так как желания не всегда совпадают с финансовыми возможностями.
  5. Новое выравнивание для понимания фактических возможностей, сопоставимых с целью.
  6. Нарисуйте окончательный проект во всех деталях. Не забывайте об узлах проходов воздуховодов через стены или потолок, расходных материалах и изоляции, вентиляционных решетках, диффузорах, разъемах, дополнительных деталях, необходимых для завершения всей работы.

Важно точно определить, где сделать отверстия для установки системы вентиляции. Рекомендуется составить схему, показывающую маршруты притока и вытяжки воздуха

Определите тип вентиляции. Для этого рассчитайте преимущества установки блока питания или комбинированного блока. Теперь необходимо купить необходимое оборудование и правильно его установить. После того, как система заработает, нужно ее проверить. При наличии дефектов необходимо сравнить их с графиком и еще раз рассчитать параметры. Могут использоваться регенераторные системы, которые выполняют несколько функций при одном открытии: обеспечивается поток воздуха и беспроблемный дренаж. Система регенератора нагревает и охлаждает воздух в нужном количестве и при нужных условиях.  Измерительные инструменты для работы:

  • тормозные суппорты;
  • кухонные плиты;
  • датчики.

Пластиковые части коробки весят очень мало и поэтому не требуют дополнительного крепления. Установка выполняется путем армирования с помощью зажимов внутри коробки. Пенопластовые экраны или вставки из пенопласта вставляются на проходах через конструктивные элементы (стены, перегородки). Это необходимо для поддержания тишины во время процесса вентиляции. Элементы, расположенные над шкафами, должны быть закреплены кронштейнами или саморезами. Вся конструкция крепится к потолку с помощью кронштейнов. Они должны быть выбраны в соответствии с размером канала. Расстояние между крепежными элементами – не более 1 метра. Примечание Для обеспечения герметичности соединительных конструкций используется силиконовый герметик. Не используйте жидкие гвозди или клей, так как состав материалов, из которых они изготовлены, не позволит демонтировать конструкции.

Особенности монтажа механической вентиляции

В механической системе вентиляции воздушные массы приводятся в движение за счет электрических вентиляторов. Подобная особенность позволяет устанавливать сложные системы, которые имеют большую протяженность и сложную сеть каналов. Отводы могут иметь вертикальные и горизонтальные участки, что предоставляет широкие возможности при проектировании.

При принудительной вентиляции в каналах тоже возникают потери давления, но они компенсируются за счет увеличения мощности вентилятора. Такая система позволяет обеспечить приток свежего воздуха во все помещения и делает ее независимой от качества тяги. Механический тип вентиляции предоставляет широкие возможности для автоматизации, так как современные вентиляторы обладают большим количеством дополнительных функций. В число наиболее распространенных входит:

  • регулировка показателей скорости;
  • направление воздушных потоков;
  • изменение температурного режима.

Подобные функции позволяют варьировать скоростью воздушных потоков и повышают удобство эксплуатации системы. Они дают возможность устанавливать в каждом помещении комфортную атмосферу в зависимости от личных пожеланий и потребностей обитателей дома.

Монтаж вентиляционной установки

Вентиляционная установка – это сборный вентиляционный узел приточно-вытяжной вентиляции, управляемый контроллером. Монтируется на кронштейнах по внутренним стенам, потолкам.

Основные  наборные элементы установки: контроллер, воздуховоды, вентиляторы, калориферы, фильтры и шумопоглотители.

С помощью контроллера задаются параметры температуры, уровень шума, интенсивность работы вентиляторов. Более продвинутые системы подключаются к системе «умный дом» и могут регулировать уровень фильтрации, устанавливают режимы работы в различное время года или даже суток.

Основные характеристики:

  • производительность;
  • статическое давление;
  • уровень шума;
  • степень фильтрации;
  • функции системы.

В стандартных квартирах 35-60 кв.м. можно ориентироваться на производительность 200-350 куб.м./час; 70-130 кв.м. – 300-500 куб.м./час.

Статическое давление зависит от степени сложности воздухотрассы, количества фильтров и решеток, для квартир до 90 м2 –от 450 Па.

Кроме наборных элементов для комнат площадью до 100 м2 возможен вариант индивидуальной переносной установки.

Приточно-вытяжные системы – какую выбрать?

Такой вид вентилирования позволяет сбалансировать потоки воздуха, циркулирующие между помещением и внешней средой. Приточно-вытяжная система выводит из комнаты загрязненный воздух, и одновременно с этим обеспечивает приток свежего воздуха.

Существует несколько систем приточно-вытяжной вентиляции, каждая из которых имеет свою уникальную комплектацию и функциональные особенности

При выборе такой системы важно учитывать не только габариты комнат, но и степень их естественного проветривания

Вариант №1 – вентиляция с рекуператором

Представленная система позволяет значительно экономить на электроэнергии в зимний период. В данном случае отработанный воздух не просто выводится из жилья, а еще и проходит через теплообменный блок, оставляя там свое тепло для холодного уличного воздуха. То есть, помещение насыщается свежим воздухом, подогретым теплом, полученным из загрязненного комнатного воздуха.

Этот процесс обеспечивается рекуператором. В зависимости от области применения, он бывает двух видов: пластинчатый и роторный. Первый используется в областях с умеренным климатом, где зимой не бывает сильных морозов. Вентиляционные установки, применяемые в регионах с более холодными зимами, рекомендуется оснащать роторными рекуператорами.

Поскольку такая система позволяет значительно снизить расходы электроэнергии, ее зачастую устанавливают в крупных объектах: загородные коттеджи, офисы, гостиницы и рестораны. Это идеальный вариант для двухэтажного дома, благодаря чему хозяева также смогут сэкономить не только на электроэнергии, но и на отоплении.

Вариант №2 – система с кондиционированием

В одном теплоизолированном блоке такая система объединяет вентиляцию и кондиционер, обеспечивая прямую подачу нагретого или охлажденного воздуха. Включает в себя несколько режимов мощности, которые выставляются зависимости от перемены температуры внутри жилого помещения.

Такие принудительные системы вентиляции зачастую устанавливаются в подвесном потолке, что позволяет замаскировать саму конструкцию. Благодаря незначительной степени шума, приточно-вытяжную систему можно разместить в любой комнате, даже в детской спальне.

Подобные конструкции представляют собой компактный моноблок, поэтому необходимость во внешних сетях трубопровода отпадает.

Высокая мощность позволяет устройству очищать воздух и регулировать температуру внутри больших помещений, таких как загородные коттеджи, офисы и большие залы. При установке такой системы в собственном доме вам не придется заниматься сборкой устройства с нуля и возиться с воздуховодами.

Неприятные последствия отсутствия вентиляции

Если вентиляционные решетки для натяжных потолков не установлены, то провисание ткани, вызванное намоткой и надуванием, является лишь частью возможных проблем. Накопление конденсата на поверхности основания приводит к появлению и немедленному развитию плесени, грибков. Это означает, что жители квартиры начнут болеть, появятся патологии: аллергии, мигрени и т.д.

Если в подвесном потолке, покрывающем несущую поверхность древесины, не создать вытяжку, то древесина начнет гнить, быстро портиться и развалится на части. Это может произойти даже при минимальном скоплении влаги, особенно если над помещением находится необогреваемая мансарда. В этом случае конденсат не будет высыхать очень долго, угрожая прочности всей конструкции.

Особенности строительства вентиляции

У каждого будущего домовладельца есть два основных варианта обустройства вентиляции – через отверстия в фундаменте и через приточно-вытяжную систему с выводом на кровле. Каждая разновидность систем проветривания для подвалов имеет свои преимущества и недостатки. По утверждению специалистов, наиболее эффективной является приточно-вытяжная вентиляция. Она подходит для любых фундаментов – монолитных, свайных и столбчатых. Но, ее основной недостаток – это дороговизна и сложность монтажа. Целесообразнее создавать приточные отверстия для вентиляции еще перед заливкой самого фундамента. А вытяжные воздуховоды следует выводить на крышу.

Более просто и дешево обеспечить в фундаменте проветривание можно вентиляционной парой продухов. Через них, в цоколь здания будет проникать свежий воздух и при помощи естественной тяги, выталкивать влагу за пределы подвала. Монтаж таких отверстий имеет свои особенности:

  • Приточные и вытяжные отверстия устанавливают на противоположных стенах.
  • Один продух должен иметь площадь не менее 25 кв. см. Для больших строений с монолитным фундаментом делается несколько пар таких отверстий.
  • Для подвалов с перегородками, продухи монтируются и в них.
  • Чтобы проветривание было максимально эффективным, необходимо провести расчет вентиляции. Общая площадь всех отверстий должна составлять 1/400 часть площади основы всего дома. То есть, на каждые 100 кв. м. фундамента приходится 0,25 кв. м. отверстий.

Чтобы сделать вентиляцию эффективной не менее важно качественно утеплить здание изнутри, а также провести гидроизоляционные работы. Касаются такие мероприятия не только стен, но и пола

В зимний период, утепленные, влагозащищенные и проветриваемые частные дома, позволят не только избежать образования конденсата, но и обеспечат в подвале сухость и теплоту.

Для таких фундаментов достаточно двух продухов. Но, если будет необходимо вентилировать фундамент жилища расположенного в низине, потребуется дополнительный монтаж вентиляционных отверстий.

Принцип работы вентиляции приточного типа

Хороший воздухообмен в жилом помещении просто необходим. Организовать эффективное проветривание дома естественным образом удается далеко не всегда. В такой ситуации приточная вентиляция считается одним из лучших вариантов для жилых помещений.

Чрезмерная герметизация – характерная особенность современных квартир. Повсеместно устанавливают пластиковые окна, которые, в отличие от деревянных, совершенно не пропускают воздушные массы. Это относится и к входным дверям, которые в закрытом состоянии блокируют и холод, и пыль, и шумы, и свежий воздух.

Частично решить проблему поможет кондиционер с функцией притока свежего воздуха или оконный клапан. Однако они обеспечивают приток только в одну комнату.

Искусственная, иначе механическая, приточная вентиляция представляет собой систему средств, с помощью которых в помещение принудительно нагнетается необходимое количество свежего воздуха. При этом воздушный поток подогревается до комфортной температуры и фильтруется, чтобы удалить возможные загрязнения.

Простейший вариант приточной вентиляционной установки можно сделать своими руками, но эффективность ее работы будет ниже, чем у модели промышленного производства

Виды механических систем вентиляции

Прежде чем заниматься сооружением системы искусственного воздухообмена важно ознакомиться с основными типами вентилирования и их применением для конкретных помещений. В зависимости от назначения, различают следующие типы вентиляционных систем:

В зависимости от назначения, различают следующие типы вентиляционных систем:

  1. Приточная. Обеспечивает принудительный приток уличного воздуха в помещение, при этом поступающие воздушные массы могут не только нагреваться или охлаждаться, но и очищаться от микрозагрязнений.
  2. Вытяжная. Предназначена для быстрого и эффективного удаления загрязненного воздуха из помещения. Такая вытяжная вентиляция зачастую устанавливается в потолке ванной комнаты или кухни, где наблюдается наибольшая концентрация запахов и влаги.
  3. Приточно-вытяжная. Комбинированная вентиляция, обеспечивающая одновременный приток и вывод воздуха искусственным путем. Наиболее эффективными считаются установки с рекуператором, позволяющие утилизировать тепло отработанного воздуха и отдавать его поступающему потоку.

Если две первые системы устанавливаются только в конкретных помещениях (кухня, туалет), то приточно-вытяжная вентиляция предназначается для обслуживания всех комнат в квартире или доме.

Каждая из систем имеет свои особенности установки и эксплуатации, которые следует внимательно изучить перед тем, как составлять проект вентилирования комнаты или постройки.

К примеру, нет смысла устанавливать приточно-вытяжную систему в маленькой квартире с одной комнатой, если можно выбрать бюджетный вариант – приточную вентиляцию.

Выводы и полезное видео по теме

Здесь вы увидите‚ как специалисты выполняют монтаж воздуховодов:

Воздуховоды из пластика и их монтаж:

Важно изначально иметь грамотный проект прокладки воздуховодов. Ознакомившись с видами и особенностями монтажа воздуховодов разных типов‚ можно заняться устройством несложной системы самостоятельно

Громоздкие и сложные в исполнении конструкции лучше поручить профессионалам.

Если же у вас возникли вопросы или вы хотите уточнить какой-то момент по установке воздуховодов, спрашивайте совет – постараемся помочь вам.
