Ошибки газового котла Navien: расшифровка кода поломки и пути решения проблем

Вышла из строя плата управления

Эту непростую для точного диагностирования ошибку обозначают кодом 15E. Понять, как работает плата управления, не имея специального образования, практически нереально. Самый правильный алгоритм действий в такой ситуации – пригласить специалиста, способного методом тестирования определить и устранить причины возникшей проблемы.

Место проведение ремонта газового котла Навьен выбирается мастером: в особо сложных случаях приходится перевозить котел в сервисный центр. Во избежание возникновения проблем этого типа настоятельно рекомендуется оснащать питающие сети котла Навьен стабилизатором напряжения.

Устранение частых ошибок

Давайте посмотрим на частые ошибки котлов Navien и разберемся, как их устранять.

Ошибка «02» — остановка циркуляции теплоносителя

Часто забиваются фильтры котла или системы отопления, это приводит к появлению двух злосчастных чисел неисправности 02. Также, весьма вероятно, причиной появления данной ошибки заключается в забитом накипью основном теплообменнике. Данные неприятности происходят из-за высокой жёсткости воды, использовавшейся для работы устройства. Вездесущая накипь поражает важнейшие части прибора, останавливая работу. Чтобы возобновить работу котла, необходимо:

  • Прочистить фильтры в самом котле и системе отопления.
  • Достать теплообменник из корпуса.
  • Приготовить кислотный раствор для уничтожения накипи на теплообменнике.
  • Поместить теплообменник в емкость с раствором кислоты.
  • Ожидать пока химия сделает дело.

После несложных манипуляций, при наличии необходимых ингредиентов и знаний можно самостоятельно избавиться от ошибки «02» газового котла Navien. Следите за датчиком циркуляции внутри котла, регулярно промывайте фильтры для исключения неприятных сюрпризов.

Ошибка «03» проблемы розжига

Говорит, либо о простом отсутствии газа, либо о поломке газового клапана. Разберем второй вариант. В котлах Navien установлены надежнейшие японские газовые клапаны, их сложно поломать идеально правильно используя котел. Но если напряжение сети выше 220 вольт на десять-двадцать вольт, катушки внутри котла почернеют, клапан может полностью сломаться. Чтобы починить данную поломку, придется покупать полностью новый клапан и производить замену сломанной детали. Требуется предельная внимательность с напряжением сети, Повышенные показатели могут навредить не одному котлу.

Ошибка «16» перегрев основного теплообменника

Возникает, когда внутренний термометр котла зафиксировал температуру 95 градусов. Данная ошибка котла Навьен может говорить о нескольких поломках системы котла. Опять-таки, засорение основного теплообменника накипью из-за жесткой воды централизованного водоснабжения, из-за этого аппарат нагревается до большой температуры. Либо это может быть проблемой с изоляцией основного теплообменника. Дело в том, что если активно использовать котел пять лет и не оказывать должного ухода, вероятно, что прокладки, которые должны не выпускать тепло теплообменника, начинают продувать. Теплый воздух дует прямо на термометр — возникает ошибка. Что бы устранить ошибку «16» нужно прочистить основной теплообменник в кислотном растворе и восстановить его изоляцию. Но лучше не допустить эту проблему, регулярно проводя техническое обслуживание котла, если это возможно, то использование более безопасной для техники воды.

Особенности конструкции

На рынке отопительного оборудования достаточно широко представлена продукция компании Навьен. Ее главными достоинствами являются универсальность, высокий уровень автоматизации и качество исполнения. Техника этого бренда замечательно подходит для обеспечения теплом как офисных, производственных помещений, так и жилых домов.

Оба контура теплообмена устойчивы к различного рода загрязнениям, не склонны к обрастанию мелкими частицами и в состоянии противостоять образованию накипи, что гарантирует постоянно высокую производительность. К тому же все узлы доступны и просты в эксплуатации и обслуживании.

Газовые котлы торговой марки Навьен обладают многочисленными достоинствами, что делает их таким популярным продуктом на отечественном рынке отопительного оборудования.

  1. Приборы полностью автоматизированы, поэтому они в состоянии функционировать долгое время по ранее заданной программе. Это очень удобно для загородных коттеджей, в которых хозяева не проживают постоянно.
  2. Котлы Навьен характеризируются экологичностью, так как в воздух в основном выбрасывается углекислый газ, поглощающийся деревьями.
  3. Приемлемая стоимость — газовые приборы отопления этого бренда отличаются наиболее привлекательным соотношением стоимость-качество.
  4. Простота в управлении.
  5. В оборудование установлены защитные чипы, нивелирующие последствия колебаний напряжения в сети.
  6. Котлы максимально адаптированы к сложным условиям работы, что актуально для России.
  7. Высокий показатель мощности установленных в оборудовании вентиляторов.

Все перечисленные достоинства отопительного оборудования торговой марки Навьен дают возможность пользователям получать нужное количество тепла при небольших затратах энергоносителя. Уникальные технические параметры позволяют также использовать котлы в экстремальных условиях водо- и газоснабжения.

Почему падает давление

Причиной падения давления воды в системе может быть только протечка. При этом, она может быть как в самом котле, так и вне его — в трубопроводах, радиаторах и т.д.

Необходимо открыть вентиль подпитки, запустить котел и тщательно осмотреть всю систему, шаг за шагом. Если протечек не найдено, надо осмотреть котел. В поисках причины следует руководствоваться скоростью падения давления.

Возможно, вода уходит в расширительный бак, в котором порвалась мембрана. Другой причиной может стать износ предохранительного клапана. Если он соединен с канализацией, то протечка будет незаметна.

ОБРАТИТЕ ВНИМАНИЕ! В любом случае, падение давления свидетельствует о том, что она куда-то уходит. Отыскать протечку необходимо, иначе возможно намокание и разрушение конструкций дома

Правила эксплуатации и своевременного технического обслуживания

Специалисты рекомендуют собственникам котлов Навьен накануне эксплуатации познакомится не только с устройством и технологическими параметрами, но и с матрицей кодов системы самодиагностики, которую обязан предоставить производитель в технической документации.

Советы и рекомендации по обслуживанию котлов Навьен:

Настроечный алгоритм тепловой производительности котла напрямую зависит от модели горелки. Установки с цифровым управлением по установленному тепловому режиму включают термостат, функционирующий в блоке с комнатным температурным датчиком.
Настройка выполняется автоматически, термометр отслеживает температуру внутри помещения

Через некоторое время, когда она падает ниже определенной границы, термостат посылает сигнал на включение горелки или с помощью клапана-регулятора наращивает расход газового топлива.
Как правило, термостат осуществляет контроль температурного режима в одном помещении, но в случае, когда запорно-регулирующие устройства установлены перед каждым радиатором, температуру можно контролировать во всех помещениях.
Регулирование горелочного устройства допускается выполнять поворотом газового клапана, что особенно важно для устройств атмосферного типа с открытыми топочными камерами.
Смена режима производится в меню на ПУ.

Алгоритм установки режима работы котлоагрегата через сервисное меню:

  1. Открывают вентили на приборах отопления.
  2. Устанавливают нужное значение на отопительном термостате в комнате.
  3. Горелочное устройство будет остановлено, когда температура станет больше на 5 С заданного режима.
  4. Нажимают “Mode” на ЖК-дисплее. При возникновении на экране “0”, вводят число “35 ” с помощью клавиш “+” и “-“.
  5. При представлении на экране “d. 0”, набирают номер строки с применением “+” и “-“. Настройка приобретет автоматическое согласование.
  6. Возвращаются в сервисное меню с использованием “Mode”.
  7. Осуществляют контроль пламени в топочной камере и ростом температур.

При этом радиаторы не успевают нагреваться, а функциональные узлы котла быстро выходят из строя. Помимо этого в таком режиме происходит перерасход газа, из-за чего падает энергоэффективность котла и общий КПД тепловой системы.

Подавляют цикличность 2-мя вариантами:

  1. Убавляют факел горелочного устройства.
  2. Повышают нагрузку в системе отопления путем включения дополнительной нагрузки в виде установки радиаторов или внешнего бака косвенного нагрева ГВС.

Производитель котлов Навьен изучил все возможные вариаций сбоя агрегата и выпустил заводскую инструкцию по ремонту и наладке оборудования. Современная система диагностики, самостоятельно выявить ошибку в работе устройства и предложит пользователю способы устранение поломки.

Система индивидуальна и зависит от модели агрегата и варианта установки — навесной или напольной, а также от модификации блока управления.

Она испытанный верный помощник даже для неопытного пользователя, мало разбирающегося в технике. Именно благодаря программам диагностики ошибок сегодня, возможно, быстро преодолеть аварийную ситуацию и восстановить температурный режим в доме.

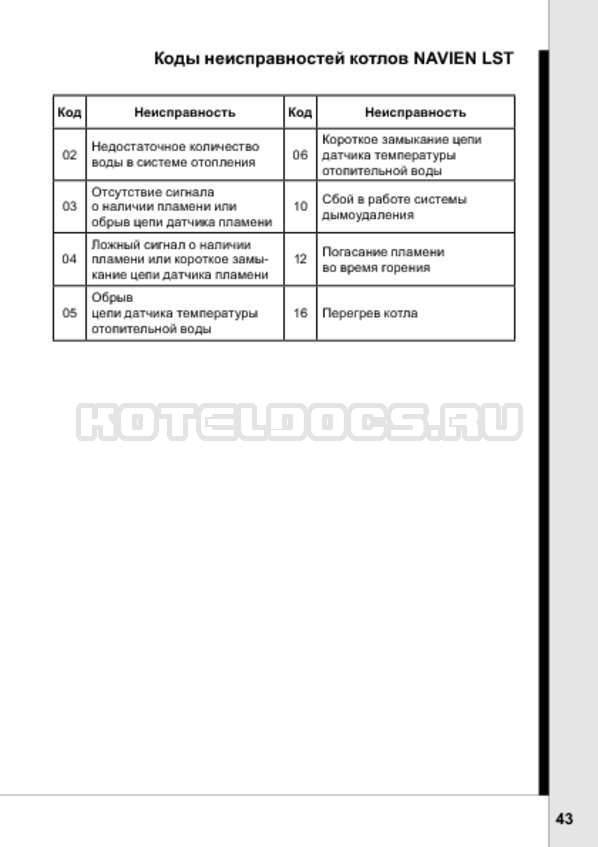

Неисправности газового котла Навьен

Для того чтобы вы смогли заняться ремонтом газовых котлов Навьен самостоятельно, мы составили данное руководство. Оно окажет неоценимую помощью в устранении поломок и сбоев. Давайте посмотрим, что нам могут рассказать системы самодиагностики – представим коды ошибок котла Навьен в виде списка:

Несмотря на огромное количество возможных поломок, большинство из них не представляют серьезной проблемы и решаются довольно быстро и малыми средствами.

  • 01E – в оборудовании возник перегрев, что засвидетельствовал датчик температуры;
  • 02E – в котлах Навьен ошибка 02 указывает на обрыв в цепи датчика протока и на снижение уровня теплоносителя в контуре;
  • Ошибка 03 в котлах Навьен сигнализирует об отсутствии сигнала о возникновении пламени. Причем пламя может гореть;
  • 04E – этот код противоположен предыдущему, так как указывает на наличие пламени в его отсутствие, а также на короткое замыкание в цепи датчика пламени;
  • 05E – ошибка возникает при неисправности цепи измерения температуры теплоносителя в контуре отопления;
  • 06E – еще один код поломки датчика температуры, указывающий на замыкание в его цепи;
  • 07E – эта ошибка возникает при неисправности цепи датчика температуры в контуре ГВС;
  • 08E – ошибка того же датчика, но диагностирующая КЗ в его цепи;
  • 09E – ошибка 09 в котлах Навьен указывает на неправильное функционирование вентилятора;
  • 10E – ошибка 10 свидетельствует о возникновении проблем с дымоудалением;
  • 12E – погасло пламя в горелке;
  • 13E – ошибка 13 указывает на КЗ в датчике протока контура отопления;
  • 14E – код отсутствия подачи газа из магистрали;
  • 15E – довольно неоднозначная ошибка, указывающая на проблемы с платой управления, но без конкретного указания сбойного узла;
  • 16E – ошибка 16 в котлах Навьен возникает при перегреве оборудования;
  • 18E – неполадки в датчике системы дымоудаления (перегрев датчика);
  • 27E – электроника зарегистрировала ошибки в датчике давления воздуха (APS).

Какая-либо инструкция по ремонту в комплекте с котлами отсутствует, так как проведением ремонтных работ должна заниматься сервисная компания. Но ничто не мешает нам отремонтировать неисправный узел самостоятельно, не прибегая к помощи специалистов. Давайте посмотрим, как осуществляется ремонт котлов Навьен в домашних условиях.

Котел Навьен не набирает заданную температуру

Для того чтобы предотвратить появление накипи, установите систему очистки и умягчения водопроводной воды – затраты будут не самыми большими, зато вы продлите срок службы своего котла.

Для начала необходимо почистить теплообменник газового котла Навьен. В домашних условиях это делается с помощью лимонной кислоты, средствами для чистки унитазов или специальными средствами (при их наличии). Снимаем теплообменник, заливаем туда выбранный состав, после чего промываем под большим напором воды.

Аналогичным способом следует прочистить теплообменник контура ГВС, если котел Навьен не греет горячую воду. В самых запущенных случаях обменник подлежит полной замене.

Котел Навьен быстро набирает температуру и быстро остывает

Очень сложная ошибка, указывающая на какие-то неисправности или недоделки в отопительной системе. Попробуйте исправить ситуацию регулировкой оборотов циркуляционного насоса, убедитесь в отсутствие завоздушенности системы. Также необходимо проверить фильтр и просвет теплообменника. В некоторых случаях может потребоваться замена теплоносителя.

Как устранить ошибку 03 в котлах Навьен

По каким-то причинам электроника не получает сигнала о наличии пламени. Это может быть связано с отсутствием подачи газа или с неисправностью датчика наличия пламени и его цепи. Иногда ошибка проявляется после проведения каких-либо работ на газовой магистрали. Еще одна возможная причина – не срабатывает розжиг. Ликвидация ошибки:

  • Проверяем наличие подачи газа;
  • Проверяем работоспособность розжига;
  • Проверяем ионизационный датчик (он мог загрязниться).

При использовании сжиженного газа рекомендуется проверить работу редуктора.

При отсутствии в газовом котле Навьен неисправности, ошибка 03 может возникать при каких-то проблемах с заземлением (при его наличии).

Основная характеристика

Корейские производители позаботились об удобстве потребителей и выпустили обширный модельный ряд отопительных систем. Оборудование отличается высокой надежностью и доступной ценой. Особенности газовых котлов Навьен:

  1. Аппарат оснащен схемой регулировки, которая позволяет избежать проблем, связанных с перепадами напряжения в сети. Такая функция защищает систему от поломок при ложном запуске датчиков. Эта функция очень полезна, поскольку напряжение в энергосети не всегда стабильно.
  2. Отопительная система способна стабилизировать свою работу при снижении давления подачи до 4 бар.
  3. Аппарат не замерзает даже при отсутствии подачи газа. Имеется насос для принудительной циркуляции воды.
  4. В системе присутствует двойной теплообменник, предназначенный для нагрева теплоносителя и воды. Предварительное нагревание можно запрограммировать.
  5. Электроника отличается простотой и удобством.

Газовый котел Navien:

Разновидности оборудования

У компании Навьен очень широкий ассортимент, включающий напольное и настенное оборудование. Агрегаты могут нормально функционировать даже при нестабильной подаче топлива и электроэнергии. Модели имеют функцию турбонаддува и оснащены защитной системой от замерзания.

Напольное оборудование идеально подходит для загородных домов. Оно качественно отапливает помещение и обеспечивает его горячей водой. Агрегаты просты и компактны. Встречается конденсационное оборудование. Такие аппараты значительно сокращают расходы на отопление дома.

Виды котлов Navien:
Большой популярностью пользуются следующие модели Navien: Ace (Эйс), выпускаемые с различным уровнем мощности, например, 16 k или 20 k, Deluxe (Делюкс), Prime (Прайм).

Новая модель Deluxe

Navien Delux — это новейшая отопительная система, которая пришла на смену Ace. Эта модель имеет закрытую камеру сгорания и турбину для принудительного отвода дыма. Особенности оборудования:

  1. Увеличенная защита от замерзания. При температуре -6 градусов включается автоматическая горелка, а при -10°С активируется циркуляционный насос, позволяющий теплоносителю непрерывно двигаться.
  2. Вентилятор с регулируемым количеством оборотов. Скорость турбины меняется в зависимости от показания датчика воздушного давления.
  3. Отопительная система создана из нержавеющей стали, которая отличается гораздо более длительным сроком работы по сравнению с другими материалами.
  4. Защита от воздействия перепадов напряжения в сети и возможность эксплуатации при низком давлении воды и теплоносителя.

Газовый котел Navien Deluxe:

Вся работа совершается с помощью отдельного пульта. На нем отображается индикатор температуры и разная информация о текущем состоянии прибора, в том числе коды ошибок и неисправностей.

Также присутствует датчик воздушного давления, которой не только проверяет тягу, но и оповещает об обратной тяге и отправляет данные для порционного контроля на пульт управления.

Если в дымоходе был образован избыток давления, газ перестанет перемещаться в горелку, и котел временно остановится.

Navien ошибка 02:

Способы устранения неполадок

Очень важно устранять неисправности своевременно, в том числе при ошибке 03 на котле Navien. Иногда появление этого кода не связано ни с какой серьезной поломкой

Варианты того, что делать при ошибке 03 на котле Навьен:

  • почистить датчик пламени.
  • образовавшийся налет на электроде снять мелкозернистой наждачкой.

Если возникает код ошибки 09 в котле Навьен, проблема связана только с вентилятором. В таком случае на восстановление нормальной работы системы уйдет гораздо больше времени. Перед тем как устранить ошибку 09, следует:

  1. Проверить напряжение в области соединения черных и красных проводов вентилятора. Оно должно составлять 100−200 В.
  2. Если электропитание нормальное и вентилятор функционирует, но его скорость вращения недостаточна, нужно заменить эту деталь.
  3. Если в первые 3 секунды до розжига вентилятор вращается со скоростью меньше чем 400 об./мин., оборудование не будет работать. При такой скорости в течение 12 секунд на экране высвечивается код 09. Если же проблема решена, электрика перепроверяет работу вентилятора, и сообщение об ошибке исчезает через 30 сек.
  4. Если вентилятор выключен, а на дисплее отображена частота вращения 2000 об./мин., скорее всего, возникло короткое замыкание. Необходимо заменить вентилятор.

Похожая ошибка — номер 10. В случае ее возникновения также проверяют состояние вентилятора и контакты, при необходимости меняют деталь. Кроме того, может понадобиться почистить дымоход.

Если высвечивается код 13, может потребоваться замена датчика. Однако шум при работе оборудования может исчезнуть после промывания теплообменника. Краны нужно максимально открыть, а температуру теплоносителя следует снизить.

Кроме этого, довольно распространена ошибка 27 на Навьен. Она связана с коротким замыканием датчика APS. При появлении такого кода неполадки необходимо учитывать следующие моменты:

  1. Может не функционировать сам датчик APS либо коннектор датчика отходит от платы управления.
  2. Нужно померить напряжение на плате в соединении датчика давления. Ошибка отображается на дисплее, если напряжение меньше 0,06 В или выше 4,8. В такой ситуации датчик следует заменить.

При ремонте газового оборудования есть еще один очень важный момент: если для устранения поломки нужно было сливать теплоноситель, его необходимо восполнить. Перед новой заправкой обязательно нужно перекрыть газ и обесточить помещение. Нужно проверить положение распределительных и запорных вентилей и максимально их открыть.

Кран подпитки, который обычно располагается внизу оборудования, нужно повернуть налево. Когда манометр достигнет отметки 1,2−2 бар, кран закрывают. Если после заливки заработает аварийный индикатор, нужно слить жидкость и повторить процедуру.

Принцип работы котла Navien

Принципы работы современных газовых котлов практически одинаковы у всех изготовителей, различия лишь в комплектации оборудования и внутреннем расположении исполнительных механизмов. Схема движения воды в котле показана на рисунках. Котел Navien работает либо на поддержание нужной температуры в СО, когда нагретая вода с первого теплообменника прокачивается циркуляционным насосом по большому кругу, либо в режиме приготовления ГВС. Режим ГВС является приоритетным, это означает, что при необходимости подогрева воды специальный трехходовой клапан переключает циркуляцию на пластинчатый теплообменник ГВС, проток теплоносителя по контуру отопления при этом перекрывается. Сигнал на переключение котла в режим приготовления ГВС поступает от датчика протока, расположенного на гидроузле с краном подпитки.

Расшифровка кода

В инструкции котла сказано коротко: неисправность вентилятора. Однозначная трактовка – выход из строя – неверна. Ошибка 09 не обязательно вызывается поломкой прибора: его некорректная работа также является причиной аварийной блокировки Навьен.

Панель управления не встроена в корейские котлы. Тестирование агрегата, настройка параметров делается с выносного пульта. На его дисплее высвечиваются и ошибки. Зная, для чего предназначены кнопки, несложно выполнить дальнейшие действия.

Шаг 1

Произвести перезапуск Навьен. Импортное оборудование, в отличие от отечественных котлов, реагирует на проблемы с электропитанием. А у нас их хватает, от перекосов фаз до пониженного напряжения. Электронная схема фиксирует это как неисправность и блокирует работу отопительного агрегата. Если ошибка 09 вызвана этой причиной, после сброса исчезнет.

Выносной пульт управления котлом Навьен со встроенным комнатным датчиком температуры. Нажмите на кнопку “Питание”

Шаг 2

Проверить соединения. К вентилятору котла Навьен подходит два провода. Обрыв, замыкание, ненадежный контакт – и ошибка 09 гарантирована.

Проверьте контакты проводов на вентиляторе Navien

Шаг 3

Измерить напряжение. Норма для котла Навьен – 230/1ф, предельное отклонение 10%.

Шаг 4

Проверить вентилятор. При включении его лопасти должны вращаться со скоростью не менее 400 об/мин. Иначе еще до розжига среагирует автоматика и заблокирует котел Навьен с ошибкой 09. Тестирование проводится легким прикосновением к крыльчатке. Нормальное вращение свидетельствует об исправности механической части вентилятора.

Забитый пылью вентилятор Navien

Вероятные причины

  1. Недостаточные обороты из-за межвиткового замыкания или проблем с кинематикой. Если дело в обмотке, вентилятор меняется, а после обслуживания ошибка 09 пропадает. Некорректная работа прибора вызывается рядом факторов.
  • Загрязнение лопастей. Нужно демонтировать блок вентилятора и произвести чистку.
  • Разрушение подшипника. Меняется самостоятельно, центровка вала не потребуется.

Отсутствие вращения. Если напряжение на вентилятор котла Навьен подается, к механике претензий нет, но крыльчатка неподвижна, дело в обмотке. Ее сопротивление в пределах 23–25 Ом. При R = 0 – замыкание, = ∞ – обрыв: меняется блок вентилятора.

Шаг 5

Заменить плату котла Навьен. Если предыдущие действия не дали результата, то она – причина ошибки 09. В ней формируются коды неисправностей на основании поступающих с датчиков сигналов.

Перегорела плата котла Navien

Полезные советы

Появление ложных ошибок котла, вызванных питающим напряжением, можно исключить присоединением Навьен к сети через ИБП. Не все понимают разницу между этим блоком и стабилизатором. Для корейского агрегата последний не нужен – в отопительной установке своя встроенная и эффективная схема. К тому же при обрывах на линии, проблемах с бензогенератором этот прибор не поможет – котел Навьен остановится. А вот ИБП (стабилизатор + зарядное устройство + аккумуляторы) обеспечит длительное функционирование в автономном режиме до устранения проблем с пром/напряжением.

Вызывая сотрудника сервисной службы, следует убедиться, что организация является региональным подразделением Навьен или аттестована производителем. Если это просто мастерская по ремонту отопительной техники, возможны проблемы: отсутствие схем, методических указаний по устранению ошибок, запасных частей, подготовленных специалистов. Как результат – затяжка по времени, услуга ненадлежащего качества.

Распространенные ошибки

Оборудование Навьен отличается прекрасным качеством сборки, но любая техника может выходить из строя. Для удобства каждая неисправность имеет свой специальный код, который выводится на экран прибора. Классификация ошибок:

Частые ошибки на газовом котле Navien:

Когда никаких кодов ошибок на дисплее не появляется, но прибор гудит или шумит, значит, образовалась накипь, которая мешает воде нормально проходить по трубам.

Газовый котел Navien Ace 35k ошибка 02:

Устранение неполадок

Во многих случаях можно провести ремонт навесного котла Навьен своими руками, например, при появлении кода 02 на дисплее управления. Эта неполадка одна из самых распространенных. Список того, что делать при ошибке 02 на котле Навьен:

Код 03 чаще всего запускается, если датчик пламени загрязнен. Его следует почистить мелкозернистой наждачкой. При проблеме 05 требуется провести диагностику состояния цепи между контроллером и датчиком. В случае серьёзных поломок датчик следует поменять.

Котел Navien ошибка 03: При появлении ошибки 09 на котле Навьен речь идет о поломке вентилятора. Если же код высвечивается, но эта деталь цела и исправна, нужно проверить состояние платы управления. Для этого может потребоваться вызов мастера, но при определенных знаниях можно провести эту процедуру самостоятельно.

Похожая неисправность — ошибка 10 на газовом котле Навьен. Чтобы ее устранить, нужно проверить состояние вентилятора и при необходимости заменить эту деталь. Кроме этого, может понадобиться проверка контактов в трубах измерительного прибора и чистка дымохода.

Если же появилась ошибка 13 на котле Навьен, нужно поменять датчик. Иногда шум при работе оборудования может пропасть после промывки оборудования, но этот метод не всегда срабатывает. Для слива нужно максимально открыть краны и снизить температуру топлива.

Разборка котла Navien и очистка теплообменника: Код 18 указывает на то, что датчик температуры в дымовой системе перегрелся. Следует проверить качество проходимости в дымоходе, а также соединительные цепи и сам датчик. Нужно убедиться в том, что обратная тяга отсутствует. Кроме того, возможна поломка управляющей платы, но такие ситуации возникают крайне редко.

Важные нюансы при ремонте

При ремонте котла необходимо знать, как нужно заполнять теплоноситель после слива. Перед повторной заправкой следует перекрыть газ и обесточить оборудование. Нужно проверить, в каком положении находятся распределительные и запорные вентили и максимально их открыть.

Подпиточный кран, который располагается внизу аппарата, нужно повернуть налево. Когда отметка манометра будет равна 1,2-2 бар, кран закрывают. Если аварийный индикатор начнет работать, стоит слить воду и повторить процедуру.

Очередная неисправность котла, решение проблемы :

Чтобы прибор работал долго и исправно, можно приобрести стабилизатор напряжения, водяной и газовый фильтр, а также полифосфатный или магнитный преобразователь воды. Не нужно забывать о том, что монтаж оборудования необходимо проводить в соответствии с требованиями производителя. Прежде чем устранять поломку, надо ознакомиться с классификацией кодов неполадок и посмотреть, что может означать конкретная ошибка

При ремонте важно изучить инструкцию и следовать указанной в ней информации

Газовые котлы Навьен — это отличный вариант как для частного дома, так и для городской квартиры

В случае поломок очень важно своевременно диагностировать и устранить проблему. При серьезных неисправностях лучше всего доверить работу специалисту

Устранение ошибки 03

На пути поступления в систему сигнала о наличии пламени возникли какие-то препятствия. Причиной этой неисправности котла Навьен может быть прекращение поступления газа или выход из строя датчика наличия пламени в горелке. Нередко проблемы этого типа возникают после ремонтных мероприятий на газовом трубопроводе. Ошибка 03 высвечивается также при возникновении проблем с розжигом.

Порядок устранения:

  • Проверка подачи газа.
  • Тестирование исправности розжига.
  • Чистка ионизационного датчика (он часто загрязняется).

При использовании сжиженного газа необходимо убедится в исправности редуктора. Если котел полностью исправен, причиной ошибки 03 может быть неправильно выполненное заземление.

Ошибка 10

Указание на то, что с отведением продуктов сгорания возникли проблемы. Потенциально возможная причина – сломался вентилятор. Отдельной проверки заслуживает состояние дымоходного канала, который требует регулярной чистки

Очень важно, чтобы его длина соответствовала нормативным нормам. Довольно часто причина ошибки 10 кроется в нарушении работы датчика давления воздуха

Самая нежелательная ситуация – регулярные сбои в работе платы котла Навьен. Нужно проверить и самый безобидный вариант, когда в дымоход попросту попадает ветер. Естественно, нужно знать, что делать если задувает котел при сильном ветре, и как избавиться от этой проблемы.

Обзор менее частых ошибок

Существуют и другие менее распространенные сбои, которые говорят о сбоях в работе котлоагрегатов Навьен и необходимости проведения ремонта:

  • Е011, нарушение установленных параметров по уровню или давлению среды в нагревательном контуре. Этот сбой проявляется на ЖК-дисплее агрегата с автоматической системой подпитывания контура водой. Для устранения поломки необходимо отсоединить систему отопления, диагностировать функциональность клапана подпитки водой, слить остаточную воду в сливе электронасоса, переподключить его и запустить вновь котел.
  • Е012, ошибка 12 — нет пламени в топке котла. Причин может быть много, алгоритм устранения рекомендуется применять, как при ошибках Е003-Е004. Предварительно проверяют, не перекрыт ли главный газовый кран, есть напряжение в линии питания котла и надежно ли система заземления.
  • Е013, ошибка 13 характеризует КЗ в линии или нет подачи питания датчика протока контура отопления.
  • Е015, ошибка 15 — нарушение в функционировании платы управления. В том случае, когда не отклика на поступление электроэнергии, потребуется ремонт либо замена.
  • Е016, ошибка 16 говорит о перегреве элемента в системе. Перегреваться может какой угодно узел: электродвигатель дутьевого вентилятора, теплообменный аппарат, электродвигатель центробежного насоса. Самостоятельно можно почистить установленный фильтр перед котлом, теплообменный аппарат и заменить термостат.
  • Е017, сбой, вызван DIP-переключателем, потребуется скорректировать опции управляющей платы и перезапустить котлоагрегат.
  • Е027, ошибка 27- сбой первичного датчика давления. Проверяют засор, слаженность работы датчика и дутьевого вентилятора. При обнаружении поломки заменяют неисправную деталь.
  • Е030, излишний нагрев дымового термостата. Нужно выключить котлоагрегат, предоставить время для его охлаждения не менее 30 мин, после чего перезапускают агрегат. Если сбой не устранен — проверяют дутьевой вентилятор и первичный воздушный датчик давления, выполнить очистку дымовентиляционной системы.
  • Е 093, неисправна кнопка «вкл./выкл.» Ее можно заменить собственными средствами.

Проблемы включения

Причин возникновения подобной неисправности может быть несколько:

  • Отсутствует напряжение в сети (или слишком сильно уменьшилось, стало меньше 150 В).
  • Нет газа.
  • Котел заблокирован системой защиты, включившейся из-за появления критической ошибки (перегрев свыше 98°).

Возможно возникновение и других причин отказа. Прежде всего, следует проверить напряжение в сети.

Котел способен компенсировать колебания до 30%, но, при более значительных изменениях, он просто не запустится. Решить вопрос можно, используя отдельную розетку и установив стабилизатор.

Если все возможные причины проверены и устранены, а котел продолжает безмолвствовать, следует пригласить мастера. Возможно, причиной стал отказ блока управления, пробой или иная серьезная неполадка.

Предпринимать попытки самостоятельно решить вопрос не следует, это может стать причиной окончательного разрушения агрегата.

Инструкция по эксплуатации

Эксплуатация газовых котлов Navien производится в автоматическом режиме, при котором участие человека минимально.

От владельца требуется только наблюдение за показаниями на дисплее и своевременная реакция на появление кода ошибки.

Кроме того, пользователь определяет режим работы — летний или зимний:

  • Летний режим определяется только нагревом ГВС.
  • Зимний режим запускает систему отопления одновременно с подачей ГВС.

На дисплее имеется кнопка с соответствующей пиктограммой (обозначение снежинки или солнышка).

Если требуется настроить температуру ОВ или иные параметры системы отопления, должен быть включен зимний режим функционирования. Регулировка температуры ОВ производится при мигающем значке радиатора.

Если он горит ровно, дисплей показывает существующую температуру. Нажав на кнопку «радиатор», чтобы значок замигал, нажимают на кнопки «+» или «-», чтобы изменить заданную температуру теплоносителя.

Значок перестает мигать через некоторое время (несколько секунд), а котел начнет греть или охлаждать теплоноситель в соответствии с полученными указаниями.

Важные нюансы при ремонте

При ремонте котла необходимо знать, как нужно заполнять теплоноситель после слива. Перед повторной заправкой следует перекрыть газ и обесточить оборудование. Нужно проверить, в каком положении находятся распределительные и запорные вентили и максимально их открыть.

Подпиточный кран, который располагается внизу аппарата, нужно повернуть налево. Когда отметка манометра будет равна 1,2-2 бар, кран закрывают. Если аварийный индикатор начнет работать, стоит слить воду и повторить процедуру.

Очередная неисправность котла, решение проблемы :

Чтобы прибор работал долго и исправно

Газовые котлы Навьен — это отличный вариант как для частного дома, так и для городской квартиры

В случае поломок очень важно своевременно диагностировать и устранить проблему. При серьезных неисправностях лучше всего доверить работу специалисту

Выводы и полезное видео по теме

Расшифровка ошибки 02:

Ошибка 03 и как ее устранить:

Как разобрать агрегат и почистить теплообменник:

Система самодиагностики котлов Навьен – верный помощник даже неопытному пользователю, мало понимающему в технических тонкостях. Благодаря кодам ошибок можно быстро справиться с остановкой агрегата, а значит, сохранить в доме тепло.

Рекомендуем перед началом эксплуатации ознакомиться не только с конструкцией и техническими характеристиками газового котла, но и с таблицей кодов, заботливо предоставленной производителем.

Пишите, пожалуйста, комментарии в находящейся ниже блок-форме. Делитесь собственным опытом в выявлении ошибок котла путем расшифровки кода и устранении нарушений в работе. не исключено, что именно ваши советы будут крайне полезны посетителям сайта.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
