Виды и принцип работы пожарных извещателей
Сегодня на рынке представлены модели детекторов пламени двух типов:
Ультрафиолетовые (УФ) пожарные извещатели
Датчики этого вида реагируют на УФ-излучение в диапазоне 185-280 нм. При этом земная атмосфера не пропускает лучи с длиной волны менее 286 нм, поэтому излучение от Солнца не создает существенных помех в работе ультрафиолетовых извещателей.
В зависимости от материала сенсора они чувствительны к горению тех или иных веществ. Так, устройства на основе молибдена подходят для обнаружения возгорания серы, а модели, в которых используется никель, — реагируют, если горение сопровождается выделением водяных паров.
Большая часть УФ-устройств способна контролировать территорию площадью до 200 кв. м. с высоты, не превышающей 20 м.
Инфракрасные (ИК) пожарные извещатели
Такие детекторы реагируют на инфракрасное излучение и используются для обнаружения возгорания веществ, содержащих углерод. В качестве приемника в них используются фотодиоды и фоторезисторы.
Существуют три вида пожарных ИК-детекторов пламени:
- устройства, реагирующие на эффект пульсации ИК-излучения огня с частотой 2-40 Гц;
- детекторы, реагирующие на постоянную составляющую огня;
- устройства, реагирующие на информационное излучение в конкретных диапазонах спектра инфракрасного излучения.
Особо востребованы варианты первого типа, так как в очагах возгорания наблюдаются низкочастотные колебания интенсивности ИК-излучения пламени, вызывающие реакцию пироприемника, фотодиода или фоторезистора
Европейские производители обычно предпочитают использовать пироприемники (широкополосные приемники) инфракрасного излучения. Как правило, устройства на их основе срабатывают за время от нескольких единиц до десятков секунд, однако уменьшить промежуток от появления пламени до срабатывания извещателя до 25-30 мс можно путем специальной настройки датчика.
Характеристики:
- время срабатывания (измеряется в секундах);
- максимальное расстояние, на котором устройство обнаруживает пламя;
- ток активной нагрузки (в амперах);
- напряжение на входе (в вольтах);
- угол обзора (в градусах);
- время восстановления, которое складывается из времени обнаружения неисправности детектора и времени ее устранения (в секундах);
- диапазон рабочих температур.
Выбор датчика в зависимости от типа помещения
Хотелось бы коснуться объектов, вызывающих большое количество вопросов. Согласно СП 5.13130-2009, в зданиях с массовым пребыванием людей, помещениях с вычислительной техникой, радиоаппаратурой, на АТС рекомендуется установка дымовых датчиков. Однако практика показывает, что в таких местах обязательно необходима комбинация дымовых датчиков и извещателей пламени. Здесь подойдут простые, однодиапазонные ультрафиолетовые и инфракрасные извещатели. В помещениях с хранением щелочных металлов и металлических порошков тот же документ рекомендует установку толь ко приборов контроля пламени. Однако достоверной информации о проведении испытаний на обнаружение очагов возгорания металла на сегодняшний день нет. Малоисследованными остаются и очаги возгорания газа, спектральные характеристики которого резко отличаются от очагов горения ЛВЖ. Поэтому, устанавливая датчики пламени в таких помещениях, обязательно обсудите все тонкости с представителями выбранного вами предприятия-изготовителя.
Возгорание различных материалов – очень сложный, непредсказуемый и постоянно изменяющийся процесс, поэтому производители сегодня сосредоточились на решении проблемы обеспечения нечувствительности извещателя к различным видам помех. Решить эту проблему раз и навсегда пока невозможно. Главное понять – ничего идеального нет. Нужно просто научиться грамотно выбирать датчик для своего объекта, учитывая все его особенности. Консультируйтесь с производителями – они всегда будут рады вам ответить!
Различия по способу передачи света
Это – основные различия, по которым классифицируются дискретные оптические датчики. Различие – в способе “доставке” света на входной оптический элемент датчика.
Самый надежный –
С раздельным приемником и передатчиком
Такие датчики менеджеры по продажам называют барьерными, или с пересечением луча. Хотя, я это считаю некорректным – все дискретные датчики работают с пересечением луча каким-то барьером.
Оптический датчик типа передатчик-приемник с раздельными частями
Это самый надежный тип датчика в смысле дальности и помехоустойчивости. Во всех остальных датчиках передатчик и приемник излучения находятся в одном корпусе, а в этом могут быть разнесены на десятки метров.
То есть, передатчик установлен в одном месте, и к нему подведено питание. Он излучает, не выполняя больше никаких функций и не имея настроек. А приемник установлен на отдалении, и там может регулироваться чувствительность и другие параметры и функции.
Излучатель и приемник должны быть из одной пары (комплекта), хотя могут приобретаться отдельно. Передатчики и приемники разных фирм не подходят друг к другу (но это не точно).
Такие датчики на производстве применяются там где нужно контролировать большое расстояние. Также – в цепях безопасности, в охранных системах и там, где воздух может быть загрязнен (пыль, газ).
Есть вариант и в бытовом применении – видел барьерные фотодатчики в лифте:
Оптический датчик в лифте
Пока какая-то одежда или часть тела пересекает траекторию луча датчика – никто никуда не поедет.
С рефлектором (рефлекторный)
Эти датчики совмещают источник (передатчик) и приемник излучения в одном корпусе.
Рефлекторный оптический датчик со световозвращателем
Свет отражается от рефлектора, и попадает обратно. Поэтому некоторые производители называют такие датчики ретрорефлекторными (обратное отражение).
Оптический датчик с отражением от рефлектора
Кстати, на фото видны переключатель Dark / Light On, регулятор чувствительности, и индикаторы стабильности и срабатывания.
А вот хорошее фото, видна оптика передатчика и приемника:
Датчик рефлекторный со стороны оптики, закреплен на кронштейне
Такой датчик – это обязательно система. Для примера – конвейер, и система датчик – отражатель контролирует прохождение заготовки:
Датчик рефлекторный по одну сторону конвейера
Рефлектор может также называться отражателем, световозвращателем или катафотом:

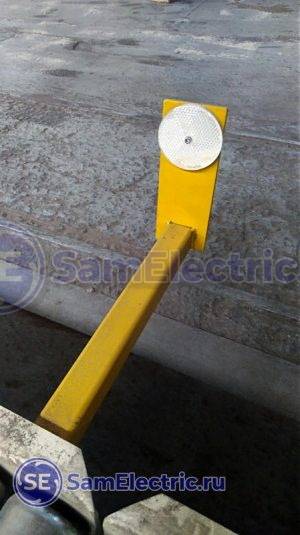

Рефлектор для оптического датчика с другой стороны конвейера
Максимальное рабочее расстояние, на котором обеспечивается стабильная работа – у разных моделей от 5 до 10 м. Теоретически можно и больше, но практически очень трудно обеспечить стабильную работу – малейшее смещение луча из-за вибрации или ослабление света из-за пыли, и всё.
Датчик загрязнен пылью, предельная дальность в этом случае падает примерно на 30%
Датчики рефлекторного типа на производстве используются чаще всего.
Диффузный
Этот тип датчика – с отражением от объекта.
Диффузный оптический датчик с отражением от объекта
У него самая малая дальность действия (до полуметра), зато есть важное свойство – при должной настройке он детектирует появление объектов в зоне действия. Ведь на каждую коробку или бутылку катафот не поставишь!. Объект может быть на оси действия датчика, на расстоянии
По мере приближения датчик, как пороговый элемент, срабатывает
Объект может быть на оси действия датчика, на расстоянии. По мере приближения датчик, как пороговый элемент, срабатывает.
В простейшем случае регулировка одна – чувствительность.
В крутых датчиках несколько кнопок или регуляторов, и его можно программировать и обучать:
Диффузный датчик с обучением и множеством настроек
Обзор популярных моделей дымовых извещателей

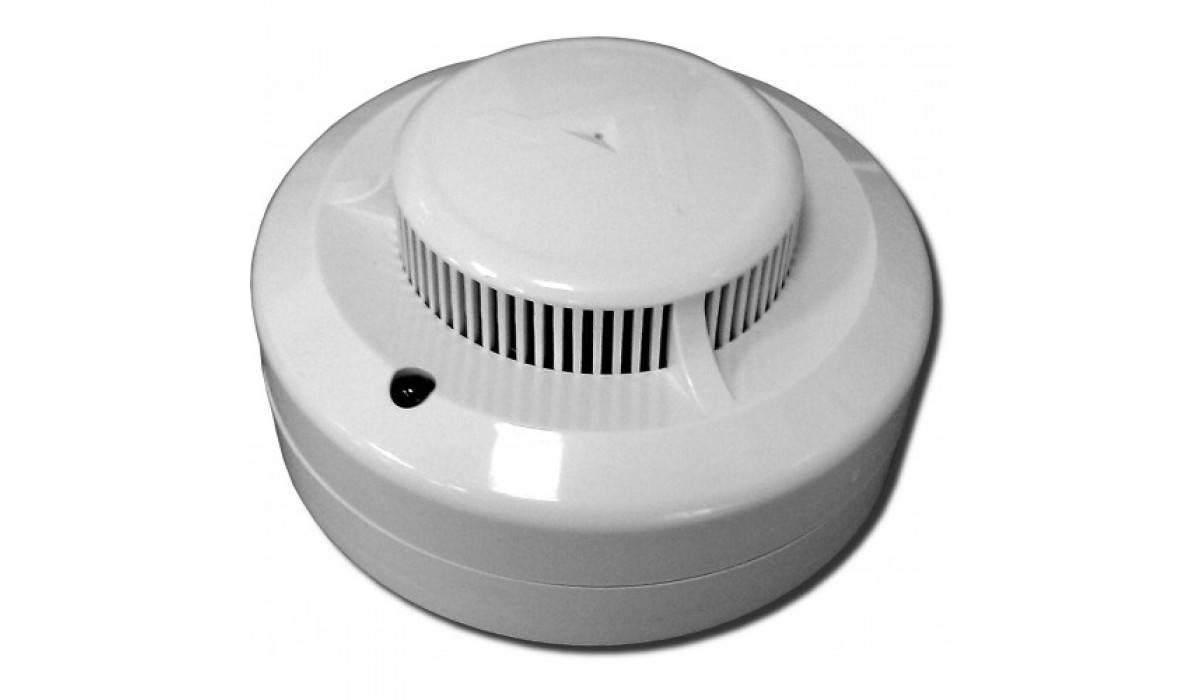

Самая популярная и распространенная модель датчика ИП 212-141
Модель ИП 212-141 предназначается для фиксации задымления в закрытых помещениях. Подключается к системе через двухпроводной шлейф. Сигнал «Тревога» передается также через шлейф. Конструкция датчика надежно защищена от перепадов температур, уровня влажности, действия пламени и объема освещенности помещения. Работает круглосуточно совместно с приемно-контрольным прибором ППКОП 019-8-1 или ППКОП 0104065-20-1. Его чувствительность позволяет обнаружить самые минимальные концентрации частиц дыма (0,05-2 дБ/м) в воздухе. Для стабильной работы требуется постоянное напряжение в 9-30 В. На корпусе установлен светодиод, по изменениям которого можно судить о исправности датчика и его переходе в режим «Тревога».
После устранения задымления датчик будет сохранять положение «Пожар» до того, пока на приемно-контрольном приборе не будет сброшено его состояние с полным отключением питания на несколько секунд. Используется в складских и офисных помещениях. Вес извещателя ИП 212-141 составляет около 200 гр. Минимально гарантируемый срок службы составляет 10 лет. Конструкция оптико-электронного извещателя ИП 212-141 состоит из дымового датчика и розетки. При изменении состояния фотоприемника уменьшается его сопротивление, после чего светодиод перестает мигать и его свечение становится постоянным.
Модель извещателя “Аврора-01”
Модель «Аврора-01» – извещатель пожарный дымовой ИП 212-81 – автономное устройство, предназначенное для обнаружения признаков горения в помещении. Дымовой детектор реагирует на изменение состояния воздушной среды, формируя сигнал тревоги в отдельно выделенном помещении.
Достоинство ИП 212-81:
- высокая чуствительность;
- надежная защита фотоприемника от агрессивной среды;
- удобный монтаж устройства;
- минимальная продолжительность работы более 10 лет;
- исключает ложные срабатывания;
- поддерживает стабильное функционирование при высоких и низких температурах;
- имеется встроенная сирена для оповещения;
- световая индикация датчика видна со всех сторон.
Датчик марки «Аврора-01» может функционировать как в автономном режиме, так и в комплексе автоматической системы обнаружения пожара и его тушения. В составе конструкции имеется пара пылесборников для защиты конструктивных элементов устройства, светоотражатель с дополнительной защитой от стороннего освещения, специальная сетка для защиты от насекомых, а также сверхчувствительная камера приема дыма, работающая во всех направлениях помещения.
Оптико-электронные детекторы дыма марки ИП 212-142 способны обнаружить возгорание еще на стадии образования минимального задымления. Устанавливается в помещениях любого назначения. Устройство не изменяет своего состояния при изменениях температуры воздушной среды, при наличии пламени, а также на наличие или отсутствие освещения в помещении. Пожарный извещатель ИП 212-142 и встроенный микропроцессор максимально точно формируют сигналы «Тревога» и «Пожар».

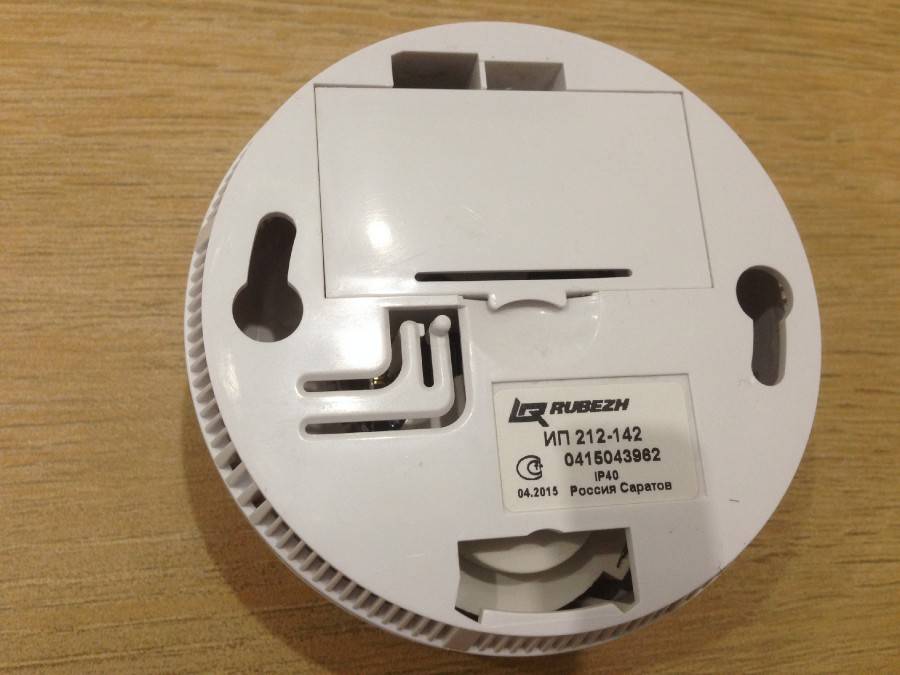

Дымовой извещатель ИП 212-142
Преимущества модели ИП 212-142:
- в течение 10 секунд формируется сигнал «Пожар» с максимальной гарантией результата;
- отсутствует вероятность ложных срабатываний;
- дизайн корпуса вписывается в любой интерьер;
- работает в температурном диапазоне -10…+55 градусов Цельсия;
- в комплекте поставляется элемент питания, обеспечивающий напряжение в 9 В.
Благодаря небольшой стоимости данную модель пожарного дымового извещателя можно устанавливать и в социально значимых зданиях и сооружениях. Цена обусловлена тем, что пластик, из которого изготовлен корпус извещатель, является материалом вторичной переработки.
Датчик ДИП-34АВТ
Марка ДИП-34АВТ производства компании «Болид» с пульсирующим сигналом подключается к системе через шлейф. Осуществляет контроль за наличием задымления помещения при пожаре. Устанавливается чаще всего на территории коттеджей, дачных домов, кухнях, котельных. При срабатывании фотоприемника датчиков выдается сигнал «Пожар», после чего производится запуск встроенной сирены. Уникальная особенность данной модели извещателя дымового пожарного заключается в том, что датчик самостоятельно оповещает о необходимости смены аккумулятора.
Достоинства извещателя и оповещателя ДИП-34АВТ:
- обнаружение пожара на стадии возгорания;
- на корпусе установлена кнопка «Тест», позволяющая определить работоспособность оборудования;
- имеется встроенная защита от насекомых и пыли.
Видео: Виды дымовых извещателй
Post Views:
2 103
Установка датчика
Все извещатели пожарной сигнализации крепятся на потолок. Установка на стену возможна только в объемных помещениях на производстве (цех, амбар и прочее). В случае настенного устройства, они должны устанавливаться на расстоянии не менее 30 см от потолка.
По схеме разрешается объединять не более 5 приборов. Допускается объединение до 10 линейных извещателей, если это можно технически реализовать. Установка над высокими стеллажами и шкафами – обязательное условие монтажа.
У каждого датчика есть нормы величины участка, который он способен охватить. Соблюдение правил поможет защитить аппаратуру от огня. Для охвата большой территории нужно:
- Подготовить проект.
- Расчет количества приборов.
- Выявить точки размещения.
Монтаж следует делать по инструкции, прилагаемой к приобретенному оборудованию:
Закрепить извещатели на местах установки.
Подвести шлейфы приемника к каждому устройству.
Использовать кабель на две жилы для подачи питания.
В паспорте датчика обратите внимание на типовое и максимальное напряжение. Это предельные показатели.
Проверять устройство нужно светодиодными неполярными индикаторами.
Контакты тепловых датчиков в замкнутом положении подводятся к шлейфу.
В дежурном режиме устройства не потребляют ток.
Как установить?
Любые виды извещателей устанавливаются на потолок. Монтаж на стенах возможен в цехах с очень объемными помещениями. В этом случае приборы должны быть смонтированы на расстояние не менее 30 см от потолка. Обозначение по схеме допускает объединение не более пяти приборов. Иногда разрешается объединение до десяти линейных излучателей. Правилами рекомендуется устанавливать приборы надо всеми высокими стеллажами и шкафами.
У агрегатов есть нормативы величины участков, которые они могут обслуживать. Профессиональные монтажники не нарушат показателей. Соблюдение предписаний при установке поможет достигнуть качественной защиты от открытого пламени.
Если система должна охватить большую территорию, к установке рекомендованы точечные адресные датчики, которые укажут на место возгорания. Установка и монтаж датчиков невозможен без:
- подготовки проекта;
- расчета нужного количества;
- размещения.
Сам монтаж осуществляется согласно инструкции, которая поставляется вместе с выбранным оборудованием. В первую очередь нужно закрепить датчики на выделенных позициях. Затем рекомендуется задействовать шлейфы приемного прибора. При успешности процедуры все датчики последовательно соединяются между собой. Для подводки к источнику питания рекомендуется двужильный кабель. Самостоятельная установка системы пожарной сигнализации – практически невыполнимая задача. Если речь идет о домашнем оборудовании, справиться с монтажными работами можно.
В паспорте к устройству нужно посмотреть типовое и максимальное напряжения. Диапазоны означают предельные показатели. Для проверки прибора лучше взять светодиодные неполярные индикаторы. Замкнутые нормальные контакты тепловых датчиков подводятся к шлейфу по примеру дымовых извещателей. Дежурный режим тепловых датчиков не подразумевает потребление тока. Активный режим менее выраженный в сравнении с дымовыми устройствами.
Принцип работы
Извещатели, входящие в устройство пожарных систем, работают по идентичной формуле. Реакция контролирующей секции будет очевидной, когда в помещении возникнет дым, газ или пламя. Симптом передается в другую станцию, и в ней обрабатывается. После обработки сигнала приходит очередь управляющей панели.
Агрегат считывает качество воздушных потоков, повышая пожарную безопасность. Приспособление предупреждает до разрастания обширного очага. Наименее эффективными считаются агрегаты, которые откликаются только на огонь. Современные устройства снабжаются несколькими блоками, реагирующими на несколько сигналов.
Несколько иной принцип работы у автономного прибора. Устройства обеспечивают пожарную безопасность в быту. В жилых помещениях их можно применять из-за небольшого радиуса действия. Устройства подходят для эксплуатации в гаражах и емких мастерских. Автономные устройства подходят для квартир в старых и новых постройках. Обычно на комнату нужен один прибор. Несколько извещателей могут быть объединены в одну цепочку. Это удобно, так как автоматически активизируются все устройства, вне зависимости от обнаружения очага возгорания. Человек, находящийся в другой комнате от очага, сможет понять, что в доме есть возгорание.
Устройство просто прикрепляется к потолку с учетом отсутствия постоянных воздушных масс. Не рекомендуется установка аппарата над дверью, у окна, в углах помещения. Современные автономные устройства отличаются формами и расцветкой, поэтому легко впишутся в любую обстановку. Технику просто установить, достаточно закрепить на выбранном месте крюк и за него зацепить выбранный экземпляр. Прибор требует периодической очистки от пыли, еще нужно менять батарейки. Характеристики приборов различны, поэтому они разнятся достоинствами и недостатками.
Особенности подключения
Как на производстве, так и в жилых домах основной смысл пожарных извещателей – не только обнаружить потенциальную опасность, но и передать сообщение о ней пожарным. Это позволяет срочно реагировать на возгорания и задымление, пока они не приобрели катастрофических масштабов, а ведь в помещении может и не быть никого, кто поднял бы тревогу. Соответственно, извещатель нужно подключить не только к электросети, но и к приемной станции, расположенной непосредственно на посту пожарной части.
Не все системы противопожарной сигнализации отправляют сообщение о возникшей ситуации автоматически – некоторые могут только запускать сирену, предупреждающую о проблеме всех присутствующих. Так, в местах, где люди есть всегда, чаще используют недорогие ручные извещатели – это как бы кнопка пожарной тревоги, на нее кто-то должен нажать. Автоматические извещатели реагируют на показания датчиков, потому сигнал отправляется без участия человека.
В любом случае для передачи сигнала нужен канал связи и конечный абонент, потому без непосредственного участия пожарной службы монтаж противопожарной сигнализации смысла не имеет.Станции, к которым подключаются извещатели, бывают разными – они рассчитаны на различные типы самих датчиков и обычно имеют ограничение по их максимальному количеству. По этой причине еще в процессе составления плана системы нужно выбрать подходящую станцию и договориться с пожарными о ее установке и обслуживании.
ОБЗОР ПОПУЛЯРНЫХ МОДЕЛЕЙ И БРЕНДОВ
Извещатель пламени Спектрон.
Модельный ряд продукции НПО “Спектрон” представлен моделями различного исполнения в нескольких сериях:
- однодиапазонные и многодиапазонные ИК;
- ультрафиолетовые;
- многоспектральные – (ИК+УФ).
Умеренная ценовая политика позволяет выбрать модель практически для любых целей.
Извещатель пламени Тюльпан.
НПФ “Полисервис” имеет ассортимент несколько меньше, однако предлагает как односпектральные, так и многоспектральные исполнения, работающие в инфракрасном и ультрафиолетовом диапазонах.
Можно выбрать как обычное, так и взрывозащищенное исполнение. Бюджетные цены обеспечивают популярность изделий этого производителя.
Извещатель пожарный пламени “Пульсар”.
Проектно производственное предприятие “КБ Прибор” производит модели от бюджетных (Пульсар 1-01Н) до профессиональных исполнений (Пульсар 3-015), обладающих высокой степенью защиты от помех и имеющих взрывозащищенное исполнение.
Все производители предлагают базовые характеристики:
- ширина зоны обнаружения;
- дальность действия;
- энергопотребление,
достаточные для решения всех задач при построении системы пожарной сигнализации.
Различия в дополнительных опциях, способах подключения следует выбирать исходя из принятых проектных решений.
Каждый их рассмотренных брендов обладает хорошей репутацией и выбор того или иного модельного ряда дело, скорее, вкуса и личных предпочтений, чем явных технических преимуществ (или недостатков) продукции.
* * *
2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.
Противопожарные датчики подразделяются по видам и типам в зависимости от разных технических параметров.
1. Вид отправляемого сигнала.
Пороговый обладает 1 информационным портом и способен транслировать сигнал лишь о присутствии или отсутствии признаков пожара. Больше сведений содержится в сигнале адресного противопожарного оповещателя, умеющего отправлять дополнительные данные (например, о состоянии самого прибора).

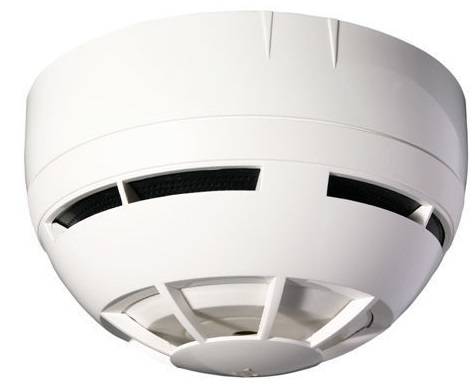

Адресный пожарный извещатель
Аналоговый отправляет размер значения подконтрольной характеристики (температуры, степени задымления, появления в атмосфере CO). Решение о создании тревожного оповещения принимает ПКП структуры противопожарного сигнального оповещения.
2. Возможность вторичной эксплуатации.
Многоразовые оповещатели имеют возможность применять снова и снова без каких-либо ограничений. При этом перевод в режим защиты способен производиться:
Соответственно те датчики, которые принадлежат к одноразовым, после выполнения своей задачи один раз в последующем для работы уже не годятся.
3. По сектору выявления источника пожара.
Линейный пожарный извещатель
4. По методу сканирования.
Пассивные датчики отзываются на перемены подконтрольного параметра в обстановке, где они смонтированы. Они реагируют на повышение температуры, степень наличия дыма и проч. Активные – формируют конкретный тип сигнала (такой, как ИК и УФ излучение), делают замеры степени его изменения и отзываются в случае превышения установленных норм.
5. По характеру действия:
• тепловые; • дымовые; • пламени.
Виды пожарной сигнализации
Сегодня производители предлагают три разновидности пожарной сигнализации:
- пороговая;
- адресная;
- адресно-аналоговая.
Первая срабатывает от любого датчика, но не показывает от какого. То есть непонятно, в какой комнате произошло возгорание. Для небольших квартир, расположенных на одном уровне (этаже), этот вариант является оптимальным. Он прост чисто в схематическом исполнении, в управлении и монтаже.
Вторая противопожарная система в квартире – это схема, которая может точно определить, где произошло возгорание. Существенное преимущество, которое помогает быстрее локализовать очаг возгорания.
Третий вид – это более современная система, которая не только определяет, где начался пожар, но и точно отслеживает вероятность возгорания. Большой плюс этой разновидности пожарной сигнализации заключается в том, что можно отрегулировать порог чувствительности датчиков. То есть они будут реагировать или на определенную температуру, или на требуемую плотность задымления. Поэтому адресно-аналоговая модификация не создает ложных включений, как это нередко происходит с двумя первыми видами.
Схема пороговой системы сигнализации в 3-комнатной квартире
Принцип работы
Извещатели пожарных систем работают по одной формуле. Когда в помещении возникает дым, появляется газ или пламя, сенсоры реагируют, посылая сигнал на приёмник. Когда сигнал обработан и выявлена угроза, на извещатель приходит команда запуска звуковой сирены, а по сети на пульт управления диспетчера приходит информация о пожаре в определенном секторе.
Не качественными извещателями считаются агрегаты, которые идентифицируют только огонь. К качественным относятся устройства, снабженные несколькими блоками, реагирующими на различные предвестники возгорания (дым, газ, тепло). Сенсор считывает качество воздушных потоков, повышая безопасность при возгорании.
Автономный прибор работает немного по-другому. Из-за небольшого радиуса действия подобные устройства рассчитаны на обеспечение безопасности в квартирах, небольших складских помещениях, гаражах и т.д.
Установка извещателей не вызывает проблем. Чтобы коробку с датчиками закрепить на потолке, достаточно на этом месте установить крюк. Периодически извещатель нужно чистить от пыли, а также менять батарейки.
Требования безопасности
Общие технические требования прописаны в нормах пожарной безопасности НПБ 66-97. Документ распространяется на автономные пожарные извещатели, устанавливаемые в сооружениях различного типа для автоматического обнаружения пожара. Устройства могут работать автономно или в составе автономной противопожарной сигнализации.
Стоит упомянуть о нераспространении норм на извещатели с пробоотбором или спецназначения.
Плюсы и минусы
Есть несколько видов извещателей, которые могут определять наличие тепла, дыма или пламени. Каждый вид имеет собственное плюсы и минусы.
Чаще всего поддаются критике дымовые ионизационные устройства. Происходит так потому, что эти устройства показывают хорошую работоспособность только при дыме, состоящем из мелких взвесей. Эмиссия заряженных веществ вызывает радиоактивное излучение, поэтому монтаж таких извещателей запрещён в местах постоянного обитания людей.
Оптические датчики дыма не зафиксирует загорание газа, не среагируют на действие растворителя, органических жидкостей, потому как данные вещества не образуют дым.
Датчики пламени смогут распознать угрозу в ультрафиолетовом или инфракрасном диапазоне. По сути, датчик пламени отлично работает только при активном возгорании. Если же пожар начнется с тления, эффективность такого датчика сводится на нет.
Так как датчиков с идеальными характеристиками не бывает, рекомендуется использовать комплексные устройства. Разношёрстные извещатели в пожарных системах смогут откликаться на раздражители, повышая безопасность за счет быстрого и верного реагирования на возгорание.
