Как измерить давление воды в водопроводе
Теоретические знания нормативных значений, касающихся водонапора, позволяют переходить к практике, дающей ответ на вопрос, как измерять в домашних условиях давление воды в кране или других водоразборных точках квартиры.
С помощью стационарного манометра
Основным прибором для замеров давления в водопроводных коммуникациях является манометр. Существует несколько видов устройств этого назначения, отличающихся конструктивно и по принципу работы.
Наиболее распространённым типом прибора для снятия показаний давления воды является механический манометр. Он надёжен в эксплуатации, имеет легко читаемую шкалу значений и информационный циферблат
Часто контроль давления воды в квартире ограничивается показаниями прибора, установленного на границе отсекающей внутриквартирный и центральный трубопроводы. Однако в реальности показания такого манометра будут являться не совсем корректными и принимаемыми с некоторыми погрешностями.
Это обусловлено тем, что не учитываются все потери давления на элементах внутренней разводки квартиры (фильтры, тройники, запорная и регулирующая арматура). Кроме этого, на свободный напор воды оказывают влияние повороты и участки с изменением сечений трубопроводов.
Поэтому лучшим вариантом является оснащение манометрами всех входов точек потребления воды в квартире. Это вполне доступно на этапах строительства жилья или в ходе ремонтных работ по замене трубопроводов водоснабжения.
Отсутствие стационарно установленных приборов не лишает потребителя возможности произвести замер водяного давления в любой водоразборной точке другими способами.
С помощью переносного манометра
Особенностью переносного измерительного прибора является его универсальность и возможность несложной установки на трубопроводах и такого же простого демонтажа.
Применение данного метода позволяет измерять водяное давление непосредственно на входе каждого сантехнического прибора, влияющего на её напор.

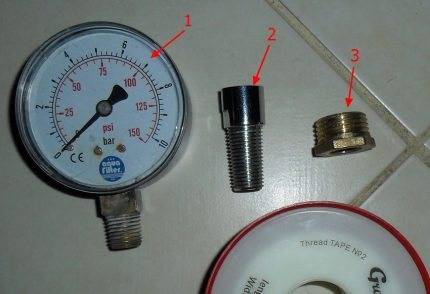

Собрать мобильный манометр можно своими руками, усовершенствовав покупной заводской прибор. Для этого необходимо: 1 — обычный водяной манометр со шкалой до 6 бар; 2 — резьбовой удлинитель; 3 —переходник с резьбы манометра 3/8 дюйма на полудюймовую резьбу удлинителя
Для уплотнения резьбовых соединений используется фум-лента.
Наиболее удобной точкой подключения для проведения замера давления воды является душ.
Алгоритм проведения измерений следующий:
- Душевая лейка откручивается от шланга.
- На шланг монтируется манометр.
- Открывается кран на душе.
- Замеряется давление.
Для снятия корректных показаний прибора необходимо в процессе замера избавиться от воздушной пробки. Устраняется она путем нескольких переключений смесителя с крана на душ или открытием и закрытием другого крана в системе водопровода.
Напор воды в течение суток может колебаться, поэтому для достоверности снимаемых показаний измерения рекомендуется производить несколько раз, в том числе в период пикового разбора воды.
Без специального прибора
Данный способ позволяет с определённой степенью погрешности измерить давление воды в точке подключения к сантехприборам без использования специальных измерительных устройств.
Для проведения замеров необходимо приобрести прозрачный шланг/трубку ПВХ по длине около двух метров и с диаметром, позволяющим подключить его к водопроводному крану
Эксперимент с использованием прозрачного ПВХ шланга проводится по следующей методике:
- Шланг одним концом подключается к точке разбора, выставляется и, желательно, фиксируется в вертикальном положении.
- Открывается кран и трубка заполняется водой до отметки, соответствующей нижней части крана (нулевой уровень).
- Верхнее отверстие герметично закрывается.
- Открывается на максимальный напор водопроводный кран.
- Измеряется высота водяного столба от нулевого уровня до нижней границы воздушной пробки (Н).
- Фиксируется высота воздушной пробки (h).
Измерения расстояний необходимо проводить не сразу, а через 1-2 минуты, после того, как под давлением воды из открытого крана в шланге образуется воздушная пробка.
Формула для расчета приближённого значения давления воды из открытого крана, при использовании в качестве манометра прозрачного шланга, будет следующим. Р=Ратм × (Н + h) / h
Подытоживая
Сегодня мы разобрали вопросы, относительно того, как повысить давление воды в водопроводе дома или в квартире. Способы существуют, их не так мало. Все они не слишком трудные в реализации. И все они дают эффект. На каком методе остановиться? Только вы решаете, взвесив все нюансы каждого варианта.
Если вам сложно сделать выбор, то можно обратиться для консультации к специалистам, которые также предложат вам свои услуги в данном вопросе, если таковые вам понадобятся. Сами по себе работы не слишком сложные, соответственно, и цены на подобные услуги не должны сильно кусаться, если обратиться к порядочным компаниям, не пытающимся нажиться на каждом своем клиенте.
Хороший напор воды – важный момент, который нельзя игнорировать. Отпуская ситуацию со слабым напором воды на самотек, вы обрекаете себя на долгие годы мучений, кстати, с годами ваши проблемы будут лишь усугубляться. Не миритесь с данной проблемой.
Как понизить давление воды в водопроводе
Для стабилизации и понижения давления воды используется специальный редуктор. Он защищает от гидроудара не только сам водопровод, но и подключенные к нему бытовые приборы. Небольшое устройство расположено в герметичном металлическом корпусе. Регулятор давления имеет два патрубка с резьбой, расположенной на входе и выходе. В некоторых случаях на нем может быть размещен третий патрубок для монтажа манометра и винт, предназначенный для регулировки напора воды.
Работает редуктор по принципу выравнивания усилий диафрагмы и настроечной пружины. Если кран в водопроводе открывается, выходное давление в устройстве снижается, вследствие чего снижается и давление на диафрагму. Усилие пружины при этом возрастает. Она открывает отверстие до тех пор, пока давление в водопроводе на выходе не достигнет определенного значения. Высокое давление или его скачки никак не отражаются на открытии и закрытии клапана.
Как установить регулятор (редуктор) давления воды своими руками
К инструкции к любому регулятору давления воды приложена схема с пошаговой установкой прибора. Поэтому его монтаж в квартире или частном доме не составит особого труда для любого человека, умеющего держать в руках гаечный ключ.
Соблюдая строительные нормы и правила, регулятор давления нужно устанавливать на входной трубе между запорным краном и счетчиком для воды.
Установка РДВ
Правильно выбранное место для установки РДВ гарантирует сохранность как самой системы домашнего водопровода, так и всех фильтров и приборов учета воды.
При уверенности в том, что данная работа вам по плечу и не требует приглашения профессионального сантехника, можно приступать.
Установка в квартире
- Проверьте наличие всех соединительных деталей для полипропиленовых труб. Которые понадобятся в процессе проведения монтажных работ.
- Начните с осмотра прибора, установите заглушки на боковые отверстия РДВ. На которые впоследствии нужно будет установить манометры.
- Монтаж прибора лучше всего выполнить на горизонтально установленной трубе. В этом случае, будет обеспечено вертикальное положение РДВ, обеспечивающее его бесперебойную работу.
- Установив запорные вентили до и после регулятора давления. В случае аварийной ситуации с помощью кранов можно оперативно прекратить подачу воды.
- Нанесенная на прибор регулировки давления стрелка с указанием потока воды, не даст ошибиться в правильности его установки. При верном расположении РДВ, заглушка для установки манометра должна оказаться сверху.
- Перед входным потоком воды в регулятор давления лучше установить фильтр, позволяющий продлить срок бесперебойной работы РДВ.
- Для надежности соединений используйте ленту ФУМ, которая исключит любую возможность протечки конструкции.
Установка в частном доме
- Монтаж регулятора давления воды в системе водоснабжения частного дома ненамного отличается от квартирного. В схему водопровода придется добавить насос, поддерживающий давление в системе.
- Также выбирается размещение прибора, чтобы после монтажа положение манометра было вертикальным.
- Место установки конструкции – подача воды из городского водопровода или из скважины. Далее ставится прибор учета, следом регулятор давления.
- Насос для поддержания давления, как правило, идет в комплекте поставки прибора для частного дома.
- Не забудьте установить фильтрующий элемент на входе в домашний водопровод.
Нормативы СНиП для квартир
Норматив для входящего потока установлен в диапазонах:
- Для подачи горячей воды – 0,3÷4,5 атм.;
- Для холодного водоснабжения – 0,3÷6 атм.
Максимальное значение может наблюдаться на нижних этажах и требует регулировки, чтобы не повредить подключенную санитарную и бытовую технику. Важным фактором помимо напора является температура. Слишком большой нагрев может вызвать повреждение и ранний износ трубопроводных систем.
Постановление № 307
Помимо СНиП, существует еще один документ, который регламентирует порядок подачи воды в обычном жилом многоквартирном доме. Полностью он называется Постановлением Правительства РФ от 23.05.2006 г. № 307 «О порядке предоставления коммунальных услуг гражданам». Этот документ постоянно корректируется, и последняя его редакция датируется 09.09.2017 г. В этом достаточно объемном документе по части водоснабжения говорится о следующих возможных значениях напора воды:
- 0,3 – 6,0 атм для холодной воды;
- 0,3 – 4,5 атм для горячей воды.
Как видно, в системах горячего водоснабжения верхняя граница давления имеет более низкую величину. Берется такой запас в 1,5 атм с целью предотвращения быстрого износа сантехнических устройств. Они и без того подвержены более быстрому разрушению из-за высоких эксплуатационных температур. Оба документа не противоречат друг другу. Верхняя планка определена на уровне 4,5 – 6 бар, нижняя не должна опускаться меньше чем на 0,3 бар.
Типы конструкции и принцип их действия
По принципу действия приборы регулирования водяного давления представляются несколькими типами устройств:
поршневого типа – главный плюс простота устройства. Регулировка давления происходит при помощи небольшого поршня подпружиненного типа, который при уменьшении или увеличении диаметра отверстия выравнивает водяное давление во всей системе.
Уровень выходного гидродавления стабилизируется из-за сжатия или ослабления пружинного устройства, что определяется выполнением вращений винтового регулирующего элемента.
Главным недостатком во время работы этих устройств является необходимость предварительной очистки воды, из-за того что поршневой редуктор быстро засоряется и перестает работать. Этот момент многие производители учитывают и укомплектовывают свою продукцию специальными фильтрами. Регулировка выполняется при давлении от одной до пяти атмосфер.
мембранного типа – основным отличием от подобных устройств является довольно высокий показатель надежности и неприхотливость, в добавок к ним широкий диапазон пропускной способность. Обычный показатель рабочей скорости водяного потока составляет 0,5 – 3 м3/ч.
Принцип работы этого устройства заключается в функционировании подпружиненной мембраны, которая располагается в отдельной герметичной камере. Уровень сжимающего эффекта, воздействующего на пружину , влияет на небольшой клапан, который способствует увеличению либо снижению пропускной способности редуктора давления воды в водопроводе. Данный тип устройства является довольно надежным и эффективным, и практически не имеет сильно выраженных недостатков.
проточного типа – отличительной чертой данной конструкции является абсолютное отсутствие каких-либо подвижных деталей, что хорошо сказывается на таких параметрах как надежность и долговечность. Стабилизация давления достигается благодаря потере скорости водной массы через внутренний лабиринт устройства.
На выходе жидкость объединяется в один поток с малой скоростью движения. В быту применяется практически в любых оросительных системах. Недостаток подобной конструкции заключается в необходимости установки на выходе дополнительного регулятора.
Как узнать мощность: пошаговая инструкция
Наиболее точным способом определить давление водопровода может стать встроенный манометр, — его устанавливают на входе во внутреннюю сеть сразу после запорной арматуры с фильтром.
Если такое оборудование не установлено, то можно изготовить переносной его аналог самостоятельно.
Для того понадобится:
- манометр до 6 атмосфер;
- резьбовой удлинитель;
- переходник (при необходимости);
- фумлента;
- разводной ключ.
Порядок работ:
- К манометру присоединяют резьбовой удлинитель, на который крепят переходник (при необходимости). Для точности производимых измерений с помощью фумленты достигают герметичности соединений.
- От с шланга душа отсоединяют лейку и прикручивают подготовленный ранее манометр, — соединение герметизируют фумлентой.
- Полностью открывают кран-буксу душа и снимают показания с манометра.
Справка. Во время испытаний, для точности снятия показаний, нельзя использовать другие сантехнические приборы: стиральную машину, раковину, унитаз и т.д.
Этот способ является наиболее точным, однако если требуется срочно узнать давление, а манометра под рукой нет, то можно применить другой, правда, менее точный метод: определение давления по расходу воды.
Понадобится:
- трехлитровая банка;
- секундомер.
Порядок проведения измерений:
- 3-литровую емкость подставляют под предварительно открытый на полную мощность кран.
- Одновременно с этим засекают время на секундомере и фиксируют: за сколько наполнится емкость.
- Полученное время сверяют с табличными данными и устанавливают давление.
Таблица: зависимость давления от расхода воды:
В видео наглядно показано, как можно измерить давление воды самостоятельно:
Какое давление в водопроводной сети является нормой?
Единица измерения «водопроводного давления» — 1 бар. Он равен примерно одной атмосфере (точнее 1,0197 атмосферы, но это несущественно). Такое давление соответствует весы столба воды высотой 10 метров.
Сбои в системе водоснабжения
Такого давления вполне достаточно для обслуживания потребителей даже на самом верхнем этаже многоэтажки. Но, к большому сожалению, давление не относится к стабильным характеристикам системы водоснабжения. И нормальное давление воды в водопроводе – 4 бара – встречается не так уж и часто. Поскольку в типовой системе давление колеблется в пределах от 2,5 до 7,5 бар, в пиковые показатели доходят и до 10 бар.
Причем повышение давления в водопроводе, в большинстве случаев, приводит к сбоям в системе водоснабжения. Причем некоторые приборы (керамические вентили, резьбовые муфты и так далее) испытывают затруднения при давлении 6,5 бар. А 10 атмосфер способны выдержать лишь сварные соединения и особые фитинги (промышленного типа, с конической резьбой или пресс гильзой).
Однако недостаточное давление приводит к не меньшим затруднениям и сбоям в работе водовода. Ведь некоторые бытовые и сантехнические приборы «стартуют» только при определенном давлении на входящем патрубке. Например, джакузи можно «запустить» при давлении от 4 бар, а стиральная машинка-автомат включается при давлении не менее 2 бар. И даже душем можно пользоваться только в том случае, если давление в системе будет не ниже 1,5 бар.
Именно поэтому, общепризнанное оптимальное давление в системах бытового водоснабжения равняется 4 бар. При такой «нагрузке» практически отсутствует риск разрушения фитингов и узлов запорно-регулирующей арматуры. И, в то же время, 4 бар вполне достаточно для «запуска» самых привередливых бытовых приборов и сантехнического оборудования.
Максимальное и минимальное давление воды в водопроводе автономного типа
Автономный водопровод работает не на общих стандартах, а по велению своего владельца. В такой системе можно выставить любое давление – от тривиальной одной атмосферы, когда вода идет по трубам практически самотеком, до четырех, а то и шести бар, необходимых для автоматического полива удаленного газона.
И какое давление в водопроводе будет оптимальным, в данном случае, решает владелец дома, который и будет оплачивать ремонт фитингов и запорно-регулирующей арматуры или страдать от отсутствия возможности принять ванну, в то время, когда работает система автоматического полива.
Поэтому большая часть загородных домовладений оборудуют автономными системами с напором от 1,5 литра/секунду. И минимальное давление в «частном» водопроводе не может быть меньше 1,5 бар. В ином случае домовладелец не сможет воспользоваться двумя сантехническими приборами одновременно.
Ну а максимальное давление в автономной системе зависит от двух факторов – дебета источника (скважины или колодца) и производительности насоса. Если источник может сгенерировать более 0,5 м3 воды в сутки, а насос перекачать весь этот объем с достаточно высоким напором (более 1,5 литров в секунду), то давление системе можно поднять до критических 6 бар.
Но в большинстве случаев владельцы автономных скважин озабочены не ограничением напора, а вопросом: «Как повысить давление в водопроводе?» Ведь существенным дебетом обладают только артезианские скважины, да и то далеко не все. А большая часть источников на наших участках относится к слабонапорному, а то и безнапорному типу. И дебета таких скважин едва хватает на семью из 3-4 человек.
Поэтому большинство владельцев автономных источников водоснабжения знакомы с проблемой недостаточного давления в системе не понаслышке. И далее по тексту мы рассмотрим пути решения этой проблемы.
Причины снижения давления
При неисправном реле и регуляторе давления будет ощущаться резкое понижение или повышение нагрузки. Также нельзя исключать полное отсутствие подачи воды или скачки напора.
Как таковая плата управления довольно незатейливая и долговечная. Но, со временем, точки соприкосновения окисляются, и оболочка теряет свои свойства.
Датчик давления, который вышел из строя может явиться причиной короткого замыкания.
Повреждена мембрана, находящаяся в компенсирующей емкости
А без этого очень важного элемента система подачи воды работать нормально не сможет.
Реле давления способно нормально срабатывать только в определенном масштабе, который обеспечивается сужением и растяжением резиновой груши.
Если она порвется — это станет видно сразу по напору воды. Система начнет работать в неправильной последовательности.
Из-за сбоя циклов «включения отключения» насос выйдет из строя
Грушу нужно не только заменить на новую, но и найти причину выхода ее из строя.
В компенсирующий бак может быть намыто большое количество песка, ила, грязи.
Это редко происходит, но если все – же произойдет такая неприятность, то может случиться так, что вся система откажется нормально функционировать.
Проточины и колодцы иногда бывают сильно заиленными. Когда насос находится в подвешенном состоянии, он может сорваться и упасть на дно.
Вода при этом будет подаваться в систему с песком и илом. Это послужит причиной закупорки гидроаккумулятора.
В результате начнутся скачки давления. Если причина не будет вовремя устранена, песок попадет в трубы по всему дому.
Из-за ограниченного выгорания обмотки двигателя насос может поломаться.
Корпус изделия нужно регулярно проверять на наличие трещин, сколов и следов ржавчины.
Причиной падения давления в системе может стать обратный клапан.
Если он поврежден, вода будет возвращаться обратно в колодец или скважину, а это спровоцирует снижение напора.
Есть еще несколько причин плохого давления – неправильно смонтированный водопровод, не соблюдение эксплуатационных требований, частые поломки оборудования, особенности подачи воды.
Условия работы бытовой техники
Работа бытовой техники, связанной с водой, также зависит от того, какое давление в трубах. Например, в квартире или доме могут быть установлены стиральная и посудомоечная машины, ванна с гидромассажем, котел отопительный и многое другое. И каждое из этих устройств нуждается в определенных показателях давления, чтобы правильно работать. Например, минимальный напор для смесителя в ванной, а также в душевой кабине не должен быть ниже 0,3 атм, а для умывальника и бачка унитаза – не менее 0,2 атм. Стиральная машина не будет работать с давлением ниже 2 бара, а вот для джакузи понадобится напор не менее 4 атм.
Стиральная машинка не будет работать при недостаточном давлении
Норма
Вначале давайте разберемся с тем, что считать нормой для интересующего нас параметра.
Централизованное водоснабжение
- Какое должно быть давление воды в системе водоснабжения с питьевой холодной водой (ХВС)?
Типичной нормой считаются 2,5-5 кгс/см2 в зависимости от этажности застройки района города и от рельефа местности. Каждая атмосфера (или 1 кгс/см2) избыточного давления соответствует водяному столбу в 10 метров. Более точные значения приводит СНиП 2.04.02-84:
Документ, регламентирующий параметры водоснабжения
- Минимальное значение на вводе в дом при высоте застройки в 1 этаж равно 1 атмосфере (или напору в 10 метров);
- При большем количестве этажей на каждый из них добавляется 0,4 атмосферы, или 4 метра напора;
- При этом максимальный напор у потребителя (то есть перед сантехприборами, на вводе в квартиру) не может быть выше 60 метров.
- Как компенсируется значительная высота жилых домов или неровный рельеф?
Насосы для повышения давления в системе водоснабжения устанавливаются централизованно, в здании отдельной насосной станции, снабжая группу домов, или в подвале отдельного дома.
Подкачка в техническом подвале
- Как устраняются значительные перепады давления в системе водоснабжения между крайними этажами в зданиях в 25 и выше этажей?
Очень просто: насос для повышения давления в системе водоснабжения ставится не в подвале, а на одном из средних этажей.
Насосная станция в помещении техэтажа высотного здания
- Какое давление нормально для централизованного горячего водоснабжения (ГВС)?
На розливе ГВС — от 2,5 до 6 атмосфер.
Столь значительная разница давления в системе водоснабжения объясняется двумя факторами:
- Если закрытая схема теплоснабжения подразумевает нагрев воды из системы ХВС с использованием энергии теплоносителя, то в открытой схеме в краны подается сам теплоноситель — техническая вода из теплотрассы. В первом случае количество атмосфер в розливе соответствует параметрам ХВС, во втором — параметрам теплотрассы;
- В открытой схеме теплоснабжения горячее водоснабжение может включаться с подающего или с обратного трубопровода.
Элеваторный узел с врезками ГВС
ГВС запитано с подачи летом и в межсезонье, зимой же температура подающей нитки трассы поднимается до 110-150 градусов, поэтому с наступлением холодов водоснабжение переключается на обратку (см. Оборотное водоснабжение – это экономия природных ресурсов и ваших денег).
График температур ниток теплотрассы
Давление на подаче элеваторного узла — 5,5 атмосфер
- Какое минимальное давление допустимо на горячей воде?
Согласно Постановлению Правительства №307 о порядке предоставления коммунальных услуг, оно равно 0,3 атмосферы.
Автономное водоснабжение
- Каким должно быть давление в автономной системе водоснабжения?
Нормой считается диапазон от 1,5 до 4,5 атмосфер. Минимумом (для самотечного водопровода с подачей воды из установленной на чердаке или другом возвышении накопительной емкости) — 0,3 кгс/см2: при дальнейшем снижении напора невозможна нормальная работа заливных клапанов некоторых сливных бачков и части использующей воду бытовой техники (стиральных и посудомоечных машин, проточных водонагревателей и т.д.).
При напоре меньше 3 метров этот прибор не включится
- Как отрегулировать этот параметр?
За поддержание давления в системе водоснабжения от автономного источника отвечают автоматика управления насосом (для нее задаются границы включения и выключения подкачки воды) и давление накачки гидроаккумулятора (оно должно быть примерно на 0,2 кгс/см2 ниже значения, при котором включается насос).
Управляющее работой насоса реле давления в системе водоснабжения от скважины
Как понизить давление воды в водопроводе
Для стабилизации и понижения давления воды используется специальный редуктор. Он защищает от гидроудара не только сам водопровод, но и подключенные к нему бытовые приборы. Небольшое устройство расположено в герметичном металлическом корпусе. Регулятор давления имеет два патрубка с резьбой, расположенной на входе и выходе. В некоторых случаях на нем может быть размещен третий патрубок для монтажа манометра и винт, предназначенный для регулировки напора воды.
Работает редуктор по принципу выравнивания усилий диафрагмы и настроечной пружины. Если кран в водопроводе открывается, выходное давление в устройстве снижается, вследствие чего снижается и давление на диафрагму. Усилие пружины при этом возрастает. Она открывает отверстие до тех пор, пока давление в водопроводе на выходе не достигнет определенного значения. Высокое давление или его скачки никак не отражаются на открытии и закрытии клапана.
Способы снятия показаний
Теоретические знания нормативных значений, касающихся водонапора, позволяют переходить к практике, дающей ответ на вопрос, как измерять в домашних условиях давление воды в кране или других водоразборных точках квартиры.
Способ #1 — применение стационарных манометров
Основным прибором для замеров давления в водопроводных коммуникациях является манометр. Существует несколько видов устройств этого назначения, отличающихся конструктивно и по принципу работы.
Наиболее распространённым типом прибора для снятия показаний давления воды является механический манометр. Он надёжен в эксплуатации, имеет легко читаемую шкалу значений и информационный циферблат
Часто контроль давления воды в квартире ограничивается показаниями прибора, установленного на границе отсекающей внутриквартирный и центральный трубопроводы. Однако в реальности показания такого манометра будут являться не совсем корректными и принимаемыми с некоторыми погрешностями.
Это обусловлено тем, что не учитываются все потери давления на элементах внутренней разводки квартиры (фильтры, тройники, запорная и регулирующая арматура). Кроме этого, на свободный напор воды оказывают влияние повороты и участки с изменением сечений трубопроводов.
Поэтому лучшим вариантом является оснащение манометрами всех входов точек потребления воды в квартире. Это вполне доступно на этапах строительства жилья или в ходе ремонтных работ по замене трубопроводов водоснабжения.
Отсутствие стационарно установленных приборов не лишает потребителя возможности произвести замер водяного давления в любой водоразборной точке другими способами.
Способ #2 — использование переносного манометра
Особенностью переносного измерительного прибора является его универсальность и возможность несложной установки на трубопроводах и такого же простого демонтажа.
Применение данного метода позволяет измерять водяное давление непосредственно на входе каждого сантехнического прибора, влияющего на её напор.
Собрать мобильный манометр можно своими руками, усовершенствовав покупной заводской прибор. Для этого необходимо: 1 — обычный водяной манометр со шкалой до 6 бар; 2 — резьбовой удлинитель; 3 —переходник с резьбы манометра 3/8 дюйма на полудюймовую резьбу удлинителя
Для уплотнения резьбовых соединений используется фум-лента.
Наиболее удобной точкой подключения для проведения замера давления воды является душ.
Алгоритм проведения измерений следующий:
- Душевая лейка откручивается от шланга.
- На шланг монтируется манометр.
- Открывается кран на душе.
- Замеряется давление.
Для снятия корректных показаний прибора необходимо в процессе замера избавиться от воздушной пробки. Устраняется она путем нескольких переключений смесителя с крана на душ или открытием и закрытием другого крана в системе водопровода.
Если нет соответствующего переходника, то вместо него можно подобрать шланг с диаметром, позволяющим подключить его к манометру. Соединение со шлангом душа в этом случае производится через штуцер с резьбой ½ дюйма.
Напор воды в течение суток может колебаться, поэтому для достоверности снимаемых показаний измерения рекомендуется производить несколько раз, в том числе в период пикового разбора воды.
Способ #3 — бесприборное определение давления
Данный способ позволяет с определённой степенью погрешности измерить давление воды в точке подключения к сантехприборам без использования специальных измерительных устройств.
Для проведения замеров необходимо приобрести прозрачный шланг/трубку ПВХ по длине около двух метров и с диаметром, позволяющим подключить его к водопроводному крану
Эксперимент с использованием прозрачного ПВХ шланга проводится по следующей методике:
- Шланг одним концом подключается к точке разбора, выставляется и, желательно, фиксируется в вертикальном положении.
- Открывается кран и трубка заполняется водой до отметки, соответствующей нижней части крана (нулевой уровень).
- Верхнее отверстие герметично закрывается.
- Открывается на максимальный напор водопроводный кран.
- Измеряется высота водяного столба от нулевого уровня до нижней границы воздушной пробки (Н).
- Фиксируется высота воздушной пробки (h).
Измерения расстояний необходимо проводить не сразу, а через 1-2 минуты, после того, как под давлением воды из открытого крана в шланге образуется воздушная пробка.
Формула для расчета приближённого значения давления воды из открытого крана, при использовании в качестве манометра прозрачного шланга, будет следующим. Р=Ратм × (Н + h) / h
За величину Ратм принимается значение атмосферного давления в трубке до начала эксперимента — 1 атм.
Что это такое?
Чтобы водопровод исправно функционировал, службы водоканала постоянно поддерживают в нем определенное давление.
Напор измеряется физической величиной, равной силе воздействия воды на стенки трубопровода.
С помощью него от водоснабжения добиваются такого состояния, при котором он будет полноценно функционировать без риска наступления аварийных ситуаций:
- прорыва труб,
- запорной арматуры
- различного сантехнического оборудования.
Справка! В народе давление называют напором. И хоть эти понятия не тождественны, но суть их одинакова. Напор – это одно из многих его обозначений.
Как заглушить трубу с водой под давлением?
Поставить заглушку на трубу – дело не хитрое, если делать это без напора.
Но когда воду нельзя перекрыть, то многие подумают, что сделать это невозможно. Однако это не так.
Обычную заглушку поставить не получится, так как сильный напор не даст возможность даже наживить её на резьбу.
Но если воспользоваться вместо неё обычным водопроводным краном, то всё получится.
Метод заключается в том, чтобы кран, который будет заглушать трубу, перевести в открытый режим, — вода будет проходить сквозь него и тем самым даст возможность его наживить на резьбу трубы. Как только кран-заглушка будет наживлен и закручен на несколько витков, его можно перекрывать.
Перед работами нужно убедиться в том, что ничто не помешает выполнению работ, а также подготовить емкость для набора воды, тряпочную ветошь для уборки (чтоб не протопить соседей).
Этим методом можно воспользоваться даже в случае, если заглушаемая труба будет без резьбы, — тогда на кран-заглушку нужно надеть гибкий шланг, который бы налезал на трубу.
Кран, как и в первом случае, нужно полностью открыть, а шланг одевать на трубу — крепить его нужно на один-два хомута. После этого можно окончательно перекрывать воду.
Важно. Нельзя применять этот способ для заглушки трубопроводов горячей воды без полного перекрытия системы.
Давление воды в водопроводе: норматив
Согласно действующим в стране нормативам и ГОСТам, давление в водопроводной системе городских сетей должно быть 4 атмосферы. Конечно же, обычным потребителям водопроводной городской сети точной информации о данных показателях никто не даст. Но нужно сказать, основываясь на отзывах, вы сами поймете, когда что-то пойдет не так и давление в системе сильно снизится.
Если вы из тех людей, кто не дает слабину коммунальным службам, и вы хотите получать ровно 4 атмосферы, за которые платите, то можете установить датчик давления воды, то есть манометр. К примеру, его можно врезать в систему после водяного счетчика у вас в квартире для отслеживания данных.
