Как поставить дефлектор на дымоход своими руками: пошаговый инструктаж

Изготовление дефлектора ЦАГИ

Дефлектор ЦАГИ состоит из:

1. Нижнего патрубка (крепящегося на устье дымохода).
2. Диффузора — сужающейся конически части цилиндра, где поток воздуха меняет свои параметры.
3. Обечайки (внешний кожух).
4. Верхнего защитного конического зонта.
5. Кольца.
6. Элементов крепления — кронштейнов.

Изготовление дефлектора производится на основе чертежа с нанесёнными размерами всех элементов

Требуемые инструменты и материалы

1. Маркер или фломастер.
2. Линейка.
3. Ножницы по железу.
4. Плоскогубцы.
5. Киянка.
6. Деревянный брус для подставки.
7. Заклёпочное устройство.
8. Дрель, свёрла по металлу (или саморезы с наконечником в виде сверла).
9. Маска-очки и рукавицы.
10. Лист оцинкованного железа толщиной 0,3–0,5 мм (подойдёт и алюминиевый лист, и тонкая нержавеющая сталь).
11. Металлические детали (уголок, шпильки, толстая проволока и тому подобное).

Первоначально готовятся чертежи, при составлении которых производят расчёт размеров изделия. За основу берут диаметр дымохода, обозначаемый символом D.

Таблица: соотношения размеров деталей дефлектора с диаметром дымохода D

Позиция	Деталь диффузора и её характеристики	Коэффициент по отношению к D
1	Диаметр кольца диффузора	2
2	Ширина диффузора	1,25
3	Ширина зонта	1,7
4	Высота кольца	1,2
5	Высота дефлектора	1,7
6	Заглубление трубы внутрь диффузора	0,15
7	Высота конуса	0,25
8	Высота зонта	0,25
9	Высота обратного конуса	0,25
10	Зазор между зонтом и диффузором	0,25

Пошаговый процесс изготовления дефлектора

1. Делаем чертёж-выкройку дефлектора.

2. Рисуем выкройку конуса-зонта.

3. Надеваем маску-очки и рукавицы.

4. Переносим вычерченные детали на картон.

5. Скрепляем их — делаем картонный макет. Проверяем соответствие деталей друг другу.
6. Раскрываем макет обратно. Эту картонную выкройку, положенную на лист оцинковки, обводим маркером.

7. Вырезаем ножницами по металлу все детали.

8. На срезах подгибаем плоскогубцами железо на 5 миллиметров и простукиваем подогнутые срезы молотком.
9. Сворачиваем кожух и сверлим отверстия в его краях.

10. Скрепляем края клёпками (вместо клёпок можно использовать саморезы или даже сварку, только нужна автоматическая сварка, чтобы не сжечь тонкое железо).

11. Так же скрепляем по очереди внешний цилиндр и тарелки-конусы.

12. Из жести вырезаем шесть лапок размерами примерно 60х200 миллиметров.
13. Подгибаем их вдоль с обеих сторон, пристукиваем молотком для увеличения жёсткости.
14. Просверливаем в конусе, отступив от края сантиметров по пять, дырки под болты.

15. Крепим лапки на конусе.

16. Сгибаем их, чтобы получилась П-образная форма.

17. Соединяем колпак с цилиндром.

18. Конечная сборка: соединяем всё с корпусом.

19. Наш дефлектор готов.

Если мы делаем дефлектор Григоровича, верхний конус нужно увеличить на 4 сантиметра. Далее следуем схеме:

1. Верхняя тарелка больше, поэтому мы вырезаем 6 лапок в её кромке для крепления к нижней тарелке.
2. Крепим к нижней тарелке шпильки для соединения с кожухом.
3. Крепим ими к кожуху зонт.

Дефлектор Григоровича собирается по той же схеме, но верхний конус у него имеет большие размеры

Чтобы укрепить готовый дефлектор, лучше отделить верхнюю часть трубы и соединить её с дефлектором на земле. Крайне важна прочность этого соединения, потому что нагрузка от ветра на высоте будет велика.

Видео: собственноручное изготовление дефлектора ЦАГИ

Дефлектор, изготовленный своими руками, возможно, получится не очень красивым, но вы сразу ощутите его полезность: тяга усилится почти на четверть, крыша будет защищена от искр. Труба с таким дефлектором может быть ниже на полтора-два метра. И он обязательно заставит вас собой гордиться.

Варианты конструкций флюгеров

Традиционно флюгарка для крыши изготавливается в виде плоских силуэтов сказочных персонажей, животных, ангелов, силуэтов кораблей, старинных экипажей, трубочистов и даже пивных кружек с рыбой. В старину, в плотной городской застройке с высокими остроконечными крышами, таким способом удавалось обозначить самые важные в городе места – городскую ратушу, торговые лавки, пивные, дом лекаря, пекаря и сапожника.

Сегодня все чаще в качестве флюгерки выбирают силуэты котов, птиц, петухов, собак, забавных мультяшных героев.

Особым уважением пользуются силуэты аистов на крыше, как символа надежности домашнего очага.

Нередко для флюгера на крыше используют церковные силуэты, фигурки ангелов и целые религиозные сюжеты.

Отдельную категорию составляют так называемые флюгеры – дымники, устанавливаемые на дымоход или дымовую трубу. В этом случае флюгерку для крыши изготавливают способом художественной ковки, что обеспечивает высокую прочность и долговечность конструкции.

Признаком высокого стиля считается установка на крыше объемных фигур, изготовленных из жести и тонколистового металла. Собранный из нержавейки, а иногда с хромированным покрытием, такой флюгер всегда производит впечатление на гостей и прохожих.

Изготавливаем флюгер на крышу своими руками

Наилучшим материалом для изготовления флюгера считается тонколистовая сталь, для небольших конструкций, с форматом 400х500 мм, используется оцинкованный лист толщиной 2-2,5 мм, для сложных и габаритных конструкций можно использовать трехмиллиметровый металл.

Подбираем подходящий эскиз флюгерки. Это может быть шуточный сюжет.

Более традиционные силуэты — волк, кошка, медведь.

Особой популярностью для изготовления флюгарок на крышу пользуются силуэты драконов и экзотических животных.

Переносим понравившийся силуэт флюгерки на металл и вырезаем электролобзиком.

Края заготовки флюгера зачищаем болгаркой.

Предварительно потребуется изготовить крепление для установки флюгера на крышу, фото.

Для этого потребуется полоска металла шириной 20 см и длиной 50 см. Полоску необходимо выгнуть на стальном уголке в тисках в форме трапеции, как на фото. В центре вырезаем отверстие и привариваем толстостенную стальную трубу, внутренним диаметром 15 мм и высотой 300 мм. Для фиксации оси вращения флюгера в боковой стенке просверливается отверстие и нарезается резьба М8.

На следующем этапе необходимо подобрать ось вращения под трубу и вырезать канавку под установку фиксирующего болта.

Остается приварить металлический силуэт флюгера к оси и покрасить хорошей атмосферостойкой краской, после этого можно подбирать место на коньке крыши.

Самую простую школьную конструкцию флюгера для крыши можно изготовить за полчаса из деревянного бруска.

Флюгерка собирается из двух брусков. Первый используется как основание оси, из второго изготавливается стрела. Для оперения можно использовать жесть из консервной банки, а в качестве оси вращения обычный гвоздь, забитый в отверстие, просверленное на глубину 40-50 мм. Школьный флюгер сможет показывать условный напор или скорость ветра. Для этого нужно вырезать тонкую пластинку жести и закрепить ее на тонком проволочном подвесе. Если добавить рамку с градуированной шкалой, конструкция может определять скорость ветра с точностью до 10%.

Для использования на крыше дачи или в качестве игрушки можно изготовить флюгер из обычной пластиковой бутылки. Потребуется литровая пластиковая бутылка, спица или сварочный электрод и деревянная рейка – опора. Нужно аккуратно проделать разогретым металлом отверстие в донной части и пробке бутылки. Далее, на боковой поверхности канцелярским ножом вырезают лопасти и отгибают их под углом 90 о к оси вращения. Остается закрепить спицу на деревянной планке, одеть флюгерку и испытать прибор в действии на крыше.

Из-за чего дымится труба дымохода?

Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.

Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).

Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы. Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции)

Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).

Технологические хитрости

Неправильная конструкция зонта для дымохода

Первое правило – не делайте дымников наподобие двухскатной крыши или цилиндрового свода (см. рис. справа). Такие годятся по назначению только для передвижных приборов, когда ось зонта возможно произвольно ориентировать по ветру. Или в качестве декоративных на фальшдымоход. Есть такая мода в домах с биокаминами. А в прочих случаях тяга будет гулять по воле стихий вплоть до обратной.

Далее, чтобы сделать дефлектор на дымоход своими руками, нужно освоить некоторые приемы жестяницких работ. Прежде всего – соединение листов в фальц (сгиб), или фальцовку см. рис. ниже. Чаще всего детали дефлекторов соединяются одиночным лежачим фальцем, но для зонтов несовершенных дефлекторов в декоративных целях иногда используется двойной стоячий фальц.

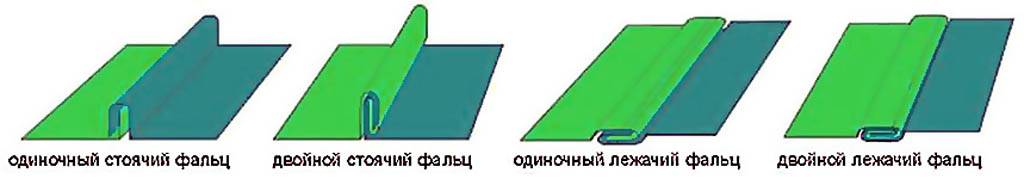

Соединение листов тонкого металла в фальц (фальцовка)

Далее нужно научиться по наружным размерам размечать выкройки деталей дефлектора. Для тех, кто предпочитает учиться наглядно, даем подборку видеоуроков по изготовлению деталей дымовых дефлекторов:

Переход с квадрата на круг (квадрат внутри круга):

https://youtube.com/watch?v=ZLqFoeX74mo

Очень важно для закрытых дефлекторов к маломощным печам и котлам, см. далее

Переход с круга на круг:

https://youtube.com/watch?v=rOfAH4AqAWk

Все эти выкройки возможно построить, пользуясь только линейкой и циркулем – козьей ножкой (в который вставляется карандаш. Ну, а для тех, кто склонен к углубленному изучению основ, прежде чем взяться за дело, даем подборку проекций и формул для точного построения разверток деталей

Обратите внимание на удлиненные зонты: их ставят на 2-3 ходовые дымоходы. Дымовые каналы, каждый минимально допустимого для данного отопительного прибора сечения, располагают в ряд

Вероятность задувания сразу 2-х каналов крайне мала, а всех 3-х практически отсутствует.

Здесь на рис. – данные для построения усеченного конуса, которых в дефлекторах хоть отбавляй. Исходные данные – высота конуса H, радиусы вершины и основания R1, R2

Обратите также внимание на врезку, отмеченную красным: это развертка того самого конуса Григоровича. Образующий угол (в данном случае 30 градусов) находится как φ = arcsin(H/r), где H – высота конуса, а r – радиус основания

Радиус R определяется аналогично L для усеченного конуса, но в квадрат возводятся H и r. Впрочем, тем, кто не забыл теорему Пифагора, это и так понятно.

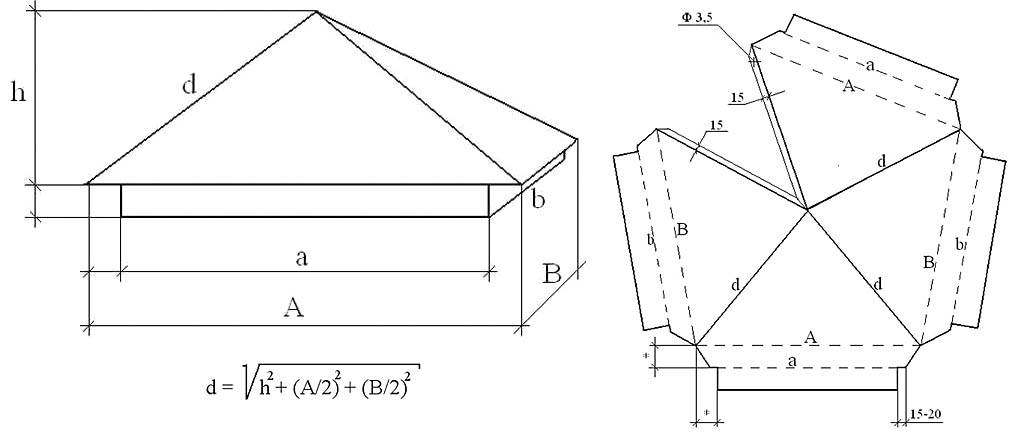

Построение развертки (выкройки) шатра (пирамиды) с вершиной в центре

После конусов разобраться с разверткой одноцентрового шатра труда не составит, см. рис. Одно лишь «но»: припуск на примере выкройки (справа на рис.) дан в расчете на одинарную клепку (для прочности) паяного шва.

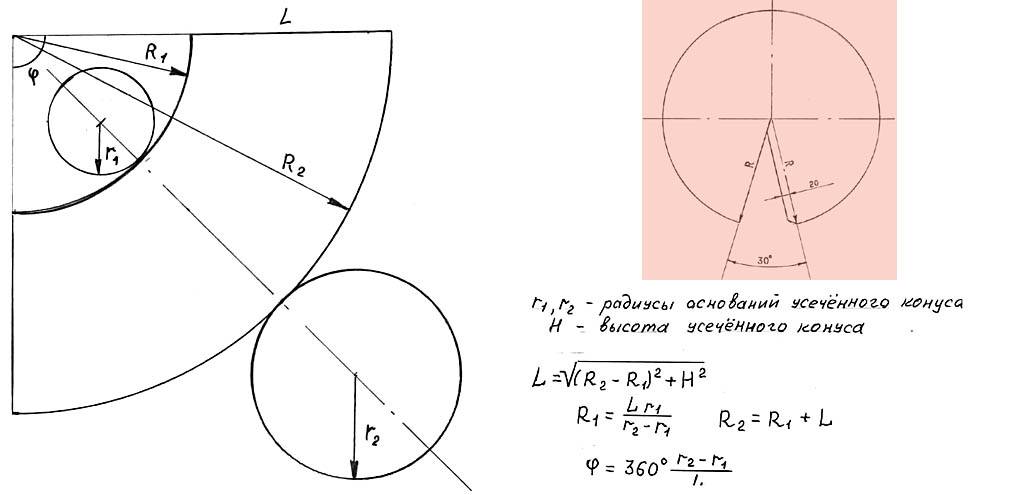

Как построить развертку усеченного конуса и конуса Григоровича

Для соединения в одинарный фальц металла толщиной до 0,6 мм припуск с одной стороны надо взять 20 мм, а с другой 21+2+20 мм. Если металл 0,6-1,5 мм, то 30 и 31,5+3+30 мм соотв. Но, вообще говоря, паяный и склепанный на краю шов сделать легче, он выглядит аккуратнее и лучше сопротивляется коррозии, чем фальцевый. Если железом кроется крыша, то, понятно, склепывать и паять листы просто технически невозможно. Но зонт дефлектора – другое дело. Собирают его на пайке с клепкой так:

1. Размечают и вырезают развертку;
2. Сверлят отверстия под заклепку;
3. Отгибают внутрь под 90 градусов борта (крылья) припуска;
4. Заклепывают край;
5. Через деревянные подкладные бруски струбцинами сжимают борта;
6. Пропаивают шов.

Аналогичным способом строится развертка и собирается вальмовый шатер (зонт) дымника, см. рис.

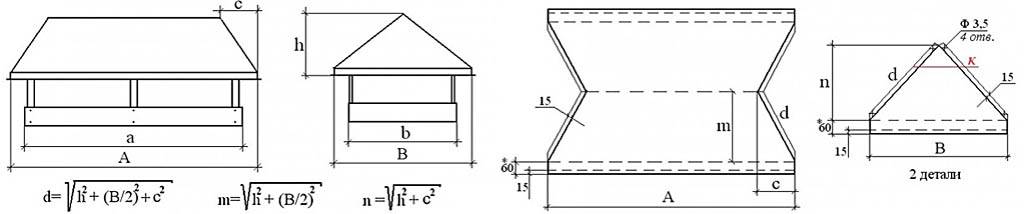

Построение развертки вальмового шатра (зонта) дымника

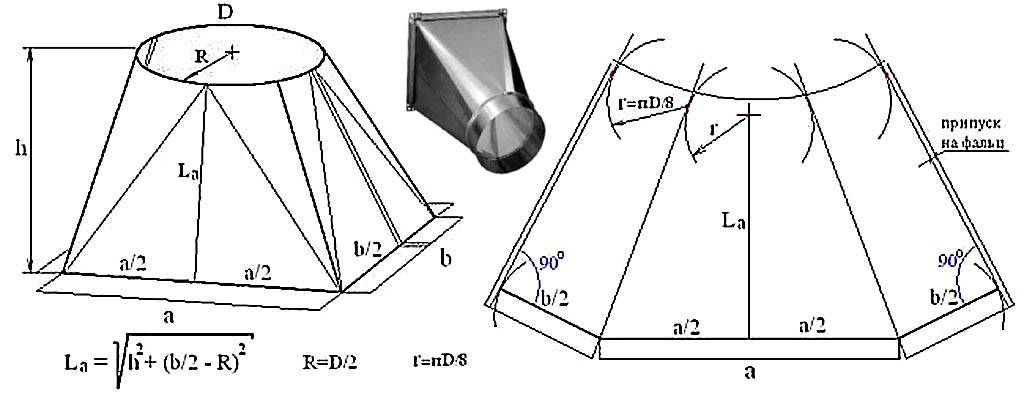

Построение развертки (выкройки) перехода с квадрата на круг (круг внутри) для диффузора (юбки) дефлектора дымовой трубы

Преимущества и недостатки турбодефлеторов

Что получит пользователь, который сделает турбодефлектор вентиляционный своими руками или купит его? Массу преимуществ и только положительные впечатления о его работе. Вот плюсы, которыми обладает изделие для вентиляции или дымохода:

• Головка турбодифлектора, которая вращается, усиливает воздухообмен в вентиляционной или дымоходной трубе. Обратная тяга не образуется, а подкровельное пространство не накапливает конденсат. К тому же ротационное устройство работает намного лучше, обычный дефлектор.
• Изделие работает исключительно на ветровой энергии, не потребляя электричество. Поэтому лишних расходов не будет, в отличие от использования электрических вентиляторов.
• Если должным образом ухаживать за оборудованием и выполнить правильный монтаж, то срок службы будет составлять 10 лет, или 100 тыс. часов работы. Если взять турбодефлекторы из нержавейки, то их срок службы составляет 15 лет. К сравнению, вентиляторы работают в 3 раза меньше.
• В вентиляционный канал не будут попадать снег, град, дождь, листва, грызуны. Турбодефлектор используется в местностях с сильными и частыми порывами ветра.
• Конструкция оборудования легкая, удобная и компактная. Турбодефлекторы, диаметром 20 см и больше имеют вес несколько меньше, чем у дефлектора ЦАГИ. Изделия большого размера, который составляет 680 мм, имеет вес примерно 9 кг. Чтобы понять разницу, скажем, что дефлектор ЦАГИ такого же диаметра имеет вес до 50 кг.
• Простота монтажа. Даже новичок справится с такой задачей. Нужна только инструкция и стандартный набор инструментов.

Вот почему турбодефлекторы так часто используются. Но наряду с плюсами, у изделий есть и некоторые минусы:

• если сравнивать с другими видами дефлекторов, то турбодефлектор несколько дороже. Правда, если сделать его своими руками, то это обойдется дешевле;
• при неблагоприятных атмосферных условиях, например, если нет ветра, низкая температура или повышенная влажность, то устройство может попросту не работать и остановиться. А ведь если дефлектор постоянно находится в движении, то он меньше подвержен обледенению;
• использование дефлектора для помещений с повышенным требованием к вентиляции, такими как медицинская лаборатория, производственные помещения, здания с химическими веществами, нельзя считать единственным средством. Все равно нужно устанавливать вентиляторы.

В зависимости от материала изготовления, цена на устройство может быть довольно высокой. Все же этих недостатков очень мало, поэтому многие предпочитают использование дефлектора для своей вентиляционной системы.

Это интересно: Виды вентиляционных труб: подробный обзор труб для вентиляции

Принцип работы и устройство

В основе работы лежит закон Бернулли верный для жидкостей и для газов. При движении газов в канале с уменьшающимся поперечным сечением их скорость возрастает, а давление, оказываемое на границы канала, снижается, возникает разряжение. Если есть связь между окружающим пространством и зоной разряжения, то быстрый поток увлекает за собой, вещество извне.

Дефлектор – это устройство, которое обеспечивает обтекание воздухом или прохождение его через сужающийся канал, при котором появляется зона разреженности непосредственно возле устья дымохода. В область разряженного газа начинают всасываться газы, выходящие из дымохода. В результате ветер, который мог бы вызвать подавление тяги, наоборот начинает ее увеличивать.

Можно добиться 20% прироста тяги даже с самым простым по конструкции дефлектором. Для печей и котлов на твердом топливе это означает лучшее прогорание угля, дров или брикетов, лучшую отдачу теплоты и в результате повышенное КПД установки. Устраняются проблемы, связанные с затуханием пламени или возвратом отработанных газов внутрь помещения.

Устройство дополнительно препятствует попаданию мусора, снега и дождя в канал. Частично это обусловлено наличием корпуса дефлектора, частично тем, что поддерживаемая тяга противодействует засорению.

Виды

Конструкция никак не регламентируется. Любая конструкция, которая не вызывает дополнительного сопротивления и создает разряжение в устье дымохода, повышает тягу оправдывает свою эксплуатацию. Существует несколько типов дефлекторов, которые получили распространение за счет своей практичности и надежности:

• Дефлектор ЦАГИ
• Тарельчатый дефлектор, Astato
• Круглый «Волпер»
• Дефлектор Григоровича
• Н-образный дефлектор

Каждый из перечисленных типов отлично справляется с поставленными задачами. Отличиями являются габаритные размеры и восприимчивость к ветру различных направлений. Недостаток практически всех видов – в отсутствии ветра они сами оказывают сопротивление тяге.

Подобным образом действуют еще несколько устройств: турбовинтовой оголовок (вращающийся дефлектор) и флюгер с экраном.

Изготавливается дефлектор из оцинкованной стали, меди и нержавейки. Главное требование – это высокая стойкость к коррозии, ведь устройство будет устанавливаться на дымоход, где проводить ремонтные работы будет чрезвычайно сложно, особенно при работающем котле отопления или печи.

Для вентиляционных каналов, где исключены высокие температуры, могут использоваться полимерные материалы, или полимерные покрытия для металлических конструкций.

Популярные виды изделия

Вы, наверное, заметили то, что они бывают различной формы. Современные устройства могут иметь разное навершие:

1. Плоское
2. Полукруг
3. С крышкой
4. С двускатной щипцовой крышей

Полукруглый колпак

Первый тип чаще всего устанавливается на домах, выполненных в стиле модерн. Для обычных современных построек применяют в основном полукруглый колпак. Щипцовая крыша дефлектора лучше всего справляется с защитой дымохода от снега.

Главным образом дымники изготавливают из оцинкованного железа, реже из меди. Но сегодня входят в моду изделия, покрытые эмалью или жаростойким полимером. Если устройство используется на вентиляционных каналах, где отсутствует прямой контакт с нагретым воздухом, то можно применять колпак из пластика.

Конструкции дефлекторов также различные.

На отечественном рынке самыми востребованными считаются:

• Дефлектор ЦАГИ, шаровидный с вращением, открытый «Астато»
• Устройство Григоровича
• «Дымовой зуб»
• Круглый дымник «Воллер»
• Звезда «Шенард»

Различные варианты колпаков на дымоход

Самым популярным на российских просторах стал дефлектор ЦАГИ. В его комплектацию входят:

• Патрубок (входной)
• Каркас
• Диффузор
• Зонтик
• Кронштейны

Можно купить заводской дефлектор и установить на дымоход, но некоторые предпочитают делать его самостоятельно из подручных материалов. Для этого следует придерживаться нескольких несложных правил.

Это механизм имеющий вращающийся корпуси имеющий соединение с подшипниковым узлом, на нем закреплены специально изогнутые детали,. Сам флюгер находится сверху, он позволяет всему устройству как бы постоянно держаться по ветру.

Кольцо со встроенным в нем подшипниковым узлом с помощью прочных болтов крепят к срезу дымохода. Проходящий между козырьками поток воздуха ускоряется что приводит к созданию разреженной зоны. Тяга, соответственно, усиливается и повышается эффективность вывода продуктов сгорания.

Как правильно изготовить дефлектор на дымоход своими руками

Сначала необходимо определиться из какого материала он будет создан. Это может быть оцинкованное железо или нержавеющая сталь. Пригодна также и медь, несмотря на то, что это дорогой материал. Использование именно этих металлов связанно с тем, что дефлектор должен быть максимально стойким к перепадам температур и атмосферным воздействиям.

Устройство имеет свои определенные параметры, которых необходимо придерживаться. Например, высота дымника должна составлять 1,6-1,7 часть от внутреннего диаметра трубы, а ширина – 1,9.

Последовательность работ по самостоятельному созданию дефлектора следующая:

1. На картоне чертим развертку главных деталей.
2. Переносим выкройки на металл и вырезаем отдельные детали.
3. Соединяем все элементы один с другим, используя для этого крепежные изделия или сварочные работы.
4. Изготавливаем из стали кронштейны, нужные для крепления на поверхности дымохода колпака.
5. Собираем колпак.

Дефлектор изготовленный своими руками, сначала собирается и только потом монтируется на трубу. Первым устанавливают цилиндр, который фиксируется крепежными изделиями. С применением хомутов на нем закрепляется диффузор, а также колпак, в виде обратного конуса.Этот простой элемент позволяет устройству функционировать при любом ветре.

Смотрим видео, делаем самостоятельно и поэтапно:

Чтобы самостоятельно сделать колпак потребуются следующие предметы и инструменты:

• Резиновая или деревянная киянка
• Молоток
• Брусок
• Зажимы
• Ножницы для работы с металлом
• Стальной уголок.

Чтобы упростить процесс сборки устройства, на всех деталяхспециальносрезают уголки с двух сторон.

Установка дефлектора обязательна и наиболее эффективна при наличии непрямого дымохода.

При изготовлении устройства самостоятельно необходимо строго придерживаться пропорций, указанных выше. Если дефлектор, устанавливаемый на дымоход, не будет соответствовать этим параметрам, то и свою основную функцию по созданию хорошей тяги он выполнять должным образом не сможет.

Делаем колпак самостоятельно, видеообзор:

Выполняя заготовки из металла самостоятельно, делать это лучше всего по лекалам из картона, вырезанными по требуемым размерам. Приложив их к листу металла, достаточно будет обвести детали по контуру и можно смело вырезать, не боясь ошибиться.

Если у трубы максимально допустимый диаметр, то для монтажа потребуется применение растяжки, выполненной из проволоки.

Как сделать дефлектор ЦАГИ на трубу дымохода своими руками

Процесс разработки и сборки дефлектора на вытяжную трубу состоит из четырех этапов: чертеж, создание заготовок, сборка, установка конструкции и ее закрепление непосредственно на дымоходе.

Необходимые инструменты

Вам обязательно потребуется:

• лист плотной бумаги для чертежа и макета;
• маркер для разметки;
• заклепочник для соединения элементов конструкции;
• ножницы по металлу для вырезания деталей;
• дрель;
• молоток.

Не забываем про нужный инструмент, перед монтажом дефлектора

Разработка чертежа модели дефлектора ЦАГИ

Существует алгоритм того, как сделать дефлектор на трубу дымохода своими руками. Первый этап рекомендуется выполнять на бумаге. Сначала надо рассчитать размеры диаметра патрубка и верхнего колпака конструкции, а также вычислить высоту отражателя.

Для этого применяются специальные формулы:

• диаметр верхней части дефлектора — 1.25d;
• диаметр наружного кольца — 2d;
• высота конструкции — 2d+d/2;
• высота кольца – 1,2d;
• диаметр колпака — 1,7d;
• расстояние от основания до кромки наружного кожуха — d/2.

Где d – это диаметр дымовой трубы.

Облегчить задачу поможет таблица, в которой содержатся готовые расчеты для стандартных размеров металлических труб.

Диаметр печной трубы, см	Диаметр внешнего кожуха, см	Высота внешнего кожуха, см	Диаметр выходного отверстия диффузора, см	Диаметр колпака, см	Высота установки внешнего кожуха, см
100	20.0	12.0	12.5	17.0…19.0	5.0
125	25.0	15.0	15.7	21.2…23.8	6.3
160	32.0	19.2	20.0	27.2…30.4	8.0
20.0	40.0	24.0	25.0	34.0…38.0	10.0
25.0	50.0	30.0	31.3	42.5…47.5	12.5
31.5	63.0	37.8	39.4	53.6–59.9	15.8

Если дымоход имеет нестандартную ширину, то все расчеты придется выполнять самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.

Когда лекала сделаны, рекомендуется сначала собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что сконструируете дефлектор на печной дымоход своими руками без проблем, не стоит пропускать этот этап, так как именно он поможет вам выявить возможные ошибки и недоработку, и подкорректировать расчеты или чертеж. Только после создания правильного бумажного макета, который подтвердит, что схема дефлектора получилась точной, можно переходить к следующему этапу.

Пошаговая инструкция

Существует порядок работ, который надо соблюдать, иначе у вас не получится соединить отдельные части дефлектора для дымохода самостоятельно своими руками.

Порядок действий следующий:

1. Используя бумажные заготовки, перенесите шаблон на поверхность металла, из которого планируете делать отражатель. Аккуратно обведите контуры бумажных деталей. Использовать для этой цели можно перманентный маркер, специальный мел и даже простой карандаш.
2. С помощью ножниц по металлу вырежьте заготовки необходимых деталей конструкции.
3. По всему контуру на срезах металл надо подогнуть на 5 мм и тщательно пройтись молотком.
4. Заготовку сверните в форме цилиндра, просверлите дырочки для крепежей, чтобы можно было соединить конструкцию заклепками. Допускается использование сварки, но не дуговой. Нужно соблюдать аккуратность, чтобы не прожечь металл. Расстояние между основными точками креплений выбирайте от 2 до 6 см, оно варьируется с учетом размера готовой конструкции. Аналогично сворачивается и скрепляется внешний цилиндр.
5. Загибая и соединяя края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
6. Из листа оцинковки надо вырезать крепежные элементы – 3–4 полоски: ширина 6 см, длина — до 20 см. По всему периметру подогните с обеих сторон и пройдитесь по ним молотком. Изнутри зонта надо просверлить крепежные отверстия, отступив от кромки на 5 см. Достаточно будет 3 точек. После этого металлические полоски закрепите на колпаке заклепками. Затем их надо согнуть под углом 90 градусов.
7. Соедините диффузор и конус, используя заклепки, с входным патрубком. Сделав дефлектор для круглой трубы своими руками, можете приступать к его установке.

Аналогичным методом можно создать и дефлектор дымохода волпер. Его конструкция очень похожа на модель ЦАГИ, но в верхней части имеются некоторые различия. Их тоже делают из нержавейки, оцинковки или меди.
