Как снизить теплопотери
Чтобы обеспечить снижение теплопотерь, нужно понять, как функционирует радиаторная батарея.
Передача тепла от радиатора в помещение происходит двумя путями:
- При помощи потоков нагретого воздуха (конвекция).
- Через прямое инфракрасное тепловое излучение.
Эти пути меняются по эффективности и приоритетности в зависимости от таких факторов, как температура в комнате, конструкция радиатора, наличие помех. К примеру, если на улице не очень холодно, чугунные батареи работают по принципу конвекции. При значительном снижении температуры они нагреваются до +70 °С и начинают работать за счет теплового излучения в инфракрасном спектре.
По этому же принципу помещение нагревают современные алюминиевые батареи, но они более гибко подстраиваются под внешние факторы. Например, если тепло поступает в комнату с затруднением, например, при закрытии радиатора плотными шторами, то тепловые потоки внутри него перемещаются ближе к внешней передней поверхности и устройство начинает работать в режиме теплоизлучения.
Для обеспечения оптимальной работы батареи необходимо создать условия для обеих возможностей теплообмена. Этого можно добиться путем установки на конвекторные радиаторы декоративных экранов без верхней горизонтальной панели и с достаточно крупными отверстиями на лицевой панели (они должны составлять не менее 50 % от общей площади экрана). Это обеспечит свободную циркуляцию нагретого воздуха.
Также для нормальной конвекции воздуха необходимо, чтобы верхняя часть декоративного экрана не менее чем на 2/3 своей глубины выступала за край подоконника.
Кроме этого, для обеспечения правильного функционирования батареи материал внешней облицовки должен обладать хорошей теплопроводностью, а внутри экран должен быть окрашен в темный цвет (темно-коричневый или черный). Эти два фактора позволят инфракрасным лучам не оставаться в замкнутом пространстве, а эффективно передаваться в помещение.
Значительная часть тепла уходит на обогрев стены, возле которой размещена батарея. Для снижения теплопотерь и направления тепла в нужную сторону на стену за батареей необходимо повесить отражающий экран. Для его изготовления обычно используется вспененный рулонный утеплитель с фольгированной поверхностью. Блестящая сторона этого вспомогательного элемента должна быть направлена в сторону помещения. Зеркальная поверхность будет эффективно перенаправлять тепло, исходящее от радиатора, в комнату.
Иногда вместо вспененного утеплителя на стену прикрепляют пенопласт с отражающей поверхностью, а потом монтируют радиатор. Это также помогает снизить теплопотери и сэкономить значительные средства на расходе энергоносителей.
Самым неудачным вариантом декоративного экрана считается сплошная панель с очень маленькими отверстиями сверху, снизу или по всей плоскости. Она не сможет обеспечить требуемую циркуляцию нагретого воздуха, поэтому придется ставить в комнате дополнительные источники отопления, а это экономически невыгодно.
Широкая деревянная рама, полностью закрывающая радиатор и имеющая на фронтальной панели далеко расположенные друг от друга прорези, тоже не является оптимальным вариантом. Верхнюю часть такого экрана можно использовать в качестве подставки для цветов, но он обеспечивает теплоотдачу только за счет прямого инфракрасного излучения с фронтальной стороны. При этом идущий от окна поток холодного воздуха не перекрывается и тепловая завеса не образовывается.
Решетка, максимально снижающая теплопотери, сверху должна быть оборудована отверстиями или направленными щелями. Такая конструкция направляет теплый поток вверх, одновременно перекрывая путь холодному воздуху от окна.
Также удачными считаются декоративные экраны с аэродинамическими козырьками из металла или плотного картона. Такой элемент удобен, если батарея расположена под подоконником. Козырек перенаправляет нагретый воздух в сторону помещения, не давая ему скапливаться сверху радиатора.
Еще одним эффективным дополнением конструкции декоративной панели на батарею является тепловой инжектор. Он представляет собой две направленные лопасти, которые собирают теплые массы, скопившиеся между передней стенкой решетки и самой батареей, и мощным потоком направляют в сторону помещения. Эта опция максимально эффективна при работе радиатора в «зимнем» режиме.
Разметка
В нормативных документах нет жестких требований по размещению батареи под окном — важно, чтобы ее край не выходил за границу проема со стороны трубы стояка. Но при ее установке стараются сделать так, чтобы она располагалась симметрично относительно окна
Так и установка коробов из гипсокартона под батарею должна соблюдать симметрию по отношению к вертикальной оси окна. Поэтому вначале надо найти и отметить на стене и на полу центр оконного проема, от которого и следует проводить разметку.
Если батарея установлена не под окном, то ее центр и будет осью симметрии короба. Последовательность разметки следующая:
- Отбивают на полу по центру проема или батареи линию, перпендикулярную стене;
- От этой линии отмеряют глубину каркаса без учета обшивки;
- От полученной точки проводят линию параллельно стене;
- На этой линии от центра откладывают в каждую сторону половину длины короба без учета обшивки и отделки;
- От полученных точек проводят две перпендикулярные линии к стене, а от них, с помощью уровня, на стене проводят две линии к подоконнику.
В результате на полу и стене за радиатором должна поучиться проекция места установки короба.
Как правильно закрыть батареи: практические советы
При решении задачи необходимо учесть не только и не столько эстетическую составляющую, сколько технические нюансы. То, что выглядит эффектно на фото, на деле может обернуться неприятностями. Например, в виде понижения температуры воздуха в помещении. Не забывайте, что кроме декоративных функций, главная задача – подача тепла в дом. Помимо этого, если в семье есть маленькие дети, необходимо защитить ребенка от ожогов и углов. Поэтому оформление батареи экраном в помещении стоит рассматривать с точки зрения сразу трех специалистов: проектировщика, теплотехника и сантехника.
- Недопустимы глухие, без отверстий для циркуляции воздуха, экраны и перегородки.
- С точки зрения теплоотдачи, идеальный вариант – это крупноячеистая сетка.
- Любой радиатор может потечь. Причин тому множество: от гидроудара до износа материала. Поэтому, с точки зрения сантехники, идеальный вариант – это тот, который обеспечивает лёгкий доступ к соединительным узлам. Прежде чем задекорировать батарею под окном, убедитесь, что в любой момент сможете освободить соединительные узлы от декора.
- Одно из самых слабых звеньев отопительной системы – это место подключения радиатора к трубе. Если планируется поставить короб, он должен быть оснащён санитарной дверцей или специальным отверстием.
- Фольга поможет значительно увеличить коэффициент теплоотдачи. Закройте участок стены за батареей фольгированным изоляционным материалом, предназначенным для утепления саун и бань.
Основные виды экранов для радиаторов
Экраны для украшения батарей по особенностям конструкции можно поделить на такие типы:

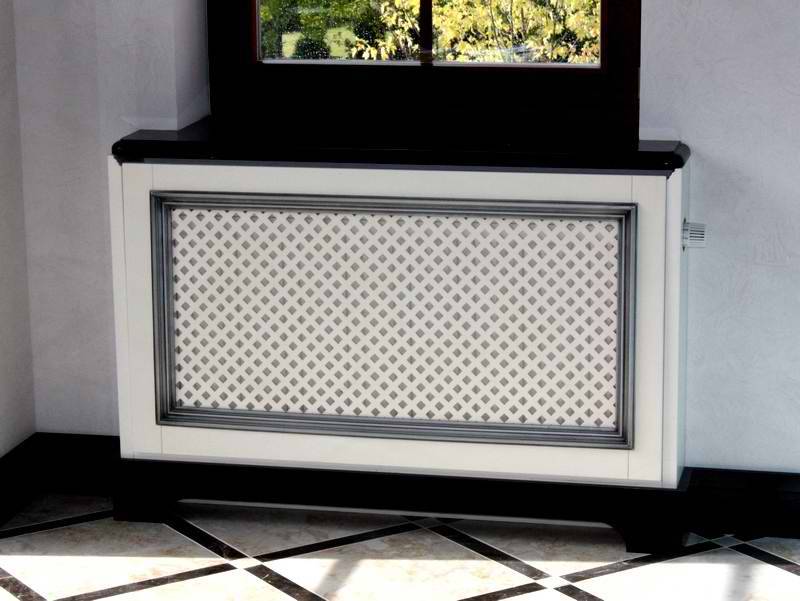

- Экран-короб. Он применяется для полного закрытия места батареи;
- Плоский экран. Применяется для ограждения радиаторов, расположенных в нише;
- Экран с крышкой (навесной). Служит для скрытия чугунных батарей, которые отчетливо выступают из-под подоконника
Помимо этого, экраны также различают и по материалам, из которых их производят:
- Стеклянные;
- МДФ-решетки;
- Деревянные;
- Пластиковые;
- Металлические.
Экраны из металла
Есть и более дорогие экраны из металла из нержавеющей стали. Смотрятся они более эстетично, элегантно и красиво. Такому экрану можно придать интересный вид благодаря перфорации. Но они подойдут не каждому интерьеру.
Экраны из листов металла или нержавеющей стали не требуют специальных навыков монтажа, поскольку просто навешиваются сверху на радиатор.
Деревянные экраны
Деревянные экраны чаще всего делаются под заказ из ценных древесных пород. Такой экран великолепно сочетается с разнообразными декоративными элементами любого стиля. Главный минус такого украшения — это возможность деформации и пересыхания при перепадах температуры, а также при повышении влажности.
Для защиты деревянных экранов от влияния отрицательных факторов их производят только из древесины высокого качества, а это очень повышает стоимость изделий. Красиво смотрятся на радиаторах и плетеные декоративные решетки. Они хорошо гнутся и им можно придавать любую форму.
Экраны для батарей из МДФ
Экраны из МДФ-панелей — это удобные, надежные, дешевые и практичные изделия. Благодаря использованию современных технологий созданы МДФ-экраны, они являются выгодным решением для многих.
Подобные ограждения заметно дешевле, чем похожие на вид деревянные. Да и МДФ не менее качественный и практичный материал. Из него производят экраны для украшения батарей любой формы, цвета и вида. Интересно смотрятся прорезные панели.
Пластиковые экраны
А вот для нежилого помещения или офиса пластиковые экраны для батарей — лучшее решение. Сегодня есть широкий выбор изделий любого размера и цвета.
Стеклянные экраны
Сейчас все большей популярностью пользуются эксклюзивные экраны, которые производятся из витражного или закаленного стекла. Нередко такие ограждения украшают изысканные и богатые интерьеры.
На поверхность стекла наносится любой рисунок по вашему желанию. Это прекрасный декоративный элемент для батарей, но он требует очень аккуратного обращения и ухода.
Материалы для изготовления решеток на батареи
От правильно подобранного материала для элемента декоративной защиты, зависит не только его внешний вид, но и сколько времени он будет сохранять свой внешний вид, насколько просто будет осуществлять повседневный уход за изделием. Для многих важна и стоимость такого украшения интерьера.
Каждый из материалов, используемых для их изготовления, имеет свои особенности, влияющие на качество изделий. Расскажем о самых популярных материалах, наиболее часто применяемых при создании этих декоративных конструкций.
Металлические экраны в экономварианте выглядят как тонкий металлический короб, окрашенный в белый цвет. Встречаются и другие расцветки. Особых изысков в их дизайне нет, поэтому и стоимость таких изделий невысока. Цена навесного металлического защитного экрана начинается от 250 рублей.
Гораздо выше стоимость изделий, изготовленных из нержавеющей стали, так как обычно их украшают узором, выполненным с помощью перфорации. Такая отделка придаёт изделию более элегантный вид, но в домашний интерьер они вписываются сложно. Основным плюсом является простота их установки (они просто навешиваются на радиаторы) и невысокая стоимость.
Деревянные экраны изготавливаются в более разнообразном ассортименте, поэтому подобрать изделие, гармонично подходящее к интерьеру помещения, намного проще. При изготовлении деревянных декоративных решеток на заказ часто используют ценные породы дерева. Это делается не только для украшения интерьера, но и для минимизации недостатков, имеющихся у деревянных изделий.
Древесине свойственно деформироваться под влиянием перепадов температур и колебанию уровня влажности.
На качественную древесину эти факторы действуют гораздо меньше, однако, и стоимость ценных пород дерева более высока.
Работа мастеров, выполняющих изделия из ценной древесины, стоит недёшево, да и приобретение материала обходится в немалую сумму.
Однако элегантность изготовленных конструкций позволит украсить ими интерьер любого стиля, включающего элементы из дерева.
Экраны для батарей из МДФ, используемые для изготовления декоративных экранов, позволяют изготовить изделия, способные по качеству и стоимости конкурировать с натуральной древесиной. Из данного материала они выполняются любого цвета и формы. В виде украшения чаще всего используют прорезные узоры, выполняемые с помощью программированных станков, Предлагаемая производителями цветовая палитра может соответствовать цвету интерьера, или же наоборот, резко отличаться от него.
- Пластиковые декоративные экраны по своей стоимости являются самыми доступными для потребителей. Они выпускаются разнообразных цветов и размеров, готовые изделия можно подобрать для любого помещения. При выборе необходимо тщательно следить за качеством материала, так как пластик низкого качества при воздействии высоких температур деформируется и выделяет вещества, вредные для здоровья. Поэтому, даже качественный пластик, не рекомендуется использовать для жилых помещений и учреждений, посещаемых детьми.
Стеклянные экраны, выполненные из
витражного или закалённого стекла, дизайнеры используют при создании оригинальных, изысканных интерьеров. Конструкция, изготовленная из стекла, очень хрупкая, поэтому обращаться с ней следует чрезвычайно бережно. Однако внешний вид стеклянных накладок, с нанесёнными на них эксклюзивными рисунками, настолько выгодно дополняет интерьер помещения, что они заслуживают особого отношения к ним.
Некоторые тонкости при изготовлении экрана
Если стройматериал для щита — дерево, очень тщательно нужно относиться к его качественному состоянию. Брус для коробки, и рейки обязаны быть хорошо высушенными. Требуется, чтобы внутренняя влажность материала находилась в диапазоне 10-12 %. Данное правило соответствует общим требованиям по работе с деревянными материалами, определенными для выполнения столярных работ. Существует бытовой экспресс-метод испытания влажности дерева — тонкие стружки кладут в ткань и затягивают узелок, если древесина сухая — она раскрошиться.
Есть требования и для металлического щита. Для его каркаса требуется правильно найти дюралевый уголок, а для лицевого покрытия конструкции — алюминиевый лист либо декоративную сетку. С ними не только легче выполнять монтаж, но также такая готовая конструкция увеличит эффективность установки, в связи с тем, что алюминиевая теплопроводность больше, чем у железа, практически в 5 раз.
Для прозрачного экрана из стекла в роли несущей системы щита надежнее применять холоднокатаную хромированную трубу. Такие конструкции с креплениями продаются в большом количестве в мебельных магазинах. Обычно, подобные трубы разного диаметра и крепеж производят хромированными, но возможно оформить заказ на их окраску в нужный оттенок.
Ошибки при изготовлении экрана для радиатора
Размещение экранных щитов на радиатор располагает множеством важных нюансов и правил, а при их неисполнении будет неправильно функционировать вся система защиты и теплопередачи. Такая работа не принесет владельцу ничего, кроме напрасной траты денежных средств, времени и собственных сил.
Распространённые ошибки при монтаже декоративного экрана:
- Наиболее популярной ошибкой считается присутствие весьма небольшого количества отверстий на лицевой панели щита, которые уменьшают конвективный процесс.
- У плохих модификаций горячие воздушные массы скапливаются вверху конструкции, что мешает благоприятному конвективному процессу. В таких условиях примерно 25% теплового потока теряется, а радиатор фактически может передать энергию только излучением.
- Требуется с особенной тщательностью подбирать схему расположения отверстий лицевой панели. Обрешетка не может быть очень частой, а междуреечный промежуток обязан быть меньше ширины непосредственно реек, поскольку все это забирает еще дополнительно 6% теплопередачи.
- С целью, чтобы обезопасить короб от свободного смещения верхнего участка, необходимо укреплять рейки так, чтобы они располагались внутри конструкции, и не давали ей возможность двигаться.
- Рекомендуется предусмотреть установку крышек: верхних и 2-х боковых, которые возможно будет открывать либо убрать в осенне-зимний период при подачах теплоносителя на прибор отопления. Это позволит увеличить скорость воздушного теплообмена.
Виды экранов для радиатора
Современный строительный рынок предоставляет для выполнения своих задумок различные материалы и инструменты. Рассмотрим различные варианты.
Металлические экраны
Они имеют хорошую теплопроводность и доступную стоимость. Потери тепловой энергии составляют всего 3%. Для изготовления может подойти тонколистовой металл, покрытый сверху полимерной пленкой. В продаже есть различные оттенки такого покрытия. Но работать с металлом не так просто.
Металлический экран батареи отопления.
Деревянные экраны
Хороший, экологичный вариант. Фантазия исполнителя ничем не ограничена. Но для коробов и декоративных решеток подбирают хорошо просушенную древесину. Тогда природная структура материала и красота помогут выполнить эффектную модель. После изготовления экрана, его обязательно покрывают специальным составом. В противном случае возможно образование трещин и деформация. Требуется постоянный уход.
Деревянные декоративные экраны.
Пластиковые экраны
Данный материал плохо проводит тепло и может коробиться от воздействия горячих температур. Стоит пластик недорого и смотрится аккуратно. Но не нужно приобретать дешевые варианты, которые при нагревании начинают распространять химический запах и выделять вредные вещества.
Пластиковые экраны
Экраны из МДФ
Самый распространенный вариант для декорирования радиаторов отопления. Не так капризен в уходе как дерево, легко поддается обработке даже в домашних условиях. Материал отличается долговечностью и прочностью. А цена самая демократичная среди аналогов.
Экраны из МДФ
Сфера применения
Отражающая теплоизоляция применима для всех поверхностей без грязи и пыли, подходит для сложных конструкций с углами, изгибами и перепадами. Утепление стен с наружной стороны можно достичь максимального эффекта при создании воздушного зазора в 20 мм с фольгированной стороны.
Эффективен материал для многоэтажных и одноэтажных каркасных домов, при этом это увеличит сопротивление стен без увеличения их объема. Монтаж осуществляется встык без нахлестов, а швы проклеиваются фольгированным скотчем.
Применение изнутри
Если есть желание утеплить помещение изнутри, то есть два вариант. Первый вариант – сделать 2 воздушных зазора между внешней стеной и материалом, между изоляцией и облицовкой (к примеру, гипсокартоном). В таком случае используется ТИМ с двойным фольгированием.
Второй вариант – создание одного зазора между внешней стеной и изоляцией, для чего применяется фольгированный с одной стороны материал. Фольгу обращают внутрь помещения.
Изоляция крыши
Отражающие ТИМ, смонтированные на крыше, дают не только тепловую, но и паровую изоляцию. Защищается также и подкровельное пространство от влаги.
Особенно эффективна отражающая пленка при изоляции потолка бани.
Трубопроводы и вентиляция
Для труб нужна изоляция с двусторонним фольгированием. Если трубы имеют диаметр меньше 159 мм, то можно не создавать воздушный зазор между ТИМ и трубой. Если у труб больший диаметр, то зазор – обязателен. Воздушный зазор устраивается следующим образом:
- первый вариант — крепление колец из фольгированной пленки к трубе с расстоянием 300-400 мм друг от друга. А поверх колец труба обматывается изоляцией;
- второй вариант – вдоль трубы прокладываются деревянные бруски с сечением в 10 на 10 мм или 20 на 20 мм, после чего поверх них идет обмотка изоляцией.
Стыки нужно заклеить алюминиевым скотчем. Утепление вентиляционных коробов позволит устранить теплопотери и дать звукоизоляцию.
