УЗО и дифавтомат: основные отличия

Дифавтомат или УЗО

Сразу обозначим, чем отличается УЗО от дифавтомата простыми словами

Самое важное заключается в том, что дифавтомат совмещает в себе функции УЗО и автоматического выключателя. Аппарат способен в автоматическом режиме разрывать цепь при возникновении в ней токов короткого замыкания, перегрузки, а также токов утечки

Соответственно, конструктивно в нем предусмотрены электромагнитный и тепловой расцепители, а также дифференциальный трансформатор тока, если дифавтомат электромеханический.

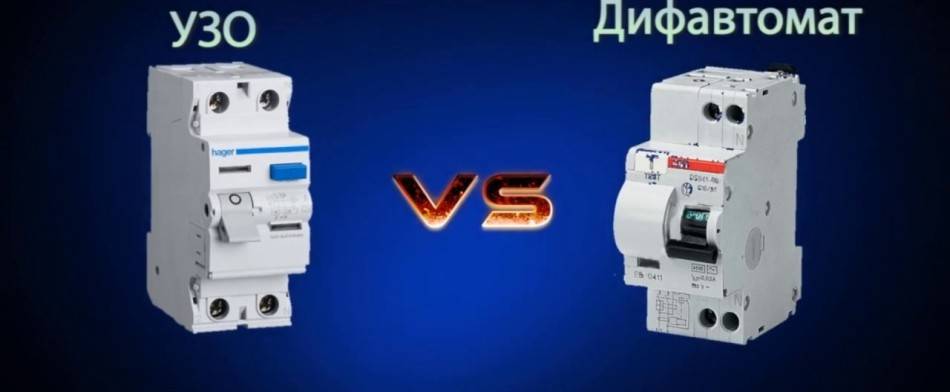

Внешнее отличие, чем отличается УЗО от дифавтомата

Если сравнивать внешний вид аппаратов, то отличие УЗО от дифавтомата визуально едва уловимое — все те же органы управления, количество силовых контактов, кнопка «Тест». Разве что маркировка и надписи на корпусах могут выдать нам информацию о типе электротехнического устройства.

Во – первых, смотрим на маркировку. Чаще всего дифавтоматы обозначаются как АВДТ или АД – автоматический выключатель дифференциального тока. Устройство защитного отключения будет обозначаться как ВД – выключатель дифференциальный.

Далее внимание следует обратить на надпись со значением номинального тока устройства (на рисунке значения обведены красным пунктиром). У выключателя дифференциального тока указывается просто его значение в амперах, а у дифавтомата перед значением величины тока идет обычно буквенное обозначение время — токовой характеристики (буква «С» на примере)

Самый верный и в то же время сложный способ как отличить УЗО от дифавтомата – по принципиальной схеме, так как на импортных устройствах названия могут не содержать указанных сочетаний букв. В схеме АВДТ будут всегда присутствовать обозначения, указывающие наличие в его составе электромагнитного и теплового расцепителей (на рисунке элемент обведен черным кругом).

Особенности применения, преимущества и недостатки

Основным преимуществом дифавтомата можно считать его компактные размеры, так как занимает он как минимум в полтора раза меньше места, чем связка УЗО плюс автоматический выключатель. В связи с этим можно применить распределительный шкаф меньшего размера, да и монтаж в этом случае в некотором роде проще.

К минусам можно отнести его дороговизну, а также невозможность определения причины его срабатывания для некоторых моделей, не имеющих соответствующей индикации.

В общем рекомендации по использованию дифавтомата вместо УЗО сводятся к следующему:

• при выборе защиты единичного достаточно мощного прибора, а также в случае незначительного энергопотребления и малого количества защищаемых цепей разумным решением станет установка дифавтомата;
• при построении многоуровневой и сложной системы защиты дешевле и целесообразнее использовать групповые УЗО с разветвлением через автоматы.

Главное помнить – можно использовать дифавтомат вместо УЗО, но УЗО вместо автоматического выключателя нельзя, так как даже само устройство дифференциального тока должно быть защищено от короткого замыкания и перегрузки.

Подключение дифавтоматов и УЗО для совместной работы

Чтобы подключить УЗО, обязательно требуется заземление, дифавтомат можно эксплуатировать и без заземления.

Порядок совместного монтажа:

1. Определить фазность дифавтомата.
2. Установить оба прибора на монтажную рейку.
3. В первую очередь к автомату подсоединить фазный провод (чёрный провод на схеме).
4. Выходящий из него провод (коричневый) подсоединить к верхней фазной клемме УЗО.
5. Нулевой провод (синий) подсоединить непосредственно к УЗО.
6. К нижним клеммам УЗО подключить линию к потребителю.
7. После установки проверить работоспособность автомата. На его корпусе имеется кнопка «Тест». После нажатия на неё должно произойти отключение потребителя.

фазный провод подключён к УЗО через дифавтомат

Специалисты рекомендуют проверять работоспособность приборов не реже 1 раза в месяц.

Если планируется обеспечить защиту нескольких линий, например, 6-ти, то в целях экономии можно использовать 3 УЗО и 3 двойных дифавтомата.

одно УЗО работает в паре с 2-мя дифавтоматами

К клеммам 1–6 подключаются 6 линий потребителей.

В видеоролике показана последовательность работ по монтажу квартирного электрощитка, перечислены необходимые инструменты и материалы. Показано, как распределить группы потребителей. Даны советы по вопросам безопасности.

Внешние отличия модулей УЗО и дифавтомата: 3 принципа

По общему виду корпуса и надписям на нем любой покупатель может прямо в магазине оценить приобретаемую защиту. Для этого на нем наносятся:

1. значения номинальных токов;
2. принципиальная внутренняя электрическая схема;
3. специальные надписи и обозначения.

Различие маркировки номинальных токов на лицевой стороне

Обозначение диапазона рабочих нагрузок на лицевой панели УЗО и дифавтомата является обязательным элементом. Они выполняются разными способами.

У устройства защитного отключения принято записывать цифровое выражение величины номинального тока с показом сокращения единицы измерения «Ампер» буквой А.

Показываю все это на фотографии модуля hager, где выделил в синей рамке надпись 40 А.

Токи утечек обозначаются в миллиамперах.

Дифференциальный автомат, как и автоматический выключатель, входящий в его конструкцию, выбирается не только по номинальному току, но еще по типу времятоковой характеристики.

Это позволяет оптимально использовать защиту с разным типом оборудования.

Ведь в подключенной схеме могут работать простые резистивные нагрузки, например, лампы освещения и ТЭНы (класс В, зона 3-5 I/In) или электрические приборы или машины с электродвигателями, обладающие повышенными индуктивными составляющими реактивного сопротивления (группа D, зона 10-20 I/In).

Последние создают сложные переходные процессы при включении, требуют отстройки защиты на этот период.

Все это указывается при маркировке номинального тока дифавтомата буквой класса времятоковой характеристики и цифровым выражением номинальной нагрузки.

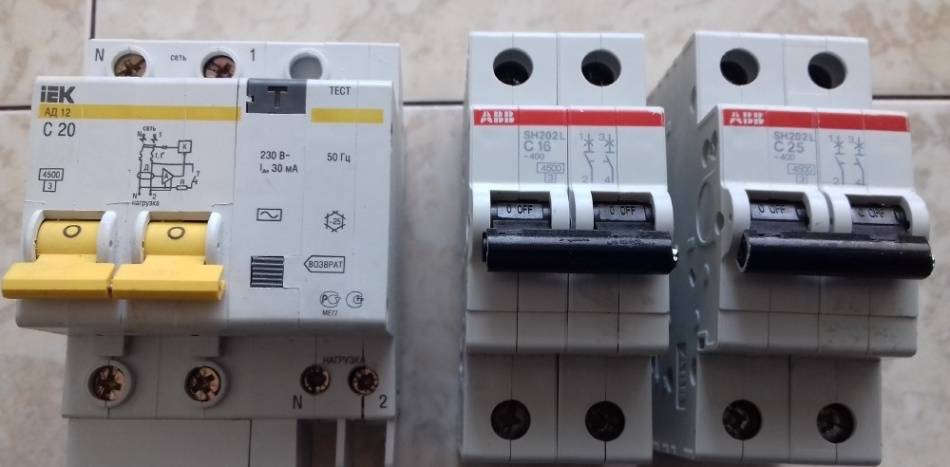

Для конкретного дифавтомата компании ABB, предназначенного работать с нагрузкой шестнадцать ампер и класса С, обозначение выглядит так: C16.

Таким образом определить УЗО можно по цифре номинального тока и заглавной букве A, а дифавтомат — маркировке класса и величине тока.

Какие элементы наносят на схеме корпуса

У всех модулей изображается принципиальная электрическая схема защиты с органами управления.

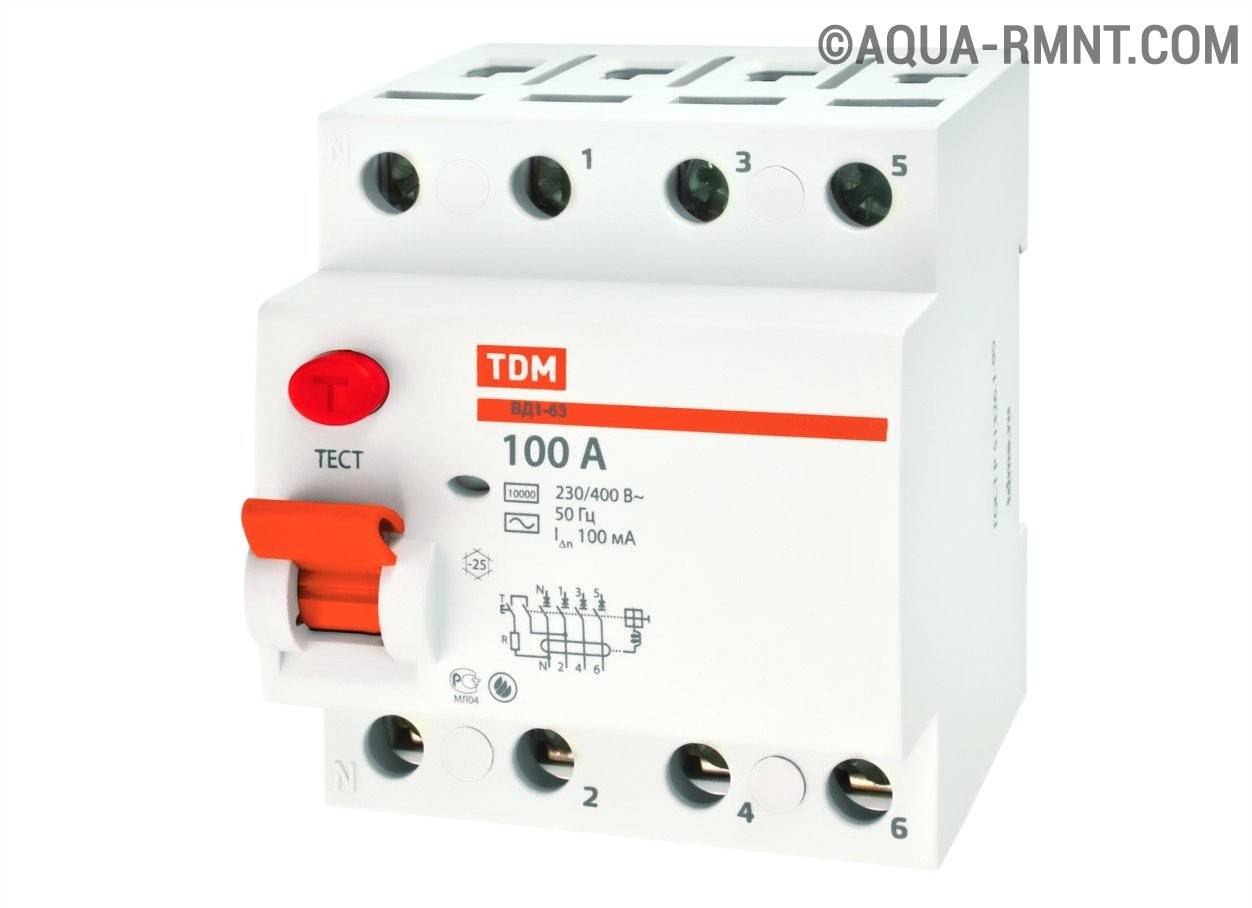

Устройство защитного отключения имеет только орган сравнения фаз, показываемый эллипсом, обозначающим магнитопровод трансформатора тока с введенными в него проводами.

Он подразумевает срабатывание модуля при возникновении утечек.

У дифавтомата на схеме он тоже имеется, но дополнительно показываются тепловой расцепитель с токовой отсечкой. Смотрите их значки на фото и поясняющие надписи рядом:

• t° (превышение температуры и перегрузка);
• I> (бросок и отсечка тока).

Наличие обозначения защит по току перегрузки и короткого замыкания на схеме — отличительный признак дифференциального автомата.

Надписи и обозначения модулей

Здесь надо смотреть техническую документацию. Устройство защитного отключения официально называется дифференциальный выключатель (сокращение ВД), что очень похоже на дифавтомат. Но путать не стоит.

Последний официальное именуют «Автоматический дифференциальный выключатель», добавляя к первому термину слово «Автоматический». При этом используется сокращение заглавными буквами АВДТ (расшифровывается автоматический выключатель с дифференциальным током).

На самом деле запомнить все это просто. Достаточно вспомнить, что в УЗО входит только дифференциальный орган, а у дифавтомата добавлены защиты автоматического выключателя. Вот и все.

Аббревиатура ВД и АВДТ, другие сведения кроме стороны лицевой панели может наноситься гравировкой еще сбоку. Достаточно повернуть корпус и посмотреть эти сведения.

Но здесь производители поступают на свое усмотрение. Они могут такой маркировкой и не заниматься, что характерно для иностранных компаний.

В чем разница между дифавтоматом и УЗО — что лучше?

Дифавтомат отличается от УЗО

Обычному человеку сложно понять, чем отличается один датчик от другого. По внешним признакам они схожи, но отличаются по своей функциональности.

УЗО:

• Среагирует, когда в электросети, которая к нему подсоединена, происходит утечка электричества.
• Если при таком положении нет данного устройства, то человек может травмироваться при прикасании к поврежденной технике.
• Кроме этого микроутечка может повлечь за собой сильный нагрев кабеля и дальнейшее загорание бытовой или промпроводки.
• Поэтому такой датчик нужен для того, чтобы предупредить поражение электротоком, предупредить перегрев изоляции и пожар.

Дифавтомат:

• Универсальный прибор, который вобрал в себя все функции вышеописанного УЗО и выключатель-автомат.
• Предотвращает временные замыкания, предупреждает микроутечку электротока, перегруз в электроцепи, которые могут появиться дома или на работе (офисы, производственные помещения, склады и так далее).

Многие пользователи, пытаясь проверить работу УЗО, преднамеренно создают перегрузку, включая одновременно много бытовых приборов. В этом случае УЗО не сработает, и более того, произойдет возгорание сети вместе с этим прибором. Поэтому УЗО нужно подключать вместе с дифавтоматом. При работе в системе, они обеспечат нужную защиту от таких аварийных ситуаций.

Дифавтомат и УЗО

Визуальные отличия:

• Вы можете подумать, что их не существует. Схожее внешнее оснащение, одинаковая пластиковая оболочка, наличие одних и тех же кнопок, переключателей и так далее.
• Но посмотрите внимательнее, и вы увидите, что буквенные знаки различные, как и тумблеры, и схематические изображения.

Маркировка:

• Правильный способ отличить один датчик от другого — маркирование по номинальному электротоку.
• На пластиковой оболочке этих промприборов указаны технические характеристики: показатели электричества при утечке и рабочего сверхтока.
• Если на пластике сверху всего 2 цифры — это УЗО.
• Если на пластике написаны латинские буквицы — это дифавтомат.

Значение электросхем:

• На любом подобном промприборе, предназначенном для защиты от электротока, на пластике нанесено схематическое изображение всех функций.
• На УЗО есть овал — это обозначение дифференциального трансформаторного прибора. Также на нем обозначено электромеханическое реле, при помощи которого происходит размыкание и замыкание электроцепи.
• На дифавтомате будут написаны все те же знаки, что и на УЗО, а также вы увидите отображение электромагнитного и теплового расцепителя, у которого в функциях предусмотрена реакция на короткие замыкания и перегрузки в электроцепи.

По схематическим рисункам, нанесенным на пластик, вы легко определите, какой промприбор перед вами — УЗО или дифавтомат.

УЗО и дифавтомат

Наименование и аббревиатура:

• На пластике УЗО будет видна надпись «Выключатель дифференциальный». Аббревиатура — «ВД».
• На дифавтомате — «Выключатель-автомат дифференциального тока». Аббревиатура — «АВДТ».

Качество в работе и цена:

• Дифавтомат дешевле УЗО, так как последний состоит из комплекта самого устройства защитного отключения и автомата.
• По качественным показателям, надежности срабатывания, дифавтомат и УЗО не уступают друг другу.

Эксплуатация:

• АВДТ — это комбинированный прибор. У него есть недостаток в том, что при срабатывании, вы не определите — произошла утечка тока или перегрузка.
• Поэтому УЗО используется в паре с дифавтоматом.
• Но сейчас появились современные усовершенствованные модели, у которых есть индикатор.

Ремонт:

• Если произойдет поломка АВДТ, то придется сделать полную замену прибора.
• Если УЗО работает вместе с дифавтоматом, то при выходе из строя какой-то детали, заменяется только этот рабочий элемент.

Определившись с отличиями, важно разобраться, какие схемы квартирной электропроводки стоит использовать. Например, для обычной квартиры с несколькими розетками и бытовыми приборами, подойдет УЗО и дифавтомат, которые будут работать в одной системе

Если вам нужно обеспечить защиту большого загородного дома с хозблоком, котельной, подсобными помещениями и так далее, тогда лучше установить два УЗО и один дифавтомат.

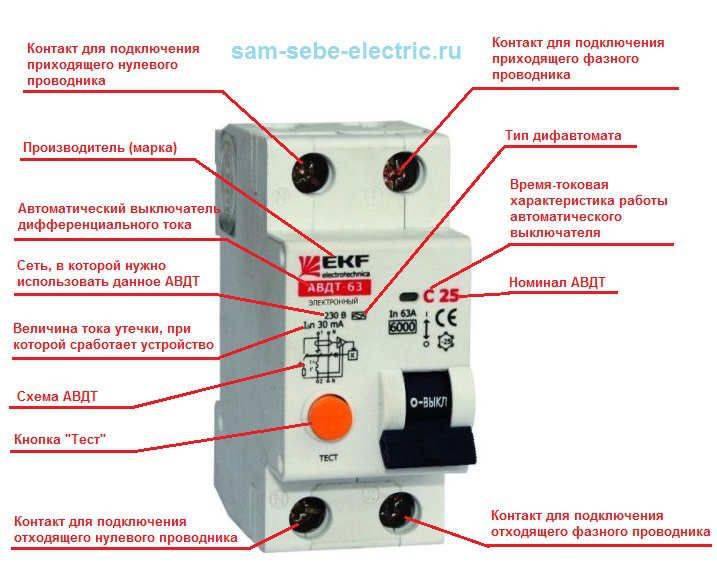

Маркировка. Обозначение на корпусе 5 основных параметров.

На фото 1 — диф реле. На лицевой стороне устройство, рядом с выключателем, можно увидеть маркировку параметров:

Фото 1. УЗО фирмы TDM.

1. Рабочий ток диф реле (16 А). Автомат, сопутствующий диф реле, должен иметь не меньшее значение.
2. Ток короткого замыкания (3000) – максимальное значение, при котором реле сохраняет свою функциональность.
3. Тип утечки. Данное реле сработает при появлении переменного дифференциального тока.
4. Рабочее переменное напряжение и частота в сети (230 В 50 Гц).
5. Номинальный ток срабатывания (30 мА) – минимальный ток утечки при котором отключится потребитель.

1. – устройство возможно к установке вне отапливаемых помещений – до минуса 25 градусов.

Качественные показатели

Если рассматривать ценовой параметр, описываемые защитные приборы значительно отличаются по нему, особенно если речь идет об импортной продукции. Стандартный дифавтомат на порядок дешевле в сравнении с УЗО, идущим в комплектации со стандартным автоматом.

По качественному показателю изделия импортного производства занимают лидирующие позиции. Что касается приборов российского изготовления, они несколько уступают заграничным аналогам по таким параметрам:

• надежности отдельных механических деталей;
• времени срабатывания;
• надежности и прочности корпусов.

АВДТ представляет собой комбинированное приспособление. Недостатком в период его эксплуатации выступает то, что при его срабатывании сложно определить точную причину отключения — утечка тока, КЗ или перегрузка электросети. Однако в некоторых усовершенствованных моделях присутствуют индикаторы, срабатывающие по дифференциальному току

Немаловажное преимущество АВДТ заключается и в простоте установки. Важно в монтажном тесном боксе выполнить на пару винтов меньше положенного, за счет чего повышается надежность цепи

При поломке описываемого агрегата предстоит его полная замена.

Если УЗО эксплуатируется параллельно с автоматом, процедура ремонта менее затратная, замене подлежит один из рабочих элементов. Такой момент стоит учитывать во время проектирования и прокладки электропроводки в помещении, не стоит сбрасывать со счетов возможную частоту перегрузок и возможных коротких замыканий.

Определившись с тем, чем отличается узо от дифавтомата, стоит разобраться, какие схемы квартирных проводок лучше использовать. Для стандартной квартиры уместным станет УЗО + автомат или же АВДТ. Когда же речь идет про масштабный жилой дом, то на дифавтомат рекомендуется подключать линии с большими нагрузками, например, хозблок, котельную и пр. Группы розеток, осветительные линии отлично работают на паре УЗО с автоматом.

Критерии выбора устройств электрозащиты

Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.

Особенности монтажа в электрощите

Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.

Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.

Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров

Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является подключение дифавтоматов.

Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных

Сложность подключения проводов

Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.

Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается

На схеме хорошо показана коммутация проводов.

При подключении пары АВ+УЗО расклад такой:

• фазный провод присоединяется к клемме АВ;
• соединяется перемычкой выход автомата и L-клемма УЗО;
• выход фазы УЗО направляется к электроустановкам;
• нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.

У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.

Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.

Как производится диагностика срабатывания

Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.

Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.

По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам

Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.

Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие приборы дешевле купить и починить?

Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.

На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.

Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»

Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.

Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.

В чём разница

Несмотря на некоторую схожесть в назначении, оба прибора имеют отличия.

Отличие по функциональному назначению

УЗО или ВД — это защитный прибор узкопрофильного назначения. Принцип его работы заключается в сравнении тока в фазном проводе, по которому он подаётся потребителю, и нулевом, по которому он возвращается. Если между ними имеется различие, то в цепи есть утечка. В этом случае ВД отключает цепь. Но от перегрузок в линии или короткого замыкания он не защищает.

Дифавтомат выгодно отличается от УЗО большей скоростью срабатывания, обладает большей механической устойчивостью. Кроме защиты людей от поражения током, дифавтомат предохраняет электрические цепи от перегрузок. Благодаря встроенному дифтрансформатору, прибор обнаруживает утечку тока через некачественную изоляцию или в местах, где она повреждена, и отключает электропитание.

Внешние отличия

По внешнему виду УЗО и дифавтоматы весьма схожи. Но между ними есть и существенные отличия, по которым их можно распознать.

Отличие маркировки УЗО и дифавтоматов

Многие параметры устройств можно узнать из надписей, нанесённых на корпус прибора.

основные характеристики прибора

Маркировка приборов содержит комбинацию букв и цифр.

Если она содержит вначале букву, а затем цифры, например, С16 — то это дифавтомат, рассчитанный на номинальный ток 16А. На рисунке показана расшифровка основных характеристик дифавтомата.

16А — это дифавтомат с номинальным током 16А

Если маркировка начинается с буквы, например, 16А, то этот прибор — УЗО.

Различия в схемах устройств

Практически на всех приборах защитного отключения присутствуют их схемы.

Схема дифавтомата содержит дополнительные блоки — тепловой и электромагнитный расцепители.

дифавтомат имеет расцепители

Различия в размерах

Основными размерами приборов являются их ширина, высота и глубина. Ширина определяет место, занимаемое на монтажной рейке. Она различна для 1, 2 и 4-х полосных УЗО.

Дифавтомат	УЗО
Ширина (мм)	36	18–36–72
Высота (мм)	82	80
Глубина (мм)	72	70

Название, аббревиатуры и сокращения на корпусе устройств

Большинство современных устройств отечественного и импортного производства имеют на корпусе пояснительные надписи:

• «Выключатель дифференциальный»;
• «Автоматический выключатель дифференциального тока»;
• «Дифавтомат»;
• содержат аббревиатуру АВДТ.

На корпусе прибора могут быть различные аббревиатуры. Они обозначают:

• ВД — устройство защитного отключения;
• АВДТ — автоматический выключатель дифференцированного тока.

Что такое УЗО и дифференциальный автомат

Чтобы раз и навсегда разобраться с аппаратами защиты, следует перечислить все возможные нештатные ситуации, которые могут иметь место при эксплуатации электросети. Если не учитывать сравнительно безобидные неприятности вроде скачков напряжения, то данный перечень окажется не столь уж большим:

1. Перегрузка.

2. Короткое замыкание (КЗ): оба эти явления сопровождаются протеканием тока с большей силой, чем может выдержать проводка (во втором случае ток называют сверхвысоким). Из-за чрезмерного нагрева провода перегорают. Для защиты от подобных неприятностей раньше применялись предохранители — легкоплавкие перемычки, которые в случае превышения силы тока перегорали первыми, отключая таким образом защищаемую цепь. Сегодня же вместо них применяют выключатели автоматические (ВА), у которых имеются электромагнитный и тепловой расцепители. При протекании тока сверх номинального этот механизм разъединяет цепь, но после устранения неисправности его можно будет снова перевести в положение «включено».

   Автоматические выключатели размыкают цепь при превышении порогового значения силы тока, протекающего через них

3. Человека или животное ударило током прямым образом (прикосновение непосредственно к токоведущим частям) или косвенным (прикосновение к корпусу, который из-за пробоя изоляции оказался под напряжением).
4. Электрический контакт между проводником и каким-либо заземлённым токопроводящим (металлическим) элементом, возникший из-за нарушения изоляции. В этом случае под «заземлённым элементом» подразумевается не только корпус оборудования, подключённый к контуру заземления, но и, например, металлический короб или строительная конструкция. По месту электроконтакта протекает ток, вследствие чего здесь выделяется тепло. Это может привести к возгоранию.

Устройство защитного отключения измеряет токи в начале и конце определённого участка электрической схемы и при обнаружении разницы между ними размыкает цепь

Вот и всё — на все случаи жизни в быту применяют только два аппарата защиты — автоматический выключатель и УЗО. Как видно, у каждого из приборов имеется свой круг задач, так что их ни в коем случае нельзя считать взаимозаменяемыми. То есть в щитке обязательно должны устанавливаться хотя бы в одном экземпляре и ВА, и УЗО. А тогда почему бы не совместить оба эти прибора в одном корпусе? Так и сделали, в результате чего на свет появился третий и последний персонаж нашей истории — дифференциальный автомат.

Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)

Как же все-таки отличить УЗО от дифавтомата? В чем разница? На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем.

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Но они выполняют совершенно разные задачи. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того, при появлении тока утечки в электропроводке, изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.

Дифференциальный автомат

— это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Визуальное отличие

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. А ещё проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот.

Различие по маркировке

На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ. На корпусной части УЗО стоит маркировка «25А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 25А. На АВДТ проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.

Различие в электрической схеме

Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.

Различие в аббревиатуре

На таких устройствах как правило по русски написано что это УЗО (ВД) или дифавтомат АВДТ. Устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше

Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу. Поделиться записью
