Как сделать дымоход в частном доме своими руками: варианты конструкций и их реализация

Способы размещения дымохода

Существуют два способа размещения дымохода камина – внутренний и наружный. Первый предполагает установку трубы для отвода дыма и продуктов горения топлива в комнате либо в стене помещения (при наличии в ней предусмотренной при строительстве шахты).

Второй способ – установка трубы снаружи вдоль стены дома, когда вывод отработанных газов и дыма из камина осуществляется через штатный дымоотвод. Он присоединен переходным коленом к горизонтальной трубе, пролегающей через стену. Колено соединяется с тройником, на который устанавливается труба дымохода, ведущая вверх.

Рекомендуем ознакомиться: Водорозетка для труб из полипропилена и ее использование в водопроводных системах

Оба способа размещения дымохода имеют свои достоинства и недостатки. Внутреннее расположение обеспечивает защиту конструкции от перепадов температур зимой, а также снижает тепловые потери. Недостаток расположения трубы внутри помещения – потеря ценных квадратных метров.

Наружное размещение более рационально с точки зрения экономии пространства и пожарной безопасности, но при таком расположении в трубе часто образуется конденсат из-за разницы температур.

Ставка на дымоход в виде стальной трубы

Почему именно стальной? Прежде чем разбирать особенности такого дымохода, полезно вкратце рассмотреть все виды тематической конструкции:

  • Кирпичные дымоходы – долго сохраняют тепло, хорошо выводят дым, но требуют устойчивого фундамента и трудно возводятся;
  • Керамические дымоходы – достаточно надежные, но дорого обходятся из-за использования огнеупорной профильной керамики и асбестоцементной или полимерной трубы;
  • Металлические дымоходы – легко возводятся, долговечны и просты в эксплуатации.

Поэтому думая, как возвести дымоход из кирпича своими руками, надо принимать в расчет затраты на организацию дополнительного фундамента, транспортировку кирпича и т.д.

Металлический сэндвич-дымоход своими руками

Достаточно часто применяются сэндвич трубы, поговорим, как своими руками их изготовить.

Положительные и отрицательные стороны

Сначала о плюсах: такие трубы достаточно легкие, подходят для всех отопительных систем, высоко прочны и устойчивы к коррозии, не сильно загрязняются и пожаробезопасны.

В минус идет то, что они дорогие и не слишком герметичны.

Необходимые материалы

Для установки такого дымохода вам понадобятся основные части:

  • защитный грибок;
  • два колена;
  • защитный флюгер;
  • тройник;
  • конус свободного обтекания.

Дополнительно приготовьте: кронштейны, крепежи, муфты, хомуты, заглушку, огнестойкий герметик.

Схема монтажа

  1. Монтировать трубу начните с патрубка. Затем изолируйте потолок и место стыковки трубы и перекрытия.
  2. Затем сделайте разделку на крыше.
  3. Далее следуйте инструкции СНиП.

Совет по устройству внутренней трубы

Отдельно хотелось дать совет по монтажу внутренней трубы: вставляйте ее каждый модуль один в другой узкой стороной, чтобы она была герметична и плотно уложена. После этого наденьте наружный канал.

Основные типы дымоходов

В зависимости от материала изготовления дымоходные системы могут подразделяться на сделанные из металла различных типов (например, чугунные или из нержавеющей стали), кирпичные и керамические. Современный дымоход может изготавливаться из композитных материалов и иметь многослойную структуру.

Вы можете выбрать ту модификацию дымохода, которая наиболее точно будет соответствовать вашему зданию.

Так, например, самый дешевый вариант – металлический дымоход наиболее оптимально подойдет для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако, такой экономичный подход вряд ли целесообразно использовать в жилище. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего вы не сможете избавиться от проникновения дыма в помещении. Также металл имеет не самый привлекательный срок службы, так как он чрезвычайно неустойчив к воздействию атмосферной влаги.

Труба, состоящая из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы размещается теплоизоляционный пожароустойчивый материал. Вследствие неоправданной экономии многие производители размещают в промежуточном слое некачественный изолятор, который, через некоторое время может начать осыпаться. Так что при покупке такой трубы внимательно следите за репутацией производителя.

Самым дешевым вариантом является строительство дымохода из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет фиксировать ее в сооружении даже с помощью минимального количества крепежного материала. Также труба из нержавеющего металла очень легко обрабатывается – ее можно резать обычными ножницами по металлу.

внешний дымоход

Керамический дымоход очень сложен в устройстве, так как его монтаж может производиться только вместе с всем домом. В связи с этим его чрезвычайно редко используют, ведь для того, чтобы построить его в готовом жилище , строительной бригаде нужно будет произвести демонтаж части перекрытий.

Монтаж дымохода из сэндвич-трубы в бане

Перед тем как приступать к монтажу, нужно проверить, будет ли соответствовать устройство следующим критериям:

  • Между дымоходом и стеной расстояние должно составлять не менее 25 сантиметров. Это основное требование противопожарной безопасности.
  • Кроме того, конструкция не должна пересекать балочные перекрытия чердака и кровли.

Сборка сэндвич-дымохода

Ниже представлена пошаговая инструкция, которая поможет правильно собирать дымоходную сэндвич-трубу:

  • На печной патрубок устанавливается первый элемент: он должен состоять из одного слоя стали, без утеплителя.
  • Сэндвич нельзя крепить непосредственно к печке, поэтому его монтируют сразу после одностенного участка.
  • Соединяются два элемента с помощью строительных стяжек. Изгибы, предусмотренные конструкцией, соединяют с помощью колен и тройников.
  • Монтаж следует осуществлять «по дыму». Схема соединения «по конденсату» чаще используется в жилых помещениях, где выше вероятность образования влаги внутри дымохода.
  • В промежутке между котлом и чердачным перекрытием, нужно установить ревизию с подставкой. С ее помощью можно будет почистить систему от сажи или провести профилактический осмотр.

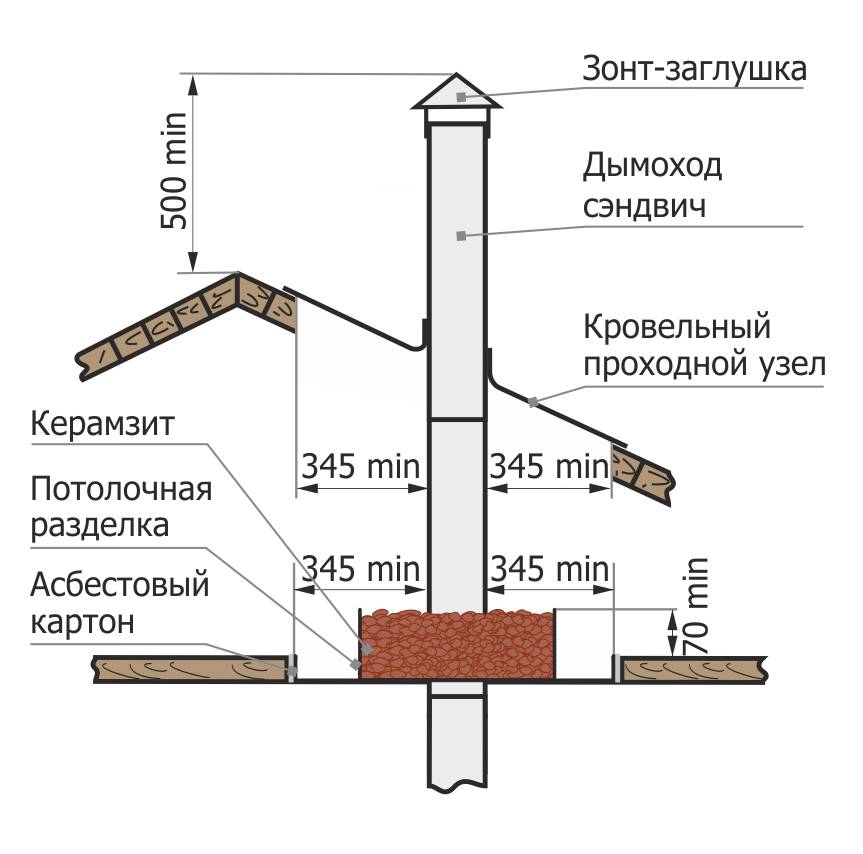

Делаем проход через потолок

Следующий шаг сборки сэндвича — подготовка выходного отверстия в потолке. Оно именуется потолочно-пропускной узел (ППУ).

В промежуток между дымоходом и внутренним краем отверстия прокладывается термостойкий утеплительный материал (например, базальтовая вата).

Зазор между экраном и внешней стенкой остается пустым – он является естественным теплоизолятором.

Снаружи узел обкладывается базальтовой ватой, поверх которой кладется слой базальтового картона. Этот материал служит дополнительной защитой от возгорания.

В парилке стык закрывают коробом из стали с прорезанным трубным отверстием. На чердаке система закрывается слоем теплоизоляции и стальным фартуком.

Наружная часть дымохода

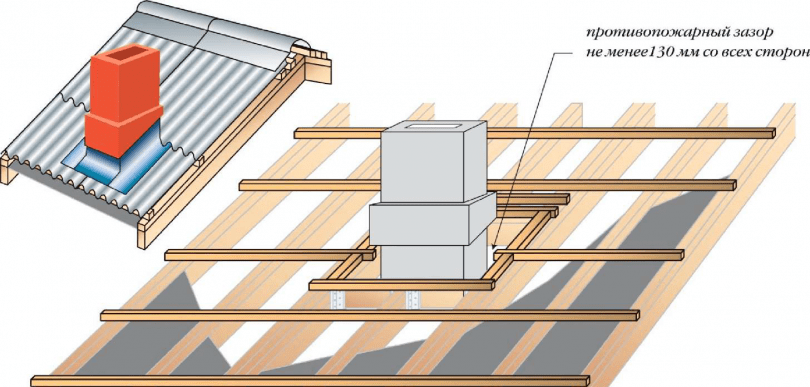

В том месте, где конструкция проходит сквозь крышу, нужно также положить противопожарный фартук.

Внешняя длина дымовой трубы должна быть не менее 5 метров – это нужно для соблюдения техники безопасности.

Если дымоход выступает высоко над уровнем крыши, его нужно закрепить с помощью растяжек.

Заключительный шаг – поставить оголовок. Он защищает кровлю от выскакивающих искр, а отверстие от попадания осадков.

Технические характеристики труб

Это важные параметры при выборе элементов под конкретные условия монтажа. От правильного определения нужных деталей зависит безопасность, длительность эксплуатации.

Диаметр

Большинство заводов-изготовителей котлов и других отопительных устройств в руководстве по эксплуатации прописывают оптимальный диаметр дымохода. Этот параметр зависит как от высоты крепежа, так и от силы тяги.

Когда в помещении приходится делать переход с кирпичной кладки на сендвичные модули, то расчет диаметра выполняется так:

  1. В камине на 1 кВт мощности идет 8 кв. см сечения.
  2. В дровяных печах мощностью до 3,5 кВт 0,02 кв. м сечения равно 160 мм диаметра.
  3. Если мощность печи выше 5,2 кВт, то диаметр увеличивается до 190 мм.
  4. При производительности до 7 кВт на 0,038 кв. м идет 220 мм диаметра.

Толщина стенок

В газовых устройствах определяется диаметром изделия:

  • при величине 130‒450 мм толщина стенок составляет 0,5 мм;
  • при диаметре 500 мм ‒ 0,6 мм;
  • при показателе более 500 мм ‒ 0,8 мм.

В твердотопливных котлах основной фактор, влияющий на выбор толщины стенок, ‒ температура сгорания сырья.

Таким образом:

  •  до 450 градусов хватит величины 0,6 мм;
  • более 450 градусов нужно 0,8 мм.

Важно отметить, что в таких котлах должна быть неутепленная часть трубопровода, которую нужно соединять с выходным патрубком. Ее делают из куска жаропрочной нержавейки

Толщина стенок  –  0,8‒1 мм.

Снаружи кожух дымохода при диаметре до 450 мм берется с толщиной стенок 0,5 мм, при более, чем 500 мм, ‒ 0,6 мм.

Высота

Высота дымохода относительно конька определяется исходя из трех параметров:

  • СНиП 41-01-2003;
  • строительных правил СП 7.13130.2009;
  • руководство по эксплуатации производителя.

Рекомендации следующие:

  1. Высота сэндвичной трубы составляет от 5 м.
  2. Если настил кровли выполнен из горючего материала, трубу делают выше конька на 1‒1,5 м.
  3. На крыше из негорючего материала (профнастила) можно ставить на высоте от 0,5 м от конька. Это же касается крыш с плоской конструкцией.
  4. На скатных крышах, когда дымовая труба расположена на расстоянии 1,5 м от конька, высота составляет от 0,5 м и более.

Кирпич

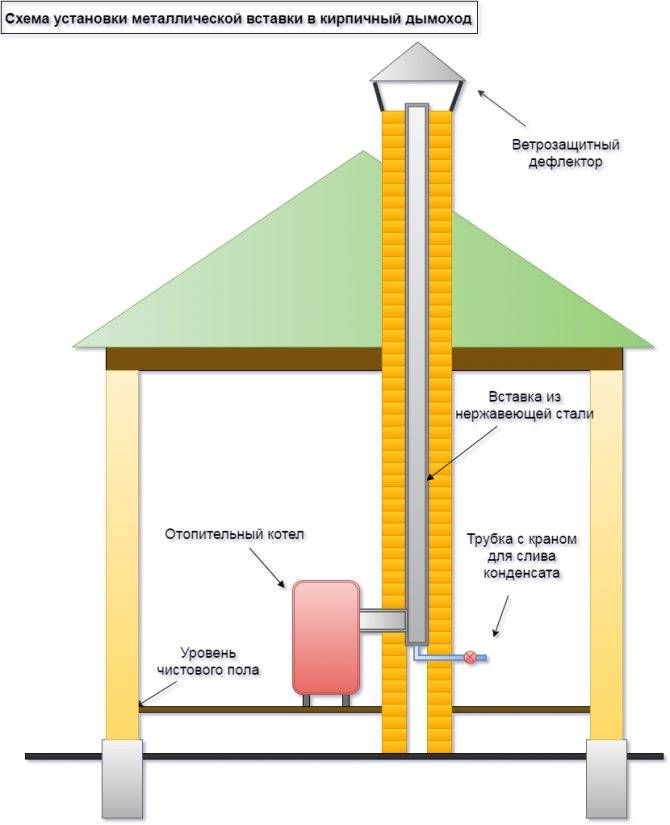

Классический вариант  –  красный огнеупорный. Отлично выдерживает высокие температуры до 1000 градусов. Имеет хорошую теплоотдачу. Технология кладки сложна, поэтому без опыта создавать самому такую конструкцию не выйдет. Процесс этот трудоемкий, длительный. Требуется заливка фундамента, что следует планировать еще на этапе проектирования. Рекомендуется внутри ставить гильзу из стального нержавеющего листа, иначе кирпич будет напитываться конденсатом и со временем внутренняя часть стенок начнет отслаиваться, а снаружи образуются разводы. Строительство обойдется дорого.

Керамика

Дымоходы долговечны, устойчивы к перепадам, высоким температурам.

Производители могут поставлять керамику с такими вариантами сборки:

  1. Керамо-нержавеющие. Оболочка создается из нержавейки толщиной 0,8 мм, поэтому внешне трубу не отличить от металлической.
  2. Керамо-керамзитные. Окантовка изделия сделана из керамзитных блоков. Напоминает кирпичную кладку.
  3. Керамзито-нержавеющие. Комбинирование двух предыдущих типов.

Керамическая поверхность гладкая, поэтому сажа и зола оседают на стенках минимально.

Нержавейка

Модульный тип. Оптимальный вариант сплава стали ‒ AISI 430 BA. Особенность ‒ жаропрочность, устойчивость к химическим веществам и воздействию окружающей среды.

Дымовая труба бывает:

  • одностенная;
  • сэндвичная (двухстенная).

Одностенная может монтироваться внутри дома.

Сэндвичная труба ‒ лучшая в условиях улицы, поскольку имеет прослойку из утеплителя, минимизирует накопление конденсата внутри трубы, продлевая срок службы металлическим деталям.

Некоторые сведения из СниП, используемые при монтаже дымохода печи и камина

  • Дымоотводящие каналы можно располагать также на внешних стенах в том случае, когда они выполнены из негорючего материала, а отопительное устройство размещено возле внутренних. При этом обязательна внешняя теплоизоляция, которая не допустит конденсирования влаги внутри трубы.
  • Кирпичные каналы дополняют карманами, необходимыми для очистки. Их закрывают кирпичом (укладывают на ребро) либо устанавливают дверку.
  • Для кровель из возгораемых материалов необходимо предусмотреть сетчатый искроуловитель, который устанавливают по верхней части канала. Если последний выполнен из кирпича, то между ним и горюче опасными материалами необходимо предусмотреть промежуток от 13 см, в случае керамических неизолированных – 25 см, а для изолированных – 13 см.

  • Монтаж печей и каминов на газовом топливе имеет свои особенности. Соединение выполняют при помощи гибких патрубков из металла, входящих в комплект оборудования. Обязательным условием считается наличие вертикального участка в системе, причем расстояние между осью горизонтального и линией нижнего уровня патрубка должна составлять, по крайней мере, 50 см. Это расстояние можно уменьшить, к примеру, при высоте потолка меньше 270 см
  • вдвое, если отопительный агрегат снабжен стабилизатором тяги;
  • до 15 см, если стабилизатора нет.
  • В новом сооружении максимальная длина всех горизонтальных участков составляет больше 3 м, в старой постройке – до 6 м. Труба устанавливается с небольшим уклоном по направлению отопительного агрегата. Если в доме работают два агрегата, то их можно присоединить к общему отводящему каналу. Они должны отстоять один от другого на расстоянии менее 75 см.
  • Отводящий канал может иметь максимум три поворота, радиус закругления которых должен в точности совпадать с диаметром сечения трубы.

Для того чтобы сделать правильное устройство дымохода, необходимо иметь подробную схему данного сооружения. Неправильная кладка может спровоцировать скопление вредных токсических веществ внутри помещения. Проводить подобные работы должен высококвалифицированный специалист, который знает все о подобном сооружении.

Правильный уровень дымовой тяги обеспечивает быстрый вывод угарных газов за пределы жилого пространства. Такое сооружение представляет собой своеобразный пенал, который удаляет едкие продукты горения.

В специализированных отделах представлено несколько моделей дымоходов. Они отличаются по своему строению и материалу из которого они изготовлены. В нашем руководстве представлена подробная инструкция, как сделать дымоход для печи своими руками. Рекомендации опытных специалистов значительно облегчают поставленную задачу.

Достоинства и недостатки сэндвич-дымоходов

Конструкция двухконтурного типа. Форма ‒ цилиндрическая.

Между внутренним и наружным контуром находится слой теплоизоляции.

Им служит (на выбор):

  • базальтовое волокно;
  • вермикулит;
  • минеральная вата.

Утеплитель не дает трубе быстро остыть, защищает от образования конденсата во внутренней полости.

Чтобы смонтировать дымоход в цельное изделие, секции труб длиной по 1 м вставляются друг в друга.

Внутренний модуль изготавливают из прочной закаленной нержавеющей стали.

Среди основных плюсов конструкции:

  1. Монтировать сэндвич просто. Секции труб узким концом вставляют в широкий, стыки проходят герметиком.
  2. Не нужно заливать массивное основание под печным устройством.
  3. Подлежит ремонту. Поврежденные секции получится заменить без демонтажа всей трубы.
  4. Легкий вес деталей ускоряет сборку.
  5. С установкой справится даже новичок. Не нужно покупать специальные инструменты, оборудование.
  6. В такой трубе не застаивается конденсат, не образуются пробки из сажи.

Из недостатков пользователи выделяют недолгий срок службы  –  до 15 лет, когда дымоходы из кирпича могут служить десятилетия. Кроме того, из-за частой резкой смены температур детали поддаются сужению и расширению, а значит, могут потерять герметичность.

Этапы создания вертикального дымохода

Для создания дымоходной шахты, необходимо подготовить следующие инструменты и материалы. Для этого понадобится:

  • кирпич первого сорта;
  • строительный состав;
  • уровень;
  • веревка для направляющей;
  • лестница;
  • схема конструкции.

Создание дымохода включает в себя следующее этапы:

Первый слой выкладывают из пяти кирпичей. Кладка должна быть аккуратной и ровной. Последующие ряды делают по той же схеме.

Когда необходимая высота получена, можно переходить к сооружению опушки. Каждый последующий ряд ложится на 35 мл больше. В результате получится ступенчатое сооружение в области потолочного перекрытия.

После того, как труба достигла уровня чердака, её начинают укладывать по первоначальному этапу. Диаметр отверстия должен постепенно сокращаться.

Завершающим этапом, будет выведение кирпичной шахты за пределы крыши. На фото дымохода для печи, изображен весь рабочий процесс.

Основные параметры

Плюс магазинных моделей дымоходов из оцинкованной стали состоит в том, что производители выпускают широкий ассортимент размеров. Кроме того, среди заводской продукции можно найти двухконтурные, снабженные термоизоляцией, гофрированные, обладающие повышенной гибкостью и одноконтурные. Изготовляя самодельный дымоход, приходится ограничиваться только одноконтурными трубами. Чтобы система дымоудаления работала эффективно, следует учесть следующие параметры:

  1. Размер сечения трубы. Чтобы дым выходил из топки черед дымоход, нужно правильно подобрать диаметр трубы. Слишком тонкая труба не обеспечивает должного уровня, в связи с чем может образовывается обратная тяга. Дымоход большого диаметра, напротив, выводит продукты сгорания выходят в атмосферу слишком быстро, поэтому увеличивается расход топлива и энергопотери. Чем больше поворотов в конфигурации канала дымоудаления, тем толще должна быть труба. В большинстве случаев подходит труба из оцинкованной стали диаметром 100 мм. Рекомендованное сечение трубы дымохода для котлов разной мощности:

  2. Материал. Трубы для дымохода изготавливают из листового металла. Этот материал должен обладать высокой устойчивостью к коррозии и влаге и высокой температуре. Поэтому простой оцинкованной стали недостаточно, так как температура в дымоходе твердотопливных печей и каминов превышает 500-700 градусов. Поэтому для изготовления труб используется металл с повышенной термостойкостью и сопротивляемостью к коррозии.
  3. Толщина стенок. Срок эксплуатации дымохода из стальной трубы зависит от толщины используемого металла. Используется листы стали толщиной 0,25-1,0 мм. Чем выше температура выходящих из топки газов, тем толще нужно брать металл.

Пропустить через потолок

Перед мастером, который планирует проход дымоходной трубы через пирог утепления потолка бани, стоят в итоге две задачи: обеспечить термозащиту перекрытиям и соблюсти вертикаль установки дымохода. Разделить процесс решения этих задач можно на несколько этапов.

Определение места расположения узла разделки

Совмещение двух ведущих осей — дымохода и потолочной разделки с его проходом через потолок — это главная сложность, с которой сталкивается мастер при выводе трубы. Для того чтобы избежать неприятных казусов, следует воспользоваться отвесом. Поднятый к потолку, его следует разместить так, чтобы груз «вошел» в середину дымоотводящего канала банной печи. Этот участок, отмеченный на потолке, и станет тем центром, через который труба пойдет через крышу, т. е. центром будущего отверстия под проход.

Важно! Идеальный вариант — определить место прохода трубы через потолок/крышу бани еще в период подготовки проекта здания, тогда с выводом конструкции не будет проблем в том числе и с точки зрения соответствия пожарным требованиям

Оформление места расположения узла разделки

По нанесенной разметке делается выпил под проход. Если используется покупной продукт, надо рассчитывать на те размеры отверстий, которые рекомендованы производителем

Если дымоход ведется через потолок бани самостоятельно, важно заранее просчитать проходной короб и выполнить в потолочной конструкции (четко над местом прохождения трубы) сквозное отверстие с габаритами, учитывающими необходимые отступы и расстояния

Монтаж узла разделки

Покупной или самостоятельно сделанный короб для вывода дымоходной банной трубы через потолок — это конструкция из жестко скрепленных между собой коробки прямоугольного либо круглого сечения и листа, выполняющего защитные и одновременно декоративные функции, с вырезом в центре. Диаметр выреза подбирается под диаметр трубы, предназначенной для вывода через потолок (как правило, в банях используются металлические трубы типа «сэндвич» — два цилиндра разного диаметра, между которыми размещается материал для утепления и теплоизоляции).

Торцы выпила в потолке по периметру обшиваются теплоизоляционным материалом. Нижний лист короба и места соприкосновения металла с деревянными элементами прокладываются листами негорючего материала. Подготовленную конструкцию надевают на колено, которое пойдет в узел прохода, доводят до выпила в потолочном перекрытии, снизу закрепляют узел разделки саморезами.

Важно! Диаметр трубы для вывода через потолок на крышу бани должен быть чуть меньше (в пределах минимум 5 мм.) диаметра проходного патрубка. Зазор в дальнейшем можно изолировать, ориентируясь на то, какой материал будет использован как огнезащитный возле трубы

Завершение прокладки теплозащиты

Это «резюмирующий» этап прохода трубы через потолок. Сверху (на перекрытии чердака либо второго этажа) короб дополнительно заполняется теплоизоляционным материалом (как вариант, огнестойкой минеральной ватой). При необходимости узел разделки наверху можно декорировать металлическим листом — если вывод трубы дымохода осуществлен  на жилой этаж.

Важно! Вывод дымохода следует рассчитать таким образом, чтобы стыки с другими элементами конструкции миновали место прохода через перекрытие. Стыковка конструктивных элементов должна быть либо «до», либо «после», но не в этом месте.

Важно! Выводя трубу дымохода через потолок бани над кровлей, надо помнить о качестве материала, из которого она изготовлена

Если есть опасность возгорания (крыша покрыта горючими материалами), на часть дымохода, выступающую над кровлей, следует смонтировать дефлектор, оснащенный сеткой–искрогасителем в виде мелких ячеек

Важно! Выводя трубу дымохода через потолок бани над кровлей, надо помнить о качестве материала, из которого она изготовлена. Если есть опасность возгорания (крыша покрыта горючими материалами), на часть дымохода, выступающую над кровлей, следует смонтировать дефлектор, оснащенный сеткой–искрогасителем в виде мелких ячеек

Как устроен дымоход

Основная часть любого дымохода – вертикальная трубная конструкция. Конструктивно привычный кирпичный стационарный короб отличается от современных сборных собратьев из готовых модулей заводского изготовления.

Традиционная кирпичная труба включает следующие элементы: шейка для соединения с печью, стояк с задвижками, откос, выдра, шейка (в месте прохода через кровлю), оголовье, иногда металлический колпак.

Самые современные виды дымоотводов – керамические и из трехслойной сэндвич-трубы. Конструкция из керамики состоит из внешнего керамзитобетонного каркаса, внутренней сборной керамической трубы, слоя утеплителя между ними. Сама керамическая  и сэндвич-конструкции включает в себя следующие блоки: прямые, для сбора конденсата, тройники, модули для прочистки, переходные элементы для подключения отопительных агрегатов. Неотъемлемой частью современного дымопровода является дефлектор.

Это интересно: Как и чем прочистить дымоход от сажи — обзор средств и технологии очистки

Устройство металлического сэндвич-дымохода

Стальные дымоходы популярны как в промышленном строительстве, так и для благоустройства частного сектора. Установка их напоминает сборку керамической конструкции, соответственно, происходит проще, чем строительство кирпичной трубы. Рассмотрим более подробно, как правильно сделать металлический дымоход, избежав ошибок.

Материалы для установки металлической конструкции

Сэндвич-дымоход представляет собой герметичную систему труб и переходников, ведущую от теплового генератора к надкровельному пространству. Она может проходить внутри здания (внутренняя) и снаружи, вдоль стены (внешняя).

Сэндвич-труба – это трехслойная деталь, состоящая из двух стальных труб, между которыми проложен слой утеплителя. Фрагменты нержавеющей стали соединены методом сварки

Негорючий теплоизоляционный материал имеет различную толщину – в среднем от 2,5 см до 10 см. Производители чаще всего используют один из лучших материалов – плотную базальтовую вату (от 200 кг/м³).

Чтобы собрать дымоход, потребуется соединить несколько деталей различной формы, используя при этом способ соединения зауженных концов и раструбов. Проще говоря, один элемент вставляют в другой. С наружной стороны места соединений усиливают накладными хомутами, которые плотно затягивают после установки.

Преимущества трехслойной конструкции: защита дымоотводного канала, минимальное образование конденсата, организация устойчивой тяги, возможность монтажа системы как с внутренней, так и с наружной стороны дома

При установке стального дымохода внутри здания отверстия в перекрытиях и кровле гораздо меньше по диаметру, чем для кирпичных или керамических аналогов.

Схемы монтажа сэндвич-дымохода

Рассмотрим две схемы установки сэндвич-дымохода: с внутренним расположением, требующим организации отверстий в кровле и перекрытиях, и с внешним монтажом, который производится с наружной стороны и устанавливается параллельно стене дома.

Каждая из схем обладает преимуществами: внутреннее оборудование образует меньшее количество конденсата, внешнее устройство легче в исполнении и производится с устройством всего одного отверстия

Схему внутреннего монтажа часто применяют в банях, так как стальная труба может одновременно нагревать и камни, и бак с водой. Если баня установлена не отдельно, а является пристройкой к дому – это наиболее целесообразный и эффективный вариант.

Недостатки внутренней системы – необходимость проделки отверстий в перекрытиях и кровле, а также уменьшение полезного пространства.

Для монтажа внешней системы достаточно сделать одно отверстие в стене и обеспечить вертикальное расположение труб с помощью кронштейнов. Вывод труб наружу уменьшает риск отравиться отходами горения. Минус – обустройство дополнительной защиты от воздействия внешней среды.

Порядок монтажных работ:

присоединение к котлу (или другому источнику тепла) переходника;
пробивка отверстия в стене (средний размер – 40 см х 40 см), обивка огнеустойчивым материалом;
установка в стене проходного блока с термоизоляцией;
монтаж горизонтального отрезка трубы от котла (печи) до отверстия в стене;
обустройство опорного узла с внешней стороны (площадки на кронштейнах);
установка вертикальной трубы;
крепление в верхней части конуса и оголовка.

При сборке необходимо ориентироваться на техническую документацию, подготовленную в процессе составления проекта.

Советы по устройству внутренней трубы

При выборе внутренней модели необходимо помнить о некоторых технологических нюансах

Например, важно на переходном участке от котла установить задвижку, чтобы была возможность сохранения тепла

Стыковка двух соседних элементов на участке перехода запрещена. Следует учитывать расположение чердачных стропил и балок: чем дальше они будут находиться от дымохода, тем лучше. Более подробно о самостоятельной сборке сэндвич-дымохода читайте в этом материале.

Переходы через перекрытия и кровлю требуют использования огнезащитных теплоизоляционных материалов, например, минеральной ваты, и устройства защитных блоков, которые можно назвать «сэндвич в сэндвиче»

Монтируем дымоход для буржуйки

Работы по монтажу своими руками следует начинать с выбора места, где должны соединяться наружный и внутренний элемент печи. Для этой цели отлично подходит чердак или пространство под кровлей. На саму же буржуйку устанавливается первый элемент будущего дымоотвода, на который следом ставятся второй, третий и так далее (в зависимости от того, сколько участков будет включать в себя дымоход). Вместо тонкого металла можно на выходе из буржуйки установить чугунное колено высотой до полуметра или даже больше, чтобы продлить срок службы дымохода и препятствовать прогоранию тонкого металла.

Подготовка перекрытия

Удлинять трубу дымоотвода нужно до тех пор, пока она не достигнет определенного ранее места у точки соединения двух элементов.

В перекрытии нужно сделать отверстие, диаметр которого будет больше диаметра трубы на 5-10 см: это потребуется для того, чтобы замазать трубу в месте прохождения ею перекрытий теплоизолирующим материалом. Если в щелях между перекрытиями или вблизи трубы находятся изоляционные материалы или другие легко возгораемые предметы, их обязательно нужно убрать: когда труба разогреется от дыма и температура ее возрастет, вместе с ней повысится и риск возгорания теплоизоляционного материала.

В вырезанное отверстие в перекрытии вставляется проходной стакан, через который и нужно пропустить трубу дымохода. Затем нужно состыковать трубу, идущую изнутри помещения, с внешней частью дымохода. Заканчиваться дымоход должен над уровнем кровли, приблизительно на 10 см выше него. Место, в котором будет вырезано отверстие под вывод трубы, оборудуется по тому же принципу, что и место вывода трубы внутри здания:

  • отверстие должно быть больше самой трубы дымохода;
  • между кровельными материалами и трубой обязательно кладется слой теплоизолирующего материала.

Фиксация трубы

Труба вывода дыма наружу пропускается сквозь отверстие в кровле и фиксируется листом жести или другого металла. В качестве альтернативы жести можно использовать и другой негорючий фиксатор – кирпичи, которые устанавливаются в промежутке между дымоходом и кровлей. Однако чтобы кирпичи крепко держали трубу, изнутри для них нужно соорудить подставку. Все щели в этом месте замазываются обыкновенной глиной.

Вся наружная часть трубы тщательно смазывается битумной смолой, а затем оборачивается теплоизоляционным материалом. Можно использовать минеральную вату, но в промежутке трубы между нею и концом дымохода должно находиться «блюдце», которое защитит материал от возможного попадания горячих частиц пепла. На конце дымоотводной трубы монтируется «гриб» — это крышка, защищающая трубу от любых предметов, которые могут засорить дымоход, спровоцировать возгорание в трубе или дать дождевой воде возможность попадать в буржуйку.

Заделка швов

После того, как вся конструкция будет собрана, нужно взять герметик и не жалея его, смазать все места соединений и швов, чтобы воспрепятствовать попаданию дыма из трубы в жилое помещение

Герметик для этих целей нужно подбирать с особым вниманием – подходит только тот, которому не страшны высокие температуры

К сожалению, некоторые герметики могут просто «растаять» на горячей трубе, другие же легко высохнут. Так или иначе, но свои свойства неустойчивый к высокой температуре герметик потеряет и не сможет защитить помещение от дыма.

После высыхания герметика дымоход для домашней буржуйки можно считать готовым к использованию. Однако прежде его нужно проверить, затопив печь – если дым не выходит из щелей или стыков, это значит, что конструкция собрана правильно и ею можно смело пользоваться!

Как вывести дымоход через стену?

Оптимальным вариантом будет вывод дымохода со стороны фронтона. Если же отопительно оборудование не позволяет организовать подобную установку и труба дымохода будет выходить со стороны ската крыши, то необходимо собрать опорную стойку, к которой дымоход будет крепиться на скользящих креплениях. Если свес кровли больше 40 см, то вполне можно обойтись и без подобной стойки.

В этом случае дымоход может пройти сквозь свес кровли, где можно организовать дополнительную фиксацию трубы

Также выше точки выхода дымохода важно установить снегозадержатели. Они защитят дымоход от повреждений под действием снега

Как вывести дымоход через кровлю, видео инструкция:

Если деревянный дом будет обшиваться сайдингом, то стоит иметь в виду, что большинство производителей данного материала указывают диапазон рабочих температур в пределах от -50 до +50 градусов

Поэтому необходимо установить дымоход так, чтобы расстояние к облицовочному материалу составило не менее 15 см. Место выхода трубы сквозь стену, оббитую сайдингом, необходимо дополнительно защитить теплоизолирующим материалом.

Монтаж дымохода является достаточно ответственным этапом в строительстве частного дома (прочитайте: «Как правильно сделать дымоход в частном доме»). Поэтому перед началом работ следует подготовиться и разобраться в самых важных аспектах монтажа. ОТ правильности установки дымохода зависит не только функциональность данного элемента, но и эффективность всей отопительной системы. Только полное выполнение требований пожарной безопасности и правил установки дымохода позволяет обеспечить его правильную работу.

Особенности монтажа

Во время установки дымохода рекомендуется соблюдать ряд правил.

Основное правило — все предметы, окружающие трубу должна нагреваться не более, чем на 50 °С. Стальным свойственно нагреваться, потому при их установке рекомендуется прокладывать дополнительный слой теплоизоляции. Эту проблему можно решить с помощью уже готовых сэндвич-систем.

Дымоход должен проходить на безопасном расстоянии от электропроводки, газовой трубы и деревьев.

В тех местах, где труба проходит через стены или кровлю, между нею и соответствующим материалом должен быть толстый слой термостойкого герметика. Такой же герметик прокладывают между трубами в местах их стыков.

При соединении руководствуются ещё одним правилом: одна труба должна входить в другую на расстояние, которое равно радиусу наружного сечения труб.

При сборке конструкции стоит учитывать, что дымоход не должен иметь мест сужения, иначе пострадает аэродинамика трубы.

Горизонтальные участки не должны быть длиннее 100см.

В нижней части дымохода монтируют ревизионное окно — съёмную насадку. Верхняя часть заканчивается оголовком с искрогасителем и конусом.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
