Дымовая труба для котельной: расчет высоты и сечения по техническим нормативам

Содержание статьи

  • Дымовая труба для котельной: расчет высоты и сечения по техническим нормативам
  • Как рассчитать трубу
  • Как сделать вытяжку в частном доме: технические нормы и технология монтажа

В промышленных котельных для отвода продуктов сгорания топлива от нагревательных агрегатов могут использоваться трубы кирпичные, стальные очень сложной конструкции, бетонные и т.д. Расчеты дымоходов в данном случае производятся исключительно специалистами с применением сложных формул.

В котельных частных домов, конечно же, устанавливаются гораздо более простые трубы из стали или керамики. Рассчитать высоту и диаметр таких дымоходов при необходимости можно и самостоятельно.

Из каких материалов должны изготавливаться вытяжные трубы

При большом разнообразии материалов, для работы дымохода можно использовать только несколько видов. Основными являются:

  • Кирпич.
  • Металл.
  • Керамика.

Самыми популярными остаются трубы, выложенные из кирпича. Они способны выдержать очень большую температуру. Ее максимум достигает 1000 градусов. Сегодня на крыше современных дорогих коттеджей можно заметить оригинальную трубу, выложенную из еврокирпича. Однако при внимательном рассмотрении, можно заметить, из кирпичного дымохода видны вставленные внутрь трубы. Они могут быть стальными или сделанными из керамики. Объясняется это очень просто. Один кирпич не годится для нормальной работы. Другими словами, он будет работать, но не очень долго. Его быстро разрушит едкий конденсат. Поэтому в кирпичную трубу вставляют вкладыш. Свободные полости заполняют утепляющим материалом. Сэндвич трубы сделанные из керамики, способны выдержать очень большую температуру. Она может превышать 1200 градусов. Это значение намного выше, чем максимальная температура дыма, после сгорания угля.

Такой трубе не страшен конденсат и любые атмосферные явления. Отвод конденсата происходит через специальное сливочное отверстие. Иногда для этого под концом лейки делают дополнительную емкость. Дымоходную трубу из керамики устанавливают на фасаде или внутри здания.

Дымоход марки «Schiedel Uni», если произойдет возгорания сажи, способен справиться с такой термической нагрузкой. При горении сажа нагревается до температуры 1100 – 1200 градусов.

Недостатки керамики

Не отличаются красивым внешним видом. Их стоимость намного выше стальных аналогов. Чтобы установить такие трубы, требуются строительные навыки и опыт. Эти трубы остаются популярными у потребителей, имеющих небольшой уровень дохода.

Металлический дымоход

Для его изготовления используют обычную сталь или нержавейку. К сожалению, стальные дымоходы, не могут противостоять

агрессивной среде. Когда котел будет работать постоянно, труба в очень короткое время станет непригодной для работы, она может быть причиной возникновения пожара.

В состав применяемой нержавеющей стали входят специальные добавки, состоящие из нескольких химических элементов

  • Титан.
  • Никель.
  • Молибден.

Именно они спасают нержавейку от коррозии. Для установки

в котлах используются, следующие марки стали:

  • 316.
  • 316 L.
  • 321.

В их состав входят вещества, позволяющие стали выдержать температуру в пределах 700 – 800 градусов. Эти марки стали, не боятся появления конденсата, они нейтральным к кислотам, не вступают в реакцию с другими агрессивными веществами.

Стоимость дымохода, сделанного из нержавейки доступна среднему покупателю. Он считается наиболее подходящим для установки в котле на твердом топливе.

Стеклянный дымоход

Встречается очень редко. К его положительным качествам можно отнести:

  • Невысокая тепловая инертность.
  • Никогда не появляется коррозия.
  • Оригинальный вид.

Стоимость подобной конструкции очень высока. Поэтому она встречается очень редко. Кроме того, ее монтаж очень трудоемок и стоит больших денег.

Изготовление и установка дымохода

Промышленный дымоход – конструкция сложная. Проектировать и устанавливать ее должны исключительно специалисты.

Чертеж и схемы

Для примера приведу схему дымоотвода бытового отопительного котла (его можно отнести к упрощенным дымоходам) и промышленной трубы котельной.

Дымоход твердотопливного котла:

Один из проектов дымоотвода котельной:

Расчет размеров

В основе расчетов дымоотводов котельных лежат показатели ветровой нагрузки и вид тяги. Любая, даже самая маленькая ошибка приведет к сбою в работе всей системы. Высота трубы обычно определяется при естественной тяге, а затем проверяется по коэффициенту скорости рассеивания вредных газов. Величина этого коэффициента зависит от метеорологических особенностей и рельефа местности, температуры исходящих газов и скорости потока воздушных масс.

Высоту дымохода, необходимую для обеспечения необходимой естественной тяги, определяют равенством силы тяги и суммы сопротивлений газов проходящих по газоходам котла и дымоходу, кгс/м2.

Формула для расчета минимальной высоты трубы:

Как видите, формула довольно сложная, расчетом должен заниматься специалист. Здесь:

  • А – параметр, характеризующий метеорологию региона;
  • Мi – масса газов, выходящих из трубы за еденицу времени;
  • Спдкi и Сфi – показатели концентрации различных веществ, содержащихся в дыму;
  • F – скорость оседания частиц;
  • V – объем выходящего газа;
  • Т-разница температур воздуха входящего в трубу и выходящего из нее.

Все значения берем из документации, прилагаемой к оборудованию.

Для металлических труб есть еще одно правило: если расход многозольного топлива не более 5 тонн в сутки, то высота дымоотвода может быть меньше 30 м. Нарушение этого правила значительно сокращает срок эксплуатации трубы.

Для промышленных котельных приняты специальные стандарты соответствия материала, дымохода, его диаметра и высоты:

Таблица стандартов:

МатериалВысота, мДиаметр верхнего отверстия , м
Кирпич30-700,6-8
Железобетондо 300до 10
Сталь30-400,4-1

Диаметр дымоотвода зависит от массы топлива, сжигаемой за определённый промежуток времени. При расчете учитывают величину скорости газов на выходе из трубопровода. Этот показатель лежит в пределах от 15-20м/с при естественной тяге до 35-40 м/с при искусственной.

Экология требует соблюдения многих норм и правил при работе котельных. В частности -суммарный коэффициент загрязнения атмосферы не должен превышать 30%. Для этого при расчете следует учесть мощность котельной. Например, для котельной с мощностью 1100 кВт выбирается высота – 13 м, для мощности 12000 кВт – 28м.

Основные правила монтажа дымоходных систем

Современные дымоходы – целые системы, ведь можно смонтировать дымоход любой сложности и при любых конструктивных особенностях дома. Для этого разработаны модульные системы, состоящие из колен, тройников, различных патрубков. Модульные дымоходы удобнее кирпичных, так как последние можно строить только вертикально, а модульные можно конструировать в разных направлениях с учетом определенных требований (в любом случае, это быстрее, проще, дешевле).

Для каждого теплового устройства лучше готовить свой дымоходный канал. Дымоходы собирают вертикально, без уступов. Допускают два отклонения от вертикали на угол до 30 градусов, горизонтальное соединение допускается в пределах метра, а высота от теплогенерирующего устройства до устья трубы ─ от 5м – для обеспечения разрежения газов и создания тяги.

Для правильной сборки дымоходной системы в доме надо учитывать некоторые общие правила:

  1. Установка элементов модульной системы производится от печи, снизу вверх.
  2. Варианты размещения и подключения дымоходов разные, все зависит от условий помещения. При построенном доме удобно размещать дымоход снаружи: от печки или камина он выводится через стену, прокладывается изолятор, устанавливается сборник конденсата и на кронштейнах труба поднимается вверх.
  3. Устанавливать дымоход можно и при возведении дома, и при эксплуатации. Место в доме надо выбирать так, чтобы не нарушать целостность конструкции дома: чтобы не попадала влага, согласовать по стропильной системе.
  4. Если монтировать керамические и кирпичные дымоходы в обжитом доме, придется разбирать полы, делать основания, подготовительные работы – дорого и не всегда возможно.
  5. Внутреннюю трубу дымоходной системы надо вставлять в предыдущий модуль, а модуль наружного контура ─ на предыдущий. Это дает возможность защитить базальтовый утеплитель от попадания на него конденсата.
  6. Одна в другую труба должна входить не менее, чем на половину своего диаметра (по разметке).
  7. Трубы с отводами, тройниками соединяют хомутами.
  8. Место соединения не должно попадать в слой перекрытий.
  9. Для тройников устанавливают опорные кронштейны.
  10. Если на тройнике не установить сборник конденсата, вся вода попадает в систему.
  11. Каждые 2м дымохода фиксируют к стене креплением.
  12. Прикрепляя дымоход к стене, надо следить, что не было прогибов.
  13. Не допускается контакт дымового канала с инженерными коммуникациями (газ, электричество).
  14. Если труба проходит близко к стенам, нужна теплоизоляция.
  15. В зоне прохождения перекрытий и кровли надо отступать на 150 мм при изолированных трубах и на 300 мм при трубах без изоляции. Требования пожарной безопасности при монтаже всегда должны быть на первом месте.
  16. Нельзя прокладывать горизонтальные фрагменты дымохода более 1 м по длине.
  17. Стыки не должны попадать в перекрытия или слоях кровельного пирога.

Монтируя стальной дымоход, необходимо учитывать вероятность тепловой деформации дымоходной системы. Для этой цели устанавливают гибкий переходник. Если в комплекте оборудования такого элемента нет, можно не фиксировать трубу на кронштейне жестко, а сделать запас на 10-15 мм, иначе при нагревании есть риск смещения дымохода.

Если кровля из легковоспламеняющихся материалов, на трубу устанавливают искроуловитель, который делают из металлической сетки, с ячейками до 5Х5 мм. Высоту трубы определяет расстояние от трубы до конька: если оно не превышает 1,5 м, труба всегда возвышается над коньком не менее полметра.

Определение пропускной способности

Дымотводящие трубы сооружают из кирпича, железобетона, стеклопластика. Набирают популярность модульные дымоходы, изготавливаемые из нержавеющей стали и собирающиеся как конструктор из отдельных частей, подобранных по диаметру и высоте сооружаемой конструкции.

В любом случае монтаж начинают после подготовки проекта и его одобрения соответствующими органами. В проектной документации должен быть представлен аэродинамический расчет дымовой трубы котельной, который в настоящее время выполняют с помощью автоматизированных программ.

Высота дымовой трубы для котельной зависит от количества топлива, сжигаемого в котлах за единицу времени

При выполнении расчетов определяется минимальная величина пропускной  способности сооружения дымоотведения, способная обеспечить нормальную работу котельной при эксплуатации оборудования на максимально возможной нагрузке. Если на данном этапе будет допущена ошибка в вычислениях, то в газовоздушном тракте или отопительном котле будут скапливаться газы. Расчет аэродинамических показателей дает наглядное представление о возможном уровне производительности дутьевой и тяговой систем дымовой трубы. Инженерные вычисления высоты и диаметра будущего сооружения должны выполняться техническими специалистами, имеющими соответствующее профильное образование.

Техника противопожарной безопасности

Устанавливать дымоход разрешается в соответствии с требованиями:

СНиП 2.04.05–91У.

ДБН В 2.5-20–200.

НАПБ А.01.001–2004.

Монтаж должны проводить только профессионалы. Сечение дымохода должно соответствовать значению, указанному производителем в инструкции, прилагаемой к котлу.

Требуемая высота дымохода обычно рекомендуется производителем, или она должна превышать 5 метров.

Если имеется горизонтальный участок, его длина не должна превышать один метр.

В конструкции необходимо предусмотреть возможность отвода конденсата, а также очистку дымоотводящего канала.

Как подключить дымоход

Все соединения деталей к патрубку твердотопливного котла выполняются термостойким герметиком, выдерживающим температуру в пределах 1250-1500 градусов.

Когда нет соответствия диаметра дымохода с размером дымоходного выхода, устанавливается переходник, чтобы создать плотный стык.

Как собираются детали

Любые одностенные, а также сэндвич, имеющие утепление, собираются только одним вариантом: «труба вставляется в трубу». Узлы соединения деталей дымохода не требуют установки дополнительных хомутов.

Если конструкция изготовлена из специальной, нержавеющей стали, сборка проводится только по конденсату. В этом случае, конденсат, а также возникающие смолянистые отложения, никогда не попадут наружу, они будут стекать вдоль стенок трубы непосредственно в конденсатоотвод.

Если в дымоходе используется ревизия и установлены тройники, сборка всех деталей выполняется «по дыму». Сборка вертикальных деталей, отходящих от тройника, проводится «по конденсату».

Если необходимо провести гильзовку канала, зазор, образовавшийся между трубой и каналом, должен быть больше 4 см. Он необходим, когда происходит расширение металла при нагревании.

Чтобы детали сэндвич дымохода имели более жесткое крепление, устанавливают заклепки или вкручивают саморезы.

Фиксация дымохода

Труба крепится к стене только специальными материалами.

Одностенная конструкция должен крепиться с шагом крепления 1,5 метра на всех вертикальных отрезках трубы.

Если сэндвич дымоход не имеет опорной конструкции, необходимо обеспечить фиксацией каждый элемент.

Если в системе использован тройник 45–87 градусов, или колено 45–90 градусов, монтаж проводится так, чтобы полностью была исключена нагрузка на поворотные части этих деталей.

Если для монтажа требуется установить дополнительную опору, используют напольную подставку, устанавливаемую под ревизию.

При возвышении дымоходной трубы над крышей больше 1,5 метра, в обязательном порядке под растяжку устанавливается скоба.

Проход сквозь перекрытия

Чтобы сделать проход сквозь стену дома или его перекрытия, необходимо воспользоваться строительными нормами, которые сегодня действуют на Украине.

Если сэндвич дымоход с утеплением проходит через деревянные стены, обязательно устанавливается походная гильза и накладывается еще один слой термоизоляции.

Когда монтируется дымоходная труба сквозь кровлю, строители должны установить специальную дополнительную деталь трубы, так называемую «крызу». Создаётся еще один дополнительный слой, состоящий из пожаробезопасных изоляционных материалов.

Завершающий этап строительства

Когда гильзуется кирпичный дымоход, его верхняя часть закрывается дополнительной деталью — окончанием.

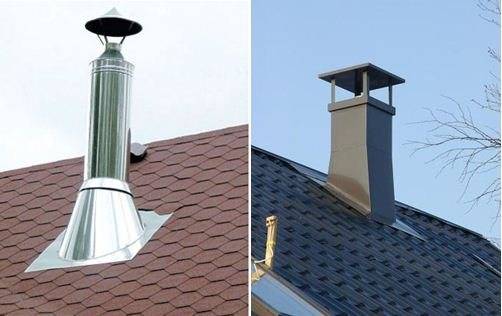

Обычно верхушка трубы закрывается дефлектором или красивым грибком.

Если покрытие крыши здания выполнено из пожароопасного материала, типа битумной черепицы, на вершину дымохода монтируют специальный искрогаситель.

Если в доме установлен газовый котел, категорически запрещается монтаж дефлектора. Согласно действующим нормам, верхняя часть трубы газового устройства держится всегда открытой.

Общие требования к монтажу конструкций

Предписания для газовых котлов отличаются в зависимости от типа горелки. К дымоходным системам, устанавливаемым на котлах открытого типа, относятся следующие нормы и правила:

  • труба имеет не более 3 колен (45-90°);
  • используется только негорючий материал;
  • трубы обязательно защищаются теплоизоляцией;
  • предусматривается отверстие с заслонкой, через которое чистят дымоход;
  • высота и параметры сечения дымохода соответствуют требованиям, рекомендованным производителем котла;
  • в трубе имеется еще одно отверстие для сбора конденсата;
  • для защиты дымохода от попадания грязи, листьев и т. п. предусмотрен специальный зонтик.

Требования к дымоходам на котлах с закрытым воздухообменом:

  • диаметр выходного патрубка меньше диаметра самой трубы;
  • минимальное расстояние горизонтального дымохода от поверхности земли — 2 м;
  • труба дымохода расположена минимум в 2 метрах от окон, дверей, вентиляционных отверстий;
  • минимальное расстояние по вертикали от трубы до оконных проемов — 1 м;
  • рядом с трубой не должно находиться стен, заборов или иных преград ближе 1,5 м;
  • при обустройстве следует выдержать угол наклона трубы 6-12° для естественного удаления конденсата.

Возможно, многим будет полезно узнать требования, касающиеся дымоходов для твердотопливных котлов:

  • допускается использовать один отводящий канал для двух отопительных устройств, если расстояние между ними не менее 750 мм;
  • трубы должны быть полностью герметичны;
  • оптимальный тип сечения — круглое;
  • идеально гладкие внутренние стенки (отделанные оцинковкой или нержавейкой).

Настало время перейти непосредственно к самим вычислениям.

Схема монтажа сэндвич-дымохода.

Обслуживание и чистка

Часть продуктов сгорания в процессе работы оседает на стенках трубы. Поэтому чистка дымового канала — обязательный процесс. Иначе снижается КПД котла и увеличивается расход топлива.

Определить степень загрязненности дымохода можно двумя способами:

  1. Визуальный осмотр;
  2. Измерение температуры выходящих газов. Если она выше нормы — это первый признак необходимости чистки. Данные о температуре газов распечатываются и составляется план работ;

Способы очистки:

  • Химическая. Пред чисткой обязательно определить тип подходящих химических средств. Накопившиеся отложения сажи обычно удаляются с помощью специального спрея. Такой способ очищения подойдет для небольшого слоя загрязнения.
  • Механическая. Механическая чистка так же допустима, но опасна для рабочего персонала оседанием в легких мелкодисперсных частиц. Чистка при помощи скребков и щеток обычно применяется для дымоходов больших диаметров.
  • Аппаратная. Аппараты могут быть пескоструйными или гидравлическими. В первом варианте струя песка сбивает частицы сажи со стенок. В гидравлических аппаратах вместо песка используется вода

После окончания чистки проводится повторный анализ температур. Распечатка покажет, качественно ли было проведено очищение.

Правила установки дымовых труб на растяжках

— на растяжках; — самонесущие (без растяжек); — фермовые (с несущим металлическим каркасом); — по стене здания (крепление с помощью хомутов).

Трубы имеют конструкцию из нескольких секций, пригодную для перевозки и монтажа к условиям конкретного объекта. Количество секций зависит от высоты трубы. Обечайки, фермы, мачты и рамы соответствуют требованиям к материалам и изготовлению металлических конструкций по ГОСТ 23118, СП 53-101 и рабочим чертежам.

  • Диаметр выходного отверстия трубы газоотводящего ствола определяется из условий оптимальных скоростей газо и технико-экономических обоснований.
  • Высота газоотводящего ствола трубы при естественной тяге определяется на основании результатов аэродинамического расчета газовоздушного тракта и проверяется по условиям рассеивания в атмосфере вредных веществ.
  • Дымовая труба состоит из одного или нескольких газоотводов с внутренним диаметром сечения 100…1000 мм.

Грозозащита дымовой трубы состоит из молниеприемника и заземления. Молниеприемник выполнен из стальной трубы, возвышающейся над оголовком трубы на 1,8 м.

Размеры фундамента и количество растяжек определяются из расчета воздействия на трубу собственного веса и ветровых, климатических и сейсмических нагрузок.

На вершине трубы, в зависимости от высоты, устанавливаются светосигнальные приборы — заградительные огни ЗОМ, ЗОЛ или ЗОЛ-2.

Дополнительные устройства, для установки которых на объекте Заказчик хочет использовать конструкцию дымовой трубы, подлежат отдельному согласованию. Подготовка мест под их установку (площадок, кронштейнов) производится при изготовлении конструкции фермы (колонны, рамы), в соответствии с рабочими чертежами.

Расчет дымовой трубы котельной

  1. Определяют тип конструкции ствола и месторасположение будущего дымохода (по техническим характеристикам котла).
  2. Проводят расчет высоты дымовой трубы котельной с учетом вида тяги и объема сжигаемого топлива.
  3. Газоотводящий канал рассчитывают на прочность и долговечность.
  4. Определив минимальное значение пропускной способности, можно узнать максимальную нагрузку на котельную. При расчетах необходимо также знать значение тяги и ветровую нагрузку.
  5. После этого составляют чертеж дымовой трубы котельной и оптимизируют участки.

Аэродинамические вычисления необходимы для определения высоты трубы в случае, если будет использоваться естественная тяга. Здесь же вычисляется скорость распространения выбросов (она зависит от скорости воздушных масс, рельефа местности, температуры газового потока).

Коэффициент загрязнения дымоходной трубы не должен быть больше 30%. Мощность котла влияет на выбор высоты трубы.

Расчет высоты дымовой трубы для плоской и коньковой крыши

Нормативные документы

СНиП ІІ-35-76 «Нормы проектирования. Котельные установки» – документ, на основании которого проводят все вычисления. Паспорт на дымовую трубу содержит технические характеристики и информацию по ее использованию и ремонту. Этот документ выдается перед вводом дымохода в эксплуатацию. Ремонт дымовых труб – опасная работа, требующая специальных знаний и опыта.

В рамках природоохранных программ существуют нормативы предельно допустимых концентраций загрязняющих веществ (окислов азота, сернистого газа и золы). Санитарно-защитная зона около котельной – 200 м. При этом считается, что дымовая смесь очищена от золы и твердых частиц. Установки для очистки дымовых газов — различные золоуловители, электрофильтры и т. п.

Как устроен дымоход

В случае, если конструкция дымохода не соответствует техническим требованиям, сажа, пепел, дым, копоть оседают на стенках канала, забивают его и затрудняют отвод газов. Избежать данной ситуации можно только соблюдая все нормы и правила устройства промышленных дымоходов.

Основные элементы котельной с кирпичной трубой:

  1. Фундамент (цоколь);
  2. Ствол;
  3. Молниеотвод;
  4. Футеровка.

Кладка ствола выполняется поэтапно, по 5-7м. Толщина стенок уменьшается в направлении снизу вверх. Ее минимум -180мм. Трубы имеет форму конуса (для придания устойчивости). Низ конструкции изнутри футеруют огнеупорным кирпичом. Между футеровкой и трубой оставляют зазор, компенсирующий тепловые расширения материала.

Общая высота кирпичных дымоотводов 30-70м, диаметр – от 0.6м.

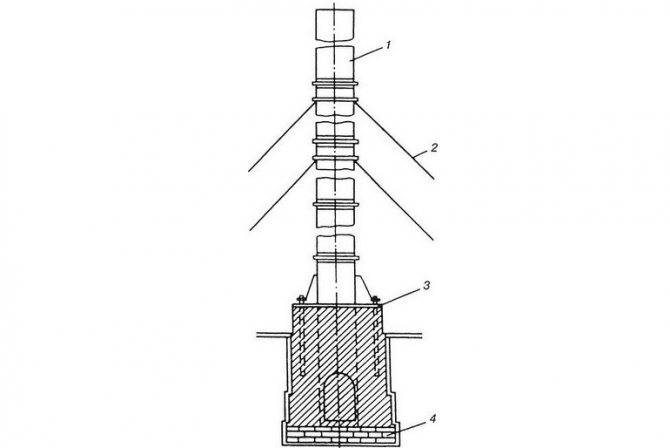

Элементы котельной с металлической трубой:

  1. Ствол;
  2. Растяжки;
  3. Чугунная плита;
  4. Фундамент.

Стальные трубы для котельных производятся из листовой стали, толщиной от 3 до 15мм. Отдельные участки трубы соединяются с помощью сварки. Чугунная плита закрепляется на фундамент, к ней монтируется ствол. Для обеспечения устойчивости конструкции на высоте равной 2/3 от высоты общего дымохода, устанавливают растяжки. Растяжка — это стальной канат, из проволоки диаметром 5-7мм.

Высота металлической трубы – не более 30- 40м. Диаметр – 0.4-1м. Основное достоинство – легкость, простота монтажа и демонтажа и низкая цена элементов конструкции. Основной недостаток стали — весьма короткий срок службы (обычно до 10-25лет).

Кроме металлических и кирпичных, дымовые каналы для котельной могут быть железобетонными. Железобетонные трубы прочны, но обладают низкой коррозионной стойкостью, поэтому выполняются с укладкой внутренней отделки, защищающей внутренние стенки канала от агрессивных газов.

Расчет высоты и диаметра

Чтобы подобрать дымовую трубу частного дома с оптимальными параметрами, можно использовать упрощенную схему расчетов.

Внимание! Для расчета надо знать теплоотдачу (мощность) котла или печи, то есть масса топлива, потребляемого за час. Эту информацию можно узнать из паспорта котла

Другие параметры для разных бытовых конструкций стандартны:

  • Температура выделяемых газов на входе трубы – 150 — 200 градусов.
  • Скорость газов в дымоходе — от 2 м/сек..
  • Высота дымохода частного дома, согласно СНиП, должна составлять как минимум 5м от котла.
  • Естественное давление газов на 1м — более 4-х Па

Величину самотяги определяют как произведение, где первый множитель ─ разность плотности воздуха и дымового газа, второй ─ высота сооружения.

Итак: Диаметр дымовой трубы пропорционален массе топлива, потребляемого печью за час. Зная этот параметр, можно воспользоваться для расчета формулой, где объем газа у входа в трубу при температуре t :

С учетом скорости передвижения газов в трубе можно вычислить площадь (F) сечения:

Для вычисления диаметра (d) трубы с круглым сечением воспользуемся формулой площади круга (в кв. м):

Проектирование дымовых труб для котельных – сложный многоэтапный процесс

Проектирование описываемых нами конструкций для котельных состоит из нескольких стадий:

  • выбор типа сооружения;
  • проведение расчетов газового тракта и аэродинамики трубы;
  • подбор такой высоты трубы, которая бы идеально отвечала всем требованиям СНиП;
  • расчет диаметра конструкции;
  • расчет (и последующее сравнение с рекомендованными показателями) скорости газов в трубе;
  • установление показателей самотяги дымового изделия;
  • выполнение вычислений на устойчивость и прочность сооружения;
  • подготовка технического задания на обустройство фундамента;
  • определение вида и способа крепления конструкции;
  • теплотехнические расчеты.

Проектируем дымоходы котельной правильно. Особенности проектирования

Прежде, чем приступить к сооружению данной конструкции требуется подготовить ее проект. Трубы дымовые для котельных проектируются по такой схеме:

  1. Определяют тип конструкции. Он напрямую зависит от следующих факторов:
    • объем сжигаемого топлива;
    • расположение дымоходной трубы относительно фасада;
    • высота конструкции;
    • наличие дополнительных элементов для крепежа.
  2. Рассчитывают аэродинамику дымохода исходя из среднегодовой ветровой нагрузки. На нее влияет тяга, нагнетаемая естественным или же искусственным путем.
  3. Рассчитывают геометрические параметры дымохода – высота и диаметр, исходя из объемов и вида сжигаемого топлива.
  4. Рассчитывают внешний диаметр и толщину стенок дымохода, основываясь на габариты внутреннего сечения и высоты. Согласно этим характеристикам, конструкция обретет устойчивость и прочность.
  5. Приступают к оптимизации всех характеристик дымохода. Этап актуальный в том случае, если дымовая труба котельной усилена армирующими элементами, типа силового каркаса, растяжек и т.д.
  6. Производят визуализацию расчетной части путем составления сметной документации и чертежей.

Расчетная часть крайне важна. Самостоятельная постройка дымохода без сопровождающей документации запрещена.

Виды дымоходов

Дымоходы предназначены для отведения дыма и вредных для человека продуктов горения от печи или иного отопительного устройства за пределы помещения. В любом дымоходе тяга дымовой трубы, образуемая в процессе наполнения последней газами должна производиться естественным образом, то есть без применения дополнительных приспособлений.

В настоящее время дымоходы изготавливаются:

из кирпича. Для такого дымохода дополнительно сооружается прочный фундамент. В состав соединительной смеси, применяемой для кладки кирпича, желательно добавлять известь. Это позволит избежать излишнего скопления конденсата, способного разрушить стенки изделия;

Дымоотвод из кирпича пользуется большой популярностью

из сэндвич труб, произведенных из двух слоев металла, между которыми проложен утеплитель. В большинстве случаев для изготовления сэндвич труб применяется нержавеющая сталь, а в качестве утеплителя используется базальт;

Сэндвич трубы имеют слой утеплителя внутри

из керамики. Такие дымоходы отличаются высокой прочностью, но и большой стоимостью. Поэтому применяются для обустройства промышленных дымоходов. Из-за большого веса керамический дымоход, так же как и кирпичный требует изготовления дополнительного фундамента;

Дымоходы из керамики обладают довольно высокой стоимостью

из полимера. Такой дымоход не может подвергаться воздействию слишком больших температур, поэтому может применяться для отведения вредных веществ от газовых колонок и небольших котельных. Полимерный дымоход отличается высокой прочностью при небольшой стоимости и легкости установки.

Изделие из полимера легче устанавливать

В некоторых случаях материалы для изготовления дымоходов могут комбинироваться. Например, полимерный дымоход обложен кирпичам.

Комбинированный из полимера и кирпича дымоход

Выбор материала для изготовления дымохода зависит от предполагаемого отопительного прибора.

Пример расчета трубы

И, наконец, расчет дымовых труб на конкретном примере. Дымоход в нашем случае представляет собой металлическую изолированную трубу.

  • 1.Предположим, что печи на 1 час работы требуется 10 кг дров, (влажность топлива 25%).
  • 2. Объем газов (V) в нормальных условиях — 10 м³/кг (с учетом коэффициента избытка воздуха).
  • 3.Температура на входе ─ 150 градусов. Значит , Vг = (10∙10∙1.55)/3600. После всех вычислений объем газов ─ 0, 043 м³/сек.
  • 4. Если скорость газов за 2м/сек., можно вычислить диаметр трубы дымохода:

Все полученные результаты надо подставить: dт = √4∙0.34∙0.043∙(1+150/273)/3.14∙10∙3600. После всех вычислений, получаем необходимый диаметр: 0.165 м.

Порядок выполнения заказа

  1. На основании полученных от вас характеристик котельной мы выполняем предварительный расчёт стоимости трубы.
  2. Согласовываем цену, оформляем договор на выполнение работ.
  3. Изготавливаем дымоходы промышленного назначения по утверждённым чертежам. Материалы и технологии, которые мы используем на производстве, полностью отвечают требованиям госстандарта. Как результат – мы выпускаем надёжную продукцию, которая эксплуатируется в течение многих десятилетий.
  4. Готовые дымоходы доставляем заказчику. Мы выполняем заказы для теплогенерирующих предприятий во всех регионах России.

Звоните по телефону, чтобы получить больше информации, обсудить условия поставки и оформить заказ.

Строительные нормативы

Основные нормативные документы для дымоходов в котельных:

  • СНиП ІІ-35-76 «Нормы проектирования. Котельные установки»;
  • СП13-101-99 «Правил надзора, обследования, проведения технического обслуживания и ремонта промышленных дымовых и вентиляционных труб»;
  • Правила эксплуатации и ремонта металлических труб котельных регламентируются инструкцией РД-34.0-21.562-93, железобетонных — РД34.21.562-93;
  • ОНД №86 –для расчета высоты;
  • СНиП 2.01.07-85 «Определение ветровых нагрузок»;
  • Для определения прочности фундамента – СниП 2.03.01-84, 2.02.01-83;
  • Для стальных труб требуется соблюдение СП53-101-98.

Почему рассматриваются именно твердотопливные приборы?

Всё просто – с ними в этих вопросах всегда больше проблем, если сравнивать с газовыми. Поясним почему:

Прежде всего, газовые отопительные приборы – это практически всегда изделия заводского производства. То есть обязательно имеют патрубок определенного сечения для подсоединения к дымоходу. Оговаривается площадь сечения канала и в технической документации модели. То есть все довольно просто – ни на одном из участков уходящего вверх дымохода зауживать канал не допускается.


Котлы или печи заводской сборки всегда имеют патрубок для подключения дымохода. То есть проблема с сечением дымохода уже не стоит – оно должно быть не меньше указанного в технической документации.

  • Температура выходящих в дымоход продуктов сгорания газа несоизмеримо меньше, чем у образующихся при сгорании древесины или иного твёрдого топлива.
  • Трудно сравнить и объёмы образующихся при сгорании «голубого» и твердого топлива газовых смесей. Разница здесь – весьма существенная!

А вот твердотопливные отопительные приборы, печи или котлы, очень часто создаются самостоятельно. Или же достаются «в наследство» от бывших владельцев дома. И вот здесь никогда не лишней будет проверка параметров подключённого к такому прибору дымохода.

Впрочем, то, что касается высоты трубы и проверки тяги – наверное, можно в полной мере отнести и к газовому отопительному оборудованию. Сечение-то известно, но остальное проверить не помешает.

Но начнем именно с сечения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
