Организация газового отопления.
Подключение дома к газовому отоплению – дело не простое. Для того, чтобы в результате иметь возможность использовать газовое отоплением, нужно пройти определенный путь, который состоит из следующих этапов:
- Создание проекта газовой системы;
- Покупка оборудования и необходимых материалов;
- Установка оборудования;
- Заполнение системы газом;
- Тестирование системы путем запусков ее под разным давлением.
Только после того, как будут пройдены эти этапы, систему газового отопления можно безопасно эксплуатировать. Нюансы, касающиеся цены на установку системы и эффективности этой системы в использовании выясняются еще при составлении технического задания. Заказчик, конечно же, может и должен высказывать пожелания насчет будущей газовой системы отопления, но основным ориентиром в данном вопросе выступают действующие строительные правила и нормы.
Особое внимание на этапе составления технического задания по устройству газового отопления следует обратить на такие детали: мощность котла и циркуляционных насосов, параметры батарей, устанавливаемых в помещениях, будет ли монтироваться теплый пол, есть ли в доме бассейны, джакузи, краны и т.п., так как это влияет на нагрузку системы в бытовой эксплуатации
Схемы организации водяного отопления
Для обогрева коттеджей обустраиваются отопительные системы с водой в качестве теплоносителя, состоящие из:
- котла водонагревательного (одноконтурного либо двухконтурного);
- трубопроводов и фитингов (металлических или полипропиленовых);
- байпасов, позволяющих отключать отдельные обогреватели от сети;
- батарей (чугунных, алюминиевых, стальных и биметаллических);
- расширительного бака.
Газовые отопительные агрегаты оснащаются специфической системой безопасности, включающей электромагнитный клапан и термопару. Устройства соединены между собой проводами.
Если отопительный агрегат функционирует нормально, спай термопары нагревается запальником. В это время по обмотке электроклапана свободно течет ток, который обеспечивает открытое положение клапана.
При остывании термопары доступ газа перекрывается электромагнитным клапаном.
По схеме подсоединения батарей они бывают однотрубные и двухтрубные. В первом случае вода подводится и отводится от радиатора при помощи одной трубы. Во втором отопительный прибор подключается к двум раздельным трубопроводным магистралям (подающей и обратной).
Трубы отопления к батареям могут подсоединяться по нижней, верхней, боковой и диагональной схеме
Отопительные контуры по принципу движения воды в трубах бывают с естественной и принудительной циркуляцией. При устройстве второго варианта теплоноситель циркулирует в системе за счет конвекции и гравитации. А принудительная схема предполагает установку циркуляционного насоса.
Для обеспечения нормальной работы системы с двумя и более контурами, подсоединенными к коллектору, в ней предусматриваются установка гидрострелки. Гидравлическая стрелка исключает перепады давления и вероятность возникновения гидроудара.
Расширительный бачок может быть открытым и закрытым (разделенным внутри на две части герметичной мембраной). Для гравитационных систем отопления достаточно будет открытого варианта. Закрытый бак предназначен для контуров с принудительной циркуляцией.
При использовании открытого расширительного бака вода насыщается воздухом, чтобы это не стало проблемой, систему следует дополнить контуром его удаления
Для небольших коттеджей достаточно будет естественного принципа движения воды. Однако если жилое строение имеет два-три этажа, то без насоса не обойтись. Длина циркуляционного контура в первой схеме ограничена 30-тью метрами. На большее расстояние котел воду “продавить” не сможет.
При естественной циркуляции теплоносителя в схеме газового отопления частного дома насос отсутствует. Если котел выбран энергонезависимый, то и вся система обогрева получается не зависящей от электроснабжения. В ней попросту нет потребляющих электричество элементов.
С одной стороны она более стабильна в работе, но с другой – качество отопления в ней ниже (до самых дальних от водонагревателя радиаторов вода доходит сильно остывшей).
Особенно последнее касается трубопроводов и батарей из стали либо чугуна. У этих материалов высокое гидравлическое сопротивление, которое снижает ток теплоносителя.
Помимо использования стандартных радиаторов в загородном доме можно организовать газовое отопление с помощью «теплого пола»
Возможен и вариант организации комбинированной системы обогрева. В ней циркуляционный насос подключается к магистрали через байпас. При необходимости быстро прогреть воздух в комнатах он включается на ускорение кругооборота воды.
А в остальных случаях отсекается от основной трубы запорными кранами, при этом система продолжает функционировать в естественном (гравитационном) режиме.
Утепление дома вместо отопления
На первый взгляд отказ от отопления может показаться утопией, но на самом деле вполне можно обойтись качественно выполненным утеплением.
Мода на такие пассивные (сверэкономные) дома уже давно охватила значительную часть Европы. Пассивный дом был спроектирован в Германии Институтом пассивного дома, при этом удельный расход тепла на отопление не должен превышать 150 кВт/ч на 10 кв. м за год. С учетом всех бытовых нужд – эксплуатация электроприборов, освещение, горячая вода данный показатель не должен превышать 120 кВт/ч на 1 кв. м за год.
Конечно, найдется немало людей, которые станут утверждать, что в условиях нашего климата эта затея невыполнима, но это вовсе не так. Готовым примером можно считать соседнюю Финляндию с более суровым климатом, где в Хельсинки был построен целый квартал пассивных домов, годовое потребление электроэнергии которых составляет всего лишь 750-850 кВт/ч на 1 кв. м.
Планы на будущее полагают снизить этот показатель до 700 кВт/ч. Секрет успеха заключается в достаточно толстых стенах, а также установке низкоэмиссионных стекол, которые блокируют инфракрасное излучение наружу, а также использованию тепловых насосов.
Из-за того, что в нашей стране пассивные дома пока не строят, достаточно трудно определить экономический эффект от такого решения.
Расчет системы отопления дома
| Расчёт систем отопления частного дома – самое первое, с чего начинается проектирование такой системы. Мы будем говорить с вами о системе воздушного отопления – именно такие системы проектирует и устанавливает наша компания как в частных домах, так и в коммерческих зданиях и производственных помещениях. Отопление воздухом имеет массу преимуществ по сравнению с традиционными системами водяного отопления – более подробно об этом вы можете прочитать здесь. |
Расчет системы – калькулятор онлайн
Для чего необходим предварительный расчет отопления в частном доме? Это требуется для выбора правильной мощности необходимого отопительного оборудования, позволяющей реализовать систему отопления, сбалансировано обеспечивающую теплом соответствующие помещения частного дома. Грамотный выбор оборудования и правильный расчёт мощности системы отопления частного дома позволят рационально компенсировать теплопотери от ограждающих конструкций и притока уличного воздуха на нужды вентиляции. Сами формулы для такого расчета достаточно сложны – поэтому мы предлагаем Вам воспользоваться онлайн расчетом (выше), или заполнив анкету (ниже) – в таком случае расчет произведет наш главный инженер, и эта услуга – совершенно бесплатная.
Как рассчитать отопление частного дома?
С чего начинается такой расчет? Во-первых, требуется определить максимальные теплопотери объекта (в нашем случае – это частный загородный дом) при наихудших погодных условиях (такой расчет ведется с учетом самой холодной пятидневки для данного региона). Рассчитывать систему отопления частного дома на коленке не получится – для этого используют специализированные формулы расчета и программы, позволяющие построить расчет на основе исходных данных о конструкции дома (стен, окон, кровли и т.д.). В результате полученных данных выбирается оборудование, полезная мощность которого должна быть больше или равна рассчитанному значению. В ходе расчёта системы отопления выбирается нужная модель канального воздухонагревателя (обычно это газовый воздухонагреватель, хотя мы можем использовать и другие типы обогревателей – водяной, электрический). Затем вычисляется максимальная производительность обогревателя по воздуху – иными словами, какой объем воздуха вентилятор данного оборудования нагнетает в единицу времени. Следует помнить, что производительность оборудования отличается в зависимости от предусмотренного режима его использования: так, например, при кондиционировании производительность больше, чем при отоплении. Поэтому если в перспективе планируется использовать кондиционер, то за исходное значение нужной производительности необходимо принимать расход воздуха именно в этом режиме – если же нет, то достаточно только значения в режиме отопления.
На следующем этапе расчёт систем воздушного отопления частного дома сводится к правильному определению конфигурации воздухораспределительной системы и расчёту сечений воздуховодов. Для наших систем мы используем бесфланцевые прямоугольные воздуховоды прямоугольного сечения – они просты в сборке, надежны и удобно располагаются в пространстве между конструктивными элементами дома. Поскольку воздушное отопление является низконапорной системой, то при ее построении необходимо учитывать определённые требования, например, минимизировать количество поворотов воздуховода – как магистрального, так и оконечных веток, идущих к решёткам. Статическое сопротивление трассы не должно превышать 100 Па. На основе производительности оборудования и конфигурации воздухораспределительной системы рассчитывается нужное сечение магистрального воздуховода. Количество оконечных веток определяется исходя из количества подающих решёток, необходимых для каждого конкретного помещения дома. В системе воздушного отопления дома обычно используются стандартные подающие решётки размером 250х100 мм с фиксированной пропускной способностью – она вычисляется с учетом минимальной скорости движения воздуха на выходе. Благодаря такой скорости в помещениях дома не ощущается движение воздуха, отсутствуют сквозняки и посторонний шум.
| Конечная стоимость отопления частного дома рассчитывается после окончания этапа проектирования на основании спецификации с перечнем устанавливаемого оборудования и элементов системы воздухораспределения, а также дополнительных устройств контроля и автоматики. Чтобы произвести первоначальный расчет стоимости отопления, вы можете воспользоваться анкетой на расчет стоимости системы отопления ниже: |
онлайн-калькулятором
Отопление частного дома расчет системы отопления
Для того, чтобы правильно оборудовать отопительную систему в доме, необходимо рассчитать подходящую мощность котла, объем отопительных радиаторов и диаметр труб.
В первую очередь рассчитывают объем дома. Для этого вычисляют объем каждой отдельной комнаты. При этом, необходимо вычислить объем даже тех помещений, где не планируется устанавливать радиаторы: коридоров, санузлов, прихожей. Часть тепла будет также уходить в эти помещения, поэтому их нужно включать в общий расчет.
Мощность котла рассчитывают из рекомендуемого количества энергии на один кубический метр. Для разных регионов этот показатель может отличаться. В странах СНГ, которые находятся в Европе, рекомендуется рассчитывать модность, отталкиваясь от величины 40Вт на кубический метр. Таким образом, для дома, объем которого равен 220м3, минимально-необходимая мощность котла будет равна 8800Вт.
К этому значению, необходимо прибавить еще 20%, для того, чтобы котел не работал на максимуме своих возможностей.
То есть мощность котла для такого дома должна быть минимум 10,5 кВт
При расчете радиаторов, вычисляют необходимое количество ребер батареи для каждой комнаты. Для этого используют такие показатели: мощность одного ребра радиатора, рекомендуемая мощность на 1м3 (40Вт), и объем комнаты. Например, мощность ребра алюминиевого радиатора равна 150Вт. Объем комнаты 30 м3. Таким образом, для обогрева одной комнаты необходима следующая мощность: .
С чего начать?
Первое, что вам нужно сделать, это составить план. Нужно рассчитать площадь, тепловую мощность для обогрева помещения, составить схему, где будут находиться все радиаторы, краны, в общем, все детали отопления. Составить смету, где будут указаны какой материал, и в каком количестве вам потребуется, размеры, диаметры, а также подобрать приемлющие цены на материал. Не нужно забывать и про инструменты, обязательно надо сделать подборку инструментов и включить их в смету.
Материалы для проводки отопления
С чего нужно начать проводить в доме отопление? Что может понадобиться, какие материалы?
Основные элементы отопления:
- котел, для него нужно подобрать мощность;
- радиаторы, могут любые подойти, высчитывается теплообмен (расчет 1секция на 3 кв. метра , при температуре обогрева теплоносителя в 70 градусов;
- трубы, самые ходовые, дешевые и востребованные металлопластик и полипропиленовые. Они недорогие и прочные, легко монтируются, и даже сварка не требуется для таких соединений и установок;
- краны и вентиля.
Итак, все комплектующие в сборе, теперь можно приступить к монтажу отопительной системы. Прежде чем начать монтаж, необходимо определить способ циркуляции для отопительной системы.
Существует два способа:
- естественный или гравитационный;
- принудительный.
В зависимости от способа могут потребоваться дополнительные части отопления, такие как насос, который прокачивает воду, чтобы вода не застаивалась.
Естественный способ циркуляции отопительной системы не требует дополнительных подключений, он даже не требует подключения к энергоресурсам. Это довольно простой способ и полностью автономный. Однако у этого способа есть и свои недостатки, такие как данным способом можно обогреть только небольшие площади и есть некоторые дополнительные параметры при монтаже такого типа циркуляции.

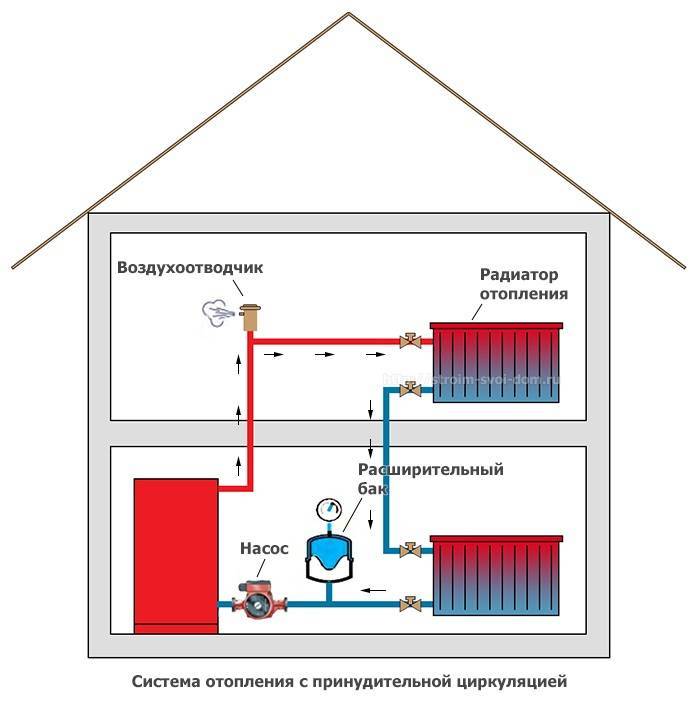

Принудительный способ циркуляции включает в свою систему монтаж электрического насоса, для безостановочной подачи воды во время циркуляции. Этот способ считается самым удобным и универсальным. При таком способе подачи воды могут отапливаться большие площади.
Однако и у него есть свои минусы, он обойдется вам намного дороже, чем естественный, потребуются дополнительно приобретать сам насос и источник аварийного электропитания для насоса. А также и дешевые трубы здесь не подойдут, нужны будут более прочные трубы, которые могут работать при перепаде давления и его повышении. Обязательно нужны будут вам и более качественные предохранительные клапаны, а значит, и более дорогие.
Системы отопления
Чтобы сделать отопление своими руками вам понадобится еще одна схема. Схема, по которой вы будете соединять элементы своей системы отопления. Ваша система может быть:
- двухтрубной;
- однотрубной.
При работе двухтрубной системы вода из магистрали проходит в каждую секцию каждого радиатора, а затем уходит обратно в магистраль.
При работе однотрубной системы вода проходит: из магистрали в радиатор и не возвращаясь обратно, в магистраль идет далее по следующим радиаторам. А это значит, что первый радиатор получит больше тепла, чем следующий за ним и меньше всех тепла получит последний радиатор.
Соляркой
Солярка – это еще один из видов топлива, используемых для отопления дома. Ее удельная теплота сгорания составляет около 10180 ккал/кг либо 8650 ккал/л (с учетом средней плотности жидкости, которая у зимнего и летнего дизеля разнится).
Коэффициент полезного действия котла на солярке составляет около 90%. Розничная цена одного литра солярки составляет около 28,5 рубля, соответственно 1 Гкал будет стоить 3650 рублей, а это значит, что организация отопления с использованием дизельного топлива является достаточно дорогой затеей. К тому же стоимость солярки является нестабильной, ее цена за последнее время не раз резко шла в гору.

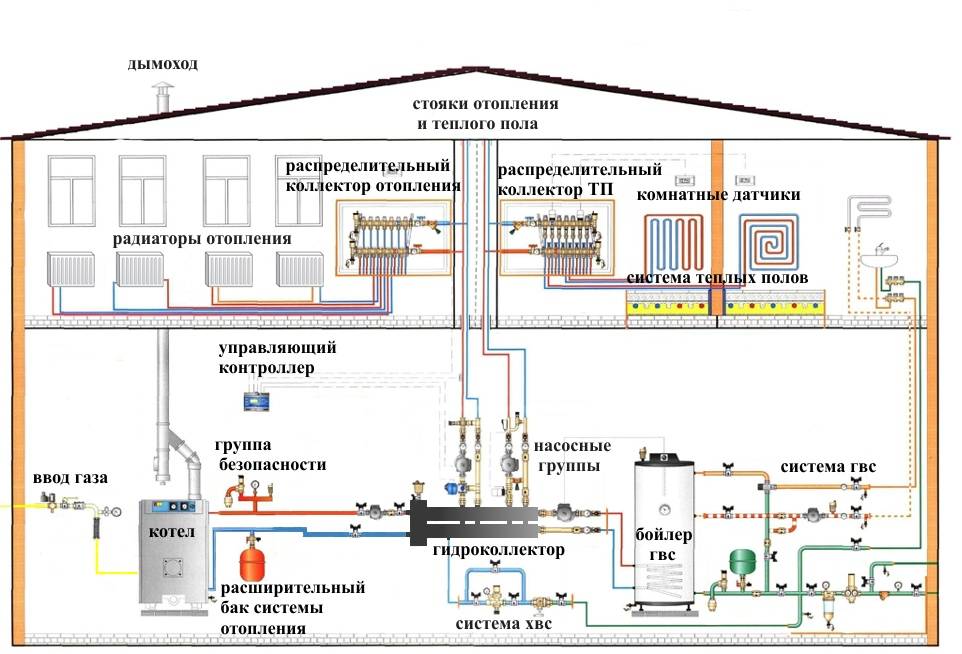

Организация газового отопления дома (схема, проект)
Установка газового отопления в доме – это очень ответственное дело, так как нельзя просто установить газовое оборудование, нужно собрать еще некоторые документы и сделать проект и схему системы. Это разрешающие документы. Нужно обратиться к специалистам, которые составляют проект газового отопления частного дома. От этого проекта зависит все обустройство системы в доме. То есть схема разводки труб и мощность оборудования, а соответственно и расход газа.
Далее нужно врезаться в централизованную газовую магистраль, проходящую на улице или произвести установку газгольдера и обустраивать место для котла в доме. Следующим этапом обустройства газовой системы является разводка внутри дома и установка котла (можно своими руками). Далее происходит заполнение системы теплоносителем и первый запуск котла, согласно схеме и проекту.
Установку всей системы и котла лучше доверять специалистам, которые имеют специальные сертификаты и лицензию. Согласно этим сертификатам они имеют право делать проект и все работы по установке газового оборудования. Проект системы подразумевает наличие таких документов:
- Схема системы отопления с радиаторами;
- Расчеты системы отопления (гидравлический и тепловой расход);
- Спецификация газового оборудования;
- Конечная смета.
Если в доме будет система теплых полов, то в проекте это также учитывается. Согласно этому проекту можно узнать, какие характеристики газового оборудования должны быть, и какие материалы понадобятся для монтажа системы. А далее либо нужно устанавливать оборудование в доме своими руками либо нанимать газовщиков.
Промежуточный подсчет
Если в абсолютном исчислении все более или менее понятно, то следует выяснить, какое же топливо на самом деле является наиболее дешевым.
При отсутствии сетевого газа самым экономичным вариантом является тепловой насос. Промежуточным вариантом являются различные виды твердого топлива. Самое дорогое отопление частного дома без газа будет при использовании пропан-бутана, электричества и дизельного топлива.
В абсолютном исчислении все в общем-то понятно. В отсутствие сетевого газа самый недорогой вариант — это тепловой насос. Среднее положение занимают разные виды твердого горючего. А дороже всего выходит отопление пропан-бутаном, электричеством и соляркой. Ну, хорошо, а применительно к обычному дому это сколько?
Для того чтобы более точно уяснить смысл расчета, лучше всего рассмотреть конкретный пример.
На первый взгляд может показаться, что неоспоримым лидером является тепловой насос, а явным аутсайдером – котел на дизельном топливе, но на самом деле это далеко не так. Хотя тепловой насос и дает самую дешевую энергию, но его установка отнюдь не из дешевых. Сам по себе насос стоит недешево, к тому же придется укладывать трубы в грунт, а для этого потребуется перерыть чуть ли не весь участок либо бурить скважину. Для рассматриваемого загородного дома система отопления с тепловым насосом обойдется около 750-850 тыс. рублей.
Наряду с этим хороший твердотопливный котел, оснащенный системой автоматической подачи топлива, будет стоить около 300 тыс. рублей. Даже если для отопления использовать не дешевый уголь, а более дорогие пеллеты, то разница в цене между системой отопления с твердотопливным котлом и тепловым насосом будет окупаться порядка 25 лет. И это при том, что производитель гарантирует работу теплового насоса на период до 20 лет, по истечении которых может потребоваться капитальный ремонт.
Вот и получается, что установка теплового насоса – не очень прибыльная инвестиция. Хотя если рассмотреть вариант установки теплового насоса для устройства отопления многоквартирного дома, то в этом случае «зеленый» вариант выглядит весьма впечатляющим.
Конечно, если есть магистральный газ, то нет никакой необходимости рассматривать другие виды топлива. Однако если газа в поселке нет, то потребуется прокладка газопровода, а в этом случае будет выгоднее воспользоваться именно тепловыми насосами.
Схема отопления частного дома газовым котлом
Газовую отопительную систему, помимо непосредственного создания комфортного микроклимата в частном доме, используют в качестве нагревателя воды в бассейне, подогрева полов, и обогрева теплиц. Такому теплоснабжению всё чаще отдают предпочтение счастливые владельцы загородных коттеджей и дачных домиков.
Отопление дома с помощью газового котла намного эффективнее. чем использование твердотопливного или электрического аналога, которые являются основными конкурентами газа. Если нужно отапливать частный дом в деревне, то использование электрического отопления нерентабельно, так как старая энергосистема может не выдержать повышенных нагрузок.
Изношенное до невозможности оборудование приводит к перегрузке центрального трансформатора на подстанции и как следствие выключения электричества во всей деревне. При этом стоимость энергоносителя, используемого, для отопления дома будет на порядок выше, чем работа системы на газу.
Для хранения твёрдых топливных ресурсов необходимы особые условия и как следствие наличие подсобного помещения. Поэтому только газовая отопительная система может избавить домовладельца от уймы мелких неприятностей.
Гидравлический расчёт однотрубной системы
Гидравлический расчёт проводят с целью определить диаметр соединительных труб на каждом участке контура и производительность циркуляционного насоса.
Последовательность расчётов:
- Определение теплопотерь через строительные конструкции.
- Расчёт потребной теплоотдачи радиаторов для каждой комнаты.
- Выбор котла необходимой мощности.
- Расчёт диаметра труб подводки с учётом скорости циркуляции теплоносителя в самое холодное время года.
- Выбор циркуляционного насоса, если нужен выносной вариант.
Определение теплопотерь и расчёт радиаторов
Тепло, генерируемое котлом, расходуется через пол, стены и потолок здания. Учитывают материал стен, количество и площадь окон и дверей, качество утепления.
На нашем сайте можно воспользоваться калькулятором:
Для небольших домов пользуются приближённым вариантом. Считается, что в северных регионах для отопления 10 м2 площади, требуется 1,5-2 кВт мощности котла и производительности по теплоотдаче радиаторов. В средней полосе показатель равен 1-1,5 кВт, в южных регионах – 0,6-1 кВт. Данные верны для домов с капитальными стенами и средней или качественной теплоизоляцией.
Зная размеры дома, получают необходимые данные для последующих расчётов
Важно определить необходимое количество радиаторов для каждой комнаты. Алюминиевые и биметаллические радиаторы в большинстве случаев излучают от 120 до 210 Вт на одну секцию
Разделив мощность необходимую для комнаты на производительность секции, получают габариты батареи.
Выбор котла
Отопительный котёл проработает намного дольше, если не будет греть теплоноситель в максимальном режиме. В связи с этим выбирают оборудование на 10-20 % мощнее, чем получившиеся при расчётах теплопотери. Например, при потерях 10 кВт приобретают котёл, рассчитанный на 12-14 кВт.
Определение сечения труб
Оптимальная скорость движения теплоносителя по трубам от 0,3 до 0,7 м/с. Если параметр ниже, то при низкой температуре возможен недостаточный прогрев радиаторов. При большей скорости часто происходит завоздушивание радиаторов, слышен шум. Исходя из скорости потока и выбирают трубы с необходимым внутренним сечением.
Необходимый расход теплоносителя определяют по формуле: G=860*q/ΔТ, в которой:
- G — расход кг/ч;
- q — тепловая мощность в контуре участке (кВт);
- ΔТ — разность температуры теплоносителя на входе и выходе радиатора, чаще принимают 20 оС.
Далее в специальных таблицах сопоставляют скорость потока и выделяемую тепловую производительность. В нашем примере для 2 кВт радиаторов достаточно трубы с внутренним сечением от 8 до 12 мм. Выделено в таблице красной рамкой.
Таблица для определения диаметра труб самотечной системы отопления
Данные по каждому контуру наносят на общую схему. Суммируя полученные данные, определяют какой диаметр труб выбрать для подводки к группе контуров или для каждого стояка.
Выбор насоса
Современные газовые и электрические котлы оборудованы встроенным насосом. Его производительность выбрана изготовителем исходя из мощности котла.
Необходимую производительность вынесенного насоса определяют, суммируя потоки теплоносителя в каждом контуре. Предусматривают запас 15-20% по производительности, чтобы насос работал в щадящем режиме.
Однотрубные схемы
Проще всего выполнить расчеты и сборку системы отопления с однотрубной схемой прокладки трубопроводов для теплоносителя. Нагретая вода в ней последовательно проходит от котла через все батареи в доме, начиная с первой и заканчивая последней в цепочке. При этом тепла каждому последующему радиатору достается все меньше и меньше.
С монтированием трубопровода по этой схеме и подключением его к котлу своими руками при наличии даже минимальных навыков можно справиться за два–три дня. Плюс затраты на создание в доме системы водяного отопления под однотрубную разводку выходят самыми минимальными в сравнении с остальными вариантами.
Фитингов, арматуры и труб здесь потребуется немного. Экономия на материалах существенна
И неважно выбран для возведения коттеджа клееный брус или кирпич. Если жилье хорошо утеплено, то даже простой однотрубной системы для его обогрева хватит с лихвой
Чтобы нивелировать недостатки, в однотрубную систему приходится встраивать циркуляционный насос. Но это дополнительные расходы и потенциальные поломки оборудования. Плюс при любых проблемах на каком-либо участке трубы прекращается обогрев всего коттеджа.
Однотрубная горизонтальная
Если частный дом небольшой и одноэтажный, то однотрубную систему отопления лучше всего делать в горизонтальном исполнении. Для этого в комнатах по периметру коттеджа прокладывается кольцо из одной трубу, которая подключается к входу и выходу котла. Радиаторы врезаются в трубопровод под окнами.
Однотрубная горизонтальная схема — идеальный вариант для небольших помещений
Батареи здесь подключаются нижним либо перекрестным соединением. В первом случае теплопотери будут на уровне 12–13%, а во втором они сокращаются до 1–2%. Именно перекрестному способу монтажа стоит отдавать предпочтение. Причем подвод теплоносителя к радиатору следует делать сверху, а отвод снизу. Так отдача тепла от него выйдет максимальной, а потери выйдут минимальными.
Однотрубная вертикальная разводка
Для двухэтажного коттеджа больше подходит однотрубная система отопления вертикального подвида. В ней труба от оборудования нагрева воды идет вверх на чердак или второй этаж, а оттуда уже спускается назад в котельную. Батареи в этом случае подключаются также последовательно одна за другой, но боковым подсоединением. Трубопровод для теплоносителя обычно при такой разводке отопления по малоэтажному дому прокладывается в виде единого кольца сначала по второму, а потом по первому этажу.
Однотрубная вертикальная схема — экономим на материалах
Но возможен и пример с вертикальными отводами от общей горизонтальной трубы наверху. То есть сначала делается кольцевой контур от котла вверх, по второму этажу, вниз и по первому этажу обратно к нагревателю воды. А уже между горизонтальными участками прокладываются вертикальные стояки с подключением к ним радиаторов.
Самой холодной батареей в такой системе отопления частного дома будет опять последняя в цепочке – внизу у котла. При этом на верхнем этаже тепла будет переизбыток. Необходимо как-то ограничивать объемы теплоотдачи наверху и повышать их внизу. Для этого на радиаторах рекомендуется установить перемычки-байпасы с регулирующими кранами.
Ленинградка
У обеих описанных выше схем есть один общий минус – температура воды в последнем радиаторе оказывается очень низкой, тепла она помещению отдает очень мало. Чтобы компенсировать это остывание, однотрубный горизонтальный вариант отопления частного дома рекомендуется усовершенствовать за счет установки байпасов снизу батареи.
Ленинградка — усовершенствованная однотрубная система
Такая разводка получила название «ленинградка». В ней радиатор подключается сверху к проходящему вдоль пола трубопроводу. Плюс на отводы к батареям ставятся краны, которыми можно регулировать объем поступающего теплоносителя. Все это способствует более равномерному распределению энергии по отдельным комнатам в доме.
Способы разводки
Способы разводки отличаются у жидкостных и воздушных систем.
Жидкостные
Основных схем по вариантам перемещения воды две:
- с естественной циркуляцией жидкого теплоносителя;
- с его принудительной циркуляцией.
Первый вариант используют для одноэтажных домов с контуром не больше тридцати метров. Если протяжённость труб больше, требуется насос для циркуляции.
А также имеется несколько различных схем разводки труб:
- в одну и две трубы;
- горизонтальная и вертикальная.
Двухтрубное отопление позволяет выключать в доме часть батарей. Горизонтальная схема даёт возможность выключить отопление на целом этаже.
Фото 3. Схема разводки жидкостной системы с естественной циркуляцией, которая применяется обычно в небольших частных домах.
Воздушные
По способам циркуляции воздушных масс, есть:
- прямоточная схема;
- рециркуляционная схема.
- схема с частичной рециркуляцией.
Рециркуляционная схема, в свою очередь, бывает:
- с естественным перемещением воздуха;
- с принудительным движением при наличии приточно-вытяжной вентиляции.
Прямоточная схема использовалась для отопления зданий первоначально, весь горячий воздух выводился из дома, что крайне неэкономно. Рециркуляционная схема, напротив, сохраняла нагретый воздух внутри здания, несколько раз прогоняя его через теплогенератор. Это экономно, но негигиенично, так как воздух не обновляется.
Сегодня чаще всего используется схема с частичной рециркуляцией, когда нагретый воздух курсирует внутри дома, частично обновляясь извне.
