Газовые горелки на баллончик: разновидности и принцип работы + нюансы выбора и использования

Разновидности газовых устройств

Для монтажа битумной кровли используются горелки ручного типа. Зачастую они «питаются» пропаном. Таким оборудованием очень удобно пользоваться, а длина пламени настраивается посредством простого рычажного механизма. Самыми безопасными считаются газовоздушные кровельные горелки.

Вентильные модели характеризуются небольшой массой, простотой в эксплуатации. Кроме того, подобное оборудование несложно ремонтировать. Выдавая интенсивное пламя, они прекрасно работают даже при сильном ветре.

Есть и ацетиленовые кровельные горелки, которые функционируют на смеси кислорода и ацетона. Их часто применяют для сварки.

Типы соединений между плитой и газовым баллоном

Применяется неподвижное разъемное соединение, в котором обе части достаточно жестко скрепляются резьбовым способом. Резьбовые соединения выполняются с помощью различных крепежных деталей, такой вид соединений является простым, достаточно надежным и долговечным. Однако в резьбовых соединениях сложно добиться плотного герметичного соединения, поэтому такой вид часто дополняется прокладками или иными уплотнителями.

Еще один вид соединения – цанговый, представляющий собой втулку, выполненную из металла, которая разрезана таким образом, что при присоединении детали ее лепестки давят на внутреннюю поверхность, вынуждая трубу удерживаться в патроне. У этого вида соединения есть еще одно название – зажимное. Оно также достаточно надежно и способно обеспечить надежную сцепку, к тому же его дополнительно уплотняют.

Между плиткой и бытовым баллоном осуществляется разъемный резьбовой тип соединений. Если баллоны одноразовые, то соединение обычно цанговое, с нажимным клапаном. От владельца плиты не требуется никаких дополнительных усилий по уплотнению соединения, нужно просто присоединить баллон до упора, затем (в некоторых плитах) опустить защелку или слегка повернуть баллон, чтобы лепестки цанги попали в выемки.

Что собой представляют газовые горелки для кровли?

Газовая горелка при ремонте кровли – вещь незаменимая. Ею не только укладывают листы рубероида, но и разогревают мастику и даже запаивают небольшие швы и отверстия. Вот полный список всех операций:

  • Резка и пайка металлических элементов.
  • Снятие старого слоя краски.
  • Заделка мелких трещин.
  • Растопка мастики.
  • Подогрев листов перед укладкой.
  • Упрочнение стыковочных швов.

Типичная газовая горелка для кровли состоит из удобной рукоятки, трубки, которая подает газ, и металлического стакана на конце. К специальному разъему рукоятки подключается шланг, и в него от баллона поступает нужное количество газа. А регулировать напор нужно через вентиль на редукции.

На практике все просто: нажимаем на рычаг рукоятки, газ поступает в шланг, и на выходе из стакана образуется горение смеси газа и воздуха, которое мы предварительно разжигаем спичкой. Температура пламени настолько высока, что способна достигнуть 1500°С! При помощи вентиля регулируют не только силу пламени, но и его длину.

Обычные газовые горелки достаточно легкие – в пределах 1-1,5 кг, чтобы вы легко могли их удержать в руке и не уронить от усталости. А роль стакана как раз в том, чтобы сформировать поток пламени в нужное направление. Конструкция стакана имеет именно такую форму, чтобы максимально защитить пламя от задувания ветром. Причем и стакан, и ручка у разных моделей горелок сделаны по-разному. Хотя принцип действия у них один: запускать газовую горелку не сложнее кухонной – при помощи обычной спички или зажигалки.

Почти во всех современных газовых горелках для кровли предусмотрено средство регулировки рабочих режимов: режим ожидания и режим работы. Режим ожидания создан специально, чтобы экономить топливо.

Разные модели современных газовых горелок отличаются друг от друга прежде всего принципом подмешивания воздуха в газ. Более старые горелки подключают к баллону с кислородом, а современные умеют забирать воздуха из атмосферы, что удобнее, конечно. Даже газ, который используют горелки, может быть разным. Там, чаще всего в ход идет пропан, но есть также агрегаты чисто на метане. Но мы отметим также другие отличия, ориентируясь на которые вы сможете сделать правильный выбор.

Стандартная газовая горелка в деле:

Типы присоединений к газовым баллончикам

Соединение резьбой — это наиболее надёжный вариант с максимальной герметичностью. Внутренняя резьба, нарезанная в корпусе горелки, накручивается на внешнюю резьбу, нарезанную на корпусе баллона.

Цанговое соединение — такая конструкция имеет широкий воротник с прорезанным боковым пазом и клапаном, выступающим по центру. Горелку необходимо плотно насадить на картридж так, чтобы совпали посадочные места, прижать и прокрутить.

Этот тип соединения самый популярный, и в отличие баллона-бочки, который не имеет клапана, цанговый баллон можно многократно отсоединять и присоединять. Использовав переходник с резьбой, на цанговый баллон можно насадить горелку с резьбовым соединением.

Инжекторные резаки

Инжекторным резаком называется такой, который имеет отдельный канал для подачи режущего кислорода и специальную головку, которая включает в себя два сменных мундштука — внутренний и наружный. Кислород из баллона проходит через редуктор и рукав с ниппелями попадает в резак, а в корпусе разветвляется по двум каналам. Часть газа, проходя через вентиль, направляется в инжектор. Струя кислорода выходит из инжектора с большой скоростью, тем самым создавая разрежение, и подсасывает горючий газ, который образовывает в смесительной камере вместе с кислородом горючую смесь. Эта смесь во время прохождения между наружным и внутренним мундштуками сгорает, в результате чего образуется подогревающее пламя. Другая часть кислорода поступает в трубку режущего кислорода, и, выходя через центральный канал внутреннего мундштука, образует струю режущего кислорода.

Основными деталями резака являются мундштук и сопло, которые в процессе резки быстро изнашиваются. Чтобы получить качественный рез, необходимо правильно подбирать размеры сопла, мундштука, точное соотношение давления подачи газа с соответствующей толщиной метала.

Рис. Принципиальная схема инжекторного резака.

1. Головка резака с внутренним и наружным мундштуками; 2. Трубка режущего кислорода; 3. Вентиль; 4. Регулировочный кислородный вентиль; 5-6. Ниппель; 7. Рукоятка ствола; 8. Корпус; 9. Регулировочный вентиль горючего газа; 10. Инжектор; 11. Накидная гайка; 12. Смесительная камера; 13. Трубка; 14. Внутренний мундштук; 15. Наружный мундштук.

1. ОБЩИЕ ТРЕБОВАНИЯ ОХРАНЫ ТРУДА

1.1. К выполнению работ с использованием газовой горелки допускается работник не моложе 18 лет, прошедший медицинский осмотр и не имеющий противопоказаний по состоянию здоровья, имеющий необходимую теоретическую и практическую подготовку, прошедший вводный и первичный на рабочем месте инструктажи по охране труда и обучение по специальной программе, аттестованный квалификационной комиссией и получивший допуск к самостоятельной работе. 1.2. Работник, выполняющий работы с использованием газовой горелки (далее — работник), должен периодически, не реже одного раза в год проходить обучение и проверку знаний требований охраны труда и получать допуск к работам повышенной опасности. 1.3. Работник, независимо от квалификации и стажа работы, не реже одного раза в три месяца должен проходить повторный инструктаж по охране труда; в случае нарушения работником требований безопасности труда, а также при перерыве в работе более чем на 30 календарных дней, он должен пройти внеплановый инструктаж. 1.4. Работник, не прошедший своевременно инструктажи и проверку знаний требований охраны труда, к самостоятельной работе не допускается. 1.5. Работник, выполняющий работы с использованием газовой горелки, допущенный к самостоятельной работе, должен знать: меры безопасности при использовании газовых баллонов и горелок. Правила, нормы и инструкции по охране труда и пожарной безопасности. Правила пользования первичными средствами пожаротушения. Способы оказания первой помощи при несчастных случаях. Правила внутреннего трудового распорядка организации. 1.6. Работник, направленный для участия в несвойственных его профессии работах, должен пройти целевой инструктаж по безопасному выполнению предстоящих работ. 1.7. Работнику запрещается пользоваться инструментом, приспособлениями и оборудованием, безопасному обращению с которым он не обучен. 1.8. Во время выполнения работ с использованием газовой горелки на работника могут оказывать воздействие, в основном, следующие опасные и вредные производственные факторы: — возможность возникновения пожара при пользовании газовой горелкой; — возможность взрыва газового баллона; — нагретые до высокой температуры поверхности газовой горелки; — неудобная рабочая поза. 1.9. Работник, выполняющий работы с использованием газовой горелки, должен знать о том, что при производстве работ наиболее вероятной причиной травматизма могут быть ожоги от открытого пламени газовой горелки. 1.10. Для защиты от воздействия опасных и вредных производственных факторов работник должен пользоваться спецодеждой, спецобувью и другими средствами индивидуальной защиты. 1.11. Для предупреждения возможности возникновения пожара работник должен соблюдать требования пожарной безопасности сам и не допускать нарушения этих требований другими работниками; курить разрешается только в специально отведенных для этого местах. 1.12. Работник обязан соблюдать трудовую и производственную дисциплину, правила внутреннего трудового распорядка; следует помнить, что употребление спиртных напитков, как правило, приводит к несчастным случаям. 1.13. Если с кем-либо из работников произошел несчастный случай, то пострадавшему необходимо оказать первую помощь, сообщить о случившемся руководителю и сохранить обстановку происшествия, если это не создает опасности для окружающих. 1.14. Работник, при необходимости, должен уметь оказать первую помощь, пользоваться медицинской аптечкой. 1.15. Для предупреждения возможности заболеваний работнику следует соблюдать правила личной гигиены, в том числе, перед приемом пищи необходимо тщательно мыть руки с мылом. 1.16. Не допускается выполнять работу, находясь в состоянии алкогольного опьянения либо в состоянии, вызванном потреблением наркотических средств, психотропных, токсических или других одурманивающих веществ, а также распивать спиртные напитки, употреблять наркотические средства, психотропные, токсические или другие одурманивающие вещества на рабочем месте или в рабочее время. 1.17. Работник, допустивший нарушение или невыполнение требований инструкции по охране труда, рассматривается, как нарушитель производственной дисциплины и может быть привлечен к дисциплинарной ответственности, а в зависимости от последствий — и к уголовной; если нарушение связано с причинением материального ущерба, то виновный может привлекаться к материальной ответственности в установленном порядке.

Цена вопроса к чему готовиться покупателю

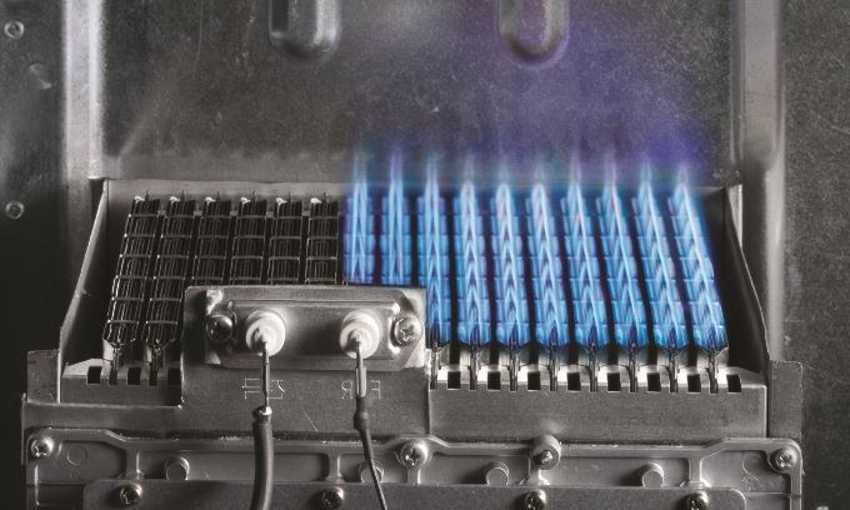

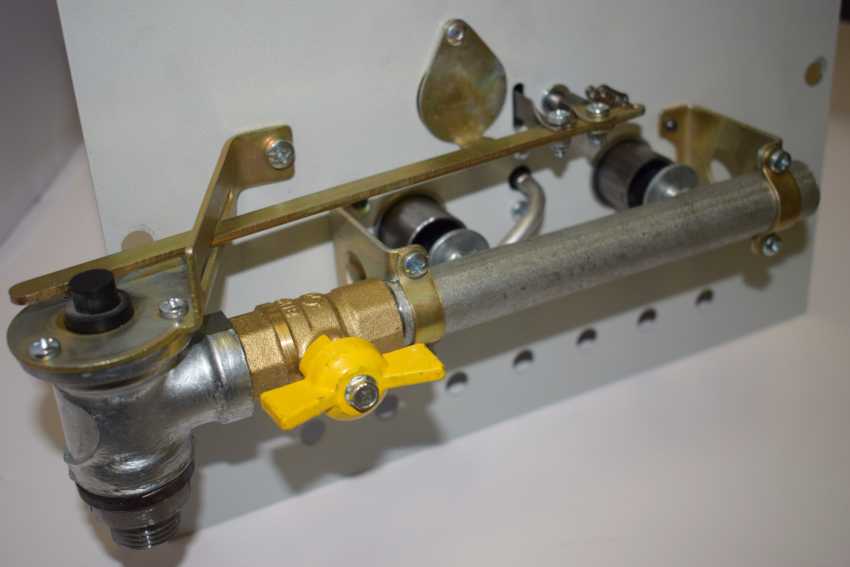

Основными ценообразующими факторами для горелок являются мощность, вид регулирования и тип топлива. Наиболее доступными считаются горелочные устройства малой мощности, работающие на природном газе.

Цена на горелки европейских производителей с мощностью до 50 кВт с одноступенчатым регулированием составляет 18-22 тыс. рублей. Цена моделей с большей производительностью изменяется в следующих диапазонах:

  • до 200 кВт – 25-31 тыс. рублей (плавно-двухступенчатые);
  • до 350 кВт – 67-75 тыс. рублей (плавно-двухступенчатые или модулируемые);
  • до 550 кВт – 120-125 тыс. рублей (плавно-двухступенчатые или модулируемые).

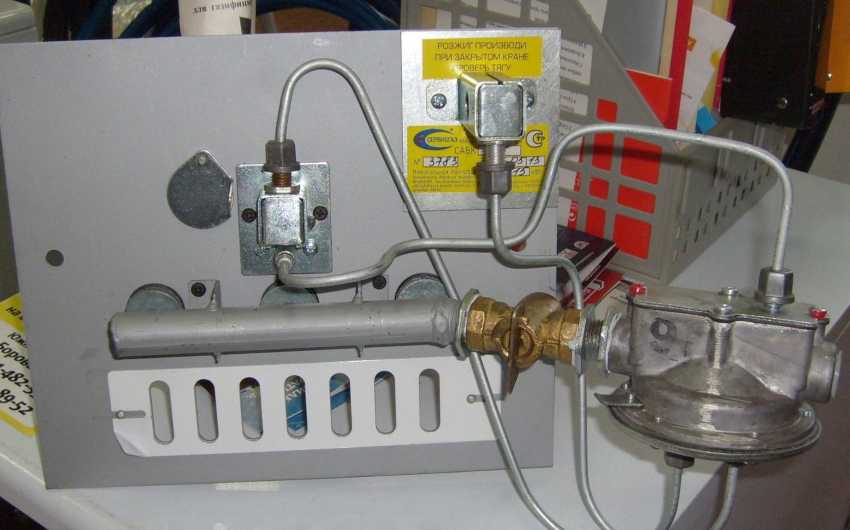

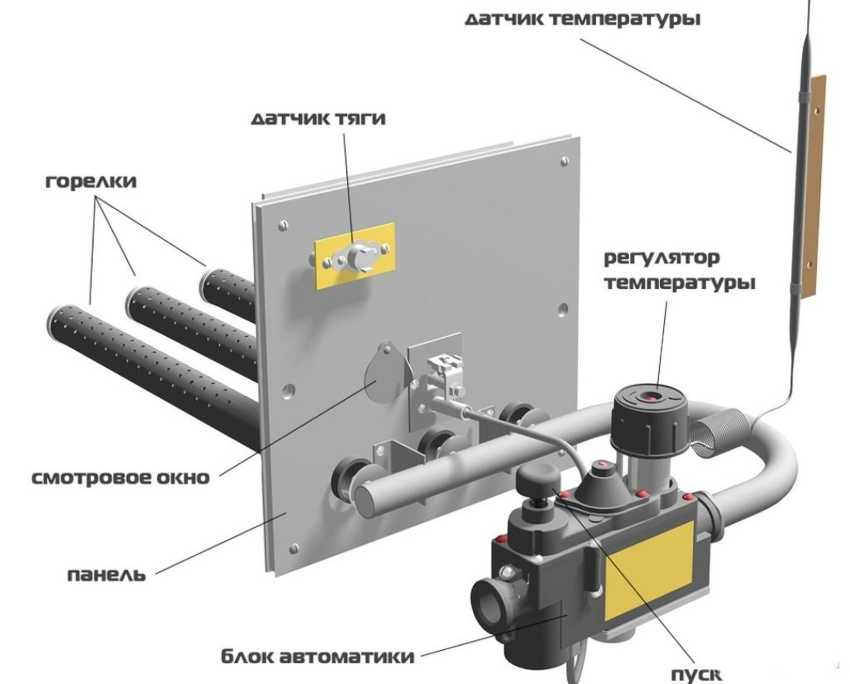

Вместе с газовой горелкой приобретается газовая арматура, без которой невозможно организовать безопасную подачу газа на устройство в требуемом количестве и с заданным давлением. Также она обеспечивает быстрое отключение газа при возникновении аварийных ситуаций.

Соблюдение техники безопасности

Композитные материалы, применяемые при производстве таких емкостей, свели проблему взрывоопасности к нулю. Композитные емкости не взрываются, в отличие от емкостей из стали. Человек, работающий со взрывоопасными материалами, знает, что даже взрыв баллона с пятью литрами газа будет очень мощным.

Другим неоспоримым преимуществом емкостей из композитных материалов считается их малый вес. Такие емкости легко смогут поднимать женщины и люди преклонного возраста.

Такие баллоны позволяют сэкономить средства на приобретении манометра, в силу своей прозрачности. Прозрачность баллонам придает фиберглас, который позволяет видеть баллон и его содержимое. Теперь мастеру не придется сомневаться в количестве оставшегося газа, и он будет уверенно продолжать работу или отправиться заправлять баллон.

Среди очевидных преимуществ композитных баллонов можно выделить:

  • Взрывобезопасность.
  • Прозрачность и легкость контроля над жидкостью внутри.
  • Не подверженность коррозии.
  • Экологическую безопасность.
  • Длительный срок эксплуатации.
  • Защита баллона от ультрафиолета.
  • Широкая сфера применения: промышленность, строительство, отопление домов.

Какими бывают?

Горелки различают по предназначению, конструкции, видам используемого топлива. Целевое назначение горелок во многом определяет многообразие их видов и условий, в которых они используются. Так, выделяют:

  • минигорелки (маленькие);
  • ручные;
  • портативные туристические;
  • бытовые;
  • «карандаши»;
  • для пайки;
  • с газ-контролем;
  • инфракрасные;
  • спиртовые.

Например, портативные агрегаты применяются для:

  • обработки изделий из дерева;
  • устройства с направленным пламенем «пистолетного» типа нередко используют в монтажных видах работ;
  • обработки стальных деталей, с привлечением припоев;
  • для разведения костров;
  • для накаливания и резки фрагментов из металла;
  • для оттаивания застывших трубопроводов.

Горелки – полезный инструмент в автомастерских, при возведении теплиц и иных хозсооружений. Делятся они и по способам крепления баллонов. Таких видов известно несколько:

  • на резьбе;
  • цанговые – надевают и немного проворачивают;
  • клапанные – на фиксаторах;
  • прокалываемые – соединение мягким нажатием.

Чаще в ходу соединения на резьбе – они надёжны. Прокалываемые – не отключают, пока газ в картридже не иссякнет.

Производители применяют различные виды горючих веществ для накачки картриджей. Окончательный подбор горючего вещества основан на целевом применении изделий, требуемой температуры огня, мощности. Для улучшения параметров состава нередко смешивается несколько видов горючего. Чаще иных используются комбинированные составы:

  • пропановобутановый (70: 30) – главным образом для применения летом;
  • пропана, бутана и изобутана в разных комбинациях;
  • MAPP – метилацетилен-пропадиен (для сварки).

Нередко производят и картриджи, наполняемые каким-либо однородным веществом. Подбор топлива особенно актуален, когда планируются работы в экстремальных погодных условиях.

Как выбрать для горелки

Итак, вы хотите купить газовый баллон для своей горелки, но не знаете, какой вам нужен, нужно понять несколько вещей:

  • Для чего нужен баллон (горелка для туризма, горелка для работы).
  • В каких условиях он будет эксплуатироваться.
  • Определиться с бюджетом.
  • Понять, какой размер баллона подойдет вам больше всего.

Каких объемов баллончики предпочитаете покупать?

МалыеБольшие

Чаще всего горелки используются для двух целей — в туризме и в качестве паяльной лампы. Если вам нужен баллон для паяльной лампы, то просто купите обычный баллон с пропаном или бутаном. Стоят они дешев, особых требований к ним не имеется. Главное — подобрать баллон, который подойдет по размеру и форме крепления к паяльной лампе.

В случае с туристическими баллонами все интереснее. Выбирать нужно исходя из того, как долго вы будете в походе или путешествии и какие климатические условия вас ожидают. Исходя из расстояний и длительности путешествия нужно выбрать размер баллона — чем дольше, тем больше нужен баллон. Исключение — поездки по «цивилизованным» местам, где можно найти магазин с газовыми баллонами. В автономные походы в дали от населенных пунктов стоит взять с собой запасные картриджи.

В случае с климатом, нужно смотреть на маркировку модели баллона. Есть универсальные баллоны, которые предназначены для 4-х сезонов, но слишком экстремальные температуры они не выдержат. Если вы будете ехать где-то, где температура будет ниже -15 градусов, то нужно выбирать зимние баллоны. То же самое — в случае с очень жарким, влажным климатом.

Мнение эксперта

Торсунов Павел Максимович

По бюджету: выбирайте только те баллоны, которые не слишком сильно будут отягощать ваш бюджет. Главное, чтобы они не были какими-то кустарными или без сертификации. Лучше взять с собой еще один запасной баллон, чем потратить все деньги на один дорогой. Состав смеси у крайне дорогих и баллонов из средней ценовой категории редко изменяется настолько, что это влияет на качество работы горелок.

Эксплуатация и техника безопасности

Осуществляя работы с открытым огнем и горючими материалами, пользователь всегда будет подвержен опасности, поэтому так важно соблюдать определенные правила. Первым делом любому пользователю следует обязательно ознакомиться с инструкцией, находящейся в комплекте с горелкой

Категорически запрещено подвергать баллон нагреву, например, устанавливать его по близости с костром или печкой, оставлять его на солнце. Устройства профессионального класса требуют особого обращения, поскольку используются длительное время. Например, чтобы сохранить мощность и функционал, нужно после долгой работы упаковывать прибор в грелку каталитического типа.

Критерии выбора

Для того чтобы не разочароваться от покупки минигорелки, перед тем как выбрать нужно знать отдельные нюансы работы. Для турпоходов подойдут недорогие обычные горелки без наддува. С этим справятся самые дешевые китайские устройства, которые поломать или потерять не жалко, их достаточно в торговой сети в Москве и других городах России.

Для домашнего ремонта не рекомендуется покупать приборы из дешевой серии. Полупрофессиональные агрегаты хоть и более дорогостоящие, но обладают более совершенной конструкцией и не имеют недостатков дешевых моделей в виде, оплавления пластикового наконечника или плохо функционирующего пьезорозжига. Еще один недостаток дешевых горелок — отсутствие клапана регулировки факела, без которого тонкие виды работ выполнить не возможно. Для тонкой задачи нужно эргономическое устройство с балансировочными возможностями, поскольку горелка часто включается и выключается, что должно выполняться свободной рукой.

Газовую горелку выбирают по мощности конструкции, толщине и материалам обработки. Устройство до 700 Вт справится с обжигом крашеного покрытия или соединения кабелей. Элементы из цветных металлов и стали до 5.0 мм лучше нагреваются пламенем от 1100 Вт. Устройства в 4 кВт применяют для работы со стальными элементами до 15.0 мм.

Кровельная газовая горелка

Устройство бензиновой горелки


Способы бензиновой горелки.

Бензиновая горелка для пайки и сварки предназначается для формирования бензовоздушной смеси и проведения работ по пайке металлических деталей.

Преимуществами бензиновых горелок для сварки являются:

  • портативность устройства;
  • небольшая масса устройства;
  • удобство в эксплуатации;
  • качественная пайка.

В состав этого устройства входят следующие конструктивные части:

  • бачок для топлива;
  • воздушный компрессор;
  • бензостойкие шланги;
  • горелка.

Непосредственно горелка, предназначенная для проведения пайки металлов и работающая на бензине, состоит из небольшого количества элементов. Основными являются:

  • корпус аппарата;
  • металлическая втулка с крючком;
  • трубка;
  • упор;
  • кучка;
  • уплотнительное резиновое кольцо;
  • шарик для регулировки воздушного потока;
  • наполнитель.

Горелку можно с легкостью изготовить своими руками. При этом не требуется обладать какими-то особыми навыками для работы с металлом.

Технология пайки

Подлежащее спайке место требуется предварительно очистить от загрязнений, ржавчины, грязи и обезжирить. После предварительной подготовки изделия тщательно высушивают и покрывают флюсом. Спаиваемые детали должны быть зафиксированы, чтобы у паяльщика были свободны обе руки, поскольку во время работы надо будет держать горелку и припой.

Затем изделие прогревается таким образом, чтобы материал был нагрет равномерно по всей длине соединения. Для этого факел непрерывно перемещают вдоль шва.

Обращайте внимание на пламя горелки. Отрегулированное правильное пламя имеет темное ядро, среднюю часть и края с четкими контурами

В случае подачи избыточного кислорода пламя резко становится короче, а если дается много горючего газа, то пропадает средняя зона, длина пламени увеличивается, теряет четкость, огонь начинает чадить.

Самая высокая температура находится в конце ядра, поэтому предварительный нагрев лучше проводить наружной частью пламени. После того как паечный шов прогрет до температуры плавления используемого припоя, на шов подается конец прутка припоя, покрытого флюсом, который, расплавляясь, закрывает шов.

Во избежание выгорания, припой надо прогревать быстро при нейтральном, не самом горячем пламени. После окончания пайки лучше не трогать детали до полного затвердения припоя, чтобы не сместить заготовки.

Конструкция

Узлы газовой горелки для кровельных работ рассматриваются на примере комбинированной газовоздушной горелки с подсосом воздуха из окружающей среды. Устройство такого аппарата включает в себя:

  1. Камеру для предварительного разогрева топлива, в которую герметично вмонтирован электронагревательный элемент с регулятором силы тока. Узел комплектуется опционно, в случае, если большинство кровельных операций будет производиться при пониженных температурах окружающего воздуха.
  2. Корпуса, изготавливаемого из жаропрочной стали, в котором происходит смешивание пропановой струи с воздушной.
  3. Форсунки, соединяющейся с корпусом при помощи накидной гайки, имеющей надёжное уплотнение.
  4. Управляющего клапана, который выполняет постоянный контроль за текущими значениями давления пропана, поступающего в смеситель горелки. При длительных перерывах в работе подача газа отключается.
  5. Удлинительной трубки, в которую подожжённая смесь поступает от рассекателя потока, смонтированного сразу за форсункой.
  6. Мундштука, форма которого определяет ширину горючей смеси, выходящей из сопла горелки. Мундштук обеспечивает также ветрозащиту струи.
  7. Вентиля, который управляет подачей газовоздушной смеси и длиной пламени.
  8. Ручки, которая изготавливается из термостойкого пластика.

Кроме того, в комплект поставки газовой горелки для производства кровельных работ могут входить сменный инжектор, набор уплотнительных прокладок из паронита и присоединительный хомут на баллон. Большинство конструкций данных агрегатов рассчитываются для баллонов с пропаном (стальных сварных, ёмкостью 50 л по ГОСТ 15860-84). Для эксплуатации таких горелок потребуется также одноступенчатый баллонный редуктор (например, БПО 5-3) и комбинированный резиновый шланг первого класса по ГОСТ 9356-75 диаметром 9 мм, с нитяной оплёткой.

Эксплуатация кровельной горелки выполняется в следующей последовательности. Перед запуском проверяют герметичность уплотняющих прокладок, для чего через горелку пропускают воздух. При необходимости уплотнительные кольца заменяют, садят на герметик, и применяют не ранее, чем через сутки.

При включении пропановой горелки вначале открывают вентиль подачи воздуха, затем — газа, и далее зажигалкой, спичкой либо системой пьезоподжига воспламеняют воздушно-газовую смесь. Перемещением рассекателя регулируют требуемую длину факела, а при помощи мундштука – ширину. Если требуется, то устанавливают на мундштук переходник в виде раструба с несколькими рабочими соплами. Отключение устройства производят в обратной последовательности.

https://www.youtube.com/watch?v=sZWFimT3UQ4г
