Газовый конвектор своими руками: шаги установки приборов заводского производства + сборка самоделок

Напоследок

Хотя газовый конвектор является не слишком популярным средством обогрева, все же с уверенностью можно сказать, что он оправдывает свою стоимость и затраченные на его установку силы. Такой прибор будет лучшим вариантом для загородного дома, куда вы приезжаете зимой на отдых. Нагреватель способен очень быстро прогреть воздух в помещении, он экономичнее, чем его электрический собрат, а также может питаться от газового баллона. Пожалуй, единственным существенным недостатком устройства является то, что оно обогревает лишь одно помещение, а не все комнаты, как это делает котел с системой отопления.

Как установить газовый конвектор

После того, как вы выбрали и купили нагреватель можно переходить к подготовке монтажа. Позаботьтесь о наличии следующих инструментов и материалов:

Инструменты необходимые для установки газового конвектора.

  • дрель и набор сверл;
  • труборез;
  • набор гаечных ключей и разводной ключ;
  • лопатка;
  • перфоратор;
  • отвертки;
  • сантехнический и высокотемпературный силикон;
  • дюбели и саморезы;
  • газовый кран.

Когда все готово, нужно выбрать месторасположение конвектора. Для правильного подбора воспользуйтесь ГОСТом. Последний требует обязательного монтажа нагревателя под окном. Не поленитесь в процессе примерить прибор к выбранному месту, а также сделать после этого разметку. Следующий этап – подготовка помещения. Комната должна быть застелена, так как в процессе работы появится большой объем пыли.

Монтаж

Технические требования для монтажа газового конвектора.

Установка производится по следующему плану:

  1. Определите отверстие для входа газовой трубы. Не забудьте оставить расстояние для подведения этой самой трубы и фитинга.
  2. По диаметру вытяжной трубы нужно просверлить сквозное отверстие в стене с помощью перфоратора. Эта самый сложный этап, так как отверстие большое, поэтому работа затянется по времени (в зависимости от стены и перфоратора), а также появится очень много пыли.
  3. Следующим шагом нужно просверлить отверстия для креплений самого нагревателя и забить в них дюбели.
  4. Теперь подключаем к конвектору вытяжную трубу и делаем стык силиконом (способным выдерживать высокие температуры).
  5. Сам нагреватель закрепляется саморезами на стене. Тут пригодится посторонняя помощь, так как вес устройства немалый.

Не забудьте заделать все дыры пеной, чтобы оттуда не поступал холодный воздух в комнату.

Подключение к газу

К данному этапу отнеситесь крайне серьезно. Если же сомневаетесь в своих навыках, то лучше доверить подключение специалистам.

Монтаж производите по следующей схеме:

В соответствии с ГОСТ трубу обязательно нужно проводить с улицы.

  1. Если есть специальный отвод с резьбой на газовой трубе, то это облегчит жизнь. Вам необходимо просто накрутить газовый кран на трубу. Но если отвода нет, то его нужно обязательно сделать.
  2. Далее подведите трубу к конвектору. Лучше использовать металлопластик. Соединение фитингов должно быть идеальным.
  3. Во время прокладки трубы через каждый метр ее нужно закреплять на специальные клипсы. Для этого также нужно просверливать отверстия.
  4. Для проверки соединений необходимо вызвать сотрудника газовой службы.

Не забывайте смазывать фитинги и трубу силиконом, чтобы обеспечить максимальную герметизацию системы.

Проверка работоспособности

Перед включением прибора, обязательно вызовите газовую службу для проверки соединений на утечку газа.

После окончания работ по монтажу необходимо сделать пробный запуск:

  1. Первым делом откройте газовый кран, послушайте все стыки на возможные утечки (можно использовать мыльную воду или специальный прибор). Если утечки обнаружены, то закройте кран и займитесь их устранением.
  2. После проверки всех стыков запустите конвектор. Во время запуска кнопку зажимайте на минуту, чтобы газ проник в камеру сгорания.
  3. После того как горелка зажжется, отрегулируйте работу прибора.

Установка газового конвектора в деревянном доме не отличается от установки в любом другом здании. Пожароопасные элементы находятся внутри конвектора.

Если несколько конвекторов подряд

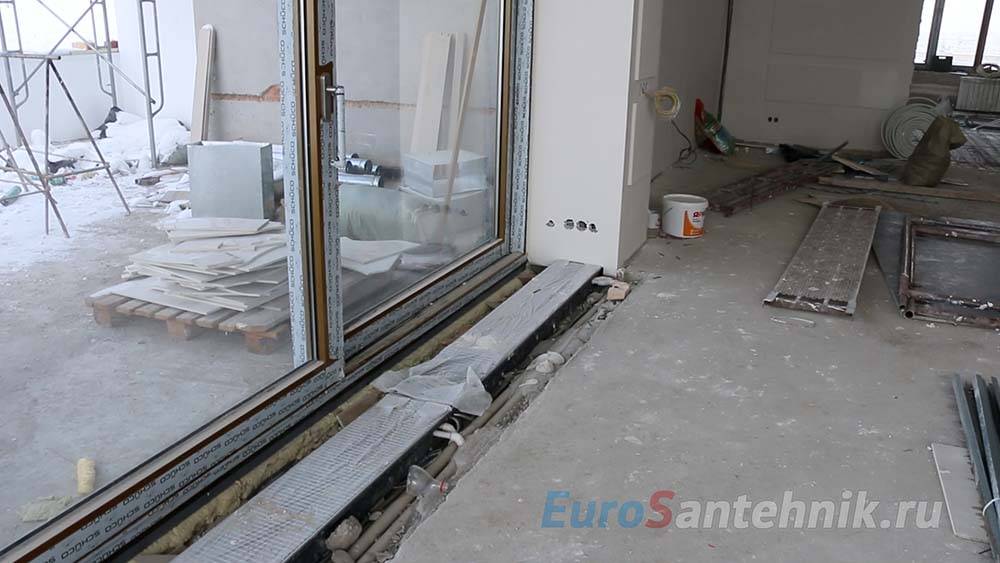

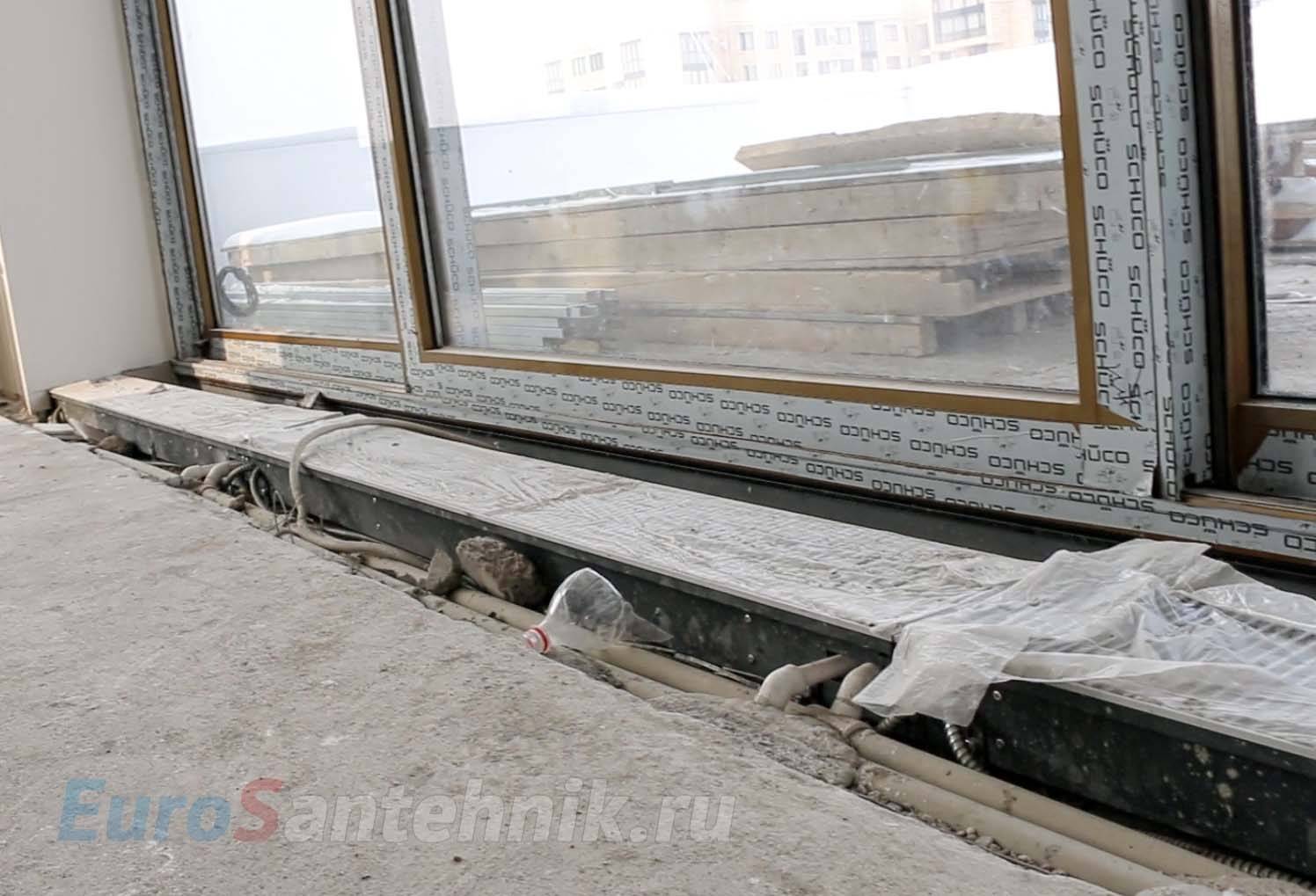

Следует взять во внимание следующий нюанс. В нашем случае смонтировано 3 внутрипольных конвектора водяного отопления, каждый из которых достигает 1800 см в длину

Оборудование оснащено своими решетками. Но при необходимости можно всегда обратиться в соответствующую фирму и вместе с конвекторами заказать сплошную решетку, которая позволит скрыть некрасивые швы, образующиеся при соединении двух конвекторов вместе. Такие швы отличаются от общей решетки, что нарушает общую эстетику.

В ситуации, когда внутрипольный конвектор водяного отопления имеет слишком большую длину, наиболее простым выходом окажется просто прорезать в стене отверстие необходимой формы, которое позволит конвектору зайти глубоко в стену, однако это не лучший выход. Конечно, можно замазать оставшиеся щели, но не нужно забывать о подвижности решетки. Если ее вытащить единожды, останется большая щель, которая обязательно окажется источником сквозняков, ведь за стеной сквозняки обязательно присутствуют, в особенности, если монтаж был произведен с нарушением правил.

Лучше укоротить конвектор, у него на торце находятся клепки, которые следует разобрать и высверлить. Далее отрезается лишняя часть оборудования, убирается всё внутри. Откручиваем реечку, вытаскиваем декоративные планки, отрезаем их. Клепки обратно уже не ставим, вместо них прикручиваем на гайки болты. Обрезаем решетки, собираем все на место. Если имеется необходимое расстояние до теплообменника, можно укорачивать оборудование с любой стороны, выбирайте ту сторону, с которой Вам удобнее будет работать.

Вообще, в идеале следует согласовать все размеры на этапе выбора внутрипольных конвекторов или другого отопительного оборудования, чтобы в дальнейшем не пришлось прибегать к дополнительным манипуляциям. Такое планирование позволит избежать вынужденного обрезания конвекторов. Для того чтобы осуществить монтаж конвекторов правильно, нужно выполнить определенную подготовку

Помимо размеров, также важно не ошибиться с выбором тепловой мощности оборудования

Такая процедура как изготовление ниши в полу требует высокого уровня мастерства и использования специальных инструментов, так как является достаточно трудоемкой. Монтаж конвектора водяного отопления предусматривает прокладку подводящей и обратной труб

При установке оборудования берется во внимание уровень финишных напольных покрытий. Такие работы могут сопровождаться огромным количеством нюансов, которые способен предусмотреть только высококлассный мастер

Если требуется смонтировать внутрипольные конвекторы в комнате с готовым полом, процедура заметно усложняется. Ведь необходимо осуществить установку с минимальным повреждением уже имеющейся отделки.

Многие называют водяные конвекторы лучшими приборами в системе отопления. Самое яркое преимущество заключается в использовании принципа конвекции. Распространение тепла происходит за счет нагрева воздуха, а не корпуса. Конвектор достаточно экономичный. Вы сможете не опасаться, что маленький ребенок обожжется об него. Благодаря этому прибору на остекленной поверхности не появляется конденсат, изделие не поддается коррозии. Водяным конвекторам свойственна мощность по теплоотдаче. При этом воздух не пересушивается, а комната прогревается равномерно. Как видите, внутрипольные конвекторы водяного типа обладают многочисленными преимуществами перед другими отопительными приборами. Приборы удивляют своим высоким качеством и широкими возможностями.

Здесь вы узнаете:

Внутрипольные конвекторы активно используются для обогрева помещений, в которых присутствуют большие тепловые потери за счет больших окон и дверей. Они монтируются в специальных нишах, организуемых в черновых полах. Процедура не очень простая, но и не очень сложная. Давайте посмотрим, как осуществляется монтаж внутрипольных конвекторов своими руками. Также мы рассмотрим некоторые особенности ухода за этими отопительными приборами.

Рекомендации по эксплуатации

Самое главное при обустройстве и эксплуатации самодельного обогревателя – безопасность. По этой причине при запуске периодически необходимо наблюдать за отопительным прибором

Особенно важно это делать в первое время после запуска

  • http://sam-stroitel.com/samodelnyj-obogrevatel-iz-chugunnoj-batarei.html
  • https://usamodelkina.ru/1695-delaem-iz-obychnoy-batarei-konvektor.html
  • http://spetsotoplenie.ru/otoplenie-chastnogo-doma/samostoyatelnaya-organizatsiya-otopleniya/kak-i-iz-chego-delayutsya-samodelki-dlya-otopleniya-doma.html
  • https://vse-otoplenie.ru/samodelnyj-konvektor-otoplenia
  • https://pechiexpert.ru/obogrevatel-iz-batarei-01/

Плюсы конверторных устройств

У таких дымоходов много преимуществ, которые оценили по достоинству уже многие. К ним можно отнести:

  1. Простой монтаж. Конвектор подключают к трубе с одной стороны, с другой — к дымоотводу, выводящему наружу.
  2. Безопасная эксплуатация. Через главную дымоотводную трубу продукты горения уходят на улицу, не задерживаясь в помещении.
  3. Польза. Помещение нагревается очень быстро, затрачивая на это совсем немного энергии.
  4. Некоторые покупные модели наделены функцией перекрытия дымоотвода, за счет чего можно регулировать интенсивность отдачи тепла.
  5. Когда устройство изготовлено из качественных материалов, то в его долговечности не приходится сомневаться.

Теплообменник на дымоход своими руками:

Источник

Схема внутреннего устройства и материалы

Как было сказано выше, основная задача отопительной системы – прогрев воздуха – решается теплообменником. Поэтому выбор его конфигурации, размера и материала изготовления должен осуществляться особенно тщательно. В первых двух пунктах (конфигурации и размере) существует единство мнений.

Так, наиболее эффективным признается S-образное положение трубок в ребристом радиаторе, которое обеспечивает равномерный прогрев метала и быструю отдачу тела проходящему потоку. Размеры же устанавливаются пропорционально мощности устройства. С материалом изготовления сложнее.

Покупателю или сборщику системы предстоит выбрать из нескольких вариантов, каждый из которых имеет свои преимущества и недостатки.

Наибольшей популярностью пользуются:

  1. Сталь – дешево стоит, быстро прогревается, но и быстро остывает. Подвержена коррозии, а потому относительно недолговечна, в процессе эксплуатации постепенно теряет эффективность.
  2. Чугун – еще одно бюджетное решение, но более перспективное, чем сталь. Чугун хрупок, поэтому монтировать изделия из него следует аккуратно, а большой удельный вес материала предъявляет дополнительные требования к надежности крепления системы на стене. Среди преимуществ чугуна высокая теплоемкость, то есть способность длительное врем отдавать накопленное тепло даже после отключения горелки.
  3. Алюминиевые сплавы – благодаря малой массе, высокой прочности и химической стабильности, способны длительное время надежно функционировать. По теплоемкости практически не уступают чугуну, однако стоят на порядок дороже.
  4. Медь – обеспечивает максимальную теплоемкость, практически не подвержена коррозии, отлично выдерживает перепады температуры и давления, удобна в формовке и монтаже. Однако за такую универсальность придется хорошо заплатить – медные теплообменники самые дорогие из предложенных на современном рынке.

Проанализировав преимущества и недостатки каждого из материалов, можно прийти к выводу, что в газовых конвекторах промышленного производства предпочтительны теплообменники из чугуна и алюминиевых сплавов, так как они обеспечивают оптимальное соотношение цены и качества.

В самодельных устройствах лучше отдать предпочтение алюминиевым сплавам или меди как более надежным и не столь требовательным к навыкам сборщика.

Еще одна дилемма, которую предстоит решить – комплектация системы камерой сгорания открытого или закрытого типа.

  1. Открытая камера забирает холодный воздух непосредственно из помещения, прогревая его и удаляя продукты горения во внешнюю среду. Тем не менее, при ошибке монтажа, недостаточно эффективной вытяжке или в плохо вентилируемом помещении может наблюдаться нехватка кислорода и повышение концентрации угарного газа. Устанавливать конвектор с открытой камерой горения рекомендуют исключительно в нежилом помещении.
  2. Закрытая камера нагнетает внутрь атмосферный воздух через коаксиальный трубопровод. В противоположном направлении по нему движутся продукты горения, которые через стенку трубопровода предварительно подогревают чистый воздух. Такая система надежнее и безопаснее, она компактна и удобна в монтаже. Однако закрытая камера не лишена определенных недостатков – для ее работы требуется электроэнергия, что не всегда удобно в загородных условиях, кроме того, цена конвектора с горелкой закрытого типа всегда выше.

И последняя особенность, которая уже упоминалась выше – наличие тепловентилятора. Тут все просто – чем мощнее вентилятор, тем быстрее прогретый воздух достигнет удаленных помещений и стен, обеспечивая более равномерное распределение тепла. А с ростом мощности вентилятора растет уровень шума и потребление электроэнергии. В мощных устройствах вентилятор также предотвращает перегрев теплообменника, тем самым продлевая срок его службы.

Особенности гипсового состава

Перед тем как собрать и декорировать камин своими руками из гипса, рекомендуем подробно ознакомиться со всеми особенностями данного состава:

Основные особенности Детальное описание
Огнеупорность

Камины из гипса своими руками отличаются своей высокой термостойкостью и огнеупорностью. Такие обрамления прекрасно подходят для классических дровяных конструкций, в очаге которых присутствует настоящее пламя.
Универсальность

Гипс применяется для изготовления обрамлений не только для декоративных и классических очагов, но и работающих на био топливе и электричестве. Этот материал не проводит ток, что делает его безопасным в использовании и эксплуатации.
Долговечность

Цена в данном случае выгодно сочетается с долговечностью гипсового состава. Со временем он не темнеет, не деформируется, не просаживается и не усыхает.
Пластичность

Благодаря своей высокой пластичности, достаточно быстрому высыханию и возможности дополнительного применения лаковых и окрашивающих составов, из гипса можно изготовить конструкцию любой формы и размера.
Возможность декорирования

Многие производители предпочитают использовать гипс не только для выполнения и изготовления основной части каминной конструкции, но и отдельных декоративных деталей, украшений, объёмных узоров и орнамента.

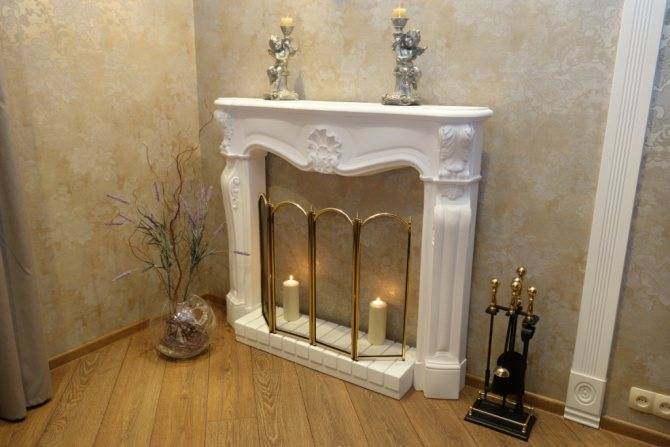

Для возможности ознакомления с готовыми гипсовыми каминами, вы можете просмотреть фото подобранные и размещённые в данной статье.

Способы изготовления

Изготовить такое обрамление можно одним из представленных ниже способов:

Цельная конструкция. Представлена одной единой скульптурой, изготовленной из одного большого гипсового элемента. Такие установки наиболее часто изготавливаются высококлассными мастерами или ведущими заводами производителями, имеющими характерную специализацию. Для изготовления такого обрамления своими руками, необходим не только большой опыт работы, но и профессиональное оборудование и инструмент. Из-за сложностей, возникающих в процессе работы, стоимость такого гипсового портала достаточно высокая;

Изготовление отдельных элементов. В данном случае в первую очередь необходимо изготовить специальный опорный каркас из металлопрофиля или других прочных материалов, способных выдержать вес гипса. После создания каркаса, его необходимо обшить гипсокартонном, после чего мастер закрепляет на его поверхности различные детали, узоры, украшения и другие гипсовые элементы. Второй способ делает стоимость портала достаточно доступной и позволяет при необходимости изготовить такую модель своими руками.

Принцип работы

В ходе сгорания топлива в печи выделяется большое количество раскаленного газа, выводимого за пределы отапливаемого помещения посредством трубы. Экономайзер позволяет использовать отводимый от очага газ с целью дополнительного обогрева.

Конвектор для дымохода работает по принципу простейшего теплообменника с естественной конвекцией воздушных масс. Охлажденный воздух всасывается в конвективные отверстия внешней трубки изделия и, нагреваясь от раскаленной дымоотводной трубы, постепенно поднимается наверх, распространяясь по всему помещению. Медленно охлаждаясь, воздушные массы опускаются, и их путь повторяется снова.

Устройство и принцип действия

«Конвекция» с латинского обозначает «перенесение». Следовательно, когда речь идет о конвекторах, имеются в виду очень быстрые потоки теплого воздуха, который нагревается от проложенных под полом отопительных контуров. Он идет вверх, затем вдоль стены, проходит по потолку до противоположной стены, опускается вниз и снова попадает в конвектор. Водяной конвектор в полу имеет несложную конструкцию, куда входят следующие детали:

  • корпус из металла;
  • отверстия для труб с заглушками;
  • скобы для установки;
  • теплообменник, который подключается к трубам отопления;
  • наружная рамка;
  • декоративная решетка.

Кроме этих частей, конвектор может иметь запорно-регулировочную арматуру, термостат, вентилятор. Корпус прибора в основном бывает стальным. Он встраивается в пол, поднимая его на необходимую высоту, поэтому надо одновременно планировать тип пола и установку конвектора. Теплообменник состоит из медной трубы и алюминиевых пластин, которые дают максимум тепла. Патрубки теплообменника подводятся к трубам теплового контура. В обычном порядке здесь ставят регулировочные краны.

В этом видео вы узнаете, как установить конвектор в пол:

Пластины из алюминия припаяны к трубопроводу конвектора специальным составом, содержащим серебро. Именно из-за этого минимизируются потери тепла при передаче. Вверху корпуса есть место для рамки и решетки, которая закрывает внутренности прибора. Решетка должна быть настолько прочной, чтобы выдержать вес человека, делается она из нержавейки, прочного пластика или дерева твердых пород.

Электрические агрегаты внутрипольного отопления отличаются способом нагрева теплообменника и своим устройством. Теплообменником здесь становится помещенный в осеребренный корпус ТЭН. Для освобождения от этого процесса человека в электрическую цепь добавляется специальный терморегулятор, при помощи которого прибор отключается при достижении определенной температуры.

Виды внутрипольных конвекторов

В водяных конвекторах, встраиваемых в пол, с естественной циркуляцией рабочий процесс довольно медленный, но бесшумный и не требует включения в сеть. Оснащение вентилятором добавляет в работу системы больше эффективности. Вентиляторы работают от напряжения 12 вольт, которое совершенно безопасно для людей. От такого же напряжения работают и тангенциальные вентиляторы цилиндрической формы, которые вставляются в конструкцию конвектора. Этот вид наиболее популярен сегодня в частных домах.

Двухконтурные конвекторы с нагревом и охлаждением воздуха — третий вид встроенных в пол приборов. Они достаточно дороги, не каждый может себе позволить подобный, поэтому спрос на них небольшой. Такой конвектор работает по принципу кондиционера. Зимой воздух нагревает циркулирующий в теплообменнике горячий теплоноситель, а в летнее время, когда нужна прохлада, трубы второго контура пропускают охлажденную жидкость, благодаря чему в помещении создается комфортная атмосфера.

Кроме функциональных возможностей, конверторные нагреватели различаются и по другим свойствам:

  • ширина, высота, длина изделия;
  • мощность;
  • автоматика и регулировка (датчики, клапаны, блоки управления и др.).

Помимо встраиваемых в пол водяных конвекторов, есть и другие виды. Это настенные и напольные водяные приборы. Принцип работы первых такой же, отличаются тем, что устанавливаются на полу и оснащены устойчивыми ножками для их закрепления. Они компактны, не занимают много места и хорошо греют. Ставятся на место обычных батарей, и в случае панорамного остекления они создают тепловую завесу. Окна и стены всегда будут сухими.

Положительные стороны устройств:

  • простой монтаж;
  • мгновенный нагрев;
  • экономия денег при оплате за электричество;
  • небольшой вес и простое устройство.

При установке внутрипольных, навесных или настенных конвекторов освобождается дополнительная площадь комнаты. Современный и красивый внешний вид дает возможность использовать их в любом интерьере. Напольный конвектор отопления, встроенный в пол обогреватель — самые удобные приборы для отопления любого помещения.

Итоги

Конвекторное отопление – это очень хороший вариант для обогрева помещений. Конвекторы можно рекомендовать для установки, как в небольших квартирах, так и в больших загородных домах. Они имеют хорошую производительность и эффективность.

Самоделка — это слово обозначает, что изделие сделано своими руками, но иногда оно употребляется с каким-то пренебрежительным оттенком. А между тем это далеко не так. Самые дорогие в мире автомобили ручной сборки создаются по индивидуальным проектам. Как их называть? Самоделками? Все, что обеспечивает жизнь человечества, создано руками человека.

Тема этой статьи — самоделки для отопления дома, но ее цель не научить, а дать обзор тех вариантов самоделок, которые претворяют в жизнь талантливые люди. Конечно, самостоятельное изготовление требует наличия определенных знаний, опыта, инструмента и материалов для работы. Только в этом случае возможно изготовление качественного и безопасного прибора отопления не хуже, а во многих случаях даже лучше, чем котлы промышленного производства.

Чаще всего умельцы начинают создание отопительной системы с определения типа котла, создания чертежей и последующего сооружения котла. Работа эта непростая, поэтому без хороших знаний устройства и принципа действия выбранного типа котла, опыта, наличия нужного инструмента и материалов для его монтажа, выполнить ее трудно.

Газовые котлы трудно изготовить самостоятельно, т. к. это оборудование повышенной опасности и к нему предъявляются особые технические требования. Попытки сделать самодельный ограничены необходимостью получения сертификата качества и разрешительных документов надзорных инстанций. Пройти все требуемые проверки, на соответствие параметрам качества, проблематично. А вот ремонт конвектора своими руками допустим. Чаще всего прогорает центральная труба коаксиального выхода и ее можно и нужно заменить.

Котлы такого типа отличаются предельной простотой и невысокими требованиями по безопасности при монтаже. Электрический котел можно сравнить с обычными электроприборами, которые эксплуатируются в доме. Единственный недостаток — высокая и постоянно увеличивающаяся цена на электроэнергию. Но для гаража или дачи, если он будет включаться иногда, вполне подойдет.

Котлы, использующие жидкое топливо, тоже просты в изготовлении. Препятствием для изготовления может служить высокая цена форсунок.

Этот класс котлов, а они делятся на дровяные, пиролизные и пеллетные, наиболее популярен для самостоятельного изготовления. Дровяной котел отопления сделай сам — один из простейших и дешевых, но КПД его довольно низок. В интернете есть множество чертежей и практических советов по изготовлению котла такого типа. Работать дровяной котел может на любом виде твердого топлива.

Двухкамерные пиролизные котлы довольно дороги в изготовлении своими силами. Они имеют две камеры сгорания. В одной горит топливо при минимальном доступе кислорода. Т. е. происходит процесс пиролиза или сухой перегонки древесины. Газ, выделенный из древесины, сгорает во второй камере с выделение большого количества энергии. Умельцы научились изготовлять пиролизный котел из газового баллона своими руками, экономичный и прекрасно работающий. Легче всего изготовить котел из газового баллона емкостью 50 литров.

Часто хозяева квартир не желают выбрасывать старые батареи, когда приходит время заменить их на новые агрегаты, поскольку из них есть вариант изготовить дополнительный отопительный прибор своими руками. Это вполне осуществимо, если ознакомиться с необходимой информацией и знать о материалах пригодных для сборки. Обогреватель из старой батареи – хороший вариант, пригодный для дополнительного источника тепла.
