Разновидности и выбор газового теплогенератора воздушного отопления

Преимущества и недостатки

Как и любая отопительная система, воздушная имеет и свои плюсы, и свои минусы.

Преимущества

• Нет локализации зон подогрева вокруг печей или радиаторов.
• Полное отсутствие перепадов температур по зонам. В доме, где установлено воздушное отопление, вы не обнаружите ни запотевших стекол, ни мокрых отсыревших стен, ни вспученных обоев.
• Оптимальное помещение для данного типа – это большие по объему залы, холлы и даже производственные цеха.
• Простота системы циркуляции теплоносителя.
• Высокая безопасность. Для сравнения можно привести систему водяного отопления, где мельчайшая дырочка в трубе или в котле, в радиаторе или в запорной арматуре, или на стыке двух любых элементов, может привести к большим неприятностям. Горячая вода под большим напором – это причина получения ожогов, затопления комнат, вывода из строя мебели и других предметов обихода. С воздушным отоплением этого никогда не получится. Максимум, что может произойти, это утечка теплого воздуха.
• И еще один момент, связанный с эксплуатацией. В системе воздушного обогрева дома нет теплоносителя как такового. Поэтому отсутствуют некоторые строгие требования к его качеству.
• Эту систему легко включить и легко выключить. Температура в комнатах набирается быстро.
• И если сравнивать ее с водяной системой по стоимости, то она на порядок дешевле.

Разновидность теплогенератора

Недостатки

Во-первых, это энергозависимая система, которая будет работать только при наличии электрического тока. Если в вашем регионе отключения происходят частенько, то этот вид отопительной системы лучше не использовать в качестве основного.

Во-вторых, стоимость установку будет увеличиваться в зависимости от сложности ее комплектации. Чем больше требований вы ей предъявляете, тем больше денег за нее вы должны будете выложить.

Достоинства воздушного газового отопление дома

Среди неоспоримых преимуществ воздушного отопления наиболее правильным будет выделить из них являются следующие:

• такой вариант отопления отличается высокой производительностью и экономичностью благодаря тому, что нагрев воздуха осуществляется не в котельной, а прямо в жилом помещении;
• этот способ нагрева делает возможным полный прогрев дома всего лишь за 1 – 2 часа, что является очень быстрым сроком для любой системы отопления;
• небольшой объем финансовых средств, затрачиваемых на обслуживание теплогенератора, поскольку установка этих приборов не отличается сложностью, а в процессе эксплуатации они не требуют к себе повышенного внимания со стороны хозяев ввиду того, что они полностью автоматизированы. Кроме того, в случае обогрева на низкой температуре сэкономить деньги можно еще и на низком объеме потребляемого газа;
• функциональность печи на газу является очень высокой, так как кроме стандартной функции обогрева она способна также вентилировать помещение и играть роль кондиционера;
• вероятность протекания такой системы является очень низкой ввиду отсутствия в ней теплоносителя как такового, а также системы труб;
• проводить центральное отопление необходимости не будет, что также позволит снизить эксплуатационные расходы.

Водородный генератор для отопления частного дома

Достоинства и недостатки применения тепловых генераторов

К преимуществам применения приборов относят:

• Отсутствие жидкого теплоносителя. Это значит, что система не протечет, не перемерзнет.
• Подача тепла напрямую, что также связано с тем, что нет промежуточного теплового носителя.
• Малые расходы на приобретение топлива, обслуживание агрегата и выработку тепловой энергии.
• Теплогенераторы позволяют интегрировать в сеть дополнительные функции, например, вентиляцию, кондиционирование помещений.
• Высокий КПД. Прогрев помещений занимает до 2 часов.
• Зоны прогрева не локализуются в области печей, радиаторов – система обогревает помещение любой площади целиком.
• Быстрая сборка, мобильность, оперативность разборки модулей.
• Приточную решетку можно ставить в любой удобной зоне, в том числе на потолке, в стене, встраивать в пол.
• Воздушные системы отопления считаются самыми надежными и безопасными.

К дополнительным плюсам относят простую циркуляцию теплоносителя и отсутствие металлических деталей в устройствах – это значит, что приборы не ржавеют, ломаться в агрегатах тоже нечему, потому теплогенераторы считаются одними из самых простых и надежных приборов.

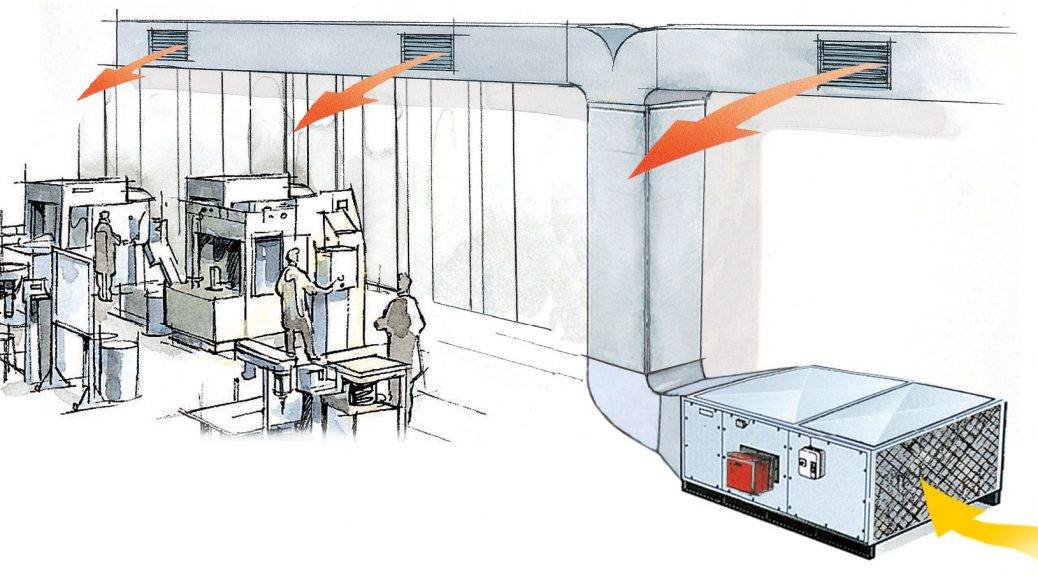

Система воздушного отопления в частных домах и производственных помещениях

Минус у системы один – энергозависимость. Если не будет поступления тока в сети, агрегат в работу не запустится, потому стоит позаботиться о наличии бесперебойника или другого накопительного устройства.

Виды газовых теплогенераторов

Газонагреватели для отопления делятся на мобильные и стационарные. Последние в свою очередь подразделяются на подвесные и напольные. При этом мобильные агрегаты менее распространены, потому что для их работы используются газовые баллоны, что не всегда удобно и возможно обеспечить. Именно поэтому такие приборы применяются только в крайних случаях, например, когда основное отопление в помещении отключено, и нужно срочно его обогреть при резком снижении температуры на улице. Также такие агрегаты применяют в качестве основного отопления в регионах с коротким зимним сезоном.

Стационарную разновидность нагревателей применяют в разных сферах. Навесные теплогенераторы навешиваются на стены внутри и снаружи помещений. Приборы напольного типа в зависимости от особенностей сборки бывают горизонтальные и вертикальные. Первые чаще применяются в невысоких помещениях, а вторые подходят для установки в частном доме или на улице. Напольные приборы удобно использовать для обогрева небольших комнат, установив их на входе-выходе в отапливаемую зону.

Устройство газовых теплогенераторов

Газовый теплогенератор является нагревателем, который подогревает теплоноситель (воздух) до необходимой температуры.

Его устройство следующее:

1. Воздушный вентилятор предназначен для бесперебойной подачи воздушных масс и удаления отработанного воздуха из системы. Отработанный воздух выводится вверх.
2. Посредством газовой горелки осуществляется сгорание топлива и нагрев теплоносителя.
3. Полное сгорание теплового источника происходит в камере горения. Если топливо сгорает полностью без остатка, то объем углекислого газа, который выбрасывает система, небольшой.
4. Предназначение теплообменника заключается в обеспечении нормального теплообмена между помещением и теплогенератором. Кроме этого, теплообменник защищает отопительное оборудование от перегрева.
5. Для отведения нагретого воздуха в помещение используются воздуховоды.

Принцип работы подобного отопительного оборудования заключается в следующем: вентилятор втягивает холодный воздух в прибор, он нагревается в процессе сгорания топлива до необходимой температуры и выводится по воздуховодам в помещение.

Процесс работы газового нагревателя можно разделить на следующие этапы:

• холодный воздух с улицы или помещения втягивается вентилятором в прибор и попадает на нагревательный элемент;
• поскольку в камере сжигания постоянно сгорает газ, выделяется тепловая энергия, которая и нагревает воздух;
• после этого вентилятор подает нагретый воздух в теплообменник;
• воздушные потолки распределяются по системе воздуховодов за счет использования воздушных клапанов;
• через решетки нагретый воздух подается в помещение и постепенно нагревает его.

Расчет и выбор газового генератора

Чтобы эффективность работы системы была достаточной, воздухонагреватель газовый для воздушного отопления должен быть правильно подобран

Для этого в первую очередь нужно обратить внимание на размер теплообменника. Габариты теплодержателя должны на 1/5 часть быть больше, чем размеры горелки

Для правильного выбора газового генератора нужно рассчитать его мощность. Для этого используют формулу – Р=VхΔTхk/860, где:

• V в м3 обозначает отапливаемую площадь постройки;
• ΔT в °C – это разница температур воздуха в доме и за его пределами;
• K – это показатель теплоизоляции дома (число можно подобрать по справочнику);
• 860 – это число является коэффициентом, позволяющим перевести килокалории в кВт.

Мощность прибора подбирается в соответствии с полученным значением. Как правило, рабочая мощность оборудования указывается в его технических характеристиках.

Для бесперебойной работы нагревательного оборудования для воздушного отопления необходимо обеспечить непрерывную подачу воздуха в прибор. С этой целью должна быть грамотно обустроена система вентилирования сооружения. Если с вентиляцией есть проблемы, то лучше использовать прибор подвесного типа, который забирает воздух с улицы.

Как работает камин с воздушным контуром отопления

Главными составляющими этого вида камина является кожух и система воздуховодов, установленная во всех помещениях дома. Теплоизоляционный кожух не только накапливает тепловую энергию, но и распространяет ее во все плоскости, увеличивая таким образом эффективность обогрева. В ход вступают обычные физические законы: воздух под действием тепла меняет плотность и поднимается вверх, прогревая помещение.

Внутри кожуха установлен вкладыш, который отвечает за перемещение горячего воздуха с помощью одного или нескольких вентиляторов, нагнетающих новые порции воздуха и вытесняющих уже горячие массы. Таким образом, нагретый воздух движется по всему дому, обогревая его от цоколя до верхнего этажа.

Камин с воздушным типом отопления имеет ряд достоинств:

• — в традиционном камине передача тепла заканчивается, когда гаснет пламя. В камине с конвекционным принципом работы, теплый воздух продолжает циркулировать некоторое время после остановки камина, обогрев помещения не прекращается. Это сокращает расход топлива более, чем на 20%;
• — За счет постоянной циркуляции воздуха обеспечивается дополнительная вентиляция в помещении;
• — Цена за монтаж камина с воздушным отоплением будет ниже, чем на камин с водяной системой;
• — КПД такого камина доходит до 85%, в то время, как традиционные камины могут похвастаться КПД, не превышающим 35%;
• — такой вид отопления можно использовать в местностях, отдаленных от цивилизации, так как оно прекрасно выполняет свои функции без электричества.

ВАЖНО:

Как сделать систему воздушного отопления для частного дома своими руками

Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:

• площадь помещения;
• наличие теплопотерь (пол, потолки, стены, окна);
• мощность теплогенератора, который необходим для прогрева пространства;
• скорость подачи теплого воздуха;
• диаметр воздуховодов, их количество, а также крепежи к ним.

Основные используемые материалы:

• воздуховод нужной длины и диаметра;
• теплогенератор;
• решетки декоративные, которые крепятся на концах воздуховода;
• фильтра воздушные;
• вентиляторы;
• крепежные элементы;
• инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).

Установка такой отопительной системы проходит следующие этапы:

1. Монтаж теплогенератора в отдельном помещении.
2. Прорезают отверстия для воздуховодов в стенах.
3. Соединяют все элементы, согласно выбранному проекту.
4. Располагают вентилятор под теплогенератором.
5. Крепят декоративные элементы.
6. Проводят диагностика всех соединений и запускается оборудование.

Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.

От солнца

Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:

• теплоизолирующий корпус;
• абсорбирующий экран черного цвета;
• радиатор;
• стекло или поликарбонат;
• вентиляторы.

Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.

Материалы, необходимые для изготовления солнечной системы своими руками:

1. ДСП, фанера или бруски для внешнего корпуса.
2. Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
3. Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
4. Крышка делается из стекла или поликарбоната.
5. Для теплоизоляции, корпус обклеивается пенополистиролом.
6. Вентиляторы. Можно использовать кулеры от старой техники.

Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.

На основе печи длительного горения

При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.

Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.

Монтируют такую модель следующими этапами:

• устанавливают печь длительного горения;
• проектируют расположение воздуховодов;
• их крепят к печке и монтируют по дому;
• внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
• проводят проверку всех соединений и запускают оборудование.

При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.

На основе булерьяна

Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.

При монтировании этой системы, необходимо:

• спроектировать расположение воздуховодов;
• присоединить их к булерьяну;
• скрепить все элементы между собой, проверить их прочность и запустить систему.

Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно

Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева

При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.

Виды воздушного отопления

Принцип работы системы воздушного отопления реализован на прямом нагреве воздуха отапливаемого помещения. Кроме функции отопления комплекс может выполнять еще целый ряд функций – кондиционирование, вентиляция, очистка и увлажнение воздуха.

Воздушное отопление имеет различные конфигурации и классифицируется по нескольким признакам. По способу прокладки сети распределения воздуха система делится на 2 типа:

1. Подвесная;
2. Напольная.

Подвесная (потолочная) прокладка воздуховодов осуществляется по потолку помещений, подача воздуха производится сверху вниз. Напольная система монтируется по периметру помещения в плинтусной зоне или непосредственно в конструкции пола.

Напольная конфигурация является более выгодной, потому что объем теплого воздуха поступает непосредственно в зону пребывания человека. Преимуществом потолочной системы является экономия пространства в помещении – сеть проложена в верхней части помещения.

По типу циркуляции воздуха система также имеет два подвида:

1. Естественная циркуляция;
2. Принудительная (напорная) циркуляция.

В основу естественной циркуляции положен принцип конвективного движения воздуха. Нагретый воздух стремится в верхнюю часть помещения, его место занимает более тяжелый холодный воздух. Единственным достоинством конвективной циркуляции является полная энергонезависимость. Недостатки циркуляции этого вида – нестабильность, низкая температура в зоне пребывания человека – практически исключили ее из реализации.

Основной вид циркуляции системы воздушного отопления – принудительная. Она реализуется посредством использования вентилятора. В зависимости от размеров системы давление нагнетания воздуха вентилятором находится в диапазоне от 100 до 2000 Па. Достоинством напорной циркуляции является скоростной нагрев, стабильная работа, маневренность комплекса. Отопление в этом случае полностью зависит от постоянного наличия стабильной подачи электроэнергии.

По качественному признаку – способу теплообмена – воздушное отопление имеет 3 конфигурации:

1. Прямоточная;
2. Рециркуляционная;
3. Комбинированная (смешанная).

Прямоточная система сочетает в себе функции отопления и вентиляции. Забор воздуха осуществляется снаружи помещения, после нагрева он поступает в отапливаемую зону. При этом достигаются высокие показатели микроклимата в отапливаемом помещении, но расход топлива является максимальным среди всех конфигураций системы.

Рециркуляционная система работает по замкнутому циклу – воздух забирается из помещения, нагревается и вновь подается в него. Данный вид воздушного обогрева является не самым лучшим по показателям качества воздуха, но при этом расходуется минимальное количество воздуха.

Смешанная система включает в себя принципы работы двух главных видов — прямоточного и рециркуляционного комплексов. В рециркулируемый объем в определенной пропорции постоянно подмешивается некоторое количество свежего подогретого воздуха.

По назначения системы воздушного отопления делятся на автономные (индивидуальные) и централизованные. Индивидуальные системы предназначены для отопления частных домов, централизованные – для обогрева крупных объектов.

Системы управления и регулирования воздушного отопления имеют различные степени сложности, варьируются от ручного управления до полностью автоматизированной работы.

Актуальные разновидности воздушной системы отопления

Сегодня специалисты предлагают несколько вариантов систем, каждая из которых имеет собственные характеристики, достоинства и недостатки. Различаются все конструкции по циркуляции воздуха, зоне размещения воздуховодов, способу теплообмена.

Системы с естественной циркуляцией

Схема основана на физическом свойстве теплого воздуха подниматься наверх, для чего оборудуются воздуховоды, отверстия в потолке для выхода потока наружу. Основное достоинство – дешевизна, но недостатков больше: малая скорость подъема, из-за чего прогрев помещения будет излишне медленным и расположение воздуховодов в верхней части помещения – это не всегда может быть удобным.

Системы с принудительной циркуляцией

Конструкции дополняются вентиляционным агрегатом, мощность которого зависит от количества, общей протяженности воздуховодов. Если предполагается обогревать помещение значительной площади, подбирается несколько приборов вентиляции. Особенность системы – принудительная подача теплого воздуха в помещения. Способ отличается оперативностью прогрева, поэтому считается более практичным для применения в быту и на производстве.

Различия по месту размещения воздуховодов

Здесь также различаются две группы конструкций:

1. Напольное расположение подразумевает воздуховоды, которые установлены в плинтуса или смонтированы в пол. Такая конструкция считается самой эффективной – теплый воздух поднимается вверх, помещение прогревается плавно и быстро.
2. Подвесное расположение – это схема с воздуховодами, встроенными в потолочные перекрытия или стены, выводы при этом располагаются в верхней части помещения (под потолком). Системы считаются менее эстетичными, но есть способы декорирования труб потолочными плинтусами и другими элементами. Недостаток – низкие показатели температуры у пола, высокие – у потолка. Системы рекомендуется сочетать с другими вариантами отопления.

Типы систем по способу теплообмена

Специалисты различают три вида конструкций:

Прямоточная. Принцип простой: в нижней части строения монтируется отопительный прибор для разогрева воздуха. Затем потоки подаются в помещения через воздуховоды. В потолке делаются отверстия для выхода теплого воздуха наружу. Достоинства – простота монтажа и качественная вентиляция помещений, недостаток – высокие первоначальные, эксплуатационные затраты, воздух буквально используется для «отопления улицы». Прямоточные системы нужны для работы в помещениях, где работают с опасными веществами, агрессивными или дурно пахнущими субстанциями.

Тип используемого топлива

Газовый котёл

Агрегаты, работающие на газе, сейчас самые популярные, так как в большинстве случаев они дают самое выгодное тепло. Если, конечно, можно подключиться к общим сетям. Очень существенный фактор – это удобство голубого топлива, его чистота и безотходность. Такое оборудование работает без вмешательства человека круглые сутки.

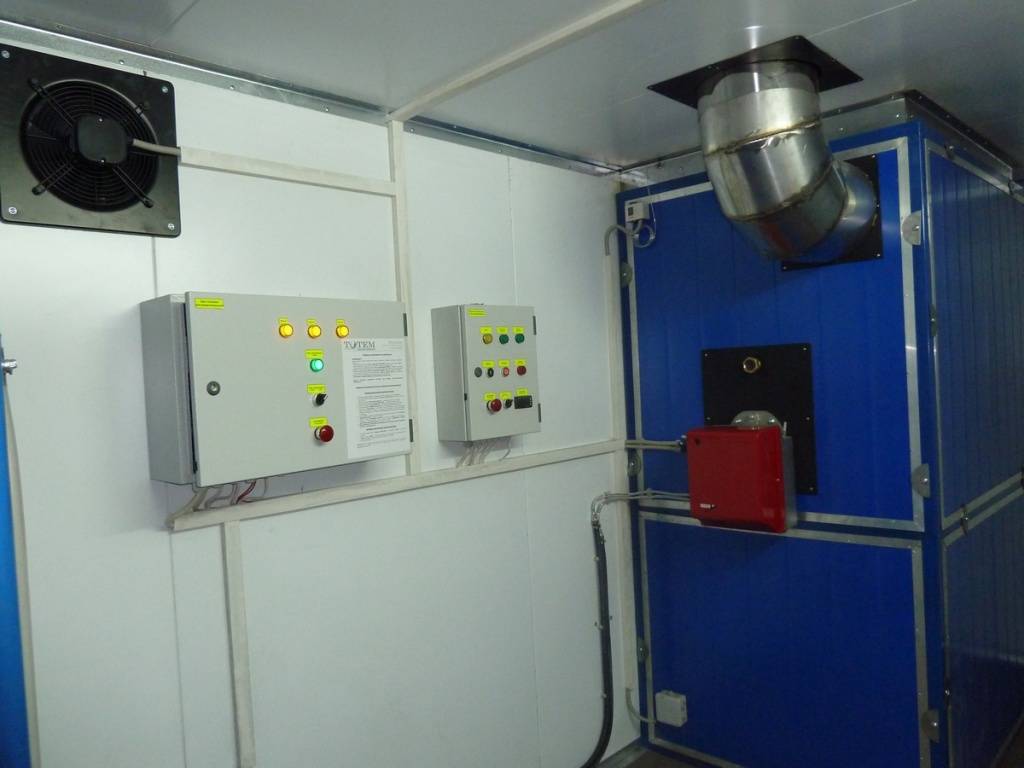

Котельная с газовым теплогенератором

Когда магистрали поблизости нет, газовые теплогенераторы можно подключить к баллонам или газгольдерам и получить те же потребительские преимущества. Достаточно только заменить горелку, либо перенастроить существующую. Правда, удовольствие будет не такое дешёвое, ведь расходы на сжиженный пропан-бутан будут примерно в 5 раз выше.

Отдельная тема – котлы конденсационные. Они устроены так, что используют весь потенциал топлива, собирая тепло ещё и из нагретых водяных паров, которые обычно улетают вместе с дымом. Не нужно удивляться, казалось бы, фантастическому КПД, превышающему стопроцентный порог. Когда разрабатывали методику его расчёта, эта технология казалась ещё нереальной. Стоимость конденсационных котлов довольно высока, но на фоне роста цен на газ вложения оказываются оправданными. Стабильная экономия топлива будет на уровне 10 и более процентов.

Твердотопливные отопительные устройства

В тех регионах, где конкретное сырьё не является дефицитом, отопление дома твердотопливным котлом по своим экономическим показателям может соперничать с магистральным газом. Как минимумвторое место им обеспечено.

Твёрдым топливом являются:

• дрова,
• уголь,
• кокс,
• торф,
• брикеты,
• пеллеты.

Да, это всё не совсем чисто. Да, придётся часто заниматься загрузкой топлива и удалением золы. Но ведь есть ещё и пиролизные котлы на дровах, которые могут на одной закладке работать всю ночь, или пеллетные агрегаты, у которых время автономной работы зависит только от вместимости бункера.

Пеллеты – это очень удобно, но не всегда дёшево

Электрический теплогенератор

Тоже довольно распространённое решение. В первую очередь из-за того, что такие котлы довольно легко можно смонтировать и ещё проще эксплуатировать. Например, не нужно заниматься проблемой отвода дыма (за неимением такового), или обеспечивать приток воздуха к устройству. Электрокотлы для отопления частного дома бесшумны и компактны, от них нет ни пыли, ни запахов. Более того, потребителю доступна лучшая управляемость.

И ТЭНовые, и электродные модели обладают достаточно высоким КПД, но экономичность всё равно не их конёк. Электрическое отопление примерно в 10 раз дороже магистрального газового, ему однозначно принадлежит антирекорд. Вроде бы, энергоноситель всегда доступен – вот розетка, подключайся, однако традиционной проблемой является недостаток свободной мощности, чтобы запитать агрегат, рассчитанный на несколько киловатт. И не стоит забывать об аварийных отключениях электричества.

Вот это у ТЭНового котла под кожухом

Жидкотопливное оборудование

Подобные теплогенераторы в основном сжигают солярку, правда, есть котлы, работающие на керосине, нефти, мазуте, отработанных маслах. Также применяются смеси солярки с газом или солярки с маслом. Большинство жидкотопливных котлов имеют «стандартную» конструкцию, если заменить горелку, могут работать на газе, сетевом или сжиженном. Все они хоть и экономичнее электрических, но тепло будет стоить в несколько раз дороже обогрева дома с использованием магистрального газа. К явным недостаткам можно отнести обязательное применение ёмкости для хранения горючего, а также необходимость жёсткого контроля качества и температуры топлива. Вопросы шумности и неприятного нефтяного запаха, по меньшей мере для современных агрегатов, спорны.

Универсальные многотопливные котлы

Возможность переключаться на различные виды энергоносителя позволяет нам чувствовать себя увереннее, особенно если нужно отапливать загородный дом. Как правило, для этого используется одна и та же топка, только необходимо произвести определённые манипуляции с горелкой:

• Её совсем убирают, если нужно использовать дрова (в пеллетных котлах).
• Ставят другие форсунки, когда подключают газовый котёл от баллонов.
• Меняют горелку, чтобы перейти с газа на дизель.
• Устанавливают «навесную» горелку для сжигания газа или солярки в камере твердотопливного котла.

В некоторых моделях используется несколько отдельных камер сгорания, предназначенных для различных видов топлива. Многие твердотопливные котлы снабжаются ТЭНами, которые позволяют поддерживать набранную теплоносителем температуру, или защищать систему от размораживания, когда никого нет в доме.

Использование комбинированного котла

Что в итоге – брать «или да»

Очень сложно давать какие-то однозначные рекомендации, ведь они априори подойдут не всем. Но можно гарантированно утверждать, что воздушная система отопления пользуется популярностью у тех домовладельцев, которые внимательно считают свои деньги и ценят качественный климат в доме, а значит, и здоровье домочадцев. Они учитывают не только то, что они потратят на установку сегодня, но и выгоды использования системы в будущем: теплопотери, стоимость обслуживания и вероятность поломок, универсальность и возможность модернизации – по всем этим параметрам воздушное отопление даст фору многим другим решениям, а главное, обеспечит самые высокие показатели климатического комфорта и экологии в доме.

И самое главное – если делать качественное воздушное отопление, то нет надобности выбирать из десятков фирм-исполнителей. В этой области есть отечественный лидер, который самостоятельно разрабатывает оборудование, не уступающее мировым аналогам. Подробнее на сайте компании АТМ климат.
