Инструменты и материалы
Для подключения насосной станции в систему водопровода используют полипропиленовую трубу диаметром 32 мм. Один конец соединяют с агрегатом, второй опускают в скважину. На конец трубы надевают сетчатый фильтр, чтобы в мотор не попадал песок и грязь. Также нужно предусмотреть обратный клапан, который препятствует сливу жидкости обратно в скважину.
Для работы понадобятся:
- муфты для обустройства поворотов трубы;
- гаечные ключи в наборе;
- резиновый коврик, чтобы снизить воздействие вибраций на бетонную подушку, которая может со временем разрушиться;
- кран-американка для соединения станции с трубами – входными и выходными, нужно 2 штуки;
- лен и паста-герметик для соединений труб.
Подключение
Перед тем, как подсоединить насосную станцию к скважине, необходимо определиться, где она будет размещаться.
- Подключение насосной станции к колодцу
- Схема подключения скважинного насоса
Место установки
Возможно два варианта:
- Подвал. Особо примечательным преимуществам такого месторасположения является возможность быстрого и постоянного доступа к оборудованию. Помещение должно быть отапливаемым для предотвращения замерзания воды. Сама станция помещается на специальный поддон или возвышенность для защиты от возможного подъёма грунтовых вод. Цена реализации такого способа дешевле, так как не используется уже готовое место хранения.

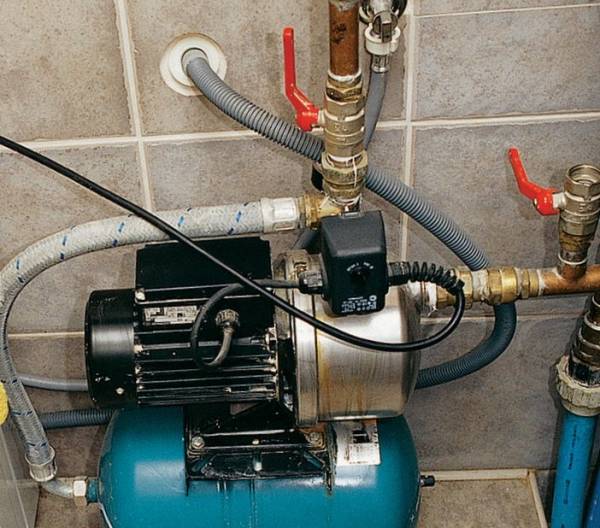

Станция водоснабжения в подвале
- Кессон – это вырытый ниже уровня промерзания почвы и обязательно утеплённый котлован непосредственно над сквакжиной шахтой. В таком случае происходит установка насосной станции в скважину. Такое расположение оборудования подойдёт в случае отсутствия в доме подвала или нежелания его занимать.
Схема обустройства кессона
Монтаж
Теперь рассмотрим, как установить насосную станцию на скважину. Для примера возьмём двухтрубную модель с эжектором.
Инструкция:
Схема подключения насосной станции к скважине с использованием двух труб
Первым собираем эжектор, который представляет собой цельный чугунный узел с тремя выходами.
Сборка эжектора
- В нижней его части монтируем фильтр из мелкой сетки.
- В верхнем секторе надеваем сгон необходимых размеров на пластиковый раструб.
- На выходном отверстии сгона устанавливаем бронзовую муфту для осуществления перехода на пластиковую трубу.
- При помощи пакли или фум-ленты гарантируем герметичность стыков.
- Копаем траншею на глубину ниже уровня промерзания грунта.
Земляные работы для устройства водопроводной системы
Монтируем в ней водопроводный трубопровод. При этом длину трубы следует выбирать с запасом.
- При помощи муфты один край обсадной тубы присоединяем к эжектору.
- Второй конец пропускаем через прямоугольное колено. Пустое пространство заполняем монтажной пеной.
- Трубу подсоединяем к угловому переходному элементу, который зафиксирован на наружной части водопровода.
- Собранный в одно целое эжектор опускаем в скважину.
Переходное колено, заполненное строительной пеной
Засыпаем траншею землёй. Сборка насосной станции на скважинном насосе завершена.
Часто допускаемые ошибки
При установке всех компонентов водопроводного оборудования возможен ряд распространённых ошибок, знание о которых поможет вам их избежать:
- Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
- Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.
Контрольная закрутка ключом
Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.
Фильтр
Фильтрационная система на станции
Любая вода несёт в себе множество примесей в виде песка, глины и других тяжёлых элементов. Они достаточно вредны для внутреннего строения оборудования, чтобы при большом накоплении вывести его из строя. Следовательно, если вы хотите продлить срок эксплуатации станции, то требуется его установка.
Но при этом необходимо помнить и об отрицательном эффекте: уменьшении силы притока воды. Для предотвращения этой неприятности достаточно будет регулярно чистить загрязняющиеся элементы фильтра. Главное — не допустить полного забивания системы, что наверняка приведёт к поломке аппарата.
Что нужно знать еще о насосной станции
Насосная станция не только должна обеспечивать подачу воды из скважины к потребителю, но и обеспечивать оптимальный напор. Ее можно располагать в самых разных местах системы водоснабжения. К примеру, если речь идет об обустройстве скважины общего назначения, то оптимальным вариантом можно считать монтаж погружного насоса. Но можно обустроить поверхностные насосы, которые располагаются на уровне земли и забирают воду из скважины через шланг. Правда, поверхностный насос не рекомендуется применять для забора воды из больших глубин. Как правило, глубина скважины в этом случае не превышает 9 метров.
Для того, чтобы давление в системе было всегда стабильным, рекомендуется устанавливать специальный гидроаккумулятор. Конструктивно – это не что иное, как самый обычный бак, который внутри имеет специальную упругую перегородку (чаще всего – резиновую). Когда давление повышается, перегородка растягивается, а когда понижается – то сжимается, выдавливая необходимый запас воды в систему. Вместо перегородки может применяться и упругая емкость. Но принцип работы тот же самый.
Насосная станция — комплексная система для перекачки жидкостей из одного места в другое.
Насосная станция предполагает и наличие узла управления, который должен определять, когда следует включить насос. Также обычно в комплекте идет манометр, который показывает существующее на настоящий момент давление воды в системе.
Проводим настройку гидроаккумулятора
После покупки нового гидравлического бачка, необходимо его правильно установить. Но перед этим следует правильно определить давление внутри основного резервуара и самой системы. Для начала давление подкачивается вручную до 1,5 атм, но если имеется большая утечка, стоимость подобного оборудования может быть существенно снижена поставщиками, дабы сбыть бракованную продукцию. Для того, чтобы убедиться в исправности, необходимо слегка открутить декоративный колпачок, который имеется на каждом золотнике в автомобиле и проверить уровень давления. При возможности следует использовать все тот же манометр. При этом он может быть как механическим, так и электронным. Корпус может быть изготовлен из высококачественного пластика или металла. В некоторых моделях он является неотъемлемым комплектующим.
Точность этого прибора должна быть максимальной, ведь даже отклонение в 0,5 атм может повлиять на качество работы оборудования. Пластиковые изделия рекомендуется не использовать, так как уровень их погрешности достаточно высок. В большинстве случаев речь идет о моделях китайского производства. Уровень заряда и окружающая температура также могут повлиять на показатели, снимаемые с электрических манометров. Их стоимость слишком высока. Именно поэтому рекомендуется использовать самый обычный автомобильный манометр. Количество делений должно быть минимальным, что позволит произвести более точные измерения. При наличии шкалы на 20 атм, измеряется всего 1 или атм. В этом случае особой точности не будет. Если воздушных масс в резервуаре меньше, то воды там несколько больше. При этом разница между заполненным и пустым бачком будет весьма существенной.
При необходимости, можно поддерживать уровень давления в 1,5 атм, тогда давления будет слегка повышенным. Если речь идет исключительно о бытовом использовании, то достаточным будет показатель в 1 атм. Куда меньший запас жидкости будет в бачке при давлении в 1,5 атм. В этом случае подкачивание будет происходить несколько чаще. При отсутствии электроэнергии жидкости может и не хватить. В этом случае лучше пожертвовать показателем давления, ведь душ с гидромассажем можно использовать и при полном бачке, а вот после его опустошения останется только ванная. Правильный режим будет установлен только после того, как будут расставлены основные приоритеты. Ниже отметки в 1 атм понижать не имеет смысла. Правда, существенно повышать также не стоит. Если давления будет недостаточно, а груша будет наполнена полностью, то она будет соприкасаться со стенками резервуара, что приведет к скорейшей поломке. При повышенном давлении полностью накачать бачок также не получится, так как большую часть пространства будет занимать воздух.
Типы гидроаккумуляторов
- Закрытый.
- Открытый.
Под закрытым подразумевается овальная емкость, в которой имеется резиновая диафрагма, создающая давление в системе. Такое устройство обойдется дороже. Обо всех особенностях этого аппарата говорилось выше.
Что касается открытого гидроаккумулятора, то он очень требователен при эксплуатации, но зато в установке проще. Сделать его вполне реально своими руками. Суть назначения та же, что и у водонапорной башни.
Открытый ГА монтируется преимущественно на высшей точке.
Если не соблюсти это требование, то система дополнительно оснащается насосами, что приводит к ее удорожанию и усложнению.
Особенности выбора конструкции
При сооружении системы водоснабжения частного дома каждый хозяин стремится получить стабильный напор воды независимо от количества точек водопотребления
При сооружении системы водоснабжения частного дома каждый хозяин стремится получить стабильный напор воды независимо от количества точек водопотребления. Автоматическая насосная установка нужна для подъёма жидкости с недр гидротехнического сооружения и подачи её в дом. Сегодня в продаже можно найти большой ассортимент насосных приспособлений, отличающихся мощностью, производительностью, принципом действия и местом расположения. Так, поверхностные модели предназначены для монтажа в доме, кессоне или специальной постройке. Они более простые в ремонте и обслуживании, но более шумные. Мотор погружного агрегата устанавливается глубоко в колодце или скважине, а остальная часть оборудования – на поверхности. Работа такого прибора более тихая, но выполнять его обслуживание сложнее.
Если для обеспечения водоснабжения дома использовать обычный глубинный насос, то он очень быстро выйдет из строя из-за того, что будет очень много работать. В этом случае установка насосной станции более предпочтительна, поскольку каждое открывание крана для того, чтобы набрать воды в чайник или помыть руки, не будет вызывать запуск насоса. Поскольку каждый прибор рассчитан на определённое количество циклов включения и выключения, это позволит продлить срок службы установки.
Насосная станция для водоснабжения загородного дома или дачи состоит из следующих составных частей:
- насосное устройство (поверхностное или погружное);
- фильтрующее приспособление (приобретается отдельно);
- гидроаккумулятор с резиновой мембраной, которая позволяет поддерживать давление в системе, или накопительный бак;
- узел управления, позволяет отслеживать давление в гидробаке и производить запуск и отключение агрегата (вместо него может использоваться поплавковый выключатель).
Важно: для обеспечения водой частного дома лучше выполнять монтаж насосной станции с гидроаккумулятором и датчиками управления. Всё дело в том, что система с накопительным баком более сложная в монтаже, её нужно монтировать только на чердаке дома, поскольку жидкость поступает к потребителю самотёком. Кроме того агрегаты с использованием накопительной ёмкости не создают в системе определённое давление
Кроме того агрегаты с использованием накопительной ёмкости не создают в системе определённое давление
Всё дело в том, что система с накопительным баком более сложная в монтаже, её нужно монтировать только на чердаке дома, поскольку жидкость поступает к потребителю самотёком. Кроме того агрегаты с использованием накопительной ёмкости не создают в системе определённое давление.
В отличие от накопителя в гидробаке создаётся давление, что обеспечивает подачу с постоянным напором даже к нескольким потребителям. Кроме того монтаж такого устройства можно выполнять в подвале дома. Как выполняется установка и подключение такого изделия, вы можете узнать из предложенного в конце статьи видео.
Как сделать насосную станцию из погружного насоса ↑
Чтобы сделать насосную станцию из погружного насоса, нужно соединить его с накопительным баком и установить автоматику.
Простейшая схема:
- блок автоматики, манометр устанавливают на накопительный бак, расположенный в доме;
- гидроаккумулятор соединяют трубами с насосом;
- на насос устанавливают обратный клапан, предотвращающий выдавливание воды обратно в источник;
- станцию подключают к разводке по потребителям.
Более усовершенствованный вариант — плюс к перечисленному установка фильтра тонкой очистки на трубопровод, соединяющий насос с гидроаккумулятором, и установка блока автоматики на распределительном коллекторе воды (холодная), а не на накопительном баке. При таком расположении блок управления возьмет на себя давление в системе подачи воды, что и является конечной целью.
Схема установки автоматики на накопительный бак
Схема установки обратного клапана
Общая схема подключения насосной станции с погружным насосом
Какая автоматика подойдет для вибрационного насоса ↑
Вибрационные насосы в большом ходу, хотя можно найти массу доводов против их использования. Однако доводы и практика сильно расходятся
Этот тип оборудования откровенно популярен, потому автоматике для него уделим особое внимание
Российская система «ВиСтан» — наиболее подходящая (и востребованная) автоматика для станции с вибрационным насосом. Ее достоинства:
- назначение: система разработана специально для вибрационных насосов;
- встроенная защита от сухого хода;
- возможность работы без накопителя;
- интегрированный стабилизатор напряжения, работает от напряжения 160–250 В;
- автоматическая поддержка давления на уровне 1,5–2,0 бар;
- плавные пуск и остановка;
- защита от резкого скачка напряжения в сети;
- автоматическое возобновление работы после восстановления рекомендуемых параметров;
- простые монтаж/демонтаж.
Есть и недостатки:
- высокие требования к оборудованию: 3,0 бар на входе, на что способен далеко не каждый насос;
- ограничение (за счет сечения гибкой подводки) по расходу воды при работе без накопительного бака;
- неординарная реализация защиты от сухого хода: вполне может отключить оборудование не на сухом ходу, а при упавшем давлении;
- отсутствие регулировки внутрисистемного давления;
- дороговизна относительно самих вибрационных насосов.
Несмотря на стоимость, равноценную (вкупе с насосом) цене целой станции, «Вистан» активно используют: очень легко все разобрать и увезти в город на зиму, поэтому дачники отдают предпочтение именно этой автоматике. Для задач, более масштабных, чем водоснабжение дачного домика, «ВиСтан» не подходит, впрочем, как и сам вибрационник.
Российская система ВиСтан
Выбор мощности и модели
У каждого владельца участка возникает вопрос, как выбрать и установить подходящую модель. Важным критерием в данном случае является мощность. Но подобный момент не означает, что нужно выбирать самую мощную станцию из всех. Показатель подбирается в зависимости от того, каков будет расход воды и сколько человек проживает в доме. Иногда подходят насосные станции небольшой мощности, поскольку обладают высокой производительностью.
При этом специалисты напоминают, что показатель производительности напрямую зависит от объема накопителя и режима работы насоса (есть ли в нем перерывы). Чем больше объем накопителя, тем реже происходит срабатывание автоматики, т.е. снижается и нагрузка непосредственно на запуск мотора.
При выборе марки все зависит не только от технических характеристик, но и от выделенного бюджета. Кроме того, всегда есть субъективный фактор и личные предпочтения, которые влияют на решение о покупке.
Если насос будет выключен, то потребители смогут рассчитывать на тот объем воды, который имеется в емкости
Поэтому важно подобрать ее правильно
Модели насосных станций.
Схема расчета такая:
- если в доме проживают постоянно 1-2 человека (либо это дача, когда устанавливают самый простой душ), то объем должен составлять около 24 л;
- если проживают 3-4 человека, рекомендуется покупать оборудование с емкостью в 50 л;
- если планируется, что проживающих будет более 5, то объем должен составить 100 л.
При выборе стоит рассматривать и дополнительные опции. Для такой установки это может быть реле сухого спуска. Оно не считается обязательной деталью, и некоторые производители его не ставят. Но специалисты рекомендуют не пренебрегать им, поскольку оно позволяет продлевать сроки эксплуатации оборудования, а иногда даже предотвращает поломки.
Подключение насосной станции
Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:
- Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
- Сама станция.
- Трубопровод, идущий к потребителям.
Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

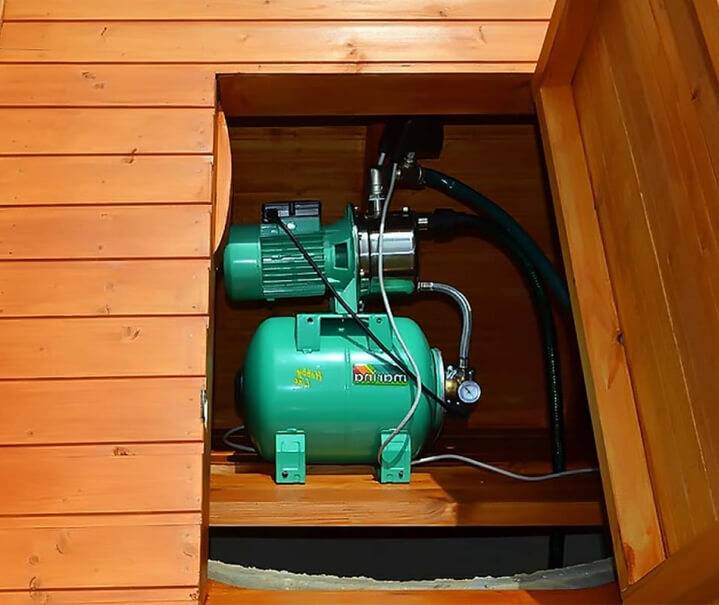

Водоснабжение из колодца для постоянного проживания
Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).
Схема установки насосной станции в доме
Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.
Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).
Вариант прохода не через фундамент — необходим обогрев и серьезное утепление
При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.
Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.
Детальная схема обвязки насосной станции при подключении к колодцу или скважине
Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.
Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.
Подключение насосной станции к водопроводу
Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.
Схема подключения насосной станции к водопроводу
На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.
Подключение к скважине
Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.
Установка насосной станции: схема подключения к скважине
Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.
Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.
