Самостоятельное изготовление горелки на отработанном масле

Система регулировки потока воздуха

Еще одной особенностью данной конструкции горелки является наличие системы регулирования воздушного потока, который в дальнейшем позволяет изменять силу огненного факела. В ее основе лежит стальная чашка, имеющая полукруглое дно и достаточного диаметра отверстие.

Эту деталь горелки так же удобно изготовить на токарном станке. При этом для получения правильной полусферической формы дна понадобятся специальные резцы и высокая квалификация токаря. Если вы не уверены в своих силах, обратитесь за помощью к профессионалам или найдите готовый блок для регулировки потока воздуха, например от карбюратора автомобиля.

Непосредственное регулирование воздуха выполняется круглой шторкой, закрепляющейся на Г-образной оси винтом М4.

Для обеспечения надежного присоединения выходного патрубка шланга и работы воздушной задвижки использован переходник, имеющий продольную прорезь.

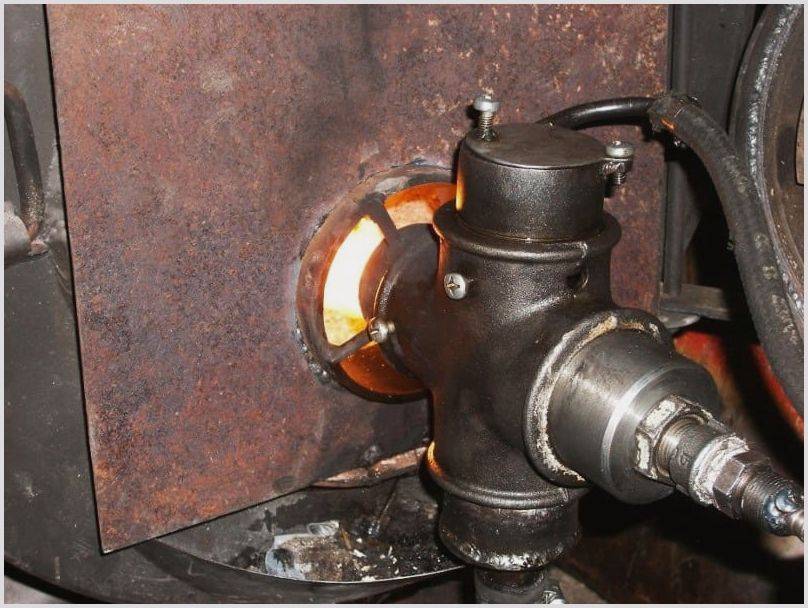

Возможность доступа в камеру для поджога отработанного масла вовремя запуска горелки обеспечивает утяжеленная крышка, устанавливаемая на привариваемых навесках на горловину газового баллона.

При использовании более легкого варианта возможно самопроизвольное открытия приспособления в процессе работы.

При правильно собранной конструкции работа горелки должна сопровождаться выходом из рабочей части ровного фиолетового факела, возникающего при сгорании воздушно-масляной смеси в корпусе.

Для обеспечения пожарной безопасности при работе с данной конструкцией горелки на отработке место крепления форсунки и маслоподводящего гибкого провода лучше дополнительно защитить стальным экраном, предохраняющим возгорание масла в случае нарушения герметичности.

Кроме рассмотренного нами варианта приспособления, вполне возможно самостоятельное изготовление и других масляных горелок. Некоторые из них используют предварительный подогрев отработанного масла для улучшения его возгорания. Один из способов осуществления этого – установка масляного цилиндра непосредственно на выходном патрубке.

На данном конкретном примере, в отличие от описанного выше, воздух нагнетается с помощью электровентилятора.

Ну а теперь запуск и прогрев горелки:

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение

Достоинства и недостатки горелки своими руками

У каждого технического приспособления есть ряд полезных качеств и недоработок. Очевидно, что в этом устройстве больше плюсов, чем минусов. Основное достоинство – утилизация бросового сырья с наибольшей пользой. Другие преимущества оборудования для утилизации масел и жидкого топлива:

  • сжигание отработки способствует сохранению экологии;
  • простота эксплуатации и высокая энергоэффективность;
  • изготовление прибора доступно в обычных бытовых условиях;
  • получение тепла при минимальной стоимости сырья;
  • простая схема изготовления конструкции, понятные чертежи;
  • самодельный аппарат можно сделать из подручных средств;
  • применение в цехах и на предприятиях, где скапливается много переработанного сырья, требующего утилизации;
  • небольшие габариты горелки позволяют в случае необходимости ее перемещать;
  • в топку идут отработка и наиболее низкосортное масло;
  • функциональность устройства;
  • относительная пожаробезопасность;
  • повторное использование отслужившего масла.

Главный плюс горелки – это утилизация использованного масла с пользой

Недостатки:

  • не рекомендуется применять для дач и жилых помещений из-за гари и запаха;
  • необходимость оборудования помещения огнетушителем;
  • обязательно нужно соблюдать все рекомендации по изготовлению горелки;
  • сопло или форсунку следует периодически проверять (не засорились ли отверстия твердыми частицами);
  • чувствительность форсунки или сопла к загрязнениям;
  • дополнительное питание составляющих аппарата (насоса, компрессора).

Достоинства и недостатки горелки на жидком топливе

Горелка на отработке конструкции Баббингтона имеет целый ряд преимуществ:

  • Простота конструкции, отсутствие подвижных частей.
  • Доступность для изготовления в домашних условиях.
  • Доступность в Сети хорошо просчитанных и точных чертежей.
  • Исключительная дешевизна топлива. Предприятия, владеющие большим парком автомобильной и тракторной техники, смогут существенно сэкономить на отоплении и одновременно на утилизации отработанного масла.
  • Высокая энергоэффективность. Другие горелки на отработке тратят заметно больше топлива в расчете на один киловатт тепловой энергии.
  • Малые габариты позволяют встраивать горелку в уже существующие системы отопления без их существенных переделок.
  • Высокая степень пожарной безопасности.

Кроме указанных достоинств, горелка обладает и рядом недостатков.

  • Чувствительность топливного тракта к загрязнениям. Отработку обязательно придется отфильтровать.
  • Необходимость электропитания для работы топливного насоса и воздушного компрессора.
  • Неприятный запах при работе. Горелку лучше не использовать в помещениях постоянного пребывания людей или сельскохозяйственных животных либо потребуется обеспечить надежный отвод продуктов горения.

Горелка на отработке в быту

В целом достоинства значительно перевешивают недостатки, и горелка Баббингтона приобретает все большую популярность.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Часто во время сезонной замены масел в автомобилях возникают проблемы с утилизацией отработки. В то же время многие владельцы личных приусадебных хозяйств хотели бы иметь дешёвый источник отопления для домашних нужд. Обе задачи помогает решить сделанная своими руками горелка на отработанном масле. Небольшие вложения в несложный проект окупаются многолетней экономией на топливе.

Процесс изготовления печи

Наиболее подходящим вариантом для изготовления считается газовый баллон, который обладает толстыми стенками. А вот если использовать листовую сталь, во-первых, предстоит искать ту, что имеет достаточную толщину, во-вторых, будет необходимо производить внушительное количество сварочных работ, что сделает изготовление более трудоемким. Не стоит забывать о том, что первая камера станет работать нормально, если в ней будет заслонка, необходимая для регулировки подачи кислорода, — только так изготавливаются печи на отработке своими руками. Чертежи (из газового баллона печь проще рассчитать) предварительно стоит подготовить и выбрать тот, по которому удобнее всего будет производить работы.

История появления горелок на отработанном моторном масле

Горелки на отработке получили массовое распространение в нашей стране во второй половине 20 века. Население искало недорогой способ обогрева помещений.

Использование отработки, которая не стоила практически ничего, было весьма выгодным по сравнению с покупкой угля, дров и даже торфа, не говоря об отоплении газом или электричеством. Из-под рук домашних мастеров выходили более или менее экономичные и безопасные устройства.

Принцип их действия напоминал широко известный керогаз, работавший на керосине. Керосин испарялся, а пары его сжигались в отдельной пиролизной камере.

Главной проблемой таких устройств была сильная копоть и резкий неприятный запах из-за неполного сгорания топлива. Чтобы избежать этого, топливо сначала разлагали на фракции при высокой температуре, а потом дожигали эти фракции по отдельности.

В 1969 году английский изобретатель Роберт Баббингтон получил патент на свою печь, первоначально предназначая ее для работы на солярке. По истечении срока действия патента конструкция стала доступна для повторения, как промышленными предприятиями, так и домашними мастерами. Самодельная горелка на отработанном масле конструкции Баббингтона намного экономичнее и безопаснее других конструкций горелок.

Что представляет собой известное изобретение Бабингтона

У каждого изобретения есть свой автор, даже если его имя незаслуженно забыто потомками. Так, например, британский изобретатель Роберт Бабингтон в 1969 г. получил патент на печь, работающую на дизельном топливе, которая напоминала осветительный керогаз, функционирующий на парах керосина. Конструкция Роберта Бабингтона первоначально была рассчитана на керосин, затем ее приспособили под солярку. Когда количество автомобилей несоизмеримо возросло, отработанное масло нужно было как-то утилизировать. Поэтому рационализаторы искали подходящие для этих целей устройства.

Сначала на основе запатентованного изобретения Р. Бабингтона появилась дизельная горелка своими руками, затем ее приспособили для сжигания масла и других видов топлива. Аппарат, функционирующий на отработке, появился намного позже дизельной конструкции, но по популярности и безопасности он превзошел своего предшественника.

Через некоторое время подобное устройство предлагали заново, поскольку истек срок действия первого патента, а печь на жидком топливе не утратила актуальности. Похожие аппараты повторялись в разных вариантах, при этом горелку Бабингтона своими руками пытались собирать не только мастера-самоучки, но и конструкторские бюро солидных предприятий.

Горелка по конструктивному решению относится к несложным приспособлениям, поэтому с успехом изготавливается в домашних условиях. Она отличается достаточно высокой эффективностью в плане получения тепла, необходимого для обогрева:

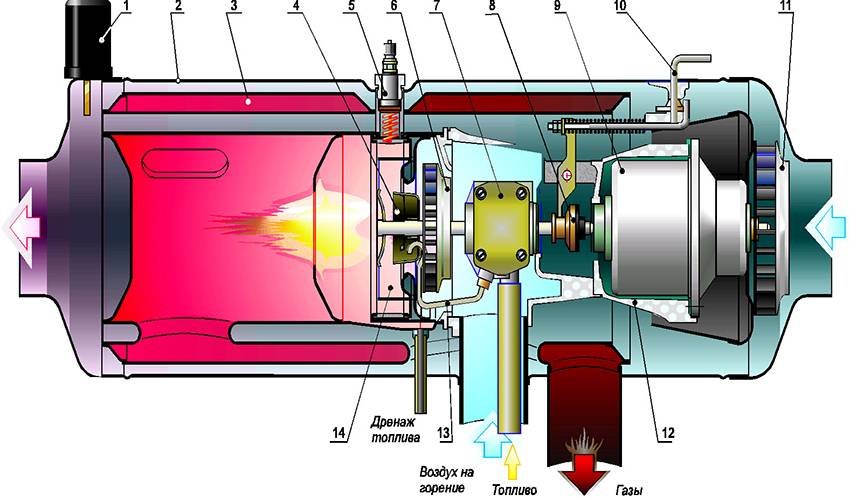

Схема горелки по принципу Бабингтона, где 1 – датчик нагрева; 2 – кожух; 3 – теплообменник; 4 – распылитель топлива; 5 – свеча накаливания; 6 – нагнетатель; 7 – топливный насос; 8 – фрикционная муфта; 9 – электродвигатель; 10 – рычажок переключения режимов работы; 11 – вентилятор; 12 – остов; 13 – топливная трубка; 14 – камера сгорания

  • технологических установок;
  • небольших мастерских;
  • цехов;
  • гаражей;
  • складских и подсобных помещений.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Горелка на отработке

При эксплуатации автомобильного и тракторного транспорта образуется значительное количество отработанного масла. Согласно экологическому законодательству, это масло нельзя выливать на землю или в канализацию, а необходимо утилизировать на специальных предприятиях, неся при этом ощутимые для бюджета издержки. Изобретение Роберта Бабингтона позволяет решить эту проблему, используя отработку для отопления помещений или для нагрева технологических установок. Его горелка, будучи несложной по конструкции и доступной для изготовления домашнему мастеру, отличается надежностью и высокой энергоэффективностью.

2 Преимущества и недостатки

Горелку создают не только из-за её экономичности. У конструкции есть несколько преимуществ:

  • простое устройство без подвижных элементов;
  • легко изготовить в домашних условиях;
  • в свободном доступе есть чертежи и схемы;
  • дешевизна топлива;
  • высокая эффективность;
  • незначительные размеры;
  • безопасность при использовании.

К недостаткам относят частое загрязнение топливного бака, из-за чего масло нужно постоянно фильтровать. Насос и воздушный компрессор работают от электрической сети, а это затратно. В жилых помещениях горелку не стоит использовать долго, так как она выделяет неприятный запах. Для продуктов горения нужно сделать отвод.

2 Преимущества и недостатки

Горелку создают не только из-за её экономичности. У конструкции есть несколько преимуществ:

  • простое устройство без подвижных элементов;
  • легко изготовить в домашних условиях;
  • в свободном доступе есть чертежи и схемы;
  • дешевизна топлива;
  • высокая эффективность;
  • незначительные размеры;
  • безопасность при использовании.

К недостаткам относят частое загрязнение топливного бака, из-за чего масло нужно постоянно фильтровать. Насос и воздушный компрессор работают от электрической сети, а это затратно. В жилых помещениях горелку не стоит использовать долго, так как она выделяет неприятный запах. Для продуктов горения нужно сделать отвод.

Подача топлива

Мастера-любители часто делают питание капельных печей топливом одноступенчатым: маслобак, шаровой вентиль, питающая трубка. Во-первых, это опасно: вентиль для удобства и той же безопасности запуска печи нужно ставить поближе к ней. Питающая трубка при нижней подаче топлива довольно сильно греется. Если по трубе нагрев пройдет за вентиль, до которого в трубке сплошной столб топлива, это грозит бедой. Во-вторых, топливное питание печи получается нестабильным: по мере прогрева трубки капель учащается, т.к. масло разжижается. Если польется струйкой, то это снова же опасно.

Капельная подача масла в печь на отработке должна быть организована по 2-ступенчатой схеме: основной (накопительный) маслобак – вентиль – расходная капельница – расходный резервуар (бачок) – свободный сток из него не ниже 60 мм от дна (для дополнительного отстоя шлама) – рабочая капельница. Подачу топлива открывают, когда растопка в чаше (см. ниже) зажжена. Пока масло в бачок накапает до уровня стока, можно не спеша отрегулировать его подачу, а потом оно закапает в чашу капля в каплю.

Схема безопасного питания капельной печи из расходного бачка с предохранительным клапаном и капилляром

Данная система, однако, не вполне безопасна. Если второпях, по незнанию или просто стремясь поскорее согреться с мороза слишком сильно открыть вентиль, расходник сразу наполнится, в печь хлынет топливо, а она выбросит язык огня и пойдет плеваться горящими брызгами. Правильно будет построить систему капельной подачи масла в печь с предохранительным поплавковым клапаном и дозирующим капилляром (см. рис. справа).

Поскольку разные металлы смачиваются отработкой по-разному, и свойства ее существенно меняются от партии в партии, длину капилляра нужно будет подобрать: масло подают под гравитационным напором 120-150 мм (из подвешенной емкости) при комнатной температуре, а капилляр подбирают так, чтобы капало почаще, но с ясно различимыми на глаз каплями. От такого же питателя может быть задействована капельная печь на солярке, но капилляр нужно будет взять с просветом 0,6-1 мм и длиной в 2,5-3 раза большей, чем для отработки. Недостаток у такой схемы подачи топлива в капельную печь один: отработка – грязное топливо, и капилляр придется периодически прочищать.

Работа горелки

В статье приведена упрощенная схема горелки, которая позволяет понять принцип ее работы. Смесь после распыления поджигается, а пламя используется для каких-либо целей. Вы можете поставить эту горелку в котел, работающий на любом типе топлива. В принципе, никто не мешает вам сделать котел самостоятельно

Обратите внимание на то, что практически нет испарения при работе – все процессы протекают при низкой температуре, главную роль играет сжатый воздух

Чтобы более эффективно происходило горение, можно сделать систему подогрева, только использовать в ней маломощный ТЭН. В этом случае повысится эффективность, улучшится теплоотдача, пламя будет иметь красивый и ровный факел.

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке.

Круглая печь из листового металла

Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания — трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.

Из металлической трубы с водяным контуром

Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Из газового баллона

Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть.

Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

5 Самодельные горелки Бабингтона

Приобрести изготовленные заводским способом горелки Бабингтона проблематично. Большинство производителей отопительной техники не выпускает такие котлы, а у имеющихся на рынке модификаций стоимость будет сопоставима с лучшими газовыми и твердотопливным моделями. Поэтому большинство домовладельцев изготавливают мазутную горелку своими руками или заказывают ее выполнение опытному мастеру.

Можно найти различные чертежи горелки Бабингтона своими руками, что позволит ознакомиться с принципом работы такого отопителя и изготовить его самостоятельно.

Для выполнения простейшей модели горелки на отработанном масле потребуется следующее:

  • Полый шар или полусфера, из которой будет выполнена рабочая поверхность.
  • Сопло выполняется из металлической трубки длиной не более 200 миллиметров.
  • Медная трубка для топливного тракта диаметром 10 миллиметров.
  • Металлическая или пластиковая трубка, которая отвечает за подачу воздуха.
  • Резьбовые фитинги для соединения трубок подачи топлива и воздуха.

В импровизированной форсунке-полусфере потребуется высверлить калибровочное отверстие малого диаметра. Именно от качества выполнения сопла будет зависеть в последующем эффективность горелки. Потребуется использовать тончайшее сверло, которым выполняется отверстие толщиной не более 0,4 миллиметра.

Выполнение больших по диаметру отверстий приведет к существенному увеличению расхода топлива, при этом ухудшаются показатели эффективности котла. При наличии на форсунке толстых сопел существенно усложняется розжиг горелки, а в последующем сложно поддерживать равномерность горения, котёл будет часто тухнуть, требуя повышенного внимания и постоянного обслуживания.

Выполнив отверстие в форсунке, к шару подводят трубку для подачи воздуха, на которой устанавливается тройник. В него сверху пайкой врезается штуцер, к которому подсоединяется подающая топливо медная магистраль.

Далее монтируют теплонагревающий элемент для подогрева отработки. Внутри полусферы устанавливают электрический ТЭН с терморегулятором. Около нагревателя выполняют несколько витков трубки, отвечающей за подачу топлива. Это позволит подогреть жидкость на 5−10 градусов, улучшив ее сгорание и повысить КПД котла.

Электрический розжиг горелки выполняется на основе одной или двух автомобильных свечей зажигания. Их вкручивают в начале сопла, подключая к электричеству. Также потребуется установить пусковое электрореле, что позволит получить стабильную искру, которая необходима для розжига горелки.

Изготовив своими руками котел Бабингтона, можно использовать в качестве топлива мазут, отработанное масло, биодизель и другие тяжелые продукты нефтепереработки. Автоматический аппарат будет иметь регулятор интенсивности горения, при этом имеется возможность самостоятельного изготовления отопителей мощностью до 30 кВт. Сейчас можно найти многочисленные чертежи горелок Бабингтона, которые отличаются универсальностью и функциональностью использования. Необходимо лишь руководствоваться такой документацией, выполняя отопители в полном соответствии с чертежом и схемой.

Делаем своими руками

Процесс изготовления горелки Бабингтона не очень сложен и при наличии всех необходимых материалов и инструментов займет всего несколько дней, в зависимости от навыков человека.

Для изготовления данного агрегата потребуются следующие материалы:

  • стальная трубка ДУ10,
  • металлический тройник диаметром 50 миллиметров с внутренней резьбой;
  • металлическая сфера (или полусфера) диаметром меньшим 50 миллиметров;
  • медная трубка ДУ10 не менее одного метра длины;
  • металлическое колено ДУ10 с наружной резьбой;
  • сгон диаметром 50 миллиметров с наружной резьбой, длиной не менее 10 сантиметров;

Также потребуется минимальный набор инструментов:

  • угловая шлифовальная машина (болгарка) или ножовка по металлу;
  • перфоратор;
  • специальный патрон для тонких сверл;
  • сверла;
  • сверло диаметром 0,1–0,3 миллиметра;
  • паяльник;

Подготовительный этап

Перед началом сборки необходимо проделать отверстие в сфере (полусфере). Это один из наиболее сложных и ответственных этапов, так как отверстие нужно сделать точно в середине. В противном случае факел горелки будет направлен в сторону, что в свою очередь может негативно сказаться на качестве изделия и на его экономичности.

К тому же, сверление отверстий такого диаметра является сложной задачей, так как тонкие сверла могут ломаться. Поэтому этот процесс надо производить аккуратно и неспешно.

Пошаговая инструкция

горелка Бабингтона

После того, как сфера или полусфера готова, можно приступить к сборке. Она очень проста и состоит из нескольких несложных манипуляций:

  1. Металлический сгон будет играть роль сопла. Он отрезается нужной длины и вкручивается в тройник. После этого в сгоне сбоку сверлится отверстие достаточно большое, чтобы через него можно было поджечь струю.
  2. Сверху тройника ближе к соплу делается отверстие под медную трубку, по которой будет подаваться топливо в устройство.
  3. К медной трубке присоединяется колено для подключения топливной магистрали.
  4. Медной трубкой делается несколько витков (2-3 будет достаточно) вокруг сопла. Их надо делать на некотором расстоянии от сгона. Это позволит подогревать масло до нужной температуры перед его попаданием на сферу.
  5. В сфере с противоположного конца от маленького отверстия сверлится еще одно по внешнему диаметру стальной трубки. Трубка герметично вставляется в сферу. Это необходимо для того, чтобы воздух выходил только через маленькое отверстие, а внутри нее создавалось давление. Если же вместо сферы используется полусфера, то трубка припаивается в месте малого отверстия и герметизируется.
  6. С противоположного конца от сопла в тройник вставляется металлическая трубка со сферой. Она фиксируется в нем.
  7. Таким образом, горелка готова к работе. Осталось только подключить к трубке со сферой компрессор, который будет нагнетать в нее воздух и топливную магистраль к медной трубке.
  8. При желании данную систему можно усовершенствовать, подключив для подачи масла насос. Также можно поставить блок управления датчики контроля. Это сделает данную систему автоматической и более безопасной.
