Измеритель влажности воздуха своими руками: инструктаж по сборке гигрометра

А можно ли обойтись без приборов?

«Народные» способы оценки влажности воздуха

Если говорить про полное отсутствие приборов, то, да, существует парочка методов, правда, очень приблизительной оценки относительной влажности воздуха.

Используют для этих целей обыкновенную свечу. Для проведения «опыта» необходимо полностью исключить сквозняк в помещении, то есть закрыть все окна и двери. Желательно добиться максимально возможной темноты.

Пламя свечи может подсказать об избыточной влажности воздуха.

После того как свеча будет зажжена, следят за ее пламенем.

— Ровное вертикальное пламя с язычком желто-оранжевого цвета и четким границами говорит о нормальном уровне влажности.

— Если пламя «играет», а ареол вокруг язычка принимает малиновый окрас, можно предположить избыточную влажность воздуха.

И на этом – всё…

Второй способ – с использованием стакана охлажденной воды.

Для опыта необходимо набрать стакан обычной воды из-под крана и поместить в холодильник на несколько часов. Требуется, чтобы вода остыла до примерно 5÷6 градусов.

Опыт со стаканом воды

После этого стакан достают, ставят на стол в комнате, где проводится исследование влажности. Сразу следует визуально оценить конденсат, выступивший на его стенках после переноса из холодильника.

Важно, чтобы стакан стоял не ближе 1 метра от окон, стен и отопительных приборов. В таком положении, не допуская сквозняка, его оставляют примерно на 10 минут. После этого можно проводить оценку

После этого можно проводить оценку.

— Если конденсат на внешних стенках высох – это говорит о недостаточной влажности воздуха.

— Конденсат, в принципе, не претерпел особых изменений – влажность можно считать в пределах нормы.

— Конденсат собрался каплями и даже натек на поверхность стола – влажность воздуха в помещении явно повышенная.

Опять же – говорить о точности не приходится. Да и подготовка к опыту, требующая нескольких часов, тоже не привлекает.

Но вообще без приборов иначе и не получится.

Самодельный психрометр из обычного домашнего термометра

Ну а если в распоряжении есть самый обычный стеклянный спиртовой или ртутный термометр, то влажность можно определить с точностью, ничуть не меньшей, чем дают профессиональные приборы.

С помощью обычного термометра модно получить очень точное значение относительной влажности.

Для начала необходимо положить термометр в комнате, где проводится определение влажности, так, чтобы на него не падал прямой солнечный свет. Лучше всего – на столе в затенённом месте ближе к центру помещения. Естественно, сквозняк должен быть исключен. Через 5÷10 минут снимаются и записываются показания температуры в комнате.

После этого колбу термометра обертывают обильно увлажнённой тряпочкой (комнатной температуры!), и кладут на то же место. Спустя 10 минут снимают показания, как для «мокрого» термометра в психрометре. Записывают и их.

Имея на руках два показания термометра, для «сухого» и «мокрого», можно, отыскав психрометрическую таблицу, зайти в нее и определить уровень относительной влажности. А еще лучше – провести более тщательный расчет.

Не пугайтесь, автор не собирается «грузить» вас формулами. Все они уже заложены в предлагаемый вниманию онлайн-калькулятор.

Алгоритм расчета составлен для обычного движения воздуха в доме или квартире, свойственного нормальной работе естественной вентиляции.

В калькуляторе запрашивается еще одна величина – уровень атмосферного давления в миллиметрах ртутного столба. Если есть возможность указать его (дома есть барометр или имеется информация местной метеостанции) – отлично, результаты получатся максимально точными. Если нет, ну что ж, тогда да оставьте нормальное давление, по умолчанию 755 мм рт. ст., и расчет будет вестись от него.

Больше вопросов этот калькулятор вызвать не должен.

Методы проверки гигрометра на точность, от самого простого, до самого точного.

Китайцы народ хитрый, поэтому в целях экономии могут собрать гигрометр даже без датчика влажности. Выявить такую подделку можно просто подышав на гигрометр. Если показания не меняются, то прибор можно сразу выбросить. Если вдруг показания меняются, можно предположить, что он всё же показывает погоду!

а)Протестировать гигрометр на точность, проще, быстрее и с наименьшей погрешностью, можно сравнив его показания с заведомо исправным, желательно лабораторным гигрометром психрометрического типа. Достаточно несколько минут подержать испытуемый и эталонный гигрометры в помещении с сухим воздухом и сравнить показания. Затем повторить опыт с влажным помещением, например в ванной комнате. Также бывают продвинутые увлажнители воздуха со встроенным датчиком влажности. Можно сравнивать и с таким устройством, если вы уверены в правильности его показаний.

б)Заверните гигрометр во влажную тряпочку. Поместите в пакетик. Через час влажность достигнет максимума — 96% и перестанет меняться. Снимите пакет и откалибруйте гигрометр. Если гигрометр механический, просто ослабьте его стрелку, поверните на показание 96% и закрепите на оси. Всё.

в) Точный метод проверки и калибровки гигрометра подручными средствами — это проверка с помощью соли. Приготовьте банку или контейнер с плотной крышкой, в которой уместится гигрометр. Приблизительно на четверть банки наливается насыщенный раствор соли, а над раствором на подставке поместите гигрометр. Закройте крышкой на 8 часов. Через 8 часов влажность в банке будет ровно 75%. Если гигрометр имеет показания больше или меньше, значит верить ему нельзя и он нуждается в калибровке.

В качестве подставки может послужить мыльница, вставленный враспор кусок пенопласта и т.п. Как вариант, можно прилепить гигрометр скотчем к крышке, главное чтобы он не отлепился.

Насыщенный раствор соли проще всего сделать, насыпая в горячую воду соль до тех пор, пока она не перестанет растворяться. Затем остудите раствор до комнатной температуры и уберите всю соль? выпавшую в осадок (ситечком или просто слив с осадка). Насыщенный раствор соли готов. Соль подойдет любая пищевая — мелкая или крупная, каменная или морская.

Приборы для измерения влажности воздуха: виды, принцип работы

Современными производителями выпускаются приборы различного типа действия и вида. Самым древним измерительным устройством считается придуманный Леонардо да Винчи в 1400 году влагомер. Сейчас он практически не используется.

Современные влагомеры называются гигрометры

Представлял он собой аптечные весы, на одну чашу которых ложился кусочек воска, а на другую такое же количество какого-нибудь пористого материала. Недостатком устройства является то, что с его помощью можно контролировать только колебания влажности воздуха.

Мнение эксперта
Чебатков Максим Павлович
Специалист по бытовой техники и её ремонту

Современные влагомеры получили название гигрометров. Это более точные измерительные устройства. Производителями выпускается широкий спектр этих изделий, которые имеют различные принципы работы. Все они служат для измерения относительной влажности воздуха и имеют различную степень погрешности.

Различают гигрометры:

• Волосяные. Их принцип действия основан на изменении длины человеческого волоса, который является главным элементом прибора. В сухих помещениях волос укорачивается, а во влажных удлиняется. Эти колебания длины волоса отображаются на шкале прибора в виде показателя процентного содержания паров влаги в воздухе.
• Психометрические. Их конструкция считается наиболее простой. Состоит она из двух ртутных термометров. Один из них сухой, а второй смоченный. Показатель влажности определяется по таблицы из разницы показаний термометров прибора. В основу работу психометра заложен принцип испарения и поглощения воды. При испарении жидкости со смоченной поверхности одного из термометров происходит потеря энергии и, как следствие, падение температуры. Обратный процесс вызывает повышение влажности воздуха в помещении.

• Весовые. Прибор состоит из насоса и трубочек, наполненных гигроскопическим составом, способным поглощать воздух. С помощью насоса в прибор закачивается воздух, по объёму которого и весу конструкции определяется относительная влажность воздуха.
• Механические (керамические). Принцип работы прибора основан на измерении электрического сопротивления наполнителя прибора. Оно изменяется при колебании относительной влажности воздуха. В качестве наполнителя используется керамическая масса, состоящая из окислов каолина, кремния и глины.
• Электронные. Максимально точный прибор. Принцип действия основан на изменении сопротивляемости хлорида лития, который наносится на специальную стеклянную пластинку.
• Конденсационные. Главным элементом прибора является зеркало, температура которого меняется вместе с колебанием влажности воздуха.

Гигрометр вит – инструкция по применению

Перед тем как повесить прибор на стену на уровне глаз, чтобы было удобно снимать показания, его необходимо подготовить для работы. Начинаются подготовительные работы с распечатки коробки. Все комплектующие должны быть целы, плюс соответствовать перечню паспорта.

Алгоритм использования гигрометра ВИТ:

1. Распечатать коробку, проверить целостность и полноту комплектации. Проверить штамп завода изготовителя о поверке.

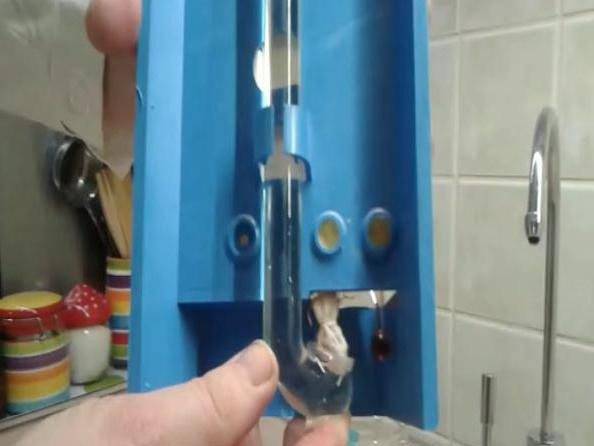

2. Тканевый питатель снять с нижнего резервуара термометра с красноватой жидкостью.
3. Трубку питателя достать из пластикового корпуса, перевернуть и наполнить дистиллированной водой почти доверху.
4. Вставить в корпус, перевернуть в нормальное положение. Часть воды окажется в изгибе питателя, который будет находиться под шариком влажного термометра. Большая часть воды (столб) находится в трубке питателе. Это позволит наполнять гигрометр комнатный водой очень редко.
5. Тканевая полоска должна быть на кончике термометра, а ее второй конец в изгибе питателя, в воде. Термометр вставлять в воду нельзя, так тогда будет измеряться температура воды, а не помещения с учетом испарения. От воды до кончика термометра должно быть от 5 мм.
6. Прикрепить гигрометр на стену, чтобы было легко снимать показания (на высоте лица). Стена должна быть прочной, без вибрации, любых источников нагрева или охлаждения.
7. Для тех, кому нужна влажность до десятых или даже сотых, необходимо измерять скорость аэрации (при помощи крыльчатого У5).
8. Прибор оставляется на стене в спокойном состоянии, пока не примет температуру окружающей среды. Теперь можно снять показания, посчитать разницу и по таблице узнать значение влажности в помещении. Если в паспорте была указана погрешность, ее нужно учитывать, прибавляя или отнимая погрешность прибора.
9. Полученное значение необходимо записать в журнал гигрометра.

Воду комнатной температуры нужно заливать регулярно, но не позже, чем за полчаса до замера.

Важно! Первичная поверка гигрометров проводится заводом изготовителем, последующие пользователем – не реже, чем каждые два года

Где купить гигрометр

Чтобы купить гигрометры вит достаточно обратиться к поставщику лабораторной техники или посуды, т.е. к нам, компании Стимул. Обычно у них есть из чего выбрать (купить гигрометр отечественного производства или иностранного, с поверкой или калибровкой и другие виды).

Как пользоваться гигрометром психрометрическим

В зависимости от механизма действия, выделяют несколько видов психрометров:

Его работа основана на естественной способности человеческого волоса изменять долину в зависимости от уровня влаги.

Основан на получении ответа от специального механизма, состоящего из зеркала, на котором образуется конденсат от воздействия влаги.

Его показания зависят от количества водяного пара.

Его функционирование основано на наличии двух термометров, и измерении разницы тех показаний, которые они предоставляют. Для получения данных об уровне влажности воздуха внутри помещения используется этот вид психрометра.

Способ, как пользоваться психрометрическим гигрометром, достаточно прост. В его основе лежит наблюдение за двумя термометрами, один из которых сухой, второй – увлажненный. Они постоянно измеряют температуру окружающей среды, при этом второй термометр увлажняется при помощи обычной дистиллированной воды. Он показывает различные значения, и на основе разницы показаний вычисляется уровень влажности воздуха в помещении.

Примитивный психрометр для домашнего использования предусматривает определение значений уровня влажности по специальной таблице, в которой указаны соответствующие показатели температуры. Современные, электронные, модели, самостоятельно высчитывают эти значения и выводят их на жидкокристаллический экран. Кроме того, они могут указывать уровень атмосферного давления, а также информировать пользователя о нарушении микроклимата в помещении, чтобы предпринять меры по урегулированию обстановки

Особенно важно это для создания комфортного микроклимата детской комнаты

Наиболее популярными современными моделями психрометрического гигрометра являются ВИТ-1 и ВИТ-2. Чтобы иметь представление об их функционировании, необходимо ознакомиться с подробной инструкцией по их использованию.

Меры безопасности

Начнем рассмотрение инструкции по применению гигрометра психрометрического ВИТ-1 с рассмотрения тех мер, которые позволят избежать опасностей при работе с данным устройством. Во время монтажа и эксплуатации прибор не должен подвергаться резким ударам; нельзя протирать различными химическими жидкостями шкалы термометров и психрометрическую таблицу; перегревать термометры свыше 45оС, что может привести к разрушению их резервуаров.

Гигрометры психрометрические ВИТ-1 и ВИТ-2 отличаются в данном случае по температуре нагрева, для последнего устройства она не должна превышать 60оС. Также оно вместо дистиллированной воды содержит толуол, который при разрушении составляющих устройств гигрометра необходимо удалять горячей водой с СМС, поскольку он представляет собой токсичное и огнеопасное вещество.

Методы проверки гигрометра на точность, от самого простого, до самого точного.

Китайцы народ хитрый, поэтому в целях экономии могут собрать гигрометр даже без датчика влажности. Выявить такую подделку можно просто подышав на гигрометр. Если показания не меняются, то прибор можно сразу выбросить. Если вдруг показания меняются, можно предположить, что он всё же показывает погоду!

Итак, способы проверки гигрометра:

а) Протестировать гигрометр на точность, проще, быстрее и с наименьшей погрешностью, можно сравнив его показания с заведомо исправным, желательно лабораторным гигрометром психрометрического типа. Достаточно несколько минут подержать испытуемый и эталонный гигрометры в помещении с сухим воздухом и сравнить показания. Затем повторить опыт с влажным помещением, например в ванной комнате.
Также бывают продвинутые увлажнители воздуха со встроенным датчиком влажности. Можно сравнивать и с таким устройством, если вы уверены в правильности его показаний.

б) Заверните гигрометр во влажную тряпочку. Поместите в пакетик. Через час влажность достигнет максимума — 96% и перестанет меняться. Снимите пакет и откалибруйте гигрометр. Если гигрометр механический, просто ослабьте его стрелку, поверните на показание 96% и закрепите на оси. Всё.

в) Точный метод проверки и калибровки гигрометра подручными средствами — это проверка с помощью соли.
Приготовьте банку или контейнер с плотной крышкой, в которой уместится гигрометр. Приблизительно на четверть банки наливается насыщенный раствор соли, а над раствором на подставке поместите гигрометр. Закройте крышкой на 8 часов. Через 8 часов влажность в банке будет ровно 75%. Если гигрометр имеет показания больше или меньше, значит верить ему нельзя и он нуждается в калибровке.

В качестве подставки может послужить мыльница, вставленный враспор кусок пенопласта и т.п. Как вариант, можно прилепить гигрометр скотчем к крышке, главное чтобы он не отлепился.

Насыщенный раствор соли проще всего сделать, насыпая в горячую воду соль до тех пор, пока она не перестанет растворяться. Затем остудите раствор до комнатной температуры и уберите всю соль, выпавшую в осадок (ситечком или просто слив с осадка). Насыщенный раствор соли готов. Соль подойдет любая пищевая — мелкая или крупная, каменная или морская.

Изготовление датчика влажности почвы своими руками на Arduino

Разумеется, сам сенсор изготавливать не нужно, эта деталь давно и успешно выпускается нашими друзьями из Поднебесной и стоит относительно недорого. Речь пойдет об интеграции датчика в систему управления для теплицы или балконной грядки.

Типичный пример: комплект FC-28.

Представляет собой емкостной детектор, соединенный с платой компаратора, выполненной на микросхеме LM393. В схеме присутствует потенциометр, с помощью которого можно произвести калибровку и задать условия для срабатывания датчика. Принципиальная схема устройства на иллюстрации:

Прибор не предназначен для мониторинга текущей влажности земли: его задача дать сигнал для включения системы автоматического полива. При достижении откалиброванного резистором порога сухости почвы, логический «0» на выходе компаратора меняется на «1» (контакт D0). Контроллер получает сигнал и дает команду исполнительному механизму полива.

В принципе, разработчик предусмотрел возможность снятия показаний для отображения на текстовом табло. Для этого используется аналоговый сигнал (A0) со схемы управления. Это не основной режим, но оператор всегда может увидеть влажность почвы в процентах.

Питание комплекта осуществляется с помощью источника 5 вольт с током до 35 мА. Это может быть блок питания или комплект батареек. Подойдет любая версия Arduino: например, UNO.

Схема может быть расширена датчиком уровня воды, световой и звуковой сигнализацией. Источником водоснабжения служит помпа, соединенная с контролируемым резервуаром. Типовая блок-схема готовой системы полива на емкостном датчике влажности представлена на иллюстрации:

Если запрограммировать контроллер Arduino на несколько грядок, можно применять систему на больших территориях: поле, теплица и пр.

Самодельный гигрометр — Домашнему мастеру — Сборник — Познавательный Интернет-журнал «Умеха

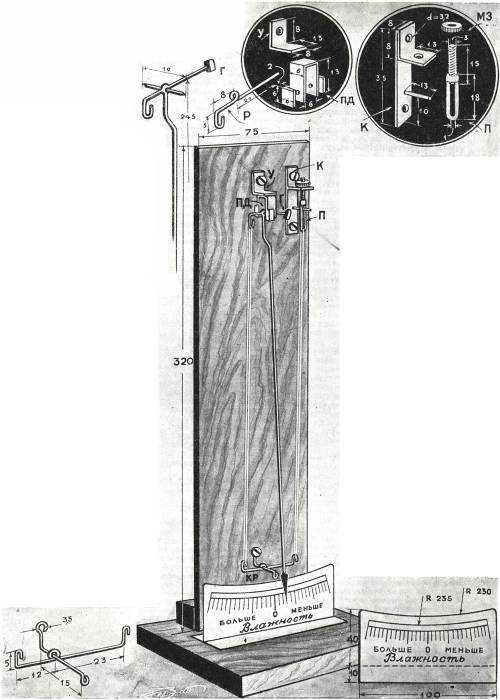

Наш гигрометр — прибор для определения влажности — очень прост в изготовлении.

Основанием служит дощечка размером 80х125 мм, толщиною 15мм. При помощи планки размером 20х20х75 к основанию крепится вертикальная стойка из фанеры размером 320х75 мм. В стойке просверлите четыре отверстия для крепления подшипника со стрелой, кронштейна и подвижного коромысла.

Из латунной или железной полоски толщиной 0,5—0,8 мм, шириной 8 мм изготовьте кронштейн К под натяжной винт, просверлите отверстия и на расстоянии 25 мм от верхней кромки припаяйте штырек из проволоки или гвоздя длиной 13 мм, диаметром 0,8—1 мм. Предварительно в кронштейне надо просверлить отверстие под штырек соответствующего диаметра.

Подберите 3-миллиметровый винт с круглой гайкой длиной 15 мм, без головки. Конец винта запилите с двух сторон, к пропилу припаяйте петлю П из миллиметровой проволоки. Просуньте винт в отверстие кронштейна так, чтобы штырек входил внутрь петли, и наверните гайку. Прикрепите кронштейн к стойке двумя болтиками. При повороте гайки винт с петлей будет подниматься и опускаться.

Стрелка изготовляется из медной эмалированной проволоки диаметром 0,6—0,8 мм. Чтобы провод выпрямить, его нужно слегка потянуть. Длина заготовки для стрелки 255 мм. Ось сделайте из тонкого гвоздя или проволоки от скрепки. Длина оси 10 мм. Концы обязательно заточите. Согните из проволоки рычаг Р. Очистив один конец проволоки для стрелки от эмали, согните петельку и наденьте вместе с рычагом на середину оси. Место соединения аккуратно пропаяйте. Из жести от консервной банки или такой же толщины латуни сделайте подшипник ПД. Из полоски, из которой изготовлялся кронштейн, согните угольник У, припаяйте к нему подшипник и укрепите на стойке болтиком.

Нижнее коромысло КР с осью делается из проволоки. Большая петля оси,загибается под крепежный болт, а малую петлю согните после того, как наденете коромысло на ось. Затем ось с коромыслом крепится на стойке.

Конец проволоки-стрелки надо расплющить и подрезать, чтобы получилось острие. На конце рычага стрелки укрепите небольшой свинцовый грузик Г и вложите ось в отверстия подшипника. Проверьте, свободно ли качается стрелка. Так как при таком положении конец стрелки будет цеплять за нижнее коромысло, нужно стрелку изогнуть, отступя на 10—15 мм от оси. Теперь отрегулируйте величину груза. При нормальном грузе острие стрелки отклонится влево от вертикального положения на 50—55 мм.

Довернув гайку до середины установочного винта, натяните две нити из искусственного шелка между петлей и правым крючком коромысла, так чтобы коромысло оказалось в горизонтальном положении. Другие две нити натяните между левым крючком коромысла и крючком рычага. Стрелка в этом случае должна оказаться в вертикальном положении. Установку на «ноль» производите натяжным винтом.

Из куска плотной бумаги (ватмана) вырежьте шкалу и расчертите ее. По размеру шкалы вырежьте второй кусок и склейте их. К отогнутым краям снизу подклейте полоску из такой же бумаги и установите готовую шкалу на основание прибора на клею или приколите канцелярскими кнопками. Натяжным винтом установите стрелку на «ноль». При повышении влажности она отклонится влево, при понижении — вправо.

Рисунки Ф. Завалова

umeha.3dn.ru

Обзор и технические характеристики

Начнём наш обзор с самых простых устройств, постепенно переходя к более сложным приборам.

На сегодняшний день это самая распространённая модель терморегуляторов. Этот прибор не только контролирует влажность и температуру, но и следит за переворачиванием яиц в лотках. Этот небольшой прибор с датчиком температуры, станет незаменимым помощником в инкубаторном выведении цыплят.

Устройство отлично выдерживает перепады напряжения и работает практически в любых условиях. Терморегулятор оборудован цифровым дисплеем, на который выводится вся нужная вам информация.

Цена такого многофункционального устройства, варьируется от 2500 до 3000 рублей.

Цифровой гигрометр

Очень практичная и простая в эксплуатации модель. Это устройство с датчиком температуры и измерителем влажности, обладает выносным табло. Внутри устанавливается только датчик, дисплей можно расположить снаружи, в любом удобном месте. Длина выносного провода – один метр. Устройство может работать в температурном диапазоне от -40 до +70 градусов. Точность показаний при этом остаётся неизменной.

Стоимость гигрометра всего 600 рублей. Но кроме контроля за влажностью и температурой, никакими дополнительными функциями прибор не обладает.

Помимо обычных приборов, в инкубаторах можно использовать ПИД-регуляторы. Это более функциональные приборы, которые обеспечивают более точную настройку нагревательных приборов и потребляемых мощностей. Соответственно они более экономичны в эксплуатации.

Это корейская модель термостата, оборудованного ПИД-регулятором. Устройство оснащено двумя дисплеями, на которые выводятся заданные параметры и состояние в реальном времени. Измеряющие импульсы подаются каждые 100 миллисекунд, это служит гарантией большой точности показаний.

Цена этого прибора составляет 3500 рублей.

Эти ПИД-регуляторы не предназначены специально для инкубаторов, но отлично справляются с функцией температурного контроля. Это устройство с датчиком температуры, используется в основном в промышленных целях, но фермеры уже давно нашли ему своё применение. Прибор оборудован встроенным таймером и отличается филигранной точностью в показаниях.

Цена устройства от 4000 рублей, в зависимости от модели.

Термостаты

В процессе выбора контролирующих устройств, вы можете столкнуться с таким понятием, как термостат. По сути, это симбиоз терморегулятора и нагревательного прибора. Эти устройства отлично подходят для больших инкубаторов, например, сделанных из холодильника. Использование этих приспособлений для самодельных инкубаторов маленького размера не рекомендуется, поскольку будет очень энергозатратным.

Стоимость этих приборов варьируется в пределах 2000–3000 рублей.

Теперь поговорим о том, где купить эти измерительные приборы. Для этого можно воспользоваться интернетом и заказать понравившееся устройство. А можно посетить любой магазин, торгующий контрольно-измерительными приборами.

Психрометр — устройство, принцип работы

Влажность воздуха в квартире — один из основных показателей домашнего микроклимата. Слишком высокое или низкое содержание влаги в воздухе может доставить дискомфорт и негативно сказаться на самочувствии.

Влажность воздуха — это показатель содержания водяного пара в воздухе. Влажность домашнего воздуха меняется в зависимости от погодных условий и процессов жизнедеятельности людей.

Без специальной аппаратуры определить относительный точный уровень влажности воздуха сложно. Однако не соответствующую норме концентрацию влаги можно определить по сухости кожи и слизистых или скоплению конденсата (точка росы) на окнах и зеркальных поверхностях.

Относительная влажность — содержание водяного пара в воздухе и его взаимодействие с температурой воздуха.

Прибор для измерения влажности воздуха называется гигрометр.

Гигрометр бывает нескольких видов:

• волосяной,
• пленочный,
• весовой,
• конденсационный,
• психрометрический,
• электронный.

Психрометрический гигрометр

Психрометр основан на взаимодействии между собой «сухого» и «влажного» термометров. В приборе установлены два градусника с подкрашенными жидкостями (красного и синего цветов). Одна из этих трубок обмотана хлопчатобумажной тканью, конец которой погружен в резервуар с раствором. Ткань намокает, а затем влага начинает испаряться, тем самым охлаждая «влажный» термометр. Чем ниже влажность воздуха в помещении, тем ниже будут показания термометра.

Чтобы высчитать процент влажности воздуха на психрометре, следует в таблице на приборе найти значение температуры воздуха согласно показаниям градусника и найти разницу значений на пересечении показателей.

Психрометры бывают нескольких видов:

• стационарный. Включает два градусника (сухой и влажный). Работает по принципу, описанному выше. Процент влажности воздуха рассчитывается по таблице.
• аспирационный. От стационарного отличается лишь наличием специального вентилятора, который служит для обдува термометров поступающим потоком воздуха, тем самым ускоряя процесс измерения влажности воздуха.
• дистанционный. Этот психрометр бывает двух видов: манометрическим и электрическим. Вместо ртутных или спиртовых градусников имеет кремниевые датчики. Однако, как и в первых двух случаях, один из датчиков остается сухим, второй — влажным.

Работа психрометра основана на степени охлаждения испарением резервуара «смоченного» термометра при балансе теплообмена и зависящей от количества влаги в вентилируемом потоке воздуха постоянной скорости.

По температуре «смоченного» термометра и температуре воздуха определяют относительную влажность.

Психрометр состоит из двух основных частей — головки 1 и термодержателя 3 (рис. 1).

Внутри головки располагается аспирационное устройство, состоящее из заводного механизма, ключа 2 и вентилятора для психрометра МВ-4-2М; в психрометре М-34-М используется электродвигатель с вентилятором, подключаемый к сети переменного тока напряжением 220 В.

На термодержателе 3 установлены термометры 4, один из которых «смоченный», а другой служит для измерения температуры воздуха.

Термометры защищены от воздействия солнечной радиации как сбоку — планками 5, так и снизу — трубочками 6.

В нижней части термодержателя расположено устройство для регулирования скорости аспирации. Оно состоит из клапана 8, имеющего форму конуса и подпружиненного винта 7. При повороте винта перекрывается определенная часть сечения трубки 9, что приводит к изменению скорости аспирации.

Регулировка скорости до заданной величины проводится на заводе и при необходимости в бюро поверки.

Рис. 1. Схема аспирационного психрометра МВ-4-2М

При вращении вентилятора в прибор всасывается воздух, который обтекает резервуары термометров, проходит по трубке 9 к вентилятору и выбрасывается наружу через прорези в аспирационной головке. К психрометру прилагаются: пипетка для смачивания, состоящая из стеклянной трубочки, вставленной в резиновый баллон с зажимом; щиток (ветрозащита) для защиты аспиратора от влияния ветра; металлический крючок для подвешивания прибора за шарик на аспирационной головке, поверочные свидетельства к термометрам и паспорт. Для вычисления влажности по показаниям термометров используют психрометрические таблицы или вычисляют по формуле. Формулы и вспомогательные таблицы для вычисления абсолютной и относительной влажности представлены в приложении 1

Что такое психрометр?

Так называется специальный прибор, предназначением которого является проведение замеров воздушных параметров

Чаще всего это приспособление используется для измерения влажности воздуха – показателя очень важного для эффективной работы инкубатора. В основе действия прибора лежит физическое свойство воды к испарению

В результате этого возникает разность показаний температуры на сухом градуснике и том, который погружен во влажную среду. Относительную влажность определяют по таблице — ее значение находится на пересечении показаний пары термометров, или как их ещё называют — градусников.

Подведем итоги

Как недостаток, так и избыток водных испарений в атмосфере неблагоприятно сказывается на общем состоянии и здоровье людей. Особенно часто подобные проблемы возникают в условиях городской квартиры. Их вполне можно устранить с помощью специальных увлажнителей или осушителей. Однако чтобы не сделать ситуацию хуже, предварительно следует выяснить уровень содержания влаги. Тут приходит на помощь приспособление для измерения влажности, который называется гигрометром.

Гигрометры бывают двух типов: механические и цифровые. Первые не так точны, однако дешевы и надежны. Вторые удобны тем, что имеют несколько функций одновременно, однако дороже стоят и не так надежны. Тем не менее, среди обоих типов устройства можно подобрать качественную, точную и недорогую модель.
