Как из одной розетки сделать две и как правильно провести розетку от розетки

Установка розетки с заземлением

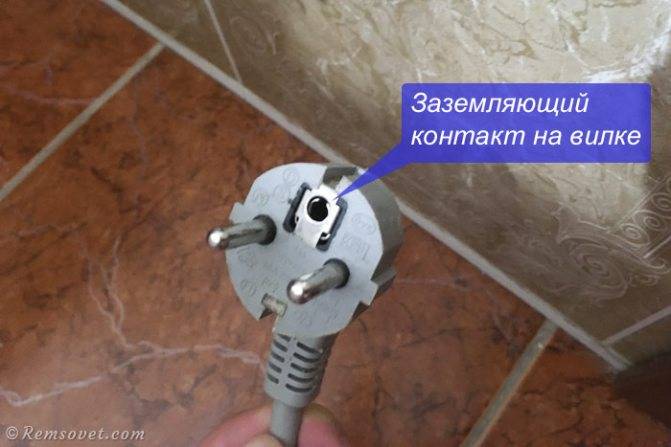

Розетка с заземлением устанавливается аналогично простым розеткам, единственным исключением является то, что к данному типу электротехнических устройств подводится и подключается жила заземления.

Соответственно для установки простой розетки 220В нам достаточно двужильного кабеля (как в примерах выше), а для розетки с заземлением необходим – трёхжильный.

Розетки с заземлением также могут быть внутренними и наружными и иметь разное количество гнёзд.

Розетки с заземлением необходимы при подключении любой мощной техники, а также техники, обладающей электронными системами контроля и управления: электрические духовки, варочные панели, современные холодильники, стационарные компьютеры, LED-телевизоры. Также заземления требует техника, рабочий цикл которой непосредственно связан с водой: стиральные и посудомоечные машины, водонагревательные котлы и т.п. Вилки таких устройств имеют специальный заземляющий контакт:

Ниже рассмотрен пример подключения двойной розетки с заземлением «Этюд» производителя Schneider Electric:

Шаг 1.

Снимаем декоративную панель:

На фото ниже представлены места крепления жил питающего кабеля и болты для их фиксации:

Шаг 2.

С помощью индикаторной отвёртки убеждаемся в отсутствии напряжения на кабеле:

Шаг 3.

Подключаем кабель к розетке и тщательно фиксируем его жилы:

Шаг 4.

Устанавливаем розетку в подрозетник и фиксируем её:

Шаг 5.

Устанавливаем декоративную панель розетки обратно:

Групповые цепи квартиры

В квартирах рекомендовано разделять цепи электропроводки на (минимум) три группы: группа штепсельных розеток комнат, группу света, и группу розеток кухни с коридором.

Если в ванной комнате есть розетки в третьей зоне необходимо предусмотреть установку УЗО с током отсечки 30 мА.

Для квартир с электроплитами, предусматривается отдельная группа электропитания для плиты (п.14.12 СП31.110.2003).

В нормативах, указано, что в отдельных случаях, можно снизить количество групп квартиры до 2-х и сделать смешанное электропитания освещения и розеток, разделив квартиру на жилые комнаты и кухню с коридором.

Порядок крепления подрозетника

Двойной подрозетник с подведенными к нему электрическими проводами прикрепляется к розетке посредством держателей, расположенных на боковых гранях. Эти приспособления не всегда входят в комплект устройства, и в таком случае их нужно приобретать отдельно. Существуют также модели без фиксирующих лапок, которые привинчиваются к розетке и стене с помощью шурупов.

Чтобы обеспечить высокую надежность крепления, лучше дополнительно воспользоваться цементным раствором или алебастром. Дело в том, что двойной подрозетник испытывает сильную нагрузку, и крепления устройства могут ослабевать и расшатываться в процессе его эксплуатации. Это приводит к вываливанию подрозетников с оголением проводов и возникновению опасных аварийных ситуаций.

Смешайте сухой алебастр с водой, чтобы получить густую однородную массу, напоминающую по консистенции сметану. Лучше всего разводить раствор небольшими порциями, работать с которыми будет более удобно. Поместите материал в то место, где подрозетник будет соприкасаться со стеной. Для обеспечения хорошего схватывания смеси с поверхностью предварительно смочите внутренние края ниши водой. Примерно через 20-30 минут после нанесения алебастра можно приступать к установке внутренней части устройства. Поместите «стакан» в подготовленную нишу, хорошо прижмите и выровняйте его положение, используя уровень и молоток.

Если между подрозетником и стеной образовались щели, заполните их остатками алебастра. Снимите ножом наплывы, пока гипс не обрел абсолютную прочность. Разместите в правильном положении розетку и, убедившись, что устройство находится в окончательном положении, закрепите его с использованием винтов. Если нужно скорректировать уровень, воспользуйтесь круглогубцами.

Остается только приложить сверху лицевую панель и зажать ее при помощи шурупов. Корпус будет закрывать неприглядную часть розетки и защищать ее от возможных повреждений. Как только розетка будет полностью установлена, включите автоматы на щитке и проверьте работу электрооборудования. Начать тестирование лучше с подключения небольших по мощности приборов, например, малогабаритной бытовой техники или настольной лампы. Это позволит системе набрать оптимальную мощность для работы в более серьезных условиях, а также избежать серьезных последствий при наличии ошибок в процессе установки розетки.

Вмазывние («приморозка») электрокабелей

Смачиваем углубления для подразетников водой, подготавливаем подразетники для установки (выламываем перфорации для кабелей), разводим алебастр,по уровню выставляем подразетники «приморозив» их разведенным алебастром. Кабель также закрепляем алебастром через 30-50 см. После застывания алебастры (2-3 минуты) штробы и подразетники  можно заделывать гипсовой штукатуркой.

Несколько дополнений

  1. Соединение старых аллюминиевых проводов с новыми медными делайте через  соединительные  электро клемники.
  2. Концы многопроволочных  жил обжимаются гильзой при помощи специальных  клещей. Возможна скрутка многопроволочных жил с последующей пропайкой скрутки.
  3. При установке подразетников под «фартук» из плитки на кухне, следите, чтобы подразетники торчали из стены на толщину плитки с раствором (8-10 мм).
  4. Перед укладкой электрокабелей, а также после их «приморозки» алебастром замерьте сопротивление изоляции электрокабеля. Они должны совпадать и быть в пределах указанных в таблице ниже.

Измеряется сопротивление изоляции для квартирной электропроводки, Омметром с выходным  Напряжением 500 Вольт, при температуре не ниже +5°. И как видно из таблицы не должно быть меньше 0,5 МОм.

На этом про разделение электропроводки на группы всё! Успехов Вам, в ваших начинаниях!

Специально для сайта: Все про ремонт квартиры

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

  • новая точка, удаленная от существующей на пару метров;
  • сдвоенная модель вместо одинарной;
  • целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам.

Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Последствия

Мало-мальски разбирающемуся в электротехнике человеку станет ясно, что вывести розетку от выключателя, не меняя электрического монтажа этих коммутационных аппаратов, нельзя. Любые бытовые приборы будут полноценно работать только на двух потенциалах – фазном и нулевом. А в выключателях имеется только фаза, они никак не могут обеспечить подачу нуля на розетку.

Параллельная схема подключения розетки и выключателя даст нам в итоге такую картину. Каждый раз, как только вы включите в сеть бытовой прибор, ток будет протекать через осветительный прибор и лампочка загорится. Такая схема нежелательна по следующим причинам:

  • Одновременно будут работать два потребителя (светильник и бытовой прибор), это может привести к перегреву проводов. А вы знаете, что любой дополнительный нагрев электрической сети – это уже причина для аварийной ситуации.
  • Мощные приборы (более 500 ватт) подключать по такой схеме нельзя, так как через лампу в светильнике будет протекать повышенный ток, что повлечёт выход её из работы (перегорит).
  • В момент подключения потребителей в сети возможна посадка напряжения. В этом случае могут отключиться другие бытовые приборы, например, холодильник.

Попробуем всё-таки разобраться, какие есть выходы из этой ситуации.

Способы подключения

Можно соединять розетки последовательно, параллельно или кольцом. Чтобы достичь оптимального соотношения цены и качества, применяют разные методы соединения, учитывая мощность тип электроприборов.

Выбор конкретного способа зависит от финансовых возможностей. Лучше не экономить на элементах сети, услугах профессионалов. Пусть в квартире, доме или на даче не будет мебели, но проводка должна быть качественной.

Параллельное соединение

Суть метода: к каждой точке доступа проведен отдельный провод. Как правило, его подводят от распределительного щитка комнаты, но для особо мощных приборов лучше присоединить точку доступа электричества напрямую к щитку.

Преимущества:

параллельное подключение розеток предполагает, что при выходе из строя одного из элементов сети остальные будут работать дальше, так как не зависят от него. Данный способ позволяет питать самые мощные приборы, тогда как последовательное соединение розеток создает ограничение по нагрузке на каждую точку блока.

Недостатки метода:

  • Затраты выше. В небольшой квартире это не сильно отражается на бюджете, а при создании сети крупного дома параллельное соединение розеток ощутимо повышает стоимость проекта. Стоит учитывать не только цену самих кабелей, но и стоимость работы электриков.
  • Перегорание центрального контакта, который подводится к распределительной коробке, выведет из строя все подсоединенные розетки.

При использовании параллельного метода желательно не допускать соединение проводов, каждая линия должна быть цельным кабелем. Если технически это невозможно, стоит использовать специальные перемычки.

Шлейфовое соединение

Суть метода: соединение двух розеток и более между собой. К первой точке прокладывается провод от щитка или распределительной коробки, а от её контактов устанавливается перемычка на контакты второй и так до последнего устройства. Способ применяется для установки блоков розеток, перемещения точки доступа к сети в другое место.

Преимущество метода – небольшой расход провода. Подключение розеток шлейфом занимает у специалистов меньше времени. Недостатки способа:

  • Правилами безопасности запрещено подключение к электрической розетке, подведенной подобным способ, мощных устройств. Их длительная работа приведет к перегреву проводов. Если установлена качественная автоматика, на объекте просто пропадет электричество. В противном случае возникнет пожар.
  • Опытные электрики говорят, что соединение розеток шлейфом — одна из самых сложных задач, которая может встретиться при создании домашней проводки. Работа требует аккуратности и четкого понимания того, что вы делаете.

Соединять розетки шлейфом стоит в случаях, когда нужно создать розеточный блок для маломощных устройств: осветительных приборов, телевизора, зарядки для ноутбука и пр.

Кольцевое соединение

Суть метода: от главного щитка прокладывается основной кабель по всей квартире и возвращается обратно — создается кольцо. От этой магистрали создаются ответвления к распределительным коробкам. От них также делаются кольца, уже в отдельных комнатах, к которым подключаются розетки. Для России такая схема непривычна, используется редко

Преимущество метода в том, что если провод перегорает, сеть все рано работает, ток поступает с другой стороны. Но расход кабеля в такой схеме — самый высокий.

Комбинирование методов

В чистом виде параллельное или последовательное соединение используют редко. Незачем в квартире или на территории дачного домика всюду создавать точки доступа, способные вынести высокие нагрузки. Такие траты рациональны только в случае, если владельцу вдруг захочется поменять ванную с гостиной местами.

Суть способа: основной кабель подключается к распределительной коробке комнаты. От неё к самой крайней точке доступа подводится кабель, а от этой точки доступа — провод к остальным приборам.

Преимущества метода:

  • повышает надежность системы, в которой используются шлейфовые соединения;
  • экономия проводника.

Недостаток метода в большом количестве перемычек, скруток проводов. Нужно тщательно рассчитывать проводку, чтобы знать, какие приборы можно подключать в комнате, а какие не стоит.

Последовательность монтажа двойной розетки

Еще до установки надо учесть, где будет ставиться оборудование. Например, двойная наружная розетка приобретается только со специальной защитной крышкой, которая предохраняет от попадания влаги, мусора или пыли. После ряда подготовительных работ надо разобрать корпус, сняв декоративную часть и рабочую (накладная лицевая крышка крепится в последнюю очередь). Для этого следует раскрутить винты, убрать лицевую часть, оставив рабочую рамку. При помощи острого ножа провода оголяются на 20 см (или разрезается двойная изоляционная оболочка).

Далее выполняется подключение двух розеток, для первой необходимо 6 проводов, а для второй можно использовать шлейф, в составе которого есть 3 основных кабеля.

Схема работы будет такая: первая розетка принимает передаваемое напряжение, после чего по шлейфу дает его второй, параллельно установленной.

Винты затягиваются отверткой, проверяется ровность установки рабочей части. Следующим этапом является установка декоративной накладки, которая защелкивается на специальные лапки. Электричество подключается, проверяется работоспособность оборудования и уровень напряжения.

Двойная с заземлением розетка отличается от одинарной использованием специального шлейфа. Это обеспечивает параллельное подключение проводов и должную работу розетки.

Комбинированная электропроводка

Комбинированная электропроводка

Этот метод применяется, когда из одной электророзетки нужно подключать еще дополнительные, а сверлить стены нельзя. Порядок монтажа и подсоединения проводов в таком случае следующий:

  • Отключение электричества. Нужно обесточить всю квартиру либо помещение, в котором будут проводиться работы. С помощью тестера нужно убедиться, что напряжения нет.
  • Удаление защитной крышки с основной точки питания.
  • Извлечение розетки путем ослабления удерживающих контактов.
  • Подсоединение проводов к новой точке питания.
  • Далее проверяется, не будет ли ограничитель передавливать провода. Если он мешает кабелям, нужно аккуратно отколоть небольшой кусок с подрозетника или стены под размер провода.
  • Установка розетки на место.
  • Создание отверстия в декоративной крышке для провода.
  • Установка крышки.

Двойные и тройные розетки

Подключение электророзеток производится уже после того, как выбрано для нее место, проложен туда провод и смонтированы подразеточные коробки. После этого отключают автомат или выкручивают пробки, чтобы снять напряжение, и проверяют его отсутствие. Затем зачищают провод. И только после этого производят подключение. Жилы можно просто завести в клеммы или загнуть их концы в виде колец небольшого диаметра. Если происходит подключение розетки с заземлением, то третью, заземляющую жилу необходимо подсоединить к определенной клемме. Перед этим стоит убедиться в том, что она именно заземляющая. На последнем этапе электророзетку устанавливают в подрозетник и прикручивают крышку.

При подключении двойной или тройной электророзетки, правильно будет подсоединить жилы к разным пластинкам, проводящим ток, а не к одной. На вопрос, как подключить розетку с заземлением, можно ответить – аналогично описанному выше. Заземляющая жила также подсоединяется к заземляющей клемме.

Для трехфазной розетки прокладывают отдельный четырехжильный провод и дополнительно устанавливают автоматический выключатель.

При возникает вопрос о том, какой способ подключения розеток выбрать. Можно подключить каждую розетку к отдельной линии электропроводки, а можно подключить несколько розеток к одной линии, выполнив подключение розеток шлейфом. В данной статье рассмотрим случаи, когда можно применить способ соединения розеток шлейфом

. Также приведем преимущества и недостатки данного способа подключения розеток.

Соединение розеток шлейфом предусматривает подключение нескольких штепсельных розеток к одной линии электропроводки. В данном случае линия проводки подключается к первой розетке, от первой розетки провод идет ко второй, от второй к третьей и т.д. Существенный недостаток данного способа подключения розеток — это его ненадежность. Приведем пример, который покажет, в чем заключается ненадежность данного способа соединения.

Три розетки соединены шлейфом, при этом от первой розетки идет провод ко второй, а от второй к третьей. На розетках есть две пары контактов, то есть питающий провод подключается к одним контактам, а провод, питающий следующую розетку, подключается ко вторым контактам розетки.

Вы включаете в третью розетку обогреватель, который потребляет ток величиной в десять ампер. При этом ток течет по пути: третья розетка — вторая розетка — первая розетка — линия электропроводки. Первая и вторая розетка остаются свободными, то есть в них в данный момент не включены бытовые электроприборы. Но по ним течет ток, который потребляет электроприбор, включенный в третью розетку.

Если включить во вторую розетку еще один обогреватель, то по ней будет протекать суммарный ток, то есть двадцать ампер. Кроме того, данный ток будет протекать и через первую розетку. Как правило, штепсельная розетка рассчитана на номинальный ток в 16 ампер. Следовательно, первая и вторая розетки могут повредиться, так как по ним будет протекать ток, который выше номинального значения.

Исходя из вышесказанного, можно сделать вывод о том, что применение способа соединения розеток шлейфом допускается в том случае, когда суммарная нагрузка подключаемых розеток будет невелика, то есть не выше номинального значения одной из розеток.

Например, в одном помещении необходимо установить шесть штепсельных розеток для подключения компьютеров. В данном случае суммарная потребляемая мощность невелика. То есть, при одновременной работе всех компьютеров ток нагрузки, который протекает по всем розеткам, будет небольшим. В данном случае преимущество данного способа соединения розеток заключается в экономии средств на прокладку электропроводки, так как для питания розеток достаточно провести одну линию электропроводки, установить один , а также запитать остальные розетки от первой. Но при этом следует помнить о том, что снижается надежность схемы электропроводки.

Если необходимо установить несколько розеток, в которые будут подключены мощные бытовые электроприборы, то подключение каждой розетки следует выполнить к отдельным линиям электропроводки. В данном случае будет потрачено больше средств, но схема подключения розеток будет надежной.

Специфика параллельного подключения

Особенность параллельной схемы подключения розеток, иначе называемой “звездой”, заключается в отдельном подсоединении к щитку каждой розетки.

Третье вполне обоснованное название “бескоробочная”, т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Один из вариантов параллельной схемы демонстрирует подборка фото:

Галерея изображений

Фото из

Шаг 1: Скрытая прокладка кабеля по параллельной схеме

Шаг 2: Подготовка спаренного подрозетника к установке

Шаг 3: Крепление подрозетников в подготовленной стене

Шаг 4: Выравнивание стены вокруг установленных подрозетников

Шаг 5: Удаление общей изоляции кабеля

Шаг 6: Удаление изоляции с ноля, фазы и земли

Шаг 7: Параллельная установка розеток

Шаг 8: Установка и фиксация общей лицевой панели

Плюс “звезды” в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для “Умного дома”, например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения, чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

  • «фаза» – провода с белым оттенком;
  • «нуль» – изоляция окрашена в синий цвет;
  • «заземление» – оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

  1. С розетки снимают пластиковую защитную крышку.
  2. Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
  3. Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
  4. Гнезда с уложенными проводами плотно затягивают винтами.
  5. Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

При подключении розеточных блоков все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты – не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Двойные и тройные розетки, набранные из ординарных

Смысл такого подключения в том, что от распределительной коробки к одной из розеток подходят фазный и нулевой провода, а от ее клемм следующим проводом подключается третья и так далее. По сути это получаются не двойные, а сдвоенные (строенные) розетки, что подключаются в отдельный блок, который все равно запитан от одного провода.

Соединенный таким образом ряд розеток легко поддается ремонту – если какая-то его часть выйдет из строя, то поменять придется только поломанную деталь.

Соединяющий блоки розеток провод подбирается такого же сечения, как и тот, что приходит к первой из них. Если такого же нет, то без особых проблем можно взять провода с жилой большего сечения, но ни в коем случае не наоборот – при нагрузке большей чем щадящая, соединяемый в такие контакты провод скоро начнет греться и окисляться. Блоки розеток вообще устанавливаются в тех местах, где не предполагается использование большого количества мощных приборов, хотя, если подводящий и соединяющий провода достаточного сечения и контакты розеток хорошо зажаты, то работу обогревателя в паре с еще несколькими устройствами они свободно выдержат.

Еще один нюанс есть при установке подрозетников – их монтаж можно делать по одному, или найти целый блок, который сразу вставляется в высверленные в стене отверстия. В остальном все делается так же, как и с обычной розеткой.

Подробный рассказ о подключении блока розеток в этом видео:

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

  • фаза — красный, коричневый либо белый;
  • ноль — голубой, синий -либо черный;
  • заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Установка двойной розетки может осуществляться как с заземлением, так и без него

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

  • крестовую и плоскую отвертки;;
  • нож или скальпель для зачистки изоляции;
  • изоленту;
  • плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке

Потому важно выключить все автоматы

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его

Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз. Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Процесс подключения

Определите фазовый кабель – он обычно заключен в красную изоляцию. Подключение в разрыв нулевого проводника приведет к тому, что вся система будет находиться всегда под напряжением.

Для примера: вам потребовалось сменить лампочку, а выключатель работает с нулевым каналом (а не с фазой), при случайном контакте с токоведущими частями патрона можно получить поражение током.

Определяется фазовый провод при помощи индикаторной отвертки. Прокладывая проводку, следуйте тому, чтобы фазный провод подключался к центральному контакту цоколя. Это уменьшит вероятность того, что можно будет случайно получить поражение током.

Подключение подразумевает то, что в распределительную коробку входят два кабеля от счетчика (щита), два от люстры и два от выключателя. Фазовый провод от щита подключается к красному проводу на выключателе. Синий провод от переключателя подсоединяется к красному проводу светильника (к нагрузке). Таким образом выполняется подключение по фазовому проводу.

Синий провод от электрощита необходимо подключить к нулевому проводнику нагрузки (люстры). Результатом этих несложных действий получается подключение по фазе, а нулевой присоединяется напрямую на лампы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
